Marque	Blaupunkt
Modèle	BPA-C1000
Type de produit	Récepteur amplificateur pour autoradio
Dimensions (L x l x h)	317 mm x 151 mm x 64 mm
Poids	Environ 2 kg
Alimentation	12 V CC (batterie véhicule)
Puissance de sortie (4 Ω)	390 W x 1 canal
Puissance de sortie (2 Ω)	650 W x 1 canal
Puissance de sortie (1 Ω)	1000 W x 1 canal
Distorsion harmonique totale (THD)	< 0,2 %
Réponse en fréquence (±3 dB)	10 Hz - 180 Hz
Rapport signal/bruit	> 85 dB
Sensibilité d’entrée	0,2 - 6 V
Modes de fonctionnement	Stéréo 2 canaux, mono 1 canal, ponté
Impédance de charge minimale (stéréo)	2 Ω
Impédance de charge minimale (ponté)	3 Ω (subwoofer) / 4 Ω (pleine gamme)
Protections intégrées	Protection thermique (déclenchement à > 90 °C), court-circuit, surcharge
Fusible recommandé	Selon fusible d’origine (à placer près de la batterie)
Section de câble d’alimentation recommandée	Minimum 10 AWG
Fonction d’activation à distance	Oui (télécommande filaire ou fil d’antenne électrique)
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; éviter l’humidité
Réparabilité	Pièces détachées disponibles auprès du service après-vente Blaupunkt

FOIRE AUX QUESTIONS - BPA-C1000 BLAUPUNKT

Comment brancher l'amplificateur BPA-C1000 sur la batterie ?

Connectez le câble d'alimentation +12 V en dernier, après tous les autres câbles. Utilisez un fusible de valeur identique à celui d'origine, placé le plus près possible de la batterie. Le fil de terre doit être relié à une partie métallique de la voiture. Assurez-vous que les fils d'alimentation et de masse sont d'une section d'au moins 10 AWG.

Quelle est l'impédance minimale des enceintes pour utiliser l'amplificateur en mode stéréo ?

En mode stéréo, l'impédance de charge minimale recommandée est de 2 Ω par canal. Une charge inférieure peut provoquer une surchauffe et déclencher la protection thermique.

Puis-je utiliser un subwoofer de 2 Ω avec l'amplificateur ponté ?

Non, il n'est pas recommandé d'utiliser une charge inférieure à 3 Ω en mode ponté pour un subwoofer. Une impédance trop faible peut endommager l'amplificateur ou déclencher la protection.

Que faire s'il n'y a pas de sortie audio ?

Vérifiez d'abord le fusible de l'amplificateur et de la batterie. Assurez-vous que le fil d'activation à distance reçoit du +12 V. Contrôlez les connexions d'entrée audio et les câbles d'enceintes. Si le problème persiste, testez avec une source audio connue.

Comment régler la sensibilité d'entrée (gain) ?

Réglez le gain progressivement en fonction du niveau de sortie de votre autoradio. Évitez de dépasser la capacité maximale de l'amplificateur pour ne pas produire de distorsion. Reportez-vous à la section de réglage du manuel pour plus de détails.

Que signifie le voyant de protection thermique ?

Le voyant s'allume lorsque la température interne dépasse 90 °C. Cela indique une ventilation insuffisante ou une charge d'impédance trop faible. Laissez l'amplificateur refroidir et améliorez la circulation d'air.

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble de section minimale 10 AWG pour les fils +12 V et GND. Un câble trop fin peut entraîner une chute de tension et une surchauffe.

Comment connecter l'activation à distance si mon autoradio n'a pas de fil dédié ?

Vous pouvez utiliser le fil d'antenne électrique (s'il est disponible) ou raccorder directement la borne REM au +12 V via un interrupteur. Assurez-vous que le courant consommé est faible (fil de 18 AWG suffit).

Pourquoi le son est-il déformé ?

Cela peut être dû à un réglage de gain trop élevé, une impédance trop faible, des haut-parleurs grillés ou un court-circuit dans les câbles. Vérifiez chaque point et ajustez le gain ou remplacez les composants défectueux.

Puis-je utiliser un fusible de valeur différente ?

Non, utilisez toujours un fusible de la même valeur que celui d'origine (indiquée sur l'amplificateur). Un fusible plus petit grillera trop facilement, un plus gros pourrait ne pas protéger correctement l'appareil.

MODE D'EMPLOI BPA-C1000 BLAUPUNKT

Assurez-vous de choisir un endroit approprié pour monter l'unité. La position doit être complètement sèche avec une bonne circulation d'air, et d'un point de vue mécanique très stable.

POR FAVOR LEER CUIDADOSAMENTE ANTES DE INSTALAR Y OPERAR ESTA UNIDAD

ADVERTENCIA

Section amplificateur

Puissance de sortie 4Ω(watts):	390W X 1CH
Puissance de sortie 2Ω(watts):	650W X 1CH
Puissance de sortie 1Ω(watts):	1000W X 1CH
THD:	<0.2%
Réponse en fréquence (± 3dB):	10Hz~180Hz
rapport signal sur bruit:	>85dB
sensibilité :	0.2-6V
dimensions :	317mm X 151mm X 64mm

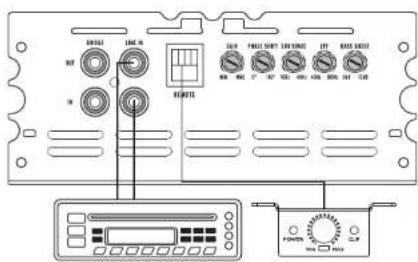

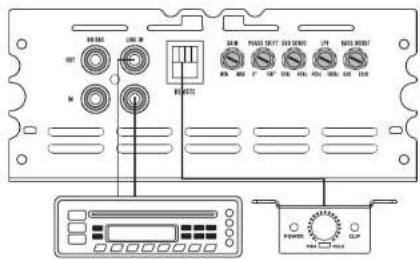

System planning

Symptôme	cause possible	mesure à prendre
	le crossover interne n'est pas réglé correctement pour le haut-parleur	réinitialisez les croisements en vous référant à la section de configuration des croisements multi-croisés de ce manuel
sortie déformée (suite)	les haut-parleurs sont grillés	vérifier le système avec des haut-parleurs fonctionnels connus et réparer ou remplacer selon
mauvaise réponse des basses	haut-parleurs câblés avec une mauvaise polarité provoquant une annulation aux basses fréquences	vérifier la polarité des haut-parleurs et réparer si nécessaire
	croisement mal réglé	réinitialisez les croisements en vous référant à la section de configuration du croisement multi-croisement de ce manuel pour des instructions détaillées
fusible de la batterie grillé	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou connexions d'alimentation incorrectes	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
	le fusible utilisé est plus petit que recommandé	remplacer par un fusible de taille appropriée
	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou incorrect	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
Fusible de l'amplificateur	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée et remplacez-les par la taille de fusible recommandée
	le fusible utilisé est plus petit que recommandé	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaireeremplacer par un fusible de taille appropriée

symptôme	cause possible	mesure à prendre
pas de sortie	entrée d'activation à distance faible ou inexistante	vérifier la sortie de tension d'activation à distance sur l'amplificateur et corriger si nécessaire
	fusible grillé	vérifier l'intégrité du câble d'alimentation et la polarité inversée, réparer au besoin et remplacer le fusible
	fils d'alimentation non connectés	vérifier les câbles d'alimentation et les connexions à la terre et réparer et remplacer au besoin
	entrée audio non connectée ou pas de sortie de la source	vérifier les connexions d'entrée et l'intégrité du signal, réparer ou remplacer si nécessaire
	fils d'enceinte non connectés	vérifier les fils des haut-parleurs et réparer ou remplacer au besoin
cycles audio activés et désactivés	les haut-parleurs sont grillés	vérifiez le système avec un haut-parleur en bon état de fonctionnement et réparez ou remplacez les haut-parleurs si nécessaire
	la protection thermique s'enclenche lorsque la température du dissipateur thermique de l'amplificateur dépasse 90 °C	assurez-vous qu'il y a une ventilation adéquate pour l'amplificateur et améliorez la ventilation si nécessaire
	entrée audio lâche ou médiocre	vérifier les connexions d'entrée et réparer ou remplacer au besoin
sortie déformée	La sensibilité du niveau d'amplification est trop élevée ; dépassement de la capacité de sortie maximale de l'amplificateur	réinitialiser le gain en se référant à la section de réglage du manuel pour des instructions détaillées
	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs si elle est inférieure à 2 Ω stéréo ou 4 Ω mono recâblé les haut-parleurs pour obtenir une impédance plus élevée
	fils de haut-parleur court-circuités	vérifier les connexions des câbles des haut-parleurs et réparer ou remplacer au besoin
	le haut-parleur n'est pas correctement connecté à l'amplificateur	vérifier le câblage des haut-parleurs et réparer ou remplacer si nécessaire se référer à la section d'installation de ce manuel pour des instructions détaillées

Système 3 : 2 amplificateurs reliés à 1 canalaux

Système 2 : mode 1 canaux

Système 1 : mode 2 canaux

Câbles de connexion d'alimentation

Remarques sur l'alimentation

Connectez le câble d'entrée d'alimentation + 12 V uniquement après avoir connecté tous les autres câbles. Assurez-vous de bien connecter le fil de terre de l'appareil à une partie métallique de la voiture.

Une connexion perdue peut entraîner un dysfonctionnement de l'amplificateur.

À DISTANCE : L'appareil est allumé en appliquant + 12 Volts à cette borne. Cette borne ne consomme pas de courant important comme les deux bornes d'alimentation, de sorte qu'un fil de connexion plus fin est

acceptable. La norme 18 GAUGE est fine et la couleur standard est jaune. Si la radio est équipée d'un fil de commande d'antenne électrique, elle peut piloter cette borne. Si le pouvoir le fil d'antenne est déjà utilisé, vous pouvez toujours l'épisser. Avec cette méthode, l'appareil s'allumera automatiquement avec la radio. Utilisez le cordon d'alimentation avec un fusible dont la valeur est la même que celle du fusible d'origine.

Placez le fusible dans le câble d'alimentation aussi près que possible de la batterie de la voiture. Lors d'un fonctionnement à pleine puissance, le courant maximal traversera le système. Par conséquent, assurez-vous que les fils à connecter respectivement aux bornes + 12v et GND de l'unité doivent être supérieurs à 10-Gauge (AWG.10).

Planification du système

Une bonne planification du système est le meilleur moyen de maximiser les performances de votre amplificateur. En planifiant soigneusement votre installation, vous pouvez éviter les situations où les performances ou la fiabilité de votre système sont compromises. Votre revendeur agréé a été formé pour optimiser le potentiel sonore de votre système. Votre revendeur est une ressource précieuse pour vous aider dans la conception et l'installation de votre système.

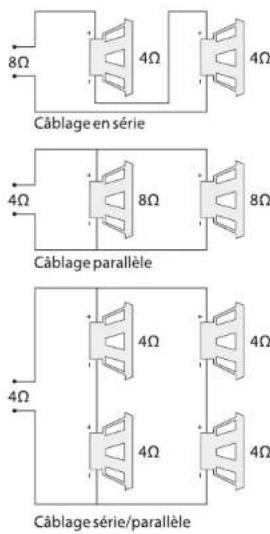

Exigences du conférencier

Chaque canal de votre amplificateur peut facilement piloter des charges de haut-parleur de 4 ohms lorsqu'il est utilisé en mode stéréo. Lorsqu'une paire de canaux est pontée, l'impédance de charge minimale recommandée est de 3 ohms pour une utilisation avec un subwoofer et de 4 ohms pour un fonctionnement à gamme complète. Bien qu'un fonctionnement avec des impédances plus faibles ne soit pas susceptible de causer des dommages immédiats au circuit interne, l'unité surchauffera très probablement, provoquant l'arrêt de l'amplificateur par le circuit de protection thermique. Lorsque le châssis refroidit, le fonctionnement normal reprend. Continuer à faire fonctionner l'amplificateur dans ces conditions n'est pas recommandée et réduira sa durée de vie.

La plupart des haut-parleurs conçus pour le fonctionnement audio de la voiture ont une impédance de 4 ohms. Connecter deux enceintes de ce type en parallèle entraînera un Charge d'impédance de 2 Ohms vue par l'amplificateur. Certains modèles de subwoofers sont dotés d'une conception à double bobine mobile de 4 ohms. La connexion de ces bobines acoustique en parallèle se traduira par une impédance nominale de 2 Ohms, ce qui n'est pas recommandé pour une utilisation avec les canaux pontés de votre amplificateur.
