Marque	Blaupunkt
Modèle	BPA-HX80DSP
Type de produit	Récepteur amplificateur DSP 8 canaux
Dimensions (L x l x H)	311 x 145 x 51 mm
Alimentation	12 V CC (véhicule)
Puissance de sortie RMS (4 Ω)	60 W x 6 + 80 W x 2
Puissance de sortie RMS (2 Ω)	90 W x 6 + 120 W x 2
Réponse en fréquence	20 Hz - 20 kHz
Rapport signal/bruit	> 100 dB
Séparation des canaux	> 60 dB
Distorsion (THD&N)	0,05 %
Impédance d'entrée (Faible)	22 kΩ
Impédance d'entrée (Élevé)	100 Ω
Entrées audio	6 x RCA, 2 x AUX RCA, optique, haut niveau
Sorties haut-parleurs	8 canaux (avant, arrière, subwoofer)
Égaliseur	8 x 31 bandes, -20 à +20 dB, Q réglable, 20-20000 Hz
Préréglages DSP	8 modes scène enregistrables
Connectivité PC	USB, logiciel Windows XP/Vista/7/8/10
Bluetooth	Externe (antenne)
Télécommande	Oui, avec sélection de mode
Entretien et nettoyage	Chiffon sec, éviter liquides
Sécurité	Fusible de protection (vérifier calibre)
Pièces détachées et réparabilité	Contacter service après-vente Blaupunkt

FOIRE AUX QUESTIONS - BPA-HX80DSP BLAUPUNKT

Comment brancher l'amplificateur BPA-HX80DSP sur une autoradio ?

Connectez les sorties préamplifiées de l'autoradio aux entrées RCA de l'amplificateur (entrée bas niveau). Si votre autoradio n'a pas de sorties RCA, utilisez l'entrée haut niveau (High Level Input) en connectant les fils de haut-parleur directement.

Comment configurer l'égaliseur via le logiciel PC ?

Téléchargez le logiciel DSP sur le site Blaupunkt, installez le pilote USB, puis connectez l'amplificateur au PC avec le câble USB fourni. Lancez le logiciel, il détectera automatiquement l'appareil. Vous pouvez alors régler l'égaliseur 31 bandes, les filtres, les délais et les niveaux.

Pourquoi la LED d'alimentation s'allume mais aucun son ne sort ?

Vérifiez d'abord les connexions des haut-parleurs et des câbles RCA. Assurez-vous que la source d'entrée est correctement sélectionnée (INPUT SOURCE) et que le volume de la télécommande n'est pas au minimum. Dans le logiciel DSP, vérifiez que le canal n'est pas en mode Mute.

Quelle est la puissance maximale de cet amplificateur ?

En RMS sous 4 ohms, il délivre 60 W x 6 + 80 W x 2, soit un total de 520 W. Sous 2 ohms, il délivre 90 W x 6 + 120 W x 2, soit un total de 780 W.

Puis-je utiliser l'entrée optique en même temps que les entrées RCA ?

Oui, mais vous devez sélectionner la source souhaitée via le logiciel DSP ou la télécommande. L'appareil gère plusieurs entrées mais une seule peut être active à la fois.

Comment réinitialiser l'égaliseur aux réglages d'usine ?

Dans le logiciel DSP, utilisez la fonction Réinitialiser l'égaliseur (Reset EQ). Vous pouvez également rétablir un préréglage d'usine en chargeant un mode scène par défaut depuis le PC.

Que faire si le son est déformé ou distordu ?

Réduisez le niveau de volume sur l'autoradio ou l'amplificateur. Vérifiez que les haut-parleurs ne sont pas surchargés et que l'égaliseur n'est pas réglé trop haut. Assurez-vous également que l'alimentation est suffisante (batterie et fusible).

Comment connecter un caisson de basses (subwoofer) ?

Utilisez les sorties dédiées SUB OUT ou les canaux G/H. Connectez le subwoofer via un câble RCA à l'entrée de l'amplificateur du caisson. Réglez le volume et le filtre passe-bas dans le logiciel DSP.

L'appareil ne s'allume pas du tout, que faire ?

Vérifiez le fusible (situé sur le panneau) et remplacez-le si nécessaire par un fusible de même calibre. Assurez-vous que le câble d'alimentation 12 V est correctement connecté et que la masse est bien reliée.

Comment enregistrer un préréglage personnalisé ?

Dans le logiciel DSP, effectuez tous vos réglages (égaliseur, filtres, délais, etc.), puis cliquez sur le bouton Enregistrer le mode (Save Scene). Choisissez l'un des 8 emplacements. Vous pouvez ensuite charger ce mode via la télécommande.

MODE D'EMPLOI BPA-HX80DSP BLAUPUNKT

Assurez-vous de désirir un endroit approprié pour monter l'unité. La position doit être complètement sèche avec une bonne circulation d'air, et d'un point de vue mécanique très stable.

POR FAVOR LEER CUIDADOSAMENTE ANTES DE INSTALAR Y OPERAR ESTA UNIDAD

ADVERTENCIA

Section amplificateur

Rapport signal sur bruit >100 dB

Déparation des canaux >60 dB

THD&N 0.05%

Impedance d'entree Faible = 22 KOhms

Elevé = 100 Ohms

Déphasage 0^ / 180^

XP SP3,Vista,7,8,10

8 preréglages, Gain -60dB -0dB

Toutes les fréquences d'égaliser régâbies

Égaliseur 8 x 31 bandes, -20- 20dB, Q régliable Plage

de réglage 20-20.000 Hz

Entrée de signal RCAX6/AUX RCAX2

Sortie de signal Pour le volume principal, le volume du caisson de basses,

Télécommande Sélection de mode

Dimensions 311X145X51mm

Panel Features:

1. LED
2. Optical input
   3.USB port
3. Signal output
   5.AUX signal input
   6.Low level signal input
   7.High level signal input
   8.Speaker output
   9.Speaker output
   10.Fuse
   11.Power input
   12.External Bluetooth antenna

PC CONNECTION:

Dysfonctionnement: aucune fonction

1. La connexion d'alimentation de Tapparei n'est pas correcte
   2 Les cables nont aucurn contact mecanique ou electrique
2. La connexion d'allumage à distance de fumité principale au processeur n'est pas correcte
3. Fusibles defectueux. En cas de remplacement des fubles, assurez-vous que le calibre du fubible est correct.

Solution

Reverber
Reverton
Reerher

A

Dysfonctionnement : aucun signal sur les haut-parleurs, mais la LED d'alimentation s'allume

1

1. Let connectoies da nai-paneur ou des cables suais R.C ne torm pas correctes 2. la ron cie aiee eae
2. Les haques parmiere sont differenx
3. Le contrôle HP en fonctionnement LP/BP est regie sur dieve
4. Aucun signal de I'unité principal
5. Une mauvaise source d'entree sous INPUT SOURCE est selectionnee, qui n'est pas connectee
   par example ALJX IN)
6. Par exemple sur un ou pluriert canaux, "Mute" est active dans le logarithd OSP.
7. Le niveau de volume de la télécommande est regie trop bas

Solution

Reerree

Remplisher's cables Remplisher's huts/teeths
Conténu de couverture
Vorher les parametres de unite originale
Verifie the planarities of A .

Verifie les parametes

Augmentez le volume de la telecommande

Dysfonctionnement : un ou plusieurs canaux ou contrôleurs sont sans fonction l'étage stéroidefélectieux

1. Le contrôle de balance ou de fader de l'unité principal n'est pas en position centrale
2. Les connexions des haut-parleurs ne sont pas correctes
3. Les haut-parfeurs sont defectueux
4. Le contrôleur HP en fonctionnement est regle sur eleve
5. Par exemple, sur un ou plusieurs canaux, "Delay" ou "Phase" est mai regie dans le logiciel DSP.

Tourne
Reviewer
Remplacer les haut-pauleurs
Contrôleur de couverture
Verifier les parametes

Dysfonctionnement :distorsions sur les haut-parleurs

1. Les haut-perfeurs sont surchargeés
2. L'ecretage de l'amplicateur

Solution

Baisser le niveau

Baisser le niveau sur l'unité principal

Desactiver le volume sur l'unte principale

Reinsalser fegalseur des basses sur Iunite principale

Dysfonctionnement: pas de basses ou de son stéreo

Raison

1. Inversion de la polarité du cable du haut-parleur
   2 Les cables audio RCA sont dessenres ou defectueux
2. Par exemple sur un ou plusieurs canaux "Delay" ou "Phase" est mal regle dans le logiciel DSP.

Solution
Se reconneter
Rebranchez ou remplacez les cables
Verher les parametes

Dysfonctionnement : sifflement ou bruit blanc sur les haut-parleurs

1. Les contrôleurs du niveau du longiel DSP sont monthes trois fact.
   2.Le contrôle des aigués de l'unité principale est monté
   3 Les cables des haut-parleurs ou les cables audio RCA sont defectueux
2. Le sifflement est cause par l'unité principal

Solution

Boisser le niveau

Baisser le niveau sur l'unite principale

Remplacement des cables

Verher funite principale

Dysfonctionnement : pas de son du subwoofer

1. Le volume de la sortie du subwoofoe (canal G/H et SUB OUT) est réelé trop bas sur la déféromande.

2 Le logiciel DSP est mal regie

Solution
Appuyez sur la telecommande et maintenez-la
enfoncée Augmente le volume
(Reportez-vous à la page 21)
Verifiez tous les parametres

1. Le mode scène est enregistré dans cet apparéil et 8 modes peuvent être enregistrés.
2. Sélection de la langue de l'interface logicielle : chinois ou anglais.
3. Mode scene enregistré sur le PC, vous pouvez charger le mode du PC sur l'appareil, et vous pouvez également charger le mode de l'appareil sur le PC

SYSTEM 1: LOW INPUT

SYSTEM 2: HIGH INPUT

1. Filtre salle-haut
2. Filtre salle bas
3. Amplitude du signal

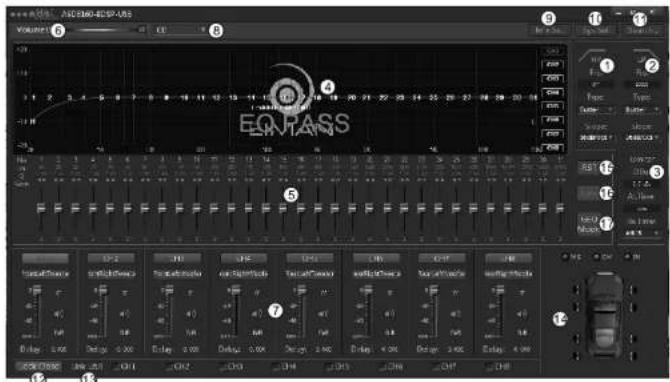

4. Fenetre visuelle de la courbe graphique
5. Égaliseur 31 segments, égaliseur paramétrique en option
6. Contrôle du volume principal
7. Contrôle du volume indépendant du canal, phase, muet
   8.Changement de mode
8. Reglage du mélange
9. Les paramètres du système
10. Connecter/Deconnecter
11. Change
12. Alignment de sortie
13. Reglage du déiade canal, en (cm, ms, pouces)
14. Réinitialiser l'égaliseur
    16.Contourne
15. Commutateur GEQ/PEQ

SYTÉME 5: AMPLIFICATEUR 8 CANAUX
7

SYSTEM3:OPTICALINPUT
5

SYSTEM 4:8 CHANNEL OUTPUT
6

SYSTème 4: SORTIE 8 CANAUX
6

SYSTème 3:ENTRÉ OPTIQUE

SYSTEM 5:8 CHANNEL AMPLIFIER

SYSTEME2:INTRANTÉLEVÉ

1. Veillez vous connecter au PC avec le cable USB fourni, OS Windows XP, VIST, WIN8, WIN10, plus pris en charge.

2. CD d'installation : programme BPA-HX80DSPet pilote de programme BPA-HX80DSP

3. Lancez le programme DSP pour rechercher automatiquement l'appareil. Le succès de la connexion motifs seront affichés dans le coin supérieur gauche de l'interface du calculi.

* Si la connexion échoue

1. CD Verifiez si le pilote est instaillé avec succes
2. Verifiez s'il y a un problème pour le cable USB ou le port USB
3. Verifiez si l'appareil est en etat de marche.

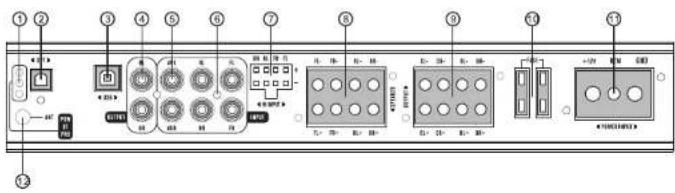

CHARACTERISTIQUES DU PANNEAU:

1. LED
2. Entrée optique
   3.Port USB
   4.Sortie de signal
3. Entrée de siganl AUX
4. Entrée de signal de bas niveau
5. Entrée de signal de haut niveau
   8.Sortie haut-parleur
   9.Sortie haut-parleur
6. Fusible
7. Entrée de puissance
8. Antenne Bluetooth externe

SPECIFICATIONS

Amplifier section

RMS(4Ohms): 60WX6+80WX2
RMS(2 Ohms): 90WX6+120WX2
TYPE: 8CH/Amplifier;8CH/D
Frequency Range (-3dB) 20 Hz - 20 kHz
Signal-to-Noise Ratio >100 dB
Channel Separation >60 dB
THD&N 0.05%
Input Impedance

Signal Input
