Type de produit	Amplificateur de voiture (récepteur)
Marque	Blaupunkt
Modèle	BPA-C500
Alimentation	+12 V DC (borne GND, +12V, REM)
Puissance de sortie (4 Ω)	80 W × 4 canaux + 225 W × 1 canal
Puissance de sortie (2 Ω)	120 W × 4 canaux + 335 W × 1 canal
Puissance de sortie (1 Ω)	500 W × 1 canal
Puissance de sortie (BTL)	240 W × 2 canaux
Distorsion harmonique totale (THD)	Moins de 0,2 %
Réponse en fréquence	20 Hz – 20 kHz (±3 dB)
Rapport signal/bruit	Supérieur à 85 dB
Sensibilité d'entrée	0,2 – 6 V
Impédance de charge minimale (stéréo)	2 Ω
Impédance de charge minimale (ponté)	3 Ω (subwoofer), 4 Ω (pleine gamme)
Protection thermique	Déclenchement à 90 °C
Dimensions	441 mm × 151 mm × 64 mm
Poids (estimé)	Environ 2,5 kg
Fusible recommandé	30-40 A (identique au fusible d'origine)
Entretien	Nettoyer avec un chiffon sec et doux ; éviter l'humidité
Sécurité	Débrancher la batterie avant installation ; utiliser un fusible de taille appropriée
Pièces détachées	Fusible, câbles d'alimentation
Réparabilité	Confier à un professionnel agréé
Fonctions principales	Amplification multicanal, crossover multi-modes, pontable, protection thermique et court-circuit

FOIRE AUX QUESTIONS - BPA-C500 BLAUPUNKT

Pourquoi n’y a-t-il aucune sortie audio ?

Vérifiez que l'entrée d'activation à distance (REM) reçoit au moins +12 V, que le fusible n'est pas grillé, que les câbles d'alimentation (GND et +12 V) sont correctement connectés, et que les entrées audio sont branchées et actives.

Le son est déformé, que faire ?

Réduisez le gain d'entrée si le niveau est trop élevé. Vérifiez que l'impédance des haut-parleurs n'est pas inférieure à 2 Ω en stéréo ou 4 Ω en ponté. Contrôlez le câblage des enceintes (pas de court-circuit ou d'inversion de polarité).

L’amplificateur s’allume puis s’éteint par cycles (protection thermique).

Cela indique une surchauffe. Assurez-vous que l'amplificateur est bien ventilé. Vérifiez que l'impédance des haut-parleurs n'est pas trop basse (inférieure à 2 Ω stéréo ou 4 Ω mono). Les haut-parleurs peuvent aussi être grillés.

Le fusible de l’amplificateur grille immédiatement.

Cela peut être dû à un court-circuit dans le câble d'alimentation, une polarité inversée, ou une charge d'impédance trop faible. Vérifiez les connexions d'alimentation et remplacez le fusible par la taille recommandée (identique à celle d'origine).

Les basses sont faibles ou absentes.

Vérifiez la polarité des haut-parleurs : une inversion de polarité annule les basses fréquences. Contrôlez également les réglages du crossover interne.

Quel type de câble d’alimentation utiliser ?

Utilisez un câble d'au moins 10 AWG (AWG.10) pour les bornes +12V et GND. Le fil REM peut être plus fin (18 AWG). Placez un fusible près de la batterie.

Puis-je utiliser des haut-parleurs de 1 Ω ?

En mode stéréo, l'impédance minimale est de 2 Ω. En mode 1 canal (sub), 1 Ω est autorisé pour la sortie mono (500W×1CH), mais assurez-vous d'une ventilation suffisante.

Comment configurer le crossover ?

Référez-vous à la section de configuration des croisements multi-croisés du manuel. Le crossover permet de séparer les fréquences pour les tweeters, médiums et subwoofers.

L’amplificateur ne s’allume pas du tout.

Vérifiez la tension sur la borne REM (doit être +12 V). Assurez-vous que les fusibles (batterie et ampli) sont intacts et que les connexions d'alimentation sont solides.

Comment nettoyer et entretenir l’amplificateur ?

Débranchez l'alimentation. Nettoyez le boîtier avec un chiffon sec et doux. Évitez l'humidité et les produits chimiques. Assurez une bonne circulation d'air autour de l'appareil.

MODE D'EMPLOI BPA-C500 BLAUPUNKT

Assurez-vous de choisir un endroit approprié pour monter l'unité. La position doit être complètement sèche avec une bonne circulation d'air, et d'un point de vue mécanique très stable.

POR FAVOR LEER CUIDADOSAMENTE ANTES DE INSTALAR Y OPERAR ESTA UNIDAD

ADVERTENCIA

Section amplificateur

Puissance de sortie 4Ω(watts): 80W X 4 CH + 225W X 1CH

Puissance de sortie 2Ω(watts): 120W X 4 CH + 335W X 1CH

Puissance de sortie 1Ω(watts): 500W×1CH

Puissance de sortie BTL(watts): 240W X 2CH

THD: <0.2%

Réponse en fréquence (± 3dB): CH1\~CH4: 20Hz\~20KHz

rapport signal sur bruit: >85dB

sensibilité : 0.2\~6V

dimensions : 441mm×151mm×64mm

System planning

Symptôme	cause possible	mesure à prendre
	le crossover interne n'est pas réglé correctement pour le haut-parleur	réinitialisez les croisements en vous référant à la section de configuration des croisements multi-croisés de ce manuel
sortie déformée (suite)	les haut-parleurs sont grillés	vérifier le système avec des haut-parleurs fonctionnels connus et réparer ou remplacer selon
mauvaise réponse des basses	haut-parleurs câblés avec une mauvaise polarité provoquant une annulation aux basses fréquences	vérifier la polarité des haut-parleurs et réparer si nécessaire
	croisement mal réglé	réinitialisez les croisements en vous référant à la section de configuration du croisement multi-croisement de ce manuel pour des instructions détaillées
fusible de la batterie grillé	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou connexions d'alimentation incorrectes	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
	le fusible utilisé est plus petit que recommandé	remplacer par un fusible de taille appropriée
	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou incorrect	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
Fusible de l'amplificateur	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée et remplacez-les par la taille de fusible recommandée
	le fusible utilisé est plus petit que recommandé	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaireeremplacer par un fusible de taille appropriée

symptôme	cause possible	mesure à prendre
pas de sortie	entrée d'activation à distance faible ou inexistante	vérifier la sortie de tension d'activation à distance sur l'amplificateur et corriger si nécessaire
	fusible grillé	vérifier l'intégrité du câble d'alimentation et la polarité inversée, réparer au besoin et remplacer le fusible
	fils d'alimentation non connectés	vérifier les câbles d'alimentation et les connexions à la terre et réparer et remplacer au besoin
	entrée audio non connectée ou pas de sortie de la source	vérifier les connexions d'entrée et l'intégrité du signal, réparer ou remplacer si nécessaire
	fils d'enceinte non connectés	vérifier les fils des haut-parleurs et réparer ou remplacer au besoin
cycles audio activés et désactivés	les haut-parleurs sont grillés	vérifiez le système avec un haut-parleur en bon état de fonctionnement et réparez ou remplacez les haut-parleurs si nécessaire
	la protection thermique s'enclenche lorsque la température du dissipateur thermique de l'amplificateur dépasse 90 °C	assurez-vous qu'il y a une ventilation adéquate pour l'amplificateur et améliorez la ventilation si nécessaire
	entrée audio lâche ou médiocre	vérifier les connexions d'entrée et réparer ou remplacer au besoin
sortie déformée	La sensibilité du niveau d'amplification est trop élevée ; dépassement de la capacité de sortie maximale de l'amplificateur	réinitialiser le gain en se référant à la section de réglage du manuel pour des instructions détaillées
	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs si elle est inférieure à 2 Ω stéréo ou 4 Ω mono recâblé les haut-parleurs pour obtenir une impédance plus élevée
	fils de haut-parleur court-circuités	vérifier les connexions des câbles des haut-parleurs et réparer ou remplacer au besoin
	le haut-parleur n'est pas correctement connecté à l'amplificateur	vérifier le câblage des haut-parleurs et réparer ou remplacer si nécessaire se référer à la section d'installation de ce manuel pour des instructions détaillées

Système 3 : mode 3 canaux

Système 2 : mode 4canaux

4

Système 1 : mode 5 canaux

Câbles de connexion d'alimentation

Remarques sur l'alimentation

Connectez le câble d'entrée d'alimentation + 12 V uniquement après avoir connecté tous les autres câbles. Assurez-vous de bien connecter le fil de terre de l'appareil à une partie métallique de la voiture.

Une connexion perdue peut entraîner un dysfonctionnement de l'amplificateur.

À DISTANCE : L'appareil est allumé en appliquant + 12 Volts à cette borne. Cette borne ne consomme pas de courant important comme les deux bornes d'alimentation, de sorte qu'un fil de connexion plus fin est

acceptable. La norme 18 GAUGE est fine et la couleur standard est jaune. Si la radio est équipée d'un fil de commande d'antenne électrique, elle peut piloter cette borne. Si le pouvoir le fil d'antenne est déjà utilisé, vous pouvez toujours l'épisser. Avec cette méthode, l'appareil s'allumera automatiquement avec la radio. Utilisez le cordon d'alimentation avec un fusible dont la valeur est la même que celle du fusible d'origine.

Placez le fusible dans le câble d'alimentation aussi près que possible de la batterie de la voiture. Lors d'un fonctionnement à pleine puissance, le courant maximal traversera le système. Par conséquent, assurez-vous que les fils à connecter respectivement aux bornes + 12v et GND de l'unité doivent être supérieurs à 10-Gauge (AWG.10).

Planification du système

Une bonne planification du système est le meilleur moyen de maximiser les performances de votre amplificateur. En planifiant soigneusement votre installation, vous pouvez éviter les situations où les performances ou la fiabilité de votre système sont compromises. Votre revendeur agréé a été formé pour optimiser le potentiel sonore de votre système. Votre revendeur est une ressource précieuse pour vous aider dans la conception et l'installation de votre système.

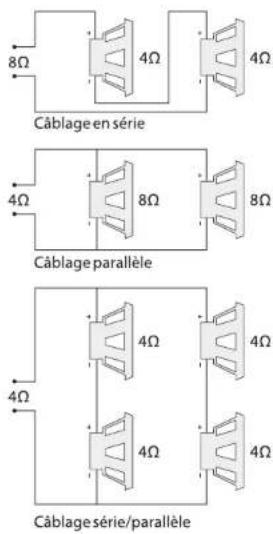

Exigences du conférencier

Chaque canal de votre amplificateur peut facilement piloter des charges de haut-parleur de 4 ohms lorsqu'il est utilisé en mode stéréo. Lorsqu'une paire de canaux est pontée, l'impédance de charge minimale recommandée est de 3 ohms pour une utilisation avec un subwoofer et de 4 ohms pour un fonctionnement à gamme complète. Bien qu'un fonctionnement avec des impédances plus faibles ne soit pas susceptible de causer des dommages immédiats au circuit interne, l'unité surchauffera très probablement, provoquant l'arrêt de l'amplificateur par le circuit de protection thermique. Lorsque le châssis refroidit, le fonctionnement normal reprend. Continuer à faire fonctionner l'amplificateur dans ces conditions n'est pas recommandée et réduira sa durée de vie.

La plupart des haut-parleurs conçus pour le fonctionnement audio de la voiture ont une impédance de 4 ohms. Connecter deux enceintes de ce type en parallèle entraînera un Charge d'impédance de 2 Ohms vue par l'amplificateur. Certains modèles de subwoofers sont dotés d'une conception à double bobine mobile de 4 ohms. La connexion de ces bobines acoustiques en parallèle se traduira par une impédance nominale de 2 Ohms, ce qui n'est pas recommandé pour une utilisation avec les canaux pontés de votre amplificateur.
