Marque	Blaupunkt
Modèle	BPA-E602
Catégorie	Récepteur audio
Puissance de sortie (4 Ω)	60 W x 2 canaux
Puissance de sortie (2 Ω)	90 W x 2 canaux
Puissance de sortie (ponté)	180 W x 1 canal
Distorsion harmonique totale (THD)	≤ 0,1 %
Réponse en fréquence	20 Hz - 20 kHz (±2 dB)
Rapport signal/bruit	≥ 90 dB
Sensibilité d'entrée	0,2 - 6 V
Fusible recommandé	30 A x 2
Dimensions	233 mm x 220 mm (estimation)
Alimentation	12 V CC (batterie véhicule)
Impédance de charge minimale (stéréo)	2 Ω
Impédance de charge minimale (ponté)	4 Ω (gamme complète), 3 Ω (subwoofer)
Protection thermique	Arrêt à 90 °C
Installation	Endroit sec, bonne circulation d'air, montage stable
Fonctions	Amplificateur 2 canaux, mode ponté, crossover intégré

FOIRE AUX QUESTIONS - BPA-E602 BLAUPUNKT

Comment brancher l'alimentation de l'amplificateur ?

Connectez le câble +12 V en dernier, après tous les autres câbles. Reliez la masse à une partie métallique du véhicule. Utilisez un fusible de 30 A près de la batterie et des fils d'au moins 10 AWG.

Que faire si l'amplificateur ne produit aucun son ?

Vérifiez la connexion du fil de télécommande (REM) : il doit recevoir du +12 V lorsque l'autoradio est allumé. Contrôlez aussi le fusible, les câbles d'alimentation, les entrées audio et les fils de haut-parleurs.

Pourquoi le son est-il déformé ?

Cela peut venir d'un réglage de gain trop élevé, d'une impédance trop basse (inférieure à 2 Ω en stéréo ou 4 Ω en ponté), de haut-parleurs défectueux ou d'un court-circuit. Réduisez le gain ou vérifiez l'impédance.

Comment régler le crossover interne ?

Consultez la section de configuration du manuel. Le crossover doit être adapté aux haut-parleurs utilisés (subwoofer, médium, tweeter). Un mauvais réglage peut causer une distorsion ou une mauvaise réponse des basses.

Que faire si l'amplificateur s'allume et s'éteint en boucle ?

Cela peut être dû à des haut-parleurs grillés, à une surchauffe (protection thermique au-delà de 90 °C) ou à une connexion d'entrée défectueuse. Vérifiez la ventilation et l'état des haut-parleurs.

Quel type de fusible utiliser ?

Utilisez deux fusibles de 30 A chacun, de préférence de type ATO ou à lame. Ne remplacez jamais par un fusible de valeur supérieure.

Puis-je brancher des enceintes de 2 Ω ?

Oui, en mode stéréo, l'amplificateur supporte 2 Ω. Cependant, en mode ponté, l'impédance minimale recommandée est de 4 Ω (ou 3 Ω pour un subwoofer). Une charge trop faible peut provoquer une surchauffe.

Comment câbler l'amplificateur en mode ponté ?

Utilisez les bornes positive du canal gauche et négative du canal droit. La charge doit être connectée entre ces deux bornes. L'impédance doit être d'au moins 4 Ω (gamme complète) ou 3 Ω (subwoofer).

Que faire si le fusible de l'amplificateur saute ?

Cela indique un court-circuit ou une charge d'impédance trop faible. Vérifiez le câblage des haut-parleurs et l'impédance. Assurez-vous que les connexions d'alimentation sont correctes et utilisez un fusible de 30 A.

Où installer l'amplificateur dans la voiture ?

Choisissez un endroit sec avec une bonne circulation d'air et suffisamment stable (par exemple sous un siège ou dans le coffre). Évitez les zones humides ou exposées à la chaleur excessive.

MODE D'EMPLOI BPA-E602 BLAUPUNKT

Assurez-vous de choisir un endroit approprié pour monter l'unité. La position doit être complètement sèche avec une bonne circulation d'air, et d'un point de vue mécanique très stable.

POR FAVOR LEER CUIDADOSAMENTE ANTES DE INSTALAR Y OPERAR ESTA UNIDAD

ADVERTENCIA

Section amplificateur

Puissance de sortie 4Ω(watts):	60W x 2CH
Puissance de sortie 2Ω(watts):	90W x 2CH
Puissance de sortie BTL(watts):	180W x 1CH
THD:	≤0.1%
réponse en fréquence (± 2dB):	20Hz~20KHz
rapport signal sur bruit:	≥90dB
sensibilité :	0.2~6V
type de fusible recommandé :	30A x 2
dimensions :	233mm x 20

System planning

Symptôme	cause possible	mesure à prendre
	le crossover interne n'est pas réglé correctement pour le haut-parleur	réinitialisez les croisements en vous référant à la section de configuration des croisements multi-croisés de ce manuel
sortie déformée (suite)	les haut-parleurs sont grillés	vérifier le système avec des haut-parleurs fonctionnels connus et réparer ou remplacer selon
mauvaise réponse des basses	haut-parleurs câblés avec une mauvaise polarité provoquant une annulation aux basses fréquences	vérifier la polarité des haut-parleurs et réparer si nécessaire
	croisement mal réglé	réinitialisez les croisements en vous référant à la section de configuration du croisement multi-croisement de ce manuel pour des instructions détaillées
fusible de la batterie grillé	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou connexions d'alimentation incorrectes	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
	le fusible utilisé est plus petit que recommandé	remplacer par un fusible de taille appropriée
	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou incorrect	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
Fusible de l'amplificateur	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée et remplacez-les par la taille de fusible recommandée
	le fusible utilisé est plus petit que recommandé	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaireeremplacer par un fusible de taille appropriée

symptôme	cause possible	mesure à prendre
pas de sortie	entrée d'activation à distance faible ou inexistante	vérifier la sortie de tension d'activation à distance sur l'amplificateur et corriger si nécessaire
	fusible grillé	vérifier l'intégrité du câble d'alimentation et la polarité inversée, réparer au besoin et remplacer le fusible
	fils d'alimentation non connectés	vérifier les câbles d'alimentation et les connexions à la terre et réparer et remplacer au besoin
	entrée audio non connectée ou pas de sortie de la source	vérifier les connexions d'entrée et l'intégrité du signal, réparer ou remplacer si nécessaire
	fils d'enceinte non connectés	vérifier les fils des haut-parleurs et réparer ou remplacer au besoin
cycles audio activés et désactivés	les haut-parleurs sont grillés	vérifiez le système avec un haut-parleur en bon état de fonctionnement et réparez ou remplacez les haut-parleurs si nécessaire
	la protection thermique s'enclenche lorsque la température du dissipateur thermique de l'amplificateur dépasse 90 °C	assurez-vous qu'il y a une ventilation adéquate pour l'amplificateur et améliorez la ventilation si nécessaire
	entrée audio lâche ou médiocre	vérifier les connexions d'entrée et réparer ou remplacer au besoin
sortie déformée	La sensibilité du niveau d'amplification est trop élevée ; dépassement de la capacité de sortie maximale de l'amplificateur	réinitialiser le gain en se référant à la section de réglage du manuel pour des instructions détaillées
	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs si elle est inférieure à 2 Ω stéréo ou 4 Ω mono recâblé les haut-parleurs pour obtenir une impédance plus élevée
	fils de haut-parleur court-circuités	vérifier les connexions des câbles des haut-parleurs et réparer ou remplacer au besoin
	le haut-parleur n'est pas correctement connecté à l'amplificateur	vérifier le câblage des haut-parleurs et réparer ou remplacer si nécessaire se référer à la section d'installation de ce manuel pour des instructions détaillées

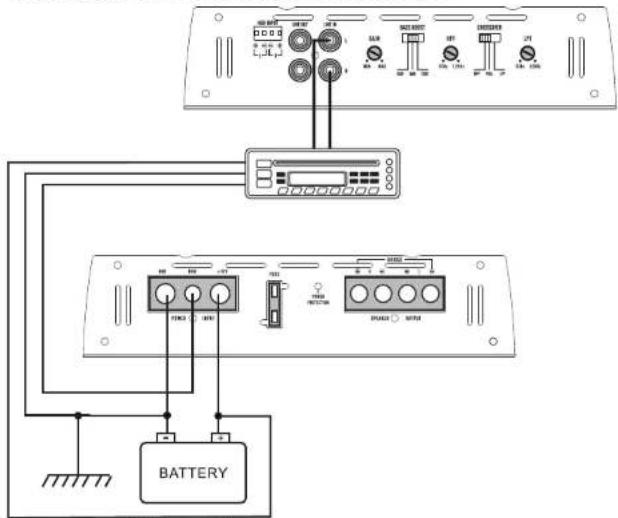

Système 2 : connexion pontée

Système 1 : mode 2 canaux

Câbles de connexion d'alimentation

Remarques sur l'alimentation

Connectez le câble d'entrée d'alimentation + 12 V uniquement après avoir connecté tous les autres câbles. Assurez-vous de bien connecter le fil de terre de l'appareil à une partie métallique de la voiture.

Une connexion perdue peut entraîner un dysfonctionnement de l'amplificateur.

À DISTANCE : L'appareil est allumé en appliquant + 12 Volts à cette borne. Cette borne ne consomme pas de courant important comme les deux bornes d'alimentation, de sorte qu'un fil de connexion plus fin est

acceptable. La norme 18 GAUGE est fine et la couleur standard est jaune. Si la radio est équipée d'un fil de commande d'antenne électrique, elle peut piloter cette borne. Si le pouvoir le fil d'antenne est déjà utilisé, vous pouvez toujours l'épisser. Avec cette méthode, l'appareil s'allumera automatiquement avec la radio. Utilisez le cordon d'alimentation avec un fusible dont la valeur est la même que celle du fusible d'origine.

Placez le fusible dans le câble d'alimentation aussi près que possible de la batterie de la voiture. Lors d'un fonctionnement à pleine puissance, le courant maximal traversera le système. Par conséquent, assurez-vous que les fils à connecter respectivement aux bornes + 12v et GND de l'unité doivent être supérieurs à 10-Gauge (AWG.10).

Planification du système

Une bonne planification du système est le meilleur moyen de maximiser les performances de votre amplificateur. En planifiant soigneusement votre installation, vous pouvez éviter les situations où les performances ou la fiabilité de votre système sont compromises. Votre revendeur agréé a été formé pour optimiser le potentiel sonore de votre système. Votre revendeur est une ressource précieuse pour vous aider dans la conception et l'installation de votre système.

Exigences du conférencier

Chaque canal de votre amplificateur peut facilement piloter des charges de haut-parleur de 4 ohms lorsqu'il est utilisé en mode stéréo. Lorsqu'une paire de canaux est pontée, l'impédance de charge minimale recommandée est de 3 ohms pour une utilisation avec un subwoofer et de 4 ohms pour un fonctionnement à gamme complète. Bien qu'un fonctionnement avec des impédances plus faibles ne soit pas susceptible de causer des dommages immédiats au circuit interne, l'unité surchauffera très probablement, provoquant l'arrêt de l'amplificateur par le circuit de protection thermique. Lorsque le châssis refroidit, le fonctionnement normal reprend. Continuer à faire fonctionner l'amplificateur dans ces conditions n'est pas recommandée et réduira sa durée de vie.

La plupart des haut-parleurs conçus pour le fonctionnement audio de la voiture ont une impédance de 4 ohms. Connecter deux enceintes de ce type en parallèle entraînera un Charge d'impédance de 2 Ohms vue par l'amplificateur. Certains modèles de subwoofers sont dotés d'une conception à double bobine mobile de 4 ohms. La connexion de ces bobines acoustique en parallèle se traduira par une impédance nominale de 2 Ohms, ce qui n'est pas recommandé pour une utilisation avec les canaux pontés de votre amplificateur.

Specifications

Amplifier section

Câbles de connexion d'alimentation

Câbles de connexion d'alimentation
