BPA-HX1200 - Recepteur BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur amplificateur mono
Marque	Blaupunkt
Modèle	BPA-HX1200
Puissance de sortie (4 Ω)	650 W x 1 canal
Puissance de sortie (2 Ω)	900 W x 1 canal
Puissance de sortie (BTL)	1200 W x 1 canal
Distorsion harmonique totale (THD)	≤ 0,2 %
Réponse en fréquence	10 Hz - 250 Hz (±1 dB)
Rapport signal sur bruit	> 85 dB
Sensibilité d'entrée	0,2 - 6 V
Fusible recommandé	40 A x 3
Dimensions (L x l)	263 x 207 mm
Poids estimé	2,5 kg
Alimentation	12 V CC (batterie véhicule)
Impédance de charge minimale (stéréo)	4 Ω
Impédance de charge minimale (ponté)	3 Ω (subwoofer) / 4 Ω (pleine gamme)
Protection thermique	Oui (arrêt à 90 °C)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Utiliser le fusible adapté, respecter la polarité, assurer une ventilation suffisante
Pièces détachées	Contacter le service après-vente Blaupunkt

FOIRE AUX QUESTIONS - BPA-HX1200 BLAUPUNKT

Que faire si l'amplificateur ne produit aucun son ?

Vérifiez d'abord la tension d'activation à distance (REM) : elle doit être supérieure à 12 V. Assurez-vous que le fusible n'est pas grillé et que les câbles d'alimentation sont correctement connectés à la batterie et à la masse. Contrôlez également les connexions d'entrée audio et les fils des haut-parleurs. Si tout est en ordre, testez avec une autre source audio.

Le son est déformé, que faire ?

Une distorsion peut provenir d'un gain trop élevé : réduisez la sensibilité d'entrée. Vérifiez aussi que l'impédance des haut-parleurs n'est pas trop faible (minimum 2 Ω en stéréo, 4 Ω en ponté). Assurez-vous que les fils des haut-parleurs ne sont pas en court-circuit et que le crossover est correctement réglé.

Le fusible de l'amplificateur saute souvent, pourquoi ?

Un fusible qui saute indique généralement une surcharge de courant. Vérifiez que l'impédance des haut-parleurs n'est pas trop faible (inférieure à 2 Ω en stéréo ou 4 Ω en mono). Recherchez un court-circuit dans le câblage d'alimentation ou une polarité inversée. Utilisez toujours le fusible de la taille recommandée (40 A x 3).

L'amplificateur s'éteint après quelques minutes de fonctionnement.

Cela est souvent dû à une activation de la protection thermique lorsque la température du dissipateur dépasse 90 °C. Assurez-vous que l'amplificateur est bien ventilé et non obstrué. Réduisez le volume ou l'impédance des haut-parleurs si nécessaire. Si le problème persiste, vérifiez que les haut-parleurs ne sont pas endommagés.

Les basses sont faibles ou absentes.

Vérifiez la polarité des haut-parleurs : une inversion de polarité annule les basses fréquences. Contrôlez également le réglage du crossover : il doit être adapté au subwoofer (généralement 80 Hz). Assurez-vous que le mode de fonctionnement (stéréo ou ponté) correspond à votre configuration.

Comment câbler les haut-parleurs en mode ponté (BTL) ?

En mode ponté, utilisez un seul haut-parleur connecté entre les bornes positive du canal gauche et négative du canal droit (ou selon le schéma du manuel). L'impédance de charge doit être d'au moins 3 Ω pour un subwoofer. Ne connectez jamais les bornes négatives ensemble.

Comment régler la sensibilité d'entrée (gain) ?

Le réglage du gain adapte le niveau d'entrée à celui de la source. Augmentez progressivement le gain jusqu'à entendre une légère distorsion, puis réduisez légèrement. Évitez de dépasser la capacité de sortie maximale de l'amplificateur. Utilisez un oscilloscope ou un multimètre pour un réglage précis.

Quelle impédance de haut-parleur est recommandée ?

En mode stéréo, utilisez des haut-parleurs de 4 Ω ou plus. En mode ponté, l'impédance minimale est de 3 Ω pour un subwoofer et 4 Ω pour une gamme complète. Des impédances plus faibles peuvent provoquer une surchauffe et déclencher la protection thermique.

Comment installer l'amplificateur correctement dans le véhicule ?

Choisissez un emplacement sec et bien ventilé. Fixez l'amplificateur solidement. Connectez d'abord la masse (GND) à une partie métallique du châssis, puis l'alimentation +12 V via un fusible proche de la batterie (calibre 40 A). Le fil REM (activation à distance) doit être relié à la sortie antenne ou à un fil de commande de l'autoradio. Utilisez des câbles d'au moins 10 AWG.

Quelle est la différence entre les modes 2 canaux et 1 canal ?

Le mode 2 canaux utilise l'amplificateur en stéréo avec deux haut-parleurs (charge minimale 4 Ω par canal). Le mode 1 canal (ponté ou BTL) combine les deux canaux pour fournir une puissance plus élevée sur un seul haut-parleur, généralement un subwoofer. L'impédance de charge minimale en mode ponté est de 3 Ω.

MODE D'EMPLOI BPA-HX1200 BLAUPUNKT

Assurez-vous de choisir un endroit approprié pour monter l'unité. La position doit être complètement sèche avec une bonne circulation d'air, et d'un point de vue mécanique très stable.

POR FAVOR LEER CUIDADOSAMENTE ANTES DE INSTALAR Y OPERAR ESTA UNIDAD

ADVERTENCIA

Section amplificateur

Puissance de sortie 4 (watts):	650W X 1 CH
Puissance de sortie 2 (watts):	900W X 1 CH
Puissance de sortie BTL(watts):	1200W X 1 CH
THD:	≤ 0.2%
Réponse en fréquence ( ± 1 dB):	10Hz~250Hz
rapport signal sur bruit:	>85dB
sensibilité :	0.2~6V
type de fusible recommandé :	40AX3
dimensions :	263mm X207m

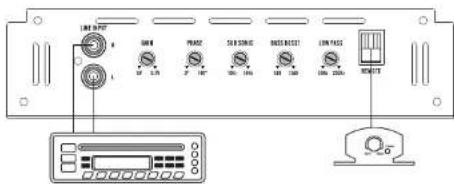

System planning

Symptôme	cause possible	mesure à prendre
	le crossover interne n'est pas réglé correctement pour le haut-parleur	réinitialisez les croisements en vous référant à la section de configuration des croisements multi-croisés de ce manuel
sortie déformée (suite)	les haut-parleurs sont grillés	vérifier le système avec des haut-parleurs fonctionnels connus et réparer ou remplacer selon
mauvaise réponse des basses	haut-parleurs câblés avec une mauvaise polarité provoquant une annulation aux basses fréquences	vérifier la polarité des haut-parleurs et réparer si nécessaire
	croisement mal réglé	réinitialisez les croisements en vous référant à la section de configuration du croisement multi-croisement de ce manuel pour des instructions détaillées
fusible de la batterie grillé	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou connexions d'alimentation incorrectes	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
	le fusible utilisé est plus petit que recommandé	remplacer par un fusible de taille appropriée
	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée
	court-circuit dans le câble d'alimentation ou incorrect	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaire
Fusible de l'amplificateur	trop de courant consommé	vérifiez la charge d'impédance des haut-parleurs, si elle est inférieure à 2 Ω stéréo ou 4 Ω mono, rebranchez les haut-parleurs pour obtenir une impédance plus élevée et remplacez-les par la taille de fusible recommandée
	le fusible utilisé est plus petit que recommandé	vérifier les connexions d'alimentation et de mise à la terre et réparer si nécessaireeremplacer par un fusible de taille appropriée

symptôme	cause possible	mesure à prendre
pas de sortie	entrée d'activation à distance faible ou inexistante	vérifier la sortie de tension d'activation à distance sur l'amplificateur et corriger si nécessaire
	fusible grillé	vérifier l'intégrité du câble d'alimentation et la polarité inversée, réparer au besoin et remplacer le fusible
	fils d'alimentation non connectés	vérifier les câbles d'alimentation et les connexions à la terre et réparer et remplacer au besoin
	entrée audio non connectée ou pas de sortie de la source	vérifier les connexions d'entrée et l'intégrité du signal, réparer ou remplacer si nécessaire
	fils d'enceinte non connectés	vérifier les fils des haut-parleurs et réparer ou remplacer au besoin
cycles audio activés et désactivés	les haut-parleurs sont grillés	vérifiez le système avec un haut-parleur en bon état de fonctionnement et réparez ou remplacez les haut-parleurs si nécessaire
	la protection thermique s'enclenche lorsque la température du dissipateur thermique de l'amplificateur dépasse 90 °C	assurez-vous qu'il y a une ventilation adéquate pour l'amplificateur et améliorez la ventilation si nécessaire
	entrée audio lâche ou médiocre	vérifier les connexions d'entrée et réparer ou remplacer au besoin
sortie déformée	La sensibilité du niveau d'amplification est trop élevée ; dépassement de la capacité de sortie maximale de l'amplificateur	réinitialiser le gain en se référant à la section de réglage du manuel pour des instructions détaillées
	charge d'impédance vers l'amplificateur trop faible	vérifiez la charge d'impédance des haut-parleurs si elle est inférieure à 2 Ω stéréo ou 4 Ω mono recâblé les haut-parleurs pour obtenir une impédance plus élevée
	fils de haut-parleur court-circuités	vérifier les connexions des câbles des haut-parleurs et réparer ou remplacer au besoin
	le haut-parleur n'est pas correctement connecté à l'amplificateur	vérifier le câblage des haut-parleurs et réparer ou remplacer si nécessaire se référer à la section d'installation de ce manuel pour des instructions détaillées

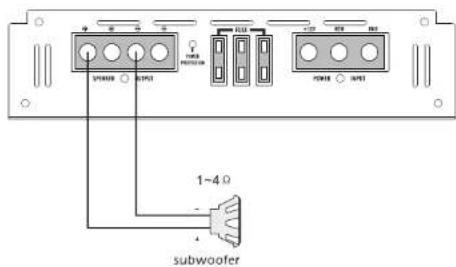

Système 2 : mode 1 canaux

ON/OFF ON PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN PAN

IP6000 IP613 1~4Ω subwoofer

1~4 Ω subwoofer

4

4

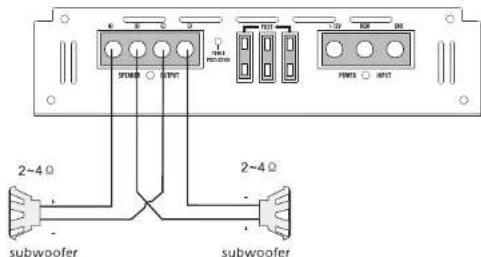

Système 1 : mode 2 canaux

100 Ω 8 12 5.75 2° 100° 35 100% 40 100% 50 100% 60 100% 70 100% 80 100% 90 100% 100 100% 110 100% 120 100% 130 100% 140 100% 150 100% 160 100% 170 100% 180 100% 190 100% 200 100% 210 100% 220 100% 230 100% 240 100% 250 100% 260 100% 270 100% 280 100% 290 100% 300 100% 310 100% 320 100% 330 100% 340 100% 350 100% 360 100% 370 100% 380 100% 390 100% 400 100% 410 100% 420 100% 430 100% 440 100% 450 100% 460 100% 470 100% 480 100% 490 100% 500 100% 510 100% 520 100% 530 100% 540 100% 550 100% 560 100% 570 100% 580 100% 590 100% 600 100% 610 100% 620 100% 630 100% 640 100% 650 100% 660 100% 670 100% 680 100% 690 100% 700 100% 710 100% 720 100% 730 100% 740 100% 750 100% 760 100% 770 100% 780 100% 790 100% 80 S

2~4Ω subwoofer 2~4Ω subwoofer

Câbles de connexion d'alimentation

LNC INPUT PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM PWM BATTERY

Remarques sur l'alimentation

Connectez le câble d'entrée d'alimentation + 12 V uniquement après avoir connecté tous les autres câbles. Assurez-vous de bien connecter le fil de terre de l'appareil à une partie métallique de la voiture.

Une connexion perdue peut entrainer un dysfonctionnement de l'amplificateur.

À DISTANCE : L'appareil est allumé en appliquant + 12 Volts à cette borne. Cette borne ne consomme pas de courant important comme les deux bornes d'alimentation, de sorte qu'un fil de connexion plus fin est

acceptable. La norme 18 GAUGE est fine et la couleur standard est jaune. Si la radio est équipée d'un fil de commande d'antenne électrique, elle peut piloter cette borne. Si le pouvoir le fil d'antenne est déjà utilisé, vous pouvez toujours l'épisser. Avec cette méthode, l'appareil s'allumera automatiquement avec la radio. Utilisez le cordon d'alimentation avec un fusible dont la valeur est la même que celle du fusible d'origine.

Placez le fusible dans le câble d'alimentation aussi près que possible de la batterie de la voiture. Lors d'un fonctionnement à pleine puissance, le courant maximal traversera le système. Par conséquent, assurez-vous que les fils à connecter respectivement aux bornes + 12v et GND de l'unité doivent être supérieurs à 10-Gauge (AWG.10).

Planification du système

Une bonne planification du système est le meilleur moyen de maximiser les performances de votre amplificateur. En planifiant soigneusement votre installation, vous pouvez éviter les situations où les performances ou la fiabilité de votre système sont compromises. Votre revendeur agréé a été formé pour optimiser le potentiel sonore de votre système. Votre revendeur est une ressource précieuse pour vous aider dans la conception et l'installation de votre système.

Exigences du conférencier

Chaque canal de votre amplificateur peut facilement piloter des charges de haut-parleur de 4 ohms lorsqu'il est utilisé en mode stéréo. Lorsqu'une paire de canaux est pontée, l'impédance de charge minimale recommandée est de 3 ohms pour une utilisation avec un subwoofer et de 4 ohms pour un fonctionnement à gamme complète. Bien qu'un fonctionnement avec des impédances plus faibles ne soit pas susceptible de causer des dommages immédiats au circuit interne, l'unité surchauffera très probablement, provoquant l'arrêt de l'amplificateur par le circuit de protection thermique. Lorsque le châssis refroidit, le fonctionnement normal reprend. Continuer à faire fonctionner l'amplificateur dans ces conditions n'est pas recommandée et réduira sa durée de vie.

La plupart des haut-parleurs conçus pour le fonctionnement audio de la voiture ont une impédance de 4 ohms. Connecter deux enceintes de ce type en parallèle entraînera un Charge d'impédance de 2 Ohms vue par l'amplificateur. Certains modèles de subwoofers sont dotés d'une conception à double bobine mobile de 4 ohms. La connexion de ces bobines acoustiques en parallèle se traduira par une impédance nominale de 2 Ohms, ce qui n'est pas recommandé pour une utilisation avec les canaux pontés de votre amplificateur.

4Ω 4Ω 4Ω Câblage série/parallèle
