BPW-E12S - Enceinte BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer
Marque	Blaupunkt
Modèle	BPW-E12S
Diamètre du haut-parleur	12 pouces (30 cm)
Impédance nominale	Double bobine 4 Ω (configurable en série/parallèle)
Puissance nominale (RMS)	500 W
Puissance crête	1000 W
Réponse en fréquence	25 - 500 Hz
Sensibilité	87 dB (1W/1m)
Fréquence de résonance (Fs)	35 Hz
Facteur Qts	0,67
Volume équivalent (Vas)	45,6 L
Résistance DC (Re)	2,32 Ω par bobine
Diamètre extérieur	284 mm
Hauteur de montage	200 mm
Profondeur de montage	145 mm
Diamètre de découpe	284 mm
Matériau du cône	Papier traité
Matériau de la suspension	Caoutchouc
Type d'aimant	Ferrite
Poids approximatif	10 kg
Accessoires fournis	Gabarit de découpe, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité.
Sécurité	Utiliser avec un amplificateur adapté à l'impédance. Ne pas dépasser la puissance nominale.
Pièces détachées et réparabilité	Contacter le service client Blaupunkt pour les pièces détachées.
Informations générales	Subwoofer 12 pouces double bobine, idéal pour caisson de basses.

FOIRE AUX QUESTIONS - BPW-E12S BLAUPUNKT

Comment brancher mon subwoofer BPW-E12S ?

Le subwoofer possède une double bobine de 4 Ω. Vous pouvez le câbler en série pour obtenir 8 Ω ou en parallèle pour 2 Ω. Utilisez les schémas fournis dans le manuel. Assurez-vous que votre ampli supporte l'impédance choisie.

Quelle est l'impédance de ce subwoofer ?

L'impédance nominale est de 4 Ω par bobine. En série, l'impédance totale est de 8 Ω ; en parallèle, 2 Ω.

Quel type d'enceinte est recommandé ?

Le manuel recommande une enceinte ventilée (bass-reflex) de volume net 1,8 pi³ (50,9 L) ou une enceinte close de 1,0 pi³ (28,3 L). Les dimensions de coupe sont fournies.

Quelle puissance d'amplificateur utiliser ?

Utilisez un ampli délivrant entre 500 W RMS (nominale) et 1000 W en crête, adapté à l'impédance de votre câblage.

Puis-je l'utiliser dans une enceinte close ?

Oui, une enceinte close de 1,0 pi³ (28,3 L) est recommandée. Elle offre une réponse plus amortie et une meilleure tenue en puissance.

Comment régler la fréquence de coupure ?

Le subwoofer n'a pas de filtre intégré. Utilisez le filtre passe-bas de votre ampli ou un processeur externe. Réglez la coupure entre 80 et 120 Hz selon vos enceintes principales.

Quel est le diamètre exact du haut-parleur ?

Le diamètre extérieur est de 284 mm (11,18 pouces). Le diamètre de découpe est également de 284 mm.

Le subwoofer est-il adapté à une utilisation en voiture ?

Oui, il est conçu pour une utilisation en caisson de basses dans un véhicule. Veillez à respecter le volume de l'enceinte et à le fixer solidement.

Où trouver le gabarit de découpe ?

Le gabarit de découpe est inclus dans l'emballage. Utilisez-le pour tracer le trou de montage avant de découper.

Comment nettoyer le subwoofer ?

Nettoyez le cône et la suspension avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager le haut-parleur.

MODE D'EMPLOI BPW-E12S BLAUPUNKT

12+DVC

12in 30VAC

4+4 ohm

1000V

500V

25-500HZ

11,18H 284mm

0.79in 200mm

571h 145mm

11,18H 284mm

35HZ

87DB

456

0.67

2320hm

Yves

Fertite

Rubber

Teacher Paper

BPW-HX120D

10" DVc

10in 254mm

44 ohm

1000W

500W

25~500Hz

9.92in 266mm

4.92in 125mm

7.0in 20mm

Traced Paper

Yes

39HZ

85.4dB

0.55

0.63

3.3+3.2

15

21.05

BPW-HX10

Speaker De	Woor [in]	Rated Inplied Peak Powe	Continuous Continuous
Top Mound	Bottom Mound	Hole Cut-O	Magnet Moda
Top Mound	Bottom Mound	Hole Cut-O	Magnet Moda
2N [Ω]	1s [Hz]	SPLo [dBc]	0S
1s [Hz]	1s [Hz]	Oms	Oms
Xmax [lm]	Vas [Litters]	Re [Ω]	Qms

BLAUPUNKT

BPW-HX100D BPW-ET125

Spokeer Design	Woor [in. mm]
Rack Impedance	Kear Power Handling (Watts)
Continuous Power Handing (Watts)	Frequent Respones [Hz]
Floating Frequency [Hz]	Mount height [in. mm]
Top Mount Height [in. mm]	Bottom Mount Depth [in. mm]
Hole Cut-Dr. Diameter	Hole Cut-Dr. Diameter
Woor Material	Surround Material
Magnet Material	Magne Material

BPW-HX100D, BPW-HX120D

X-Series

E-Series BPW-E12S

BP Americas Corp. 9590 NW 40th St Road Doral, FL 33178

Subwoofers

BLAUPUNKT

CÂBLAGE :

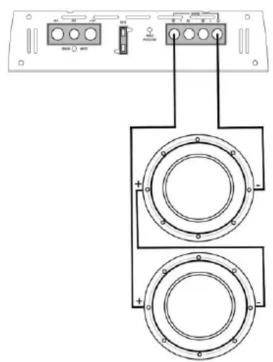

Subwoofers Blaupunkt câblés en série Impédance totale : 8 ohms

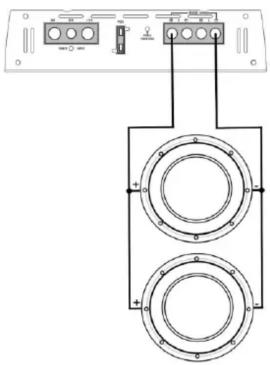

Subwoofers Blaupunkt câblés en parallèle Impédance totale : 2 ohms

CAISSON / ENCEINTE :

Utilisez le gabarit fourni dans le carton d'expédition de votre subwoofer BLAUPUNKT pour marquer l'emplacement de montage, puis découpez directement sur la ligne.

CÂBLAGE :

Configuration de câblage de la double bobine :

Subwoofer à double bobine de 4 ohms câblé en série Impédance totale : 8 ohms

Subwoofer à double bobine de 4 ohms câblé en parallèle Impédance totale : 2 ohms

CAISSON RECOMMANDÉ :

Caissons ventilés

Wall Thickness

Volume (Net Internal)

External Width (W)

External Height (H)

External Depth (D)

Port Area

Port Length

BPW-HX100D BPW-E12S

0.75"	0.75"
1.25 CuFt	1.8 CuFt
23"	14"
12"	16"
11.5"	19.5"
10 Sq inch	12.5 Sq inch
17"	10"

BPW-HX120D

0.75"

1.65 CuFt

23"

12.5"

14"

12.5 Sq inch

16"

Caissons scellés

Wall Thickness

Volume (Net Internal)

External Width (W)

External Height (H)

External Depth (D)

BPW-HX100D BPW-E12S

0.75"	0.75"
0.52 CuFt	1.0 CuFt
12"	14.5"
12"	14.5"
10.5"	12.5"

BPW-HX120D
