MODE D'EMPLOI W 141 MIELE
Lisez impérativement ce mode d'emploi avant d'installer et de mettre en service cet appareil. Vous vous protégerez ainsi et éviterez de détériorer votre appareil.
fr - FR
Élimination de l'emballage
L'emballage protège les lave-linge des avaries de transport. Les matériaux utilisés sont choisis en fonction de critères écologiques, de façon à en faciliter le recyclage.
Le recyclage de l'emballage économise les matières premières et réduit le volume des déchets à éliminer. Ensuite, le revendeur reprend l'emballage à sa mise en service.
Enlèvement de l'ancien appareil
Les anciens appareils électriques et électroniques contiennent souvent encore des matériaux recyclables. Ils contiennent également des matériaux nocifs, nécessaires au bon fonctionnement et à la sécurité de l'appareil. Ces matériaux peuvent être dangereux pour les hommes et l'environnement s'ils restent dans la collecte de déchets ou s'ils sont mal manipulés. Ne jetez par conséquent en aucun cas votre appareil avec les déchets.
Faites appel au service d'enlèvement mis en place par votre commune ou rapportez votre appareil dans un point de collecte spécifique adapté à l'évacuation de ce type d'appareils.
Gardez l'ancien appareil hors de portée des enfants jusqu'à son enlèvement, pour éviter tout accident.
Lavage écologique 12
Consommation d'énergie et d'eau 12 Lessives 12 Sélection de la fonction additionnelle (Court, Trempage, Préavage) 12 Conseil en cas d'utilisation de sèche-linge 12
Fonctions additionnelles 20
Court 20 Prélavage 20 Trempage 20 Hydro plus 20
Essorage 21
Vitesse d'essorage final 21
Essorage intermédiaire. 21 Pas d'essorage final (Arrêt cuve pleine). 21 Désactiver l'essorage intermédiaire et l'essorage final 21
Modification du déroulement de programme 26
Annulation du programme 26
Interruption de programme 26
Pour modifier le programme 26
Suppression d'une phase de programme 26
Ajout/Déchargement de linge 27
Lessives 28
Lessive appropriée 28
Anticalcaire 29
Utilisation de plusieurs produits de lavage 29
Produits de finition 30

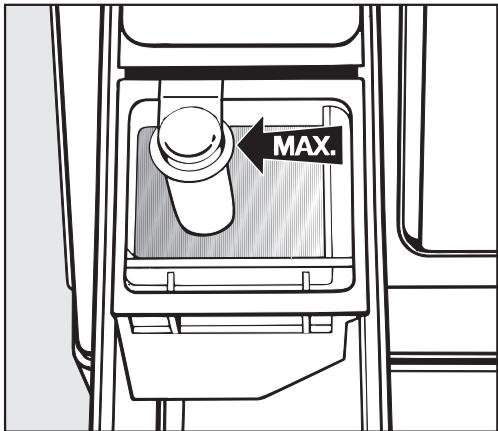

Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide 30
Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée... 30
Décolorer/Teinter 30
Nettoyage et entretien 31
Nettoyage du tambour 31
Nettoyage de la carrosserie et du bandeau de commande 31
Nettoyage de la boîte à produits 31

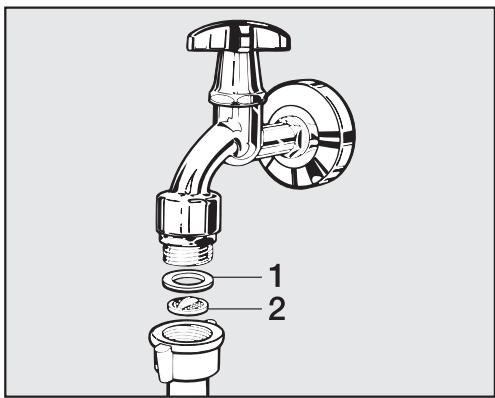

Nettoyage du filtre dans la conduite d'arrivée d'eau 33
Recherche des anomalies 34
Que faire si 34
Le programme ne démarre pas. 34
Le programme de lavage a été interrompu et un message d'erreur s'affiche... 35
Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche. 36
Anomalies générales ou résultat de lavage insatisfaisant. 37
Problème d'ouverture ou de fermeture. 39

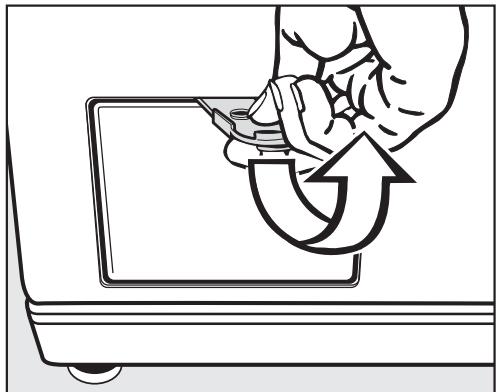

Déverrouillage du couvercle manuel en cas de vidange obstruée et/ou de panne de courant 40

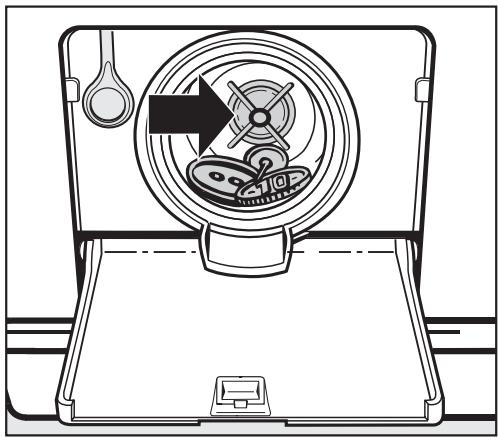

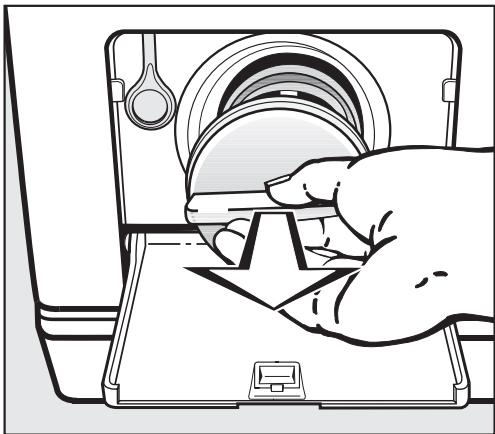

Vidange obstruée 40

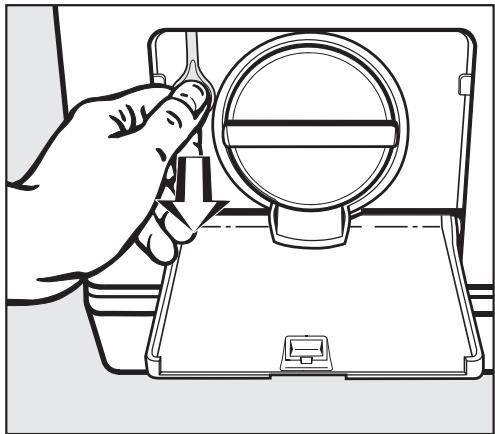

Ouverture du couvercle de la machine 41
Serviceaprèsvente 42
Réparations 42 Actualisation de la programmation (diode PC) 42 Conditions et période de garantie 42 Accessoires en option 42
Installation et raccordement 43

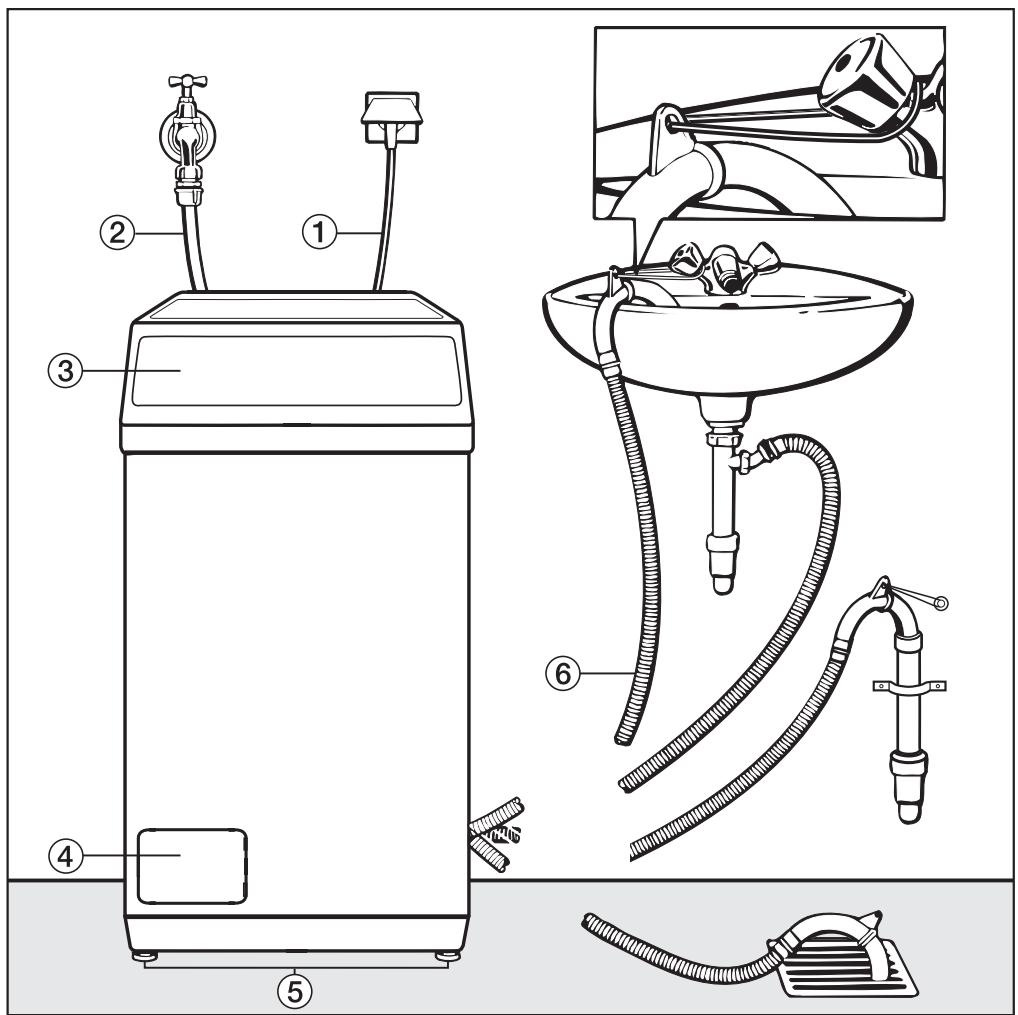

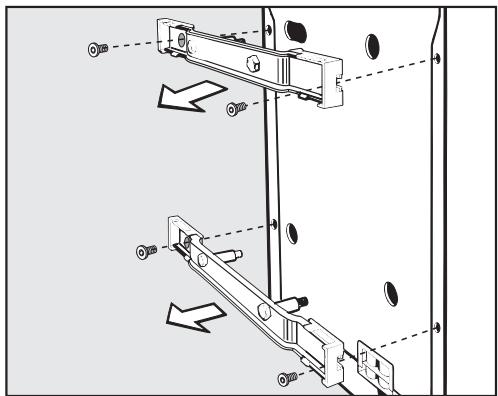

Vue de face 43 Démontage des sécurités de transport 44
Remontage des sécurités de transport 44
Ajustage. 45
Lieu d'installation 45

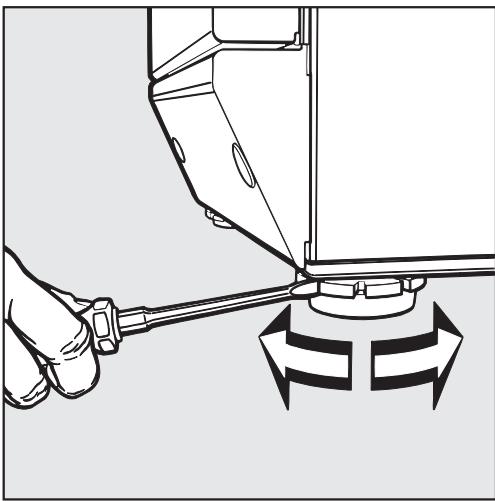

Devisage et blocage des pieds 45
Le système Watercontrol Miele 46
Arrivée d'eau 47 Vidange de l'eau 48 Branchement électrique 49
Consommations 50
Remarque à l'intention des instituts de contrôle : 50
Fonctions optionnelles 54
Système Hydro plus. 54 Délicat 55 Refroidissement du bain lessiviel en programme Blanc/Couleurs 56 Fonction mémoire 57 Temps de trempage 58
Prescriptions de sécurité et mises en garde
Ce lave-linge est conforme aux réglementations de sécurité en vigueur. Une utilisation non conforme comporte des risques pour les personnes et l'appareil.
Lisez attentivement ce mode d'emploi avant d'utiliser le lave-linge pour la première fois. Il vous fournit des informations importantes sur la sécurité, l'utilisation et l'entretien de l'appareil. Vous vous protégerez ainsi et éviterez des déteriorations sur votre appareil.
Conservez soigneusement ce mode d'emploi pour pouvoir le transmettre à un éventuel futur propriétaire.
Ce lave-linge est exclusivement conçu pour laver des textiles portant la mention "lavable en machine". Toute autre utilisation peut être dangereuse. Miele n'est pas responsable de dommages causés par une utilisation incorrecte, non conforme aux prescriptions.
Les personnes qui ne sont pas en mesure d'utiliser ce lave-linge en toute sécurité en raison de déficiences physiques, sensorielles ou mentales ne doivent pas l'utiliser sans la surveillance d'une personne responsable.
Précautions à prendre avec les enfants
Surveillance des enfants lorsqu'ils jouent à proximité du lave-linge. Les enfants ne doivent pas jouer avec le lave-linge.
Les enfants sont autorisés à utiliser le lave-linge sans surveillance uniquement si vous leur avez expliqué comment le manipuler sans danger. Ils doivent être conscients des risques encourus en cas de mauvaise manipulation.
Sécurité technique
Contrôlez si l'appareil ne présente pas de déteriorations visibles avant de l'installer. N'installez pas et ne mettez pas en service un appareil endommagé.
Comparez impérativement les données de branchement (fusible, tension et fréquence) portées sur la plaque signalétique avec celles du réseau électrique. Dans le doute, interrogez un électricien. La sécurité électrique de cet appareil n'est garantie que s'il est raccordé à un système de mise à la terre homologué. Il est très important que cette condition de sécurité élémentaire, et, en cas de doute, toute l'installation domestique, soient contrôlées par un professionnel. Miele ne peut être tenu responsable de dommages causés par une mise à la terre manquante ou défectueuse. Pour des raisons de sécurité, n'utilisez pas de ballonge (risque d'incendie à la surchauffe). Remplacer les pièces défectueuses uniquement par des pièces détachées d'origine Miele, que nous garantissons répondre totalement aux exigences de sécurité en vigueur.
Les réparations incorrectes peuvent entrainer de graves dangers pour l'utilisateur pour lesquels le fabricant décline toute responsabilité. Les interventions techniques ne doivent être exécutées que par des spécialistes. Si le cordon d'alimentation électrique est endommagé, celui-ci doit imperativement être remplacé par un technicien SAV agréé par Miele afin d'éviter tout risque pour l'utilisateur. Pour réparer, nettoyer ou entretenir l'appareil, déconnectez-le en :
- débranchant la fiche ou en
- déclenchant le fusible. Il faut impérativement utiliser un jeu de tuyaux neufs pour le raccordement à l'eau. Les tuyaux usagés sont proscrits.
Prescriptions de sécurité et mises en garde
Le montage et la mise en service de cet appareil sur des unités mobiles (des bateaux par exemple) ne peuvent être effectués que par des entreprises spécialisées ou des professionnels, en veillant à ce que les conditions nécessaires au fonctionnement de l'appareil en toute sécurité soient réunies. N'effectuez pas de modifications sur le lave-linge si elles ne sont pas expressément autorisées par Miele.
Installation et utilisation
N'installez pas votre lave-linge dans une pièce exposée au gel. Les tuyaux gelés peuvent se fendre ou éclater. Des températures en dessous de 0°C peuvent diminuer la fiabilité de la platine électronique. Enlevez la sécurité de transport à l'arrivée de l'appareil avant la mise en service (voir chapitre "Installation et raccordement", "Démontage des sécurités de transport"). Une sécurité de transport non enlevée peut provoquer à l'essorage des déteriorations sur la machine et sur les meubles/appareils contigus.
Fermez le robinet d'eau en cas d'absence prolongée (vacances par ex.) surtout s'il n'existe pas de vidange au sol (regard) à proximité de l'appareil. Risque d'inondation! Vérifiez que l'eau s'écoule suffisamment vite avant d'accrocher le tuyau de vidange dans un évier ou un lavabo. Bloquez le tuyau de vidange pour éviter qu'il ne glisse. Autrement, la force de refoulement de l'eau vidangée pourrait pousser le tuyau hors de l'évier. Assurez-vous qu'il n'y a pas de corps étrangers dans votre linge avant de le laver (par ex. clous, épingles, pièces ou trombones) afin de ne pas le déterminer. Les corps étrangers peuvent également endommager certaines pièces de l'appareil (cuve, tambour par ex.) qui peuvent à leur tour déterminer le linge. Il n'est pas nécessaire de détartrer l'appareil si vous dosez les détergents correctement. Si votre appareil était malgré tout entartré, utilisez un détartrant avec protection anticorrosion disponible chez libre revendeur Miele ou auprès du service après-vente Miele. Suivez strictement les instructions d'utilisation.
Rincez les textiles traités aux produits contenant des solvants à l'eau claire avant de les laver dans l'appareil. N'utilisez en aucun cas de détergents contenant des solvants, par exemple du white-spirit, dans le lave-linge. Ils risquent de déteriorer les pièces de l'appareil et de dégager des vapeurs nocives. Il y a en outre un danger d'incendie et d'explosion. N'utilisez en aucun cas de détergents contenant des solvants, par exemple du white-spirit, pour nettoyer la façade ou le dessus du lave-linge. Les surfaces en plastique pourraient être endommagées. Les teintures que vous utilisez doivent être appropriées à une utilisation en machine. La fréquence des teintures doit correspondre à une utilisation domestique moyenne. Respectez impérativement les instructions du fabricant de la teinture. Les décolorants contiennent du soufre, qui peut provoquer une corrosion de la machine. N'utilisez pas de décolorants en machine. Si de la lessive liquide est projetée dans les yeux, la rincer immédiatement abondamment avec de l'eau tiède. En cas d'ingestion, prévenir immédiatement un médecin. Les personnes qui ont une peau sensible ou des lésions cutanées doivent éviter le contact avec la lessive liquide.
Accessoires
Montez uniquement des accessoires autorisés par Miele. Le montage d'autres pièces exclut le bénéfice de la garantie.
Miele ne peut être tenu pour responsable des dégâts dus au non-respect des prescriptions de sécurité et des mises en garde.

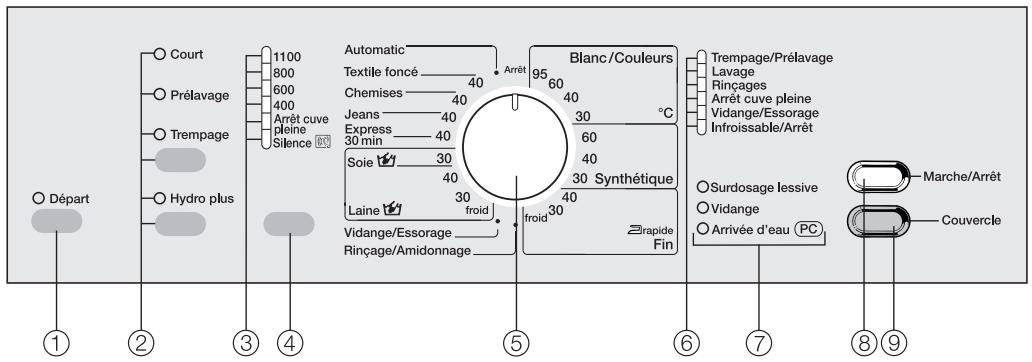

① Touche départ
pour démarrage du programme
2 Touches fonctions additionnelles
pour sélectionner les fonctions additionnelles
La touche supérieure permet de sélectionner une des fonctions additionnelles suivantes : Court, Pré lavage et Trempage.
Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.
diode allumée = Sélectionnée
diode éteinte = non sélectionnée
4 Touche de vitesse d'essorage
pour sélectionner la vitesse d'essorage, l'Arrêt cuve pleine ou Silence
pour sélectionner un programme standard et la température correspondante. Se tourne indifféremment dans les deux sens.
⑥ Affichage de déroulement à diodes indique la phase de programme en cours.
⑦ Diodes de contrôle
⑧ Touche Marche/Arrêt pour mise en marche/arrêt ou interruption de programme
⑨ Touche Couvercle ouvre le couvercle
Installer et raccorder l'appareil correctement avant la première mise en service. Veuillez lire le chapitre "Installation".
Ce lave-linge a subi un test de fonctionnement complet, c'est pourquoi le tambour peut contenir un peu d'eau.
Pour des raisons de sécurité, il est impossible d'essorer avant la première mise en service. Pour activer l'essorage, il faut effectuer un programme de lavage sans linge ni lessive.
En cas d'utilisation de lessive, il peut se produire une formation excessive de mousse!
La vanne sphérique de la vidange est également activée. La vanne sphérique de vidange permet désormais d'utiliser complètement la lessive.
Ouvrez le robinet. ■ Enoncez la touche Marche/Arrêt. Tournez le sélecteur de programme sur Blanc/Couleurs 60°C. Pressez la touche Départ.
La première mise en service est terminée depuis la fin du programme.
Consommation d'énergie et d'eau
- Utilisez la charge maximale de chaque programme. La consommation d'énergie et d'eau est plus avantageuse pour une charge pleine. Utilisez les programmes Automatic ou Express 30 min pour les petites quantités de linge.
- Si la quantité de linge est faible en programme Blanc/Couleurs, la capacité variable automatique du lave-linge réduit la consommation en eau et en énergie et raccourcit la durée. Ainsi, il peut se produire que le temps restant soit corrigé pendant le lavage.
- Choisissez de préférence le programme Blanc/Couleurs 60°C que le programme Blanc/Couleurs 95°C. Vous économiserez entre 35% et 45% d'énergie. Pour la plupart des salissures, cela suffit largement. Pour les salissures incrustées, utilisez la fonction additionnelle Trempage.
- Préférez la fonction additionnelle Trempage à la fonction Prélavage.
Le même bain lessiviel est utilisé lors du trempage et du lavage.
Lessives
- Ne dépassez pas les dosages de lessive indiqués sur l'emballage. Réduisez la quantité de lessive pour les petites charges de linge (env. 1/3 de lessive en moins pour une demi-charge).
Sélection de la fonction additionnelle (court, trempage, prélavage)
Sélectionnez pour :
- le linge peu sale sans taches visibles un programme avec la fonction additionnelle Court.
- le linge normalement ou très sale avec taches visibles un programme de lavage sans fonction additionnelle.
- le linge très sale, un programme de lavage avec la fonction additionnelle Trempage. Les textiles avec des salissures importantes (p. ex. poussière, sable), la fonction supplémentaire Préavage.
Conseil en cas d'utilisation de sèche-linge
Pour économiser de l'énergie lors du séchage, essorez le linge avec la vitesse d'essorage la plus élevée du programme de lavage.
Mode d'emploi rapide
Pour apprendre rapidement comment vous servir de votre lave-linge, reportez-vous aux instructions précédées d'un chiffre (1, 2, 3...).
1. Préparez le linge
Videz les poches.
Les corps étrangers (pièces de monnaie, vis, clous, trombones, etc.) peuvent endommager le linge et certaines pièces de l'appareil.
Traitez les taches
Avant de laver les textiles, enlevez les taches de préférence tant qu'elles ne sont pas sèches. Tamponnez-les avec un chiffon blanc. Ne pas frotter!
Certaines taches (sang, œuf, café, thé, etc.) peuvent parfois être enlevées avec des astuces. Si vous n'arrivez pas à vous débarrasser de certaines taches, posez la question à votre revendeur Miele.
Si vous traitez le linge avec des produits nettoyants contenant des solvants (par exemple du white spirit), prenez garde de ne pas en verser sur les pièces en plastique.
N'utilisez en aucun cas des détergents chimiques contenant des solvants dans cet appareil !
Triez le linge
- Triez le linge par couleur, tout en prenant en compte le symbole figurant sur l'étiquette d'entretien (au col ou sur la couture latérale).
Les textiles foncés déteignent souvent aux premiers lavages. Afin que rien ne déteigne, lavez le linge clair et foncé séparément.
Conseils
- Pour les voilages : enlevez les crochets et petits plombs ou placez-les dans un sac.
- Soutien-gorge : recoudre les baleines ou les enlever.
- Pour les tricots, jeans, pantalons et vêtements en maille : retournez-les lorsque le fabricant le recommande.
- Fermez les fermétures éclair, les boutons pression avant le lavage.
- Fermez les couettes et les oreillers afin que les petites pièces de linge ne se prennent pas dedans.
Ne lavez aucun textile marqué non lavable (symbole d'entretien).
Bonne utilisation de votre lave-linge
Enoncez la touche Marche/Arrêt. - Pressez la touche Couvercle et ouvrez le couvercle de machine jusqu'à la butée.
Ouvrez le couvercle de cuve.
Couvercle de cuve
Boîte à produits

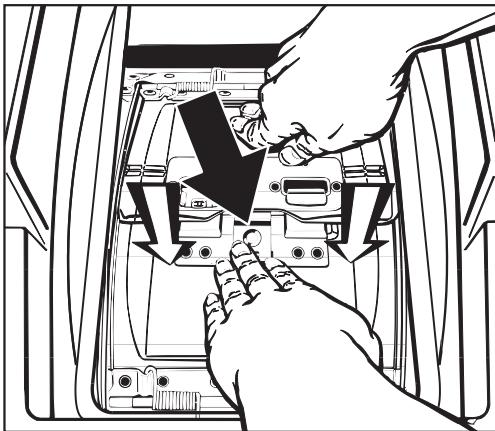

3 Ouvrez le tambour
Attention! Les deux parties du verrouillage de tambour sont montées sur ressorts.
- Maintenez la partie arrêtée de la main.
- Pressez la sécurité de verrouillage (flèche noire) tout en maintenant la partie avant jusqu'à ce qu'elle s'ouvre vers l'intérieur (sens de la flèche). Laissez s'ouvrir les deux parties du verrouillage de tambour en les accompagnant avec les mains.
Chargez le linge
Chargez le linge déplié dans le tambour sans tasser. Mélanger les pièces de différentes tailles permet de renforcer l'efficacité du lavage et de mieux répartir le linge à l'essorage.
Les textiles à plusieurs épaisseurs représentant une surface particulièrement fine et lisse peuvent se glisser dans la fente latérale entre les battants du couvercle et l'extérieur du tambour. Lavez donc toujours ce type de textiles dans un sac de lavage.
Utilisez la capacité de charge maximale du programme de lavage. La consommation d'eau et d'énergie est alors au niveau le plus faible par rapport à la quantité totale.
Une surcharge donne de mauvais résultats de lavage et augmente la formation de faux plis.
Fermez le tambour et le couvercle de cuve
Enoncez d'abord la partie avant puis la partie arrêtée jusqu'à ce que les deux crochets s'enclenchent de façon bien visible.
Si la fermeture n'est pas correcte, il y a risque de déterioration de la machine et du linge.
Nettoyez régulièrement la roulette dans le crochet de gauche afin que celle-ci tourne toujours correctement.

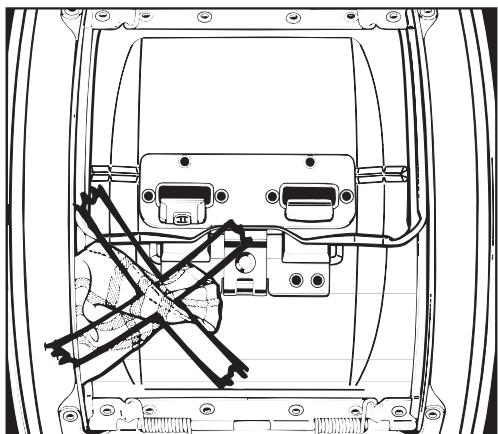

Veillez à ce qu'aucune pièce de linge ne reste bloquée dans le verrouillage de tambour.
Fermez le couvercle de cuve avec une légère pression sur le verrouillage de manière à ce qu'il s'enclenche nettement.
Si le couvercle de cuve n'est pas correctement fermé, le programme ne démarre pas et la diode Surdosage lessive clignote rapidement.
Importance d'un dosage correct... et conséquences d'un dosage insuffisant :
- Le linge n'est pas propre, il devient à la longue gris et rêche. Formation de petites boules de GRAISSE sur le linge.
- Dépôt de calcaire sur la résistance... et conséquences d'un surdosage de lessive :
- Une forte formation de mousse entravant le lavage et donnant un résultat de nettoyage, de rinçage et d'essorage imparfait,
- Une surconsommation d'eau (un rinçage supplémentaire est automatiquement déclenché),
- La pollution de l'environnement.

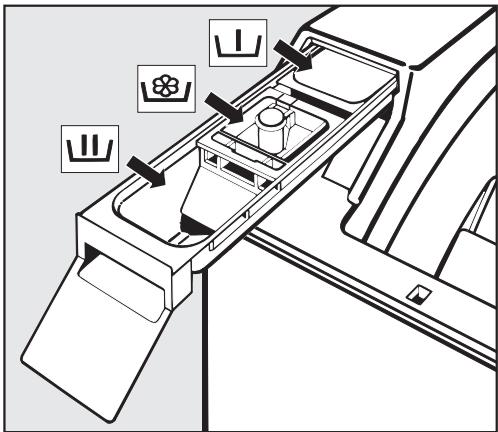

Tirez la boîte à produits et versez la lessive dans les compartiments.
Lessive pour le prélavage (si le prélavage est sélectionné, prendre 1/4 de la quantité de lessive recommandée)
L = Lessive pour le lavage trempage inclus
L = Assouplissant, produit détenu, ou amidon.
Consultez le chapitre "Lessives" pour davantage d'informations sur les lessives et leur dosage.
Repoussez la boîte à produit. Fermez le couvercle de la machine

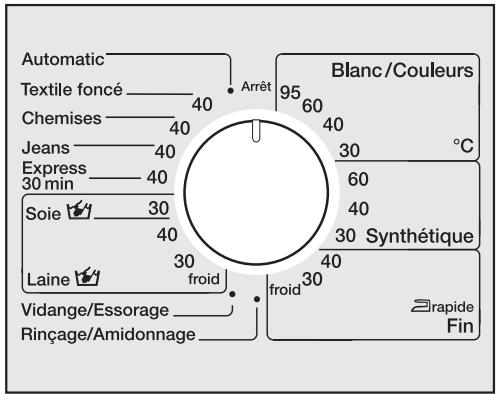

3 Sélectionnez le programme
Tournez le sélecteur de programmes sur le programme souhaité.

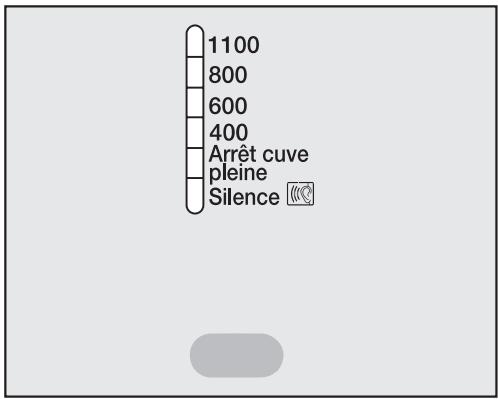

- Pressez la touche "Essorage" jusqu'à ce que la diode de la vitesse d'essorage sélectionnée s'allume.

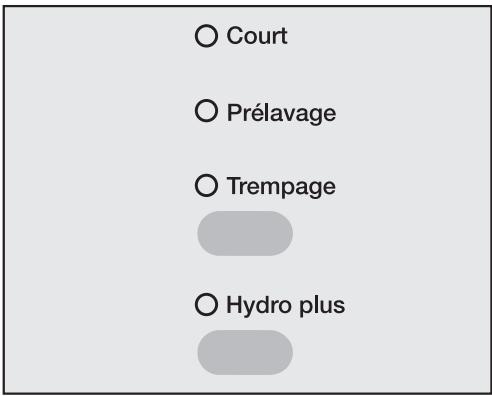

10 Sélectionnez une fonction additionnelle
La touche supérieure permet de sélectionner les fonctions additionnelles dans l'ordre suivant : Trempage ou Prélavage ou Court ou pas de sélection.
Avec la touche inférieure, vous pouvez sélectionner la fonction additionnelle Hydro plus.
■ Sélectionnez la fonction additionnelle souhaitée.
Toutes les fonctions additionnelles ne peuvent pas être sélectionnées avec certains programmes de lavage.
Si la sélection d'une fonction additionnelle est impossible, c'est que celle-ci n'est pas compatible avec le programme de lavage.
Démarrer le programme
Appuyez sur la touche Départ qui clignote.
Au début du programme, l'arrêt automatique du tambour est débloqué avec un bruit caractéristique suivi d'un déclic.
12 Déchargez le linge
A la fin du programme, la diode Infoissable/Arrêt s'allume.
À l'issue du programme, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture (positionnement et arrêt automatiques du tambour - idéal stop).
Appuyez sur la touche Couvercle : Ouvrez complètement le couvercle de machine. Ouvrez le couvercle de cuve.
Ouvrez la porte et enlevez le linge.
N'oubliez pas de linge dans le tambour ! Il pourrait rétrécir ou déteindre à la lessive suivante.
16 Arrêtez le lave-linge
Fermez le tambour et le couvercle de cuve afin d'éviter que des objets ne tombent dans le linge par inadvertance et n'abiment le linge. Fermez le couvercle de machine. - Arrêtez l'appareil avec la touche Marche/Arrêt et positionnez le sélecteur sur Arrêt.
Fonctions additionnelles
Vous pouvez compléter les programmes standard avec les fonctions additionnelles.
Courte
Pour les textiles avec des salissures légères sans taches apparentes.
Le temps de programme principal est raccourci.
En programmes Textile foncé et Jeans, 2 rincages sont effectués au lieu de trois.
Prélavage
Pour les textiles avec des salissures importantes (p. ex. poussière, sable).
Trempage
Pour les textiles particulièrement sales et tachés, (p. ex. sang, graisse, chocolat).
- Le temps de trempage peut être programmé entre 30 minutes et deux heures, par pas de 30 minutes.
- Le réglage d'usine est de deux heures.
Pour programmer un autre temps, voir le chapitre "Fonctions additionnelles", "Trempage".
Hydro plus
Si vous désirez utiliser davantage d'eau pour le lavage, vous avez le choix entre quatre options pour la touche Hydro plus. Ces options sont expliquées au chapitre "Fonctions optionnelles", paragraphe "Système Hydro plus".
Telle que la machine est livrée, il faut appuyer sur la touche Hydro plus pour augmenter le niveau d'eau lors du lavage et du rinçage.
Vitesse d'essorage final
| Programme | tr/min |
| Blanc/Couleurs | 1100 |
| Synthétique | 1100 |
| Fin | 600 |
| Automatic | 900 |
| Textile foncé | 1100 |
| Chemises | 600 |
| Jeans | 900 |
| Express 30 min | 1100 |
| Soie | 400 |
| Laine | 1100 |
| Vidange/Essorage | 1100 |
| Rinçage/Amidonnage | 1100 |
Vous pouvez réduire la vitesse d'essorage finale. Il est en revanche impossible de sélectionner une vitesse d'essorage supérieure à celle citée plus haut.
Essorage intermédiaire
Le linge est essoré après le lavage et entre les différents rincages. En cas de réduction de la vitesse d'essorage finale, la vitesse d'essorage intermédiaire est également réduite. Dans les programmes Blanc/Couleurs, un rinçage supplémentaire est ajusté lorsque la vitesse d'essorage est inférieure à 700 tr/min.
Pas d'essorage final (arrêt cuve pleine)
■ Sélectionnez l'Arrêt cuve pleine. Le linge reste à tremper dans l'eau du dernier rincage. Ceci permet de réduire la formation de plis lorsque les textiles ne sont pas enlevés immédiatement du lave-linge.
- Démarrer l'essorage final:
La diode Arrêt cuve pleine de la touche "Essorage" est allumée. Sélectionnez la vitesse d'essorage avec la touche "Essorage". Le lave-linge lance l'essorage final.
Terminer le programme:
Appuyez sur la touche Couvercle : L'eau est vidangée. Le couvercle s'ouvre.
Désactiver l'essorage intermédiaire et l'essorage final
■ Sélectionnez l'option Silence qui permet de supprimer l'essorage et d'éviter ainsi les désagréments liés au bruit. Après le dernier rinçage, l'eau est vidangée et la fonction Antifroissage est activée afin d'éviter la formation de plis. Ce réglage ajoute un rinçage en programmes Blanc/Couleurs, Synthétique et Automatic.
Tableau des programmes
| Blanc/Couleurs 95°C à 30°C 5,0 kg maximum |
| Type de textile | Linge en coton, lin ou tissu mélangié |
| Fonction addi-tionnelle | Trempage ou Préavage, Hydro plus, Court |
| Remarque à l'intention des instituts de contrôle :Programme Court : charge de 3,0 kg et fonction additionnelle Court |
| Synthétique 60°C à 30°C 2,5 kg maximum |
| Type de textile | Textiles en fibres synthétiques ou coton/polyester mélangié. |
| Fonction addi-tionnelle | Trempage ou Préavage, Hydro plus, Court |
| Fin 40°C à froid 1,0 kg maximum |
| Type de textile | Pour les textiles délicats en fibres synthétiques, textiles mélangés, rayonne.Voilages déclarés lavables en machine par le fabricant. |
| Fonction addi-tionnelle | Court ou préavage ou trempage |
| Conseil | - Effectuer de préférence un programme avec Préavage pour éliminer la poussière des rideaux.- Pour les voilages froissables, réduire la vitesse d'essorage ou désactiver l'essorage. |
| Automatic 40°C 3,0 kg maximum |
| Type de textile | Mélange de linge adapté aux programmes Blanc/Couleurs et Synthétique, trié suivant les couleurs. |
| Fonction addi-tionnelle | Trempage ou Préavage, Hydro plus, Court |
| Conseil | Lors de l'essorage final, la diode 1100 tr/mn s'allume. En réa-lité, le programme essore à 900 tr/mn pour ne pas abîmer le linge. |
| Textile foncé 40°C 3,0 kg maximum |
| Pièces | Pièces de linge fonçées en coton et en tissu mélangié. |
| Fonction addi-tionnelle | Court ou préavage ou trempage |
| Conseil | Retourner le linge pour le laver. |
| Chemises 40°C | 1,5 kg maximum |
| Fonction additionnelle | Prélavage ou trempage | |
| Conseil | - Vous pouvez préparer les cols et les manchettes s'ils sont très sales.
- Utiliser le programme Soie pour les chemises en soie. | |
| Jeans 40°C | 2,0 kg maximum |
| Fonction additionnelle | Court ou prélavage ou trempage | |
| Conseil | - Retourner les vêtements en jean pour les laver.
- Les vêtements en jean déteignent souvent un peu au premier lavage. Lavez les vêtements fonçés et clairs séparément.
- Lors de l'essorage final, la diode 1100 tr/mn s'allume. En réalisité, le programme essore à 900 tr/mn pour ne pas abîmer le linge. | |
| Express 30 min 40°C | 2,5 kg maximum |
| Type de textile | Petite charge de linge à rafraîchir. Le type de textiles correspond à Blanc/Couleurs. | |
| Soie 30°C | 1,0 kg maximum |
| Type de textile | Soie et tous tissus lavables main qui ne contiennent pas de laine. | |
| Fonction additionnelle | Hydro plus | |
| Conseil | Laver les bas fins et les soutien-gorges dans un filt de lavage. | |
| Laine 40°C à froid | 2,0 kg maximum |
| Type de textile | Laine et laine mélangée | |
| Vidange/Essorage | 5,0 kg maximum |
| Conseil | Vidange uniquement : régler la vitesse d'essorage sur Silence
Pour l'essorage du linge. Choisissez bien la vitesse d'essorage. | |
| Rinçage/Amidonnage | 5,0 kg maximum |
| Conseil | Pour l'amidonnage, le linge doit être récemment lavé mais non traité à l'assouplissant. | |
Déroulement de programme
| Lavage | Rinçage | Essorage |
| Niveau d'eau | Rythme de lavage | Niveau d'eau | Rinçages | Essorage intermédiaire | Essorage final |
| Blanc/Couleurs | ↓ | A | ↓ | 2-41) | ✓ | ✓ |
| Synthétique | ↓ | A | ↓ | 2-32) | ✓ | ✓ |
| Fin | ↓ | B | ↓ | 3 | - | ✓ |
| Automatic | ↓ | A | ↓ | 2-32) | ✓ | ✓ |
| Textile foncé | ↓ | A | ↓ | 3 | ✓ | ✓ |
| Chemises | ↓ | A | ↓ | 2 | - | ✓ |
| Jeans | ↓ | A | ↓ | 3 | - | ✓ |
| Express 30 min | ↓ | A | ↓ | 2 | ✓ | ✓ |
| Soie | ↓ | D | ↓ | 2 | - | ✓ |
| Laine | ↓ | C | ↓ | 2 | ✓ | ✓ |
| Vidange/ Essorage | - | - | - | - | - | ✓ |
| Rinçage/ Amidonnage | - | - | ↓ | 1 | - | ✓ |
|
| = niveau d'eau faible | A= rythme de lavage normal |
| = niveau d'eau intermédiaire | B= rythme délicat |
| = niveau d'eau élevé | C= Laine |
| D= Soie |
| Particularités sur le déroulement du programme, voir page suivante. |
Le lave-linge dispose d'une commande entièrement électronique avec capacité variable automatique. Le lave-linge calcule lui-même la consommation d'eau nécessaire, en fonction de la quantité et de la capacité d'absorption du linge charge. C'est pourquoi les programmes représentent des déroulements et des durées différentes.
Les déroulements de programme mentionnés ici sont toujours basés sur le programme standard pour une charge maximale. Les fonctions additionnelles ne sont pas prises en compte.
L'affichage de déroulement de votre lave-linge vous indique à tout moment du programme de lavage quelle est la phase en cours.
Particularités du déroulement :
Infoissable :
Le tambour tourne encore jusqu'à 30 minutes après la fin du programme afin d'éviter la formation de plis (exception : programme Laine). Le lave-linge peut être ouvert à tout instant. Exception : La fonction Infoissable n'est pas proposée en programme Laine.
1) Si la température sélectionnée est comprise entre 95°C et 60°C, 2 rincages sont effectués. En cas de sélection de température inférieure à 60°C, 3 rincages sont effectués. Un 3e ou 4e rincage est possible dans les cas suivants : - formation excessive de mousse dans le tambour - vitesse d'essorage final inférieure à 700 tr/mn - Sélection de Silence 2) Un troisième rincage est effectué en cas de :
Sélection de Silence
Annulation du programme
Vous pouvez interrompre votre programme de lavage à tout instant après le démarrage.
Tournez le sélecteur de programme sur Arrêt.
Le lave-linge vidange le bain lessiviel, le programme est interrompu et le couvercle s'ouvre.
Si vous souhaitez enlever le linge :
Ouvrez complètement le couvercle de machine. Ouvrez le couvercle de cuve. Ouvrez le tambour.
Si vous souhaitez sélectionner un autre programme :
Vérifiez s'il reste du produit lessiviel dans le tiroir à produits. Sinon, ajoutez-en. Fermez le couvercle de machine et sélectionnez un nouveau programme.
Interruption de programme
- Arrêtez le lave-linge avec la touche Marche/Arrêt. Pour poursuivre : ■ Enclenchez le lave-linge avec la touche Marche/Arrêt.
Pour modifier le programme
Une fois le programme démarré, il est impossible d'en changer. La diode Infrarouge/Arrêt clignote lorsque le sélecteur de programme est déplacé sur une autre position. Cela n'a pas d'influence sur le déroulement du programme.
Modification de la température
Jusqu'à 6 minutes après le départ, il est possible de modifier la température.
Modification de la vitesse d'essorage
Il est possible de modifier la vitesse d'essorage à tout moment.
Modification des fonctions additionnelles
Il est possible d'activer ou de désactiver la fonction additionnelle Hydro plus jusqu'à 6 mn après le départ.
Suppression d'une phase de programme
Tournez le sélecteur de programme sur Arrêt.
Dès que la diode de la phase de programme suivante clignote sur l'afficheur de déroulement :
- Repositionnez le sélection sur le programme de votre choix dans les 4 secondes.
Ajout/déchargement de linge
Vous pouvez ajouter/décharger du linge après le démarrage de l'appareil dans tous les programmes.
Appuyez sur la touche Couvercle.
Aopsis, le tambour s'arrête automatiquement sur la position la plus appropriée pour l'ouverture et est immobilisé (positionnement et arrêt automatiques du tambour - idéal stop). Le couvercle de machine s'ouvre.
Ouvrez complètement le couvercle de machine. Ouvrez le couvercle de cuve. Ouvrez le tambour. Ajoutez ou déchargez du linge. Fermez le tambour. Fermez bien le couvercle de cuve. Fermez le couvercle de machine.
Le programme reprend automatiquement.
Le couvercle ne s'ouvre pas lorsque :
- la température du bain est supérieure à 55° C.
- la phase Essorage final est atteinte.
Lessive appropriée
Vous pouvez utiliser toutes les lessives pour lave-linge. Les conseils d'utilisation et de dosage figurent sur l'emballage de la lessive.
| Universelle | Couleurs | Délicat |
| Blanc/Couleurs | X | X | |
| Synthétique | X | X | |
| Fin | | | X |
| Automatic | X | X | |
| Textile foncé | | X1) | |
| Chemises | X | X | |
| Jeans | | X1) | |
| Express | X | X | |
| Soie | | | X |
| Laine | Produit spécial laine |
| Rinçage/Amidonnage | Amidon liquide ou en poudre |
lessive liquide uniquement
Le dosage dépend :
- du degré de salissure du linge
Linge peu sale
Ne comporte pas de salissures ni de taches visibles. Les vêtements portent seulement l'odeur du corps.
Linge normalement sale
Les salissures sont visibles et/ou quelques petites taches sont reconnaisables.
Linge très sale
Traces de salissures et/ou de taches nettement reconnaissables.
Interrogez la Compagnie Distributrice d'eau si vous ne connaissez pas la zone de durée de l'eau courante à votre lieu d'habitation.
Duretés d'eau
| Zone de dureté | Dureté totale en mmol/l | Dureté français °f |
| douce (I) | 0 - 1,5 | 0 - 15 |
| intermédiaire (II) | 1,5 - 2,5 | 15 - 25 |
| dure à très dure (III) | plus de 2,5 | plus de 25 |
Anticalcaire
Si vous avez de l'eau appartenant aux zones de dureté II-III, vous pouvez ajouter un anticalcaire pour économiser de la lessive. Le dosage exact est indiqué sur l'emballage. Versez tout d'abord la lessive, puis l'anticalcaire.
Dans ce cas, versez la même dose de lessive qu'en zone de dureté I.
Utilisation de plusieurs produits de lavage
Si vous utilisez plusieurs produits, versez-les dans le compartiment dans l'ordre suivant :
- Lessive
- Anticalcaire
- Detachant
Cela assure un excellent entretien des produits.
L'assouplissant
rend au linge toute sa souplesse et diminue l'électricité statique en cas de séchage en machine.
Les produits de tenue
dont des amidons synthétiques qui donnent une meilleure tenue au linge.
L'amidon
donne au linge une belle tenue et un beau fini.
Adjonction automatique d'assouplissant, de produit de tenue ou d'amidon liquide
- Remplissez le produit correspondant dans le compartiment 82. Ne dépassez pas le repère maximum.
Le produit est entraîné au dernier rinçage. Il reste un peu d'eau dans le compartiment assouplissant en fin de programme.
Après plusieurs amidonnages automatiques, nettoyez la boîte à produits, en particulier le tuyau d'aspiration.
Utilisation d'un assouplissant, de produits de tenue ou d'amidon séparée
Dosez et préparez l'amidon comme indiqué sur l'emballage. - Remplissez le produit correspondant dans le compartiment. - Versez le produit poudre ou semi-liquide correspondant dans le compartiment. Tournez le sélecteur de programme sur la position Rinçage/Amidonnage. Sélectionnez une vitesse d'essorage. Appuyez sur la touche Départ.
Découler/teinter
N'utilisez pas de décolorants dans le lave-linge. La fréquence des teintures effectuées doit correspondre à une utilisation domestique moyenne. En effet, le sel utilisé pour la teinture peut attaquer l'acier inoxydable en cas d'utilisation intensive. Veuillez strictement vous conformer aux instructions du fabricant de la teinture.
Débrancher le lave-linge avant tout nettoyage ou entretien. Ne pas asperger le lave-linge avec un jet d'eau.
Nettoyage du tambour
Si vous lavez principalement à basse température et/ou avec de la lessive li-quoise, du mois et une odeur désagréable peuvent apparaître dans le lave-linge. Pour laver le tambour et éviter la formation d'odeurs, il est conseillé d'effectuer une fois par mois un programme de lavage à 60°C ou davantage avec de la lessive en poudre.
Nettoyage de la carrosserie et du bandeau de commande
N'utilisez pas de détergents contenant des solvants, de produits abrasifs, pour vitres ou multi-uses. Ils pourraient endommager les surfaces en plastique et d'autres pièces de l'appareil.
Nettoyez le lave-linge avec un chiffon légèrement mouillé avec un détergent non agressif ou de l'eau savonnée et séchez avec un chiffon doux. Nettoyez le tambour avec un produit spécial inox.
Nettoyage de la boîte à produits
Enlevez régulièrement les éventuels résidus de détergent.

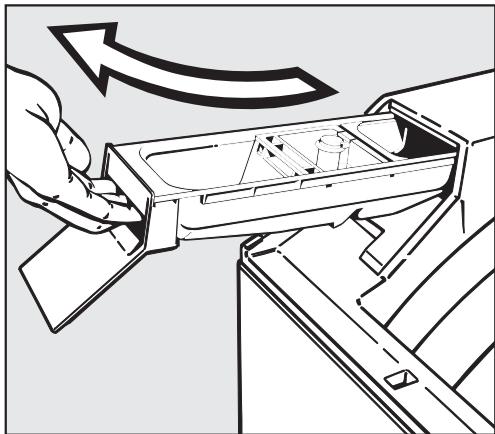

Sortez la boîte à produits. Nettoyez la boîte à produits avec de l'eau chaude.

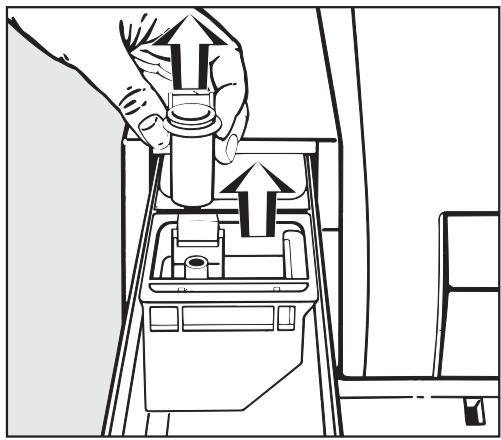

Sortez le compartiment à assouplissant et le tube d'aspiration (flèches). Nettoyez la boite à produits, le compartiment à assouplissant et le tube d'aspiration à l'eau chaude. Nettoyez également le tuyau sur lequel le tube d'aspiration s'emmanche.
Nettoyez le tube d'aspiration particulièrement soigneusement après plusieurs amidonnages. L'amidon liquide peut s'agglutiner.
Nettoyage du logement de la boîte à produits
Avec un goupillon, enlevez les restes de produit lessiuel et le dépôt de tartre des buses d'arrivée d'eau de la boîte à produits.
Nettoyage du filtre dans la conduite d'arrivée d'eau
Le lave-linge est équipé d'un filtre destiné à protégerr la valve d'arrivée d'eau.
Contrôlez le filtre logé à l'extrémité du tuyau d'arrivée d'eau tous les 6 mois. Il y a lieu de rapprocher les contrôles en cas de coupures fréquentes sur le réseau d'alimentation.
Fermez le robinet. Dévissez le tuyau d'arrivée d'eau du robinet.
Extrayez le joint caoutchouc 1. Saisissez la languette du filtre plastique 2 à l'aide d'une pince à bec fin et sortez-le. Nettoyez-le. Remontez les éléments.
Vissez le flexible solidement au robinet et ouvrez ce dernier. Resserrez l'écrou en cas de fuite.
Remontez impérativement le filtre après le nettoyage.
Que faire si...
Vous pouvez remédier vous-même à la plupart des anomalies qui peuvent se produire en utilisation quotidienne. Vous économiserez du temps et des frais en n'appelant pas immédiatement le Service après-vente.
Les tableaux suivants vous aideront à déceler les causes de la panne et à tracer la solution. Néanmoins, il faut savoir que :
Les interventions techniques doivent être exécutées exclusivement par des professionnels. Les réparations incorrectes peuvent entraîner de graves dangers pour l'utilisateur.
Le programme ne démarre pas.
| Message d'erreur | Cause possible | Solution |
| La diode Infoissable/Arrêt ne s'allume pas ou la touche Départ ne cli-gnote pas. | L'appareil n'est pas ali-menté. | Vérifiez si-
– la fiche est branchée-
– le fusible est en bon état. |
| Le programme Vidange/Essorage ne démarre pas lorsque vous le sélectionnez. | La "Première mise en ser-vice" n'a pas été ef-fectuée. | Reportez vous au cha-pitre "Première mise en service" et suivez les ins-tructions. |
| La diode Surdosage les-sive clignote rapide-ment et le programme ne démarre pas. | Le couvercle de cuve n'est pas fermé. | Ouvrez le couvercle de machine et fermez bien le couvercle de cuve. |
| Le programme de lavage a été interrompu et un message d'erreur s'affiche. |
| Message d'erreur | Cause possible | Solution ① |
| La diode de contrôle Vidange clignote. | La vidange est bloquée. | Nettoyez le filtré et la pompe de vidange comme dans le chapitre "Recherche des anomalies" paragraphe "Déver-rouillage de couvercle ma-nuel en cas de vidange obstruée et/ou de panne de courant". |
| Le tuyau de vidange est trop haut. | Hauteur de refoulement max.: 1 m |
| La diode de contrôle Arrivée d'eau cli-gnote. | L'arrivée d'eau est fermée. | Ouvrez le robinet. |
| Le filtré dans le tuyau d'arrivée d'eau est bou-ché. | Nettoyez-le. |
| Les diodes de contrôle-le Arrivée d'eau et Vi-dange clignotent. | Le système anti-fuites Watercontrol s'est dé-clenché. | Contactez le service après-vente. |
| La diode Trempage/ Prélavage ou Rinçage clignote. | Anomalie. | Reliancez le programme. Si le message d'erreur apparait de nouveau, appepezlez le S.A.V. |
Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/Arrêt et positionnez le sélecteur sur Arrêt.
| Le programme de lavage se déroule comme d'habitude, mais un message d'erreur s'affiche. |
| Message d'erreur | Cause possible | Solution ① |
| La diode de contrôle Vidange clignote. | La vidange est difficile. | Nettoyez le filtré et la pompe de vidange comme dans le chapitre "Recherche des anomalies" para-graphe "Déverrouillage de cou-vercle manuel en cas de vidange obstruée et/ou de panne de courant". |
| La diode de contrôle Arrivée d'eau cli-gnote. | L'arrivée d'eau est difficile. | Vérifiez si – le robinet est suffisamment ou-vert. – le tuyau d'arrivée est plié. |
| Le filtré dans le tuyau d'arrivée d'eau est encrassé. | Nettoyez-le. |
| La diode de contrôle Arrivée d'eau cli-gnote. | Pendant le lavage, une mousse exces-sive s'est formée. | A la prochaine lessive, mettez moins de produit et suivez les in-dications du fabricant. |
| La diode Lavage cli-gnote dans l'affi-cheur de déroulement. | Anomalie. | Reliance le programme. Si le message d'erreur apparait de nouveau, appelez le S.A.V. |
| La diode Infois-sable/Arrêt clignote dans l'afficheur de déroulement. | La position du selectiveur de programme a été modifiée après le lancement du programme. Tournez le selectiveur de programme sur la position d'origine. |
Pour éliminer le message d'erreur : arrêtez l'appareil avec la touche Marche/Arrêt et positionnez le sélecteur sur Arrêt.
| Anomalies générales ou résultat de lavage insatisfaisant. |
| Anomalie | Cause possible | Solution |
| L'appareil vibrependant l'essorage. | Le lave-linge n'est pas bien d'aplomb. | Redressez le lave-linge en dévisant les pieds. |
| Le linge n'est pas essoré comme d'habitude. | La vitesse d'essorage sélectionnée était trop faible. | Sélectionnez une vitesse d'essorage plus rapide lors du prochain lavage. |
| On entend des bruits de pompe in-habituels. | Ce n'est pas un début. Les bruits d'aspiration en début et en fin de vidange sont normaux. |
| Des résidus de les-sive relativement gros restent dans la boîte à produits. | La pression d'eau n'est pas suffisante. | - Nettoyez le filtré dans le tuyau d'arrivée d'eau.
- Enforcez eventuellement la touche Hydro plus. |
| Les lessives en poudre utilisées avec un anticalcaire ont tendance à coller. | Versez à l'avirrer la dessive puis le produit anticalcaire dans la boîte à produits. |
| L'assouplissant n'est pas entrainé complètement ou il reste encore trop d'eau dans le com-partiment Ⓒ. | Le tube d'aspiration n'est pas posé correctement ou est obstrué. | Nettoyez le tube d'aspiration, cf. chapitre "Nettoyage et Entretien", Paragraphe "Nettoyage de la boîte à produits". |
| Défaut | Cause possible | Solution |
| Le linge n'est pas propre avec la lessive liquide. | Les lessives liquides ne contiennent pas d'agent de blanchiment. Les ta-ches de fruit, café ou thé ne sont pas éliminées. | - Utilisé de la lessive en poudre contenant des agents de blanchiment.- Versez du détachant dans le compartment L' et la lessive liquide dans une boule-doseuse.- Ne mélangez jamais lessive li- quide et détachant dans la boîte à produits. |
| Des résidus élas-tiques gris adhé-rent au linge lavé. | You've avez versé trop peu de lessive ; le linge était fortement taché de graissse (huiles, crèmes). | - Versez davantage de lessive ou utilisez des lessives liqui- des pour le linge portant ce type de taches.- Faites fonctionner le programme Blanc/Couleurs 60°C à vide avec de la lessive liquide avant le prochain lavage. |
| Des résidus blanchâtres res-semblant à de la lessive apparais-SENT sur le linge foncé. | La lessive contient des composants anticalcaires insolubles (zéolithes) qui se sont fixés sur le linge. | - Essayez d'enlever les résidus de produit avec unerosse sur le linge sec.- Lavez le linge à l'avirnir avec de la lessive liquide. Celle-ci ne contient pas de zéolithes. |
| De la mousse s'échappe par l'avant du lave-linge. | Pendant le lavage, une mousse excessive s'est formée. | Mettez moins de lessive au pro-chain lavage. Veuillez respecter les indications de dosage sur l'emballage de la lessive. |
| Problème d'ouverture ou de fermeture. |
| Anomalie | Cause possible | Solution |
| L'ouverture de tambour n'est pas en haut. | Un déséquilibre a empechéé que le position-nement automatique du tambour s'effectue non-malement. | Tournez le tambour sur la bonne position (jusqu'à ce que l'arrêt de tambour s'en-clenché).Veillez dorénavant à mesure de grandes et de petites pieces de linge dans le tambour. Mélanger les pieces de différentes tailles permet de renforcer l'efficacité du lavage et de mistrés répartir le linge à l'essorage. |
| Le couvercle de machine ne s'ouvre pas. | Le lave-linge n'est pas raccordé électriquement. | Branchez la fiche de l'appa-reil dans la prise. |
| Le lave-linge n'est pas enclenché. | Enclenchez le lave-linge avec la touche Marche/Arrêt. |
| Panne de courant. | Ouvrez le couvercle, comme décrit à la fin de ce chapitre. |
| Le couvercle est bloqué dès que le bain dépasse 55°C afin d'éviter toute brûlle. |
Déverrouillage de couvercle manuel en cas de vidange obstruée et/ou de panne de courant
Ouvrez la trappe de vidange avec le déverrouilleur jaune.
Vidange obstruée
Si la vidange est obstruée, le lave-linge peutContainir une quantité d'eau assez importante (max. 25 I).
Attention: risque de brûlure si un programme haute température était en cours!

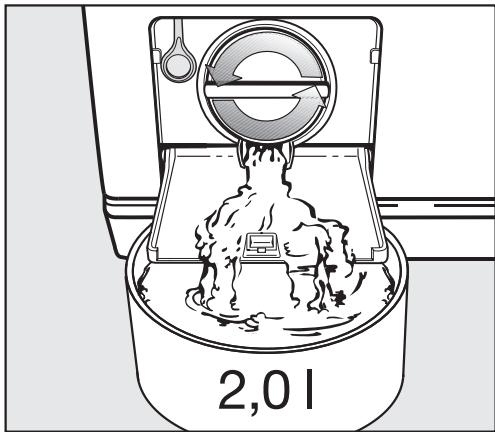

Vidange
Placez une bassine sous la trappe.
Ne dévissez pas complètement le filtre.
Dévissez le filtre jusqu'à ce que de l'eau s'écoule.
Pour interrompre la vidange :
■Refermez le filtre.
Dès que l'écoulement d'eau est fini :
Dévissez complètement le filtre.
Nettoyez bien le contrôle.
Vérifiez si la turbine tourne facilement. Sinon, enlevez les corps étrangers (boutons, pièces etc.) et nettoyez l'intérieur. Remontez le filtre et verrouillez-le bien.
De l'eau s'écoule du lave-linge si le filtre n'est pas remonté et visser à fond.
Ouverture du couvercle de machine
Assurez-vous que le tambour est à l'arrêt avant de décharger le linge. Ne mettez jamais les mains dans un tambour qui tourne encore, vous risquez de vous blesser.
Tirez le déverrouillage de secours jusqu'à ce que le couvercle de machine s'ouvre. Ouvrez le couvercle de cuve.
Réparations
En cas de pannes auxquelles vous ne pouvez remédier vous-même, contactez :
-PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC -PMC - le service après-venture Miele.
Veuillez indiquer le modèle et la référence de votre lave-linge. Vous trouvez la référence du modèle sur la plaque signalétique sur la paroi arrière de l'appareil.
Actualisation de la programmation (diode PC)
La diode PC est prévue pour l'actualisation par un technicien des programmes de lavage en fonction des évolutions techniques prévisibles.
La programmation de votre lave-linge pourra ainsi être adaptée aux progrès en matière de lessive, textiles et procédés de lavage.
Miele vous signalera les possibilités d'actualiser votre lave-linge.
Conditions et période de garantie
Ce lave-linge bénéficie d'une garantie de 1 an.
Vous trouverez de plus amples informations sur les conditions de garantie dans le livre de garantie.
Accessoires en option
Les accessoires de ce lave-linge sont disponibles chez les revendeurs Miele ou au SAV Miele.
Vue de face
(1) Branchement électrique ② Tuyau d'arrivée ③ Couvercle avec bandeau de commande ④ Trappe d'accès au filtre, à la pompe et au déverrouillage manuel
⑤ Pieds (6) Tuyau de vidange couplé (avec crosse pivotante et amovible) et les différentes évacuations possibles

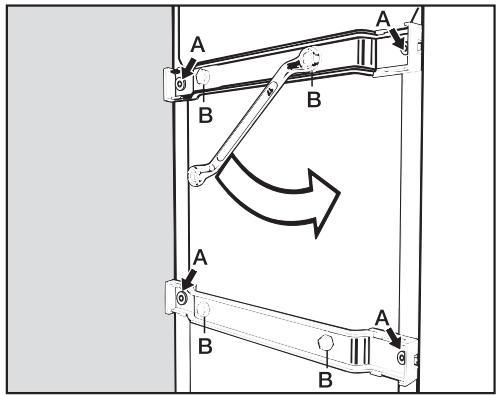

Démontage des sécurités de transport
- Transportez le lave-linge jusqu'à son emplacement.
Dévissez les quatre vis extérieures A et retirez-les. Dévissez complètement les quatre vis B. Ces vis doivent rester sur les sécurités de transport.
Enlevez les sécurités de transport.
Après avoir enlevé les tiges de transport, refermez les orifices. S'ils ne sont pas obturés, ils peuvent présenter un risque de blessure.

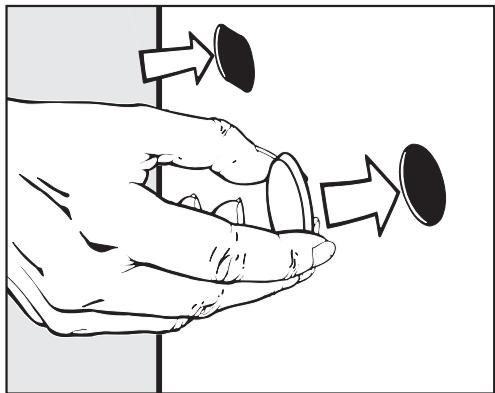

Fermez les quatre grands trous avec des caches.
Conservez les sécurités de transport et les vis. Les sécurités de transport doivent être montées avant tout transport du lave-linge (par ex. lors d'un déménagement) !
Remontage des sécurités de transport
Le remontage se fait en sens inverse du démontage.
Ajustage
Installez toujours l'appareil d'aplomb et de façon stable.
Lieu d'installation
Un plancher en béton est le mieux adapté. Il ne transmet pas de vibrations, contrairement à un plancher en bois ou un sol "mou".
Les pieds de l'appareil et le sol doivent être secs sinon le lave-linge peut déraper lors de l'essorage.
Evitez d'inverser la machine sur des revêtements de sol mous, car elle peut vibrer pendant l'essorage.
Sur un plancher en bois :
- placez l'appareil sur une planche en bois (min. 60 × 45 × 3 cm). Cette planche devra recouvrir le plus de solives possible ; vissez-la sur elles et non pas uniquement sur les lattes de plancher.
- installez la machine dans la mesure du possible dans un angle de la pièce. La stabilité du plancher y est commune.
Dévissage et blocage des pieds
Compensez les inégalités du sol avec les pieds à vis.
Dévissez le pied (éventuellement les deux pieds) jusqu'à ce que le lave-linge soit droit. - Maintenez le pied avec une pince multiprises. Vissez le contre-écrou à fond contre la carrosserie avec un tournevis.
Le système watercontrol miele
Le système anti-fuites Watercontrol Miele vous protège contre les risques de dégâts des eaux liés au lave-linge.
Ce système comporte trois éléments :
1) le tuyau d'arrivée d'eau 2) l'électronique et le boîtier 3) le tuyau de vidange
Le tuyau d'arrivée d'eau
- protection contre l'éclatement du tuyau
Le tuyau d'arrivée d'eau présente une pression d'éclatement supérieure à 7 000 kPa.
2) L'électronique et le boîtier
Les fuites d'eau liées à une mauvaise étanchéité du lave-linge sont recueillies dans la tôle de fond. Un interrupteur à flotteur coupe les vannes d'arrivée d'eau. L'arrêtée d'eau est interrompue et l'eau se trouvant dans la cuve est vidangée.
- La sécurité anti-débordement
Ceci évite que le lave-linge déborde suite à une arrivée d'eau incontrôlée. Si le niveau d'eau dépasse un certain niveau, la pompe de vidange est réactivée et l'eau est vidangée de façon contrôlée.
3) Le tuyau de vidange
Le tuyau de vidange est protégé par un système d'aération. Ceci permet d'éviter que le lave-linge soit vidé par l'aspiration.
Arrivée d'eau
Le raccordement du lave-linge à la conduite d'arrivée d'eau peut s'effectuer sans antiretour car il est construit suivant les normes DIN.
La pression doit impérativement être comprise entre 100 kPa et 1 000 kPa. En cas de pression supérieure à 1 000 kPa, l'installation d'un réducteur de pression est indispensable.
Pour le raccordement, l'utilisateur doit prévoir des robinets d'arrêt avec raccord filtré 3/4" (20/27). Si vous ne disposez pas d'un robinet de ce type, faites-le monter par un installateur/agréé.
Le raccord filté est sous pression. Contrôlez par conséquent si le raccordement est étanche en ouvrant lentement le robinet d'eau. Modifiez eventuellement la position du joint et du raccord filtré.
Ce flexible n'est pas conçu pour l'eau chaude.
Entretien
En cas de remplacement, n'utilise que le flexible d'origine Miele avec une pression d'éclatement supérieure à 7 000 kPa.
Le filtre situé dans l'écrou filet à l'extrémité libre du flexible d'arrivée d'eau ne doit pas être enlevé.
Vidange de l'eau
Le bain est vidangé par une pompe de vidange d'une hauteur de refoulement de 1 m. Posez le tuyau sans coude, afin de ne pas gêner la vidange. La crosse à l'extrémité du tuyau est pivotante et amovible.
La longueur de tuyau disponible va jusqu'à 5 mètres. Il est disponible auprès du SAV Miele ou des revendeurs spécialisés.
Possibilités de vidange :
- Suspension dans un lavabo ou un évier :
Attention :
- Bloquez le flexible pour éviter qu'il ne dérape.
- Si le bain est vidangé dans un lavabo, il faut qu'il s'écoule suffisamment vite. Sinon l'eau risque de déborder ou une partie de l'eau vidangée risque d'être réaspirée dans le lave-linge.
- Raccordement à un tuyau d'évacuation plastique avec manchon caoutchouc (siphon non indispensable).
- Evacuation dans une vidange au sol (puits d'écoulement).
- Raccordement à un lavabo avec raccord plastique.
Attention:
① Embout ② Écrou moleté pour évier ③ Collier de serrage (4) Extrémité du tuyau
Fixez l'embout ① avec l'écrou moleté ② sur le siphon du lavabo. Enoncez l'extrémité du tuyau ④ sur l'embout ①. Fixez le collier de serrage ③ juste derrière l'écrou moleté avec un tournevis.
Branchement électrique
Ce lave-linge est livré avec un cordon d'alimentation équipé d'une prise, prêt à être branché en monophasé ~ 230 V 50 Hz.
Ne raccordez cet appareil qu'à une prise avec mise à la terre.
La prise avec mise à la terre doit toujours être accessible pour pouvoir débrancher le lave-linge de l'alimentation électrique.
Le branchement doit être conforme aux normes EDF.
Il est interdit de brancher l'appareil en utilisant des rallonges, boîtiers multiprises, etc. pour éviter tout risque d'incendie potentiel.
Il est recommandé de monter en amont de l'appareil un disjoncteur différentiel avec courant de déclenchement à 30 mA.
Dans ce cas, utiliser uniquement un disjoncteur de type A.
La plaque signalétique vous indique la puissance de raccordement et le fusible. Comparez ces indications avec celles de votre réseau électrique.
| | Charge | Consommations |
| Energie en kWh | Eau en l | Durée court | normal |
| Blanc/ Couleurs | 95°C | 5,0 kg | 1,75 | 47 | | 2 h 12 min |
| 60°C1) | 5,0 kg | 0,93 | 47 | | 1 h 52 min |
| 60°C | 2,5 kg | 0,73 | 40 | 59 min | |
| 40°C1) | 5,0 kg | 0,60 | 54 | | 2 h 08 min |
| 40°C2) | 2,5 kg | 0,36 | 40 | 59 min | |
| Synthétique | 40°C1) | 2,5 kg | 0,45 | 45 | 1 h 02 min | 1 h 19 min |
| Fin | 30°C | 1,0 kg | 0,30 | 65 | 43 min | 58 min |
| Automatic | 40°C | 3,0 kg | 0,30 - 0,45 | 35 - 50 | 57 min | 1 h 12 min |
| Textile foncé | 40°C | 3,0 kg | 0,58 | 55 | 1 h 05 min | 1 h 15 min |
| Chemises | 40°C | 1,5 kg | 0,45 | 44 | - | 55 min |
| Jeans | 40°C | 2,0 kg | 0,50 | 45 | 53 min | 1 h 00 min |
| Express 30 min | 40°C | 2,5 kg | 0,30 | 34 | - | 31 min |
| Soie | 30°C | 1,0 kg | 0,25 | 39 | - | 35 min |
| Laine | 30°C | 2,0 kg | 0,23 | 39 | - | 40 min |
Remarque à l'intention des instituts de contrôle :
1) Essais suivant EN 60456 2) Programme court pour les instituts de contrôle ; la fonction additionnelle Court doit être sélectionnée.
Les consommations peuvent différer des valeurs annoncées en fonction de la pression, dureté et température d'entrée d'eau, de la température ambiante, du type et de la quantité du linge, des variations de tension sur le réseau et des fonctions additionnelles sélectionnées.
| Hauteur | 900 mm |
| Hauteur, couvercle relevé | 1390 mm |
| Largeur | 454 mm |
| Profondeur | 600 mm |
| Poids à vide | 91 kg |
| Capacité | 5,0 kg de linge sec |
| Tension | voir plaque signalétique |
| Puisance de raccordement | voir plaque signalétique |
| Fusible | voir plaque signalétique |
| Consommations | cf. chapitre consommations |
| Pression min. au robinet | 100 kPa (1bar) |
| Pression d'eau max. | 1 000 kPa (1bar) |
| Longueur du tuyau d'accidée d'eau | 2,50 m |
| Longueur du tuyau de vidange | 1,50 m |
| Longueur du cordon d'alimentation | 2,40 m |
| Hauteur de refoulement max. | 1,00 m |
| Longueur de refoulement max. | 5,00 m |
| Labels de conformité | voir plaque signalétique |
Système hydro plus
Avec le réglage Hydro plus, vous pouvez individualiser la fonction optionnelle Hydro plus.
Vous avez le choix entre quatre réglages :
Option 1:
davantage d'eau au remplissage
Option 2 :
davantage d'eau au lavage et au réglage (réglage d'usine)
Option 3 :
un rinçage supplémentaire en programmes Blanc/Couleurs et Synthétique
Option 4 :
davantage d'eau au lavage et au rinçage et un rinçage supplémentaire en programmes Blanc/Couleurs et Synthèse tique
Pour programmer et enregistrer, effectuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.
Condition :
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenez-la enfoncée pendant les opérations 2 à 3. Enclenchez le lave-linge avec la touche Marche/Arrêt. 3 Attendez que la diode de la touche Départ s'allume. 4... puis relâchez la touche Départ. • Tournez le sélecteur sur le programme Blanc/Couleurs 60°C
La diode Trempage/Prélavage clignote 2 fois toutes les deux secondes et indique ainsi que le réglage d'usine est sur l'option 2.
En appuyant sur la touche Départ vous pouvez sélectionner différentes options.
La diode Trempage/Prélavage
- clignote 1 fois = réglage 1
- clignote 2 fois = réglage 2
- clignote 3 fois = réglage 3
- clignote 4 fois = réglage 4
7 Arrêtez le lave-linge avec la touche Marche/Arrêt.
La touche Hydro plus est maintenant affectée au réglage que vous avez besoin. Celui-ci reste enregistré jusqu'à ce qu'un autre réglage soit programmé.
Décicat
Lorsque la fonction Délicat est activée, le rythme du tambour est plus lent, pour laver les textiles peu sales avec plus de douceur.
Vous pouvez activer le rythme Délicat en programmes Blanc/Couleurs, Express et Automatic.
Si Délicat est programmé, chaque cycle de ces programmes sera lavé avec le rythme Délicat.
Délicat est désactivé en sortie d'usine.
Pour programmer et enregistrer, effectuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenez-la enfoncée pendant les opérations 2 à 3. Enclenchez le lave-linge avec la touche Marche/Arrêt. 3 Attendez que la diode de la touche Départ s'allume. 4... puis relâchez la touche Départ. • Tournez le sélecteur sur le programme Blanc/Couleurs 40°C
La diode Trempage/Prélavage
ne clignote pas = Délicat est désactivé.
clignote = Délicat est activé.
Pour activer ou désactiver la fonction Délicat, il suffit d'appuyer sur la touche Départ. Arrêtez le lave-linge avec la touche Marche/Arrêt.
Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit program mé.
Refroidissement du bain lessiviel en programme blanc/ couleurs
Une entrée d'eau supplémentaire intervient en fin de lavage pour refroidir le bain.
Le refroidissement du bain est effectué si la température 95°C est sélectionnée.
Il est conseillé d'activer le refroidissement du bain dans les cas suivants :
- pour éviter tout risque d'ébouillantage si le tuyau d'évacuation est fixé dans un lavabo ou un évier.
- dans les bâtiments non pourvus d'un tuyau d'évacuation conforme à DIN 1986.
Le refroidissement du bain lessiviel dans le programme Blanc/Couleurs n'est pas activé au départ de l'usine.
Pour programmer et enregistrer, effectuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenez-la enfoncée pendant les opérations 2 à 3. Enclenchez le lave-linge avec la touche Marche/Arrêt. 3 Attendez que la diode de la touche Départ s'allume. 4 Puis relâchez la touche Départ. • Tournez le sélecteur sur le programme Blanc/Couleurs 30°C
La diode Trempage/Prélavage
ne clignote pas = le refroidissement du bain lessiviel est désactivé.
clignote = le refroidissement du bain lessiviel est activé.
Pour activer ou désactiver le refroidissement du bain lessiviel, appuyer sur la touche Départ. Arrêtez le lave-linge avec la touche Marche/Arrêt.
Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit program mé.
Fonction mémoire
Au lancement du programme, l'appareil sélectionne les paramètres : fonction additionnelle et/ou vitesse d'essorage modifiée.
Lorsque le programme standard est de nouveau sélectionné, le lave-linge affiche les fonctions additionnelles et/ou vitesse d'essorage enregistrées.
La fonction mémoire est désactivée au départ usine.
Pour programmer et enregistrer, effectuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenez-la enfoncée pendant les opérations 2 à 3. Enclenchez le lave-linge avec la touche Marche/Arrêt. 3 Attendez que la diode de la touche Départ s'allume. 4... puis relâchez la touche Départ. • Positionnez le sélecteur de programme sur Synthétique 60°C
La diode Trempage/Prélavage
ne clignote pas = la fonction mémoire est désactivée.
clignote = la fonction mémoire est activée.
Vous pouvez activer ou désactiver la fonction mémoire en pressant la touche Départ. Arrêtez le lave-linge avec la touche Marche/Arrêt.
Le réglage choisi est maintenant enregistré jusqu'à ce qu'un autre réglage soit programmé.
Temps de trempage
Vous pouvez effectuer un temps de trempage au choix entre 30 minutes et deux heures (par pas de 30 minutes) à la touche Trempage.
Si vous sélectionnez la fonction additionnelle Trempage, le temps du trempage sera ajouté au programme de la lessive.
La touche Trempage est réglée sur un temps de trempage de deux heures en usine.
Pour programmer et enregistrer, effectuez les opérations 1 à 7.
Les fonctions optionnelles sont activées à l'aide de la touche Départ et du sélecteur de programme. La touche Départ et le sélecteur de programme possèdent en effet une seconde fonction qui n'apparaît pas sur le bandeau de commande.
- Le lave-linge a été arrêté avec la touche Marche/Arrêt.
- Le lave-linge est fermé.
- Le sélecteur de programme est positionné sur Arrêt.
1 Pressez la touche Départ et maintenez-la enfoncée pendant les opérations 2 à 3. Enclenchez le lave-linge avec la touche Marche/Arrêt. 3 Attendez que la diode de la touche Départ s'allume... 4... puis relâchez la touche Départ. 5 Positionnez le sélecteur de programme sur Synthétique 40°C La diode de contrôle Trempage/Prélavage clignote 1 fois toutes les deux secondes, pour indiquer que le temps de trempage réglé en usine est de deux heures. En appuyant sur la touche Départ vous pouvez sélectionner différentes options.
La diode trempage/prélavage
- clignote 1 fois = 2 h de temps de trempage
- clignote 2 fois = 1 h 30 de temps de trempage
- clignote 3 fois = 1 h de temps de trempage
- clignote 4 fois = 30 min de temps de trempage
Arrêtez le lave-linge avec la touche Marche/Arrêt.
La durée est maintenant affectée à la touche Trempage. Celle-ci reste enregistrée jusqu'à ce qu'une autre durée soit programmée.
MIELE France
Siège social
93151 Le Blanc-Mesnil CEDEX
9 av. Albert Einstein - Z.I. du Coudray
R. C. S. Bobigny B 708 203 088
Galerie Miele Paris
55, Boulevard Malesherbes
75008 Paris
Service consommateurs
N°AUDIOTEL : 0 892 68 52 20
(0,34 € TTC/min)
Miele Assistance
N°Azur 0810061000
PRIX APPEL LOCAL
Pièces détachées et accessoires
N°AUDIOTEL : 0 892 68 70 35
(0,34 € TTC/min)
Site Internet : http://www.miele.fr
