Aurora Ryzen Edition R14 - Ordinateur de bureau ALIENWARE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Processeur	AMD Ryzen 7 5800X
Carte graphique	NVIDIA GeForce RTX 3070
Mémoire RAM	16 Go DDR4
Stockage	1 To SSD NVMe
Système d'exploitation	Windows 11 Home
Connectivité	Wi-Fi 6, Bluetooth 5.1
Ports USB	4 x USB 3.2, 2 x USB-C
Dimensions	Height: 51.5 cm, Width: 23.5 cm, Depth: 51.5 cm
Poids	10.5 kg
Maintenance	Accès facile aux composants internes pour mise à niveau
Sécurité	Protection par mot de passe BIOS, châssis verrouillable
Garantie	1 an de garantie limitée
Utilisation recommandée	Jeux vidéo, création de contenu, multitâche intensif

FOIRE AUX QUESTIONS - Aurora Ryzen Edition R14 ALIENWARE

Comment puis-je mettre à jour les pilotes de mon ALIENWARE Aurora Ryzen Edition R14 ?

Vous pouvez mettre à jour les pilotes en visitant le site officiel d'ALIENWARE, en accédant à la section 'Support' et en recherchant votre modèle. Téléchargez et installez les pilotes les plus récents.

Mon ordinateur ne s'allume pas, que dois-je faire ?

Vérifiez que l'ordinateur est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est bien connecté à l'ordinateur et à la prise. Si cela ne fonctionne pas, essayez de maintenir le bouton d'alimentation enfoncé pendant 10 secondes.

Comment puis-je améliorer les performances de mon ALIENWARE Aurora ?

Vous pouvez améliorer les performances en ajoutant de la mémoire RAM, en remplaçant le disque dur par un SSD ou en mettant à jour la carte graphique. Assurez-vous également que votre système est exempt de logiciels indésirables et que votre système d'exploitation est à jour.

Comment réinitialiser mon ALIENWARE Aurora aux paramètres d'usine ?

Pour réinitialiser votre ordinateur, allez dans 'Paramètres', puis 'Mise à jour et sécurité' et sélectionnez 'Récupération'. Sous 'Réinitialiser ce PC', cliquez sur 'Commencer' et suivez les instructions à l'écran.

Que faire si mon écran reste noir ?

Vérifiez d'abord les connexions entre votre ordinateur et votre écran. Testez un autre câble ou un autre écran si possible. Si le problème persiste, essayez de démarrer l'ordinateur en mode sans échec.

Comment nettoyer l'intérieur de mon ALIENWARE Aurora ?

Éteignez et débranchez l'ordinateur avant de le nettoyer. Ouvrez le boîtier et utilisez de l'air comprimé pour enlever la poussière des composants. Évitez de toucher les composants internes avec vos mains pour prévenir les décharges électrostatiques.

Mon ordinateur fait des bruits étranges, que cela signifie-t-il ?

Des bruits inhabituels peuvent indiquer un problème avec le disque dur ou les ventilateurs. Il est recommandé d'effectuer une sauvegarde de vos données et de contacter le support technique pour un diagnostic plus approfondi.

Comment vérifier la température de mon processeur ?

Vous pouvez utiliser des logiciels de surveillance comme HWMonitor ou MSI Afterburner pour vérifier la température de votre processeur. Assurez-vous que le système est bien ventilé pour éviter la surchauffe.

Où puis-je trouver le numéro de modèle de mon ALIENWARE Aurora ?

Le numéro de modèle se trouve généralement sur une étiquette à l'arrière de l'ordinateur ou sur le côté du boîtier. Vous pouvez également le trouver dans les paramètres système sous 'À propos de ce PC'.

Comment configurer le RGB de mon ALIENWARE Aurora ?

Utilisez le logiciel Alienware Command Center pour personnaliser les lumières RGB de votre ordinateur. Vous pouvez choisir parmi différents effets et couleurs selon vos préférences.

MODE D'EMPLOI Aurora Ryzen Edition R14 ALIENWARE

AlienwareAuroraRyzenEditionR14 Manuel de maintenance Modèle réglementaire: D30M Type réglementaire: D30M003 Juin 2023 Rév. A04Remarques, précautions et avertissements REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit. PRÉCAUTION : ATTENTION vous avertit d’un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire

• de décès. ©2021-2023 DellInc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de DellInc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.Table des matières Chapitre 1: Intervention à l’intérieur de votre ordinateur p. 6
• Avant d’intervenir à l’intérieur de votre ordinateur p. 6
• Consignes de sécurité p. 6
• Instructions relatives à la sécurité p. 7
• Protection contre les décharges électrostatiques p. 7
• Kit ESD d'intervention sur site p. 8
• Transport des composants sensibles p. 9
• Après une intervention à l’intérieur de votre ordinateur p. 9
• Chapitre 2: Retrait et installation de composants p. 10
• Vue intérieure de l’ordinateur p. 10
• Composants de la carte système p. 12
• Outils recommandés p. 13
• Liste des vis p. 13
• Gaine de câble p. 14
• Retrait de la gaine de câble p. 14
• Installation de la gaine de câble p. 15
• Panneau latéral gauche p. 16
• Retrait du panneau latéral gauche p. 16
• Installation du panneau latéral gauche p. 17

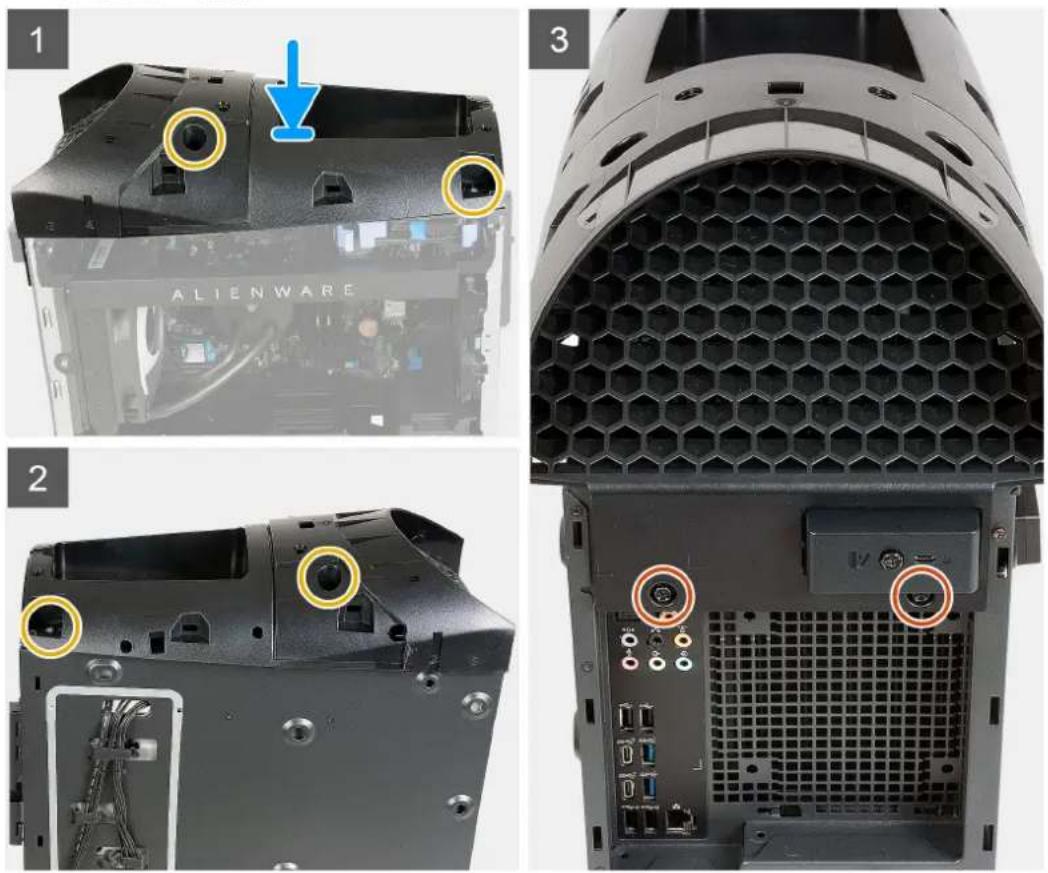

• Capot supérieur p. 18
• Retrait du capot supérieur de l’ordinateur p. 18
• Installation du capot supérieur p. 20
• Panneau latéral droit p. 20
• Retrait du panneau latéral droit p. 20
• Installation du panneau latéral droit p. 21
• Cadre avant p. 22
• Retrait du panneau avant p. 22
• Installation du panneau avant p. 23
• Voyant latéral p. 25
• Retrait du voyant latéral p. 25
• Installation du voyant latéral p. 26

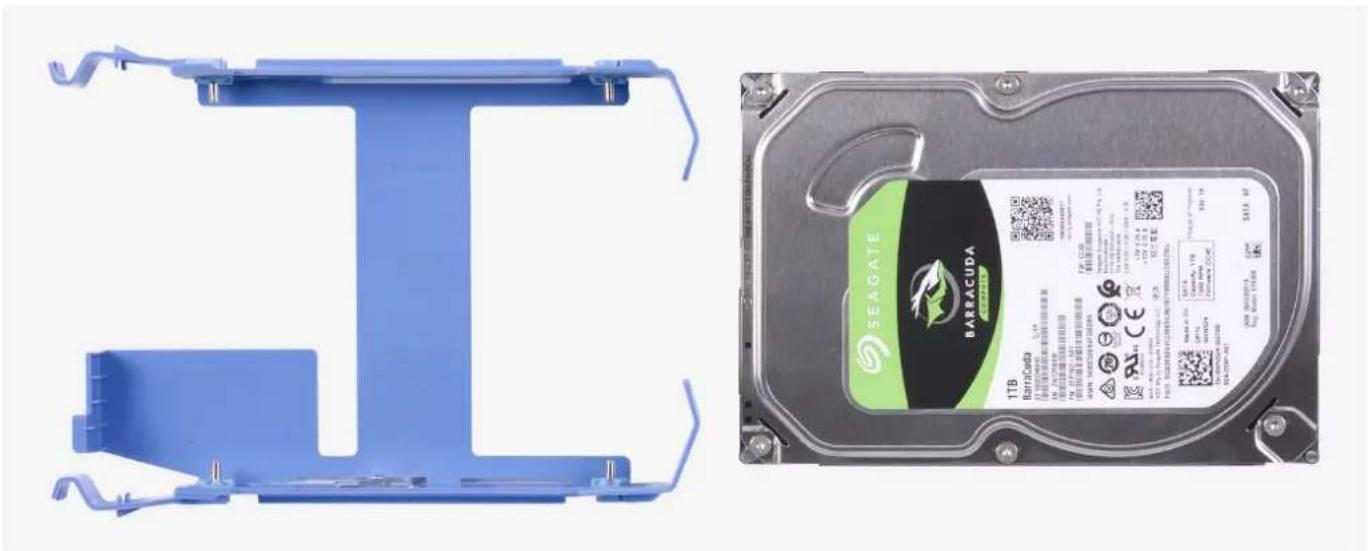

• Disque dur de 3,5pouces p. 27
• Retrait du disque dur de 3,5pouces p. 27
• Installation d’un disque dur de 3,5pouces p. 28
• Identification du périphérique de stockage dans la configuration du système (BIOS) p. 30
• Identification du périphérique de stockage dans le gestionnaire de périphériques p. 30

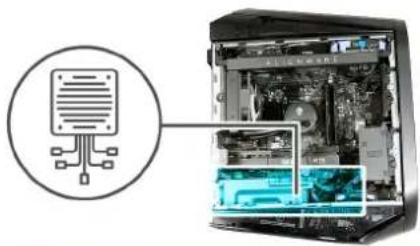

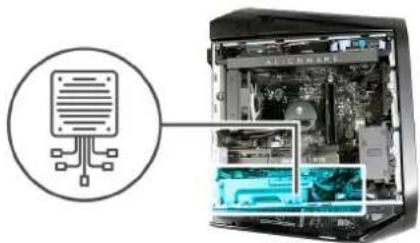

• Bloc d’alimentation p. 30
• Retrait du bloc d’alimentation p. 30
• Installation du bloc d’alimentation p. 32

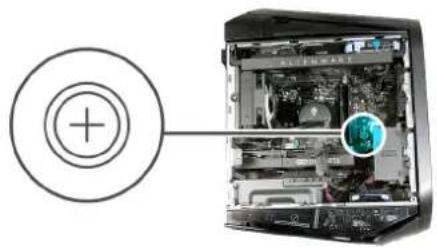

• Pile bouton p. 34
• Retrait de la pile bouton p. 34
• Installation de la pile bouton p. 35

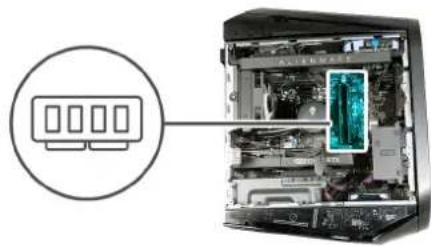

• Modules de mémoire p. 36
• Retrait des modules de mémoire p. 36
• 3Installation des modules de mémoire p. 37

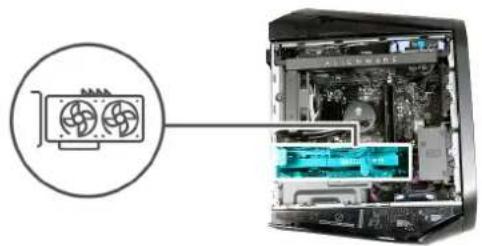

• Carte graphique unique p. 38
• Retrait de la carte graphique simple p. 38
• Installation de la carte graphique simple p. 40
• Support de la carte graphique et support d’extrémité de la carte graphique p. 42

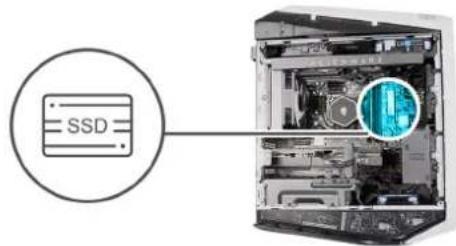

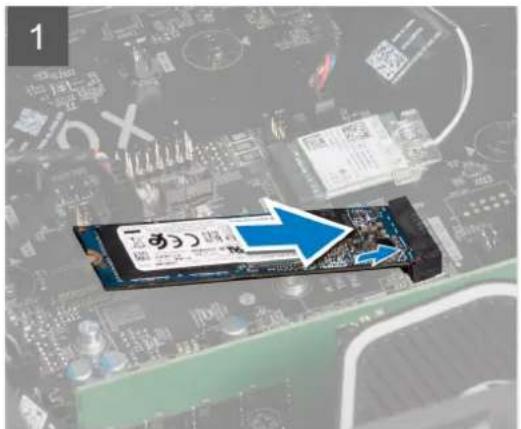

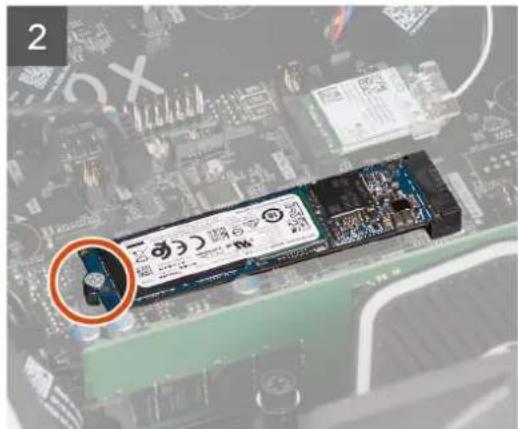

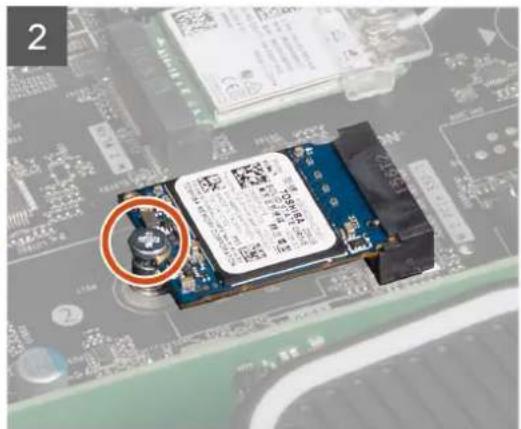

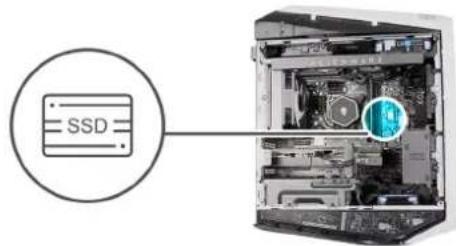

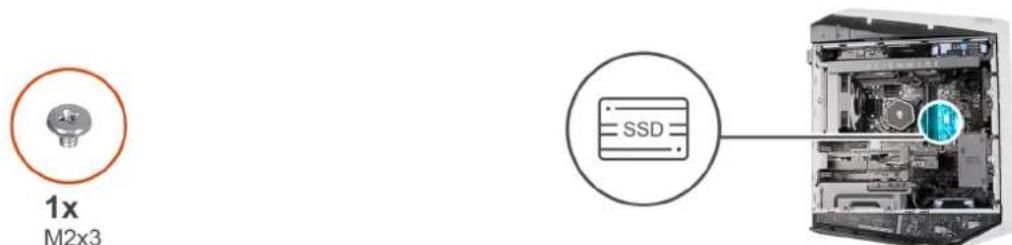

• DisqueSSD p. 42

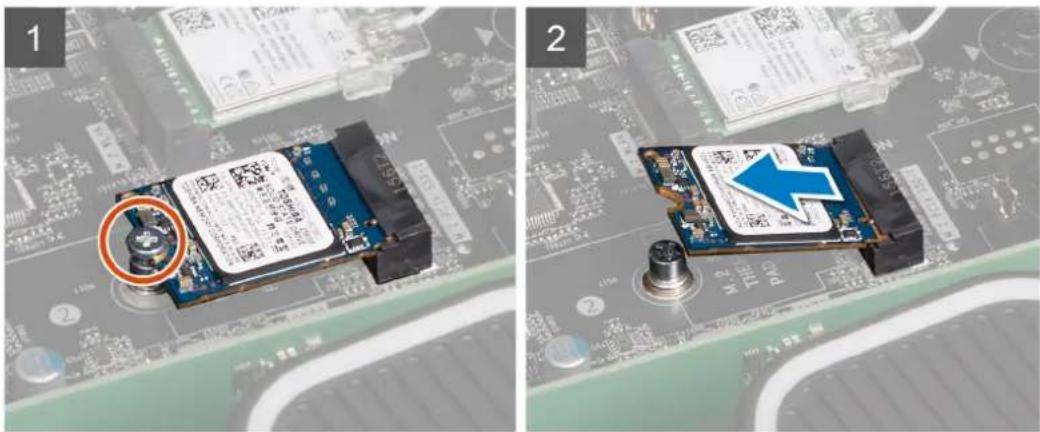

• Retrait du disqueSSD2230 p. 42

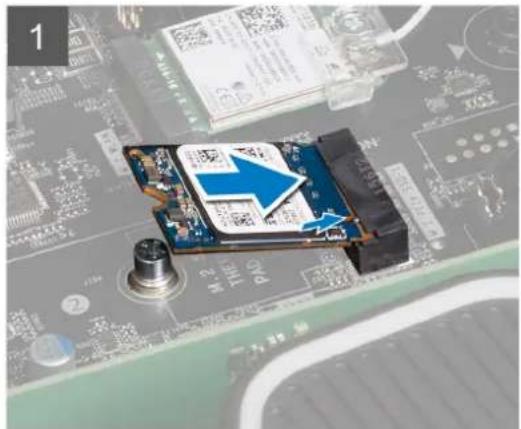

• Installation du disque SSD2230 p. 43

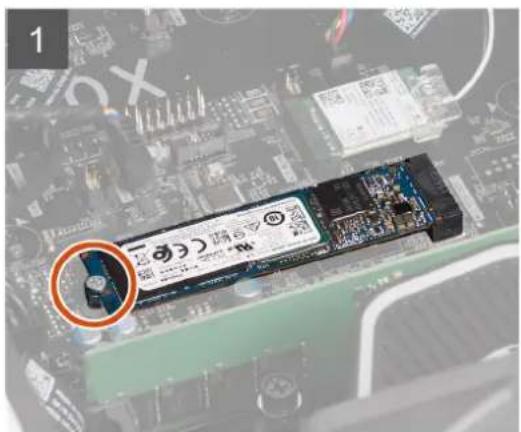

• Retrait du disqueSSD2280 p. 44
• Installation du disque SSD2280 p. 45
• Cadre supérieur p. 46
• Retrait du panneau supérieur p. 46
• Installation du panneau supérieur p. 47

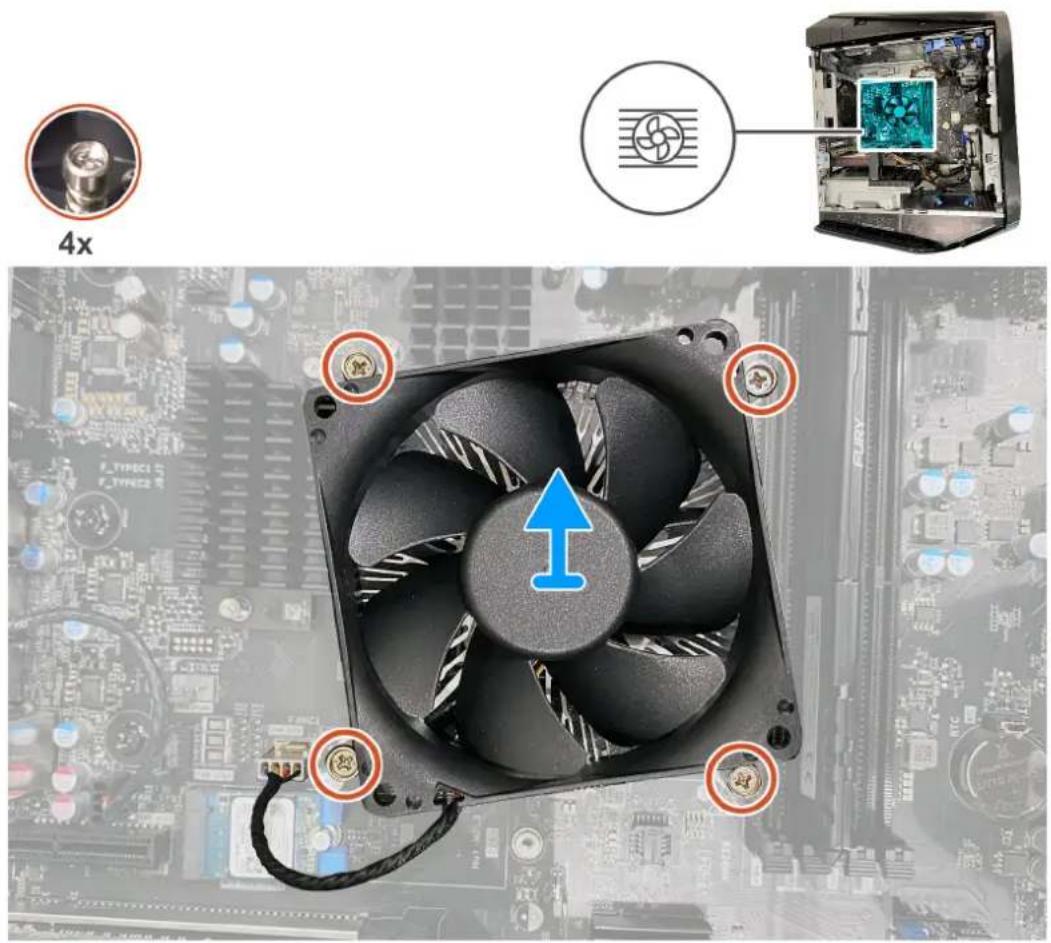

• Ensemble ventilateur du processeur et dissipateur thermique p. 49
• Retrait de l’assemblage de dissipateur de chaleur et ventilateur de processeur p. 49
• Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur p. 50

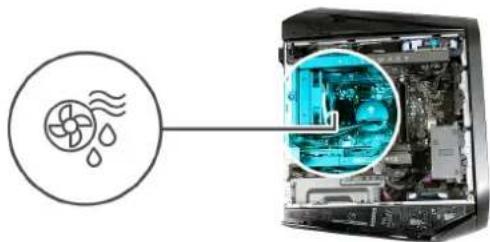

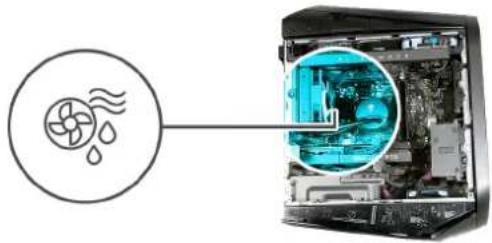

• Unité de refroidissement liquide du processeur p. 51
• Retrait de l’assemblage de refroidissement liquide du processeur p. 51
• Installation de l’assemblage de refroidissement liquide du processeur p. 54

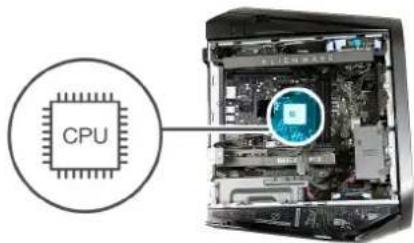

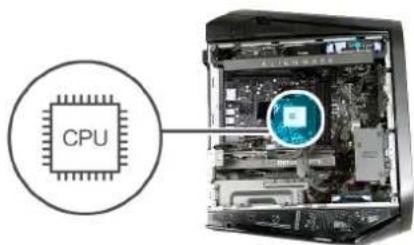

• Processeur p. 56

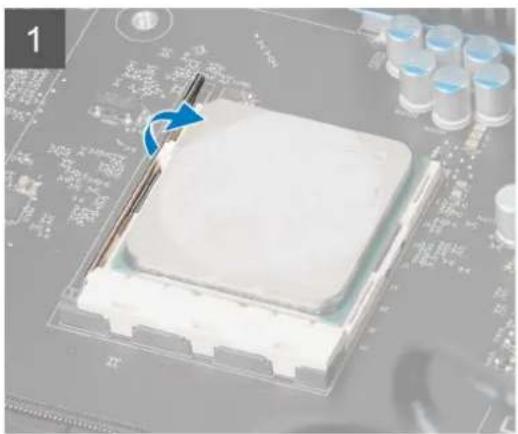

• Retrait du processeur p. 56

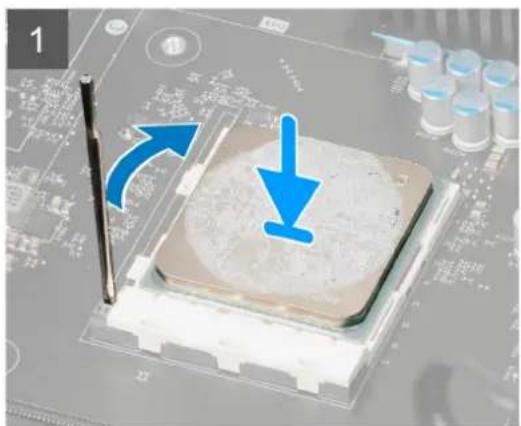

• Installation du processeur p. 56

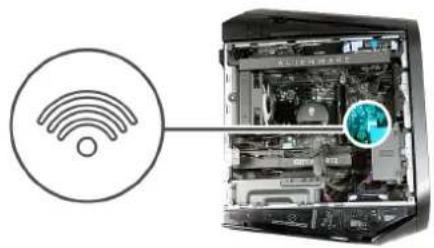

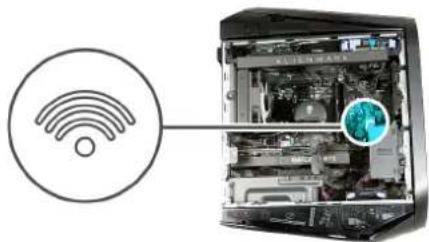

• Carte sans fil p. 57
• Retrait de la carte sans fil p. 57
• Installation de la carte sans fil p. 58

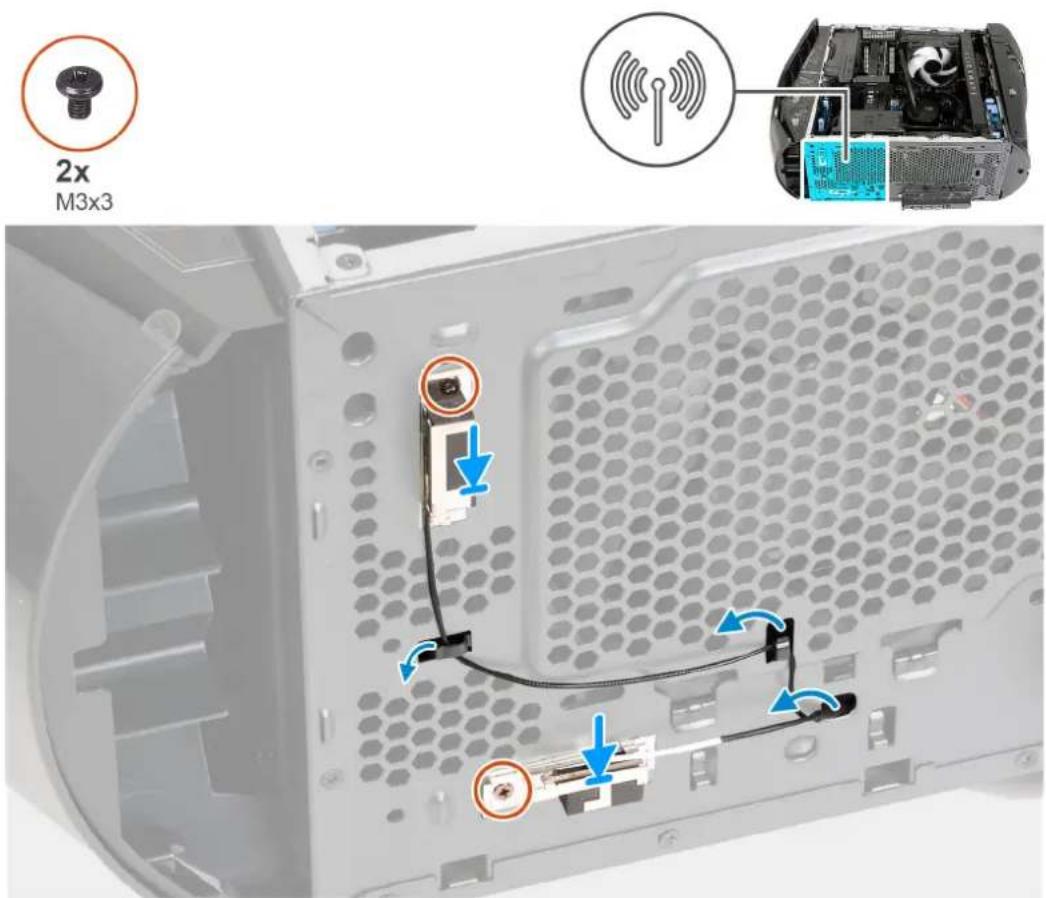

• Antennes p. 60
• Retrait des antennes p. 60
• Installation des antennes p. 61

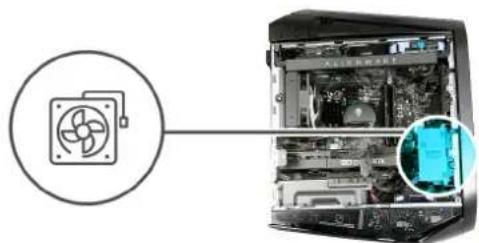

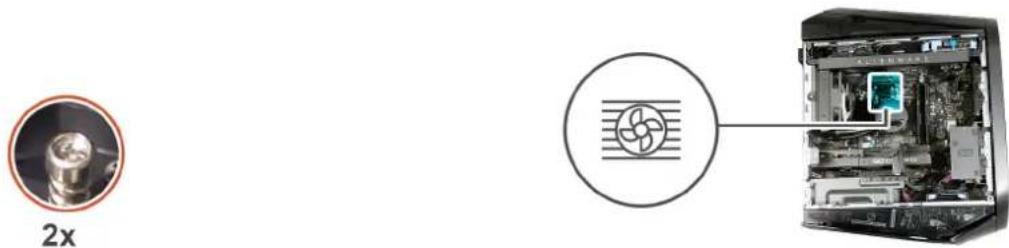

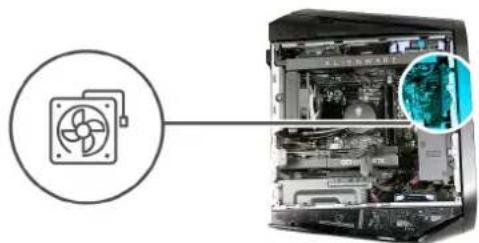

• Ventilateur avant du châssis p. 62
• Retrait du ventilateur avant du boîtier p. 62
• Installation du ventilateur du boîtier avant p. 62
• Ventilateur PCIe p. 63
• Retrait du ventilateur PCIe p. 63
• Installation du ventilateur PCIe p. 64
• Ventilateur haut du châssis p. 65
• Retrait du ventilateur supérieur du châssis p. 65
• Installation du ventilateur haut du châssis p. 66

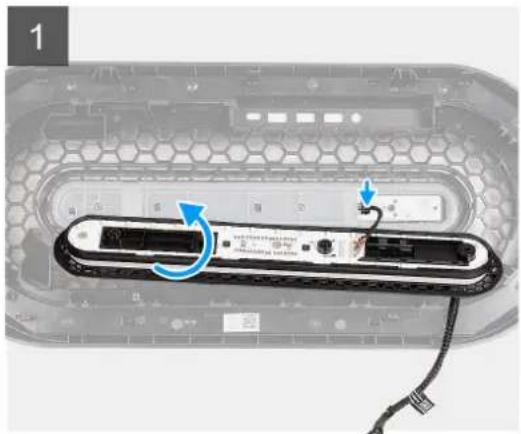

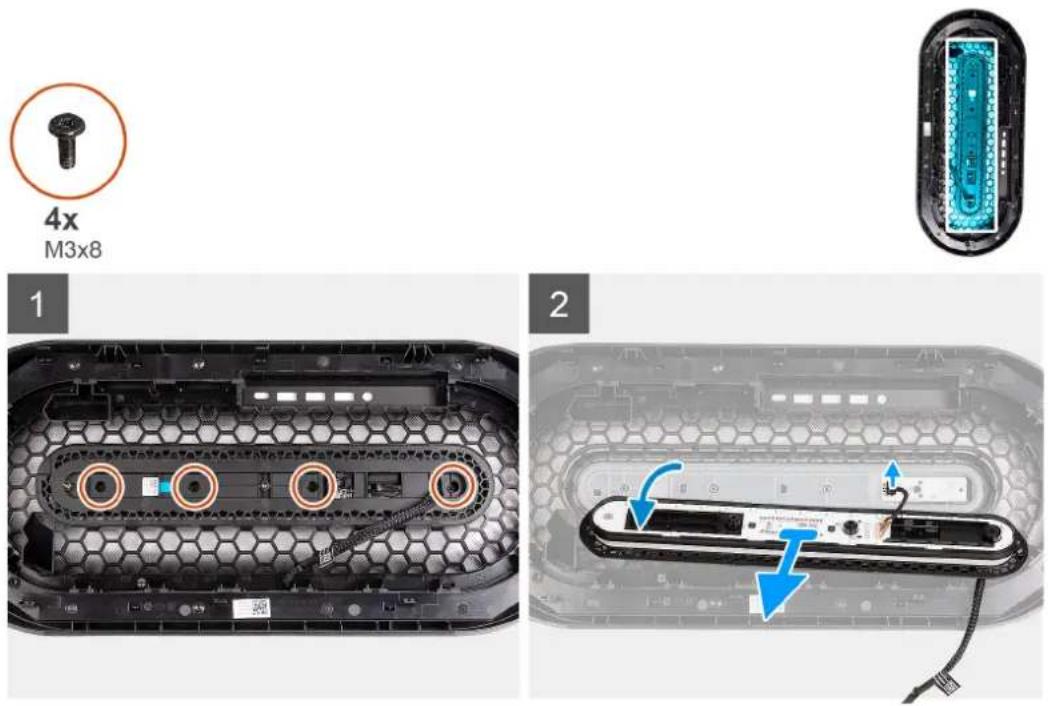

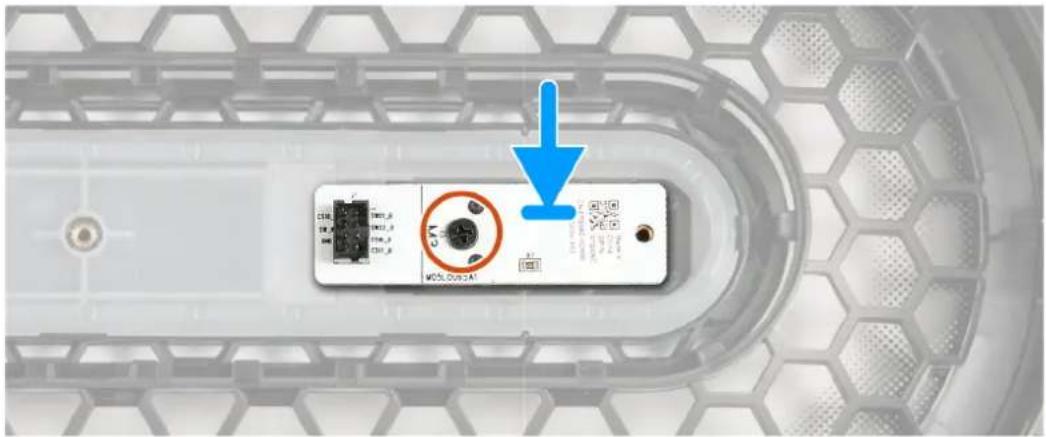

• Carte des voyantsLED AlienFX avant p. 67
• Retrait de la carte des voyants LED AlienFX avant p. 67
• Installation de la carte des voyants LED AlienFX avant p. 68
• Carte du bouton d’alimentation p. 69
• Retrait de la carte du bouton d’alimentation p. 69
• Installation de la carte du bouton d’alimentation p. 70

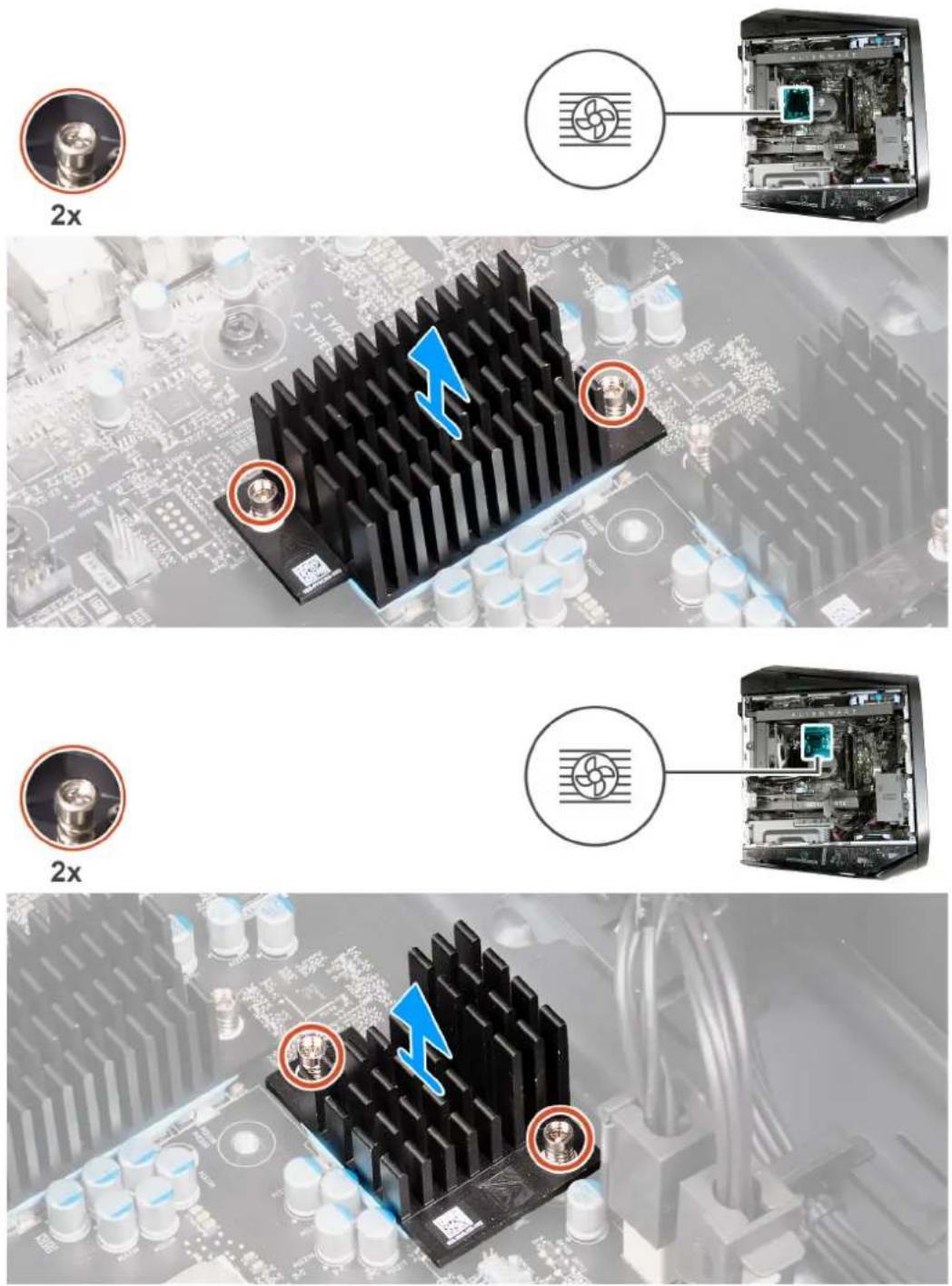

• Dissipateur de chaleur du régulateur de tension p. 71
• Retrait du dissipateur de chaleur du régulateur de tension p. 71
• Installation du dissipateur de chaleur du régulateur de tension p. 73

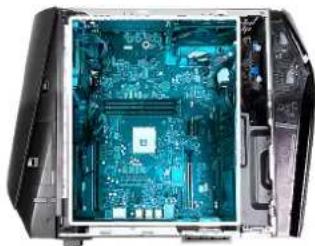

• Carte système p. 74
• Retrait de la carte système p. 74
• Installation de la carte système p. 79
• Saisie du numéro de service dans le programme de configuration du BIOS p. 81
• 4Chapitre 3: Pilotes de périphériques p. 82
• Système d’exploitation p. 82
• Téléchargement du pilote audio p. 82
• Téléchargement du pilote de carte graphique p. 82
• Téléchargement du pilote USB p. 83
• Téléchargement du pilote Wi-Fi p. 84
• Téléchargement du pilote du lecteur de cartes multimédias p. 84
• Téléchargement du pilote du chipset p. 85
• Téléchargement du pilote réseau p. 86
• Chapitre 4: System Setup (Configuration du système) p. 87
• Accès au programme de configuration BIOS p. 87
• Touches de navigation p. 87
• Séquence de démarrage p. 87
• Options de configuration du système p. 88
• Mot de passe système et de configuration p. 93
• Mise à jour du BIOS p. 93
• Mise à jour du BIOS dans Windows p. 93
• Mise à jour du BIOS à l’aide d’une cléUSB dansWindows p. 94
• Mise à jour du BIOS depuis le menu de démarrage ponctuel F12 p. 94
• Chapitre 5: Dépannage p. 95
• DiagnosticsSupportAssist p. 95
• Voyants de diagnostic du système p. 95
• Récupération du système d’exploitation p. 96
• Cycle d’alimentation Wi-Fi p. 96
• Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) p. 97
• Veille moderne p. 97
• Chapitre 6: Obtenir de l’aide et contacter Alienware 5Intervention à l’intérieur de votre ordinateur Avant d’intervenir à l’intérieur de votre ordinateur À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes p. 98

1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.

2. Arrêtez l’ordinateur. Cliquez sur Démarrer > Marche/Arrêt > Arrêter.

REMARQUE : Si vous utilisez un autre système d’exploitation, consultez la documentation correspondante pour connaître les instructions relatives à l’arrêt de l’ordinateur.

3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise électrique.

4. Déconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran). PRÉCAUTION : Pour retirer un câble réseau, déconnectez-le d’abord de l’ordinateur, puis du périphérique réseau.

5. Retirez toute carte multimédia et tout disque optique de votre ordinateur, le cas échéant.

Consignes de sécurité Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur des dégâts potentiels et pour assurer votre sécurité personnelle. Sauf indication contraire, chaque procédure mentionnée dans ce document suppose que vous avez lu les consignes de sécurité fournies avec votre ordinateur.

AVERTISSEMENT : Avant d’intervenir à l’intérieur de votre ordinateur, lisez les informations de sécurité fournies avec

votre ordinateur. Vous trouverez d’autres bonnes pratiques en matière de sécurité à la page d’accueil du site Regulatory Compliance (Conformité aux normes), à l’adresse www.dell.com/regulatory_compliance.

AVERTISSEMENT : Déconnectez toutes les sources d’alimentation avant d’ouvrir le capot ou les panneaux de l’ordinateur.

À la fin de l’intervention à l’intérieur de votre ordinateur, remettez en place l’ensemble des capots, panneaux et vis avant de brancher l’ordinateur sur une prise électrique. PRÉCAUTION : Pour éviter d’endommager l’ordinateur, assurez-vous que la surface de travail est plane, propre et sèche. PRÉCAUTION : Pour éviter d’endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact. PRÉCAUTION : N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance techniqueDell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou à l’adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Avant de toucher quoi que ce soit à l’intérieur de l’ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l’arrière de l’ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l’ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. PRÉCAUTION : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le câble lui-même. Certains câbles sont équipés de connecteurs à languettes de verrouillage ou à vis moletées que vous devez libérer avant de débrancher le câble. Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lorsque vous branchez les câbles, vérifiez que les ports et les connecteurs sont correctement orientés et alignés. 6PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire. PRÉCAUTION : Soyez prudent lors de la manipulation des batteries lithium-ion des ordinateurs portables. Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. REMARQUE : La couleur de votre ordinateur et de certains composants peut différer de celle de l’ordinateur et des composants illustrés dans ce document. Instructions relatives à la sécurité Le chapitre Consignes de sécurité détaille les principales mesures à adopter avant d’exécuter une instruction de démontage. Appliquez les consignes de sécurité ci-dessous avant toute procédure d’installation, de dépannage ou de réparation impliquant une opération de démontage/remontage: ● Mettez le système et tous les périphériques qui y sont connectés hors tension. ● Débranchez le système et l’ensemble des périphériques connectés à l’alimentation secteur. ● Déconnectez tous les câbles réseau, téléphoniques et de télécommunication du système. ● Utilisez un kit d’entretien sur le terrain contre les décharges électrostatiques pour travailler à l’intérieur de votre ordinateur de bureau afin d’éviter les décharges électrostatiques. ● Après avoir déposé un composant du système, placez-le avec précaution sur un tapis antistatique. ● Portez des chaussures avec des semelles en caoutchouc non conductrices afin de réduire les risques d’électrocution. Alimentation de secours Les produitsDell avec alimentation de secours doivent être débranchés avant d’en ouvrir le boîtier. Les systèmes qui intègrent une alimentation de secours restent alimentés lorsqu’ils sont hors tension. L’alimentation interne permet de mettre le système sous tension (WakeonLAN) et de le basculer en mode veille à distance; elle offre différentes fonctions de gestion avancée de l’alimentation. Débranchez le système, appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 20secondes pour décharger l’électricité résiduelle dans la carte système. Liaison La liaison permet de connecter plusieurs conducteurs de terre à un même potentiel électrique. L’opération s’effectue à l’aide d’un kit de protection antistatique portable. Lorsque vous connectez un fil de liaison, vérifiez que celui-ci est en contact avec du matériel vierge (et non avec une surface peinte ou non métallique). Le bracelet antistatique doit être sécurisé et entièrement en contact avec votre peau. Retirez tous vos bijoux (montres, bracelets ou bagues) avant d’assurer votre liaison avec l’équipement. Protection contre les décharges électrostatiques Les décharges électrostatiques sont un problème majeur lors de la manipulation des composants, surtout les composants sensibles comme les cartes d'extension, les processeurs, les barrettes de mémoire et les cartes mères. De très faibles charges peuvent endommager les circuits de manière insidieuse en entraînant des problèmes par intermittence, voire en écourtant la durée de vie du produit. Alors que l'industrie met les besoins plus faibles en énergie et la densité plus élevée en avant, la protection ESD est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. Pour cette raison, certaines méthodes de manipulation de pièces approuvées précédemment ne sont plus applicables. Deux types de dommages liés aux décharges électrostatiques sont reconnus: les défaillances catastrophiques et les pannes intermittentes. ● Catastrophiques – Les défaillances catastrophiques représentent environ 20% des pannes liées aux décharges électrostatiques. les dommages entraînent une perte instantanée et totale des fonctionnalités de l'appareil. Par exemple lorsqu'une barrette DIMM reçoit un choc électrostatique et génère immédiatement les symptômes «No POST/No Video» (Aucun POST, Aucune vidéo) et émet un signal sonore pour notifier d'une mémoire manquante ou non fonctionnelle. ● Intermittentes Les pannes intermittentes représentent environ 80% des pannes liées aux décharges électrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps lorsqu'il survient, le dommage n'est pas immédiatement 7identifiable. la barrette DIMM reçoit un choc électrostatique, mais le traçage est à peine affaibli et aucun symptôme de dégâts n'est émis. Le traçage affaibli peut prendre plusieurs semaines ou mois pour fondre et peut pendant ce laps de temps dégrader l'intégrité de la mémoire, causer des erreurs de mémoire intermittentes, etc. Le type de dommage le plus difficile à reconnaître et à dépanner est l'échec intermittent (aussi appelé latent ou blessé). Procédez comme suit pour éviter tout dommage causé par les décharges électrostatiques: ● Utiliser un bracelet antistatique filaire correctement relié à la terre. L’utilisation de bracelets antistatiques sans fil n’est plus autorisée; ils n’offrent pas une protection adéquate. Toucher le châssis avant de manipuler les pièces ne garantit pas une protection adéquate contre les décharges électrostatiques sur les pièces présentant une sensibilité accrue aux dommages électrostatiques. ● Manipuler l'ensemble des composants sensibles à l'électricité statique dans une zone protégée. Si possible, utilisez un tapis de sol et un revêtement pour plan de travail antistatiques. ● Lorsque vous sortez un composant sensible aux décharges électrostatiques de son carton d'emballage, ne retirez pas le composant de son emballage antistatique tant que vous n'êtes pas prêt à installer le composant. Avant d’ôter l’emballage antistatique, veillez à décharger toute l’électricité statique de votre corps. ● Avant de transporter un composant sensible à l'électricité statique, placez-le dans un contenant ou un emballage antistatique. Kit ESD d'intervention sur site Le kit d'intervention sur site non surveillé est le kit d'intervention le plus souvent utilisé. Chaque kit d'intervention sur site comprend trois composants principaux: tapis antistatique, bracelet antistatique, et fil de liaison. Composants d'un kit d'intervention sur site ESD Les composants d'un kit d'intervention sur site ESD sont: ● Tapis antistatique – le tapis antistatique dissipe les décharges et des pièces peuvent être placées dessus pendant les opérations d'intervention. Lorsque vous utilisez un tapis antistatique, votre bracelet doit être bien fixé et le fil de liaison doit être relié au tapis et à du métal nu sur le système sur lequel vous intervenez. Une fois correctement déployées, vous pouvez retirer les pièces de service du sac de protection contre les décharges électrostatiques et les placer directement sur le tapis. Les éléments sensibles à l'électricité statique sont en sécurité dans vos mains, sur le tapis antistatique, à l'intérieur du système ou à l'intérieur d'un sac. ● Bracelet antistatique et fil de liaison – Le bracelet antistatique et le fil de liaison peuvent être soit directement connectés entre votre poignet et du métal nu sur le matériel si le tapis électrostatique n'est pas nécessaire, soit être connectés au tapis antistatique pour protéger le matériel qui est temporairement placé sur le tapis. La connexion physique du bracelet antistatique et du fil de liaison entre votre peau, le tapis ESD, et le matériel est appelée liaison. N'utilisez que des kits d'intervention sur site avec un bracelet antistatique, un tapis, et un fil de liaison. N'utilisez jamais de bracelets antistatiques sans fil. N'oubliez pas que les fils internes d'un bracelet antistatique sont sujets à des dommages liés à l'usure normale et doivent être vérifiés régulièrement avec un testeur de bracelet antistatique afin d'éviter les dommages accidentels du matériel liés à l'électricité statique. Il est recommandé de tester le bracelet et le fil de liaison au moins une fois par semaine. ● Testeur de bracelet antistatique – Les fils à l'intérieur d'un bracelet antistatique sont susceptibles d'être endommagés avec le temps. Si vous utilisez un kit non surveillé, il est préférable de tester le bracelet avant chaque intervention et au minimum une fois par semaine. Pour ce faire, le testeur de bracelet constitue l'outil idéal. Si vous n'avez pas de testeur de bracelet, contactez votre bureau régional pour savoir s'il peut vous en fournir un. Pour effectuer le test, raccordez le fil de liaison du bracelet au testeur fixé à votre poignet et appuyez sur le bouton. Une LED verte s'allume si le test est réussi; une LED rouge s'allume et une alarme sonore est émise en cas d'échec du test. ● Éléments isolants – Il est essentiel de tenir les appareils sensibles à l'électricité statique, tels que les boîtiers en plastique des dissipateurs de chaleur, à l'écart des pièces internes qui sont des isolants et souvent hautement chargés. ● Environnement de travail – Avant de déployer le Kit ESD d'intervention sur site, évaluez la situation chez le client. Le déploiement du kit ne s'effectue pas de la même manière dans un environnement de serveurs que sur un portable ou un ordinateur de bureau. Les serveurs sont généralement installés dans un rack, au sein d'un centre de données, tandis que les ordinateurs de bureau et les portables se trouvent habituellement sur un bureau ou sur un support. Recherchez un espace de travail ouvert, plat, non encombré et suffisamment vaste pour déployer le kit ESD, avec de l'espace supplémentaire pour accueillir le type de système qui est en cours de réparation. L'espace de travail doit être exempt d'isolants susceptibles de provoquer des dommages ESD. Sur la zone de travail, avant toute manipulation physique des composants matériels, les isolants tels que les gobelets en styromousse et autres plastiques doivent impérativement être éloignés des pièces sensibles d'au moins 30centimètres (12pouces) ● Emballage antistatique – Tous les dispositifs sensibles aux décharges électrostatiques doivent être envoyés et réceptionnés dans un emballage antistatique. Les sacs antistatiques métallisés sont recommandés. Toutefois, vous devez toujours renvoyer la pièce endommagée à l’aide du même sac et emballage antistatique que celui dans lequel se trouvait la nouvelle pièce. Le sac antistatique doit être replié et fermé à l’aide de ruban adhésif et tous les matériaux d’emballage en mousse se trouvant dans la boîte d’origine dans laquelle la nouvelle pièce se trouvait, doivent être utilisés. Les appareils sensibles aux décharges 8électrostatiques doivent être retirés de leur emballage uniquement sur une surface de travail antistatique. Les pièces ne doivent jamais être placées au-dessus du sac antistatique, car seul l’intérieur de ce dernier est protégé. Placez toujours les pièces dans votre main, sur le tapis antistatique, dans le système ou dans un sac antistatique. ● Transport de composants sensibles – Avant de transporter des composants sensibles aux décharges électrostatiques, comme des pièces de rechange ou des pièces devant être retournées à Dell, il est impératif de placer ces pièces dans des sacs antistatiques pour garantir un transport en toute sécurité. Résumé: protection contre les décharges électrostatiques Il est recommandé que tous les techniciens de maintenance sur site utilisent un bracelet de mise à la terre antistatique filaire traditionnel et un tapis antistatique à tout moment lors de l'intervention sur des produits Dell. En outre, il est essentiel que les techniciens conservent les pièces sensibles séparément de toutes les pièces isolantes pendant l'intervention et qu'ils utilisent des sacs antistatiques pour le transport des composants sensibles. Transport des composants sensibles Afin de garantir le transport sécurisé des composants sensibles à l’électricité statique (remplacement ou retour de pièces, par exemple), il est essentiel d’insérer ces derniers dans des sachets antistatiques. Levage d’équipements Vous devez respecter les consignes suivantes lors des opérations de levage d’équipements lourds: PRÉCAUTION : Ne soulevez jamais de charges supérieures à 50livres. Demandez de l’aide (ressources supplémentaires) ou utilisez un dispositif de levage mécanique. 1. Adoptez une posture stable. Gardez les pieds écartés pour vous équilibrer et tournez vos pointes de pied vers l’extérieur. 2. Contractez vos muscles abdominaux. Ils soutiennent votre colonne vertébrale lors du levage et compensent ainsi la force de la charge.

3. Soulevez en utilisant vos jambes, pas votre dos.

4. Portez la charge près du corps. Plus elle est proche de votre colonne vertébrale, moins elle exerce de contraintes sur votre dos. 5. Maintenez votre dos en position verticale, que ce soit pour soulever ou déposer la charge. Ne reportez pas le poids de votre corps sur la charge. Ne tordez ni votre corps ni votre dos.

6. Suivez les mêmes techniques en sens inverse pour reposer la charge.

Après une intervention à l’intérieur de votre ordinateur À propos de cette tâche PRÉCAUTION : Laisser des vis mal installées à l’intérieur de votre ordinateur peut l’endommager gravement. Étapes

1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur.

2. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur. 3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retiré avant d’intervenir sur votre ordinateur.

4. Branchez l’ordinateur et tous les périphériques connectés à leurs prises électriques respectives.

5. Allumez votre ordinateur.

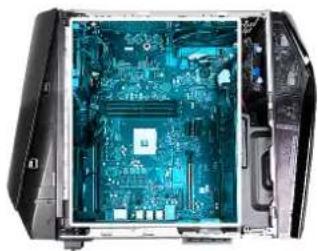

9Retrait et installation de composants REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Vue intérieure de l’ordinateur

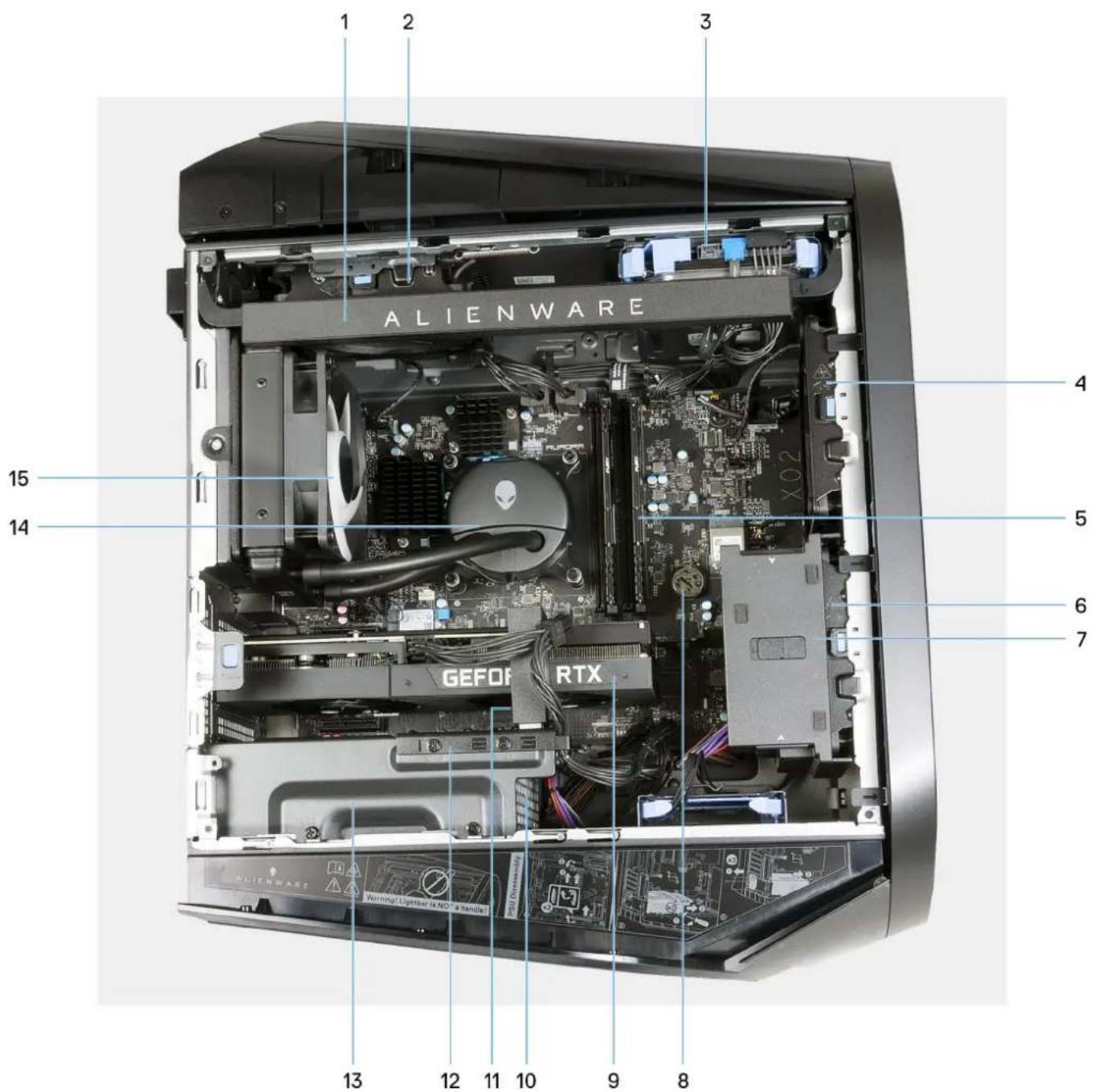

1. Éclairage latéral (en option) 2. Ventilateur supérieur du boîtier (en option)

3. Disque dur de 3,5pouces 4. Ventilateur avant du boîtier (en option)

5. Module de mémoire 6. VentilateurPCIe

7. Support d’extrémité de la carte graphique (en option) 8. Pile bouton

109. Carte graphique 10. Bloc d’alimentation

11. Support de carte graphique (en option) 12. Bras du support de carte graphique (en option)

13. Support du bloc d’alimentation 14. Bloc de refroidissement du processeur dans l’ensemble de

refroidissement liquide du processeur

15. Assemblage du radiateur et du ventilateur

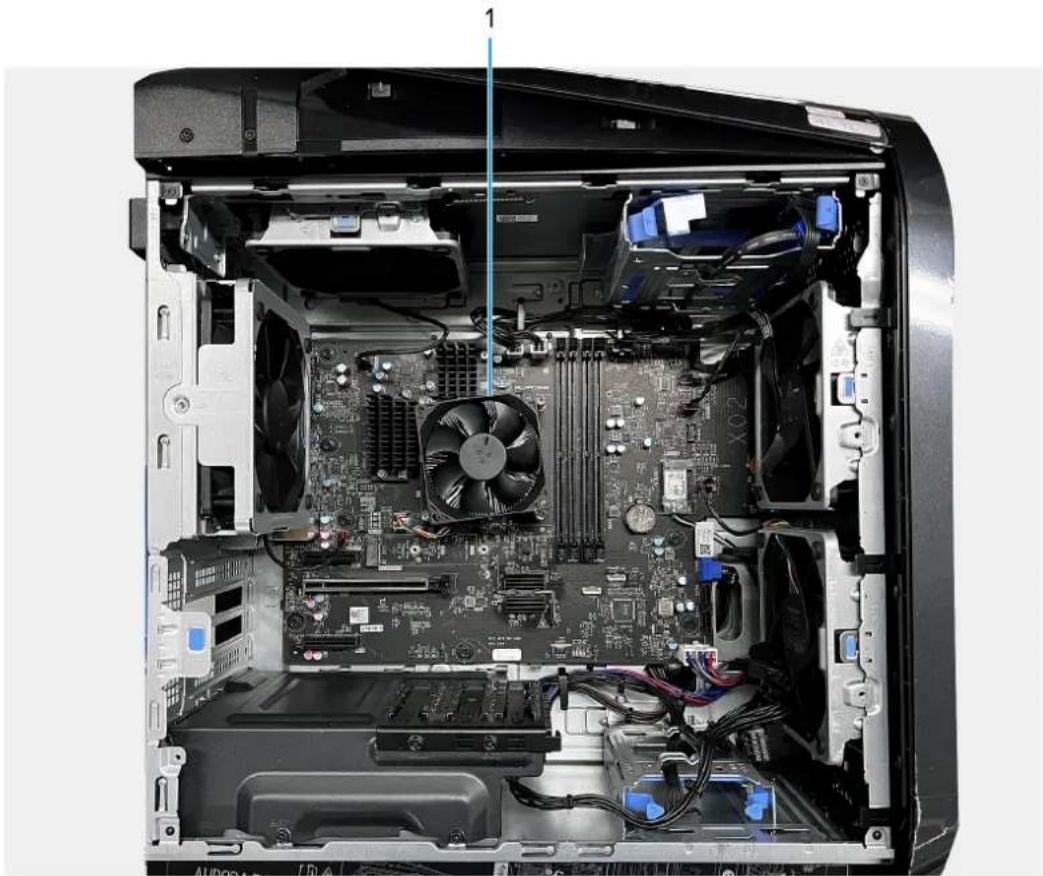

REMARQUE : Les composants en option peuvent être absents de votre ordinateur, en fonction de sa configuration.

1. Bloc de refroidissement du processeur dans l’ensemble de ventilation et de dissipation de la chaleur

REMARQUE : L’éclairage latéral n’apparaît pas sur l’ordinateur illustré. 11Composants de la carte système

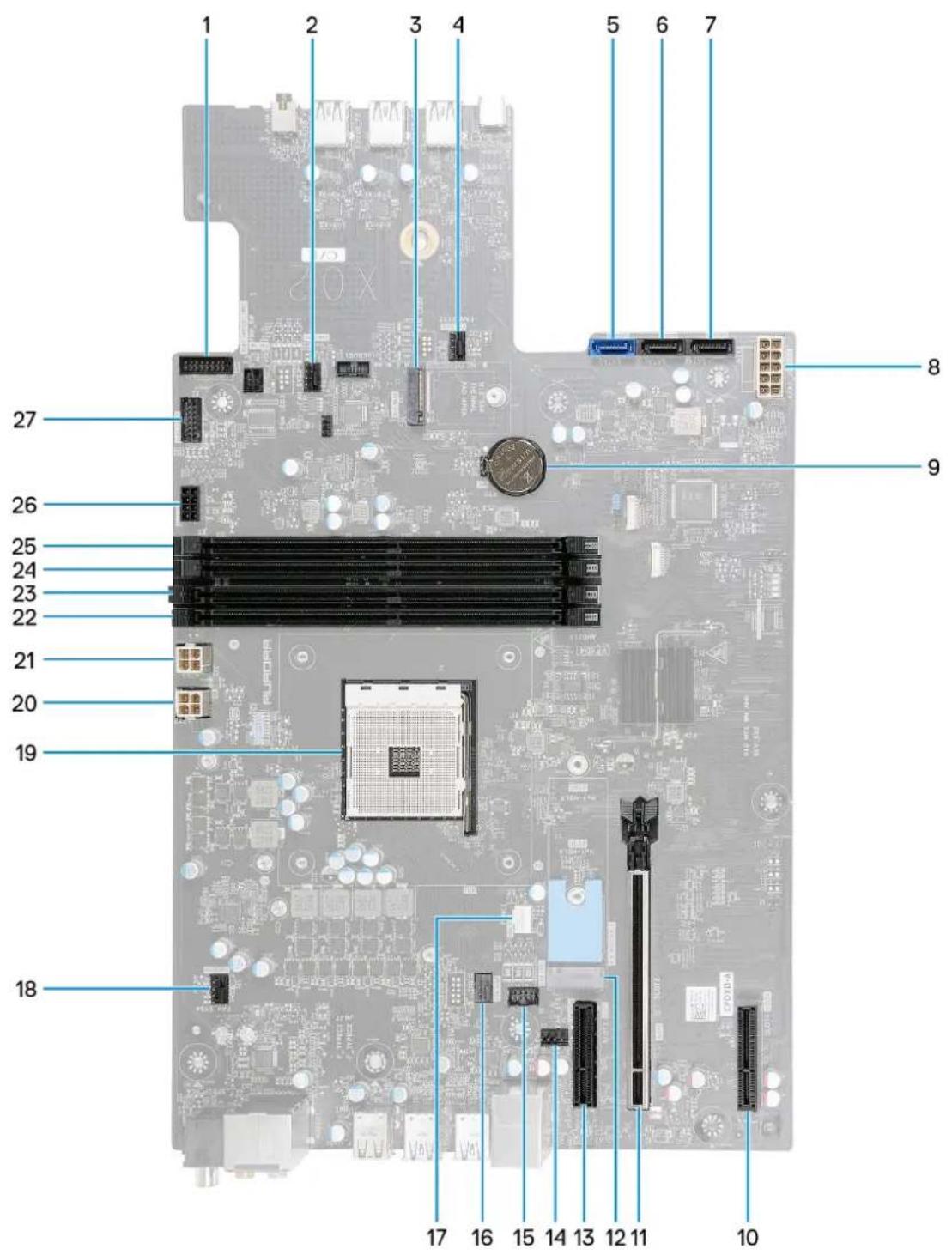

1. Connecteur du bouton d’alimentation ambiante en anneau 2. Connecteur FAN_SYS3

3. Logement de la carte sans fil (M.2 WIFI) 4. Connecteur FAN_SYS2

5. Connecteur de lecteur SATA6 Gbit/s (SATA0) 6. Connecteur de disque SATA6Gbit/s (SATA1)

7. Connecteur de disque SATA6Gbit/s (SATA2) 8. Connecteur de bloc d’alimentation (ATX1_2)

9. Pile bouton 10. Logement de la carte PCI-Expressx4 (SLOT4)

11. Logement de la carte PCIExpressx16 (mécanique)/x16

(électrique) PCIe Gen4 (SLOT2)

12. Emplacement du disque SSD (M.2PCIe SSD.0)

13. Logement de la carte PCI-Expressx4 (SLOT1) 14. Connecteur du ventilateur du châssis arrière (FAN_SYS1)

1215. Connecteur LED du ventilateur (FAN LED1) 16. Connecteur du câble du ventilateur (FANPUMP)

17. Connecteur du ventilateur du processeur 18. Connecteur du ventilateur du châssis supérieur (FAN_SYS4)

19. Socket du processeur 20.Connecteur de bloc d’alimentation (ATX2)

21. Connecteur de bloc d’alimentation (ATX3) 22.Logement de module de mémoire, DIMM3

23.Logement de module de mémoire, DIMM1 24.Logement de module de mémoire, DIMM4 25.Logement de module de mémoire, DIMM2 26.Connecteur d’alimentation SATA

27. Connecteur de l’éclairage latéral

Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants: ● Tournevis cruciforme Philips nº1 ● Tournevis à tête plate ● Pointe en plastique Liste des vis REMARQUE : Lors du retrait des vis d’un composant, il est recommandé de noter leur type, leur nombre, puis de les placer dans une boîte de stockage. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en place du composant. REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n’y restent pas collées lors de la remise en place du composant. REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée. Tableau 1. Liste des vis Composant Type de vis Quantité Image de vis Support du bloc d’alimentation N°6-32x1/4" 2 Support du bloc d’alimentation (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) N°6-32x1/4" 2 Bloc d’alimentation N°6-32x1/4" 4 Suport du bloc d’alimentation (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) N°6-32x1/4" 4 Éclairage latéral (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) M3x5 2 Assemblage du radiateur et du ventilateur M3x5 1 Antennes M3x3 2 13Tableau 1. Liste des vis(suite) Composant Type de vis Quantité Image de vis Panneau supérieur M3x7 4 Panneau supérieur N°6-32x1/4" 2 DisqueSSD (logement M.2) M2x3 1 Carte sans fil M2x3 1 Carte des voyantsLEDAlienFX avant M3x8 4 Carte du bouton d’alimentation M2x3 1 Carte système N°6-32x1/4" 10 Gaine de câble Retrait de la gaine de câble Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

À propos de cette tâche L’image suivante indique l’emplacement de la gaine de câble et fournit une représentation visuelle de la procédure de retrait. REMARQUE : La gaine de câble est un accessoire en option. 14Étapes Tirez la gaine de câble de la partie supérieure pour la retirer du boîtier. Installation de la gaine de câble Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante indique l’emplacement de la gaine de câble et fournit une représentation visuelle de la procédure d’installation. REMARQUE : La gaine de câble est un accessoire en option. 15Étapes

1. Alignez la gaine de câble avec les emplacements situés à l’arrière du boîtier.

2. Faites glisser la gaine de câble dans son emplacement situé à l’arrière du boîtier.

1. Suivez la procédure décrite dans la section

Après une intervention à l’intérieur de votre ordinateur. Panneau latéral gauche Retrait du panneau latéral gauche Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral gauche et fournissent une représentation visuelle de la procédure de retrait. REMARQUE : Le panneau latéral gauche transparent est livré avec certains ordinateurs. 16Étapes

1. Déserrez la vis imperdable (#6-32) qui fixe le loquet de dégagement du panneau latéral au boîtier.

2. Tirez sur le loquet de déverrouillage du panneau latéral pour libérer le panneau latéral gauche du châssis.

3. Soulevez le panneau latéral gauche pour le dégager du châssis.

Installation du panneau latéral gauche Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral gauche et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le panneau latéral gauche transparent est livré avec certains ordinateurs. 17Étapes

1. Localisez les languettes situées sur le panneau latéral gauche avec les fentes de fixation sur le châssis.

2. Faites pivoter le panneau latéral gauche vers le châssis jusqu’à ce qu’il s’enclenche.

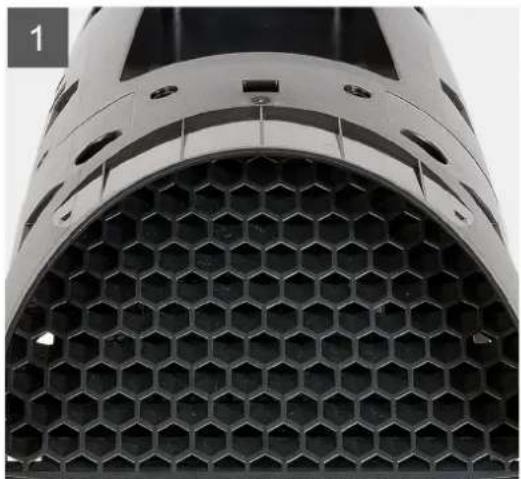

3. Resserrez la vis imperdable (#6-32) qui fixe le loquet de dégagement du panneau latéral au boîtier.

1. Suivez la procédure décrite dans la section

Après une intervention à l’intérieur de votre ordinateur. Capot supérieur Retrait du capot supérieur de l’ordinateur. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du capot supérieur et fournissent une représentation visuelle de la procédure de retrait. 18Étapes 1. Appuyez avec vos pouces vers le bas à l’arrière du capot supérieur, puis tirez sur les deux loquets arrière pour desserrer le capot supérieur à l’arrière. REMARQUE : Le capot supérieur est solidement fixé au boîtier par quatre loquets. 2. Appuyez avec vos pouces vers le bas à l’avant du capot supérieur, puis tirez sur les deux loquets avant pour desserrer le capot supérieur à l’avant. 3. Appuyez avec vos pouces vers le bas au milieu du capot supérieur pour libérer les deux loquets restants et soulevez le capot supérieur. 19Installation du capot supérieur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau supérieur et fournissent une représentation visuelle de la procédure d’installation. Étapes Alignez les pattes du capot supérieur avec les logements situés sur le châssis et enclenchez le capot supérieur. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Panneau latéral droit Retrait du panneau latéral droit Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral droit et fournissent une représentation visuelle de la procédure de retrait. 20Étapes 1. Appuyez sur la languette arrière supérieure du panneau latéral droit jusqu’à ce que le dessus du panneau latéral droit se détache du boîtier. 2. Appuyez sur la languette arrière inférieure du panneau latéral droit jusqu’à ce que la partie inférieure du panneau latéral droit se détache du boîtier.

3. Retirez le panneau latéral droit du châssis.

Installation du panneau latéral droit Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. 21À propos de cette tâche Étapes

1. Alignez les languettes du panneau latéral droit avec les emplacements sur le boîtier.

2. Poussez le panneau latéral droit vers le boîtier jusqu’à ce qu’il soit en place.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Cadre avant Retrait du panneau avant Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

panneau latéral droit. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau avant et montrent la procédure de retrait. 22Étapes

1. Mettez l’ordinateur en position relevée.

2. Déconnectez le câble du panneau d’E/S avant de la carte système.

3. Tirez les languettes situées sur le cadre avant dans les emplacements situés sur le panneau avant.

REMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant.

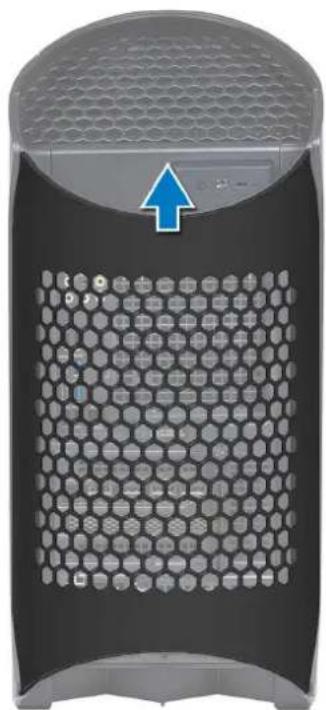

4. Tirez sur le panneau avant et sur le câble du panneau d’E/S avant pour le retirer lentement du châssis.

Installation du panneau avant Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. 23À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau avant et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Alignez le panneau avant avec le panneau avant.

2. Acheminez le panneau d’E/S avant via l’emplacement situé sur le panneau avant.

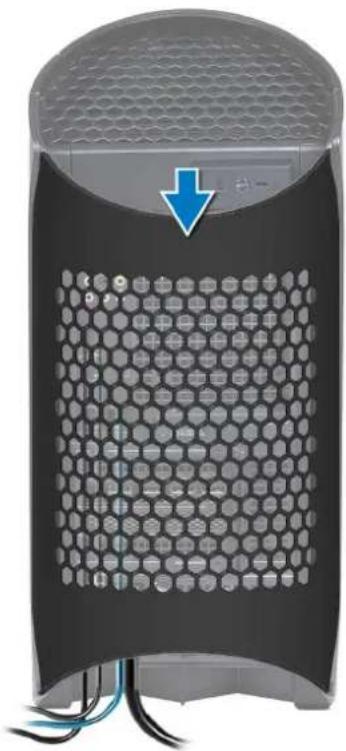

3. Poussez le panneau avant vers le panneau avant et assurez-vous que les languettes s’attachent aux emplacements du panneau avant. REMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant.

4. Connectez le câble du panneau d’E/S avant à la carte système.

1. Installez le panneau latéral droit.

2. Installez le capot supérieur.

3. Installez le panneau latéral gauche.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Voyant latéral Retrait du voyant latéral Prérequis

1. Suivez la procédure décrite dans la section

Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

4. Retirez le panneau latéral droit.

5. Retirez le panneau avant.

À propos de cette tâche REMARQUE : Le voyant latéral n’est disponible que sur les ordinateurs livrés avec un capot latéral gauche transparent. Les images suivantes indiquent l’emplacement du voyant latéral et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez le câble du voyant latéral de la carte système.

3. Retirez les deux vis (M3x5) qui fixent le voyant latéral au boîtier.

4. Soulevez légèrement le côté gauche de la barre du voyant latéral pour le retirer du trou de vis situé à l’arrière du boîtier. 5. Soulevez lentement le côté droit de la barre du voyant latéral pour le retirer du trou de vis situé à l’avant du boîtier.

6. Soulevez la barre du voyant latéral entière pour la retirer du boîtier.

25Installation du voyant latéral Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche REMARQUE : Le voyant latéral n’est disponible que sur les ordinateurs livrés avec un capot latéral gauche transparent. Les images suivantes indiquent l’emplacement du voyant latéral et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez le trou de vis gauche du voyant latéral avec la vis située à l’arrière du boîtier.

3. Soulevez le côté droit du voyant latéral lentement jusqu’à ce que la vis droite du voyant latéral soit alignée avec le trou de vis situé à l’avant du boîtier.

4. Replacez les deux vis (M3x5) qui fixent le voyant latéral au boîtier.

5. Connectez le câble du voyant latéral à la carte système.

2. Installez le panneau latéral droit.

3. Installez le capot supérieur.

4. Installez le panneau latéral gauche.

5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

26Disque dur de 3,5pouces Retrait du disque dur de 3,5pouces Prérequis

1. Suivez la procédure décrite dans la section

Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

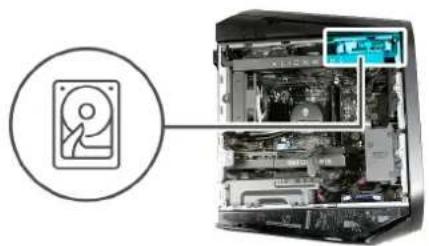

À propos de cette tâche Les images suivantes indiquent l’emplacement du disque dur de 3,5pouces et fournissent une représentation visuelle de la procédure de retrait. 27Étapes

1. Soulevez la barre du voyant latéral pour atteindre les câbles de données et d’alimentation du disque dur.

2. Faites glisser votre doigt sous le câble d’alimentation du disque dur le plus près possible de la fiche du câble d’alimentation, puis tirez sur le câble d’alimentation du disque dur pour le déconnecter. 3. Faites glisser votre doigt sous le câble de données du disque dur le plus près possible de la fiche du câble de données, puis tirez sur le câble de données du disque dur pour le déconnecter.

4. Poussez la barre du voyant latéral vers le bas.

5. Appuyez sur les pattes de dégagement situées sur le support du disque dur et sortez le disque dur de son bâti.

6. Faites levier sur le support de disque dur pour dégager les languettes du support des fentes du disque dur.

7. Soulevez le disque dur et retirez-le de son support.

REMARQUE : Notez l’orientation du disque dur afin de pouvoir le remettre en place correctement. Installation d’un disque dur de 3,5pouces Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du disque dur de 3,5pouces et fournissent une représentation visuelle de la procédure d’installation. 28REMARQUE : Veillez à bien noter l’orientation du support de disque dur, pour le replacer correctement par la suite. Étapes

1. Alignez le disque dur avec les broches du support.

2. À l’aide des languettes situées sur le côté opposé, ouvrez le support afin d’insérer les broches sur l’autre côté.

3. Insérez l’assemblage de disque dur dans le bâti de disque dur jusqu’à ce qu’il s’enclenche.

4. Soulevez la barre du voyant latéral.

5. Connectez le câble de données et le câble d’alimentation du disque dur au disque dur.

6. Poussez la barre du voyant latéral vers le bas.

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

293. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre périphérique de stockage, reportez-vous à la rubrique Réinstaller Windows10 à partir de l’image d’usine Dell à l’aide du support de récupération dans l’article 000176966 de la base de connaissances. Identification du périphérique de stockage dans la configuration du système (BIOS) Étapes

1. Allumez ou redémarrez votre ordinateur.

2. Appuyez sur la touche «F2» lorsque le logo Dell s’affiche à l’écran pour accéder au programme de configuration du BIOS. La liste des disques durs est affichée dans les System Information dans le groupe General. Identification du périphérique de stockage dans le gestionnaire de périphériques Étapes

1. Dans la barre des tâches, cliquez sur la zone de recherche, puis saisissez Gestionnaire de périphériques.

2. Cliquez sur Gestionnaire de périphériques.

La fenêtre Gestionnaire de périphériques s’affiche.

3. Développez Lecteurs de disque.

Bloc d’alimentation Retrait du bloc d’alimentation Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

panneau latéral droit. REMARQUE : Avant de retirer les câbles, notez la façon dont ils sont acheminés de manière à pouvoir les repositionner correctement après avoir remis en place le bloc d’alimentation. À propos de cette tâche Les images suivantes indiquent l’emplacement du bloc d’alimentation et fournissent une représentation visuelle de la procédure de retrait. 30Étapes 1. Déconnectez les câbles du bloc d’alimentation des câbles d’extension du bloc d’alimentation sur le côté droit de l’ordinateur.

2. Faites glisser les câbles du bloc d’alimentation hors du guide d’acheminement.

3. Couchez l’ordinateur sur son côté droit.

4. Dégagez les câbles du bloc d’alimentation du clip en plastique.

315. Déconnectez les câbles du bloc d’alimentation de la carte système.

6. Appuyez sur les clips de dégagement situés sur les connecteurs du bloc d’alimentation avant de déconnecter les câbles du bloc d’alimentation de la carte système.

7. Déconnectez les câbles d’alimentation de la carte graphique du bloc d'alimentation.

8. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation de la carte graphique avant de déconnecter les câbles d’alimentation de la carte graphique du bloc d’alimentation. 9. Faites glisser le loquet de déverrouillage en position de déverrouillage et soulevez le support de la carte graphique pour le retirer de la carte graphique. 10.Retirez les deux vis (#6-32x1/4") qui fixent le support du bloc d’alimentation au bloc d’alimentation.

11. Faites glisser le capot du bloc d’alimentation du bloc d’alimentation.

12. Retirez les quatre vis (#6-32x1/4») qui fixent le bloc d’alimentation au boîtier.

13. Faites glisser le bloc d’alimentation et ses câbles et soulevez-les pour les dégager du boîtier.

Installation du bloc d’alimentation Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.

AVERTISSEMENT : Les câbles et ports à l’arrière du bloc d’alimentation disposent d’un code couleur pour indiquer

les différentes tensions d’alimentation. Veillez à brancher le câble au port approprié. Le cas échéant, vous risqueriez d’endommager le bloc d’alimentation et/ou les composants du système. À propos de cette tâche Les images suivantes indiquent l’emplacement du bloc d’alimentation et fournissent une représentation visuelle de la procédure d’installation. 32Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Placez le bloc d’alimentation sur le châssis.

3. Alignez les trous de vis situés sur le bloc avec ceux situés sur le boîtier.

4. Replacez les quatre vis (#6-32x1/4") qui fixent le bloc d’alimentation au châssis.

5. Placez le support du bloc d’alimentation sur le bâti du bloc d’alimentation.

336. Replacez les deuxvis (#6-32x1/4») qui fixent le support du bloc d’alimentation sur le bâti du bloc d’alimentation.

7. Replacez le support de la carte graphique et faites glisser le loquet de déverrouillage en position de verrouillage.

8. Replacez les câbles du bloc d’alimentation dans le clip en plastique.

9. Connectez les câbles du bloc d’alimentation à la carte système.

10.Connectez les câbles d’alimentation de la carte graphique au bloc d’alimentation.

11. Mettez l’ordinateur en position relevée.

12. Replacez les câbles du bloc d’alimentation dans le guide d’acheminement situé sur le côté droit de l’ordinateur.

13. Connectez les câbles du bloc d’alimentation sur les câbles d’extension du bloc d’alimentation sur le côté droit de l’ordinateur. Étapes suivantes

panneau latéral droit.

2. Installez le capot supérieur.

3. Installez le panneau latéral gauche.

4. Suivez la procédure décrite dans la section

Après une intervention à l’intérieur de votre ordinateur. Pile bouton Retrait de la pile bouton Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

AVERTISSEMENT : Avant d’intervenir à l’intérieur de votre ordinateur, lisez les informations de sécurité fournies avec

votre ordinateur. Vous trouverez d’autres bonnes pratiques en matière de sécurité à la page d’accueil du site Regulatory Compliance (Conformité aux normes), à l’adresse www.dell.com/regulatory_compliance. PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé de noter les paramètres du BIOS.

2. Retirez le panneau latéral gauche.

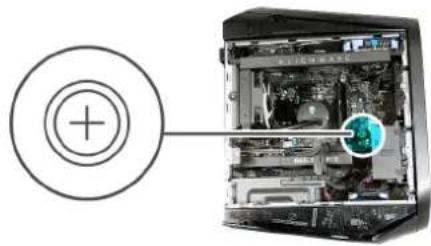

À propos de cette tâche Les images suivantes indiquent l’emplacement de la pile bouton et fournissent une représentation visuelle de la procédure de retrait. 34Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Appuyez sur le levier d’éjection de la pile pour l’écarter de la pile jusqu’à éjection de cette dernière.

3. Soulevez la pile bouton pour la retirer de son connecteur.

Installation de la pile bouton Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la pile bouton et fournissent une représentation visuelle de la procédure d’installation. 35Étapes Insérez une nouvelle pile bouton (CR2032) dans le compartiment de la pile avec le pôle positif vers le haut, puis appuyez sur la pile pour la fixer. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section

Après une intervention à l’intérieur de votre ordinateur. Modules de mémoire Retrait des modules de mémoire Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

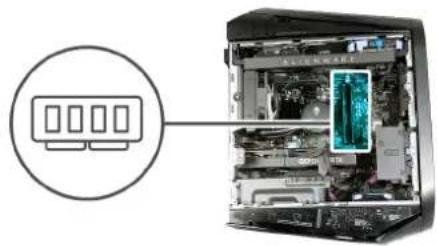

À propos de cette tâche Les images suivantes indiquent l’emplacement des barrettes de mémoire et fournissent une représentation visuelle de la procédure de retrait. 36Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Poussez les attaches de fixation à l’opposé du module de mémoire.

3. Soulevez le module de mémoire hors de son emplacement.

REMARQUE : Répétez les étapes2 et3 pour retirer tout autre module de mémoire installé sur votre ordinateur. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants sur le module de mémoire. Installation des modules de mémoire Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement des barrettes de mémoire et fournissent une représentation visuelle de la procédure d’installation. 37Étapes

1. Assurez-vous que les clips de fixation ne verrouillent pas le logement du module de mémoire.

2. Alignez l’encoche du module de mémoire avec la languette située sur son logement.

3. Insérez le module de mémoire dans son logement, et appuyez sur le module de mémoire jusqu’à ce qu’il s’enclenche et que les clips de fixation soient en position de verrouillage. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants sur le module de mémoire. REMARQUE : Répétez les étapes1 à3 pour remettre en place tout autre module de mémoire installé sur votre ordinateur. Étapes suivantes

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte graphique unique Retrait de la carte graphique simple Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte graphique simple et fournissent une représentation visuelle de la procédure de retrait. 3839Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation de la carte graphique et déconnectez les câbles d’alimentation de la carte graphique de la carte graphique. 3. Faites glisser le loquet de déverrouillage vers sa position de déverrouillage et soulevez le support d’extrémité de la carte graphique pour le retirer du ventilateur PCIe. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 4. Faites glisser le loquet de déverrouillage vers sa position de déverrouillage et soulevez le support de la carte graphique pour le retirer de la carte graphique. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support de carte graphique.

5. Soulevez la languette de retrait pour ouvrir le panneau de la carte d’extension.

6. Poussez la languette de fixation sur l’emplacement PCIe x16 vers le bas, saisissez la carte graphique par le coin supérieur et faites-la glisser hors de son emplacement. Installation de la carte graphique simple Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte graphique simple et fournissent une représentation visuelle de la procédure d’installation. 40Étapes 1. Placez la carte dans l’emplacement PCIex16, puis appuyez fermement jusqu’à ce que la carte graphique simple se fixe en place.

2. Fermez le capot de la carte d’extension et enclenchez le loquet pour le remettre en position.

3. Connectez les câbles d’alimentation de la carte graphique à celle-ci.

4. Replacez le support de la carte graphique sur son support et faites glisser le loquet dans sa position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique ou un support de carte graphique. 5. Replacez le support d’extrémité de la carte graphique sur le ventilateur PCIe et faites glisser le loquet dans sa position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 41Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Support de la carte graphique et support d’extrémité de la carte graphique Le tableau suivant indique si le support de la carte graphique ou/et le support d’extrémité de la carte graphique est/sont fourni(s) avec votre ordinateur AlienwareAuroraRyzenEditionR14. Tableau 2. Support de la carte graphique et support d’extrémité de la carte graphique Carte graphique Support de la carte graphique Support d’extrémité de la carte graphique AMDRadeon RX5300 Oui Non AMDRadeon RX 6600 XT Oui Non AMDRadeon RX6700XT Oui Non AMDRadeon RX 6800 XT Oui Oui AMDRadeon RX 6900 XT Oui Oui NVIDIAGeForceGTX1650SUPER Non Non NVIDIAGeForceGTX1660SUPER Non Non NVIDIA GeForce GTX1660 Ti Non Non NVIDIAGeForceRTX3060 Oui Non NVIDIAGeForceRTX3060Ti Oui Non NVIDIAGeForceRTX3070 Oui Oui NVIDIAGeForceRTX3070Ti Oui Oui NVIDIAGeForceRTX3080 Oui Oui NVIDIAGeForceRTX3080Ti Oui Oui NVIDIAGeForceRTX3090 Oui Oui NVIDIAGeForceRTX3090Ti Oui Oui DisqueSSD Retrait du disqueSSD2230 Prérequis

1. Suivez la procédure décrite dans la section

Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

42À propos de cette tâche Les images suivantes indiquent l’emplacement du disqueSSD2230 et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Retirez la vis (M2x3) qui fixe le disqueSSD2230 à la carte système.

2. Faites glisser et soulevez le disqueSSD2230 hors de la carte système.

Installation du disque SSD2230 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disqueSSD2230 installé dans le logementSDD. REMARQUE : Selon la configuration commandée, votre ordinateur peut prendre en charge un disqueSSD2230ou2280 dans le logementSSD. Si vous souhaitez remplacer votre disqueSSD2230 par un disqueSSD2280, reportez-vous à la section installation du disqueSSD2280. Les images suivantes indiquent l’emplacement du disqueSSD2230 et fournissent une représentation visuelle de la procédure d’installation. 43Étapes

1. Alignez l’encoche du disqueSSD2230 avec la languette située sur le logement du disqueSSD.

2. Insérez le disqueSSD2230 en l’inclinant à 45°C dans la carte système.

3. Appuyez sur l'autre extrémité du disqueSSD2230 et remettez en place la vis (M2x3) qui fixe le disqueSSD2230 à la carte système. Étapes suivantes

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre périphérique de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usineDell et à l’aide du support de récupération dans l’article 000176966de la base de connaissances. Retrait du disqueSSD2280 Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du disqueSSD2280 et fournissent une représentation visuelle de la procédure de retrait. 44Étapes

1. Retirez la vis (M2x3) qui fixe le disqueSSD2280 à la carte système.

2. Faites glisser et soulevez le disqueSSD2280 hors de la carte système.

Installation du disque SSD2280 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disqueSSD2280 installé dans le logementSDD. REMARQUE : Selon la configuration commandée, votre ordinateur peut prendre en charge un disqueSSD2230ou2280 dans le logementSSD. Si vous souhaitez remplacer votre disqueSSD2280 par un disqueSSD2230, reportez-vous à la section installation du disqueSSD2230. Les images suivantes indiquent l’emplacement du disqueSSD2280 et fournissent une représentation visuelle de la procédure d’installation. 45Étapes

1. Alignez l’encoche du disqueSSD2280 avec la languette située sur le logement du disqueSSD.

2. Insérez le disqueSSD2280 en l’inclinant à 45°C dans la carte système.

3. Appuyez sur l'autre extrémité du disqueSSD2280 et remettez en place la vis (M2x3) qui fixe le disqueSSD2280 à la carte système. Étapes suivantes

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre périphérique de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usineDell et à l’aide du support de récupération dans l’article 000176966de la base de connaissances. Cadre supérieur Retrait du panneau supérieur Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

panneau latéral droit. 46À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau supérieur et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Mettez l’ordinateur en position relevée.

2. Retirez les deux vis (#6-32x1/4») qui fixent le panneau supérieur au boîtier.

3. Retirez les quatre vis (M3x7) qui fixent le panneau supérieur au boîtier.

4. Soulevez le panneau supérieur hors du boîtier.

Installation du panneau supérieur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau supérieur et fournissent une représentation visuelle de la procédure d’installation. 47Étapes

1. Mettez l’ordinateur en position relevée.

2. Alignez les trous de vis du panneau supérieur avec ceux du boîtier.

3. Placez le panneau supérieur sur le boîtier.

4. Replacez les quatre vis (M3x7) qui fixent le panneau supérieur au boîtier.

5. Replacez les deux vis (#6-32x1/4») qui fixent le panneau supérieur au boîtier.

panneau latéral droit.

2. Installez le capot supérieur.

3. Installez le panneau latéral gauche.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

48Ensemble ventilateur du processeur et dissipateur thermique Retrait de l’assemblage de dissipateur de chaleur et ventilateur de processeur Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage du dissipateur de chaleur et du ventilateur du processeur et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

492. Déconnectez de la carte système le câble du ventilateur du processeur.

3. En suivant l’ordre inverse indiqué, desserrez les quatre vis imperdables qui fixent l’assemblage du dissipateur de chaleur et du ventilateur du processeur à la carte système.

4. Dégagez de la carte système l’assemblage du dissipateur de chaleur et du ventilateur du processeur.

Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage du dissipateur de chaleur et du ventilateur du processeur et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Placez l’assemblage du dissipateur de chaleur et du ventilateur du processeur sur le processeur.

2. Alignez les vis imperdables de l’assemblage du dissipateur de chaleur et du ventilateur du processeur avec les trous de vis situés sur la carte système. 3. En suivant l’ordre indiqué, serrez les quatre vis imperdables qui fixent l’assemblage du dissipateur de chaleur et du ventilateur du processeur à la carte système.

504. Connectez le câble du ventilateur du processeur à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Unité de refroidissement liquide du processeur Retrait de l’assemblage de refroidissement liquide du processeur Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

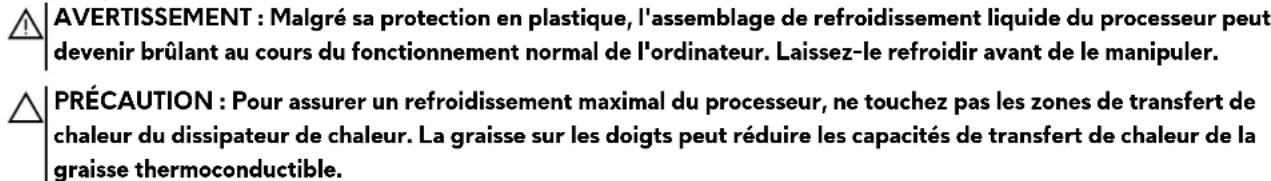

AVERTISSEMENT : Malgré sa protection en plastique, l'assemblage de refroidissement liquide du processeur peut

devenir brûlant au cours du fonctionnement normal de l'ordinateur. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure d’installation. L’assemblage de refroidissement liquide du processeur fourni peut varier en fonction de la configuration. 5152REMARQUE : Cet assemblage de refroidissement liquide du processeur est doté d’un refroidisseur de processeur à effets d’éclairage RVB. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez les câbles de l’assemblage de refroidissement du processeur de la carte système.

3. Dans l’ordre séquentiel inverse, desserrez les quatrevis imperdables qui fixent le bloc de refroidissement du processeur à la carte système.

4. Retirez la vis (M3x5) qui fixe l’assemblage du radiateur et du ventilateur au boîtier.

5. Soulevez l’assemblage de refroidissement du processeur et ses câbles pour les retirer de la carte système.

53Installation de l’assemblage de refroidissement liquide du processeur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Un alignement incorrect de l’assemblage de refroidissement liquide du processeur peut endommager la carte système et le processeur. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure d’installation. L’assemblage de refroidissement liquide du processeur fourni peut varier en fonction de la configuration. 54REMARQUE : Cet assemblage de refroidissement liquide du processeur est doté d’un refroidisseur de processeur à effets d’éclairage RVB. Étapes

1. Alignez le trou de vis de l’assemblage du radiateur et du ventilateur avec celui du boîtier.

REMARQUE : Assurez-vous que les tuyaux sont orientés vers l’avant de l’ordinateur.

2. Remettez en place les vis (M3x5) qui fixent l’assemblage du radiateur et du ventilateur au boîtier.

3. Alignez les trous de vis du bloc de refroidissement du processeur avec ceux de la carte système.

4. Dans l’ordre séquentiel, serrez les quatrevis imperdables qui fixent le bloc de refroidissement du processeur à la carte système.

5. Connectez les câbles de l’assemblage de refroidissement du processeur à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Processeur Retrait du processeur Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, le cas échéant. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Abaissez le levier de dégagement, puis écartez-le du processeur pour le dégager de la languette.

2. Déployez complètement le levier de dégagement.

3. Soulevez le processeur pour le dégager de son socket.

Installation du processeur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure d’installation. 56Étapes

1. Assurez-vous que le levier de dégagement du socket du processeur est entièrement déployé.

PRÉCAUTION : Positionnez le processeur correctement dans son socket afin d’éviter de l’endommager irrémédiablement.

2. Alignez le coin de la broche1 du processeur avec le coin de la broche1 de son socket, puis insérez le processeur.

PRÉCAUTION : Vérifiez que l’encoche du cache du processeur est bien positionnée sous l’ergot d’alignement.

3. Poussez le levier de dégagement vers le bas et positionnez-le sous le tableau à côté du socket du processeur.

Étapes suivantes 1. Installez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, selon le cas de figure.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte sans fil Retrait de la carte sans fil Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure de retrait. 57Étapes

1. Retirez la vis (M2x3) qui fixe la carte sans fil à la carte système.

2. Soulevez le support de la carte sans fil pour le retirer de cette dernière.

3. Déconnectez de la carte sans fil les câbles des antennes.

4. Faites glisser la carte sans fil et retirez-la de son logement.

Installation de la carte sans fil Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Pour éviter d’endommager la mini-carte sans fil, ne placez aucun câble sous cette dernière. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure d’installation. 58Étapes

1. Connectez les câbles des antennes à la carte sans fil.

Le tableau suivant décrit les couleurs des câbles des antennes correspondant à la carte sans fil prise en charge par votre ordinateur. Tableau 3. Code couleur des câbles des antennes Connecteurs sur la carte sans fil Couleur des câbles de l’antenne Principal (triangle blanc) Blanc Auxiliaire (triangle noir) Noir

2. Placez le support de la carte sansfil sur cette dernière.

3. Alignez l’encoche de la carte sans fil avec la languette située sur le logement de cette dernière.

4. Insérez la carte sans fil dans son logement en l’inclinant.

5. Remettez en place la vis (M2x3) qui fixe la carte sans fil à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

59Antennes Retrait des antennes Prérequis

1. Suivez la procédure décrite dans la section

Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

panneau latéral droit.

6. Retirez le panneau avant.

À propos de cette tâche Les images suivantes indiquent l’emplacement des antennes et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Retirez les deux vis (M3x3) qui fixent les modules d’antenne au boîtier.

2. Décollez les deux antennes et retirez-les des emplacements du boîtier.

3. Retirez les câbles d’antenne des guides de routage du boîtier.

4. Retirez les câbles d’antenne du clip d’acheminement dans le boîtier.

5. Tirez délicatement les câbles d’antenne dans le trou situé sur le boîtier, puis retirez les antennes avec leurs câbles du boîtier. 60Installation des antennes Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement des antennes et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Placez les antennes dans les logements du boîtier et collez-les au boîtier.

2. Alignez les trous de vis et replacez les deux vis (M3x3) qui fixent les antennes au boîtier.

3. Faites passer les câbles d’antenne par les guides d’acheminement situés sur le boîtier.

4. Poussez l’extrémité des câbles d’antenne avec les connecteurs sur la carte sans fil à travers le trou du boîtier.

5. Acheminez le câble d’antenne via les clips d’acheminement situés dans le boîtier.

2. Installez le panneau latéral droit.

3. Installez le capot supérieur.

4. Installez la cartesans fil.

5. Installez le panneau latéral gauche.

6. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

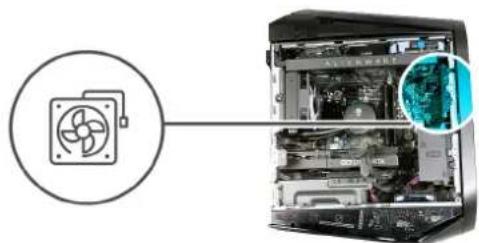

61Ventilateur avant du châssis Retrait du ventilateur avant du boîtier Prérequis

1. Suivez la procédure décrite dans la section

Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur avant du boîtier et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez le câble du ventilateur avant du boîtier de la carte système.

3. Appuyez sur le clip de dégagement, faites glisser et soulevez le châssis avant hors du boîtier.

Installation du ventilateur du boîtier avant Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. 62À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur avant du boîtier et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez le ventilateur avant du boîtier avec l’emplacement situé sur le boîtier, puis poussez le ventilateur jusqu’à ce que le clip de dégagement soit en place.

3. Branchez le câble du ventilateur avant du boîtier sur la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section

Après une intervention à l’intérieur de votre ordinateur. Ventilateur PCIe Retrait du ventilateur PCIe Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

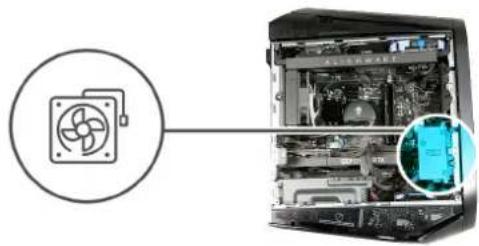

63À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur PCIe et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Faites glisser le loquet de dégagement en position de déverrouillage et soulevez le support d’extrémité de la carte graphique pour le retirer du boîtier.

3. Déconnectez le câble du ventilateur PCIe de la carte système.

4. Poussez la languette pour dégager le ventilateur PCIe hors du boîtier.

5. Faites glisser et soulevez le ventilateur PCIe hors du boîtier.

Installation du ventilateur PCIe Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur PCIe et fournissent une représentation visuelle de la procédure d’installation. 64Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez les languettes situées sur le ventilateur PCIe avec les emplacements sur le boîtier.

3. Faites glisser et poussez le ventilateur jusqu’à ce que le clip de dégagement se mette en place sur le boîtier.

4. Connectez le câble du ventilateur PCIe à la carte système.

5. Replacez le support d’extrémité de la carte graphique et faites glisser le loquet de dégagement en position de verrouillage. Étapes suivantes

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

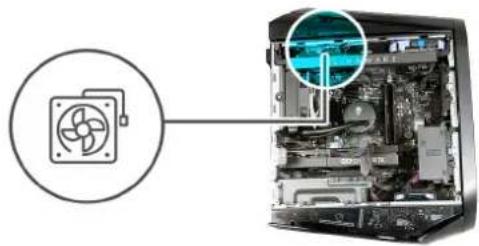

Ventilateur haut du châssis Retrait du ventilateur supérieur du châssis Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur supérieur du boîtier et fournissent une représentation visuelle de la procédure de retrait. 65Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez le câble du ventilateur supérieur du boîtier de la carte système.

3. Appuyez sur le clip de dégagement des ventilateurs supérieurs du boîtier.

4. Faites glisser et soulevez le ventilateur supérieur du boîtier hors du boîtier.

Installation du ventilateur haut du châssis Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur supérieur du boîtier et fournissent une représentation visuelle de la procédure d’installation. 66Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez le ventilateur supérieur du boîtier sur l’emplacement sur le boîtier.

3. Poussez le ventilateur supérieur du boîtier dans l’emplacement situé sur le châssis jusqu’à ce que son clip de dégagement soit en place.

4. Connectez le câble du ventilateur supérieur du châssis à la carte système.

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte des voyantsLED AlienFX avant Retrait de la carte des voyants LED AlienFX avant Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

panneau latéral droit.

5. Retirez le panneau avant.

67À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte des voyants LED AlienFX avant et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Placez le panneau avant sur une surface plane pour repérer la carte des voyants LED AlienFX.

2. Retirez les quatre vis (M3x8) qui fixent la carte des voyants LED AlienFX au panneau avant.

3. Soulevez légèrement la carte des voyants LED AlienFX pour la retirer du cadre avant et déconnectez le câble de la carte du bouton d’alimentation de la carte du bouton d’alimentation.

4. Soulevez la carte des voyants LED AlienFX pour la retirer du panneau avant.

Installation de la carte des voyants LED AlienFX avant Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte des voyants LED AlienFX avant et fournissent une représentation visuelle de la procédure d’installation. 68Étapes

1. Placez le panneau avant sur une surface plane et repérez la carte du bouton d’alimentation.

2. Rapprochez la carte des voyants LED AlienFX près du cadre avant et connectez le câble de la carte du bouton d’alimentation sur la carte du bouton d’alimentation.

3. Alignez le trou de vis de la carte des voyantsLED AlienFX sur celui du panneau avant.

4. Replacez les quatre vis (M3x8) qui fixent la carte des voyants LED AlienFX au panneau avant.

panneau latéral droit.

3. Installez le capot supérieur.

4. Installez le panneau latéral gauche.

5. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte du bouton d’alimentation Retrait de la carte du bouton d’alimentation Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

panneau latéral gauche.

3. Retirez le capot supérieur.

4. Retirez le panneau latéral droit.

5. Retirez le panneau avant.

6. Retirez la carte des voyants LED AlienFX avant

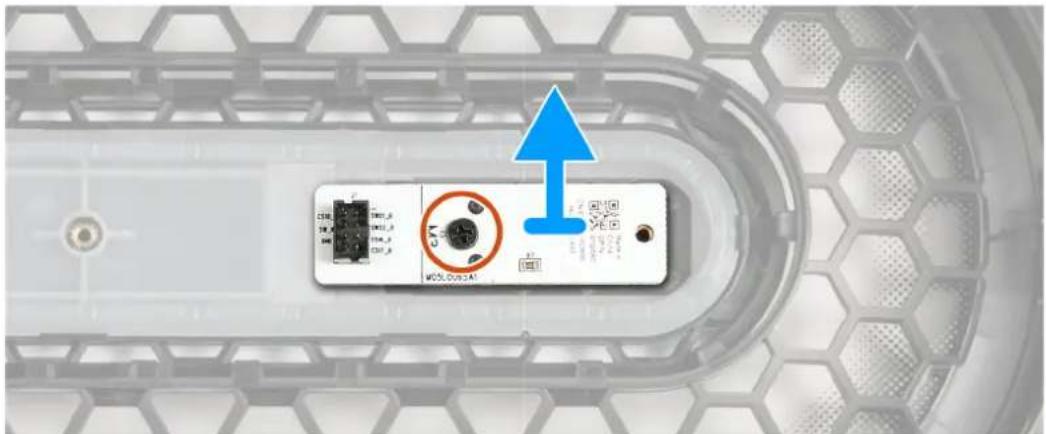

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte du bouton d’alimentation et fournissent une représentation visuelle de la procédure de retrait. 69Étapes

1. Retirez la vis (M2x3) qui fixe la carte du bouton d’alimentation au panneau avant.

2. Soulevez la carte du bouton d’alimentation hors du panneau avant.

Installation de la carte du bouton d’alimentation Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte du bouton d’alimentation et fournissent une représentation visuelle de la procédure d’installation. 70Étapes

1. Alignez les trous de vis de la carte du bouton d’alimentation avec ceux du panneau avant.

2. Replacez la vis (M2x3) qui fixe la carte du bouton d’alimentation au panneau avant.

carte des voyants LED AlienFX avant

2. Installez le panneau avant.

3. Installez le panneau latéral droit.

4. Installez le capot supérieur.

panneau latéral gauche.

6. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Dissipateur de chaleur du régulateur de tension Retrait du dissipateur de chaleur du régulateur de tension Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. REMARQUE : Ne touchez pas les zones de transfert de chaleur sur le dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. REMARQUE : Les dissipateurs de chaleur du régulateur de tension sont livrés en tant qu’unités séparées et ne sont pas livrés avec la nouvelle carte système. Replacez les dissipateurs de chaleur du régulateur de tension de l’ancienne carte système sur la nouvelle carte système.

2. Retirez le panneau latéral gauche.

71À propos de cette tâche Les images suivantes indiquent l’emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Desserrez les vis imperdables de fixation du dissipateur de chaleur du régulateur de tension à la carte système.

3. Répétez le même processus pour l’autre dissipateur de chaleur du régulateur de tension.

4. Soulevez le dissipateur de chaleur du régulateur de tension et retirez-le de la carte système.

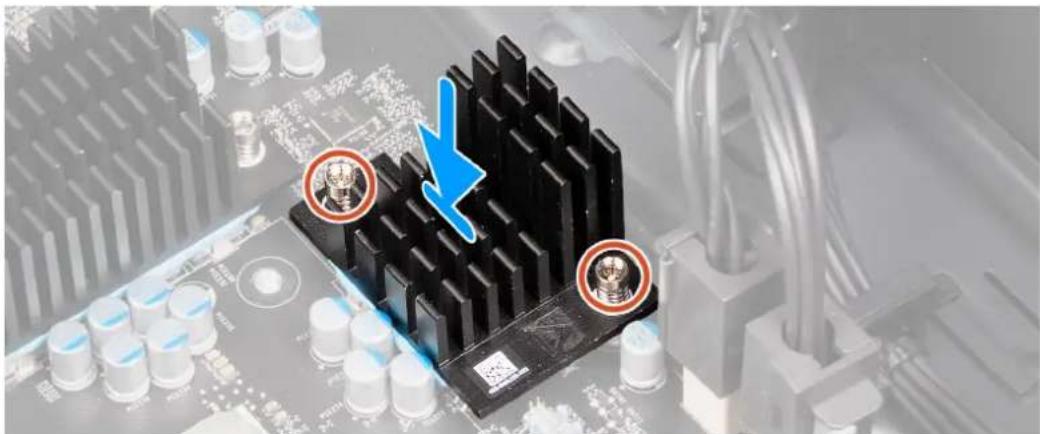

72Installation du dissipateur de chaleur du régulateur de tension Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. REMARQUE : Ne touchez pas les zones de transfert de chaleur sur le dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. REMARQUE : Les dissipateurs de chaleur du régulateur de tension sont livrés en tant qu’unités séparées et ne sont pas livrés avec la nouvelle carte système. Replacez les dissipateurs de chaleur du régulateur de tension de l’ancienne carte système sur la nouvelle carte système. À propos de cette tâche Les images suivantes indiquent l’emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure d’installation. Étapes

1. Alignez les vis imperdables du dissipateur de chaleur sur les trous de vis situés sur la carte système.

2. Serrez les deuxvis imperdables qui fixent le dissipateur de chaleur du régulateur de tension sur la carte système.

3. Répétez la même procédure avec l’autre dissipateur de chaleur du régulateur de tension.

panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

73Carte système Retrait de la carte système Prérequis

1. Suivez la procédure décrite dans la section

Avant d’intervenir à l’intérieur de votre ordinateur. REMARQUE : Le numéro de série de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir le numéro de série dans le programme de configuration du BIOS. REMARQUE : Le remplacement de la carte système supprime toutes modifications apportées au BIOS à l’aide du programme de configuration du BIOS. Vous devez apporter les modifications appropriées à nouveau après la remise en place de la carte système. REMARQUE : Avant de déconnecter les câbles de la carte système, notez l’emplacement des connecteurs afin de replacer les câbles correctement lorsque vous réinstallerez la carte système.

2. Retirez le panneau latéral gauche.

3. Retirez le capot supérieur.

4. Retirez le panneau latéral droit.

6. Retirez le module de mémoire.

7. Retirez la carte graphique simple.

8. Retirez le disqueSSD2230 ou le disqueSSD2280.

carte sans fil. 10.Retirez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, le cas échéant.

11. Retirez le processeur.

12. Retirez le dissipateur de chaleur du régulateur de tension.

À propos de cette tâche L’image suivante montre les connecteurs de la carte système.

741. Connecteur ambiant du bouton d’alimentation de l’anneau

2. ConnecteurFAN_SYS3

3. Logement de la carte sans fil (M.2WLAN)

4. ConnecteurFAN_SYS2

5. Connecteur de disque SATA6Gbit/s (SATA0)

6. Connecteur de disque SATA6Gbit/s (SATA1)

7. Connecteur de disque SATA6Gbit/s (SATA2)

8. Connecteur du bloc d’alimentation (ATX1_2)

10.Logement de la carte PCI-Expressx4 (SLOT4)

11. Logement de la carte PCI-Expressx16 (mécanique)/x16 (électrique) PCIe Gen4 (SLOT2)

7512. Logement du disqueSSD (M.2PCIe SSD.0)

13. Logement de la carte PCI-Expressx4 (SLOT1)

14.Connecteur du ventilateur du boîtier arrière (FAN_SYS1) 15.ConnecteurLED du ventilateur (FANLED1) 16.Connecteur de la pompe du ventilateur (FANPUMP) 17.Connecteur du ventilateur du processeur 18.Connecteur du ventilateur du boîtier supérieur (FAN_SYS4) 19.Socket du processeur 20.Connecteur du bloc d’alimentation (ATX2)

21. Connecteur du bloc d’alimentation (ATX3)

22.Logement du module de mémoire (DIMM3) 23.Logement du module de mémoire (DIMM1) 24.Logement du module de mémoire (DIMM4) 25.Logement du module de mémoire (DIMM2) 26.Connecteur d’alimentation SATA 27.Connecteur de l’éclairage latéral Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait. 7677Étapes

1. Déconnectez de la carte système le câble de données du disque dur.

2. Déconnectez les câbles d'alimentation du processeur de la carte système.

3. Déconnectez les câbles d’alimentation de la carte système de la carte système.

4. Déconnectez le câble d’alimentation du ventilateur supérieur du boîtier de la carte système.

5. Déconnectez le câble d’alimentation du ventilateur du boîtier avant de la carte système.

6. Déconnectez le câble d’alimentation de l’éclairage latéral de la carte système.

7. Déconnectez le câble d’alimentationSATA de la carte système.

8. Déconnectez tous les câbles connectés à la carte système.

REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système. Pour obtenir des informations sur les connecteurs de la carte système, reportez-vous à la section «Composants de la carte système». REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système.

9. Retirez les neuf vis (n°6-32x1/4") qui fixent la carte système aux entretoises du boîtier.

10.Retirez la vis (n°6-32x1/4") qui fixe le support d’E/S avant au boîtier, puis retirez le support d’E/S avant.

11. Tenez le bord de la carte système où se trouvent les ports d’E/S avant.

12. Tenez le bord de la carte système où se trouvent les ports arrière.

13. Soulevez la carte système du boîtier en l’inclinant, puis retirez-la du boîtier.

78Installation de la carte système Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure d’installation. 79Étapes 1. Faites glisser les ports d’E/S avant situés sur la carte système dans les fentes d’E/S avant prévues sur le boîtier, puis alignez les trous de vis de la carte système avec les entretoises du boîtier.

2. Insérez la carte système dans les entretoises du boîtier.

3. Alignez le support d’E/S avant sur les ports d’E/S avant et installez le support sur le boîtier.

4. Remettez en place la vis (n°6-32 32x1/4") qui fixe le support d’E/S avant au boîtier.

5. Remettez en place les neufvis (n°6-32 32x1/4") qui fixent l’assemblage de la carte système aux entretoises du boîtier.

6. Acheminez tous les câbles qui ont été déconnectés de la carte système et reconnectez-les.

7. Connectez le câble d’alimentationSATA de la carte système.

8. Connectez le câble d’alimentation de l’éclairage latéral de la carte système.

9. Connectez le câble d’alimentation du ventilateur avant du boîtier de la carte système.

10.Connectez le câble d’alimentation du ventilateur supérieur du boîtier de la carte système.

11. Connectez les câbles d’alimentation de la carte système de la carte système.

12. Connectez les câbles d’alimentation du processeur de la carte système.

13. Connectez les câbles de données du disque dur de la carte système.

dissipateur de chaleur du régulateur de tension.

2. Installez le processeur.

assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, selon le cas de figure.

804. Installez la cartesans fil.

5. Installez le disqueSSD2230 ou le disqueSSD2280.

6. Installez le module de mémoire.

7. Installez le panneau avant.

panneau latéral droit.

9. Installez le capot supérieur.

10.Installez le panneau latéral gauche.

11. Suivez la procédure décrite dans la section

Après une intervention à l’intérieur de votre ordinateur. Saisie du numéro de service dans le programme de configuration du BIOS Étapes

1. Allumez ou redémarrez votre ordinateur.

2. Appuyez sur la touche «F2» lorsque le logo Dell s'affiche pour accéder au programme de configuration du BIOS.

3. Accédez à l’onglet Main (Principal) et saisissez le numéro de série dans le champ Service Tag Input (Saisie du numéro de série). Étapes suivantes REMARQUE : Le numéro de série est l’identifiant alphanumérique situé à l’arrière de votre ordinateur. 81Pilotes de périphériques Système d’exploitation Votre AlienwareAuroraRyzenEditionR14 prend en charge les systèmes d’exploitation suivants: ● Windows11Professionnel Standard 64bits ● Windows11Professionnel Plus 64bits ● Windows11 Famille Standard 64bits ● Windows11 Famille Plus 64bits ● Windows11 Famille Avancé 64bits Téléchargement du pilote audio Étapes

1. Allumez votre ordinateur.

3. Entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer).

REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Drivers & Downloads (Pilotes et téléchargements).

5. Cliquez sur le bouton Detect Drivers (Détecter les pilotes).

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continue (Continuer).

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur View Drivers for My System (Afficher les pilotes pour mon système).

9. Cliquez sur Download and Install (Télécharger et installer) pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de User Account Control (Contrôle de compte d’utilisateur) pour permettre à l’application d’effectuer des modifications sur le système.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Category (Catégorie).

14.Cliquez sur Audio dans la liste déroulante. 15.Cliquez sur Download (Télécharger) afin de télécharger le pilote audio pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier où vous avez enregistré le fichier du pilote audio. 17.Cliquez deux fois sur l’icône du fichier du pilote audio et laissez-vous guider par les instructions qui s’affichent pour installer le pilote. Téléchargement du pilote de carte graphique Étapes

1. Allumez votre ordinateur.

2. Rendez-vous sur www.dell.com/support.

823. Entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer).

REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Drivers & Downloads (Pilotes et téléchargements).

5. Cliquez sur le bouton Detect Drivers (Détecter les pilotes).

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continue (Continuer).

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur View Drivers for My System (Afficher les pilotes pour mon système).

9. Cliquez sur Download and Install (Télécharger et installer) pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de User Account Control (Contrôle de compte d’utilisateur) pour permettre à l’application d’effectuer des modifications sur le système.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Category (Catégorie).

14.Cliquez sur Video (Vidéo) dans la liste déroulante. 15.Cliquez sur Download (Télécharger) afin de télécharger le pilote graphique pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier où vous avez enregistré le fichier du pilote graphique. 17.Effectuez un double clic sur l’icône du fichier du pilote graphique et suivez les instructions affichées à l’écran pour installer le pilote. Téléchargement du pilote USB Étapes

1. Allumez votre ordinateur.

3. Entrez le numéro de série de votre ordinateur et cliquez sur Envoyer.

REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Pilotes et téléchargements.

5. Cliquez sur le bouton Détecter les pilotes.

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continuer.

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur Afficher les pilotes pour mon système.

9. Cliquez sur Télécharger et installer pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de Contrôle de compte d’utilisateur pour permettre à l’application d’effectuer des modifications sur l’ordinateur.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

83REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Catégorie.

14.Cliquez sur Chipset dans la liste déroulante. 15.Cliquez sur Télécharger afin de télécharger le piloteUSB pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier du pilote USB. 17.Double-cliquez sur l’icône du fichier du pilote USB et laissez-vous guider par les instructions qui s’affichent pour installer le pilote. Téléchargement du pilote Wi-Fi Étapes

1. Allumez votre ordinateur.

3. Entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer).

REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Drivers & Downloads (Pilotes et téléchargements).

5. Cliquez sur le bouton Detect Drivers (Détecter les pilotes).

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continue (Continuer).

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur View Drivers for My System (Afficher les pilotes pour mon système).

9. Cliquez sur Download and Install (Télécharger et installer) pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de User Account Control (Contrôle de compte d’utilisateur) pour permettre à l’application d’effectuer des modifications sur le système.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Category (Catégorie).

14.Cliquez sur Network (Réseau) dans la liste déroulante. 15.Cliquez sur Télécharger afin de télécharger le pilote Wi-Fi pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier où vous avez enregistré le fichier du pilote du Wi-Fi. 17.Double-cliquez sur l’icône du pilote Wi-Fi et laissez-vous guider par les instructions qui s’affichent pour installer le pilote. Téléchargement du pilote du lecteur de cartes multimédias Étapes

1. Allumez votre ordinateur.

2. Rendez-vous sur www.dell.com/support.

3. Entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer).

84REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Drivers & Downloads (Pilotes et téléchargements).

5. Cliquez sur le bouton Detect Drivers (Détecter les pilotes).

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continue (Continuer).

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur View Drivers for My System (Afficher les pilotes pour mon système).

9. Cliquez sur Download and Install (Télécharger et installer) pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de User Account Control (Contrôle de compte d’utilisateur) pour permettre à l’application d’effectuer des modifications sur le système.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Category (Catégorie).

14.Cliquez sur Chipset (Jeu de puces) dans la liste déroulante. 15.Cliquez sur Download (Télécharger) afin de télécharger le pilote du lecteur de cartes mémoires pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier du pilote du lecteur de cartes mémoires. 17.Double-cliquez sur l’icône du fichier du pilote du lecteur de carte mémoire et laissez-vous guider par les instructions qui s’affichent pour installer le pilote. Téléchargement du pilote du chipset Étapes

1. Allumez votre ordinateur.

3. Entrez le numéro de série de votre ordinateur et cliquez sur Envoyer.

REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Pilotes et téléchargements.

5. Cliquez sur le bouton Détecter les pilotes.

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continuer.

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur Afficher les pilotes pour mon système.

9. Cliquez sur Télécharger et installer pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de Contrôle de compte d’utilisateur pour permettre à l’application d’effectuer des modifications sur l’ordinateur.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

85REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Catégorie.

14.Cliquez sur Chipset dans la liste déroulante. 15.Cliquez sur Télécharger afin de télécharger le pilote du chipset pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier du pilote du chipset. 17.Double-cliquez sur l’icône du fichier du pilote de chipset et laissez-vous guider par les instructions qui s’affichent pour installer le pilote. Téléchargement du pilote réseau Étapes

1. Allumez votre ordinateur.

3. Entrez le numéro de série de votre ordinateur et cliquez sur Submit (Envoyer).

REMARQUE : si vous ne disposez pas du numéro de série, utilisez la fonction de détection automatique ou recherchez manuellement le modèle de votre ordinateur.

4. Cliquez sur Drivers & Downloads (Pilotes et téléchargements).

5. Cliquez sur le bouton Detect Drivers (Détecter les pilotes).

6. Lisez et acceptez les conditions générales pour utiliser SupportAssist, puis cliquez sur Continue (Continuer).

7. Si nécessaire, votre ordinateur commence à télécharger et installer SupportAssist.

REMARQUE : Passez en revue les instructions qui s’affichent à l’écran pour obtenir des instructions spécifiques à un navigateur.

8. Cliquez sur View Drivers for My System (Afficher les pilotes pour mon système).

9. Cliquez sur Download and Install (Télécharger et installer) pour télécharger et installer toutes les mises à jour de pilotes détectées pour votre ordinateur. 10.Sélectionnez l’emplacement où enregistrer les fichiers. 11. Si vous y êtes invité, approuvez les demandes de User Account Control (Contrôle de compte d’utilisateur) pour permettre à l’application d’effectuer des modifications sur le système.

12. L’application installe toutes les mises à jour et les pilotes identifiés.

REMARQUE : Tous les fichiers ne peuvent pas être installés automatiquement. Lisez le résumé d’installation afin de déterminer si une installation manuelle est requise.

13. Pour le téléchargement manuel et pour l’installation, cliquez sur Category (Catégorie).

14.Cliquez sur Network (Réseau) dans la liste déroulante. 15.Cliquez sur Télécharger afin de télécharger le pilote réseau pour votre ordinateur. 16.Une fois le téléchargement terminé, accédez au dossier où vous avez enregistré le fichier du pilote réseau. 17.Cliquez deux fois sur l’icône du fichier du pilote réseau et laissez-vous guider par les instructions qui s’affichent pour installer le pilote. 86System Setup (Configuration du système) PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres du programme de configuration du BIOS. Certaines modifications risquent de provoquer un mauvais fonctionnement de l'ordinateur. REMARQUE : Avant d'utiliser le programme de configuration du BIOS, notez les informations qui y sont affichées afin de pouvoir vous y reporter ultérieurement. Utilisez le programme de configuration du BIOS pour les fins suivantes: ● Obtenir des informations sur le matériel installé sur votre ordinateur, par exemple la quantité deRAM et la taille du disque dur. ● Modifier les informations de configuration du système. ● Définir ou modifier une option sélectionnable par l’utilisateur, par exemple le mot de passe utilisateur, le type de disque dur installé, l’activation ou la désactivation de périphériques de base. Accès au programme de configuration BIOS À propos de cette tâche Allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la touche F2. Touches de navigation REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu'au redémarrage de l'ordinateur. Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant. Entrée Sélectionne une valeur dans le champ en surbrillance (si applicable) ou permet de suivre le lien affiché dans le champ. Barre d'espacement Permet d'étendre ou de réduire la liste déroulante, le cas échéant. Onglet Passe au champ suivant. Échap Permet de revenir à la page précédente jusqu’à ce que l’écran principal s'affiche. Si vous appuyez sur «Échap» dans l’écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer le système s'affiche alors. Séquence de démarrage La séquence de démarrage permet d’ignorer l’ordre des périphériques de démarrage défini par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Pendant l’auto test de démarrage (POST), lorsque le logoDell s’affiche, vous pouvez: ● Accéder à la configuration du système en appuyant sur la touche F2 ● Afficher le menu de démarrage à affichage unique en appuyant sur la touche F12 Ce menu contient les périphériques à partir desquels vous pouvez démarrer, y compris l’option de diagnostic. Les options du menu de démarrage sont les suivantes: ● Disque amovible (si disponible) ● UnitéSTXXXX (si disponible) REMARQUE : XXX correspond au numéro de disque SATA. ● Lecteur optique (si disponible) 87● Disque dur SATA (si disponible) ● Diagnostics L’écran de séquence de démarrage affiche également l’option d’accès à l’écran Configuration du système. Options de configuration du système REMARQUE : Selon votre ordinateur et les périphériques installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément tels quels dans votre configuration. Tableau 4. Options de configuration du système – menu principal Principal Heure système Ce champ affiche l’heure actuelle au format hh:mm:ss. Date du système Affiche la date actuelle au format jj/mm/aaaa. Version du BIOS Affiche le numéro de version du BIOS. Nom du produit Indique le nom du produit. Par défaut: AlienwareAuroraRyzenEditionR14 Numéro de série Affiche le numéro de série de l’ordinateur. Numéro d’inventaire Ce champ affiche le numéro d’inventaire de l’ordinateur. Type de processeur Affiche le type du processeur. Vitesse du processeur Affiche la vitesse du processeur. CPU ID Affiche le code d’identification du processeur. Cache du CPU Cache L1 Affiche la taille du cache L1 du processeur. Cache L2 Affiche la taille du cache L2 du processeur. Cache L3 Affiche la taille du cache L3 du processeur. Premier disque dur Permet de configurer le premier disque dur. SSD-0 M.2 PCIe Active ou désactive le disqueSSD-0 PCIeM.2. Mémoire système Affiche la quantité totale de mémoire installée. Vitesse de la mémoire Affiche la vitesse de la mémoire. Tableau 5. Options de configuration du système – menu Avancé Avancé Sélection du nom de modèle Sélection du nom de modèle Permet de sélectionner le nom du modèle. Par défaut: nom du modèle Virtualisation Virtualisation Permet à l’ordinateur d’exécuter un écran de machine virtuelle (VMM). Par défaut: activé Carte NIC intégrée Carte NIC intégrée Permet d’activer ou de désactiver la carte NIC intégrée. Par défaut: activé OpérationSATA/NVME 88Tableau 5. Options de configuration du système – menu Avancé(suite) Avancé OpérationSATA/NVME Permet de configurer le mode d’exploitation du contrôleur d’appareil de stockage intégré. Par défaut: AHCI/NVME Registre d’adresses de base PCIeResizable Registre d’adresses de base PCIeResizable Permet d’activer ou de désactiver la fonction BAR (Resizable Base Address Register). Par défaut: désactivé Prise en charge du HTTPIPv4 Prise en charge du HTTPIPv4 Permet d’activer ou de désactiver la prise en charge du HTTPIPv4. Par défaut: désactivé Prise en charge du HTTPIPv6 Prise en charge du HTTPIPv6 Permet d’activer ou de désactiver la prise en charge du HTTPIPv6. Par défaut: désactivé Configuration USB Front USB Ports Permet d’activer ou de désactiver les ports USB avant. Par défaut: activé Rear USB Ports Permet d’activer ou de désactiver les ports USB arrière. Par défaut: activé Options d’alimentation Réveil par LAN intégré Cette option permet d’activer l’ordinateur avec des signaux LAN spéciaux. Par défaut: activé Restauration de l’alimentation Détermine l’action que l’ordinateur effectue lorsque l’alimentation est rétablie. Par défaut: hors tension Contrôle de la veille profonde Permet de définir les contrôles lorsque la fonction Veille profonde est activée. Par défaut: activé en mode S4 et S5 USBPowerShare Permet de charger des périphériques externes. Par défaut: désactivé État de l’USBPowerShare en mode veille Cette option permet d’activer la sortie de veille du système par les périphériques USB. Par défaut: normal Mise sous tension automatique Permet d’activer ou désactiver le mode de mise en route automatique. Par défaut: désactivé Mode de mise sous tension automatique Permet de mettre sous tension automatiquement l’ordinateur chaque jour ou à une date prédéfinie. Cette option ne peut être configurée que si le mode de mise en route automatique est défini comme Activé tous les jours ou Jour sélectionné. 89Tableau 5. Options de configuration du système – menu Avancé(suite) Avancé Par défaut: jour sélectionné Date de mise sous tension automatique Permet de définir la date à laquelle l’ordinateur doit être mis sous tension automatiquement. Cette option ne peut être configurée que si le mode Mise sous tension automatique est défini sur Activé 1à31. Par défaut: 15 Heure de mise sous tension automatique Permet de définir l’heure à laquelle l’ordinateur doit être mis sous tension automatiquement. Cette option ne peut être configurée que si le mode Auto Power On (Mise sous tension automatique) est défini sur Enabled hh:mm:ss (Activé hh:mm:ss). Par défaut: 12:30:30 Touche de verrouillage numérique Permet de définir l’état de la touche de verrouillage numérique au cours de l’amorçage sur On (activée) ou Off (désactivée). Par défaut: activé Options de performances DécalageTCC du processeur Permet de configurer la température maximale du processeur dans une certaine plage de valeurs. Overclocking Feature (fonction de surcadençage) Permet d’activer ou de désactiver la fonctionnalité de surcadençage. Par défaut: activé Maintenance Suppression des données au prochain démarrage Lorsque cette option est activée, le BIOS programme un cycle de nettoyage des données pour tous les appareils de stockage qui sont connectés à la carte système lors du prochain redémarrage. Par défaut: désactivé Restauration du BIOS à partir du disque dur Permet à l’ordinateur, dans certains cas où le BIOS est endommagé, de récupérer à partir d’un fichier de restauration situé sur son disque dur principal ou sur une clé USB externe. REMARQUE : La récupération du BIOS à partir du disque dur n’est pas disponible pour les disques à autochiffrement (SED). Par défaut: activé Récupération automatique du BIOS Lorsque la récupération automatique est activée, elle s’exécute en cas d’échec de vérification de l’intégrité du BIOS, à condition qu’il y ait une image de récupération sur le disque dur. REMARQUE : La récupération automatique du BIOS n’est pas possible à partir d’autres supports. Par défaut: désactivé Résolution système SupportAssist Permet de contrôler le flux d’amorçage automatique pour la console SupportAssistSystemResolution, ainsi que pour l’outil de récupération du système d’exploitationDell. Seuil de récupération automatique du système d’exploitation Permet de configurer le seuil de récupération automatique du système d’exploitation. Valeur par défaut: 2 SupportAssist OS Recovery Permet d’activer et de désactiver SupportAssist OS Recovery. Par défaut: activé 90Tableau 6. Options de configuration du système: menu Sécurité Sécurité État du verrouillage du programme de configuration Affiche l’état de la configuration du déverrouillage. État du mot de passe administrateur Indique si le mot de passe administrateur est défini. Par défaut: non défini État du mot de passe système Indique si le mot de passe système est défini. Par défaut: non défini État du mot de passe du disque dur Indique si le mot de passe du disque dur est défini. Par défaut: non défini Numéro d’inventaire Crée un numéro d’inventaire pour le système qui peut être utilisé par un administrateur informatique pour identifier de manière unique un système spécifique. Une fois défini dans le BIOS, le numéro d’inventaire ne peut pas être modifié. Mot de passe administrateur Permet à l’utilisateur de définir, modifier ou supprimer le mot de passe administrateur. Mot de passe système Permet de définir, de modifier ou de supprimer le mot de passe système. Mot de passe du disque dur Permet à l’utilisateur de définir, modifier ou supprimer le mot de passe du disque dur. Modification de mot de passe Permet d’activer ou de désactiver la modification du mot de passe sur l’ordinateur. Par défaut: autorisé Absolute Permet d’activer ou de désactiver l’interface du moduleBIOS du service de module AbsolutePersistence (en option) d’AbsoluteSoftware. Par défaut: activé TPM micrologiciel Affiche l’état du TPM du firmware. Par défaut: activé Dispositif de dérivation PPI pour commandes effacées Permet d’activer ou de désactiver l’interfacePPI (Physical Presence Interface) du moduleTPM. Lorsque cette option est activée, ce paramètre permet au système d’exploitation d’ignorer les invites utilisateur de la PPI du BIOS lors de l’émission de la commande d’effacement. Les changements de ce paramètre prennent effet immédiatement. Par défaut: désactivé Mises à jour des capsules UEFI Permet d’activer ou de désactiver les mises à jour du BIOS au moyen des packages de mises à jour des capsules UEFI. Par défaut: activé Tableau de la réduction des risques de sécuritéSMMWindows Active ou désactive les protections de la réduction des risques de sécuritéSMM Par défaut: désactivé Active la protectionDMA avant démarrage Active ou désactive la protection DMA avant démarrage. Par défaut: activé Active le supportDMA du noyau du système d’exploitation Active ou désactive la protection DMA du noyau du système d’exploitation. Par défaut: activé 91Tableau 6. Options de configuration du système: menu Sécurité(suite) Sécurité Secure Boot Secure Boot Active Secure Boot à l’aide du logiciel de démarrage validé uniquement. Par défaut: désactivé Mode Secure Boot Modifie le comportement de Secure Boot pour permettre une évaluation ou application des signatures des pilotes UEFI. Le mode déployé devrait être sélectionné pour le fonctionnement normal de Secure Boot Par défaut: mode déployé Gestion des clés experte Mode personnalisé Permet d’activer ou de désactiver le mode personnalisé. Lorsqu’il est activé, il permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données. Par défaut: désactivé Active MicrosoftUEFICA Vous permet d’activer ou de désactiver MicrosoftUEFICA.

dbx Réinitialiser toutes les clés Supprimer toutes les clés Permet de sélectionner une base de données de clés. ● Supprimer toutes les clés: supprime la clé sélectionnée. ● Réinitialiser toutes les clés: rétablit les valeurs par défaut des quatre clés. Tableau 7. Options de configuration du système – menu Amorçage Amorçage Option de liste de démarrage Affiche les périphériques de démarrage disponibles. Par défaut: UEFI Ajout d’une option de démarrage à l’explorateur de fichiers Permet de définir le chemin de démarrage dans la liste des options de démarrage. Suppression d’un chemin à l’option de démarrage Permet de supprimer le chemin de démarrage dans la liste des options de démarrage. Activer la prise en charge du démarrage USB Permet d’activer ou de désactiver le contrôle Amorçage USB. Priorités des options d’amorçage Affiche les périphériques de démarrage disponibles. Option d’amorçage nº1 Affiche le premier périphérique d’amorçage. Valeur par défaut: Gestionnaire de démarrage de Windows. Option d’amorçage nº2 Affiche le deuxième périphérique d’amorçage. Default: Onboard NIC (IPV4) (Par défaut: NIC intégré [IPV4]) Tableau 8. Options de configuration du système – menu Quitter Enregistrer et quitter Enregistrer les modifications et réinitialiser Cette option permet de quitter la configuration du système et d’enregistrer les modifications. 92Tableau 8. Options de configuration du système – menu Quitter(suite) Enregistrer et quitter Annuler les modifications et réinitialiser Cette option permet de quitter la configuration du système et de charger les valeurs précédentes de toutes les options de configuration du système. Rétablir les paramètres par défaut Permet de charger les valeurs par défaut de toutes les options de configuration du système. Ignorer les modifications Permet de quitter les modifications. Enregistrer les modifications Permet d’enregistrer les modifications apportées. Mot de passe système et de configuration Tableau 9. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez saisir pour ouvrir une session sur le système. Mot de passe de configuration Mot de passe que vous devez saisir pour accéder aux paramètres du BIOS de l’ordinateur et les changer. Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. PRÉCAUTION : Les fonctionnalités de mot de passe fournissent un niveau de sécurité de base pour les données de l’ordinateur. PRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il n’est pas verrouillé et s’il est laissé sans surveillance. REMARQUE : La fonctionnalité de mot de passe système et de configuration est désactivée. Mise à jour du BIOS Mise à jour du BIOS dans Windows Étapes

1. Rendez-vous sur www.dell.com/support.

2. Cliquez sur Support produits. Dans le champ Rechercher dans le support, saisissez le numéro de série de votre ordinateur et cliquez sur Rechercher. REMARQUE : Si vous ne connaissez pas le numéro de série, utilisez la fonctionnalité de SupportAssist pour identifier automatiquement votre ordinateur. Vous pouvez également utiliser l’ID de produit ou rechercher manuellement le modèle de votre ordinateur.

3. Cliquez sur Pilotes et téléchargements. Développez Rechercher des pilotes.

4. Sélectionnez le système d’exploitation installé sur votre ordinateur.

5. Dans la liste déroulante Catégorie , sélectionnez BIOS.

6. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur. 7. Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier de mise à jour du BIOS. 8. Double-cliquez sur l’icône du fichier de mise à jour duBIOS et laissez-vous guider par les instructions affichées à l’écran. Pour plus d’informations, voir l’article 000124211 de la base de connaissances, à l’adresse www.dell.com/support. 93Mise à jour du BIOS à l’aide d’une cléUSB dansWindows Étapes

1. Suivez la procédure de l’étape1 à l’étape6 de la section«

Mise à jour du BIOS dans Windows» pour télécharger la dernière version du fichier d’installation duBIOS. 2. Créez une cléUSB de démarrage. Pour plus d’informations, voir l’article 000145519 de la base de connaissances, à l’adresse www.dell.com/support.

3. Copiez le fichier d’installation du BIOS sur la cléUSB de démarrage.

4. Connectez la cléUSB de démarrage à l’ordinateur qui nécessite une mise à jour duBIOS.

5. Redémarrez l’ordinateur et appuyez sur la touche F12 .

6. Sélectionnez la cléUSB à partir du menu Démarrage unique.

7. Saisissez le nom du fichier d’installation duBIOS, puis appuyez sur Entrée.

L’utilitaire de mise à jour du BIOS s’affiche.

8. Suivez les instructions qui s’affichent à l’écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu de démarrage ponctuel F12. Mise à jour duBIOS de votre ordinateur avec le fichier update.exe du BIOS copié sur une cléUSBFAT32 et démarrage à partir du menu de démarrage ponctuelF12. À propos de cette tâche Mise à jour du BIOS Vous pouvez exécuter le fichier de mise à jour du BIOS à partir de Windows avec une cléUSB amorçable ou depuis le menu de démarrage ponctuelF12 de l’ordinateur. La plupart des ordinateursDell construits après2012 disposent de cette fonctionnalité; vous pouvez le confirmer en démarrant votre ordinateur depuis le menu d’amorçageF12 et en vérifiant si l’option MISE À JOUR FLASH DU BIOS fait partie des options d’amorçage de votre ordinateur. Si l’option est répertoriée, alors le BIOS prend en charge cette option de mise à jour. REMARQUE : Seuls les ordinateurs disposant de l’option Mise à jour flash du BIOS dans le menu de démarrage ponctuelF12 peuvent utiliser cette fonction. Mise à jour à partir du menu de démarrage ponctuel Pour mettre à jour leBIOS à partir du menu de démarrage ponctuelF12, vous devez disposer des éléments suivants: ● Une cléUSB utilisant le système de fichiersFAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable duBIOS que vous avez téléchargé à partir du siteWeb de supportDell et copié à la racine de la cléUSB. ● Un adaptateur secteur branché sur l’ordinateur. ● Une batterie d’ordinateur fonctionnelle pour flasher le BIOS Effectuez les étapes suivantes pour exécuter la mise à jour du BIOS à partir du menu F12: PRÉCAUTION : Ne mettez pas l’ordinateur hors tension pendant la procédure de mise à jour du BIOS. L’ordinateur ne démarre pas si vous le mettez hors tension. Étapes 1. Lorsque l’ordinateur est hors tension, insérez la cléUSB sur laquelle vous avez copié le fichier de flashage dans un portUSB de l’ordinateur. 2. Mettez l’ordinateur sous tension et appuyez sur la toucheF12 pour accéder au menu d’amorçage, sélectionnez l’option Mise à jour du BIOS à l’aide de la souris ou des touches fléchées, puis appuyez sur Enter. L’écran de mise à jour du BIOS s’affiche.

3. Cliquez sur Flasher à partir d’un fichier.

4. Sélectionnez l’appareilUSB externe.

5. Sélectionnez le fichier et double-cliquez sur le fichier cible du flashage, puis cliquez sur Envoyer.

6. Cliquez sur Mise à jour duBIOS. L’ordinateur redémarre pour flasher le BIOS.

7. L’ordinateur redémarrera une fois la mise à jour du BIOS terminée.

94Dépannage DiagnosticsSupportAssist À propos de cette tâche Les diagnosticsSupportAssist (également appelés diagnosticsePSA) permettent de vérifier entièrement le matériel. Les diagnosticsSupportAssist sont intégrés au BIOS et sont exécutés par le BIOS en interne. Les diagnosticsSupportAssist intégrés offrent un ensemble d’options pour des dispositifs ou des groupes de dispositifs particuliers. Cela permet d’effectuer les opérations suivantes: ● Exécuter des tests automatiquement ou dans un mode interactif ● Répéter les tests ● Afficher ou enregistrer les résultats des tests ● Exécuter des tests approfondis en appliquant des options de tests supplémentaires pour obtenir des informations complémentaires sur un ou plusieurs dispositifs défaillants. ● Afficher des messages d’état qui indiquent si l’exécution des tests a abouti. ● Afficher des messages d’erreur qui indiquent les éventuels problèmes rencontrés lors du test. REMARQUE : Certains tests exécutés pour des dispositifs spécifiques nécessitent une intervention de l’utilisateur. Veillez à rester devant l’ordinateur durant l’exécution des tests de diagnostic. Pour plus d’informations, consultez la pageSupportAssist Pre-Boot System Performance Check. Voyants de diagnostic du système Le voyant d’état de l’alimentation indique l’état de l’alimentation de l’ordinateur. Les états d’alimentation sont les suivants: Blanc fixe: l’ordinateur est à l’étatS0. Il s’agit de l’état d’alimentation habituel de l’ordinateur. Blanc clignotant: l’ordinateur est en mode veille moderne. Cela n’indique pas une panne. Orange fixe: l’ordinateur subit un échec de démarrage, y compris le bloc d’alimentation. Orange clignotant: l’ordinateur subit un échec de démarrage, mais le bloc d’alimentation fonctionne correctement. Arrêt: l’ordinateur est en veille prolongée ou hors tension. Le voyant d’état de l’alimentation peut également être orange clignotant ou blanc en fonction des codes sonores prédéfinis indiquant des défaillances diverses. Par exemple, le voyant d’état de la batterie et de l’alimentation clignote en orange deux fois, suivi d’une pause, puis clignote en blanc trois fois, suivi d’une pause. Ce schéma «2, 3» continue jusqu’à la mise hors tension de l’ordinateur et indique qu’aucune mémoire ou RAM n’est détectée. Le tableau suivant indique les différents codes des voyants d’état de la batterie et de l’alimentation ainsi que les problèmes associés à ces codes. REMARQUE : Les codes des voyants de diagnostic et les solutions recommandées ci-dessous sont destinés aux techniciens de maintenanceDell pour résoudre les problèmes. N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe du support techniqueDell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Tableau 10. Codes lumineux des diagnostics Codes des voyants de diagnostic (orange, blanc) Description du problème 1,1 Échec de la détection du moduleTPM 1,2 Défaillance du périphériqueFlashSPI irrécupérable 1,5 Contrôleur intégré (EC) incapable de programmer i-Fuse 1,6 Collecte générique des erreurs subites de flux de code EC 1,7 Flash non RPMC sur le système fusionné Boot Guard 95Tableau 10. Codes lumineux des diagnostics(suite) Codes des voyants de diagnostic (orange, blanc) Description du problème 2,1 Défaut de la configuration du processeur ou du processeur proprement dit 2,2 Carte système: défaillance BIOS ou ROM (Read-Only Memory) 2,3 Aucune barrette de mémoire/RAM (Random-Access Memory) détectée 2,4 Défaillance de la mémoire/RAM (Random-Access Memory) 2,5 Mémoire non valide installée 2,6 Erreur de la carte système ou du chipset 3,1 Défaillance de la pile CMOS 3,2 Défaillance d’interfacePCI de carte vidéo/Défaillance de puce 3,3 Récupération du BIOS1: image de récupération du BIOS introuvable 3,4 Récupération du BIOS2: image de récupération du BIOS trouvée, mais non valide 3,5 Défaillance du rail d’alimentation: l’EC a rencontré une panne de séquencement de l’alimentation 3,6 Détection d’une altération Flash par SBIOS 4,1 Panne du rail d’alimentation de la mémoireDIMM 4,2 Problème de connexion du câble d’alimentation du processeur Récupération du système d’exploitation Lorsque l’ordinateur ne parvient pas à démarrer sur le système d’exploitation même après plusieurs tentatives, il lance automatiquement l’outil de récupération du système d’exploitation DellSupportAssistOSRecovery. Dell SupportAssist OS Recovery est un outil autonome qui est préinstallé sur tous les ordinateursDell dotés du système d'exploitation Windows. Il se compose d’outils pour diagnostiquer et résoudre les problèmes qui peuvent se produire avant que votre ordinateur démarre à partir du système d’exploitation. Il vous permet de diagnostiquer les problèmes matériels, réparer votre ordinateur, sauvegarder vos fichiers, ou restaurer votre ordinateur à son état d’origine. Vous pouvez également le télécharger à partir du site Web de supportDell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles. Pour plus d'informations sur l’outil DellSupportAssist OSRecovery, consultez le guide d’utilisation Outils de facilité de maintenance sur www.dell.com/serviceabilitytools. Cliquez sur SupportAssist puis sur SupportAssist restauration du système d’exploitation. Cycle d’alimentation Wi-Fi À propos de cette tâche Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivité Wi-Fi, une procédure de cycle d’alimentation Wi-Fi peut être effectuée. La procédure suivante fournit des instructions sur la façon de réaliser un cycle d’alimentation Wi-Fi: REMARQUE : Certains fournisseurs d’accès Internet (FAI) fournissent un modem/routeur. Étapes

1. Éteignez l'ordinateur.

2. Éteignez le modem.

3. Mettez hors tension le routeur sans fil.

4. Patientez 30secondes.

5. Mettez sous tension le routeur sans fil.

966. Mettez sous tension le modem.

7. Allumez votre ordinateur.

Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) À propos de cette tâche L’électricité résiduelle est l’électricité statique résiduelle qui reste sur l’ordinateur même une fois qu’il a été mis hors tension et que la batterie a été retirée. Pour votre sécurité et pour protéger les composants électroniques sensibles de votre ordinateur, vous devez éliminer l’électricité résiduelle avant de retirer ou de remplacer des composants de votre ordinateur. L’élimination de l’électricité résiduelle, également connue sous le nom de «réinitialisation matérielle», est aussi une étape de dépannage courante si l’ordinateur ne se met pas sous tension ou ne démarre pas dans le système d’exploitation. Pour éliminer l’électricité résiduelle (effectuer une réinitialisation matérielle) Étapes

1. Éteignez l’ordinateur.

2. Débranchez l’adaptateur secteur de l’ordinateur.

3. Maintenez le bouton d’alimentation appuyé pendant 20secondes pour éliminer l’électricité résiduelle.

4. Branchez l’adaptateur secteur à l’ordinateur.

5. Allumez votre ordinateur.

REMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances 000130881 sur www.dell.com/support. Veille moderne Qu’est-ce que la veille moderne? AlienwareAuroraRyzenEditionR14 prend en charge la veille moderne. Il s’agit d’un modèle d’alimentation qui utilise un processus progressif afin d’éteindre les composants de l’ordinateur. Ce processus permet une transition plus rapide entre la veille et la reprise du fonctionnement normal de l’ordinateur. Pour plus d’informations sur le mode veille moderne, reportez-vous aux sections suivantes: ● Qu’est-ce que la veille moderne et en quoi diffère-t-elle de la veilleS3? ● Qu’est-ce que la veille moderne? ● La veille moderne par rapport à la veilleS3 ● États de la veille moderne 97Obtenir de l’aide et contacter Alienware Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Alienware en utilisant ces ressources d’auto-assistance en ligne: Tableau 11. Produits et ressources d’auto-assistance en ligne Alienware Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Alienware www.alienware.com Application MyDell Conseils Contactez le support Dans la recherche Windows, saisissez Contacter le support, puis appuyez sur Entrée. Aide en ligne concernant le système d’exploitation www.dell.com/support/windows Accéder aux principales solutions et principaux diagnostics, pilotes et téléchargements, et en savoir plus sur votre ordinateur par le biais de vidéos, manuels et documents. Votre ordinateurAlienware dispose d’un numéro de série ou d’un code de service express comme identifiant unique. Pour afficher les ressources de support pertinentes pour votre ordinateurDell, saisissez le numéro de série ou le code de service express sur www.dell.com/support. Pour plus d’informations sur le numéro de série de votre ordinateur, reportez-vous à la section Localiser le numéro de série de votre ordinateur. Prise en charge de la réalité virtuelle www.dell.com/VRsupport Vidéos fournissant des instructions détaillées pour l’entretien de l’ordinateur www.youtube.com/alienwareservices Contacter Alienware Pour contacter Alienware pour des questions commerciales, de support technique ou de service client, rendez-vous sur www.alienware.com. REMARQUE : Les disponibilités variant selon le pays ou la région et selon le produit, certains services peuvent être indisponibles dans votre pays ou région. REMARQUE : Si vous ne disposez pas d’une connexion Internet, les informations de contact figurent sur la preuve d’achat, le bordereau d’expédition, la facture ou le catalogue des produits Dell.
