SPN240R - Parafoudre HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Parafoudre modulaire de type 2 avec contact de télésignalisation
Marque	Hager
Modèle	SPN240R
Norme	NF EN 61643-11, homologué NF
Tension assignée d'emploi Ue	230 V (monophasé) / 400 V (triphasé)
Tension maximale de régime permanent Uc	275 V
Courant nominal de décharge In (8/20 µs)	20 kA
Courant maximal de décharge Imax (8/20 µs)	40 kA
Niveau de protection Up	≤ 1 kV
Fréquence assignée	50/60 Hz
Température de service	-40 °C à 55 °C
Température de stockage	-40 °C à 80 °C
Section de raccordement (câble rigide)	35 mm² max
Section de raccordement (câble souple)	25 mm² max
Couple de serrage	3,6 Nm
Indicateur de fin de vie	Voyant lumineux vert (éteint = cartouche à remplacer)
Contact de télésignalisation	Oui (report de défaut à distance)
Type de pôles	1P+N (monophasé) ou 3P+N (triphasé)
Largeur (en modules de 17,5 mm)	36 mm (2 modules) pour 1P+N; 72 mm (4 modules) pour 3P+N
Installation	Rail DIN 35 mm (conforme EN 60715)
Cartouche débrochable	Oui, remplacement sans couper l'alimentation
Protection en mode commun et différentiel	Oui, intégrée
Garantie	2 ans à compter de la date de fabrication

FOIRE AUX QUESTIONS - SPN240R HAGER

Quelle est la différence entre un parafoudre de type 1 et de type 2 ?

Un parafoudre de type 1 (classe I) est conçu pour supporter les coups de foudre directs (onde 10/350 µs), tandis qu'un parafoudre de type 2 (classe II) protège contre les surtensions indirectes (onde 8/20 µs). Le SPN240R est un parafoudre de type 2, adapté à la protection générale des équipements électriques.

Comment installer le parafoudre SPN240R ?

Installez-le sur un rail DIN 35 mm dans votre tableau électrique. Raccordez les conducteurs phase, neutre et terre aux bornes repérées (neutre en bleu). Respectez les sections de câble maxi : 35 mm² rigide, 25 mm² souple. Serrez les vis à 3,6 Nm. Le parafoudre doit être placé en amont des appareils à protéger.

Que signifie le voyant lumineux sur le parafoudre ?

Le voyant vert indique le bon état de la cartouche. S'il est éteint, la cartouche est en fin de vie et doit être remplacée. Pour les modèles avec réserve de protection, un voyant orange peut indiquer une usure avancée.

Comment remplacer la cartouche débrochable ?

La cartouche se retire sans couper l'alimentation : tirez-la simplement hors de l'embase. Insérez une nouvelle cartouche compatible (référence Hager). Assurez-vous que le voyant s'allume. Si le parafoudre est équipé d'un contact de télésignalisation, le remplacement peut être détecté à distance.

Quel est le rôle du contact de télésignalisation (SPNxxxR) ?

Le contact de télésignalisation permet de reporter l'état de la cartouche (OK, à remplacer, défaillante) vers un système de supervision. Il est utilisable pour la maintenance prédictive ou l'alarme à distance.

Quelle est la tension maximale de protection Up ?

Le niveau de protection Up est inférieur ou égal à 1 kV (entre phase et neutre/terre). Cela garantit que les surtensions résiduelles sont limitées pour protéger vos équipements sensibles.

Le SPN240R est-il compatible avec les installations triphasées ?

Oui, il existe en version 3P+N (4 modules). Choisissez la version adaptée à votre schéma de distribution. Le parafoudre assure la protection en mode commun et différentiel dans tous les cas.

Faut-il un disjoncteur associé au parafoudre ?

Non, le SPN240R intègre une déconnexion thermique et dynamique. Il est auto-protégé contre les courts-circuits jusqu'à sa capacité. Aucun disjoncteur supplémentaire n'est nécessaire, ce qui simplifie le câblage.

Quelles sont les conditions de température pour ce parafoudre ?

Température de service : -40 °C à 55 °C. Température de stockage : -40 °C à 80 °C. Il peut être installé en intérieur dans un tableau électrique sec.

Comment entretenir le parafoudre SPN240R ?

Vérifiez périodiquement le voyant lumineux. Si la cartouche est débrochable, remplacez-la en cas de fin de vie. Nettoyez le boîtier avec un chiffon sec. Ne pas utiliser de solvants. Aucune autre maintenance n'est requise.

MODE D'EMPLOI SPN240R HAGER

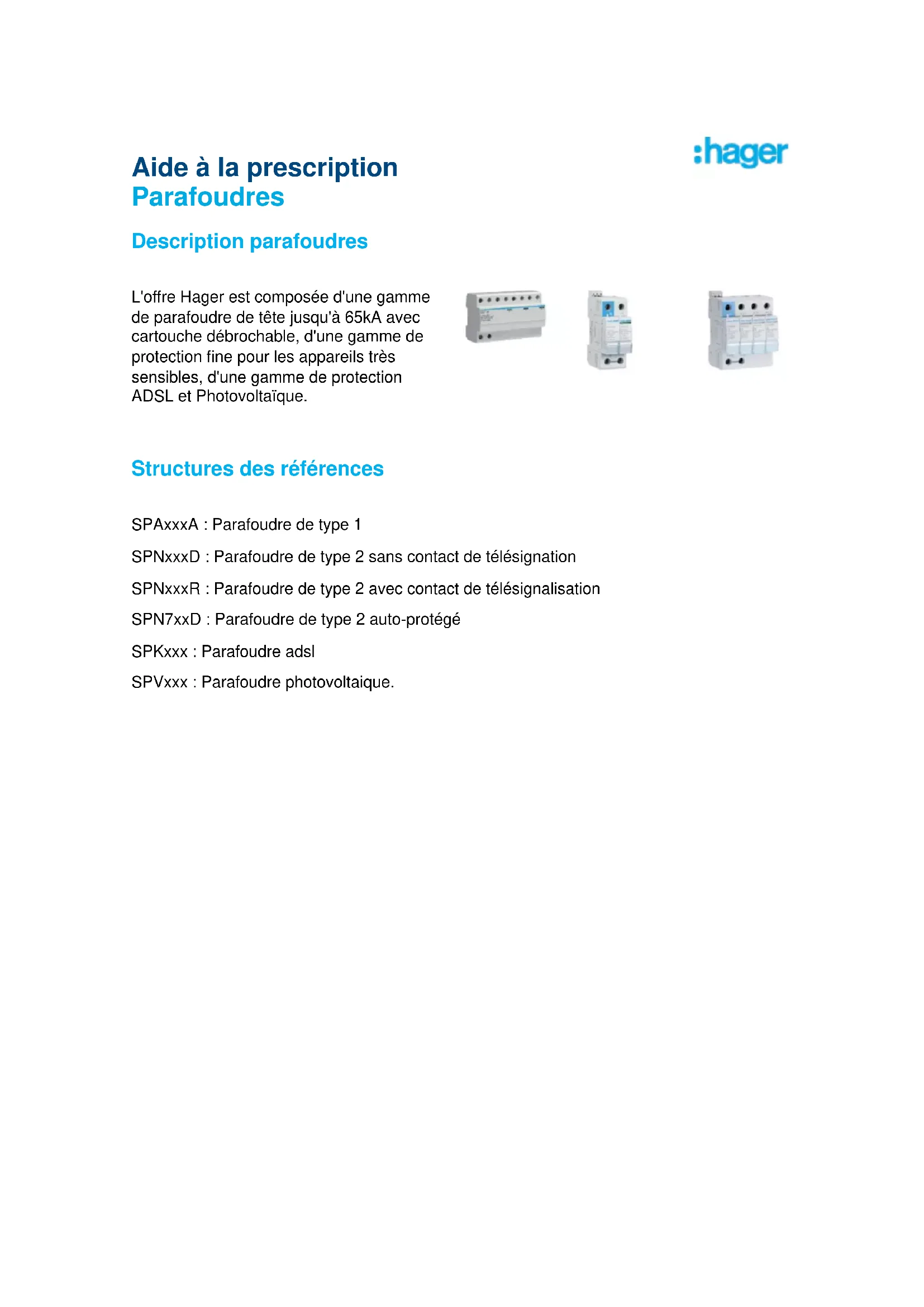

Aide à la prescription Parafoudres

Description paraphoudres

L'offre Hager est composée d'une gamme de parafoudre de tete jusqu'à 65kA avec cartouche débrochable, d'une gamme de protection fine pour les apparèils très sensibles, d'une gamme de protection ADSL et Photovoltaïque.

Structures des références

SPAxxxA:Parafoudre de type 1

SPNxxxD:Parafoudre de type 2 sans contact de télésignation

SPNxxxR:Parafoudre de type 2 avec contact de télésignalisation

SPN7xxD:Parafoudre de type 2 auto-protégé

SPKxxx:Parafoudre adsl

SPVxxx:Parafoudre photovoltaique.

Aide à la prescription

Parafoudres

a r c t a r i s t i q u e s d e t a i l l e e s des p a r a f o u d r e s t y p e 1 : S P A x x x

Couple de serrage	3,6Nm
Fréquence assignée	50/60 Hz
Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	12.5 kA
Courant chic (limp) L-N(PEN)/ N-PE	12.5 kA
Largeur produit installé	72 mm / 144mm
Nombre de demi-modules de 17.5mm uniquement pour apparéil et kit	8 / 16
Nombre de modules	4 / 8
Température de service	-40...60 °C
Section de raccordement en cable rigide	35 mm²
Section de raccordement en cable couple	25 mm²
Température de stockage/transport	-40...80 °C
Voyant lumineux	voyant de fin de vie
Type de pôles	1P+N / 3P+N
Tension assignée d'emploi Ue	230 V / 230 V – 400 V
Tension maximale de régime permanent Uc suivant IEC61643-1	255 V
Niveau de protection Up IEC 61643-1	2.5 kV
Avec contact de signalisation à distance	Non

Aide à la prescription

Parafoudres

Caracteristiques détaillées des parafoudres type 2 :

SPNxxxxD - SPNxxxxR

Couple de serrage	3,6Nm
Fréquence assignée	50/60 Hz
Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	5 kA / 15kA / 20kA
Courant chic (limp) L-N(PEN)/ N-PE	15 kA / 40kA / 65kA
Largeur produit installé	36 mm / 72mm
Nombre de demi-modules de 17.5mm uniquement pour apparéil et kit	4 / 8
Nombre de modules	2 / 4
Température de service	-40 °C...55 °C
Section de raccordement en cable rigide	35 mm²
Section de raccordement en cableSouple	25 mm²
Température de stockage/transport	-40 °C...80 °C
Voyant lumineux	voyant de fin de vie
Type de pôles	1P+N / 3P+N
Tension assignée d'emploi Ue	230 V - 230 V / 230 V - 400 V
Tension maximale de régime permanent Uc suivant IEC61643-1	275 V
Niveau de protection Up IEC 61643-1	1 kV

Aide à la prescription Parafoudres

Caracteristiques détaillées du parafoudres type 2 autoprotégé : SPN7xxD

Couple de serrage	3,6Nm
Fréquence assignée	50/60 Hz
Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	5 kA
Courant chic (limp) L-N(PEN)/ N-PE	15 kA
Largeur produit installé	36 mm
Nombre de demi-modules de 17.5mm uniquement pour apparéil et kit	4
Nombre de modules	2
Température de service	-40 °C...55 °C
Profondeur produit installé	70 mm
Section de raccordement en cable rigide	10 mm²
Section de raccordement en cableSouple	16mm²
Température de stockage/transport	-40 °C...80 °C
Voyant lumineux	voyant de fin de vie
Type de pôles	1P+N
Tension assignée d'emploi Ue	230 V - 230 V
Tension maximale de régime permanent Uc suivant IEC61643-1	275 V
Niveau de protection Up IEC 61643-1	1.5 kV
Avec contact de signalisation à distance	Non

Aide à la prescription

Parafoudres

Caracteristiques détaillées des parafoudres type 2 protection fine : SPNxx8D

Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	2 kA
Courant chic (limp) L-N(PEN)/ N-PE	8 kA
Largeur produit installé	35 mm
Nombre de demi-modules de 17.5mm uniquement pour apparéil et kit	4
Nombre de modules	2
Température de service	-40 °C...80 °C
Section de raccordement en cable rigide	35 mm²
Section de raccordement en cableSouple	25 mm²
Température de stockage/transport	-40 °C...80 °C
Niveau de protection Up L-N/PEN selon IEC 61643-11	1 kV
Niveau de protection Up L-PE/N-PE selon IEC61643-11	1.5 kV
Voyant lumineux	indicateur de réserve de protection
Type de pôles	1P+N
Tension assignée d'emploi Ue	230 V - 230 V
Tension maximale de régime permanent Uc suivant IEC61643-1	255 V
Niveau de protection Up IEC 61643-1	1.5 kV
Avec contact de signalisation à distance	Non

Aide à la prescription Parafoudres

Caracteristiques détaillées du parafoudre ADSL : SPKxxx

Homologations	CE
Fréquence de coupure fG ligne-ligne	25 MHz
Largeur produit installé	12 mm
D1 Courant total de chic de décharge limp (10/350μs)	20 kA
Courant nominal de charge IL	0.75 A
tension nominale	180 V
Température de service	-40 °C...80 °C
Section de raccordement en cable rigide	0,08 / 4mm²
Section de raccordement en cableSouple	0,08 / 2,5mm²
Voyant lumineux	non
Type de montage	Rail DIN 35 mm conforme à la norme EN 60715
Courant nominal de décharge In (8/20 μs) total	5 kA
Type de connexion	cage à vis
Tension maximale de régime permanent Uc_AC IEC61643	127 V
Niveau de protection Up D1 ligne-terre	≤ 550 V
Niveau de protection Up D1 ligne-ligne	≤ 270 V
Indicateur de fin de vie	Non
Avec contact de signalisation à distance	Non

Aide à la prescription Parafoudres

Caracteristiques détaillées du parafoudre photovoltaïque : SPVxxx

Couple de serrage	3,6Nm
Fréquence assignée	50/60 Hz
Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	12.5 kA
Courant chic (limp) L-N(PEN)/ N-PE	25 kA
Largeur produit installé	54 mm
Nombre de demi-modules de 17.5mm uniquement pour apparéil et kit	6
Nombre de modules	3
Température de service	-40 °C...80 °C
Section de raccordement en cable rigide	1,5 / 35mm²
Section de raccordement en cableSouple	1,5 / 25mm²
Température de stockage/transport	-40 °C...80 °C
Niveau de protection Up L-N/PEN selon IEC 61643-11	12.5 kV
Voyant lumineux	indicateur de réserve de protection
Type de pôles	2 P
Tension maximale de régime permanent Uc suivant IEC61643-1	1000 V
Niveau de protection Up IEC 61643-1	4 kV
Avec contact de signalisation à distance	Non

Aide à la prescription Parafoudres

:hager

Options / Extras

Les parafoudres débrochables de type 2, ont la possibilité de replacer leur cartouches vieillissantes par une nouvelle cartouches.

Informations d'installation

Complète et permettant unchioix aisé des références, la gamme des parafoudres se compose de 5 grandes familles :

• les parafoudres monoblocs de type 1
• les parafoudres débrochables de type 2
• le parafoudre auto-protege de type 2
• les parafoudres de protection fine
• les parafoudres pour lignes téléphoniques.

Ils s'installles rails DIN des coffrets, et sont alimentés par cables.

Tous les parafoudres de type 2 (65 kA, 40 kA et 15 kA) sont proposés avec cartouche débrochable. Celles-ci facilitent le remplacement de la protection, et ce, sans avoir a couper l'alimentation.

Elles sont disponibles avec ou sans indicateur de réserve de protection.

Par ailleurs, pour éviter tout risque d'intervention entre les cartouches Phase et les cartouches Neutre, les embases et les cartouches ont été munies d'un détrompeur.

Le parafoudre auto-protégé de type 2 intègre directement un dispositif de déconnexion contre le court-circuit, supprimant du coup tout risque d'erreur et facilitant par ailleurs le choix des produits et leur mise en œuvre. Le tout avec un encombrement de seulement 2 modules. comme les autres parafoudres de type 2, le parafoudre autoprotégé est équipé d'une cartouche débrochable.

Aide à la prescription Parafoudres

\section*{Caracteristiques normatives}

La norme europeenne NF EN 61643-11 definit 3 types de parafoudres.

Class I: Protection contre les courants de coups de foudre directs 10 / 350 s Class II: Protection contre les courants de coups de foudre indirects (surtension) 8 / 20 s Class III: Protection contre les surtensions industrielles 1.2 / 50 s et 8 / 20 s

Les parafoudres Hager seront conformes à la norme europeenne NF EN 61643-11 et tous les parafoudres de tete seront homologues NF.
On parlera de protection fine à la place de Class III pour les parafoudres Hager.

Avantages produits

Global :

• Une gamme composée de 5 familles distinctes
• Des cartouches débrochables
• Avec ou sans indicateur de réserve de protection
• Un parafoudre auto-protopégé en 2modules

Type 1:

• Avantages au niveau de l'installation : Doublement des bornes de terre, de phase et de neutre. Cela permet de réduire les chutes de tensions aux bornes de connexion pour obtenir le meilleur Up possible au niveau de l'équipement à protéger
• Indicateur: Un indicateur/voyant de couleur verte indique clairment l'état de fonctionnement du parafoudre. Si levoyant n'est plus allumé, le parafoudre est à changer
• Conformité et homologation : Les produits sont conformes et homologues à la norme française NF EN 61643-11 de septembre 2002
• Auto-protection : Ces produits sont protégés jusqu'à 12KA de courant de court-circuit (sans fusibles ni disjoncteurs associés)
  Protection en mode différentiel et en mode commun

Aide à la prescription Parafoudres

Type 2:

• Réserve de protection : Les parafoudres équipés d'un contact de télésignalisation, sont également dotés de la fonction réserve. Cette fonctionnalité permet de visualiser et de donner 3 états de la cartouche : cartouche OK, cartouche à envisager de replacer et cartouche à changer
• Pré-câblage : L'ensemble des produits 2 et 4 pôles sont pré-câblés pour proposer direction la protection en mode commun et en mode différentiel, sans rajout de produits unipolaires
• Indication des bornes : Afin d'identifier rapidement la borne neutre du parafoudre et d'éviter dans le même temps les erreurs de câblage, la borne neutré est repérée en bleu en face avant du produit
• Dedoublement de la connexion terre : La tension résiduelle du niveau d'équipement à protéger est réduite grâce à l'ajout d'un connecteur intermédiaire entre le parafoudre et la borne de terre principale. La tension Up totale est abaissee
• Design : Les cartouches ont un design compatible avec tous les autres produits modulaires Hager. Ces cartouches sont dotées de porté étiquette permettant une identification claire ainsi que d'un voyage d'etat permettant jusqu'à 3 états
• Conformité et homologation : Produits conformes et homologues NF EN 61643-11. Homologué NF
• Niveau de protection Up basse de 1kV à 1.4kV
• Contact auxiliaire signal défaut indiquant l'etat de la cartouche (références SPNxxxR uniquement)

Type 2 auto-protégé :

• Encombrement réduit : Ce produit est l'équivalent d'un parafoudre SPN215D et d'un disjoncteur Phase+neutre mais dans un encombrement réduit à 2modules au lieu 3. Il répond au minimum demandé par la norme NFC 15-100 et à toutes les installations en tarif à puissance limitee. Cela assure de ne pas se tromper dans le choix de la protection associée
• Cartouches débrochables (SPN015D) et éclateur pour la protection du neutre placé sous l'embase du produit
  2 en 1 : Une seule reférence pour 2 produits, une mise en œuvre simplifiée, comme un disioncteur, et tout cela sans risque d'erreur
• Câblage aïsé dans le coffret : encombrement réduit (2modules), pas de repiquage du disjoncteur vers le parafoudre, gain de temps au câblage, réduction des longueurs de cables, réduction de l'Up
• Conformité et homologation : Produit conforme et homologué à la norme européen NF EN 61643-11. Homologué NF
• Niveau de la tension de protection basse: Up = 1.5kV
• Protection en mode commun et mode différentiel assurée par construction
• Visualisation claire de l'etat de la cartouché
• Porte étiquette

Aide à la prescription Parafoudres

:hager

Type 2 protection fine :

• Cascading: Ces protections fines sont combinées avec l'ensemble des principaux parafoudres de la gamme. Cette coordination permet une diminution significative de la tension de protection Up aux bornes de l'appareil à protégger. (tension Up coordonnée ≤ 800 V
• Raccordement en parallele : Ce type de raccordement rend possible la protection d'un groupe de produit contrairement à un parafoudre en série qui protège uniquement un circuit spécifique
• Indicateur d'etat : Indicateur/voyant en face avant pour indiquer clairrement l'etat du parafoudre
• Protection adaptée pour les équipements et matériels très sensibles
  Protection adaptée pour une protection au plus pres des apparciels à protégger
  Conformité et homologation : Conformes et homologues à la norme NF EN 61643-11.

Aide à la prescription Parafoudres

:hager

Pour élargir davantage :

Contexte législatif et réglementaire

Les parafoudres modulaire Hager répondront à la NF C 15-100 : installation électrique dans le logement et le tertiaux.

Les installations devront être réalisées par un professionnel, afin de garantir la sécurité des personnes et des biens ainsi que le niveau de performance de l'installation.

Environnement et solutions

Les parafoudres modulaire Hager répondront à la NF C 15-100 : installation électrique dans le logement et le tertiaire.

Ils s'instant sur les rails DIN des coffrets et armoires Hager :

• Résidentiel : Gamma + ; Volta
• Petit tertiaux: Vector; vega; vegaD
  Tertiaire : Univers ; Orion ; Gammes Quadro

Description sommaire

Qu'il soit dédié à la protection de tête ou à une protection fine de produits sensibles, chaque parafoudre de la gamme Hager répond à une application ou une situation particulière et bénéficia d'avantages bien spécifique.

Outil d'aide à la conception

Le logiciel hagercad.T permet de calculer et de configurer le tableau en fonction des schémas de distribution électrique.

Garantie

2ans à compter de la date de fabrication

Aide à la prescription Parafoudres

Aide à la réduction

Des parafoudres monoblocs de type 1 en cas de paratonnerre :

Les parafoudres monoblocs de type 1 seront obligatoires sur les installations électriques situées dans des batiments équipés de paratonnerre. Dotés d'une capacité d'écoulement de 12,5kA , ils permettront l'écoulement d'un coup de foudre direct, qui se caractérisse par des courants très énergétiques (type d'onde 10/350 s ).

Ils seront caractérisés par une technologie "éclateur à gaz encapsulé" qui leur conférera une plus longue durée de vie et seront par ailleurs auto-protégés contre les courants de court-circuit jusqu'à 12,5 kA, sans qu'une protection supplémentaire ne soit nécessaire en amont. Afin de permettre une réduction de la longueur des cables - et ainsi abaiser la valeur de la tension résiduelle Up aux bornes du matériel à protéger (ou installation) -, toutes les bornes de connexion N, Ph et Terre seront dédoublées.

Ces parafoudres seront homologues selon la norme NF EN 61-643-11 et agreés NF.

Les parafoudres de type 2 pour la protection générale des équipements :

Les parafoudres de type 2 seront constitués d'une embase et de cartouches débrochables.

Ils seront disponibles :

• en 15 kA, 40 kA et 65 kA (lmax)
• en unipolaire, bipolaire et tetrapolaire
• en version standard ou avec indicateur et télésignalisation de la réserve de protection.

Les parafoudres de type 2 protégieront l'ensemble des équipements électriques de l'installation, et ce, en mode commun et mode différentiel. Ils seront équipés d'une déconnexion thermique et dynamique intégrée.

La borne de terre dédoublée permettra de réduire la longueur des cables et ainsi d'abaiser la valeur de la tension résiduelle Up. Quant à la borne du neutre, elle sera repérée par un marquage de couleur bleue, évitant ainsi toute erreur de câblage. Disponibles en option, les cartouches débrochables permettront un changement aisé, sans avoir à couper l'alimentation. Elles comporteront en outre un porte-étiquette individuel, garantissant une identification claire des parafoudres.

Ces parafoudres seront homologues selon la norme NF EN 61-643-11 et agreés NF.

Un parafoudre auto-protégé en 2 modules

Le parafoudre auto-protégé de type 2 sera constitué d'une embase et d'une cartouche débrochable 15kA avec voyant de fin de vie. La protection en fin de vie sera assurée par un dispositif double :

• une déconnexion thermique associée à la cartouche agissant en cas d'un emballement thermique

Aide à la prescription Parafoudres

:hager

• un déconnecteur intégré, type disjoncteur, intervenant lors d'une mise en court-circuit.

En fin de vie de la cartouche, il suffira de la remplacer et de réarmer le disjoncteur associé. Avec une tenue en court-circuit de 6 kA, ce parafoudre autoprotégé répondra aux exigences de la norme NF C 15-100 dans toutes les installations électriques à puissance limitée. A l'instar de l'ensemble de la gamme modulaire Hager, le design de ce parafoudre intégrera un porte-étiquette pour une identification claire de la cartouche et du disjoncteur.

Le parafoudre auto-protégé apporte de réels avantages tant dans le choix des produits qu'en terme de mise en œuvre dans le coffret. Premier argument de poids : une fois le parafoudre choisi, il n'est plus nécessaire de déterminerquelle sera sa protection associée, puisque le déconnecteur contre le court-circuit est déjà intégré ! De ce fait, le risque d'erreur n'existera plus et le choix des produits s'en trouvera nettement simplifié, d'autant plus qu'une référence de produit unique suffira à répondre à l'exigence de la NF C 15-100 (In = 5 kA) dans toutes les installations à puissance limitée monophasé (domestique principalement). Autre point fort de ce parafoudre auto-protégé SPN 715D : son encombrement réduit. En effet, le parafoudre, sa cartouche et sa protection se concentreront sur seulement 2 modules.

Ce parafoudre sera homologué selon la norme NF EN 61-643-11 et/agréé NF.

Les parafoudres pour la protection du matériel très sensible

En complément de la protection générale, les parafoudres monoblocs SPN208D et SPN408D seront destinés à protéger les équipements très sensibles (de classe I ou de classe II) du bâtiment. Ils se raccorderont en parallèle pour la protection d'un ou de plusieurs apparciels. Lorsqu'ils seront associés aux parafoudres de type 2, la coordination sera optimale et permettra d'abaiser la tension résiduelle Up. La protection sera assurée en mode commun et en mode différentiel. Ces parafoudres seront disponibles en bipolaire et tétrapolaire, avec une capacité d'écoulement de 8kA (lmax, en onde 8/20~ s ). La visualisation du bon fonctionnement se fera par un voyant lumineux vert en face avant du parafoudre.
