Type de produit	Interrupteur différentiel type B
Marque	Hager
Modèle	CFB640D
Catégorie	Commutateur
Nombre de pôles	2P (bipolaire) ou 4P (tétrapolaire)
Courant nominal	16 A / 25 A / 40 A / 63 A
Sensibilité de défaut	30 mA, 100 mA, 300 mA, 500 mA (selon variante)
Tension d'utilisation	AC 230/400 V (monophasé/triphasé)
Plage de fréquence de détection	50 Hz à 100 kHz
Type de courant détecté	Courant alternatif (AC), courant continu pulsé, courant de fuite continu
Indicateur de position des contacts	Oui (1P+N)
Voyant lumineux LED	Oui, vert (tension de service interne suffisante)
Bouton test	Oui (touche T)
Raccordement électrique	Bornes à vis : entrée 1,3,5,7 ; sortie 2,4,6,8
Installation	Uniquement par installateur électricien qualifié
Normes	Conforme aux règles d'installation nationales en vigueur
Garantie	24 mois contre vices de matière ou de fabrication
Utilisation	Réseaux AC monophasés et triphasés (exclut courant continu)
Protection	Contre les courants de fuite : AC, pulsés, continus
Entretien	Test mensuel via bouton T ; test d'isolement après débranchement des bornes basses
Compatibilité électronique	Adapté aux convertisseurs de fréquence, onduleurs (précautions d'usage)
Protection incendie (type B+)	Pour fréquences >1 kHz, déclenchement <300 mA (sensibilités 30/100/300 mA)
Continuité de service (type B)	Pour fréquences >1 kHz, déclenchement <2 A (sensibilités 30/100/300/500 mA)

FOIRE AUX QUESTIONS - CFB640D HAGER

Quel type de courant l'interrupteur différentiel CFB640D détecte-t-il ?

L'interrupteur différentiel CFB640D type B détecte les courants de fuite alternatifs (AC), les courants continus pulsés ainsi que les courants de fuite continus. Il est conçu pour les réseaux monophasés et triphasés en courant alternatif.

Comment effectuer le test fonctionnel de l'appareil ?

Mettez l'appareil sous tension, puis appuyez sur la touche test T. L'interrupteur doit déclencher. Un test d'isolement de l'installation en aval nécessite de débrancher les bornes basses (2, 4, 6, 8) avant de procéder.

Que signifie la LED verte sur l'appareil ?

La LED verte indique que la tension de service interne est suffisante pour assurer la détection des courants de fuite continus. Si elle ne s'allume pas, seuls les défauts de type AC et A sont détectés.

Quelle est la sensibilité de déclenchement pour les hautes fréquences (type B) ?

Pour le type B standard, pour des fréquences >1 kHz, le courant de déclenchement est inférieur à 2 A (pour les sensibilités 30, 100, 300 et 500 mA). Pour le type B+, il est inférieur à 300 mA (sensibilités 30, 100 et 300 mA).

Puis-je utiliser le CFB640D en courant continu ?

Non, cet appareil est exclusivement conçu pour le courant alternatif (AC) monophasé ou triphasé. Il n'est pas destiné à une utilisation en courant continu.

Combien de pôles sont disponibles sur le CFB640D ?

Le CFB640D est disponible en version bipolaire (2P) ou tétrapolaire (4P). Pour les applications bipolaires, utilisez les produits bipolaires de la gamme.

Quelle est la durée de garantie ?

La garantie est de 24 mois contre tout vice de matière ou de fabrication à partir de la date de production. Le produit doit être retourné via l'installateur et le grossiste.

Qui peut installer cet interrupteur différentiel ?

L'appareil doit être installé uniquement par un installateur électricien qualifié, conformément aux normes d'installation en vigueur dans le pays.

Pourquoi mon interrupteur différentiel déclenche-t-il intempestivement ?

Les causes possibles incluent des courants de fuite excessifs générés par des équipements électroniques (convertisseurs de fréquence, onduleurs) ou des résonances de filtres CEM. Si la fréquence de découpage est inappropriée, modifiez-la. Des câbles moteur blindés trop longs peuvent aussi provoquer des déclenchements.

Comment raccorder électriquement le CFB640D ?

Faites passer tous les conducteurs actifs (L1, L2, L3 et neutre N) à travers l'interrupteur. Respectez le sens du courant : bornes d'alimentation 1, 3, 5, 7 et bornes côté utilisation 2, 4, 6, 8. Pour les applications bipolaires, utilisez les produits bipolaires de la gamme.

MODE D'EMPLOI CFB640D HAGER

Fehlerstrom- Schutzschalter 2-polig, 4-polig allstromsensitiv Typ B Interrupteur différentiel bipolaire, tétrapolaire pour tous types de courants, type B

Garantie

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si, après expertise, notre service contrôle qualité ne détecte pas de défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

16A - 25A - 40A - 63A

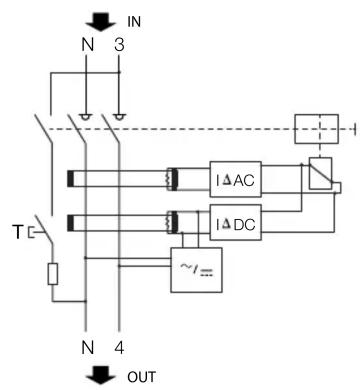

Raccordement électrique 2P - 4P

Faire passer tous les conducteurs actifs, conducteurs extérieurs (L1, L2, L3 et le neutre N) à travers l'interrupteur. Respecter le sens du courant électrique, bornes d'alimentation : 1, 3, 5, 7, et bornes côté utilisation : 2, 4, 6, 8. Veillez à respecter le conseil du paragraphe "contrôle fonctionnel de l'appareil".

Pour les applications bipolaires, utiliser les produits bipolaires de la gamme.

Fonctionnement et domaine d'application

L'interrupteur différentiel de type B est composé d'une partie indépendante de la tension secteur, dédiée à la détection de courants AC sinusoidaux et de courants continus pulsés d'une fréquence de base de 50 Hz à 100 kHz, et d'une partie dépendante de la tension secteur, dédiée à la détection de courants de fuite continus.

Ces appareils sont prévus pour l'utilisation dans des réseaux AC monophasés et triphasés. Ils ne sont pas destinés à l'utilisation en courant continu.

Spécialement pour type B+ ou B hfq

Pour les fréquences >1kHz, le courant de déclenchement de l'interrupteur de type B, de sensibilité 30mA, 100mA ou 300mA, est inférieur à 300 mA, si bien que cette plage de fréquences, où se situent les fréquences de découpage (chopper) des convertisseurs de fréquence, bénéficie d'une protection incendie garantie.

Spécialement pour type B

Pour des fréquences >1 kHz, le courant de déclenchement des types B de sensibilité 30, 100, 300 et 500 mA, se situe en dessous de 2 A, de telle sorte que dans ce domaine de fréquences, qui correspond aux fréquences de commutations des convertisseurs de fréquences les plus courants, une continuité de service maximale est assurée. Pour ce type de produits il n'y a pas de protection au feu.

Contrôle fonctionnel de l'appareil

Le contrôle du dispositif de protection global lors de la mise en service doit s'effectuer dans le respect des règles d'installation nationales en vigueur. Un test d'isolation de l'installation en aval de l'interrupteur différentiel pouvant causer des dommages fonctionnels de celui-ci, il est nécessaire d'en décâbler les bornes basses 2, 4, 6, 8.

Le contrôle fonctionnel de l'inter différentiel lui-même peut s'effectuer, l'interrupteur étant sous tension, en appuyant sur la touche test T.

La diode LED verte signale que la tension de service interne suffit à assurer la détection des courants de fuite continus. Si la diode ne s'allume pas, seul le déclenchement par des courants de fuite de type AC et A est assuré.

Appareil à installer uniquement par un installateur électricien selon les normes d'installation en vigueur dans le pays.

Avertissements importants relatifs à l'utilisation avec des équipements électroniques (p. ex. convertisseurs de fréquence, onduleurs, etc.)

1. Les équipements électroniques et leurs protections CEM comme p. ex. des filtres CEM intégrés ou amont ou des câbles blindés, peuvent être à l'origine de courants de fuite puissants.
2. Le nombre maximal d'équipements électroniques connectés en aval de l'inter différentiel est fonction de la puissance des courants de fuite susceptibles d'être générés. Des courants de fuite trop puissants peuvent, malgré une voie de fréquence de déclenchement spécifique, provoquer des déclenchements intempestifs ! (Les renseignements relatifs aux courants de fuite générés peuvent être obtenus auprès des fabricants des équipements électroniques).
3. En cas d'utilisation de convertisseurs de fréquence,

Anschluß

Raccordement électrique

de longs câbles moteur blindés peuvent être à l'origine de courants de fuite excessifs au moment de l'ouverture du régulateur du convertisseur de fréquence, susceptibles de provoquer un déclenchement intempestif. Le cas échéant, il conviendrait d'intercaler un filtre de sortie sinusoidal à la sortie du convertisseur de fréquence, (en amont du câble moteur blindé).

1. La mise en marche et l'arrêt d'installations électriques comprenant des équipements électroniques peuvent provoquer des pics de courants très puissants, qui peuvent également provoquer un déclenchement intempestif en cas de durée prolongée. Afin de réduire au maximum la durée des opérations de mise en marche / à l'arrêt, l'installation électrique ne devra pas être mise en marche avec l'inter différentiel. Pour ce faire, il convient d'utiliser des contacteurs ou des interrupteurs multipolaires avec contact à ressort (les boutons rotatifs manuels sont à proscrire).

1. Bei elektronischen Betriebsmitteln können in der Regel verschiedene Taktfrequenzen (Chopper) gewählt werden. Im ungünstigen Fall kann die Taktfrequenz zu einer Schwingneigung eines vor-geschalteten EMV-Filters und somit zu stark überhöhten Ableitströmen führen, welche dann eine Auslösung des FI-Schutzschalters bewirken. In diesem Fall ist die Taktfrequenz zu ändern!

2. Selon la réglementation en vigueur, un filtre CEM à 3 conducteurs ne devra être suivi que de son équipement électronique dédié. Afin de ne pas diminuer l'efficacité du filtre, il faut absolument éviter de brancher des utili-sateurs de courant monophasé supplémentaires comme p. ex. des ampoules à la sortie du filtre CEM !

3. Pour les équipements électroniques, on peut choisir parmi différentes fréquences de découpage (chopper). Dans le cas le plus défavorable, la fréquence de découpage induit des vibrations (résonnance) au niveau du filtre CEM amont, provoquant des courants de fuite très puissants, susceptibles de provoquer le déclenchement de l'interrupteur. Dans ce cas, il convient de changer la fréquence de découpage!

Kontaktstellungsanzeige Indicateur de position de contacts

1P+N
