Marque	Kemo
Modèle	S036
Type de produit	Assortiment de diodes électroluminescentes (LED)
Quantité	30 LED
Types de LED	Standards, différentes formes et couleurs
Couleurs disponibles	Rouge, vert, jaune, infrarouge (invisible à l'œil nu)
Tension de fonctionnement (rouge)	Environ 1,6 V
Tension de fonctionnement (vert)	Environ 2,1 V
Tension de fonctionnement (jaune)	Environ 1,8 V
Tension de fonctionnement (infrarouge)	Environ 1 V
Courant nominal	10 mA ou moins
Polarité	Anode (patte longue) = positif, cathode (patte courte) = négatif
Alimentation	Tension continue (DC)
Résistance série requise	Oui, pour limiter le courant à 10 mA
Applications	Signalisation, indicateurs, télécommandes infrarouges
Précautions	Respecter la polarité ; ne pas dépasser le courant maximal
Entretien	Éviter les décharges électrostatiques et les surtensions
Contenu de la notice	Notice d'utilisation avec schémas de raccordement

FOIRE AUX QUESTIONS - S036 Kemo

Quelle est la tension de fonctionnement des LED rouges ?

Les LED rouges ont une tension de fonctionnement d'environ 1,6 V.

Comment identifier l'anode et la cathode d'une LED ?

L'anode est la patte la plus longue, la cathode est la patte la plus courte. Sur certaines LED, un méplat sur le boîtier indique également la cathode.

Quel courant maximal puis-je appliquer à ces LED ?

Le courant nominal est de 10 mA. Ne dépassez pas cette valeur pour éviter d'endommager la LED.

Dois-je utiliser une résistance avec ces LED ?

Oui, une résistance série est obligatoire pour limiter le courant. Sans elle, la LED peut être détruite.

Quelle valeur de résistance pour une alimentation de 12 V avec une LED rouge ?

Pour une LED rouge (1,6 V) sous 12 V, une résistance de 1 kΩ convient pour un courant de 10 mA environ.

Puis-je connecter plusieurs LED en série ?

Oui, mais la somme des tensions directes ne doit pas dépasser la tension d'alimentation. Par exemple, deux LED rouges (2 x 1,6 V = 3,2 V) peuvent fonctionner sur 12 V avec une résistance de 820 Ω.

Les LED infrarouges émettent-elles de la lumière visible ?

Non, les LED infrarouges émettent une lumière invisible à l'œil humain. Elles sont utilisées pour les télécommandes.

Comment tester une LED ?

Utilisez un générateur de tension continue avec une résistance en série (par exemple 1 kΩ sous 5-12 V). La LED doit s'allumer si elle est correctement polarisée.

Puis-je utiliser ces LED avec une tension de 5 V ?

Oui, il suffit de choisir une résistance adaptée pour limiter le courant à 10 mA. Par exemple, pour une LED rouge : (5 - 1,6) / 0,01 = 340 Ω (valeur standard 330 Ω).

Quelles précautions d'entretien sont recommandées ?

Évitez les décharges électrostatiques lors de la manipulation. Stockez les LED dans un emballage antistatique. Respectez toujours la polarité et le courant maximal.

MODE D'EMPLOI S036 Kemo

Con rad sur INTERN ET www.conrad.fr

NOTICE

Version 06/11

Assortiment de 30 diodes lumineuses Kemo

Code : 182225

Note de l'éditeur

Cette notice est une publication de la société Conrad, 59800 Lille/France. Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type (p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) est soumise à une autorisation préalable écrite de l'éditeur. Reproduction, même partielle, interdite.

Cette notice est conforme à l'état du produit au moment de l'impression. Données techniques et conditionnement soumis à modifications sans avis préalable. © Copyright 2001 par Conrad. Imprimé en CEE. XXX/06-11/JV

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers.

Conservez cette notice pour tout report ultérieur !

Les LED contenus dans ce sachet sont des LED standards de différentes formes et couleurs. Toutes ces LED fonctionnent avec un courant de 10 mA ou moins. Chaque LED doit fonctionner avec une pré-résistance devant être limitée à un courant de 10mA. Ces LED ne peuvent fonctionner qu'avec une tension continue. Le pôle positif est symbolisé par la patte la plus longue. Le pôle négatif, quant à lui, est symbolisé par la patte la plus courte. Vous trouverez, ci-après, des exemples de raccordement. Suivant leur couleur, les LED ont une tension de fonctionnement différente.

Rouge : env 1.6V

Vert : env 2.1V

Jaune : env 1.8V

Infrarouge : env 1 V (lumière invisible par l'humain, pour les télécommandes infrarouges).

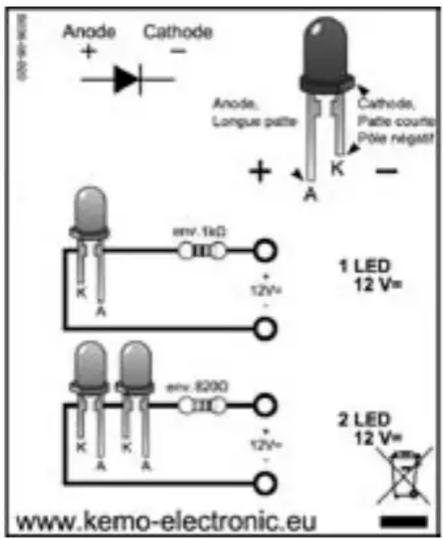

Anode + Cathode - Anode, Longue patte + Cathode, Paltie courte Poie negatif - K A 1 LED 12 V= env. 1kΩ 12V+ env. 820Ω 12V+ 2 LED 12 V= www.kemo-electronic.eu
