M122 - Commutateur Kemo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur crépusculaire (interrupteur automatique jour/nuit)
Marque	Kemo
Modèle	M122
Tension de service	12 V CC (11–14 V)
Consommation de courant	~2 mA (repos) / ~35 mA (actif)
Contact du relais	1 x inverseur (COM), charge max. 25 V / 3 A
Seuil de connexion (allumage)	~25 lux ±20%
Seuil de déconnexion (extinction)	~45 lux ±20%
Délai de coupure	~3–4 secondes
Température de fonctionnement	-15 °C à +50 °C
Dimensions	72 x 50 x 27 mm
Poids	~50 g (estimation)
Fonctions principales	Allumage automatique de lampes à la tombée de la nuit et extinction au lever du jour
Montage recommandé	Dans un endroit sec (avant-toit), à l'abri de la lumière directe de la lampe commandée
Réglage de sensibilité	Possible en couvrant partiellement le capteur avec du ruban adhésif opaque
Protection contre les fluctuations lumineuses	Délai de coupure intégré (évite les commutations intempestives)
Alimentation	Batterie 12 V ou bloc d'alimentation stabilisé 12 V CC
Accessoires fournis	Notice d'utilisation
Garantie	Garantie non applicable en cas de mauvais raccordement, tension erronée ou court-circuit
Entretien et nettoyage	Nettoyer délicatement avec un chiffon sec ; ne pas utiliser de produits corrosifs ou abrasifs
Sécurité	Respecter les consignes de sécurité ; ne pas exposer à l'humidité ; utiliser une source 12 V CC stabilisée

FOIRE AUX QUESTIONS - M122 Kemo

Quel est le type de ce commutateur ?

Il s'agit d'un commutateur crépusculaire (interrupteur automatique jour/nuit) conçu pour allumer et éteindre des lampes selon la luminosité ambiante.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne avec une tension continue de 12 V (plage 11–14 V). Utilisez une batterie 12 V ou un bloc d'alimentation stabilisé.

Quelle est la capacité de charge du relais ?

Le contact du relais est un inverseur (COM) pouvant supporter jusqu'à 25 V et 3 A. La charge raccordée ne doit pas dépasser 3 ampères.

Comment régler la sensibilité lumineuse ?

Vous pouvez modifier le seuil de commutation en couvrant partiellement le détecteur lumineux (la lentille transparente) avec du ruban adhésif opaque. Cela retarde ou avance le moment de commutation.

Pourquoi mon interrupteur clignote-t-il ou commute-t-il sans arrêt ?

Cela se produit si la lampe commandée éclaire directement le capteur. Montez l'appareil de sorte que la lumière de la lampe ne tombe pas sur le détecteur. Le délai de coupure de 3–4 s évite les fluctuations temporaires.

Peut-on utiliser cet appareil en extérieur ?

Il doit être monté dans un endroit sec (par exemple sous un avant-toit). Il n'est pas conçu pour une exposition directe à la pluie ou à l'humidité.

Quelle est la consommation électrique de l'appareil ?

Au repos (relais inactif), l'appareil consomme environ 2 mA. Lorsque le relais est activé, la consommation monte à environ 35 mA.

Quelles sont les dimensions du M122 ?

Les dimensions sont d'environ 72 x 50 x 27 mm. C'est un module compact facile à installer.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez d'abord la tension d'alimentation (12 V CC) et les branchements. Un faux raccordement, une tension incorrecte ou un court-circuit peuvent détruire le module. Si tout est correct, couvrez partiellement le capteur pour tester le réglage de sensibilité.

Y a-t-il un délai de coupure pour éviter les fausses commutations ?

Oui, un délai d'environ 3 à 4 secondes est intégré pour que l'appareil ne réagisse pas aux changements brefs de luminosité (phares de voiture, éclairs, etc.).

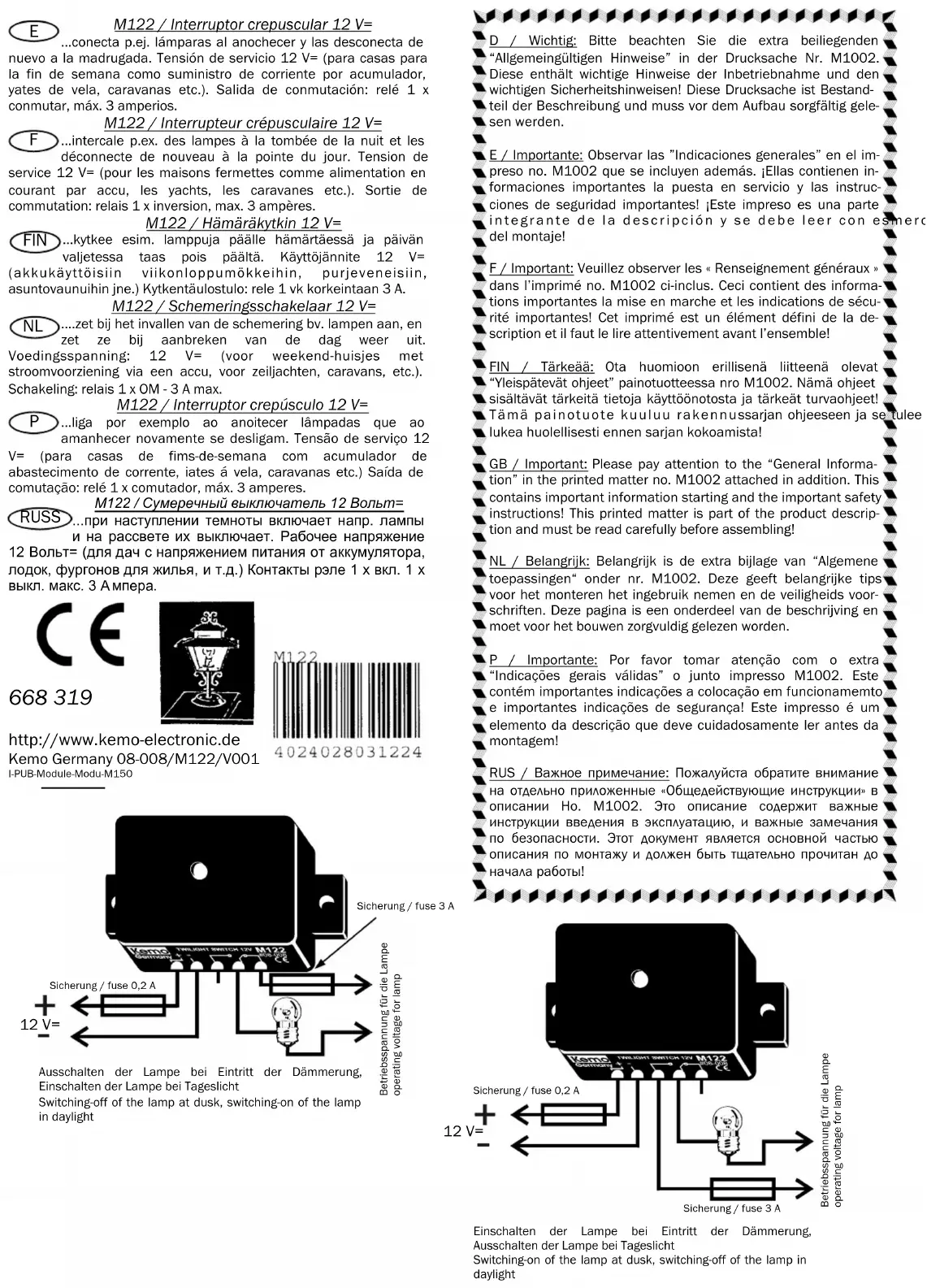

MODE D'EMPLOI M122 Kemo

M122 / Interrupteur crépusculaire 12 V=

F ...intercale p.ex. des lampes à la tombée de la nuit et les déconnecte de nouveau à la pointe du jour. Tension de service 12 V= (pour les maisons fermettes comme alimentation en courant par accu, les yachts, les caravanes etc.). Sortie de commutation: relais 1 x inversion, max. 3 ampères.

F / Important: Veuillez observer les « Renseignement généraux » dans l'imprimé no. M1002 ci-inclus. Ceci contient des informations importantes la mise en marche et les indications de sécurité importantes! Cet imprimé est un élément défini de la description et il faut le lire attentivement avant l'ensemble!

F Instructions d'assemblage et mise en service:

Il faut monter le module dans un endroit sec (p.ex. avant-toit) de façon que la lampe qui est allumée par l'interrupteur crépusculaire n'éclaire pas l'interrupteur crépusculaire même! En ce cas l'interrupteur crépusculaire connecte et déconnecte continuellement! Un délai de coupure d'env. 3...4 secondes est installé pour que l'interrupteur crépusculaire ne réagisse pas à un court changement des conditions d'éclairage (p.ex. phares qui passent).

L'appareil est actionné avec une tension de service de 12 V= (soit une batterie pour auto de 12 V ou un bloc d'alimentation stabilisé de 12 V). L'appareil a un contact du relais 1 x COM. Alors vous pouvez au choix connecter une lampe ou un appareil à la tombée de la nuit ou bien les déconnecter! Faites attention à ce que la consommation de courant de l'appareil raccordé soit < 3 ampères (puissance de rupture maximale du relais).

Quand vous pensez que le module commute trop tard (env. 45 lux), vous pouvez changer le seuil de commutation par couvrir le détecteur lumineux (la lentille transparente sur l'appareil) partiellement avec du ruban adhésif opaque.

Attention! Un faux raccord, une fausse tension de service et des court-circuits vont détruire le module immédiatement! Comme chaque module était examiné soigneusement avant l'envoi, un remplacement de garantie n'est pas possible en ces cas.

Emploi conformément aux dispositions:

Pour connecter et déconnecter des lampes ou autres appareils électriques à la tombée de la nuit ou au lever du jour.

Données techniques:

Tension de service: 12 V tension continue (11...14 V)

Consommation de courant: env. 2 mA / 35 mA (relais arrêt / marche)

Contact du relais: 1 x COM, capacité de charge max. 25 V 3 A

Écart de la température de travail: env. - 15...+ 50 degrés C

Intensité lumineuse connexion: env. 25 lux ± 20 %

Intensité lumineuse déconnexion: env. 45 lux ± 20 %

Délai de coupure: env. 3...4 secondes

On peut changer la sensibilité de l'intensité lumineuse par couvrir le détecteur en partie mécaniquement.

Dimensions: env. 72 x 50 x 27 mm

http://www.kemo-electronic.de
