Intitulé	Description
Type de produit	Enregistreur de CO
Plage de mesure	0 à 1000 ppm (parties par million)
Précision	± 5 % de la pleine échelle
Résolution	1 ppm
Fréquence d'échantillonnage	1 minute
Alimentation	Pile lithium 3V
Durée de vie de la batterie	Jusqu'à 1 an
Interface de communication	USB pour transfert de données
Dimensions	100 x 30 x 20 mm
Poids	75 g
Utilisation	Surveillance de la qualité de l'air intérieur
Maintenance	Remplacement de la batterie et nettoyage régulier
Sécurité	Ne pas exposer à des températures extrêmes
Garantie	2 ans
Accessoires inclus	Câble USB, logiciel d'analyse des données

FOIRE AUX QUESTIONS - EL-USB-CO Lascar Electronics

Comment calibrer le Lascar Electronics EL-USB-CO ?

Pour calibrer le EL-USB-CO, suivez les instructions du manuel utilisateur. Assurez-vous d'utiliser un gaz de référence et de suivre les étapes de calibration recommandées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement installée et qu'elle n'est pas déchargée. Si la batterie est en bon état, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques minutes.

Comment récupérer les données enregistrées ?

Connectez l'appareil à votre ordinateur via le port USB et utilisez le logiciel fourni pour télécharger et visualiser les données enregistrées.

Quel est l'intervalle de mesure du Lascar Electronics EL-USB-CO ?

L'intervalle de mesure du EL-USB-CO est de 0 à 1000 ppm (parties par million) de CO.

Comment changer la batterie du Lascar Electronics EL-USB-CO ?

Pour changer la batterie, ouvrez le compartiment de la batterie situé à l'arrière de l'appareil, retirez l'ancienne batterie et remplacez-la par une nouvelle, en veillant à respecter la polarité.

Est-ce que l'appareil nécessite un entretien régulier ?

Oui, il est recommandé de vérifier régulièrement la calibration de l'appareil et de remplacer la batterie lorsque cela est nécessaire.

Où puis-je trouver le manuel utilisateur ?

Le manuel utilisateur peut être téléchargé sur le site web de Lascar Electronics ou se trouve dans la boîte d'origine de l'appareil.

L'appareil indique des valeurs erronées, que faire ?

Vérifiez si l'appareil est correctement calibré. Si le problème persiste, essayez de réinitialiser l'appareil et de le recalibrer. Si les valeurs restent erronées, contactez le support technique.

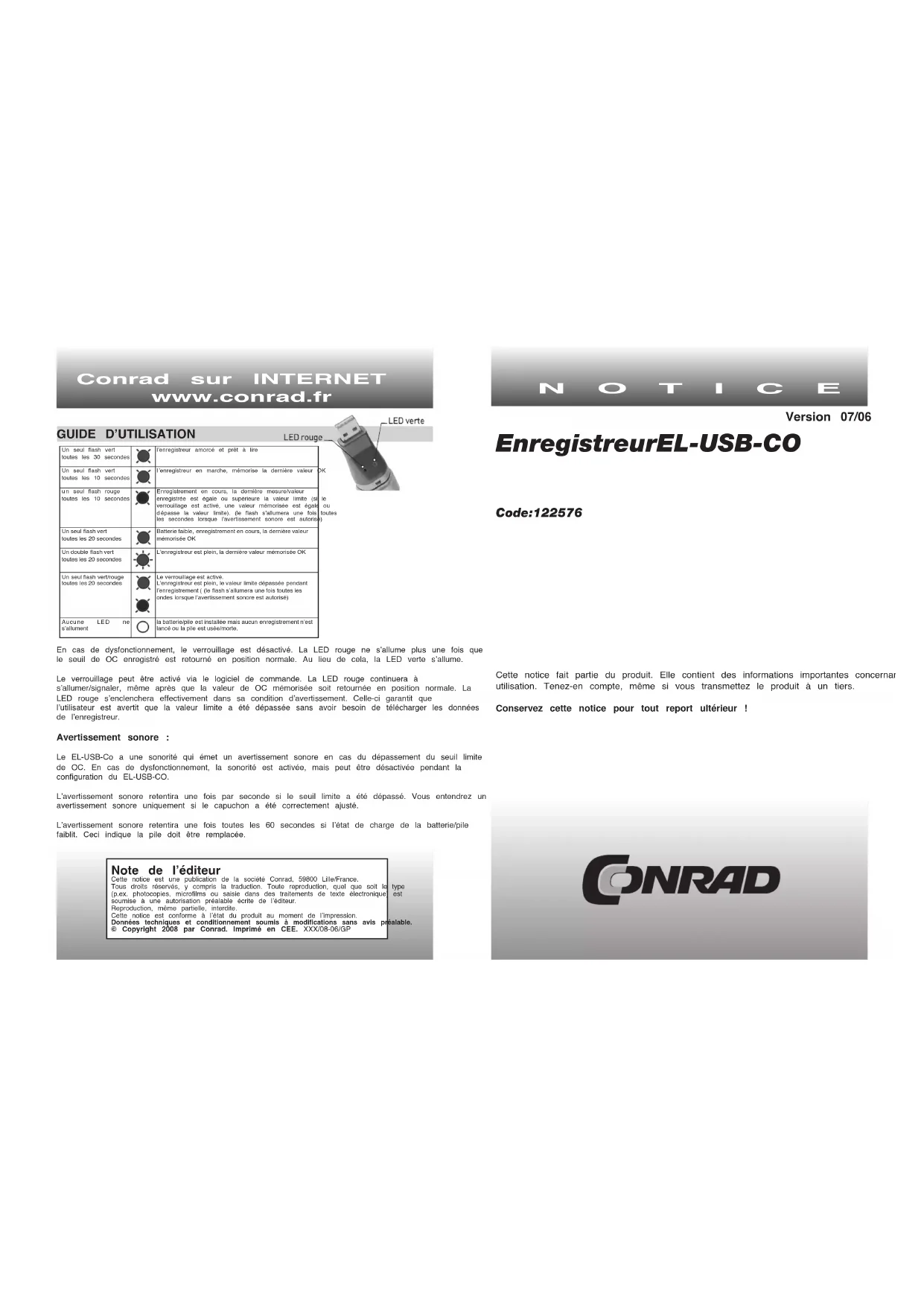

MODE D'EMPLOI EL-USB-CO Lascar Electronics

En cas de dysfonctionnement, le verrouillage est désactivé. La LED rouge ne sʼallume plus une fois que le seuil de OC enregistré est retourné en position normale. Au lieu de cela, la LED verte sʼallume. Le verrouillage peut être activé via le logiciel de commande. La LED rouge continuera à sʼallumer/signaler, même après que la valeur de OC mémorisée soit retournée en position normale. La LED rouge sʼenclenchera effectivement dans sa condition dʼavertissement. Celle-ci garantit que lʼutilisateur est avertit que la valeur limite a été dépassée sans avoir besoin de télécharger les données de lʼenregistreur. Avertissement sonore : Le EL-USB-Co a une sonorité qui émet un avertissement sonore en cas du dépassement du seuil limite de OC. En cas de dysfonctionnement, la sonorité est activée, mais peut être désactivée pendant la configuration du EL-USB-CO. Lʼavertissement sonore retentira une fois par seconde si le seuil limite a été dépassé. Vous entendrez un avertissement sonore uniquement si le capuchon a été correctement ajusté. Lʼavertissement sonore retentira une fois toutes les 60 secondes si lʼétat de charge de la batterie/pile faiblit. Ceci indique la pile doit être remplacée. Note de lʼéditeur Cette notice est une publication de la société Conrad, 59800 Lille/France.Tous droits réservés, y compris la traduction. Toute reproduction, quel que soit le type(p.ex. photocopies, microfilms ou saisie dans des traitements de texte électronique) estsoumise à une autorisation préalable écrite de lʼéditeur.Reproduction, même partielle, interdite.Cette notice est conforme à lʼétat du produit au moment de lʼimpression.Données techniques et conditionnement soumis à modifications sans avis préalable.© Copyright 2008 par Conrad. Imprimé en CEE. XXX/08-06/GP Enregistreur EL-USB-CO Code : 122576 Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en compte, même si vous transmettez le produit à un tiers. Conservez cette notice pour tout report ultérieur ! N O T I C E Conrad sur INTERNET www.conrad.fr Version 07/06 Un seul flash verttoutes les 30 secondeslʼenregistreur amorcé et prêt à lire n seul flash verttoutes les 10 secondes ʼenregistreur en marche, mémorise la dernière valeur OK n seul flash rougetoutes les 10 secondes nregistrement en cours, la dernière mesure/valeurenregistrée est égale ou supérieure la valeur limite (si leverrouillage est activé, une valeur mémorisée est égale ou épasse la valeur limite). (le flash sʼallumera une fois toutesles secondes lorsque lʼavertissement sonore est autorisé) Un seul flash vert toutes les 20 secondes Batterie faible, enregistrement en cours, la dernière valeur mémorisée OK Un double flash vert toutes les 20 secondes Lʼenregistreur est plein, la dernière valeur mémorisée OK Un seul flash vert/rouge toutes les 20 secondes Le verrouillage est activé. Lʼenregistreur est plein, le valeur limite dépassée pendant lʼenregistrement ( (le flash sʼallumera une fois toutes les ondes lorsque lʼavertissement sonore est autorisé) Aucune LED ne sʼallument la batterie/pile est installée mais aucun enregistrement nʼest lancé ou la pile est usée/morte.Introduction Windows

XP/98/2000 Installation du logiciel de configuration EL-WIN-USB REMARQUE – les prises de vue de l’écran à la page 1 du guide peuvent être consultées à partir de Windows

XP. Si vous installez WindowsTM 98 ou 2000, les écrans apparaîtront légèrement différents, mais le contenu sera le même.

vant dʼutiliser cet enregistreur, il convient dʼinstaller la pile LR6 1 /2 de 3,6 V fournie en suivant les instructions ci-dessous. Etape 2 : Installez le logiciel et le port USB comme indiqué par le logiciel du guide dʼinstallation. Etape 3 : Suivez les instructions écran. Etape 4 : Retirez lʼenregistreur EL-USB-CO du port USB, fixez le capuchon en toute sécurité et placez lʼenregistreur dans la zone où les seuils OC ont été enregistrés.

1. Insérez le CD du logiciel de configuration EL-WIN-

USB dans le lecteur CD de votre ordinateur. Si le CD ne se lance pas automatiquement, cliquez sur ‘’Start’’, ‘’Run’’ & type D :\autorun.exe, puis cliquez sur ‘’OK’’.

2. Lisez la ‘’IMPORTANT NOTICE’’ (remarque

importante), sélectionnez ‘’I Agree’’ (je suis d’accord) et cliquez sur ‘’Next’’ ‘’suivant’’.

3. Cliquez sur ‘’Next’’ ‘’suivant’’.

4. Cliquez sur ‘’Next’’ ’’suivant’’ pour lancer l’installation.

REMARQUE - Une barre de progression apparaîtra jusqu’à ce que l’installation sera terminée.

5. Cliquez sur ‘’Close’’. Un icône ‘’EasyLog USB’’

apparaîtra maintenant sur votre bureau. Vous avez installé le logiciel de configuration EL-WIN- USB avec succès. Vous devez installer le driver (pilote) USB du disque dur. Veuillez vous référer à la section relative à la plate-forme Windows que vous utilisez : Page 2 – Windows XP Page 3 – Windows 98 Page 4 – Windows 2000 En référence aux systèmes antérieurs à Windows 98 Si vous installez le logiciel sur un ancien système, lʼinstallation peut actualiser ʻʼlʼinstallateur pour lʼinstallateur Windowsʼʼ de la version qui se trouve sur le CD du logiciel de configuration EL-WIN-USB. Ceci demandera à lʼutilisateur de réinitialiser à la fin de lʼinstallation. NOTE – la plupart des ordinateurs dʼaujourdʼhui devrait déjà avoir lʼinstallateur requis en place.Remplacer la pile : Nous vous recommandons de remplacer la pile tous les trois mois, avant les données critiques dʼenregistrement, ou si le bip sʼest enclenché.

• Lʼenregistreur EL-USB-CO ne perd pas les lectures/mesures mémorisées lorsque la batterie est

échargée ou lorsque la batterie est remplacée ; le processus dʼenregistrement sera interrompu et ne pourra être relancé tant que la batterie nʼa pas été remplacée et que les données enregistrées nʼont pas été téléchargées sur PC.

• Utilisez uniquement des piles lithium LR6 1 /2 de 3,6 V. Vérifiez avec votre fournisseur que la batterie que vous avez commandée est en bon état et quʼelle ne soit pas équipée de lame à braser. Avant de remplacer la batterie, il convient de retirer lʼenregistreur EL-USB-CO du PC. Attention : En laissant lʼenregistreur EL-USB-CO branché au port USB pendant plus longtemps que prévu, ceci occasionnera une perte de capacité de la pile. Windows

TTENTION – assurez-vous que le CD du logiciel de configuratION EL-WIN-USB se trouve dans le

ecteur CD de votre installation.

1. Insérez lʼenregistreur de données USB dans le

port USB de votre ordinateur. Les écrans suivants apparaîtront automatiquement. WindowsTM XP se réfère aux enregistreurs de données tel que ʻʼUSB APIʼʼ et ʻʼF32x Express USB Deviceʼʼ pendant cette installation.

2. Assurez-vous que le CD se trouve dans le

lecteur CD. Sélectionnez ʻʼInstall the Software automatically (recommandé) puis cliquez sur ʻʼNextʼʼ. ATTENTION - un écran apparaît vous montrant des fichiers qui ont été copiés dans votre ordinateur.

3. Lorsque cette fenêtre apparaît, cliquez sur

ʻʼContinue Anywayʼʼ ATTENTION – ceci est une particularité de WindowsTM XP. Sélectionner ʻʼContinue Anywayʼʼ ne produira pas dʼeffets/de changements défavorables sur votre ordinateur.

4. Lʼinstallation est désormais terminée, cliquez

5. La fenêtre se fermera et vous verrez le

6. Vous pouvez commencer à utiliser maintenant

votre enregistreur de données en cliquant sur lʼicône EasyLog USB sur le bureau de votre ordinateur. ATTENTION : Manipulez soigneusement les piles lithium, respectez les consignes de sécurité concernant lʼinstallation de la pile. Recyclage conformément au règlements locaux.Windows

Installation du Driver (pilote) USB ATTENTION – assurez-vous que le CD du logiciel de configuratION EL-WIN-USB se trouve dans le lecteur CD de votre installation.

7. Vous pouvez commencer à utiliser maintenant votre enregistreur de données en cliquant sur lʼicône

EasyLog USB sur le bureau de votre ordinateur.

omment prendre soin de votre enregistreur de monoxyde de carbone : Pour garder votre enregistreur de monoxyde de carbone (OC) dans un bon état de fonctionnement, suivez les étapes suivantes :

• Vérifiez régulièrement le fonctionnement de la LED et la batterie.

• Vérifiez régulièrement que la grille ne soit pas obstruée.

• La durée de vie du capteur est de 4 ans. Une fois la date expirée, il convient de le remplacer. Ce que vous ne devez pas faire :

NʼUTILISEZ PAS à proximité de dissolvants, de produits chimiques, dʼaérosols et de produits à base dʼalcool.

TENEZ COMPTE des indicateurs. Lʼalerte pourrait vous avertir dans le cas de seuils de CO dépassés.

NʼINSTALLEZ PAS dans des endroits excessivement sales, poussiéreux ou graisseux, tels que cuisines, garages et chaufferies. La poussière, les lubrifiants ou les produits chimiques ménagers peuvent contaminer ou recouvrir le capteur de lʼenregistreur pouvant causer ainsi un disfonctionnement de lʼenregistreur.

NʼOBSTRUEZ PAS la grille située dans le socle de lʼenregistreur. Placez lʼenregistreur où les meubles ou autres objets nʼobstruent pas le flux dʼair au capteur.

NE CONTINUEZ PAS à utiliser le capteur sʼil est désuet/périmé.

PRENEZ EN CONSIDERATION les messages dʼavertissement mentionnés dans le logiciel.

1. Insérez lʼenregistreur de données USB dans le

port USB de votre ordinateur. Les écrans suivants apparaîtront automatiquement. WindowsTM XP se réfère à lʼenregistreur de données tel que ”USB API” sur les premiers écrans de cette installation.

2. Cliquez sur ”Next” ”suivant”

3. Sélectionnez ʻʼSearch for the best driver for

your device (Recommended)” ”recherche du meilleur driver pour votre périphérique” , puis cliquez sur ”Next ” ”suivant”.

4. Sélectionnez uniquement ”CD-ROM drive”

”lecteur CD-ROM”, puis cliquez sur ”Next” ”Suivant”.

5. Windows 98 se réfère maintenant à

lʼenregistreur de données tel que ʻʼF32x Express USB Deviceʼʼ ʻʼ périphérique USB F32x Express ʻʼ pour terminer lʼinstallation. Cliquez sur ʻʼNextʼʼ ”suivant”.

6. Lʼinstallation est désormais terminée, cliquez

sur ”Finish”.Les niveaux suivants sont souvent proposés à titre indicatif dans le Royaume-Uni : Le seuil sous lequel le monoxyde de carbone (CO) touchera les êtres humains peut varier de personne à personne. Remarque : Ppm est une abréviation du terme industriel, particules/fractions par million – si un gaz est mesuré/déterminé à 100 ppm, ceci signifie quʼil y a une concentration de 100 à 1 millions de fractions dʼautres gaz (la plupart du temps dans lʼair libre). Les effets du monoxyde de carbone varient dans le temps et ceci est à prendre en considération à tous moments dans tous les projets impliquant des mesures de ce gaz. Une grande quantité de monoxyde de carbone pendant une courte période vous tuera, mais une exposition à une petite quantité de OC pendant une plus longue période pourrait avoir un effet considérable et causer des problèmes de santé à long terme. Lʼeffet dʼune exposition au monoxyde de carbone varie considérablement de personne en personne, tout ceci dépendant de lʼâge, de la santé, de la concentration de lʼexposition et de la durée de lʼexposition. Les personnes souffrant de problèmes de santé, les personnes âgées, les enfants et les bébés, les femmes enceintes et les chiens peuvent être affectés par le monoxyde de carbone asphyxiant plus rapidement que les autres. Ces groupes de personnes peuvent subir ces symptômes plus tôt que les autres. Chaque pays ou région a différents points de vue et opinions concernant la sécurité et les seuils dangereux de monoxyde de carbone. Cʼest la responsabilité de lʼutilisateur de vous garantir que le meilleur conseil a été pris et où les seuils corrects et applicables ont été respectés. Les personnes qui passent beaucoup de temps dans endroits intérieurs où il y a de forte chance quʼils soient exposés à de faibles seuils de monoxyde de carbone potentiellement dangereux. Il est vrai Oxyde de carbone ppm Durée dʼexposition Symptômes 50 N/A Seuil de sécurité par lʼadministration de la santé publique du Royaume Uni. 200 2 à 3 heures Légers maux de tête, beaucoup peuvent donner de légers vertiges, des nausées, poitrine oppressée, fatigue, manque de concentration, perte de mémoire. 400 1 à 2 heures Maux de tête pouvant aller à des migraines avec exposition prolongée, de légers vertiges, nausée, fatigue, poitrine oppressée, perte de mémoire, manque de concentration. 45 minutes Maux de tête, de légers vertiges, nausées, convulsions dans les 45 minutes, perte de connaissance dans les 2 heures. La mort peut sʼensuivre dans les 2 ou 3 heures. Windows

Installation du Driver (pilote) USB ATTENTION – assurez-vous que le CD du logiciel de configuratION EL-WIN-USB se trouve dans le lecteur CD de votre installation.

7. Vous pouvez commencer à utiliser maintenant votre enregistreur de données en cliquant sur lʼicône

EasyLog USB sur le bureau de votre ordinateur.

1. Insérez lʼenregistreur de données USB dans le

port USB de votre ordinateur. Les écrans suivants apparaîtront automatiquement. Windows

XP se réfère à lʼenregistreur de données tel que ”USB API” sur les premiers écrans de cette installation.

2. Cliquez sur ”Nextʼʼ ʻʼsuivant”

3. Sélectionnez ”Search for the best driver for

your device (Recommended - recommandé)” ”recherche du meilleur driver pour votre périphérique” , puis cliquez sur ʻʼNext ʻʼ suivantʼʼ.

4. Sélectionnez uniquement ”CD-ROM drives”

”lecteurs CD-ROM”, puis cliquez sur ”Next” ”Suivant”.

5. Cliquez sur ”Next” ”Suivant”

6. Windows 2000 se réfère maintenant à

lʼenregistreur de données tel que ”F32x Express USB Device” ” périphérique USB F32x Express”. Cliquez sur ”Next” ”suivant”.Enregistreur EL-USB de monoxyde de carbone Attention : Veuillez lire attentivement cette notice qui devrait être conservée pour toute référence future. Passez-la à ceux qui utilisent cet appareil. Nʼessayez pas dʼutiliser cet enregistreur sans avoir lu et compris la documentation. Le contrôle du monoxyde de carbone est une procédure complexe. Sʼil y a le moindre doute concernant la sécurité ou lʼapplication – arrêtez ! consultez un expert qualifié. Le EL-USB-CO est un instrument de mesure professionnel conçu pour enregistrer le niveau de gaz du monoxyde de carbone pour toute analyse ultérieure. Ce nʼest pas un appareil de sécurité, dʼalarme, et ne devrait pas être utilisé dans cette capacité pour les raisons suivantes :

1. Les témoins lumineux et le son émis par le EL-USB-CO pour indiquer un niveau élevé de CO

ne fournissent pas un avertissement adéquat à ceux dans votre entourage où un haut niveau de CO a été enregistré.

2. La durée de vie de la pile de lʼenregistreur EL-USB de monoxyde de carbone pendant

lʼindication visuelle et audible dʼun haut niveau de CO diminuera rapidement et sera cependant uniquement active pendant une courte période de temps.

3. Ce EL-USB-CO préléve une lecture (dʼéchantillonnage) à intervalles fixés par lʼutilisateur pour

des raisons dʼanalyse/de contrôle/dʼenregistrement. Des niveaux dangereux de CO enregistreront avec ce dispositif jusquʼà ce quʼune lecture (dʼéchantillonnage) soit prise.

4. En raison des limitations du dispositif en tant quʼinstrument professionnel, il ne reste plus à

lʼutilisateur quʼà régler lʼéclairage et les signaux dʼalarme indiquant le présence de CO. Cependant, lʼinstrument peut être réglé pour ne fournir AUCUNE forme dʼavertissement. Le monoxyde de carbone est toxique. Il est clair que le gaz incolore qui nʼa aucune odeur peut être mortel dans de très faibles concentrations. Il peut nuire à des personnes, tuer des personnes ainsi que des animaux qui ne sont pas prévenus de sa présence. Dans des domaines où la sécurité des êtres humains et des animaux est inquiétante, nous insistons sur le fait que quʼun détecteur industriel ou domestique de CO, conforme à une norme de qualité avec approbation nationale, équipé des éléments de commande tels quʼune sirène ou une alarme à hauts décibels et un avertisseur visuel, spécialement conçus pour fournir un avertissement adéquat des niveaux CO dangereux soit installé, utilisé et maintenu. INFORMATION IMPORTANTE

• Faites toujours fonctionner ce EL-USB-CO et remplacez ses piles conformément à ces instructions.

• Ce UL-USB-CO a la facilité dʼindiquer lorsquʼun niveau prédéfini de CO a été dépassé. Ceci est signalé par une LED rouge. Le défaut dʼusine est réglé de façon que lʼindicateur est conçu pour des niveaux de CO de 50ppm ou plus. Il est possible de changer ces paramètres de réglage dans le logiciel EL-USB-CO, mais de telles modifications sont effectuées entièrement aux risques et périls de lʼutilisateur. Le EL-USB-CO relèvera les mesures à un intervalle défini sélectionné à partir dʼune liste. La LED et les signaux sonores se déclencheront si un niveau de gaz dépasse le niveau prédéfini, cʼest UNIQUEMENT à ce moment-là que lʼenregistreur relève la mesure. En raison des limitations de ce dispositif comme instrument de mesure professionnel, les éclairages et les sons émis par cet enregistreur et la puissance de la batterie ne sont pas suffisants pour avertir convenablement les personnes du voisinage ou du bâtiment dʼun risque potentiel de seuils dangereux de monoxyde de carbone. Le gaz de monoxyde de carbone peut être mortel même à de très faibles concentrations ou doses, peut blesser ou même tuer des animaux ou personnes qui nʼont pas été prévenus de sa présence à temps. Il est cependant fortement recommandé quʼun détecteur/une alarme de monoxyde de carbone industriel et domestique conçu avec des normes de qualité/éléments de commande avec homologation nationale, tels quʼune alarme ou sirène à hauts décibels et un indicateur de pile faible, spécialement conçu pour fournir un avertissement adéquat de seuils de monoxyde de carbone dangereux, pour être installé, utilisé et entretenu dans des lieux occupés par des êtres humains ou animaux. EL-USB-CO nʼest pas autorisé pour une utilisation en tant que composant critique dans des équipements de vie ou des systèmes sans lʼapprobation écrite du directeur de Lascar Electronics. Le EL-USB-CO est conçu pour être utilisé uniquement dans des projets dʼanalyse, dʼéconomie de temps. Il est conçu ainsi de façon à ce que des analyses dʼespaces avec la présence potentielle de monoxyde de carbone peuvent être réalisées pour votre propre intérêt, pour donner ou sauver des vies. Ce produit nʼest pas conçu pour détecter des paramètres autre que OC. Ce nʼest pas un détecteur de gaz naturel, butane, propane, méthane ou autres gaz combustibles – bien quʼil soit possible que ces gaz puissent altérer/fausser une lecture/mesure de OC sʼils sont aussi présents.
