Notice Testec TT-LF 112 - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Sonde modulaire pour oscilloscope
Marque Testec
Modèle TT-LF 112 (également références LF 212 et LF 312)
Codes de commande 0107 107 (LF 112), 0107 131 (LF 212), 0107 166 (LF 312)
Atténuation x1 (LF 112), x10 (LF 212), x1/x10 commutable (LF 312)
Impédance d'entrée (R) 45 MΩ (LF 112, x1), 10 MΩ (LF 212, x10), selon oscilloscope (LF 312, x1) / 10 MΩ (LF 312, x10)
Impédance d'entrée (C) 25 pF (LF 112), 13.5 pF (LF 212), 47 pF (x1) / 15.5 pF (x10) pour LF 312
Bande passante 14 MHz (LF 112), 250 MHz (LF 212), 15 MHz (x1) / 150 MHz (x10) pour LF 312
Temps de réponse 1.2 ns (LF 112), 1.4 ns (LF 212), 24 ns (x1) / 2.3 ns (x10) pour LF 312
Longueur de câble 1.2 m pour tous les modèles
Tension d'entrée maximale 600 V DC + crête AC (diminue avec la fréquence)
Compensation basse fréquence Régler le condensateur trimmer sur un signal carré de 1 kHz
Compensation haute fréquence Régler le potentiomètre dans le boîtier de la fiche sur un signal carré de 1 MHz
Consignes de sécurité Ne jamais démonter la sonde sous tension ; brancher uniquement à un oscilloscope mis à la terre
Pays de fabrication Allemagne
Accessoires fournis Non spécifiés dans la notice ; généralement comprend des pointes de test et adaptateurs

FOIRE AUX QUESTIONS - TT-LF 112 Testec

Quelle est l'atténuation de la sonde TT-LF 112 ?
La sonde TT-LF 112 a une atténuation fixe de x1. Pour d'autres atténuations, référez-vous aux modèles LF 212 (x10) et LF 312 (x1/x10).
Comment compenser la sonde oscilloscope ?
Pour la compensation basse fréquence, branchez la sonde à un signal carré de 1 kHz et réglez le condensateur trimmer. Pour la haute fréquence, utilisez un signal carré de 1 MHz et ajustez le potentiomètre dans le boîtier de la fiche.
Quelle est la tension maximale que la sonde peut supporter ?
La tension d'entrée maximale est de 600 V DC + crête AC. Cette valeur diminue lorsque la fréquence augmente.
Puis-je démonter la sonde pendant qu'elle est branchée ?
Non, il est strictement interdit de démonter la sonde tant qu'elle est reliée à une source de tension. Branchez-la uniquement à un oscilloscope mis à la terre.
Quelle est la bande passante de la sonde ?
Pour le modèle LF 112, la bande passante est de 14 MHz. Les modèles LF 212 et LF 312 offrent respectivement 250 MHz et 15/150 MHz.
La sonde est-elle adaptée à tous les oscilloscopes ?
Oui, mais l'impédance d'entrée peut varier. Pour le modèle LF 312 en position x1, l'impédance dépend de l'oscilloscope. Vérifiez la compatibilité avec votre appareil.
Quelle est la longueur du câble de la sonde ?
Tous les modèles (LF 112, LF 212, LF 312) sont équipés d'un câble de 1,2 mètre.
Comment nettoyer la sonde ?
Utilisez un chiffon doux et sec. Ne pas utiliser de solvants. Débranchez toujours la sonde avant nettoyage.
Quels accessoires sont fournis avec la sonde ?
La notice ne liste pas précisément les accessoires. Généralement, une sonde est livrée avec des pointes de test, une pince crocodile et un adaptateur BNC.
Où est fabriquée la sonde Testec ?
Les sondes Testec sont fabriquées en Allemagne, garantissant une qualité de fabrication élevée.

Questions des utilisateurs sur TT-LF 112 Testec

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Accessoire pour oscilloscope au format PDF gratuitement ! Retrouvez votre notice TT-LF 112 - Testec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TT-LF 112 de la marque Testec.

MODE D'EMPLOI TT-LF 112 Testec

Compensation de la sonde :
Testec TT-LF 112 - 1

Testec TT-LF 112 - 2

Testec TT-LF 112 - 3

Testec TT-LF 112 - 4

Testec TT-LF 112 - 5

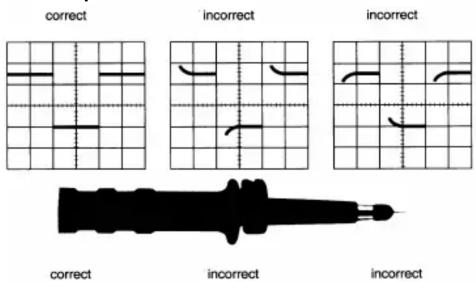

Compensation

1 kHz

Branchez la sonde à un signal carré de 1 kHz. Réglez le condensateur trimmer dans le corps de la sonde de façon à obtenir une réponse de signal carré optimale.

Compensation

1 Mhz

Branchez la sonde à un signal carrée de 1 Mhz. Réglez le potentiomètre dans le boîtier de la fiche de façon à obtenir la meilleure réponse de signal carré.

Testec TT-LF 112 - Mhz - 1
Attention ! Ne démontez jamais la sonde tant que celle-ci est reliée à la source de tension et ne la branchez qu'à un oscilloscope mis à la terre.

Données techniques sujettes à des modifications sans avis préalable !

En vertu de la loi du 11 mars 1957 toute représentation ou reproduction intégrale ou partielle, faite sans le consentement de l'auteur ou de ses ayants droit ou ayants cause est illicite.

Sonde modulaire pour oscilloscope

Codes

0107 107

0107 131

0107 166

Testec TT-LF 112 - Sonde modulaire pour oscilloscope - 1

TypeCodeAtténuationImpédance
d'entrée Bande passante de réponse (ns) de câble de compensation
R (MΩ) C (pF) Mhz
LF 112107107x 1*4525141.2 m
LF 212107131x 101013.52501.41.2 m10...60
TypeCodeAtténuationImpédanceTemps
d'entrée Bande passante de réponse (ns) de câble de compensation
R (MΩ)C (pF)Mhz
x 1 x 10x 1 x 10x 1 x 10x 1 x 10
LF 312107166x1/x 10* 1047 15.515 15024 2.31.2 m10...60

* : Comme l'oscilloscope
Fabriquée en Allemagne
Tension d'entrée maximum 600 V, DC crête AC incluse (décroît lorsque la fréquence augmente) !

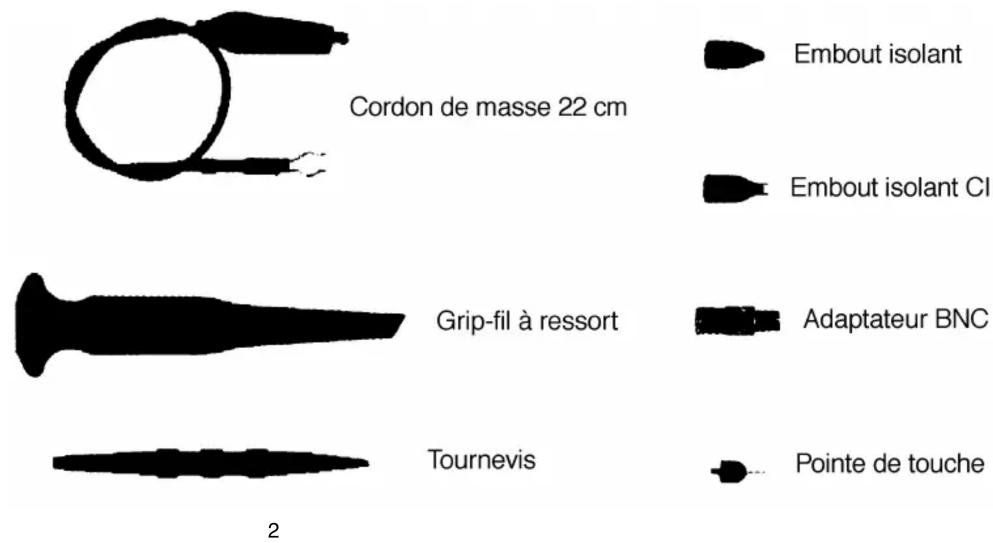

Accessoires fournis
Testec TT-LF 112 - Sonde modulaire pour oscilloscope - 2
