TT-LF 312 - équipements de mesure Testec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Appareil de mesure multifonction pour la détection de fuites et l'analyse de réseaux électriques.
Plage de mesure	0 à 1000 V AC/DC
Précision	± 1,5 % de la valeur mesurée
Utilisation	Idéal pour les électriciens et techniciens en maintenance, pour tester l'intégrité des installations électriques.
Alimentation	Piles AA, autonomie prolongée
Maintenance	Nettoyage régulier de l'appareil et vérification des connexions.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges.
Informations générales	Compact et léger, facile à transporter, livré avec un manuel d'utilisation détaillé.

FOIRE AUX QUESTIONS - TT-LF 312 Testec

Comment calibrer le Testec TT-LF 312 ?

Pour calibrer le Testec TT-LF 312, connectez l'appareil à une source de référence connue et ajustez les paramètres de calibration dans le menu des réglages. Suivez les instructions dans le manuel d'utilisateur pour un calibrage précis.

Que faire si l'écran est noir ?

Si l'écran du Testec TT-LF 312 est noir, vérifiez d'abord que l'appareil est bien chargé. Si la batterie est chargée, essayez de redémarrer l'appareil en le mettant hors tension puis en le rallumant.

Comment interpréter les résultats de mesure ?

Les résultats de mesure du Testec TT-LF 312 sont affichés en temps réel. Consultez le manuel d'utilisateur pour comprendre les unités de mesure et les plages recommandées pour une interprétation correcte.

L'appareil ne s'allume pas, que faire ?

Si le Testec TT-LF 312 ne s'allume pas, vérifiez que la batterie est correctement installée et chargée. Si le problème persiste, essayez de réinitialiser l'appareil en suivant les instructions dans le manuel.

Comment mettre à jour le firmware de l'appareil ?

Pour mettre à jour le firmware du Testec TT-LF 312, téléchargez la dernière version du firmware depuis le site officiel de Testec et suivez les instructions de mise à jour fournies dans le manuel d'utilisateur.

Quelles sont les précautions à prendre lors de l'utilisation ?

Lors de l'utilisation du Testec TT-LF 312, évitez les environnements humides, ne soumettez pas l'appareil à des chocs violents, et suivez toutes les recommandations de sécurité fournies dans le manuel d'utilisateur.

Où puis-je trouver des pièces de rechange pour cet appareil ?

Les pièces de rechange pour le Testec TT-LF 312 peuvent être commandées directement auprès du fabricant ou via des distributeurs agréés. Consultez le site officiel de Testec pour plus d'informations.

Comment contacter le service client en cas de problème ?

Pour contacter le service client de Testec, visitez leur site web et utilisez le formulaire de contact ou les coordonnées fournies. Vous pouvez également trouver des numéros de téléphone pour un soutien direct.

MODE D'EMPLOI TT-LF 312 Testec

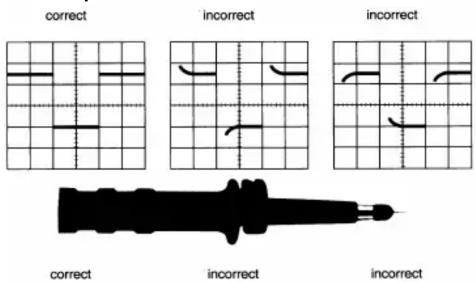

Compensation de la sonde : Compensation 1 kHz Branchez la sonde à un signal carré de 1 kHz. Réglez le condensateur trim- mer dans le corps de la sonde de façon à obtenir une réponse de signal carré optimale. Compensation 1 Mhz Branchez la sonde à un signal carrée de 1 Mhz. Réglez le potentiomètre dans le boîtier de la fiche de façon à obtenir la meilleure répon- se de signal carré. Attention ! Ne démontez jamais la sonde tant que celle-ci est reliée à la source de tension et ne la branchez qu’à un oscil- loscope mis à la terre. Innovation en Electronique Sonde modulaire pour oscilloscope Codes

Données techniques sujettes à des modifications sans avis préalable ! En vertu de la loi du 11 mars 1957 toute représentation ou reproduction intégrale ou partielle, faite sans le consentement de l’auteur ou de ses ayants droit ou ayants cause est illicite. © Copyright 1995 by DECOCK ELECTRONIQUE (CONRAD ELECTRONIC), 59800 Lille/France *20 B - X12-327-2-96/02-A2 3 Type Code Atténuation Impédance Temps Longueur Gamme d’entrée Bande passante de réponse (ns) de câble de compensation R (MΩ) C (pF) Mhz LF 112 107107 x 1 * 45 25 14 1.2 m LF 212 107131 x 10 10 13.5 250 1.4 1.2 m 10...60 Type Code Atténuation Impédance Temps Longueur Gamme d’entrée Bande passante de réponse (ns) de câble de compensation R (MΩ) C (pF) Mhz x 1 x 10 x 1 x 10 x 1 x 10 x 1 x 10 LF 312 107166 x1/x 10 * 10 47 15.5 15 150 24 2.3 1.2 m 10...60

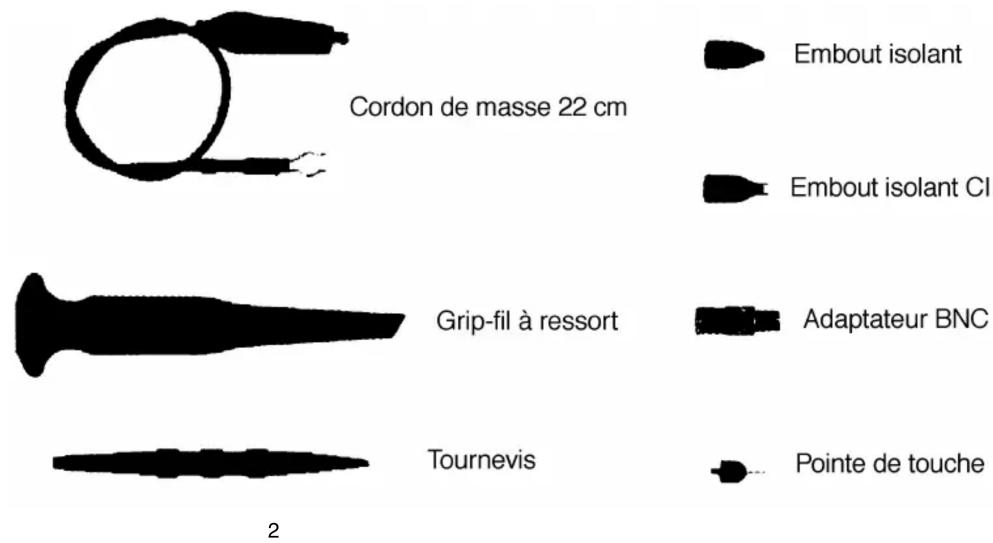

• : Comme l’oscilloscope Fabriquée en Allemagne Tension d’entrée maximum 600 V, DC crête AC incluse (décroît lorsque la fréquence augmente) ! Accessoires fournis
