| Type de produit | Sonde modulaire pour oscilloscope |
| Marque | Testec |
| Modèle | TT-LF 212 |
| Atténuation | x 10 |
| Impédance d'entrée | 10 MΩ / 13.5 pF |
| Bande passante | 250 MHz |
| Temps de réponse | 1.4 ns |
| Longueur de câble | 1.2 m |
| Tension d'entrée maximale | 600 V (DC + crête AC) |
| Compensation | Réglable pour signaux carrés 1 kHz et 1 MHz |
| Alimentation | Passive (aucune) |
| Dimensions (corps de sonde) | Environ 15 cm |
| Poids | Environ 100 g |
| Entretien | Nettoyer avec un chiffon sec |
| Sécurité | Ne pas démonter sous tension ; utiliser oscilloscope mis à la terre |
| Origine | Fabriquée en Allemagne |
FOIRE AUX QUESTIONS - TT-LF 212 Testec
Questions des utilisateurs sur TT-LF 212 Testec
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Multimètre au format PDF gratuitement ! Retrouvez votre notice TT-LF 212 - Testec et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TT-LF 212 de la marque Testec.
MODE D'EMPLOI TT-LF 212 Testec

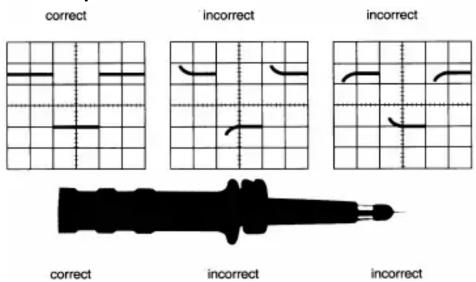

Compensation de la sonde :





Compensation
1 kHz
Branchez la sonde à un signal carré de 1 kHz. Réglez le condensateur trimmer dans le corps de la sonde de façon à obtenir une réponse de signal carré optimale.
Compensation
1 Mhz
Branchez la sonde à un signal carrée de 1 Mhz. Réglez le potentiomètre dans le boîtier de la fiche de façon à obtenir la meilleure réponse de signal carré.

Attention ! Ne démontez jamais la sonde tant que celle-ci est reliée à la source de tension et ne la branchez qu'à un oscilloscope mis à la terre.
Données techniques sujettes à des modifications sans avis préalable !
En vertu de la loi du 11 mars 1957 toute représentation ou reproduction intégrale ou partielle, faite sans le consentement de l'auteur ou de ses ayants droit ou ayants cause est illicite.
Sonde modulaire pour oscilloscope
Codes
0107 107
0107 131
0107 166

| Type | Code | Atténuation | Impédance | |||||||
| d'entrée Bande passante de réponse (ns) de câble de compensation | ||||||||||
| R (MΩ) C (pF) Mhz | ||||||||||
| LF 112 | 107107 | x 1 | * | 45 | 25 | 14 | 1.2 m | |||
| LF 212 | 107131 | x 10 | 10 | 13.5 | 250 | 1.4 | 1.2 m | 10...60 | ||
| Type | Code | Atténuation | Impédance | Temps | ||||||
| d'entrée Bande passante de réponse (ns) de câble de compensation | ||||||||||
| R (MΩ) | C (pF) | Mhz | ||||||||
| x 1 x 10 | x 1 x 10 | x 1 x 10 | x 1 x 10 | |||||||
| LF 312 | 107166 | x1/x 10 | * 10 | 47 15.5 | 15 150 | 24 2.3 | 1.2 m | 10...60 | ||
* : Comme l'oscilloscope
Fabriquée en Allemagne
Tension d'entrée maximum 600 V, DC crête AC incluse (décroît lorsque la fréquence augmente) !

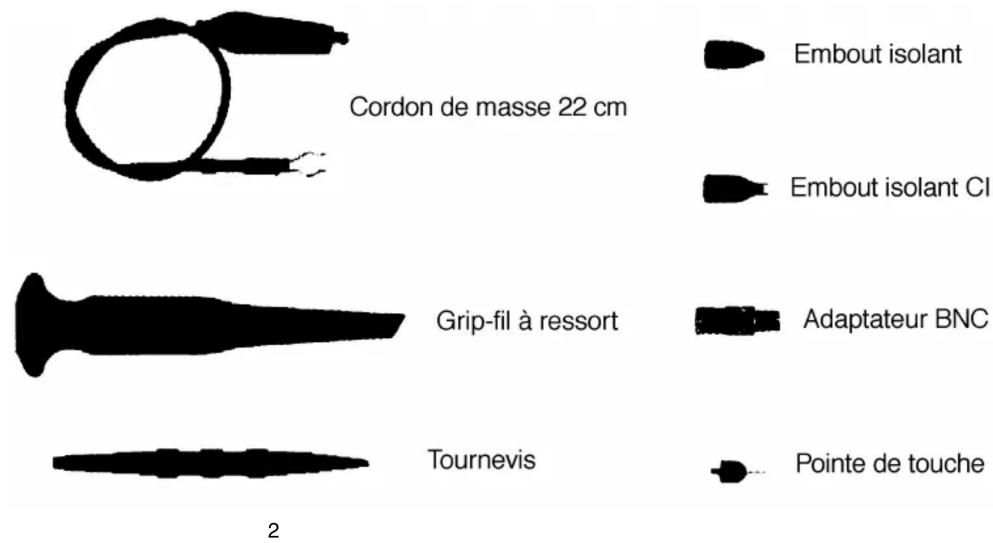

Accessoires fournis
