MODE D'EMPLOI VC-655 BT VOLTCRAFT

• Si des questions restent sans réponse après avoir lu ce mode d’emploi, contactez notre service technique ou un autre technicien. Attention :

• Pour éviter d’endommager les composants, ne tentez pas d’ouvrir ou de réparer le produit sans l’aide d’un professionnel.

• La portée de fonctionnement peut être affectée négativement par des facteurs liés à l’environnement d’utilisation et à des sources d’interférences à proximité.

• Une utilisation conforme contribue à prolonger la durée de vie du produit. b) Appareils connectés Respectez également les informations concernant la sécurité et le mode d’emploi pour les autres appareils connectés à ce produit. c) Fonctionnement

• Utilisez uniquement le cordon d'alimentation fourni avec le produit et certié pour une utilisation dans votre pays.

• Cet instrument est mis à la terre via le conducteur de terre du cordon d’alimentation. Pour éviter une décharge électrique, le conducteur de terre doit être mis à la terre. Le produit doit être correctement mis à la terre avant tout raccordement à sa borne d'entrée ou de sortie.

• Limitez l’utilisation à la catégorie de mesure spéciée et aux valeurs nominales de tension ou d’ampérage.

• Pour éviter d’endommager l’instrument et pour ne pas risquer une décharge électrique, vériez toutes les limites de mesure et tous les marqueurs de ce produit. Consultez le manuel d’utilisation pour connaître les limites de mesure avant tout raccordement à l'instrument. Ne dépassez aucune des limites de mesure dénies dans la section suivante.

• N'utilisez pas l'instrument avec les panneaux ou éléments de recouvrement retirés.

• Utilisez uniquement le type et le calibre spéciés de fusible pour cet instrument.

• Ne touchez pas les jonctions et les composants exposés tant que l'instrument est sous tension.

• Si vous pensez que l’instrument est endommagé, faites-le inspecter par un technicien de service qualié avant de l’utiliser à nouveau.

• Utilisez l’instrument dans une zone bien ventilée Une ventilation inappropriée peut causer une hausse de la température ou endommager l’appareil. Garantissez une bonne ventilation et inspectez régulièrement l’entrée.

• Ne l’utilisez pas dans des conditions mouillées. An d’éviter de court-circuiter l’intérieur de l’appareil et pour ne pas risquer une décharge électrique, ne l’utilisez pas dans un environnement humide.

• Ne l’utilisez pas dans une atmosphère explosive.

• Gardez les surfaces du produit propres et sèches.

• Les opérations de maintenance ne doivent être effectuées que par des techniciens qualiés. d) Limites de mesure

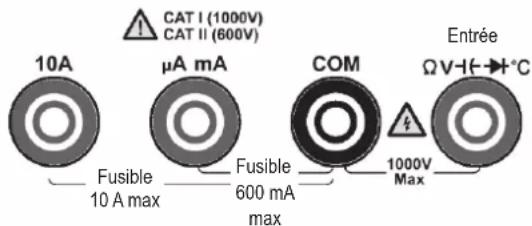

• Le circuit de protection du multimètre peut éviter d’endommager l’instrument et assurer une protection contre les risques de décharge électrique si les limites de mesure ne sont pas dépassées. Pour garantir le fonctionnement sûr de l’instrument, ne dépassez pas les limites de mesure indiquées sur le panneau avant, dénies comme suit : Fusible 10 A max Fusible 600 mA max Entrée Limites de mesure pour les bornes d’entrée principales

• Les bornes Entrée et Entrée COM servent aux mesures de test de tension, résistance, continuité, fréquence (période), capacité, diode et température.

• La limite de mesure est dénie comme suit pour ces bornes :

• Limite de mesure Entrée à Entrée COM. La limite de mesure de Entrée à Entrée COM est de 1000 V CC ou 750 V CA, qui est également la mesure de tension maximale. Cette limite peut également être exprimée en valeur de 1000 Vpk maximum.

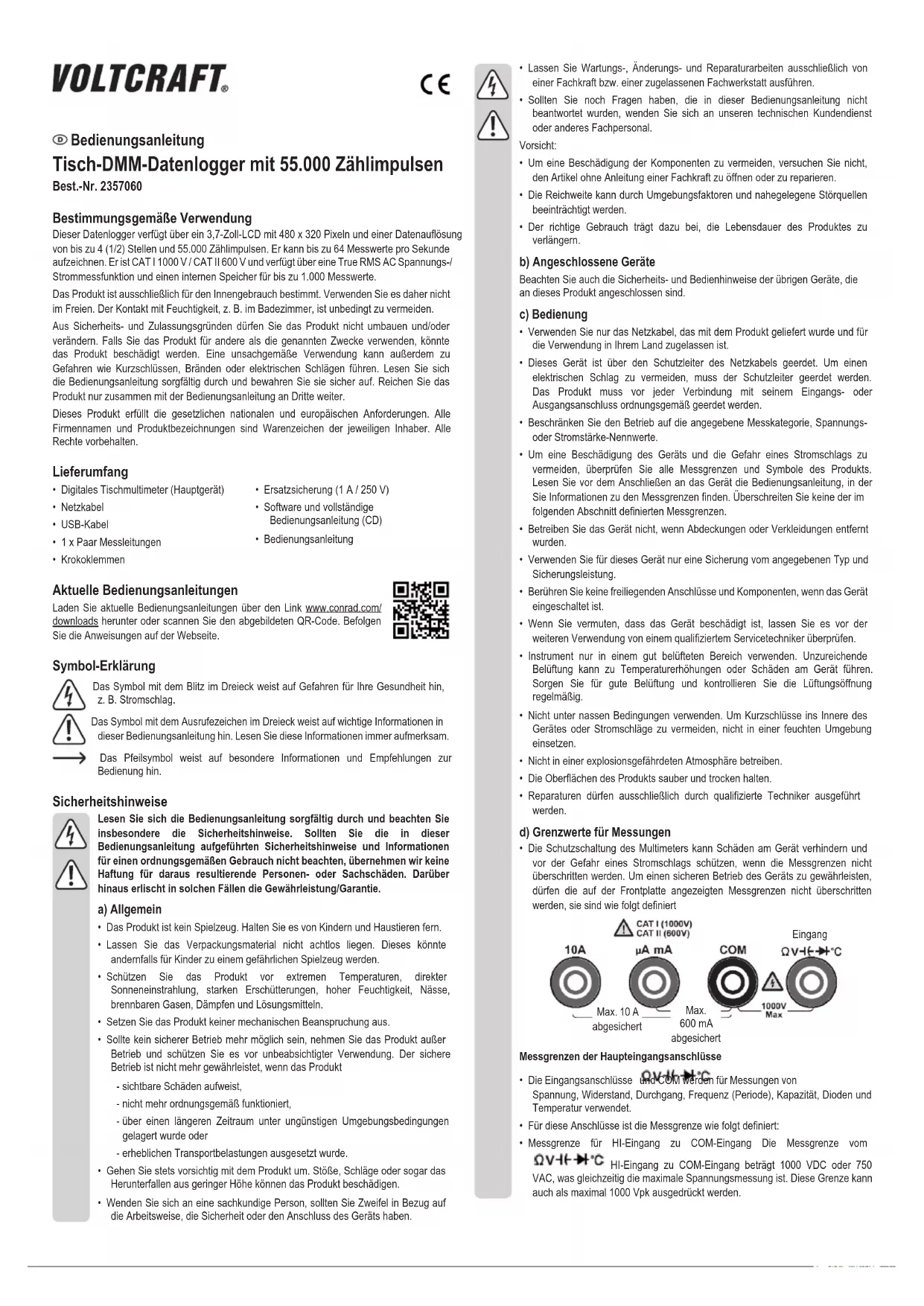

• Limites de mesure des bornes d’entrée de courant. La limite de mesure de la borne d’entrée 10 A à la borne d’entrée COM est de 10 A (CC ou CA). La limite de mesure de la borne d’entrée μA mA à la borne d’entrée COM est de 600 mA (CC ou CA). Mode d’emploi Multimètre numérique type banc 55 000 points N° de commande 2357060 Utilisation prévue Cet enregistreur de données dispose d'un écran LCD 3,7 pouces 480 x 320 pixels avec une résolution de données jusqu’à 4 (1/2) chiffres et 55 000 points. Il peut enregistrer jusqu’à 64 mesures par seconde. Homologué CAT I 1000 V / CAT II 600 V, il bénécie d'une fonction de mesure de tension/courant CA True RMS et d’une mémoire interne pour jusqu'à 1 000 lectures. Il est uniquement destiné à une utilisation à l’intérieur. Ne l'utilisez pas à l’extérieur. Tout contact avec l'humidité, par ex. dans les salles de bains, doit être évité en toutes circonstances. Pour des raisons de sécurité et d’homologation, toute reconstitution et/ou modication de ce produit est interdite. Toute utilisation à des ns autres que celles décrites pourrait endommager le produit. De plus, une utilisation inappropriée pourrait entraîner des courts-circuits, des incendies, des décharges électriques ou d’autres risques. Lisez attentivement les instructions du mode d’emploi et conservez-le dans un endroit sûr. Si vous devez fournir ce produit à des tiers, veillez à y joindre la notice d'utilisation. Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms d’entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés. Contenu du paquet

• DMM type banc (unité principale)

• Cordon d'alimentation

• 1 x paire de ls d’essai

• Logiciel et manuel complet (CD)

• Mode d’emploi Mode d’emploi à jour Téléchargez le mode d’emploi le plus récent sur www.conrad.com/downloads ou numérisez le code QR indiqué. Suivez les instructions gurant sur le site Web. Explication des symboles Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé, par ex. en raison d’une décharge électrique. Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d’emploi. Lisez toujours ces informations attentivement. Le symbole de la èche indique des informations spéciques et des conseils spéciaux pour le fonctionnement. Consignes de sécurité Lisez attentivement le mode d’emploi et respectez en particulier les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. De tels cas entraînent l’annulation de la garantie. a) Informations générales

• Cet appareil n’est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.

• Ne laissez pas traîner le matériel d'emballage sans précaution. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.

• Protégez l’appareil contre les températures extrêmes, la lumière directe du soleil, les secousses intenses, l’humidité élevée, l’eau, les gaz inammables, les vapeurs et les solvants.

• N’exposez pas le produit à des contraintes mécaniques.

• Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été stocké dans des conditions ambiantes défavorables pendant une longue durée ou - a été soumis à d'importantes contraintes pendant le transport.

• Manipulez le produit avec précaution. Les chocs, les impacts ou même une chute d’une hauteur modérée peuvent endommager le produit.

• Consultez un spécialiste en cas de doute sur le fonctionnement, la sécurité ou le raccordement de l’appareil.Veuillez noter que les bornes d’entrée de courant seront toujours à peu près à la même tension que la borne d’entrée COM. e) Catégorie de mesure Classe de sécurité du multimètre :

• 1000 V, CAT I IEC Catégorie de mesure I. La tension mesurable maximale est 1000 Vpk dans la borne HI -LO.

• 600 V, CAT II IEC Catégorie de mesure II. Les entrées peuvent être raccordées à l’alimentation secteur CA (jusqu'à 600 V CA) dans des conditions de surtension de Catégorie II. Dénition de la catégorie de mesure :

• La classe de mesure CAT I s’applique aux mesures effectuées sur des circuits non directement raccordés au secteur CA. Parmi les exemples, on peut citer les mesures sur des circuits non dérivés du secteur CA et des circuits dérivés du secteur (internes) spécialement protégés.

• La classe de mesure CAT II s’applique à la protection contre les transitoires provenant des équipements consommant de l’énergie et alimentés depuis l’installation xe, tels que les TV, les PC, les outils portatifs et d’autres circuits domestiques.

• La classe de mesure CAT III s’applique à la protection contre les transitoires dans les équipements au sein d’installations xes, tels que les panneaux de distribution, les dispositifs d’alimentation et les circuits de dérivation en court- circuit, ainsi que les systèmes d’éclairage dans les grands bâtiments.

• La classe de mesure CAT IV s’applique aux mesures effectuées à la source de l’installation basse tension. Parmi les exemples, on peut citer les compteurs et les mesures électriques sur les dispositifs primaires de protection contre les surintensités ainsi que les télécommandes centralisées. Entretien et nettoyage

• Avant le nettoyage, débranchez le produit de l’alimentation électrique.

• N’utilisez aucun produit de nettoyage agressif, d’alcool à brûler ou toute autre solution chim- ique, car ils peuvent endommager le boîtier et affecter le bon fonctionnement du produit.

• Nettoyez le produit à l'aide d'un chiffon sec non pelucheux. Mise au rebut Les appareils électroniques sont des déchets recyclables et ne doivent pas être jetés dans les ordures ménagères. À la n de son cycle de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Ainsi, vous respectez les obligations légales et contribuez à la protection de l’environnement. Données techniques Courant CA ................................... 500 uA/5000 uA/50 mA/500 mA/5 A/10 A, Précision : ±(0,5 %+20 chiffres) Courant CC ................................... 500 uA/5000 uA/50 mA/500 mA/5 A/10 A, Précision : ±(0,15 %+10 chiffres) Tension CA ................................... 500 mV/5 V/50 V/500 V/750 V, Précision : ±(0,5 %+30 chiffres) Tension CC ................................... 50 mV/500 mV/5 V/50 V/500 V/1000 V, Précision : ±(0,05 %+5 chiffres) Capacité ....................................... 50 nF – 500 uF : ±(2,5 % + 10 chiffres) 5 mF – 50 mF : ±(5 % + 10 chiffres) Résistance .................................... 500,00 Ω / 5,0000 kΩ / 50,000 kΩ / 500,00 kΩ / 5,0000 MΩ / 50,000 MΩ, Précision : ±(0,15 %+5 chiffres) Mesure de la température ............ Prend en charge les capteurs de température de type ITS90 K et PT100 Afchage ....................................... Écran LCD 3,7 pouces 480 x 320 pixels Résolutions ................................... Max. 4 (1/2) chiffres, 55 000 points Vitesse de lecture ......................... Max. 64 lectures par seconde Bande passante de mesure .......... 20 Hz – 1 kHz Interface ........................................ USB-B 2.0 Conguration système requise ..... Windows Vista 32 bits, Windows 7 (32/64 bits) ou version ultérieure. Conditions de fonctionnement ...... 0 °C à +40 °C < 75 % d’humidité relative pour 0 °C à +30 °C < 50 % d’humidité relative pour +30 °C à +40 °C Altitude de 0 à 2000 m Conditions de stockage ................ -10 °C à +50 °C < 75 % d’humidité relative pour -10 °C à +30 °C < 50 % d’humidité relative pour +30 °C à +50 °C Dimensions (L x H x P) ................. 200 x 92 x 148 mm Poids ............................................. 450 g Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www. conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microlm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression. Copyright 2021 Conrad Electronic SE. *2357060_v3_1021_02_DS_ss_4L_(1)• Als u nog vragen heeft die niet door deze gebruiksaanwijzing worden beantwoord, kunt u contact opnemen met onze technische dienst of ander technisch personeel. Opgelet:
