CUBE 4102 - Machine à café Nivona - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à café automatique avec broyeur intégré
Marque	Nivona
Modèle	CUBE 4102
Dimensions (l x H x P)	env. 21 x 32 x 21 cm
Poids	env. 5 kg
Alimentation	220-240 V~, 50-60 Hz, 1455 W
Pression de la pompe	15 bar (max. statique)
Capacité du réservoir d'eau	env. 1,4 l
Capacité du compartiment à grains	env. 250 g
Capacité du compartiment à marc	1 portion
Longueur du câble	env. 1,1 m
Fonctions principales	Broyeur intégré, Aroma Balance System (3 profils : Dynamic, Constant, Intense), Click Cup, programmation en direct, réglage du degré de mouture, température et intensité
Types de café	Ristretto (30 ml), Espresso (40 ml), Lungo (70 ml), Café Crème (120 ml), Café Grande (160 ml)
Entretien et nettoyage	Nettoyage système automatique, détartrage automatique, rinçage Click Cup, changement filtre CLARIS, programmes intégrés
Sécurité	Arrêt automatique réglable, sécurité enfants (8 ans+), protection contre les brûlures, arrêt d'urgence
Filtre à eau	CLARIS avec vanne rouge obligatoire, remplacement après env. 50 l ou 2 mois
Accessoires inclus	Click Cup, entonnoir à eau chaude, cuillère doseuse, 2 pastilles nettoyantes, bandelettes de test dureté, filtre CLARIS, vannes rouges
Garantie	Garantie constructeur sous conditions (voir notice)

FOIRE AUX QUESTIONS - CUBE 4102 Nivona

Comment détartrer la machine Nivona CUBE 4102 ?

Utilisez le programme de détartrage intégré. D'abord, retirez le filtre à eau du réservoir. Remplissez le réservoir avec 0,5 l d'eau puis ajoutez le détartrant (ne jamais inverser). Placez l'entonnoir à eau chaude en position percolation, un récipient sous la buse, puis lancez le programme via le menu RÉGLAGES / ENTRETIEN (code couleur JAUNE). Suivez les étapes jusqu'à ce que le réservoir soit vide, puis rincez abondamment.

Comment changer le filtre à eau CLARIS ?

Quand la touche Marche/Arrêt s'allume en VERT, remplacez le filtre. Accédez au menu RÉGLAGES / ENTRETIEN (3x touche Marche/Arrêt), sélectionnez le code couleur VERT, puis suivez les instructions : retirez l'ancien filtre, vissez le nouveau (avec vanne rouge) dans le support, remplissez le réservoir d'eau, placez l'entonnoir d'eau chaude et lancez le programme de changement de filtre.

Que faire si le café s'écoule au goutte à goutte ou ne coule pas ?

Causes possibles : entartrage (effectuez un détartrage), mouture trop fine (réglez le degré de broyage plus grossier), café moulu trop fin (utilisez une mouture plus grossière), ou filtre de la Click Cup bouché (nettoyez la Click Cup). Consultez le chapitre 9 de la notice pour plus de détails.

Comment régler le degré de mouture ?

Pendant que le broyeur est en marche (lorsque la Click Cup est en position mouture et que vous avez appuyé sur le symbole Intensité du café), déplacez le curseur sur le côté de l'appareil : vers la gauche pour une mouture plus fine (torréfactions claires), vers la droite pour plus grossière (torréfactions foncées). Ne modifiez qu'après au moins 100 processus de broyage.

Comment nettoyer le système (programme de nettoyage) ?

Quand la touche Marche/Arrêt s'allume en ROSE, lancez le nettoyage. Accédez au menu RÉGLAGES / ENTRETIEN, sélectionnez ROSE, placez une pastille nettoyante dans la Click Cup, puis suivez les instructions. Le programme rince le système. Après, rincez la Click Cup à l'eau claire.

Comment régler la température du café ?

Appuyez sur le symbole Température (thermomètre) sur le panneau de commande. Utilisez les touches -/+ des LED d'état pour choisir entre NORMALE, ÉLEVÉE ou MAXIMALE. La température sélectionnée s'applique à la préparation suivante.

Que signifient les codes couleur sur la touche Marche/Arrêt ?

Les couleurs indiquent différents états ou programmes : BLEU = réglage dureté de l'eau, VERT = filtre, ROSE = nettoyage du système, JAUNE = détartrage, TURQUOISE = évaporation, VIOLET = durée de mouture. Une LED allumée fixe signale qu'une action est nécessaire ; clignotante = paramétrage en cours.

Comment utiliser le café moulu au lieu des grains ?

Placez une cuillère doseuse (max. 12 g) de café moulu dans la Click Cup (partie intérieure vers le bas). Mettez la Click Cup en position percolation, poussez le levier, placez une tasse, réglez la quantité et la température si souhaité, puis appuyez sur le symbole Tasse pour lancer la préparation. Pas besoin de moudre.

Comment programmer la quantité de café pour une tasse spécifique ?

Utilisez la programmation en direct : en cours de distribution, maintenez enfoncé le symbole Tasse pendant 4 secondes jusqu'à ce que toutes les LED d'état s'allument. Quand la quantité souhaitée est atteinte, appuyez brièvement sur Tasse pour mémoriser. La nouvelle quantité est enregistrée pour ce type de café (ex. Espresso).

Que faire si le broyeur est très bruyant ?

Vérifiez d'abord le degré de mouture : il peut être inadapté aux grains (optimisez-le). S'il y a des corps étrangers (petits cailloux), contactez l'assistance NIVONA. En attendant, vous pouvez toujours utiliser du café moulu.

MODE D'EMPLOI CUBE 4102 Nivona

Nous sommes heureux de votre confiance et de l'intérêt que vous portez à notre produit de qualité NIVONA.

Un grand MERCI.

Pour vous permettre de bien profiter de votre appareil NIVONA, nous vous encourageons à lire ce document attentivement avant utilisation et à respecter les consignes de sécurité avant la première mise en service.

Veuillez conserver ce document précieusement afin de pouvoir vous y référer en cas de besoin ou le transmettre éventuellement à d'autres personnes ultérieurement.

Nous vous souhaitons une bonne dégustation avec votre produit NIVONA et de délicieux arômes de café.

Votre équipe NIVONA !

SYMBOLES UTILISÉS

Les symboles suivants sont utilisés dans ce mode d'emploi :

ATTENTION

Ce symbole signale des dangers potentiels.

REMARQUE

Ce symbole rend attentif à certaines spécificités.

CONSEIL

Ce symbole désigne des conseils supplémentaires.

Ce code QR permet d'accéder aux vidéos relatives à l'entretien, aux instructions et aux conseils pour cet appareil.

TABLE DES MATIÈRES

1. CONSIGNES DE SÉCURITÉ ....4

1.1. Utilisation conforme 4
1.2. Consignes d'utilisation générales......4
1.3. Limitation du groupe d'utilisateurs .... 5

2. ÉLÉMENTS DE COMMANDE .....6

3. UTILISATION DE L'APPAREIL....7

3.1. Affichage des symboles (panneau de commande) ....7
3.2. Fonctions des touches de symboles.....7

4. RÉGLAGES DE BASE .....9

4.1.Réglagesgénéraux et programmes d'entretien ....9
4.2. Régler le degré de broyage....11
4.3. Aroma Balance System....11

5. PREMIÈRE MISE EN SERVICE .....12

5.1. Préparation 12
5.2. Première mise en service....12

6. PRÉPARER LE CAFÉ 15

6.1. Obtenir un café....15
6.2. Programmation en direct....17
6.3. Préparer le café moulu .....18
6.1. Obtenir un café....15
6.2. Programmation en direct....17
6.3. Préparer le café moulu .....18

7. NETTOYAGE ET ENTRETIEN ..... 19

7.1. Nettoyer le système....19
7.2. Détartrer le système....21
7.3. Rincer la Click Cup....23
7.4. Nettoyage manuel régulier....23
7.5. Changer le filtre....23

8. MESSAGES DU SYSTÈME .....25

9. RÉSoudre SOI-MÊME LES PROBLÈMES....26

10. ASSORTIMENT D'ACCESSOIRES ET DE CAFÉS......28

1. SERVICE APRÈS-VENTE & GARANTIE...28
2. EMBALLAGE & ÉLIMINATION......29

13. CARACTÉRISTIQUES TECHNIQUES ....29

1. CARACTÉRISTIQUES TECHNIQUES ....29

ATTENTION

Les réparations effectuées sur les appareils électriques doivent être réalisées exclusivement par des professionnels. Des réparations non conformes peuvent entraîner de graves dangers pour l'utilisateur ! Si l'appareil est mal entretenu ou mal utilisé, ou encore utilisé de manière non conforme à l'usage prévu, aucune responsabilité n'est assurée pour les dommages éventuels !

ATTENTION

Ne pas débrancher l'appareil pendant le processus de percolation, car cela pourrait endommager l'appareil.

Mettez d'abord l'appareil hors tension s'il se trouve en mode veille !

ATTENTION

Risque de brûlures ! De la vapeur peut s'échapper de l'appareil lors de la distribution de boissons ainsi que lors des processus d'entretien ou d'évaporation.

Veuillez impérativement utiliser l'entonnoir à eau chaude lorsque cela est spécifié.

S'il y a peu d'eau dans le réservoir d'eau, celui-ci peut être chaud.

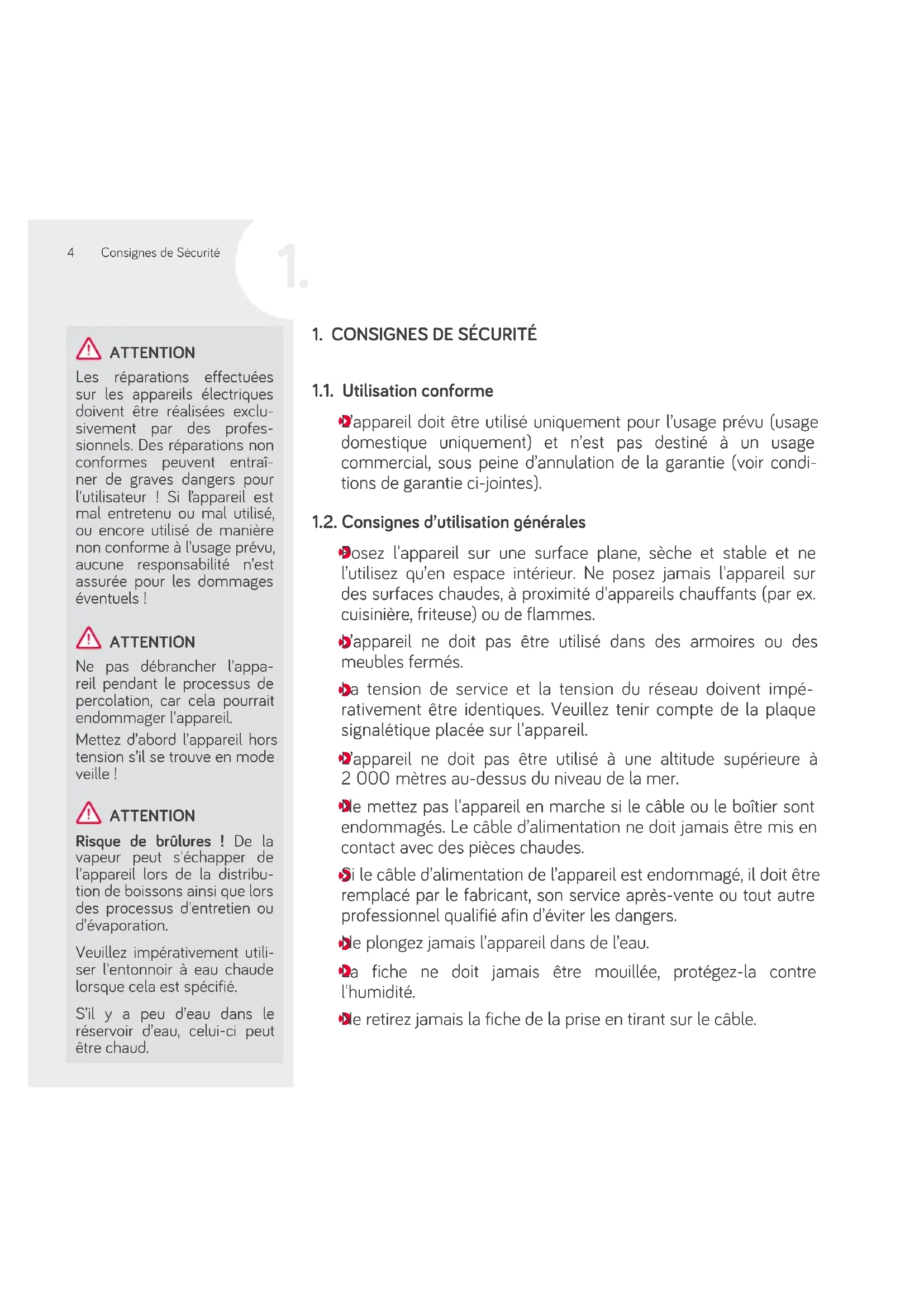

1. CONSIGNES DE SÉCURITÉ

1.1. Utilisation conforme

appareil doit être utilisé uniquement pour l'usage prévu (usage domestique uniquement) et n'est pas destiné à un usage commercial, sous peine d'annulation de la garantie (voir conditions de garantie ci-jointes).

1.2. Consignes d'utilisation générales

Posez l'appareil sur une surface plane, sèche et stable et ne l'utilisez qu'en espace intérieur. Ne posez jamais l'appareil sur des surfaces chaudes, à proximité d'appareils chauffants (par ex. cuisinière, friteuse) ou de flammes.
- appareil ne doit pas être utilisé dans des armoires ou des meubles fermés.
- la tension de service et la tension du réseau doivent impérativement être identiques. Veuillez tenir compte de la plaque signalétique placée sur l'appareil.
appareil ne doit pas être utilisé à une altitude supérieure à 2 000 mètres au-dessus du niveau de la mer.
•le mettez pas l'appareil en marche si le câble ou le boîtier sont endommagés. Le câble d'alimentation ne doit jamais être mis en contact avec des pièces chaudes.
Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou tout autre professionnel qualifié afin d'éviter les dangers.
• Ne plongez jamais l'appareil dans de l'eau.
a fiche ne doit jamais être mouillée, protégez-la contre l'humidité.
•e retirez jamais la fiche de la prise en tirant sur le câble.

En cas de défaut, retirez immédiatement la fiche de la prise (ne jamais tirer sur le câble ou sur l'appareil lui-même).
Avant le nettoyage et l'entretien, déconnectez l'appareil et retirez la fiche de la prise. De la même façon, le nettoyage de l'unité de percolation et de l'emplacement de la Click Cup ne doit être effectué que lorsque l'appareil est éteint et que la fiche secteur est débranchée.
Nous déclinons toute responsabilité pour des dommages résultant d'une utilisation incorrecte, d'un usage non conforme ou de réparations non appropriées. La garantie s'annule dans ces cas.
Respectez impérativement les consignes de nettoyage et de détartrage ! En cas de non-respect, la garantie s'annule.
•le lavez jamais l'appareil ou les pièces individuelles de l'appareil au lave-vaisselle. En cas de non-respect, la garantie s'annule.
- Ne laissez pas l'appareil allumé inutilement.
En cas d'absence prolongée de plusieurs jours, débranchez toujours la fiche de prise.
»euillez utiliser le moulin à café intégré uniquement pour moudre des grains de café torréfiés et non traités, jamais pour d'autres aliments ! Veillez toujours à ce que les grains de café ne contiennent pas de corps étrangers, dans le cas contraire les droits à la garantie seraient annulés.

Dans le cas où l'appareil doit être réparé (y compris le remplacement du câble d'alimentation), veuillez d'abord contacter l'assistance téléphonique de NIVONA ou votre revendeur, puis envoyez l'appareil après consultation et conformément aux indications du paragraphe « De cette manière, l'appareil est prêt à être expédié » données dans le chapitre 11 du présent document, au service après-vente de NIVONA en Allemagne à Nuremberg : NIVONA Zentralkundendienst, Südwestpark 49, 90449 Nürnberg, Allemagne.

1.3. Limitation du groupe d'utilisateurs

Set appareil peut être utilisé par des enfants à partir de 8 ans et plus, ainsi que par des personnes disposant de facultés physiques, sensorielles ou mentales limitées ou n'ayant pas l'expérience et le savoir-faire suffisants, dans la mesure où ils l'utilisent sous surveillance ou après avoir été initiés à une utilisation sûre de l'appareil et avoir compris les risques qui en résultent. Les enfants ne sont pas autorisés à jouer avec cet appareil. Le nettoyage et l'entretien réalisés par l'utilisateur ne doivent pas être effectués par des enfants à moins qu'ils n'aient 8 ans et plus et qu'ils le fassent sous surveillance. L'appareil et son câble doivent être tenus hors de portée des enfants de moins de 8 ans.

Éléments de commande

2. ÉLÉMENTS DE COMMANDE

Couvercle du compartiment à grains de café

Bac de grains de café

Curseur du degré de mouture

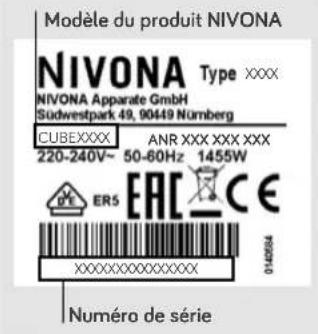

Enroulement du câble (dessous) Plaque signalétique (dessous)

Inclus dans la livraison:

CLARIS Filtre à eau fraîche

2 vannes de filtre rouges pour CUBE 4'

Mode d'emploi

Conditions de garantie

Cuillère doseuse

2 pastilles nettoyantes

Bandelettes de test

(pour mesurer la dureté de l'eau)

Levier Click Cup

Partie intérieure vers le bas

Partie intérieure vers le haut

Plus d'informations (dessous)

Code QR pour les vidéos relatives à l'entretien, aux instructions et aux conseils

Couvercle du réservoir d'eau

Réservoir d'eau

Réservoir d'eau

Click Cup
Tablette amovible Levier d'ouverture/fermeture de l'unité de percolation

Entonnoir à eau chaude

2 vannes de filtre rouges

ATTENTION L'appareil ne doit être utilisé qu'avec un filtre à eau douce CLARIS équipé d'une vanne de filtre rouge !

Si le filtre est équipé d'une autre vanne de filtre, remplacer la vanne de filtre existante par l'une des vannes de filtre rouges fournies (chapitre 5.2., section « Réglage du filtre, page 13) !

3. UTILISATION DE L'APPAREIL

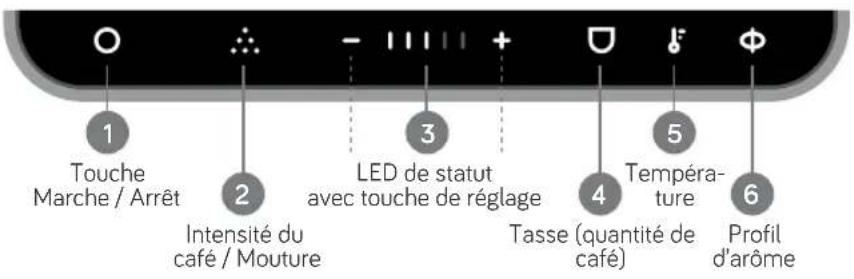

3.1. Affichage des symboles (panneau de commande)

1 Touche Marche / Arrêt 2 Intensité du café / Mouture 3 LED de statut avec touche de réglage 4 Tasse (quantité de café) 5 Tempéra- ture 6 Profil d'arôme

3.2. Fonctions des touches de symboles

L'appareil NIVONA peut être utilisé avec les TOUCHES SYMBOLE sur l'écran. En appuyant sur le symbole actuellement allumé, celui-ci est activé / sélectionné.

• Mise en marche et arrêt de l'appareil (maintenir la touche enfoncée jusqu'à ce que les barres des LED d'état soient toutes allumées / éteintes)
• Affichage de l'état (par ex. lorsqu'un programme d'entretien est nécessaire) (chapitre 8., page 25)
• Modification des réglages généraux (taper brièvement 3 fois) (chapitre 4.1., page 9)
• Démarrage d'un programme d'entretien (taper brièvement 3 fois) (chapitre 7., page 19)
• Affichage d'un message système (code couleur) (chapitre 8., page 25)

2Intensité du café/Mouture

• Réglage de l'intensité du café lorsque la Click Cup est en position de mouture et que le symbole Intensité du café est allumé (modifier l'affichage des barres des LED d'état avec le - ou le +).
  • Démarrage du processus de mouture
• Interruption du processus de mouture

Utilisation de l'appareil

8 Utilisation de l'appareil

Appareil prêt à l'emploi

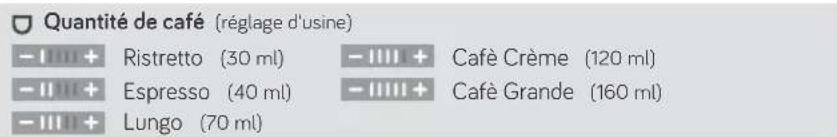

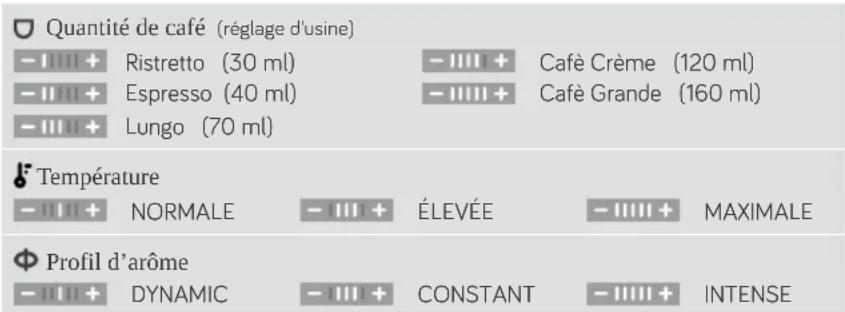

Quantité de café

(Réglage d'usine)

Ristretto (30 ml)

Espresso (40 ml)

Lungo (70 ml)

Cafè Crème (120 ml)

Cafè Grande (160 ml)

Température

NORMALE

ÉLEVÉE

MAXIMALE

Profil d'arôme

DYNAMIC

CONSTANT

INTENSE

-III +	3ED d'état avec touches de réglage • Affichage de l'état actuel de l'appareil et de la progression du processus de mouture et de percolation (prêt à l'emploi, en chauffe, mouture, percolation, nettoyage...) • Affichage des paramètres sélectionnés (intensité du café, quantité de café, température, profil d'arôme...) • Les touches de réglage -/+ permettent de modifier les paramètres du symbole allumé
D	4Quantité de café/Tasse • Démarrage de l'extraction de café avec les paramètres réglés • Interruption de la préparation du café • Réglage de la quantité de café lorsque le symbole Tasse est sélectionné et allumé (modifier l'affichage de la barre des LED d'état avec les touches -/+ )
#	5 Température • Réglage de la température lorsque le symbole Température est sélectionné et allumé (modifier l'affichage des barres des LED d'état avec les touches -/+ )
Φ	6rofil d'arôme • Réglage du profil d'arôme DYNAMIC, CONSTANT ou INTENSE, lorsque le symbole du profil d'arôme est sélectionné et allumé (modifier l'affichage des barres des LED d'état avec les touches -/+ )

Même lorsque le processus de mouture est en cours, la quantité / l'intensité du café peut être modifiée en appuyant sur les touches de réglage -/+ des LED d'état, tant que les symboles Mouture et les symboles -/+ des LED d'état sont allumés.

Le processus de mouture peut être interrompu en appuyant sur le symbole Intensité du café / Mouture pendant la mouture.

Même lorsque le café est en cours de préparation, la quantité de café peut être modifiée en appuyant sur les touches de réglage -/+ des LED d'état, tant que les symboles Tasse et -/+ des LED d'état sont allumés.

Il est possible d'interrompre la distribution d'une boisson en appuyant sur le symbole Tasse ou en appuyant plusieurs fois sur la touche – (tant que la quantité déjà distribuée est inférieure).

4. RÉGLAGES DE BASE

4.1. Réglages généraux et programmes d'entretien

Tous les paramètres suivants peuvent être modifiés ou vérifiés dans le menu RÉGLAGES / ENTRETIEN. Pour ce faire, il faut sélectionner le code couleur correspondant.

Chaque barre des LED d'état correspond à une commande distincte dans le menu RÉGLAGES / ENTRETIEN et possède son propre code couleur.

Code couleur Touche Marche/Arrêt	Commande RÉGLAGES / ENTRETIEN	Réglages possibles dans la commande du menu
	Dureté de l'eau	Réglage de la dureté de l'eau*Bandelettes Dureté Affichage de la de test de l'eau dureté de l'eau≤ 1 point rouge 0 - 9°-1111+ = Dureté de l'eau 12 points rouges 10 - 14°= Durété de l'eau 23 points rouges 15 - 19°= Durété de l'eau 3≥ 4 points rouges ≥ 20°-1111+ = Dureté de l'eau 4
VERT-1111+	Filtre	Réglage de l'utilisation avec ou sans filtreUtilisation sans filtre: LED de statut sur --1111+Utilisation avec filtre: LED de statut sur +-1111+
	Nettoyage du système	Le nettoyage du système peut maintenant être lancé(chapitre 7.1., page 19)
	Détartrer le système	Le détartrage du système peut maintenant être lancé(chapitre 7.2., page 21)
	Réglages d'usine	Tous les paramètres peuvent maintenant êtreréinitialisés sur les réglages d'usine
		Réinitialisation LED de statut sur --1111+NONdes réglages LED de statut sur +-1111+OUI
	Temps auto off	Régler le temps d'arrêt automatique**-1111+ = 10 Minutes = 2 Heures-1111+ = 30 Minutes -1111+ = 4 Heures-1111+ = 1 Heure

* en cas d'utilisation sans filtre

i REMARQUE

Si l'appareil a été réglé pour fonctionner avec un filtre et qu'il doit maintenant être utilisé sans filtre, le réglage doit être mis sur Fonctionnement sans filtre.

En cas d'utilisation de l'appareil sans filtre, il faut ajuster la dureté de l'eau si elle diffère du réglage d'usine (Dureté de l'eau 4).

\*\*! ATTENTION

L'allongement du temps d'arrêt augmente la consommation d'énergie. Vous trouverez des informations détaillées sur la consommation d'énergie sous le code QR au chapitre 13, page 29.

10 Réglages de base

ATTENTION

La quantité de mouture se régule au fil du temps grâce au réglage automatique du temps de broyage.

En cas de réglage manuel de la durée de mouture, le café peut être trop moulu ! Nous vous recommandons de laisser la durée de mouture sur le réglage moyen (automatique).

Touche Marche / Arrêt

Taper brièvement 3x

Code couleur Touche Marche/Arrêt	Commande RÉGLAGES / ENTRETIEN	Réglages possibles dans la commande du menu
TURQUOISE—III+	Évaporation	Si l'appareil doit être renvoyé en raison d'un défaut, toute l'eau résiduelle doit être éliminée par évaporation (chapitre 11., « De cette manière, l'appareil est prêt à être expédié », page 28)
VIOLET—III+	Durée de mouture	Ici, la durée de broyage peut être prolongée ou raccourcie (ne devrait être modifiée qu'en cas d'écarts importants et durables des quantités moulues et au plus tôt après 100 processus de mouture)—III++= réglage automatique de la durée de mouture (Réglages d'usine ; recommandés !)—III++= La durée de mouture se raccourcit en déplaçant la barre vers la gauche ; il y a alors moins de café moulu (réglage manuel de la durée de mouture)—III++= La durée de mouture s'allonge en déplaçant la barre vers la droite ; il y a alors plus de café moulu (réglage manuel de la durée de mouture)

▶aper brièvement 3 fois sur la touche Marche/Arrêt pour accéder au menu RÉGLAGES / ENTRETIEN
En tapant brièvement sur les touches de réglage - / + des LED d'état, on peut passer d'une commande à l'autre / d'un code couleur à l'autre. La touche Marche/Arrêt s'allume dans la couleur sélectionnée
Da touche Marche/Arrêt s'allume dans la couleur souhaitée, en tapant brièvement de la touche Marche/Arrêt pour passer à la commande (code couleur) souhaité (la touche Marche/Arrêt clignote dans le code couleur sélectionné)
Des touches - / + des LED d'état permettent de changer le réglage des paramètres

Appuyer brièvement sur la touche Marche/Arrêt pour enregistrer le réglage modifié et quitter cette commande
Paper brièvement 3 fois sur la touche Marche/Arrêt pour quitter le menu RÉGLAGES / ENTRETIEN (ou attendre le timeout automatique)*

L'appareil se met en mode veille au bout de 3 Minutes.

Il est possible de sortir du mode veille en appuyant brièvement sur la touche Marche/Arrêt.

4.2. Régler le degré de mouture

Pour modifier le degré de mouture :

• Mettre la Click Cup en position Mouture
  Appuyer sur le symbole Intensité du café / Mouture
  • pendant que le moulin moud, modifier le degré de mouture en déplaçant le curseur

(vers la gauche = plus fin, vers la droite = plus grossier)

REMARQUE

En cas de modification du degré de mouture, nous recommandons :

• pour les torréfactions claires, un réglage plus fin (curseur vers la gauche),
• pour les torréfactions foncées, un réglage plus grossier (curseur vers la droite).

4.3. Aroma Balance System

L'appareil NIVONA est équipé du Aroma Balance System, qui permet d'extraire les meilleurs arômes de chaque grain, afin de satisfaire tous les goûts. Les trois profils d'arôme DYNAMIC, CONSTANT et INTENSE garantissent des goûts différents avec des grains, une intensité du café et une quantité d'eau identiques.

ATTENTION

Le degré de mouture ne doit être réglé que lorsque le broyeur est en cours de fonctionnement !

La mouture peut être ajustée à la torréfaction des grains de café. Nous recommandons de toujours laisser le moulin sur un réglage moyen et de ne modifier le réglage d'usine qu'en cas de besoin, mais jamais avant 100 processus de broyage.

Mettre la Click Cup en position Mouture

Intensité du café / Mouture

Régler le degré de broyage

Profil d'arôme

Profil d'arôme

DYNAMIC

CONSTANT

INTENSE

Touche Marche / Arrêt

Appareil prêt à l'emploi

i REMARQUE

Lors du premier processus de mouture / de percolation après la mise en service, il peut arriver qu'il n'y ait pas ou trop peu de café moulu.

Redémarrer le processus de mouture et de percolation.

ATTENTION

Le réglage Fonctionnement avec Filtre annule le réglage de la durée de l'eau (> 1). Cela peut conduire à un entartrage trop important qui peut endommager l'appareil s'il est utilisé sans filtre. En cas d'utilisation sans Filtre, ce réglage doit être à nouveau sélectionné dans le système si le réglage d'usine a été modifié.

5. PREMIÈRE MISE EN SERVICE

5.1. Préparation

Retirer l'appareil et ses différents accessoires de l'emballage
- Placer l'appareil sur une surface de travail plane et sèche
- Dincer la Click Cup, le réservoir d'eau et l'entonnoir à eau chaude à l'eau douce propre
- Brancher le câble d'alimentation sur une prise de courant en bonne état (la longueur de câble non utilisée reste dans l'enrouleur de câble)

Quand l'appareil est branché pour la première fois sur le secteur, il se met automatiquement en mode veille.

Appuyer brièvement sur la touche Marche/Arrêt allumée pour sortir du mode veille

Lorsque toutes les barres des LED d'état sont allumées, l'appareil est prêt à fonctionner.

5.2. Première mise en service

Remplir le compartiment à grains de café

Remplir le compartiment de grains de café torréfiés, non traités, sans corps étranger, ni salissure, ni sucre, puis remettre correctement le couvercle préservateur d'arômes en place

Régler la dureté de l'eau\*

En cas d'utilisation de l'appareil sans filtre, la dureté de l'eau doit être réglée, si elle diffère du réglage d'usine (dureté de l'eau 4).

▶longer brièvement les bandelettes de test fournies dans l'eau, les secouer puis relever le résultat du test après env. 1 minute

Dans le menu RÉGLAGES / ENTRETIEN (taper brièvement 3 fois sur la touche Marche/Arrêt), sélectionner le code couleur BLEU à l'aide des touches de réglage - / + des LED d'état et passer au menu Dureté de l'eau en tapant brièvement sur la touche Marche/Arrêt (la touche Marche/Arrêt clignote en BLEU)
Modifier la dureté de l'eau relevée à l'aide des touches - / + des LED d'état

Bandelettes de test	Dureté de l'eau	Affichage de la dureté de l'eau (barres d'état LED)
≤ 1 point rouge	0 - 9°		Dureté de l'eau 1
2 points rouges 10 - 14°			Dureté de l'eau 2
3 points rouges 15 -19°			Dureté de l'eau 3
≥ 4 points rouges ≥ 20°			Dureté de l'eau 4 (réglage d'usine)

Appuyer brièvement sur la touche Marche/Arrêt pour enregistrer la modification du réglage modifié et quitter la commande (la touche Marche/Arrêt s'allume en BLEU)
▶aper brièvement 3 fois sur la touche Marche/Arrêt pour quitter le menu RÉGLAGES / ENTRETIEN (ou attendre que cela s'éteigne automatiquement)

Régler le filtre

Utilisation sans filtre

L'appareil est réglé en usine pour un Fonctionnement sans filtre. Si l'appareil est utilisé sans, aucun réglage n'est nécessaire à ce niveau.

En cas d'utilisation de l'appareil sans filtre, la dureté de l'eau ne doit être réglée que si elle diffère du réglage d'usine (niveau 4). (paragraphe « Réglage de la dureté de l'eau » en page 13).

Utilisation avec filtre

En cas de fonctionnement avec filtre, celui-ci doit être réglé :

ATTENTION L'appareil ne doit être utilisé qu'avec un filtre à eau douce CLARIS équipé d'une vanne de filtre rouge !

Si le filtre est équipé d'une autre vanne de filtre que la vanne rouge,

- mplacez la vanne existante par l'une des vannes rouges livrées avec le filtre !

Retirer la vanne du filtre

Mettre en place la vanne de filtre rouge

Taper brièvement 3x

Touche Marche / Arrêt BLEU Dureté de l'eau

Touche Marche / Arrêt BLEU clignotant Régler / changer la dureté de l'eau

ATTENTION

Le filtre ne doit être utilisé qu'avec le programme de filtrage - pas avant !

Insérer le filtre tout droit et le visser jusqu'au clic de l'aide au montage (à l'extrémité de la cuillère doseuse). Ne pas trop le serrer !

14 Première mise en service

Taper brièvement 3x

Touche Marche / Arrêt VERT Filtre

Touche Marche / Arrêt VERT clignotant Régler / Changer le filtre

Entonnoir à eau chaude

Entonnoir à eau chaude en position Percolation

Récipient sous l'entonnoir à eau chaude

Levier d'ouverture/fermeture de l'unité de percolation

Dans le menu RÉGLAGES / ENTRETIEN (taper brièvement 3 fois sur la touche Marche/Arrêt), sélectionner le code couleur VERT à l'aide des touches de réglage - / + des LED d'état et passer au menu Filtre en tapant brièvement sur la touche Marche/Arrêt (la touche Marche/Arrêt clignote en VERT)

i REMARQUE

Vous trouverez des détails sur l'utilisation de l'appareil au chapitre 3 à partir de la page 7.

L'utilisation de l'appareil avec un filtre permet d'espacer les détartrages.

Si le paramètre Fonctionnement avec Filtre est réglé alors que l'appareil est utilisé sans filtre, ou inversement, il peut y avoir un écart de quantité par rapport à la quantité de café sélectionnée.

VERT

-1111+

Pacer la barre de la LED d'état sur + et confirmer avec la touche Marche/Arrêt

VERT

11

Vérifier que la vanne de filtre rouge est bien en place dans le nouveau filtre !

Enleverle réservoir d'eau

Visser avec précaution le nouveau filtre dans le support prévu à cet effet dans le réservoir d'eau, à l'aide de l'outil de montage situé à l'extrémité de la cuillère doseuse

R remplir le réservoir d'eau douce, propre et non gazeuse (pas d'eau pétillante) jusqu'au repère max. et le remettre en place.

Ne pas remplir avec d'autres liquides ou avec des liquides gazeux, sous peine d'annuler la garantie !

Iérer l'entonnoir à eau chaude en position Percolation

Pousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

VERT

11

Pacer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur

Apuyer sur le symbole Tasse

VERT

III

Attendre jusqu'à ce qu'il n'y ait plus d'eau qui sorte de l'entonnoir à eau chaude, puis vider le récipient

Ouvrir l'unité de percolation en poussant le levier vers le haut

Retirer l'entonnoir d'eau chaude

Remplir le réservoir d'eau (jusqu'au repère max!)

Retirer le réservoir d'eau, le remplir d'eau douce, froide et non gazeuse (pas d'eau pétillante) jusqu'au repère max. , remettre le réservoir d'eau en place. Ne pas remplir avec d'autres liquides ou avec des liquides gazeux, sous peine d'annuler la garantie !

Remplissage du système\*

• Disérer la Click Cup vide (partie intérieure vers le bas) dans la position percolation
• Kousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas
• placer un récipient suffisamment grand (≥ 0,3 l) sous la Click Cup
• Régler la quantité de café à l'aide des touches de réglage - / + des LED d'état sur au moins « Lungo (70 ml) » - III + et démarrer la préparation
  Attendre que l'eau s'arrête de couler de la Click Cup, puis vider le récipient
• baisser le levier pour ouvrir l'unité de percolation
  Retirer la Click Cup et éliminer l'eau résiduelle

6. PRÉPARATION DU CAFÉ MOULU

6.1. Obtenir un café

La préparation du café se fait en deux temps :

1. Mouture des grains de café 2. Passer le café

Mettre la Click Cup en position Mouture

Mettre la Click Cup en position Percolation

Les grains de café sont d'abord moulus sur le côté gauche de l'appareil. Le café est ensuite préparé sur le côté droit de l'appareil.

La Click Cup est nécessaire pour les deux opérations.

ATTENTION

Si l'appareil est en Fonctionnement avec Filtre, le réservoir d'eau doit être rempli jusqu'au repère max. lors du premier démarrage et du remplacement du filtre!

Levier Click Cup - partie intérieure vers le bas

Levier d'ouverture/fermeture de l'unité de percolation

Récipient sous Click Cup

Quantité de café / Démarrer la préparation

Levier Click Cup - partie intérieure vers le bas

Levier Click Cup - partie intérieure vers le haut

CONSEIL

Pour que le café reste chaud, en particulier le ristretto et l'espresso, nous recommandons de préchauffer les tasses. Pour cela, avant de moudre les grains de café, lancer le processus de percolation avec la Click Cup vide et laisser couler l'eau chaude dans la tasse.

16 Préparation du café moulu

REMARQUE

Avant de procéder à la mouture, veiller à ce qu'il y ait suffisamment de grains de café dans le compartiment à grains de café.

Click Cup (partie intérieure vers le bas) en position Mouture

LED de statut

Intensité du café / Mouture

Levier d'ouverture/fermeture de l'unité de percolation

Mettre la Click Cup en position Percolation

Tasse sous Click Cup

Température Quéroité de d'arôme

café / Démarrer la préparation

LED de statut

1. Mouture des grains de café

- Mettre la Click Cup en position Mouture

- Régler l'intensité du café avec les touches de réglage - /+ des LED d'état

Appuyer sur la touche Intensité du café pour démarrer le processus de mouture. Les grains de café sont moulus.

- Mettre la Click Cup avec le café moulu en position percolation

- Dousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

- Mettre la tasse sous Click Cup

- régler la quantité de café avec les touches de réglage - / + des LED d'état

Quantité de café (réglage d'usine) - - - - + Ristretto (30 ml) - - - - + Café Crème (120 ml) - - - - + Espresso (40 ml) - - - - + Café Grande (160 ml) - - - - + Lungo (70 ml)

Option : Régler la température avec les touches de réglage - /+ des LED d'état ; pour cela, appuyer sur le symbole Température et la régler à l'aide des touches de réglage.

Température - - + NORMALE - - + ÉLEVÉE - - + MAXIMALE

Option : Régler le profil d'arôme* (DYNAMIC, CONSTANT, INTENSE) avec les touches de réglage - /+ des LED d'état ; pour cela, appuyer sur le symbole Profil d'arôme et le régler à l'aide des touches de réglage.

Φ Profil d'arôme - - + DYNAMIC - - + CONSTANT - - + INTENSE

• démarrer la préparation de la boisson en appuyant sur le symbole Tasse (si le symbole Température ou Profil d'arôme est actif, il faut appuyer deux fois sur le symbole Tasse).
  Attendre que le processus de percolation soit terminé (quand toutes les barres des LED d'état sont allumées).
  Retirer la tasse, ouvrir l'unité de percolation en poussant le levier vers le haut et retirer la Click Cup.
  -jecter le palet de marc en tournant la partie inférieure de la Click Cup (partie intérieure vers le haut) et le jeter

Lors de la distribution de café suivante, le NIVONA CUBE 4' se remet sur les paramètres réglés pour la distribution précédente.

6.2. Programmation en direct

La programmation en direct permet de régler et d'enregistrer la quantité de café pendant une préparation en cours. Cela permet de déterminer la quantité appropriée en fonction de la taille d'une tasse. Pour chacune des 5 spécialités à base de café (chaque barre des LED d'état), il est possible de mémoriser une quantité définie individuellement (dans la plage de quantités mémorisables). La quantité préréglée en usine est alors modifiée.

1. Moudre les grains de café (comme indiqué au chapitre 6.1., paragraphe « 1. Moudre les grains de café », page 16)

2. Passer le café

• Lettre la Click Cup avec le café moulu en position percolation
• Pousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas
• Mettre la tasse sous Click Cup
  En option : Régler la température et le profil d'arôme avec les touches de réglage - /+ des LED d'état ; pour cela, appuyer sur le symbole Température ou Profil d'arôme et le régler à l'aide des touches de réglage.

i REMARQUE

Si le réservoir se vide pendant une opération, le symbole de la Tasse clignote et la touche Marche / Arrêt bleue clignote. Après avoir rempli le réservoir, le processus peut être poursuivi en appuyant sur le symbole de la Tasse ou en appuyant sur la touche Marche / Arrêt

Touche Marche / Arrêt (BLEUE clignotante) et Tasse clignotante

i REMARQUE

Pour éviter que la Click Cup ne s'encrasse, il faut la rincer à l'eau propre et l'essuyer après utilisation.

Quantité de café/Tasse		Paramètres par défaut	Plage de quantité mémorisable
-1111+	Ristretto	30 ml	20-40 ml
-1111+	Espresso	40 ml	40-60 ml
-1111+	Lungo	70 ml	60-80 ml
-1111+	Cafè Crème	120 ml	80-140 ml
-1111+	Cafè Grande	160 ml	140-240 ml

Mettre la Click Cup en position Percolation

Levier pour ouvrir / fermer l'unité de percolation

Intensité du café / Mouture

café / Démarrer la préparation

TempératureQuantité

Profil d'arôme

LED de statut

ATTENTION

Lorsque le café moulu est trop fin, il peut arriver que le café ne s'écoule pas parce que le filtre est bouché. Faire attention au degré de mouture du café moulu !

Pour démarrer la programmation en direct de la distribution de boissons, appuyer sur le symbole Tasse pendant environ 4 secondes (jusqu'à ce que toutes les barres des LED d'état soient allumées)
Dorsque la quantité de café souhaitée est atteinte, appuyer à nouveau brièvement sur le symbole Tasse pour terminer la distribution
- ne fois la préparation terminée, retirer la tasse, ouvrir l'unité de percolation en poussant le levier vers le haut et retirer la Click Cup
-jecter le palet de marc en tournant la partie inférieure de la Click Cup (partie intérieure vers le haut) et le jeter

La quantité de café passé pour le nombre de barres affichées sur la LED d'état est désormais enregistrée de manière permanente (ex. Espresso 50 ml). Toutes les distributions ultérieures de ce type seront effectuées avec la nouvelle quantité enregistrée.

6.3. Préparer le café moulu

La préparation du café moulu ne nécessite pas de 1. Moudre des grains de café.

• Lettre une cuillère doseuse (max. 12 g) de café moulu dans la Click Cup (partie intérieure vers le bas)
• Mettre la Click Cup en position Percolation
• Pousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas
  Mettre la tasse sous Click Cup
• Régler la quantité de café (et éventuellement la Température et le Profil d'arôme avec les touches de réglage - / + des LED d'état ; pour cela, appuyer sur le symbole Température ou Profil d'arôme et le régler à l'aide des touches de réglage

Quantité de café (réglage d'usine) - - - - + Ristretto (30 ml) - - - - + Café Crème (120 ml) - - - - + Espresso (40 ml) - - - - + Café Grande (160 ml) - - - - + Lungo (70 ml) Température - - - - + NORMALE - - - - + ÉLEVÉE - - - - + MAXIMALE Φ Profil d'arôme - - - - + DYNAMIC - - - - + CONSTANT - - - - + INTENSE

Démarrer la préparation de la boisson en appuyant sur le symbole Tasse (si le symbole Température ou Profil d'arôme est actif, il faut appuyer deux fois sur le symbole Tasse)
▶ attendre que le processus de percolation soit terminé (quand toutes les barres des LED d'état sont allumées).
Retirer la tasse, ouvrir l'unité de percolation en poussant le levier vers le haut et retirer la Click Cup
-jecter le palet de marc en tournant la partie inférieure de la Click Cup (partie intérieure vers le haut) et le jeter

7. NETTOYAGE ET ENTRETIEN

REMARQUE

Lorsque l'appareil doit être nettoyé ou détartré, la touche Marche/Arrêt, s'allume de façon constante en ROSE (nettoyage du système) ou en JAUNE (détartrage du système). La distribution de boissons reste néanmoins possible. Nous recommandons toutefois d'exécuter le programme de nettoyage dès que possible afin de ne pas risquer de perdre la garantie.

Un programme de nettoyage lancé par erreur peut être interrompu en appuyant 3 fois sur la touche Marche/Arrêt ou en maintenant la touche Marche/Arrêt enfoncée (jusqu'à ce que toutes les barres des voyants LED d'état ait disparu).

7.1. Nettoyer le système

Lorsque l'appareil doit être nettoyé, la touche Marche/Arrêt, s'allume de façon constante en ROSE.

Dans le menu RÉGLAGES / ENTRETIEN (taper brièvement 3 fois sur la touche Marche/Arrêt) sélectionner le code couleur ROSE à l'aide des touches de réglage -/+ de la LED d'état et passer au menu Nettoyage du système en tapant brièvement sur la touche Marche/Arrêt (la touche Marche/Arrêt clignote en ROSE)

Touche Marche / Arrêt ROSE Nettoyer le système

Touche Marche / Arrêt JAUNE Détartrer le système

ATTENTION

Le programme en cours ne doit pas être interrompu !

REMARQUE

Quand le système fonctionne, les LED d'état vibrent.

vement 3x

Touche Marche / Arrêt ROSE
Nettoyer le système

TasseTaper

20 Nettoyage et entretien

Mettre la pastille nettoyante dans la Click Cup

Mettre la Click Cup en position Percolation

Levier pour ouvrir / fermer l'unité de percolation

Récipient sous Click Cup

i REMARQUE

Si le réservoir se vide pendant une opération, le symbole de la Tasse clignote et la touche Marche / Arrêt bleue clignote. Après avoir rempli le réservoir, le processus peut être poursuivi en appuyant sur le symbole Tasse.

Touche Marche / Arrêt (BLEUE clignotante) et Tasse clignotante

PINK -11111+

Pacer la barre de la LED d'état sur + et confirmer avec la touche Marche/Arrêt

PINK

sérer la pastille nettoyante dans la Click Cup (partie intérieure vers le bas)

- Mettre la Click Cup avec la pastille nettoyante en position percolation

Retirer le réservoir d'eau, le remplir d'eau fraîche et propre jusqu'au repère max. et le remettre en place

Pusser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

PINK

Placer un récipient suffisamment grand (≥ 0,3 l) sous la Click Cup

Apuyer sur le symbole Tasse pour démarrer le nettoyage

PINK O III

Ouvrir l'unité de percolation en poussant le levier vers le haut

Retirer la Click Cup et la rincer soigneusement à l'eau froide et propre

Romettre la Click Cup en position percolation après l'avoir rincée

Pusser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

PINK

Vider le récipient

Pacer un récipient suffisamment grand (≥ 0,3 l) sous la Click Cup

per sur le symbole clignotant Tasse pour poursuivre le processus

PINK O 1111

A tendre qu'il n'y ait plus d'eau qui sorte de la Click Cup

Ouvrir l'unité de percolation en poussant le levier vers le haut et vider le récipient

Retirer la Click Cup et la rincer soigneusement à l'eau froide et propre

7.2. Détartrer le système

ATTENTION

Pour le détartrage, ne jamais utiliser du vinaigre ou tout autre produit à base acétique, mais utiliser les produits liquides courants, recommandés pour les machines à café automatiques (Recommandation : détartrant liquide PREMIUM NIVONA).

Avant de démarrer le programme de détartrage, il faut enlever le filtre (si disponible) du réservoir d'eau.

Pour le détartrage, veuillez suivre exactement l'ordre indiqué ci-dessous !

Pour commencer, verser la quantité adéquate d'eau jusqu'au repère 0,5 l, puis ajouter le détartrant. Jamais le contraire ! Respecter les consignes du fabricant du détartrant.

Lorsque l'appareil doit être détartré, la touche Marche/Arrêt s'allume de façon constante en JAUNE.

Dans le menu RÉGLAGES / ENTRETIEN (taper brièvement 3 fois sur la touche Marche/Arrêt) sélectionner le code couleur JAUNE à l'aide des touches de réglage -/+ de la LED d'état et passer au menu Détartrage du système en tapant brièvement sur la touche Marche/Arrêt (la touche Marche/Arrêt clignote en JAUNE)

JAUNE

-1111+

-acer la barre de la LED d'état sur + et confirmer avec la touche Marche/Arrêt

JAUNE

1111

ATTENTION! Avant de démarrer le programme de détartrage, il faut enlever le filtre (si disponible) du réservoir d'eau.

Remplir d'abord le réservoir d'eau avec de l'eau fraîche et propre (0,5 l), puis avec du détartrant. Jamais le contraire ! Remettre le réservoir d'eau en place
Insérer l'entonnoir à eau chaude en position Percolation
Dusser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

JAUNE

1111

Pacer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur
Appuyer sur le symbole Tassepour démarrer le détartrage

ATTENTION

Éliminer impérativement les résidus de détartrant sur le boîtier à l'aide d'un chiffon humide !

REMARQUE

Quand le système fonctionne, les LED d'état vibrent.

Taper brièvement 3x

Touche Marche / Arrêt JAUNE Détartrer le système

Entonnoir à eau chaude

Levier d'ouverture/fermeture de l'unité de percolation

Récipient sous l'entonnoir à eau chaude

REMARQUE

En cas d'utilisation du détartrant liquide PREMIUM NIVONA :

Vérser 0,5 l d'eau fraîche et propre dans le réservoir d'eau
Mettre du détartrant liquide PREMIUM NIVONA jusqu'au repère de 0,6 l sur le réservoir d'eau

22 Nettoyage et entretien

REMARQUE

Si le réservoir se vide pendant une opération, le symbole de la Tasse clignote et la touche Marche / Arrêt bleue clignote. Après avoir rempli le réservoir, le processus peut être poursuivi en appuyant sur le symboleTasse.

Touche Marche / Arrêt (BLEUE clignotante) et Tasse clignotante

JAUNE

1111

Vider le récipient

Placer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur

Apuyer sur le symbole Tasse pour poursuivre le détartrage.

Cette étape doit être répétée jusqu'à ce que le réservoir d'eau soit vide.

JAUNE

1111

Retirer le réservoir d'eau, le rincer à l'eau fraîche et propre

Amplir le réservoir d'eau avec de l'eau fraîche et propre (0,5 l) et le remettre en place

JAUNE

1111

Vider le récipient

Pacer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur

Appuyer sur le symbole Tasse pour poursuivre le détartrage

JAUNE

111

Retirer le réservoir d'eau, le rincer à l'eau fraîche et propre

Remplir le réservoir d'eau avec de l'eau fraîche et propre (0,5 l) et le remettre en place

JAUNE

1111

Vider le récipient

Placer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur

Apuyer sur le symbole Tasse pour poursuivre le détartrage

JAUNE

1111

Retirer le réservoir d'eau, le rincer à l'eau fraîche et propre

ATTENTION

Une fois le détartrage terminé, le filtre (s'il a été retiré auparavant) doit êtreremis en place.

Remplir le réservoir d'eau avec de l'eau fraîche et propre jusqu'au repère max. et le remettre en place

JAUNE

1111

vder le récipient

Ouvrir l'unité de percolation en poussant le levier vers le haut

Retirer l'entonnoir d'eau chaude et le rincer à l'eau fraîche et propre

7.3. Rincer la Click Cup

La Click Cup doit être nettoyée régulièrement, sous l'eau courante en cas de salissures ou de résidus de café visibles. Pour ce faire, ne jamais utiliser de produit nettoyant, utiliser uniquement de l'eau douce et tiède !

Dettoyer la Click Cup sous l'eau courante chaude et l'essuyer ensuite avec un chiffon sec

7.4. Nettoyage manuel régulier

Nettoyer le boîtier à l'intérieur et à l'extérieur uniquement avec un chiffon doux humide, sans produit nettoyant
▶e réservoir d'eau doit être rincé quotidiennement à l'eau douce et rempli d'eau fraîche et propre

7.5. Changer le filtre

Le filtre est usagé après avoir filtré environ 50 l d'eau. Le bouton marche/arrêt s'allume de façon constante en VERT si le filtre doit être changer.

ATTENTION L'appareil ne doit être utilisé qu'avec un filtre à eau douce CLARIS équipé d'une vanne de filtre rouge !

Si le filtre est équipé d'une autre vanne de filtre que la vanne rouge,

remplacez la vanne existante par l'une des vannes rouges livrées avec le filtre !
Dors du remplacement du filtre, retirer la vanne rouge de l'ancien filtre et l'utiliser (si elle est intacte) pour le nouveau filtre, si nécessaire

Dans le menu RÉGLAGES / ENTRETIEN (taper brièvement 3 fois sur la touche Marche/Arrêt), sélectionner le code couleur VERT à l'aide des touches de réglage - / + des LED d'état et passer au menu Filtre en appuyant brièvement sur la touche Marche/Arrêt (la touche Marche / Arrêt clignote en VERT)

Retirer la vanne du filtre

Mettre en place la vanne de filtre rouge

ATTENTION

Ne jamais plonger l'appareil dans l'eau!

Ne pas utiliser de produit abrasif pour le nettoyage.

Utiliser exclusivement des chiffons en microfibres pour le nettoyage spécial des écrans et des surfaces sensibles, afin de ne pas rayer l'écran avec les symboles (panneau de commande)!

ATTENTION

Lenettoyage de l'unité de percolation et de l'emplacement de la Click Cup ne doit être effectué que lorsque l'appareil est éteint et que la fiche secteur est débranchée.

REMARQUE

Suivre ces consignes de nettoyage. L'utilisation de denrées alimentaires requièrent une propreté irréprochable. Nettoyer régulièrement la tablette amovible avec un peu d'eau savonneuse.

ATTENTION

Installer le filtre en position droite et ne pas le serrer excessivement.

En cas de faible consommation d'eau, le filtre doit être remplacé au moins tous les deux mois. La touche Marche/Arrêt est alors éteinte. Le plateau tournant sur la tête du filtre (affichage mensuel) permet de régler la date de remplacement du filtre.

24 Nettoyage et entretien

i REMARQUE

Vous pouvez continuer à préparer des boissons. Nous recommandons toutefois de remplacer immédiatement le filtre.

Quand le système fonctionne, les LED d'état vibrent.

Taper brièvement 3x

Touche Marche / Arrêt VERT Changer le filtre

Entonnoir à eau chaude

Dévisser / visser le filtre dans le réservoir d'eau

Tasse

Récipient sous l'entonnoir à eau chaude

VERT -1111+

acer la barre de la LED d'état sur + et confirmer avec la touche Marche/Arrêt

VERT

☑rifier que la vanne de filtre rouge est bien en place dans le nouveau filtre!

▶ lever le réservoir d'eau et le vider

De visser avec précaution l'ancien filtre du support prévu à cet effet dans le réservoir d'eau, à l'aide de l'outil de montage situé à l'extrémité de la cuillère doseuse

Vsser avec précaution le nouveau filtre dans le support prévu à cet effet dans le réservoir d'eau, à l'aide de l'outil de montage situé à l'extrémité de la cuillère doseuse

Amplir le réservoir d'eau douce, propre et non gazeuse (pas d'eau pétillante) jusqu'au repère max. et le remettre en place Ne pas remplir avec d'autres liquides ou avec des liquides gazeux, sous peine d'annuler la garantie !

lesérer l'entonnoir à eau chaude en position Percolation

Pousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

VERT

Placer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur

Appuyer sur le symbole Tasse pour commencer le changement de filtre

VERT III

A tendre jusqu'à ce qu'il n'y ait plus d'eau qui sorte de l'entonnoir à eau chaude, puis vider le récipient

Ouvrir l'unité de percolation en poussant le levier vers le haut

Retirer l'entonnoir d'eau chaude

1. MESSAGES DU SYSTÈME

Code couleur Message du Système Touche Marche/ Arrêt	Cause Dépannage
Tasse clignotant	Manque d'eau	Remplir le réservoir d'eau fraîche et propre et, si nécessaire, appuyer sur le symbole Tasse pour continuer.
	Flow timeout Poudre trop finement moulue	Régler la mouture sur un niveau plus grossier (chapitre 4.2., page 11)
	Flow timeout La poudre de café obstrue l'écoulement	Rincer la Click Cup (chapitre 7.3., page 23) et nettoyer le système (chapitre 7.1., page 19)
	Le système est entartré	Détartrer le système (chapitre 7.2., page 21)
	Le filtre doit être changé	Changer le filtre (chapitre 7.5., page 23)
	Le système doit être détartré	Détartrer le système (chapitre 7.2., page 21)
○ROSE	Le système doit être nettoyé	Nettoyer le système (chapitre 7.1., page 19)
	Erreur système	Débrancher l'appareil et le rebrancher.Si l'erreur est toujours affichée, appeler l'assistance téléphonique de NIVONA.

26 Résoudre soi-même les problèmes

Plaque signalétique (exemple)

Modèle du produit NIVONA NIVONA Type XXX NIVONA Apparate GmbH Südwestpark 49, 90449 Numberg CUBEXXXX ANR XXX XXX XXX 220-240V~ 50-60Hz 1455W ER5 EAC CE XXXXXXXXXXXXXX 014884 Numéro de série

REMARQUE

Pour éviter les problèmes, respecter les points suivants :

• Joujours retirer le réservoir d'eau de l'appareil pour le remplir
  Je pas stocker les grains de café au réfrigérateur

9. RÉSOUDRE SOI-MÊME LES PROBLÈMES

Si l'appareil ne fonctionne pas correctement, consulter le tableau suivant des causes de problème et de leur dépannage.

Lorsque le système détecte une erreur, le bouton rouge de mise sous tension/hors tension et les LED d'état clignotent.

eindre l'appareil

brancher la prise

ATTENTION

En cas d'erreur ou si vous n'êtes pas en mesure de résoudre vous-même le problème, veuillez contacter votre revendeur ou consultez l'onglet Service sur le site Internet www.nivona.com.

Les informations suivantes sont importantes pour garantir un traitement rapide et efficace du problème

odèle du produit NIVONA

oméro de série

reur code couleur

Problème Cause Dépannage
Le café s'écoule au goutte à goutte	Le système est évtl. entartré	Effectuer un détartrage radical (chapitre 7.2., page 21)
	Degré de broyage trop fin	Régler la mouture sur un niveau plus grossier (chapitre 4.2., page 11)
	Le café moulu est trop fin	Utiliser un café moulu plus grossièrement
	Trop de café moulu dans le compartiment	Remplir le compartiment avec une quantité de café moulu moins importante
	Le filtre de la Click Cup est bouché	Nettoyer la Click Cup (chapitre 7.3., page 23) et nettoyer le système (chapitre 7.1., page 19)
	Le piston du tamper est entartré	Effectuer un détartrage (chapitre 7.2., page 21)
Le café ne « mousse » pas	La buse à vapeur est obstruée	Nettoyer la Click Cup(chapitre 7.3., page 23) et nettoyer le système (chapitre 7.1., page 19)
	Variété de café inappropriée	Changer la variété de café
	Les grains ne sont pas fraîchement torréfiés	Utiliser des grains fraîchement torréfiés
Le broyeur est très bruyant	Le degré de mouture n'est pas adapté aux grains de café	Optimiser le degré de mouture(chapitre 4.2., page 11)
	Corps étrangers dans le broyeur, par ex. petits cailloux	Appeler l'assistance téléphonique de NIVONA ; la préparation de café moulu reste possible
Le café est froid (en particulier le Ristretto et l'Espresso)	Les tasses sont froides / non préchauffées	Régler la température sur MAXIMUM- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
		Avant de moudre les grains de café, lancer le processus de percolation avec une Click Cup vide afin de chauffer la tasse et le système (verser de l'eau avant la préparation de la boisson)
Divergences permanentes et importantes des quantités de moutureTrop / pas assez de café moulu dans la Click Cup	La durée de broyage est trop longue / trop courte	Appeler l'assistance téléphonique de NIVONA !Réduire ou prolonger la durée de mouture selon le cas(chapitre 4.1., tableau, page 10)
La Click Cup ne peut être retirée bien que le levier soit en position ouverture	Le levier de fermeture de l'unité de percolation n'est pas revenu à sa position de base	Débrancher l'appareil, attendre environ 10 secondes, rebrancher l'appareil

les problèmes

27Résoudr

28 Assortiment d'accessoires et de cafés

Service après-vente & garantie

10. ASSORTIMENT D'ACCESSOIRES ET DE CAFÉS

Notre gamme actuelle d'accessoires et de café est disponible sur le site www.nivona.com.

11. SERVICE APRÈS-VENTE & GARANTIE

Si l'appareil doit être renvoyé en raison d'un défaut, veuillez, s'il vous plaît, laisser toute l'eau s'évaporer pour éliminer toute eau résiduelle dans le système.

De cette manière, l'appareil est prêt à être expédié | Laisser l'eau s'évaporer de l'appareil

ATTENTION

Le programme en cours ne doit pas être interrompu !

Lors du processus d'évaporation, le réservoir d'eau ne doit pas être retiré !

Le programme Évaporation ne doit être effectué qu'avec l'entonnoir d'eau chaude fourni (risque de brûlure) !

REMARQUE

Quand le système fonctionne, les LED d'état vibrent.

CONDITIONS DE GARANTIE ET DE SERVICE APRÈS-VENTE

Veuillez consulter la fiche d'information ci-jointe pour connaître les conditions détaillées de garantie et de service après-vente.

Dans le menu RÉGLAGES / ENTRETIEN (taper brièvement 3 fois sur la touche Marche/Arrêt) sélectionner le code couleur TURQUOISE à l'aide des touches de réglage -/+ de la LED d'état et passer au menu Évaporation en tapant brièvement sur la touche Marche/Arrêt (la touche Marche/Arrêt clignote en TURQUOISE)

Placer la barre de la LED d'état sur + et confirmer avec la touche Marche/Arrêt

Vider le réservoir d'eau, retirer le filtre (si présent) et remettre le réservoir d'eau en place

Insérer l'entonnoir à eau chaude en position Percolation Pousser le levier en position percolation jusqu'à ce qu'il s'enclenche vers le bas

Placer un récipient suffisamment grand (≥ 0,3 l) sous la buse à vapeur Appuyer sur le symbole Tasse pour démarrer le processus d'évaporation

Vider le réservoir d'eau et le remettre en place Ouvrir l'unité de percolation en poussant le levier vers le haut* Enlever l'entonnoir d'eau chaude

Taper brièvement 3x Touche Marche / Arrêt TURQUOISE Évaporation

xider si possible le réservoir à grains de café
Emballer la Click Cup séparément
déalement, placer l'appareil dans l'emballage d'origine (nous ne pourrons être tenus pour responsable en cas de dommages liés au transport)

12. EMBALLAGE & ÉLIMINATION

L'emballage d'origine complet de l'appareil doit être conservé afin de le protéger lors du transport, en cas d'intervention du service après-vente.

Comme les appareils électriques et électroniques contiennent de nombreux matériaux précieux ou polluants, ils ne doivent pas être traités comme des déchets ménagers ordinaires. S'ils sont jetés dans les déchets ménagers ou s'ils sont traités de manière non conforme, ils peuvent présenter un danger pour la santé et l'environnement. Par conséquent, ne jamais jeter un appareil défectueux dans les déchets ménagers, mais le déposer dans un point de collecte spécialement mis en place par la commune compétente pour le retour et le recyclage des anciens appareils électriques et électroniques.

Vous trouverez des informations complémentaires à ce sujet auprès de la mairie, du centre de recyclage ou du commerçant qui vous a vendu l'appareil. Les cartouches filtrantes peuvent être jetées avec les ordures ménagères.

1. CARACTÉRISTIQUES TECHNIQUES

Tension 220-240 V AC, 50-60 Hz
Puissance 1 455 W
Conformité CE
Pression statique max. de la pompe 15 bar
Capacité du réservoir d'eau	env. 1,4 l
Capacité du compartiment à grains	env. 250 g
Capacité du compartiment à marc de café	1 Portion
Longueur du câble	env. 1,1 m
Poids	env. 5 kg
Dimensions (l x H x P) :	env. 21 x 32 x 21 cm
Vous trouverez des informations détaillées sur la consommation d'énergie sous le code QR ci-dessous :

Caractéristiques techniques

Tous droits réservés

ANR 000140585

BDA CUBE 4... FR Rev.03 13.04.2025
