Type de produit	Condamnateur de disjoncteurs DIAZED DII+DIII
Marque	ABUS
Modèle	E233
Catégorie	Dispositif de sécurité électrique
Applications	Verrouillage des coupe-circuits à fusibles DIAZED DII et DIII
Filetages compatibles	E27 et E33
Fonctions principales	Verrouiller le disjoncteur en position ouverte avec un cadenas pour éviter tout rétablissement accidentel du courant
Accessoires inclus	Capuchon de fermeture (avec deux filetages), clé spéciale jaune
Matériau	Plastique robuste avec inserts métalliques (capuchon, corps)
Utilisation	Uniquement par un personnel dûment formé
Sécurité	Empêche le rétablissement du courant pendant la maintenance ; doit être contrôlé par du personnel formé
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Stockage	Conserver dans un endroit sec et propre
Garantie	Se référer aux conditions générales d'ABUS
Réparabilité	Pas de pièces détachées spécifiques ; en cas de défaut, remplacer l'ensemble
Dimensions approximatives	Hauteur : 6 cm, Diamètre : 4 cm (capuchon)
Poids approximatif	50 g
Alimentation	Aucune (dispositif mécanique)
Informations générales	Utilisable avec un cadenas standard ; permet de sécuriser plusieurs dispositifs côte à côte avec un câble

FOIRE AUX QUESTIONS - E233 ABUS

Comment installer le condamnateur E233 sur un disjoncteur DIAZED ?

Dévissez le capuchon à vis et retirez le fusible. Insérez la clé spéciale jaune dans le condamnateur, vissez le dispositif dans le socle du fusible (filetage E27 ou E33), puis retirez la clé. Placez un cadenas dans l'ouverture prévue.

Quels types de disjoncteurs sont compatibles avec l'E233 ?

Le condamnateur est compatible avec les coupe-circuits à fusibles DIAZED de type DII et DIII, avec des filetages E27 et E33.

Puis-je utiliser n'importe quel cadenas avec l'E233 ?

Oui, un cadenas standard peut être utilisé. Pour une sécurité supplémentaire, vous pouvez utiliser un câble flexible pour verrouiller plusieurs condamnateurs côte à côte.

La clé spéciale jaune est-elle indispensable ?

Oui, la clé est nécessaire pour visser correctement le capuchon de fermeture. Vous pouvez la ranger dans l'anse du cadenas lorsqu'elle n'est pas utilisée.

L'E233 est-il adapté pour une utilisation industrielle ?

Oui, ce dispositif est conçu pour être utilisé par un personnel dûment formé dans le cadre de la maintenance industrielle, conformément aux normes de sécurité.

Comment nettoyer le condamnateur ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager le plastique.

Que faire si le condamnateur se coince ou ne se visse plus ?

Vérifiez que le filetage est propre et non endommagé. N'utilisez pas de force excessive ; si le problème persiste, remplacez le dispositif.

Le produit est-il garanti ?

Consultez les conditions de garantie fournies par ABUS. En général, les défauts de fabrication sont couverts pendant une période déterminée.

Puis-je verrouiller plusieurs disjoncteurs avec un seul cadenas ?

Oui, en utilisant un câble flexible que vous passez à travers les ouvertures de plusieurs condamnateurs, vous pouvez les sécuriser ensemble.

Où trouver plus d'informations ou des vidéos sur l'utilisation ?

Visitez le site www.abus.com dans la rubrique Vidéos/Sécurité industrielle pour des démonstrations et conseils.

MODE D'EMPLOI E233 ABUS

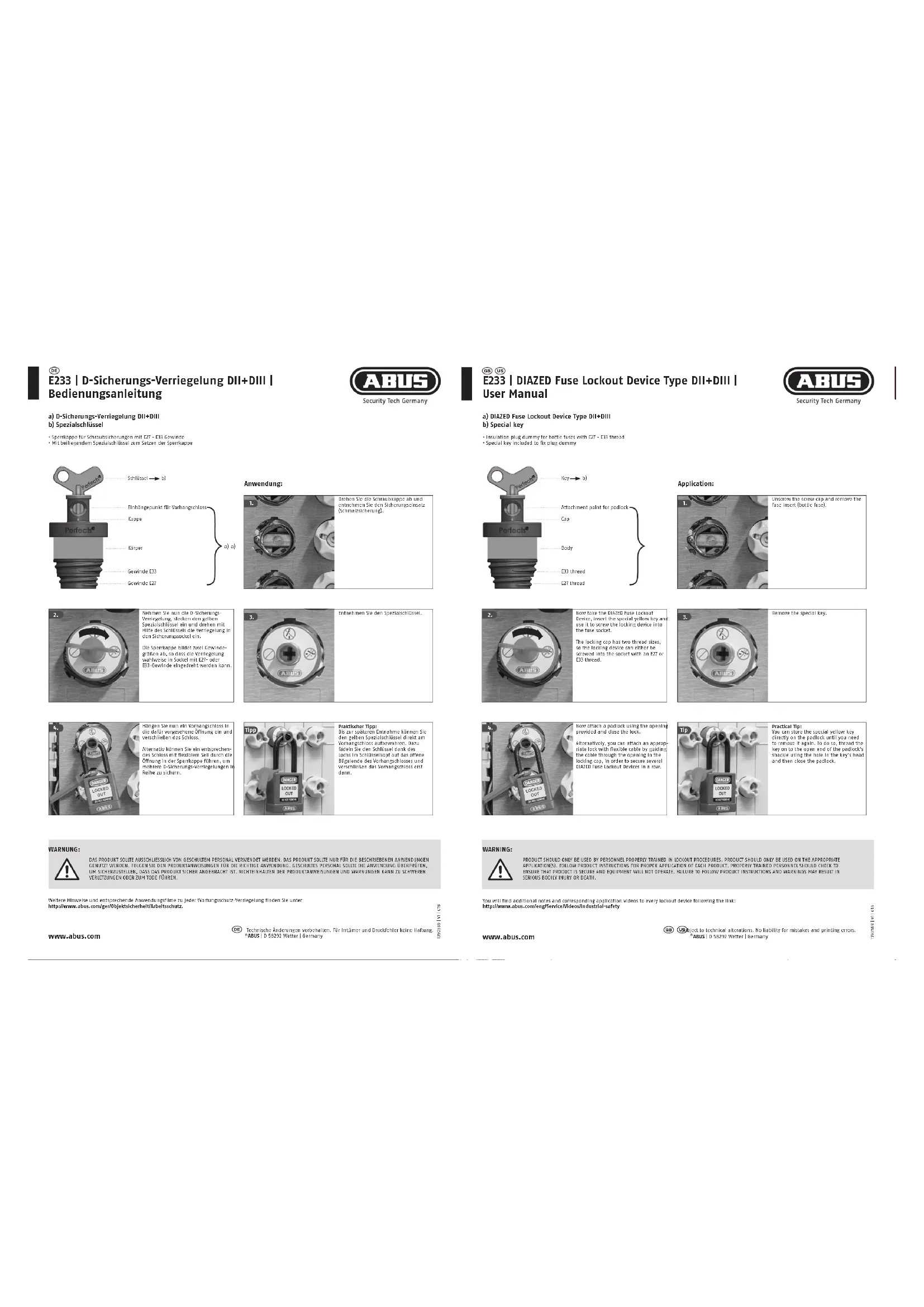

E233 | Condamnateur de Disjoncteurs DIAZED DII+DIII | Consignes d'utilisation

ABUS

a) Condamnateur de Disjoncteurs DIAZED DII+DIII b) Clé spéciale
- Capuchon de fermeture pour coupe-circuit fusible de filetage E27 - E33 - Avec clé spéciale incluse pour fixer le capuchon de fermeture

Applications:

Dévissez le capuchon à vis et retirez le coupe-circuit (fusible).

Prenez ensuite le Condamnateur de Disjoncteurs, insérez la clé spéciale jaune et vissez le dispositif de verrouillage dans le socle du fusible à l'aide de la clé.
Le capuchon de fermeture présente deux tailles de filetage, de manière à ce que le dispositif de verrouillage puisse être vissé dans le socle avec un filetage E27 ou E33.

Retirez la clé spéciale.

Placez ensuite un cadenas dans l'ouverture prévue à cet effet puis fermez-le.
Vous pouvez également placer un cadenas approprié avec un câble flexible dans le capuchon de fermeture afin de sécuriser côte à côte plusieurs Condamnateurs de Disjoncteurs.

Conseil pratique: Vous pouvez placer la clé spéciale jaune directement dans le cadenas en attendant un retrait ultérieur. Insérez pour cela le trou de la tête de clé dans l'anse ouverte du cadenas puis refermez le cadenas.

AVERTISSEMENT:

LE PRODUIT NE DOIT ETRE UTILISE QUE PAR UN PERSONNEL DUMENT FORME. LE PRODUIT NE DOIT ETRE UTILISE QUE POUR LES APPLICATIONS SPECIFIEES OBSERVEZ LES INSTRUCTIONS DU PRODUIT EN VUE D'UNE UTILISATION CORRECTE. UN PERSONNEL DUMENT FORME DOIT CONTROLLER L'APPLICATION POUR S'ASSURER QUE LE PRODUIT SOIT INSTALLE EN TOUTE SECURITE. LA NON-OBSERVATION DES INSTRUCTIONS DU PRODUIT ET DES AVERTISSEMENTS PEUT ENTRAINER DE GRAVES BLESSURES, VOIRE LA MORT.

Vous trouverez d'autres informations et des vidéos d'application correspondantes sur tout verrouillage en protection de maintenance sous http://www.abus.com/eng/Service/Videos/Industrial-safety

www.abus.com

FR Nous nous réservons le droit de toutes modifications techniques. Nous n'assumons aucune responsabilité pour des erreurs ou défauts d'impression éventuels. *ABUS | D 58292 Wetter | Germany

T390589 | V1 | G18
