MODE D'EMPLOI VECTOR GARMIN
Tous droits réservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du présent manuel, qu'elle soit partielle ou intégrale, sans l'autorisation préalable écrite de Garmin, est interdite. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du présent manuel sans obligation d'en avertir quelque personne physique ou morale que ce soit. Consultez le site Web de Garmin à l'adresse www.garmin.com pour obtenir les dernières mises à jour, ainsi que des informations complémentaires concernant l'utilisation de ce produit.
Garmin, Edge et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux États-Unis et dans d'autres pays.
ANT+TM, ANT AgentTM, Garmin ConnectTM, USB ANT StickTM et VectorTM sont des marques commerciales de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin.
Exustar™ est une marque commerciale de Exustar Enterprise Co. Ltd. Windows® est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays. Mac® est une marque déposée d'Apple Computer, Inc. Les autres marques et noms commerciaux sont ceux de leurs propriétaires respectifs. Training Stress Score™ (TSS), Intensity Factor™ (IF) et Normalized Power™ (NP) sont des marques commerciales de Peakware, LLC.
Ce produit est certifié ANT+™. Pour obtenir la liste des produits et applications compatibles, visitez le site www.thisisant.com/directory.
Table des matières
Merci 1
Mise en route 1
Outils requis 1
Installation des composants du Vector 1
Préparation des manivelles 1
Détermination du dégagement du boîtier de pédale 1
Détermination du dégagement de la chaîne de vélo 1
Installation des boîtiers de pédale et des pédales 1
Installation des cales de chaussure 2
Réglage de la tension de déchaussage 2
Couplage du Vector avec votre appareil Edge 810 ou 510...... 2
Votre premier parcours 2
Saisie de la longueur du pédalier 2
Réglage de l'angle d'installation 2
Étalonnage du point zéro 3
Étalonnage du Vector avant chaque parcours 3
Personnalisation des champs de données 3
Entrainement 3
Puissance à la pédale 3
Conseils d'entretien 3
Données du vector 3
Envoi de votre parcours à Garmin Connect 3
Garmin Connect 3
Déconnexion du câble USB 4
Informations sur l'appareil 4
Entretien du Vector 4
Retrait des boîtiers de pédale et des pédales 4
Remplacement des pédales et des cartouches 4
Stockage du Vector 5
Caractéristiques techniques du Vector 5
Caractéristiques techniques du USB ANT Stick™ 5
Informations concernant la pile 5
Remplacement de la pile du boîtier de pédale 5
Annexe 5
Enregistrement du Vector 5
Instructions relatives à l'appareil Edge 800
Couplage du Vector avec l'appareil Edge 800 6
Étalonnage du Vector avec un appareil Edge 800 6
Instructions relatives à l'appareil Edge 500
Couplage du Vector avec l'appareil Edge 500 6
Étalonnage du Vector avec l'appareil Edge 500 6
Personnalisation des champs de données 6
Champs de données de puissance 6
Dépannage 7
Mise à jour du logiciel à l'aide de Vector Updater 7
Périphériques tiers 7
Lisez attentivement toutes les instructions avant d'installer et d'utiliser le système Vector. Une utilisation inappropriée peut entraîner des blessures graves.
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.
Pour obtenir les dernières informations disponibles sur les vélos compatibles, les mises à jour logicielles et pour consulter des didactériels video, rendez-vous sur le site www.garmin.com/vectorowner.

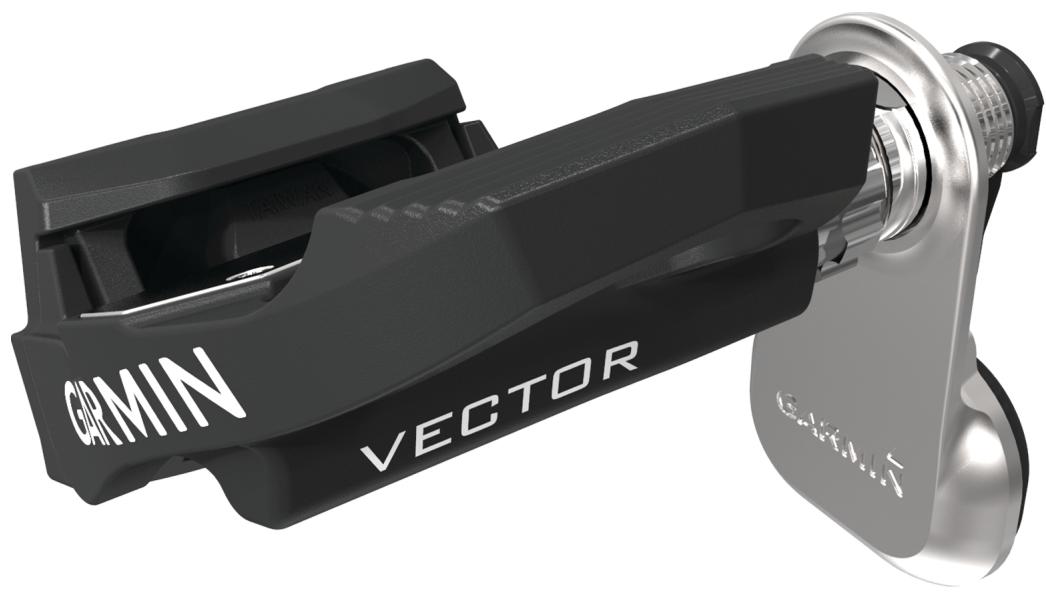

Nous vous remercions pour l'achat du Vector. Le Vector a été conçu pour les cyclistes, par des cyclistes, afin de leur faire bénéficier d'un système de mesure de puissance haute précision offrant une expérience de vélo exceptionnelle.
Le Vector est convivial, précis et facile d'utilisation.
Pour obtenir des mises à jour du logiciel, des vidéos conseils et tout ce dont vous avez besoin pour profiter de votre Vector pendant de nombreuses années, rendez-vous sur le site www.garmin.com/vectorowner.
Le moment est venu de partir la puissance sous vos pieds, devoir et aller faire du vélo!
Mise en route
1. Installez les composants du Vector (page 1). 2. Connectez le Vector à votre Edge® (page 2). 3. Commencez un parcours (page 2). 4. Affichez l'historique (page 3). 5. Transférez l'historique vers votre ordinateur (page 3).
Outils requis
- Clé à pédale de 15 mm Grasse de vélo
- Clé Allen de 3 mm
- Clé Allen de 4 mm
Préparation des manivelles
1 Vérifiez la compatibilité des manivelles de votre vélo. Le boîtier de pédale se fixe à des manivelles de 15 mm d'épaisseur et de 38 mm de largeur maximum. 2 Retirez les pédales existantes. 3 Nettoyez les filetages et retirez la graisse usagée.
Détermination du dégagement du boîtier de pédale
Le boîtier de pédale ne doit être en contact avec la manivelle que côté montage, car il s'agit de la connexion porteuse. Si le boîtier de pédale entre en contact avec la manivelle à n'importe quel autre endroit, il peut être endommagé lors du serrage de la pédale.

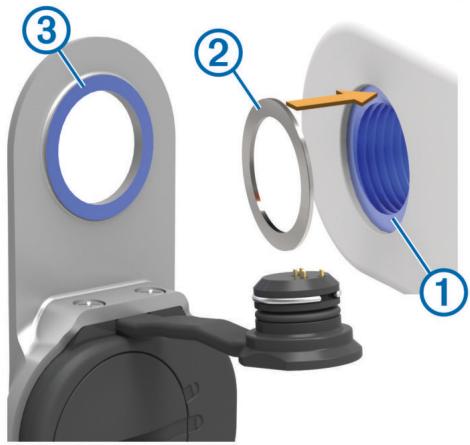

- Si le côté montage ① qui entoure le trou filtré de la manivelle est en retrait, utilisez une ou plusieurs rondelles ② pour compenser le retrait.
Assurez-vous que le côté montage du boîtier de pédale ③ est en contact avec la manivelle uniquement à cet endroit (ou en contact avec la rondelle permettant de compenser le retrait). S'il touche n'importe quelle autre partie, utilisez une autre rondelle pour apporter le dégagement nécessaire. - Si le côté montage de la manivelle dépasse, n'utilisez pas de rondelles.
Determination du dégagement de la chaîne du vélo
Avant d'instructior la pédale droite, vous devez déterminer le dégagement de la chaîne de vélo.
Positionnez la chaîne de vélo sur le plus grand plateau et le plus petit pignon.
La chaîne de vélo doit se trouver le plus à l'extérieur possible afin de déterminer le dégagement ajusté entre le câble du boîtier de pédale et la chaîne.
REMARQUE : Vous devez laisser un dégagement d'au moins 5 mm ① entre la chaîne et la manivelle.

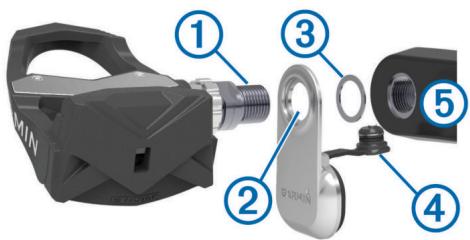

Installation des boîtiers de pédale et des pédales
REMARQUE : les boîtiers de pédale gauche et droit sont identiques.
Commencez par installer la pédale gauche. Appliquez une fine couche de graisse sur l'axe de pédale ① et le boîtier de pédale ② à l'endroit où il est en contact avec l'axe de pédale.
3 Sur l'axe de pédale, enfilez le boîtier de pédale et les rondelles (le cas échéant) ③.
ASTUCE : vous devez délicatement rédiger le câble ④ pour qu'il ne gène pas.
4. Insérez l'axe de pédale dans la manivelle ⑤. 5. Resserrez l'axe manuellement.
REMARQUE: la pédale droite dispose d'un pas de vis à gauche (inversé).
ASTUCE : l'orientation du boîtier de pédale n'a aucun impact sur les calculs de puissance et de cadence. Garmin® recommande de positionner le boîtier de pédale sur le bord avant de la manivelle. Lorsque la manivelle est positionnée vers l'avant, le boîtier de pédale doit être orienté vers le bas.
Faites tourner la manivelle pour vérifier le dégagement. Le boîtier de pédale ne doit pas entrainer en contact avec d'autres parties du vélo. Utilisez la clé à pédale pour serrer l'axe.
REMARQUE: ne serrez pas autre mesure. Garmin recommande un couple de serrage de 34 à 40 Nm (25 à 30 lbf-pi).
8 Insérez fermement le câble dans l'axe. 9 Faites tourniquer la manivelle pour vérifier le dégagement. 10 Répétez les étapes 2 à 9 pour installer la pédale droite.
REMARQUE: si le cable du boîtier de pédale frotte contre la chaîne, vous pouvez ajouter des rondelles entre le boîtier de pédale et la manivelle pour amplifier le dégagement.

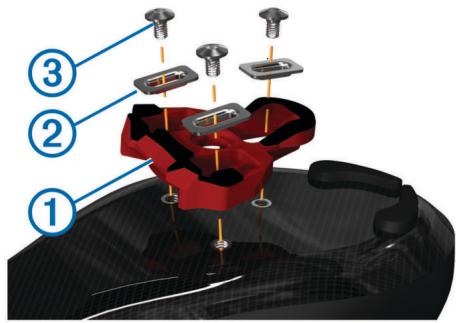

Installation des cales de chaussure
REMARQUE : les cales gauche et droite sont identiques.
1 Appliquez une fine couche de graisse sur les filetages des boulons des cales. 2 Alignez la cale ①, les rondelles ② et les boulons ③.
3 Utilisez une clé Allen de 4 mm pour attacher sans serrer chaque boulon à la semelle de la chaussure. 4 Réglez la position de la cale sur la chaussure à votre convenance.
Vous pouvez l'ajuster après un tour d'essay.
Fixez fermement la cale sur la chaussure. REMARQUE : Garmin recommande un couple de 5 à 8 Nm (4 à 6 lbf-pi).
Réglage de la tension de déchaussage
Ne serrez pas autre mesure la vis de tension de déchaussage située à l'arrière de la pédale. La tension de déchaussage doit être réglée de façon similaire sur les deux pédales.
Utilisez une clé Allen de 3 mm pour régler la tension de déchaussage sur chaque pédale.
Une fenêtre située à l'arrière de la pédale indique la plage autorisée.
Couplage du vector avec votre appareil edge 810 ou 510
Afin de pouvoir afficher les données du Vector sur l'appareil Edge, vous devez coupler les deux appareils.
Le couplage s'effectue via la connexion de capteurs sans fil ANT+™. Cette procédure contient des instructions concernant les appareils Edge 810 et 510. Si vous possédez un autre appareil compatible, consultez la page 6 ou rendez-vous sur www.garmin.com/vectorowner.
1 Approchez l'appareil Edge à portée du capteur (3 m). REMARQUE : tenez-vous à au moins 10 m d'autres capteurs ANT+ pendant le couplage. 2 Allumez l'appareil Edge. 3 Depuis l'écran d'accueil, sélectionnez x > Profils de vélo. 4 Sélectionnez un profil. 5 Sélectionnez 6 Activez le capteur, puis sélectionnez Rechercher. 7 Faites tourner la manivelle plusieurs fois.
Lorsque le capteur est couplé avec l'appareil Edge, le statut du capteur affiche Connecté. Vous pouvez personnaliser un champ de données pour afficher les données du Vector.
Votre premier parcours
Avant d'utiliser le Vector pour la première fois, vous devez entrer la longueur du pédalier, définir l'angle d'installation des capteurs à l'intérieur des pédales et étalonner le point zéro. Si vous utilisez le Vector sur un autre vélo, vous devez également étalonner le système.
Cette procédure contient des instructions concernant les appareils Edge 810 et 510. Si vous possédez un autre appareil compatible, consultez la page 6 ou rendez-vous sur www.garmin.com/vectorowner.
Saisie de la longueur du pédalier
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le Vector.
2 Depuis l'écran d'accueil, sélectionnez x > Profils de vélo.
3 Sélectionnez un profil. 4 Sélectionnez Longueur du pédalier > Manuel. 5 Saisissez la longueur du pédalier, puis sélectionnez
Réglage de l'angle d'installation
Avant de définir les angles d'installation, vous devez configurer les champs de données de l'appareil Edge afin d'afficher la puissance et la cadence.
1. Faites un essai en intérieur ou sur la route. 2. Roulez jusqu'à atteindre une cadence de 70 tr/min. 3. Accélérez lentement jusqu'à atteindre une cadence d'environ 90 tr/min.
Lorsque les angles d'installation sont correctement définis, un message apparait et les champs de données affichent les
données de puissance sur l'appareil Edge (810 et 510 uniquely).
Étalonnage du point zéro
REMARQUE : au cours de cette opération, le niveau doit être en position verticale et chaque élément ne doit être en contact avec les pédales.
1 Depuis l'écran d'accueil, sélectionnez × > Profils de vélo. 2 Sélectionnez un profil. 3 Sélectionnez > Étalonner.
Lorsque le point zéro est défini, un message apparaît sur l'appareil Edge.
Étalonnage du vector avant chaque parcours
Pour des résultats optimaux, Garmin vous recommande d'étalonner le Vector avant chaque parcours.
1 Effectuez l'étalonnage du point zéro (page 3). 2 Allez-vous entraîner. 3 Tout en avançant en roue libre, pédalez lentement vers l'arrêt au moins 5 fois de suite.
Lorsque le Vector est étalonné, un message s'affiche sur l'appareil Edge.
Personnalisation des champs de données
Cette procédure contient des instructions concernant les appareils Edge 810, 800 et 510. Si vous disposez d'un autre appareil compatible, consultez la page 6.
1. Sélectionnez un champ de données à modifier. 2. Sélectionnez une catégorie. 3. Sélectionnez un champ de données.
Puissance à la pédale
Le Vector mesure la puissance à la pédale.
Le Vector mesure la force exercée quelques centaines de fois par seconde. Le Vector calcule également votre cadence et la vitesse de rotation de la pédale. En calculant la force, la direction de la force, la rotation de la manivelle et le temps, le Vector peut déterminer la puissance exercée (en watts). Le Vector mesure la puissance développée par vos jambes gauche et droite de façon indépendante, et peut ainsi calculer leur équilibre de puissance gauche/droite.
Conseils d'entretien
Certains outils pour vélo peuvent endommager la finition des composants du Vector.
Utilisez du papier ciré ou une serviette lorsque vous manipulez le matériel à l'aide d'un outil. - Après tout réglage effectué sur le vélo, faites tourniquer la manivelle pour vérifier le dégagement. - Étalonnez le Vector avant chaque parcours (page 3). - Les composants du Vector doivent toujours être propres. - Lorsque vous utilisez le Vector sur un autre vélo, nettoyez soigneusement les pas de vis et autres surfaces. - Rendez-vous sur le site www.garmin.com/vectorowner pour bénéficier des mises à jour et des informations les plus récentes.
Données du vector
Vos données de parcours ou votre historique sont enregistrés sur votre Edge.
REMARQUE : l'historique n'est pas enregistré lorsque le chrono est arrêté ou en pause.
Lorsque la mémoire de l'appareil est saturée, un message s'affiche. L'appareil ne supprime ou n'écrase pas automatiquement votre historique. Téléchargez régulièrement votre historique sur Garmin Connect™ pour assurer le suivi de toutes vos données de parcours.

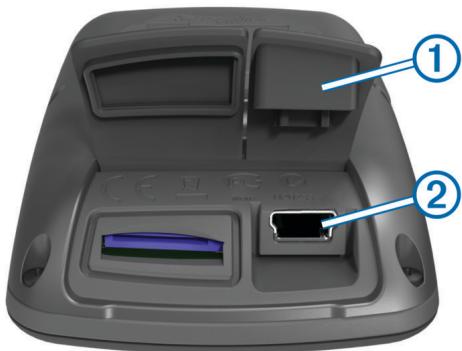

Envoi de votre parcours à garmin connect
Pour éviter tout risque de corrosion, essuyez soigneusement le port mini-USB, le capuchon étanche et la surface environnante avant de charger l'appareil ou de le connecter à un ordinateur.
1 Retirez le capuchon étanche ① du port mini-USB ②.
2 Branchez la petite extrémité du câble USB sur le port mini-USB. 3 Branchez la grande extrémité du câble USB sur le port USB d'un ordinateur. 4 Rendez-vous sur le site www.garminconnect.com/start. 5 Suivez les instructions présentées à l'écran.

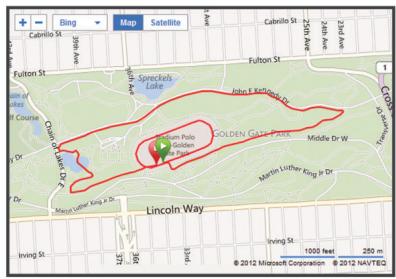

Garmin connect
Communiquez avec vos amis sur Garmin Connect. Garmin Connect vous procure les outils nécessaires pour suivre, analyser et partager vos activités ainsi que pour encourager vos amis. Enregistrez vos activités quotidiennes, y compris vos courses, vos parcours de marche, de natation, d'escalade, vos triathlons et bien plus encore. Pour créer un compte gratuit, rendez-vous sur www.garminconnect.com/start.
Enregistrement de vos activités : après avoir terminé et enregistré une activité avec votre appareil, vous pouvez la télécharger sur Garmin Connect et la conserver aussi longtemps que vous le souhaitez.
Analyse de vos données : vous pouvez afficher des informations plus précises sur votre activité, y compris la durée, la distance, l'altitude, la fréquence cardiaque, les calories brûlées, la carte vue du dessus, des graphiques d'allure et de vitesse, ainsi que des rapports personnalisables.
Planification de vos entraînements : vous pouvez vous fixer un objectif à atteindre et charger l'un des programmes d'entraînements quotidiens.
Partage de vos activités : vous pouvez communiquer avec des amis et suivre leurs activités, ou poster des liens vers vos activités sur vos réseaux sociaux préférés.
Déconnexion du câble USB
Si votre appareil est connecté à votre ordinateur en tant que volume ou lecteur amovible, déconnectez votre appareil de votre ordinateur en toute sécurité, afin d'éviter toute perte de données. Si votre appareil est connecté à votre ordinateur sous Windows® en tant qu'appareil portable, il n'est pas nécessaire de le déconnecter en toute sécurité.
1. Effectuez l'une des actions suivantes :
- Sur un ordinateur sous Windows, Sélectionnez l'icône Supprimer le périphérique en toute sécurité dans la barre d'état système, puis Sélectionnez votre appareil. Pour les ordinateurs Mac®, faites glisser l'icône du volume dans la corbeille.
2 Débranche le câble de l'ordinateur.
Entretien du vector
Veillez à ce que les composants restent propres et exempts de débris.
N'utilisez pas d'objet pointu pour nettoyer l'appareil.
Evitez d'utiliser des nettoyants chimiques, des solvants ou des répulsifs contre les insectes pouvant endommager les parties en plastique et les finitions.
N'immergez pas les composants et ne les nettoyez pas à haute pression.
Ne conservez pas l'appareil à un endroit où il pourrait être exposé de manière prolongée à des températures extrêmes, ce qui pourrait provoquer des dommages permanents.
Remplacez les composants avec des pièces Garmin uniquement. Contactez votre revendeur Garmin ou visitez le site Web de Garmin.
Retrait des boîtiers de pédale et des pédales
Ne tentez pas de détacher le câble de l'axe.
Utilisez la clé à pédale ① pour desserrer lentement la pédale ②.
REMARQUE: l'axe et la manivelle de la pédale gauche disposent d'un pas de vis à gauche (inversé).
Lorsque vous dévissez la pédale, le câble du boîtier de pédale se détache de l'axe.
Lorsque vous installez Vector à nouveau, vous devez réétalonner le système.

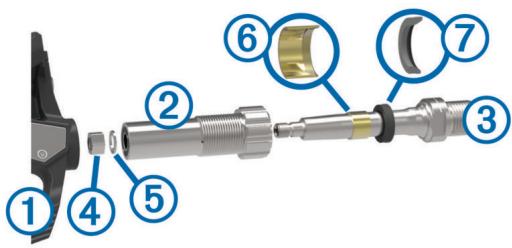

Remplacement des pédales et des cartouches
Avant de pouvoir effectuer cette opération, vous devez vous procurer un outil adapté à l'axe de la cartouche (disponible chez Exustar™), une clé hexagonale de 8 mm, une clé à pédale de 15 mm et de la graissé pour vélo.
D'autres outils compatibles peuvent être utilisés. Veillez à ne pas endommager les composants du Vector.
Si vos pédales sont endommagées ou présentent des signes d'usure, vous pouvez remplacer les pédales, les cartouches et autres composants connexes.
1 Retirez les pédales et les boîtiers de pédale de votre vélo (page 4). 2 Dévissez le corps de pédale ① de la cartouche ② à l'aide de l'outil adapté à l'axe de la cartouche.
REMARQUE: La pédale droite dispose d'un pas de vis à gauche (inversé).
3 Retirez le corps de pédale. 4 Tout en maintenant fermement l'axe ③ à l'aide d'une clé à pédale, utilisez la clé hexagonale pour retirer l'écrou ④ et la rondelle ⑤. 5 Séparez la cartouche de l'axe. 6 Retirez la bague d'écartement en laiton ⑥ et le joint anti-poussière ⑦. 7 Nettoyez la graisse usagée présente sur l'axe de pédale. 8 Insérez le nouveau joint anti-poussière et la bague d'écartement sur l'axe de pédale.
Le côté effilé du joint anti-poussière et de la bague d'écartement doit être placé face vers l'avant par rapport à la base de l'axe.
9 Appliquez une fine couche de graissse sur l'axe de pédale. 10 Insérez l'axe de pédale dans la cartouche. 11 Essuyez tout résidu de graisse. 12Installes la nouvelle rondelle et le nouvel écrou à l'extrémité de l'axe de pédale.
REMARQUE: l'écrou pour l'axe de crête dispose d'un pas de vis à gauche (inversé).
Utilisez la clé hexagonale pour serrer l'écrou.
Garmin recommande un couple de serrage de 10 Nm (7 Ibfpi). Un écrou serré de façon incorrecte peut entraîner le détachement de la pédale lors d'une course, ce qui pourrait entraîner des dommages matériels, des blessures graves ou provoquer la mort.
14Installez la nouvelle pedale en la vissant dans la cartouche jusqu'à ce qu'il n'y ait plus de jeu. REMARQUE: la pédale droite dispose d'un pas de vis à gauche (inversé). 15 Remettez en place les boîtiers de pédale et les pédales conformément aux instructions (page 1). 16 Faites tourner la manivelle pour vérifier le dégagement et la fluidité de la rotation de la pedale.
Après avoir remplacé les pédales et les cartouches, vous devez réétalonner le système.
Stockage du vector
Si vous transportez votre VÉLO ou si vous n'utilisez pas le Vector pendant une période prolongée, Garmin vous conseille de retirer le Vector et de le ranger dans sa boîte.
Caractéristiques techniques du Vector
| Type de batterie | Pile CR2032 de 3 volts replacable par l'utilisateur |
| Autonomie de la batterie | 175 heures de parcours minimum REMARQUE : le boîtier de pédale décharge la batterie plus rapidement sur la manivelle droite que sur la manivelle gauche. |
| Plage de températures de fonctionnement | De -20 °C à 50 °C (de -4 °F à 122 °F) |
| Résistance à l'eau | IPX7 AVIS N'immergez pas les composants et ne les nettoyez pas à haute pression. |
| Fréquences radio/ protocole | Protocole de communications sans fil ANT+ à 2,4 GHz |
Caractéristiques techniques du USB ANT Stick™
| Source d'alimentation | USB |
| Plage de températures de fonctionnement | De -10 °C à 50 °C (de 14 °F à 122 °F) |
| Fréquences radio/protocole | Protocole de communications sans fil ANT+ à 2,4 GHz |
| Portée de transmission | Environ 5 m (16,4 pieds) |
Vector surveille le niveau de charge de la pile de chaque boîtier de pédale et envoie ces informations vers votre appareil Edge. Lorsque vous recevez un avertissement de niveau faible des
piles, vous disposez d'environ 10 à 20 heures d'utilisation restantes.
Avertissement
N'utilisez pas d'objet pointu pour retirer les batteries remplaçables par l'utilisateur.
Contactez votre déchetterie locale pour le recyclage des batteries. Présence de perchlorate ; une manipulation spéciale peut être nécessaire. Rendez-vous sur www.dtsc.ca.gov/hazardouswaste/perchlorate.
REMARQUE : remplacez toujours les deux piles en même temps.

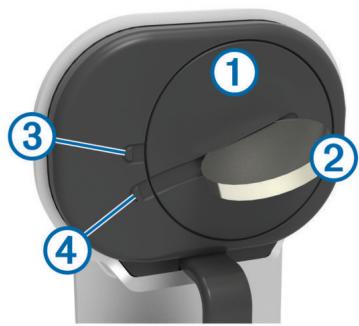

1 Repérez le cache circulaire du compartiment à piles ① à l'arrière du boîtier de pédale.
2 À l'aide d'une pièce de monnaie ②, tournez le cache dans le sens inverse des aiguilles d'une montre en déplaçant la flèche indiquant la position verrouillée ③ vers la position déverrouillée ④. 3 Retirez le cache.
Vous pouvez utiliser un morceau d'adhésif ⑤ ou un aimant pour retirer la pile de son compartiment.
4 Patientez pendant 30 secondes. 5 Insérez la nouvelle pile en respectant la polarité. 6 Replacez le cache en vous assurant que la flèche pointe sur la position déverrouillée. 7 Utilisez une pièce de monnaie pour remettre le cache en place en le tournant dans le sens des aiguilles d'une montre et en vous assurant que la flèche pointe sur la position verrouillée. 8 Patientez pendant 10 secondes.
Après avoir remplacé la pile du boîtier de pédale, vous devez définir l'angle d'installation sur votre Edge (page 2).
Enregistrement du vector
Aidez-nous à mieux vous servir en remplissant aujourd'hui notre formulaire d'enregistrement en ligne.
- Rendez-vous sur le site www.garmin.com/vectorowner.
- Conservez en lieu sûr l'original de la facture ou une photocopie.
Couplage du vector avec l'appareil edge 800
1 Approchez l'appareil Edge à portée du capteur (3 m).
REMARQUE : tenez-vous à au moins 10 m d'autres capteurs ANT+ pendant le couplage.
2 Allumez l'appareil Edge. 3 Sélectionnez MENU > Paramètres du vélo > Profils de vélo. 4 Sélectionnez un vélo. 5 Sélectionnez Puissance ANT+ > Capteur de puissance > Oui. 6 Faites tourner la manivelle plusieurs fois. 7 Sélectionnez Ⓒ.
Lorsque le capteur est couplé avec votre appareil Edge, un message s'affiche et l'icône s'affiche sur la page d'état. Vous pouvez personnaliser un champ de données pour afficher les données du Vector.
Étalonnage du vector avec un appareil edge 800
1 Saisissez la longueur du pédalier (page 6). 2 Définissez l'angle d'installation des capteurs à l'intérieur des pédales (page 2). 3 Effectuez l'étalonnage du point zéro (page 6). 4 Étalonnez le Vector avant chaque parcours (page 3).
Saisie de la longueur du pédalier
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le Vector. 2 Sélectionnez MENU > Paramètres du vélo > Profils de vélo. 3 Sélectionnez un profil. 4 Sélectionnez Paramètres vélo > Longueur du pédalier > Personnelisé. 5 Saisissez la longueur du pédalier, puis sélectionnez
Étalonnage du point zéro
REMARQUE : au cours de cette opération, le vélo doit être en position verticale et aucun élément ne doit être en contact avec les pédales.
1 Sélectionnez MENU > Paramètres du vélo > Profils de vélo. 2 Sélectionnez un profil. 3 Sélectionnez Puissance ANT + > Étaloner. Lorsque le point zéro est défini, un message apparaît sur l'appareil Edge.
Couplage du vector avec l'appareil edge 500
1 Approchez l'appareil Edge à portée du capteur (3 m). REMARQUE : tenez-vous à au moins 10 m d'autres capteurs ANT+ pendant le couplage. 2 Allumez l'appareil Edge. 3 Maintenez enfoncé le bouton MENU. 4 Sélectionnez Paramètres > Paramètres du vélo. 5 Sélectionnez un vélo. 6 Sélectionnez Puissance ANT+. 7 Activez le capteur, puis sélectionnez Rechercher.
8 Faites tourner la manivelle plusieurs fois.
Lorsque le capteur est couplé avec votre appareil Edge, un message s'affiche et l'icône s'affiche sur le menu principal.
Vous pouvez personnaliser un champ de données pour afficher les données du Vector.
Étalonnage du vector avec l'appareil edge 500
1 Saisissez la longueur du pédalier (page 6). 2 Définissez l'angle d'installation des capteurs à l'intérieur des pédales (page 2). 3 Effectuez l'étalonnage du point zéro (page 6). 4 Étalonnez le Vector avant chaque parcours (page 3).
Saisie de la longueur du pédalier
La plupart du temps, la longueur du pédalier est imprimée sur la manivelle.
1 Faites tourner les pédales plusieurs fois pour activer le Vector. 2 Maintenez enfoncé le bouton MENU. 3 Sélectionnez Paramètres > Paramètres du vélo. 4 Sélectionnez un vélo. 5 Sélectionnez Paramètres vélo > Plus > Longueur du pédalier > Manuel. 6 Saisissez la longueur du pédalier.
Étalonnage du point zéro
REMARQUE : au cours de cette opération, le vélo doit être en position verticale et aucun élément ne doit être en contact avec les pédales.
1 Maintenez enfoncé le bouton MENU. 2 Sélectionnez Paramètres > Paramètres du vélo. 3 Sélectionnez un vélo. 4 Sélectionnez Puissance ANT+ > Étonner.
Lorsque le point zéro est défini, un message apparaît sur l'appareil Edge.
Personnalisation des champs de données
Cette procédure contient des instructions concernant l'appareil Edge 500.
1 Maintenez enfoncé le bouton MENU. 2 Sélectionnez Paramètres > Paramètres du vélo > Champs de données. 3 Sélectionnez une page. 4 Sélectionnez le nombre de champs de données à afficher sur la page. 5 Sélectionnez un champ de données.
Champs de données de puissance
REMARQUE : cette liste contient les champs de données de puissance pour les appareils Edge 810 et 510. Si vous disposez d'un autre appareil compatible, consultez le manuel d'utilisation de cet appareil.
Cadence : tours de manivelle par minute ou foulées par minute. Notre appareil doit être connecté à un accessoire mesurant la cadence.
Cadence - Circuit : cadence moyenne pour le circuit en cours.
Cadence - Moyenne : cadence moyenne pour l'activité en cours.
Équilibre : équilibre de puissance gauche/droite actuel.
Equilibre - Circuit : équilibre de puissance gauche/droite moyen pour le circuit en cours.
Equilibre - Moyenne : équilibre de puissance gauche/droite moyen pour l'activité en cours.
Equilibre - Moyenne 10 s : moyenne de déplacement de 10 secondes de l'équilibre de puissance gauche/droite.
Equilibre - Moyenne 30 s : moyenne de déplacement de 30 secondes de l'équilibre de puissance gauche/droite.
Équilibre - Moyenne 3 s : moyenne de déplacement de 3 secondes de l'équilibre de puissance gauche/droite.
Marche/Arrêt: puissance actuelle en watts.
Puissance - % FTP : puissance actuelle sous forme de pourcentage du seuil fonctionnel de puissance.
Puissance - Circuit : puissance moyenne pour le circuit en cours.
Puissance - Dernier circuit : puissance moyenne pour le dernier circuit réalisé.
Puissance - IF : la Intensity Factor™ pour l'activité en cours.
Puissance - kJ : activités cumulées réalisée (puissance) en kilojoules.
Puissance - Maximale : puissance maximale pour l'activité en cours.
Puissance - Moyenne : puissance moyenne pour l'activité en cours.
Puissance - Moyenne 10 s : moyenne de déplacement de 10 secondes de la puissance.
Puissance - Moyenne 30 s : moyenne de déplacement de 30 secondes de la puissance.
Puissance - Moyenne 3 s : moyenne de déplacement de trois secondes de la puissance.
Puissance - NP : la Normalized Power™ pour l'activité en cours.
Puissance - NP circuit : la Normalized Power moyenne pour le circuit en cours.
Puissance - NP dernier circuit : la Normalized Power moyenne pour le dernier circuit réalisé.
Puissance - TSS : la Training Stress Score™ pour l'activité en cours.
Puissance - Watts/kg : puissance en watts par kilogramme.
Zone de puissance : zone de puissance actuelle (1 à 7) basée sur votre seuil fonctionnel de puissance (FTP) ou sur vos paramètres personnalisés.
Mise à jour du logiciel à l'aide de vector updater
Afin de pouvoir exécuter l'application Vector Updater, vous devez disposer d'une USB ANT Stick (incluse), d'une connexion Internet et les boîtiers de pédale doivent être équipés de piles en bon état.
1 Rendez-vous sur le site www.garmin.com/vectorowner, puis téléchargez l'application Vector Updater. 2 Approchez le Vector à portée de l'ordinateur (3 m). 3 Lancez l'application Vector Updater, puis suivez les instructions à l'écran.
Conseils relatifs à l'utilisation de vector updater
Si Vector Updater ne fonctionne pas correctement, vous pouvez utiliser ces astuces.
- Insérez la USB ANT Stick dans un port USB de votre ordinateur. Les concentrateurs USB ne sont pas recommandés.
- Si vous exécutez également l'application ANT Agent™ sur votre ordinateur, vous pouvez insérer une autre USB ANT Stick ou fermer l'application ANT Agent.
- Si Vector Updater ne parvient pas à détecter votre appareil dans un délai de deux minutes, retirez les piles de chaque
boîtier de pédale, patientez pendant 20 secondes, puis remettez les piles en place.
Si Vector Updater ne détecte toujours pas votre appareil, vous devez installer de nouvelles piles dans chaque boîtier de pédale.
Périphériques tiers
Pour obtenir une liste des périphériques compatibles avec le Vector, rendez-vous sur le site www.garmin.com/vectorowner.
batterie
autonomie 5
type 5
boîtiers de pédale 1,4,5
cales 2
caractéristiques techniques 5
champs de données 3,6
Compatibilité 7
couplage 2,6
données
stockage 3
transfert 3
Edge 2,6
Enregistrement de l'appareil 5
Enregistrement du produit 5
entrainement 3
étalonnage 2,3,6
Garmin Connect 3
Stockage de données 3
historique 3
Transfert vers l'ordinateur 3
Installation 1, 2
Logiciel, mise à jour 7
mémoire 3
Mises à jour, logiciel 7
Nettoyage de l'appareil 4
outils 1
pédales 1-4
Personnalisation de l'appareil 3, 6
Pièces de rechange 4
pile
autonomie 5
replacement 5
puissance 3
Résistance à l'eau 5
Stockage de données 3
Stockage de l'appareil 4,5
USB, déconnexion 4
USB ANT Stick 5,7
| 913-397-8200 1-800-800-1020 | 0808 238 0000 +44 (0) 870 8501242 |
| 1-866-429-9296 | +43 (0) 820 220230 |
| +32 2 672 52 54 | +385 1 5508 272 +385 1 5508 271 |
| +420 221 985466 +420 221 985465 | +45 4810 5050 |
| +358 9 6937 9758 | +331 55 69 33 99 |
| +39 02 36 699699 | (+52) 001-855-792-76 |
| 0800 0233937 | +47 815 69 555 |
| 00800 4412 454 +44 2380 662 915 | (+35) 1214 447 460 |
| +386 4 27 92 500 | 0861 GARMIN (427 6 +27 (0)11 251 9999 |
| +34 93 275 44 97 | +49 (0)180 6 427646 20 ct./Anruf. a. d. deutschen Festnetz, Mobilfunk max. 60 ct./Anruf |
| +46 7744 52020 |
Olathe, Kansas 66062, États-Unis
Southampton, Hampshire, SO40 9LR, Royaume-Uni
Garmin Corporation
