PCE-AX1800 - Carte réseau ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau Wi-Fi interne PCIe
Marque	ASUS
Modèle	PCE-AX1800
Norme Wi-Fi	Wi-Fi 6 (802.11ax)
Bandes de fréquence	2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 1800 Mbps (600 Mbps sur 2,4 GHz + 1200 Mbps sur 5 GHz)
Bluetooth	Bluetooth 5.0
Interface	PCIe 2.0 x1
Antennes	2 antennes externes détachables
Sécurité sans fil	WPA3, WPA2, WPA
Dimensions (approx.)	120 x 20 x 80 mm
Poids (approx.)	30 g
Alimentation	Via le slot PCIe
Systèmes d'exploitation supportés	Windows 10, Windows 11
Température de fonctionnement	0°C à 40°C
Entretien	Nettoyer avec un chiffon sec et doux. Éviter les liquides.
Précautions d'emploi	Maintenir une distance d'au moins 15 cm des implants médicaux. Utiliser en intérieur sur la bande 5 GHz.

FOIRE AUX QUESTIONS - PCE-AX1800 ASUS

Comment installer la carte réseau PCE-AX1800 ?

Éteignez l'ordinateur, débranchez le câble d'alimentation, ouvrez le boîtier, insérez la carte dans un slot PCIe libre, fixez-la avec une vis, puis allumez l'ordinateur. Installez les pilotes depuis le CD fourni ou le site Web d'ASUS.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec Windows 10 et Windows 11. Les pilotes pour d'autres systèmes ne sont pas officiellement fournis.

Comment connecter les antennes ?

Vissez les deux antennes fournies sur les connecteurs RP-SMA à l'arrière de la carte. Orientez-les verticalement pour une meilleure réception.

Puis-je utiliser le Bluetooth avec cette carte ?

Oui, la carte intègre le Bluetooth 5.0. Assurez-vous de connecter le câble USB interne (fourni) à un connecteur USB 2.0 de la carte mère pour activer le Bluetooth.

Que signifient les voyants LED ?

Le voyant vert indique que la carte est sous tension. Le voyant clignotant indique une activité réseau. Consultez la notice pour plus de détails.

Où télécharger les pilotes ?

Rendez-vous sur le site d'ASUS, recherchez 'PCE-AX1800' dans la section Support, puis téléchargez les pilotes pour votre système d'exploitation.

Quelle est la portée du Wi-Fi ?

La portée dépend de l'environnement. En intérieur, comptez environ 30 à 50 mètres en 2,4 GHz et 15 à 30 mètres en 5 GHz. Les obstacles réduisent la portée.

Comment basculer entre les bandes 2,4 GHz et 5 GHz ?

La carte gère automatiquement les deux bandes. Vous pouvez configurer des SSID séparés dans les paramètres du routeur ou utiliser le gestionnaire de réseau de Windows pour choisir une bande.

La carte est-elle compatible avec le Wi-Fi 6 ?

Oui, elle supporte la norme 802.11ax (Wi-Fi 6) et est rétrocompatible avec les normes précédentes (a/b/g/n/ac).

Que faire si la carte n'est pas détectée ?

Vérifiez que la carte est correctement insérée et que les pilotes sont installés. Essayez un autre slot PCIe. Vérifiez dans le BIOS que le slot n'est pas désactivé.

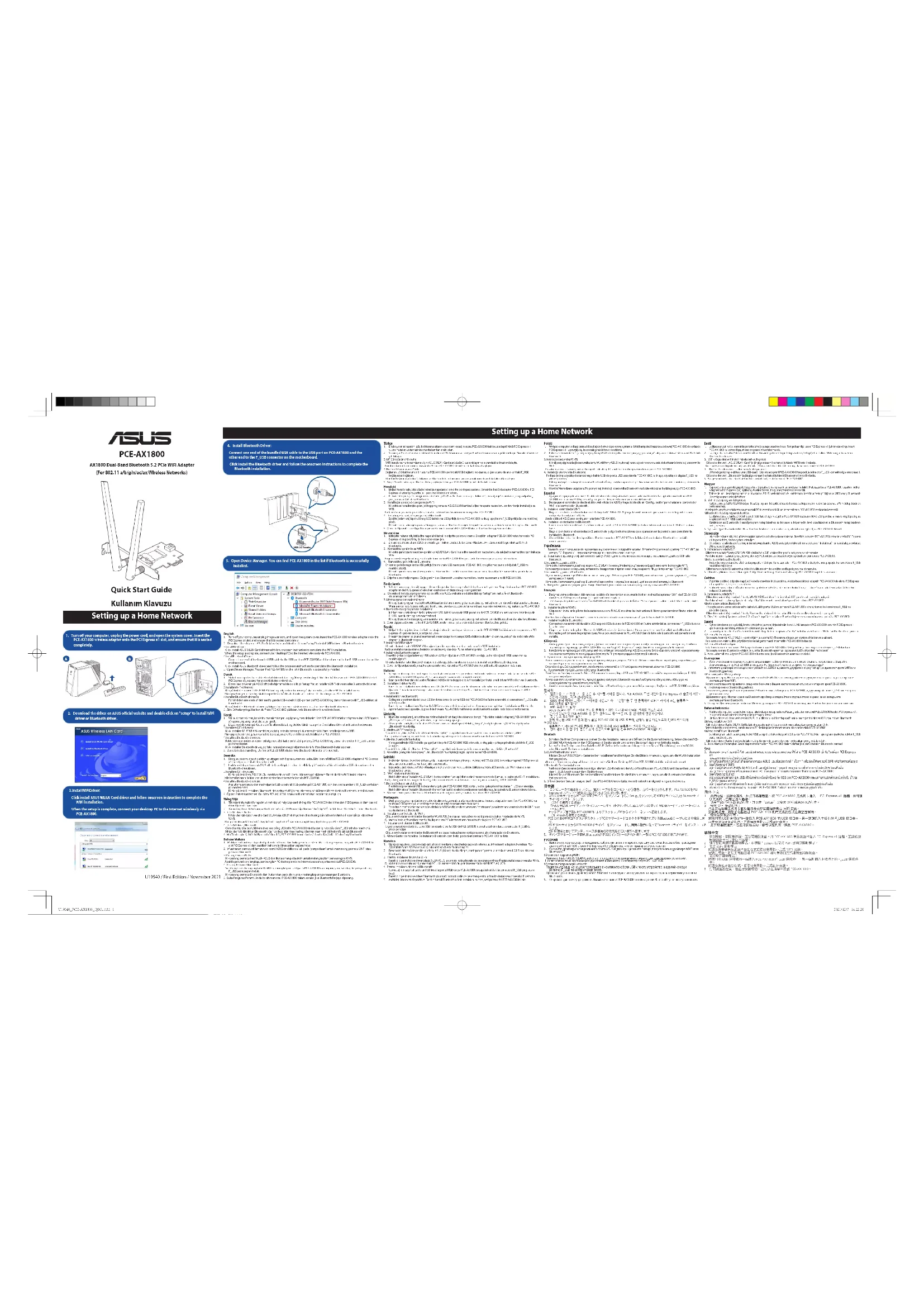

MODE D'EMPLOI PCE-AX1800 ASUS

Déclaration de conformité de Innovation, Sciences et Développement économique

Canada (ISED)

Le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada

applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

La bande 5150 – 5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les

risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux. CAN ICES-002/NMB-003

CAN ICES-3 (B)/NMB-3 (B)

Informations concernant l'exposition aux fréquences radio (RF)

La puissance de sortie émise par cet appareil sans fil est inférieure à la limite d'exposition aux fréquences radio d'Industrie Canada (IC). Utilisez l'appareil sans fil de façon à minimiser les contacts humains lors d'un

fonctionnement normal.

Cet appareil a été évalué et démontré conforme aux limites de DAS (Débit d'absorption spécifique) d'IC

lorsqu'il est installé dans des produits particuliers qui fonctionnent dans des conditions d'exposition à des appareils portables (les antennes doivent être situées à plus de 20 cm de votre corps).

des appareils portables (les antennes doivent être situées à plus de 20 cm de votre corps).

L'utilisation de cet appareil est autorisée au Canada. Pour consulter l'entrée correspondant à l'appareil dans la liste d'équipement radio (REL - Radio Equipment List) d'Industrie Canada, rendez-vous sur: http://www.ic.gc.ca

Pour des informations supplémentaires concernant l'exposition aux fréquences radio au Canada, rendez-vous

sur : http://www.ic.gc.ca/esc/sibe/smf-gst.nsf/eng/sf08/92.html

Utilisation à l'extérieur

Ce tableau est établi conformément à SJ/T 11354. ○ : indique que la teneur de cette substance nocive dans tous les matériaux homogènes de cette pièce est inférieure à la limite spécifiée dans GB/T 26572. × : indique que la teneur de cette substance nocive dans au moins un des matériaux homogènes de cette pièce dépasse la limite spécifiée dans GB/T 26572. Ce tableau ne concerne que la période d'utilisation écologique, et non les conditions normales d'utilisation. Précautions d'emploi de l'appareil : soyez particulièrement vigilant quant à votre sécurité lors de l'utilisation de cet appareil dans certains lieux (les avions, les aéroports, les hôpitaux, les stations-service et les garages professionnels). Évitez d'utiliser cet appareil à proximité de dispositifs médicaux implantés. Si vous portez un implant électronique (stimulateurs cardiaques, pompes à insuline, neurostimulateurs...), veuillez impérativement respecter une distance minimale de 15 centimètres entre cet appareil et votre corps pour réduire les risques d'interférence. Utilisez cet appareil dans de bonnes conditions de réception pour minimiser le niveau de rayonnement. Ce n'est pas toujours le cas dans certaines zones ou situations, notamment dans les parkings souterrains, les ascenseurs, en train ou en voiture, ou tout simplement dans un secteur mal couvert par le réseau. Tenez cet appareil à distance des femmes enceintes et du bas-ventre des adolescents.

SYSTÈMES D'ORAGE

Déclaration de la Communauté Européenne

Déclaration simplifiée de conformité de l'UE

ASUSTek COMPUTER INC. déclare par la présente que cet appareil est conforme aux critères essentiels et autres clauses pertinentes

de la directive 2014/53/UE. La déclaration de conformité de l'UE peut être téléchargée à partir du site internet suivant : https://www.asus.com/fr/support/

Déclaration de conformité (Directive relative à l'écoconception 2009/125/CE)

Déclaration de conformité (Directive sur l'écoconception 2009/125/CE) Conformité totale aux exigences d'économie d'énergie selon JCI 1378/2008 et JUW 800/2013. Séquence Fas

Conformité aux exigences d'économie d'énergie (en 12.3/2000) et (se 10.1/2013). Lorsque l'appareil est en mode Networked Standby, son panneau d'E/S et son interface réseau sont en mode veille et peuvent ne pas fonctionner correctement.

Pour sortir l'appareil du mode veille, appuyez sur le bouton Wi-Fi, LED, de réinitialisation ou WPS.

Cet équipement a été testé et s'est avéré conforme aux limites établies par l'UE en matière d'exposition aux radiations dans un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance de 21 cm entre la source de

CHRONIINDIC: NON-COLLOE, OCL équichelle dont CCL induit, et d'Etude WEC ont minimisé à 31 oct le distance d'oule sur le source de rayonnement et votre corps.

Tous les modes de fonctionnement

2,4 GHz : 802.11b, 802.11g, 802.11n (HT20), 802.11n (HT40), 802.11ax (VHT20), 802.11ac (VHT40), 802.11ax (HE20), 802.11ax (HE40),

BT LE, BT EDR C City: 062 Hrs. 062 Hrs. MT40; 062 Hrs. MT40; 063 Hrs. 01/NT20; 063 Hrs. 01/NT40; 062 Hrs. 05/NT20; 062 Hrs. 01/NT160

5 GHz: 802.11a, 802.11n (HT20), 802.11n (HT40), 802.11ac (VHT20), 802.11ac (VHT40), 802.11ac (VHT80), 802.11ac (VHT160).

La fréquence, le canal et la puissance maximale transmise de l'UE sont listés ci-dessous :

2400-2483,5 (BT LE / BT EDR): 5,98 dBm

2400-2483,5 MHz (1-13): OFDM: 19,97 dBm (99,3 mW); CCK: 19,73 dBm (93,9 mW)

U19S40_PCE-AX1800_QSG.indd 4

5150-5250 MHz [36-48]: 22,98 dBm (198 mW)

5250-5350MHz (52-64): 22.99 dBm (199 mW)

5470-5725MHz (100-140): 29,98 dBm (995 mW)

L'adaptateur doit être installé à proximité de l'équipement et être aisément accessible.

Dans la plage de fréquence 5150-5350 MHz, le Wi-Fi est restreint à une utilisation en intérieur dans les pays listés dans le tableau.

Consignes de sécurité

Consignes de sécurité

Utilisez ce produit dans un environnement dont la température ambiante est comprise entre 0°C (32°F) et 40°C (104°F).

- Référez-vous à l'étiquette située au dessous du produit pour vérifier que l'adaptateur secteur répond aux exigences de la réglementation en vigueur.

NE PAS placer sur une surface instable ou inclinée. Contactez le service après-vente en cas de problème.

Ne pas obstruer les ouvertures de ventilation. Évitez de placer le produit à proximité de sources de chaleur ou d'humidité. Respectez les distances de sécurité.

NE PAS exposer l'appareil à la pluie ou à l'humidité, tenez-le à distance des liquides. NE PAS utiliser le modem lors d'un orage. NE PAS bloquer les ouvertures destinées à la ventilation du système pour éviter que celui-ci ne surchauffe.

NE PAS utiliser de cordons d'alimentation, d'accessoires ou autres périphériques endommagés.

Si l'adaptateur est endommagé, n'essayez pas de le réparer vous-même. Contactez un technicien électrique qualifié ou le

revendeur.

Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au

- NE PAS placer cet équipement à une hauteur supérieure à 2 mètres.
