EliteDisplay E240q - Moniteur HP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Écran 23,8 pouces, résolution QHD (2560 x 1440), technologie IPS, temps de réponse de 5 ms, luminosité de 250 cd/m², contraste de 1000:1.
Connectivité	Ports HDMI, DisplayPort, VGA, USB 3.0, USB-C.
Utilisation	Idéal pour le travail de bureau, la conception graphique et les environnements multitâches.
Réglages ergonomiques	Réglage en hauteur, inclinaison, pivot et rotation.
Consommation énergétique	Consommation en mode actif : 25 W, en veille : 0,5 W.
Maintenance et nettoyage	Utiliser un chiffon doux et sec pour le nettoyage de l'écran, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE et FCC, équipé d'un filtre anti-éblouissement.
Informations générales	Garantie de 3 ans, support technique disponible, compatibilité avec les supports VESA.

FOIRE AUX QUESTIONS - EliteDisplay E240q HP

Comment connecter le HP EliteDisplay E240q à mon ordinateur ?

Vous pouvez connecter le moniteur à votre ordinateur en utilisant un câble HDMI, DisplayPort ou VGA. Assurez-vous de sélectionner la bonne source d'entrée sur le moniteur.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise murale fonctionne. Essayez également d'utiliser une autre prise ou un autre câble d'alimentation.

Comment ajuster la luminosité et le contraste du HP EliteDisplay E240q ?

Utilisez les boutons de navigation situés sur le moniteur pour accéder au menu OSD (On-Screen Display), puis sélectionnez 'Luminosité' ou 'Contraste' pour effectuer les ajustements.

Le moniteur affiche des couleurs incorrectes, que dois-je faire ?

Vérifiez les câbles de connexion pour vous assurer qu'ils sont bien en place. Vous pouvez également réinitialiser les paramètres d'affichage dans le menu OSD aux paramètres d'usine.

Comment monter le HP EliteDisplay E240q sur un support VESA ?

Retirez le pied du moniteur en utilisant un tournevis, puis fixez le moniteur au support VESA en utilisant les vis appropriées (non fournies). Assurez-vous que le support est compatible avec les dimensions VESA du moniteur (100 x 100 mm).

Mon moniteur clignote, que faire ?

Vérifiez les connexions du câble et essayez de le remplacer par un autre câble. Si le problème persiste, essayez de brancher le moniteur sur un autre ordinateur pour isoler le problème.

Comment activer le mode portrait sur le HP EliteDisplay E240q ?

Vous pouvez faire pivoter le moniteur en ajustant le pied si celui-ci le permet. Ensuite, assurez-vous de changer l'orientation dans les paramètres d'affichage de votre système d'exploitation.

Où puis-je trouver les pilotes pour le HP EliteDisplay E240q ?

Les pilotes peuvent être téléchargés sur le site officiel de HP dans la section 'Support' ou 'Téléchargements' en recherchant le modèle 'EliteDisplay E240q'.

Pourquoi le moniteur ne détecte-t-il pas le signal de l'ordinateur ?

Assurez-vous que le moniteur est allumé et que le bon port d'entrée est sélectionné. Vérifiez également le câble de connexion et essayez de le brancher sur un autre port de votre ordinateur.

Le son ne fonctionne pas sur le HP EliteDisplay E240q, que faire ?

Ce moniteur ne dispose pas de haut-parleurs intégrés. Si vous utilisez des haut-parleurs externes, vérifiez leur connexion et assurez-vous qu'ils sont allumés.

MODE D'EMPLOI EliteDisplay E240q HP

• Guide de l'utilisateur© 2015 Hewlett-Packard Development Company, L.P. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. Les informations contenues dans le présent document peuvent faire l'objet de modifications sans préavis. Les seules garanties applicables aux produits et services HP sont énoncées dans les déclarations de garantie expresse jointes à ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie supplémentaire. HP ne saurait être tenu responsable des éventuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions. Informations sur le produit Ce guide décrit les fonctionnalités qui sont communes à la plupart des modèles. Certaines fonctions peuvent ne pas être disponibles sur votre produit. Certaines fonctions peuvent ne pas être disponibles sur votre produit. Pour accéder au manuel de l'utilisateur le plus récent, accédez à la page http://www.hp.com/ supportet sélectionnez votre pays. Sélectionnez Pilotes et téléchargements, puis suivez les instructions à l’écran. Pour accéder au manuel de l'utilisateur le plus récent, accédez à la page http://www.hp.com/ supportet sélectionnez votre pays. Sélectionnez Pilotes et téléchargements, puis suivez les instructions à l’écran. Première édition : juillet 2015 Référence du document : 820350-051À propos de ce guide Ce guide fournit des informations sur les caractéristiques, l'installation et les spécifications techniques du moniteur. AVERTISSEMENT ! Indique une situation dangereuse pouvant entraîner des blessures graves voire mortelles. ATTENTION : Indique une situation dangereuse pouvant entraîner des blessures mineures ou de gravité modérée. REMARQUE : Contient des informations supplémentaires qui soulignent ou complètent les points importants du texte principal. ASTUCE : Fournit des conseils utiles pour terminer une tâche. Ce produit intègre la technologie HDMI. iiiiv À propos de ce guideSommaire 1 Mise en route p. 1
• Informations importantes sur la sécurité p. 1
• Composants et caractéristiques du produit p. 2
• Caractéristiques p. 2

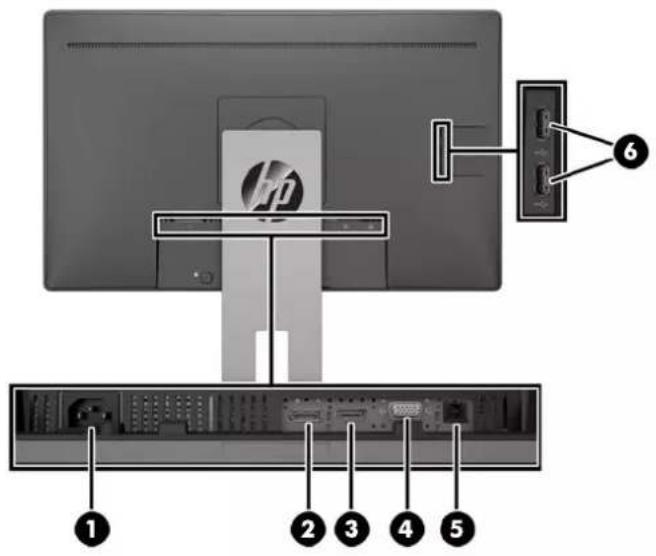

• Composants de la face arrière p. 3

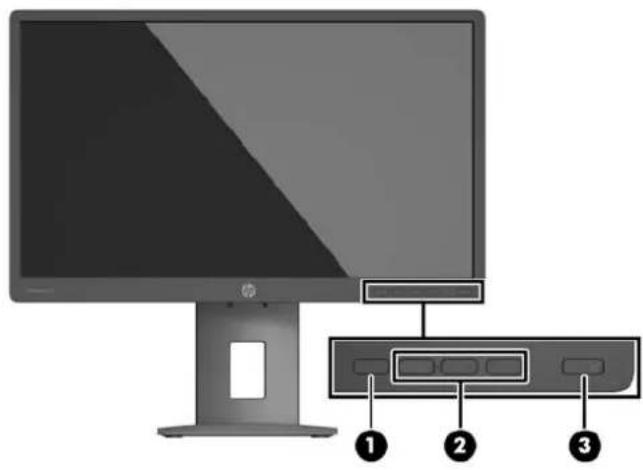

• Commandes du panneau avant p. 4
• Installation du moniteur p. 4
• Fixation du socle du moniteur p. 4

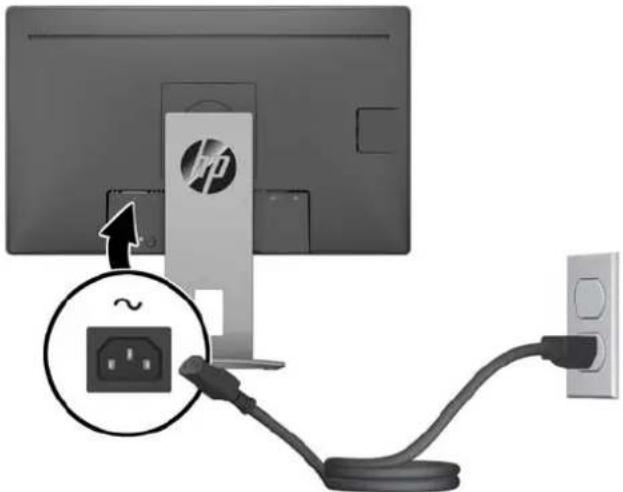

• Branchement des câbles p. 5
• Réglage du moniteur p. 9
• Mise sous tension du moniteur p. 11
• Retrait du socle du moniteur p. 12
• Montage de l'écran p. 12

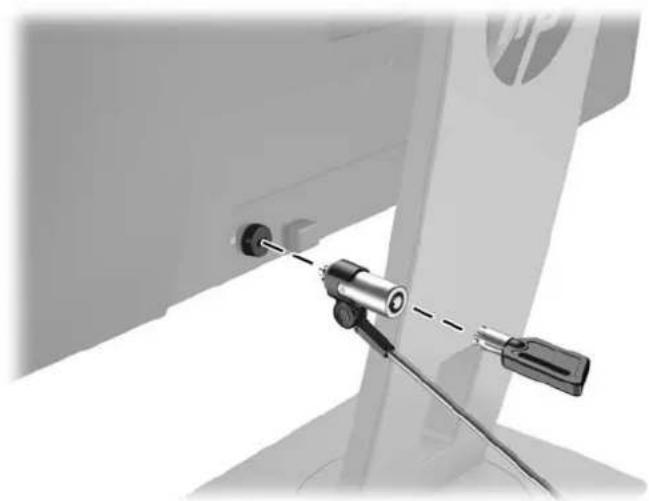

• Installation d’un verrou de sécurité p. 13
• 2 Fonctionnement du moniteur p. 15
• Logiciels et utilitaires p. 15
• Fichier d'informations p. 15
• Fichier de correspondance des couleurs (ICM) p. 15
• Installation des fichiers .INF et .ICM p. 16
• Installation à partir du disque optique p. 16
• Téléchargement depuis Internet p. 16
• Utilisation du menu d'affichage à l'écran (OSD) p. 17
• Affectation des boutons de fonction p. 17
• Utilisation du mode Veille automatique p. 19
• 3 Support et dépannage p. 20
• Résolution des problèmes communs p. 20
• Utilisation de la fonction d'ajustement automatique (entrée analogique) p. 21
• Amélioration de la qualité de l'image (entrée analogique) p. 22
• Verrouillage des boutons p. 24
• Support produit p. 24
• Avant d'appeler le service d'assistance technique p. 24

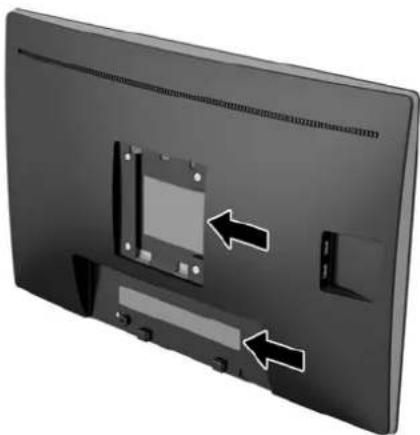

• Emplacement du numéro de série et de référence du produit p. 25
• v4 Entretien du moniteur p. 26
• Directives d'entretien p. 26
• Nettoyage du moniteur p. 26
• Expédition du moniteur p. 26
• Annexe A Caractéristiques techniques p. 27
• Modèle 50,8 cm / 20 pouces p. 27
• Modèle 54,61 cm / 21,5 pouces p. 27
• Modèle 58 cm / 23 pouces p. 28
• Modèle 60,45 cm / 23,8 pouces p. 28
• Modèle 60,45 cm / 23,8 pouces - Qualité HD p. 29
• Modèle 61 cm / 24 pouces p. 30
• Modèle 68,47 cm / 27 pouces - Qualité HD p. 30
• Résolutions d'affichage prédéfinies p. 31
• Modèle 50,8 cm / 20 pouces p. 31
• Modèle 54,61 cm / 21,5 pouces p. 31
• Modèle 58 cm / 23 pouces p. 32
• Modèle 60,45 cm / 23,8 pouces p. 32
• Modèle 60,45 cm / 23,8 pouces - Qualité HD p. 32
• Modèle 61 cm / 24 pouces p. 33
• Modèle 68,47 cm / 27 pouces - Qualité HD p. 33
• Entrée dans les modes utilisateur p. 35
• Fonction d’économie d’énergie p. 35
• Annexe B Accessibilité p. 36
• Technologies d'assistance prises en charge p. 36
• Contacter l'assistance technique vi1Mise en route Informations importantes sur la sécurité Un cordon d'alimentation secteur est fourni avec l'écran. Si vous vous servez d'un autre cordon, utilisez uniquement une source d'alimentation et prise adaptées à cet écran. Pour plus d'informations sur le jeu de cordons d'alimentation à utiliser avec le moniteur, reportez-vous aux Informations sur le produit fournies sur votre disque optique ou dans la documentation incluse. AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels : p. 36

• Branchez le cordon d’alimentation sur une prise secteur facilement accessible à tout moment.

• Mettez l’ordinateur hors tension en débranchant le cordon d'alimentation de la prise secteur.

• Si le cordon d'alimentation dispose d'une fiche tripolaire, branchez-le sur une prise tripolaire reliée à la terre. Ne désactivez pas la broche de mise à la terre du cordon d'alimentation, en branchant un adaptateur à 2 broches par exemple. Cette broche représente une protection importante. Pour votre sécurité, ne placez rien sur le cordon d'alimentation ou sur tout autre câble. Arrangez-les de telle façon que personne ne puisse accidentellement les piétiner ou trébucher dessus. Pour réduire tout risque de blessure grave, lisez le manuel électronique intitulé Sécurité et ergonomie de l'environnement de travail. Ce guide explique comment agencer correctement un poste de travail et comment s'installer confortablement devant un ordinateur. Il contient également des informations importantes sur la sécurité électrique et mécanique. Ce manuel est disponible sur le Web à l’adresse http://www.hp.com/ergo. ATTENTION : Pour la protection du moniteur et de l'ordinateur, branchez les cordons d'alimentation de l'ordinateur et de ses périphériques (moniteur, imprimante, scanner) sur un dispositif de protection contre les surtensions, tel qu'une multiprise ou un onduleur. Toutes les multiprises ne protègent pas contre les surtensions ; cette fonction doit être spécifiquement mentionnée sur l'étiquette de la prise. Choisissez une multiprise dont le fabricant garantit le remplacement des produits endommagés en cas de dysfonctionnement de la protection contre les surtensions. Utilisez des meubles de taille appropriée et conçus pour soutenir correctement votre écran à cristaux liquides HP. AVERTISSEMENT ! Les écrans à cristaux liquides qui sont placés de manière inappropriée sur des commodes, des bibliothèques, des étagères, des bureaux, des haut-parleurs ou des tiroirs pourraient tomber et entraîner des blessures. Acheminez tous les cordons et câbles connectés à l'écran à cristaux liquides de manière à ce qu'ils ne puissent pas être tirés, attrapés ou arrachés. Veillez à ce que l'intensité totale en ampères des appareils branchés sur la prise électrique n'excède pas l'intensité nominale de la prise, et que l'intensité totale en ampères des appareils branchés sur le cordon d'alimentation n'excède pas l'intensité nominale du cordon. Vérifiez les valeurs mentionnées sur l'étiquette des capacités électriques afin de déterminer l'intensité nominale (AMPS ou A) de chaque appareil. Installez le moniteur près d'une prise secteur à laquelle vous pouvez accéder facilement. Déconnectez le moniteur en saisissant la fiche d'une main ferme et en la retirant de la prise secteur. Ne déconnectez jamais le moniteur en tirant sur le cordon d'alimentation. Ne faites pas tomber le moniteur et ne le posez pas sur une surface instable. Informations importantes sur la sécurité 1REMARQUE : Ce produit est adapté au divertissement. Veillez à placer l'écran dans un environnement lumineux et contrôlé afin d'éviter les interférences avec la lumière et les surfaces lumineuses environnantes qui pourraient entraîner des reflets gênants sur l'écran. Composants et caractéristiques du produit Caractéristiques Voici quelques caractéristiques de l'écran :

Moniteur disposant d'une diagonale d'écran de 50,8 cm (20 pouces) d'une résolution de 1600 x 900, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Moniteur disposant d'une diagonale d'écran de 54,61 cm (21,5 pouces) d'une résolution de 1920 x 1080, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Moniteur disposant d'une diagonale d'écran de 58 cm (23 pouces) d'une résolution de 1920 x 1080, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Moniteur disposant d'une diagonale d'écran de 60,45 cm (23,8 pouces) d'une résolution de 1920 x 1080, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Moniteur disposant d'une diagonale d'écran de 60,45 cm (23,8 pouces) d'une résolution de 2560 x 1440, avec prise en charge des résolutions inférieures inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Moniteur disposant d'une diagonale d'écran de 61 cm (24 pouces) d'une résolution de 1920 x 1200, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Moniteur disposant d'une diagonale d'écran de 68,47 cm (27 pouces) d'une résolution de 2560 x 1440, avec prise en charge des résolutions inférieures inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine

Écran antireflet avec rétroéclairage LED

Angle large favorisant le visionnage en position assise, debout ou de côté

Possibilité de régler l'inclinaison

Possibilité de faire pivoter l'écran de l'orientation paysage en orientation portrait

Possibilité de réglage de l'angle de rotation et de la hauteur

Socle amovible permettant diverses solutions de montage pour moniteur

Entrées vidéo DisplayPort et VGA (câbles fournis)

Une entrée vidéo HDMI (High-Definition Multimedia Interface) (câble non fourni)

Concentrateur USB 2.0 avec un port de liaison montante (vers un ordinateur) et deux ports de liaisons descendantes (vers des périphériques USB)

Câble USB fourni pour connecter le concentrateur USB du moniteur au connecteur USB de l'ordinateur

Fonction Plug and Play si celle-ci est prise en charge par votre système d'exploitation

Emplacement de sécurité à l'arrière du moniteur pour câble antivol optionnel 2 Chapitre 1 Mise en route● Réglages à l'écran (On-Screen Display, OSD) en plusieurs langues facilitant le réglage et l'optimisation de l'écran

HP Display Assistant pour configurer les paramètres du moniteur et activer les fonctions de dissuasion d'usurpation (reportez-vous au HP Display Assistant User Guide (Manuel de l'utilisateur de HP Display Assistant) inclus sur le disque optique fourni avec votre moniteur)

Protection anticopie HDCP (High Bandwidth Digital Content Protection) sur toutes les entrées numériques

Disque optique du logiciel et de documentation contenant les pilotes du moniteur et la documentation du produit

Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique REMARQUE : Pour des informations sur la sécurité et les réglementations, reportez-vous aux Informations sur le produit fournies sur votre disque optique ou dans la documentation incluse. Pour obtenir les mises à jour du manuel de l'utilisateur de votre produit, rendez-vous sur http://www.hp.com/support, puis sélectionnez votre pays. Sélectionnez Pilotes et téléchargements, puis suivez les instructions à l’écran. Composants de la face arrière Élément Fonction 1 Connecteur d’alimentation Permet de raccorder le cordon d'alimentation au moniteur. 2 Connecteur DisplayPort Connecte le câble DisplayPort au moniteur. 3 Connecteur HDMI Connecte le câble HDMI au moniteur. 4 Connecteur VGA Connecte le câble VGA au moniteur. 5 Connecteur USB 2.0 montant Permet de relier l'appareil source et le moniteur à l'aide d'un câble du concentrateur USB. 6 Connecteurs USB Connecte les périphériques USB au moniteur. Composants et caractéristiques du produit 3Commandes du panneau avant Commande Fonction 1 Bouton Menu Ouvre et ferme le menu d’affichage à l’écran (OSD). REMARQUE : Pour activer le bouton Menu et les boutons de fonction, appuyez sur un des boutons afin que le nom des boutons s'affichent à l'écran. 2 Boutons de fonction Utilisez ces boutons pour naviguer dans le menu d’affichage à l’écran (OSD) selon les indicateurs situés à côté des boutons activés lorsque le menu d’affichage à l’écran (OSD) est ouvert. REMARQUE : Vous pouvez reconfigurer les boutons de fonction dans le menu OSD pour sélectionner rapidement les opérations plus couramment utilisées. Consultez la section Affectation des boutons de fonction à la page 17 pour en savoir plus. 3 Interrupteur d'alimentation Permet d'allumer et d'éteindre le moniteur. REMARQUE : Pour afficher le simulateur du menu OSD, rendez-vous sur la Bibliothèque multimédia traitant du Service de réparation pour les clients de HP : http://www.hp.com/go/sml. Installation du moniteur Fixation du socle du moniteur ATTENTION : Ne touchez pas la surface du panneau LCD. La pression sur le panneau peut entraîner la non- uniformité des couleurs ou la désorientation des cristaux liquides. Si cela se produit, l'écran ne pourra reprendre son état normal.

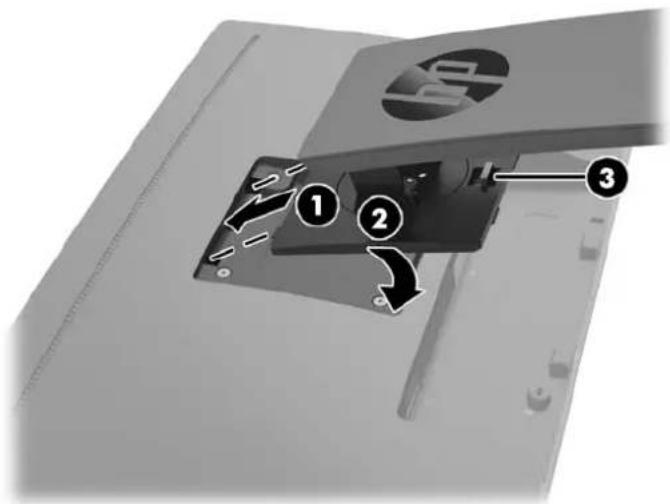

1. Placez l'écran face vers le bas sur une surface plane recouverte d'un tissu sec et doux.

2. Faites glisser le bord supérieur de la plaque de montage (1) sur le socle sous le rebord supérieur de

l'encoche en arrière du panneau.

3. Abaissez le bas de la plaque de montage du socle (2) dans l'encoche jusqu'à ce qu'elle s'enclenche.

4 Chapitre 1 Mise en route4. Le loquet (3) est libéré lorsque le socle est bien en place. Branchement des câbles REMARQUE : Le moniteur est livré avec certains câbles. Tous les câbles mentionnés dans cette section ne sont pas forcément fournis avec le moniteur.

1. Placez le moniteur près de l'ordinateur, dans un endroit pratique et bien ventilé.

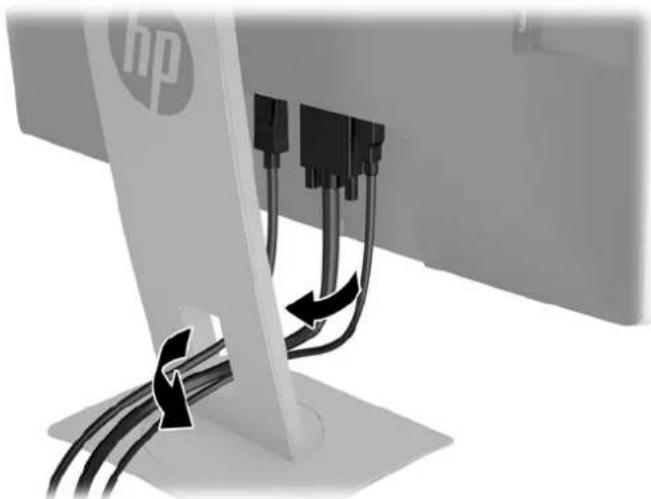

2. Avant de brancher les câbles, acheminez-les à travers le trou prévu à cet effet au centre du socle.

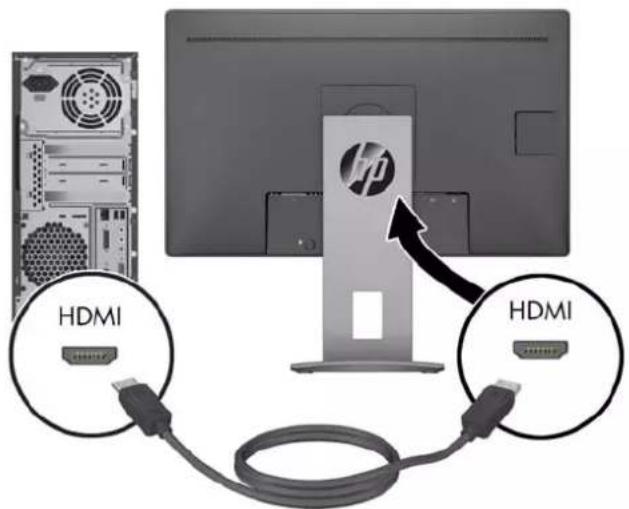

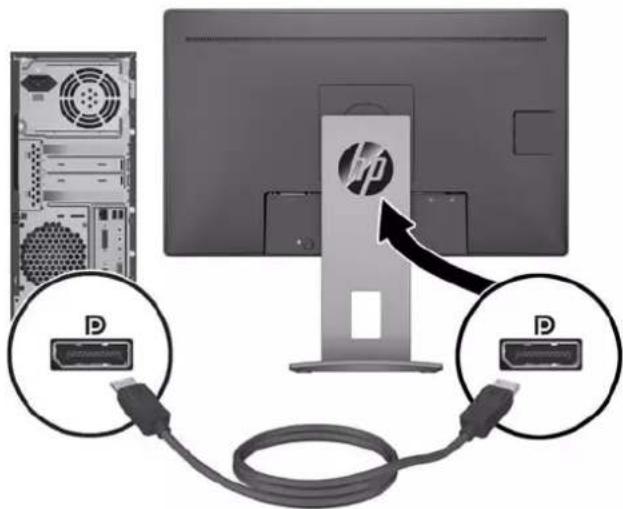

3. Connectez un câble vidéo.

REMARQUE : Les entrées recevant un signal vidéo valide sont détectées automatiquement par l'écran. Vous pouvez sélectionner les entrées en appuyant sur le bouton Menu pour accéder au menu de réglage à l'écran (OSD) et en sélectionnant Contrôle des entrées.

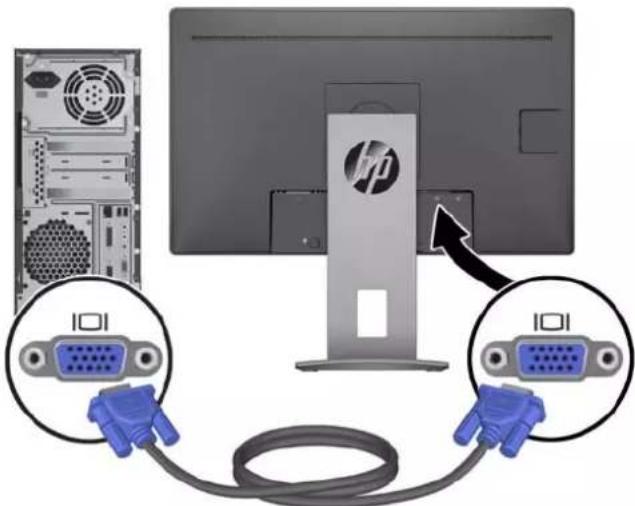

Branchez un câble VGA au connecteur VGA situé à l'arrière du moniteur et l'autre extrémité au connecteur VGA de l'appareil source. Installation du moniteur 5● Branchez un câble DisplayPort au connecteur d'entrée DisplayPort situé à l'arrière du moniteur et l'autre extrémité au connecteur DisplayPort de l'appareil source. 6 Chapitre 1 Mise en route● Branchez un câble HDMI au connecteur HDMI situé à l'arrière du moniteur et l'autre extrémité au connecteur HDMI de l'appareil source.

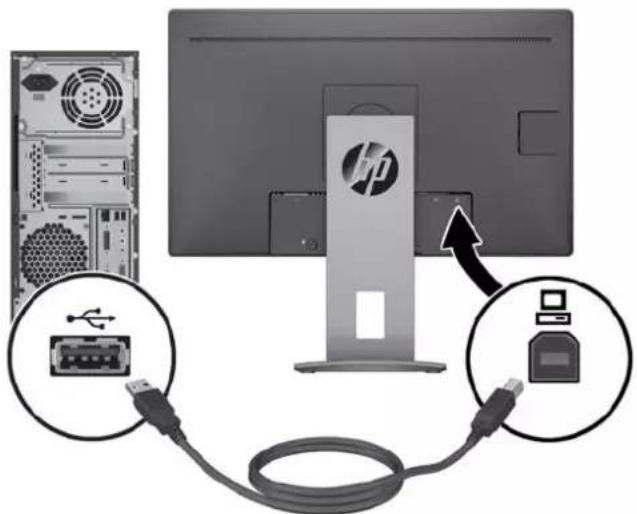

4. Reliez le connecteur de type B du câble USB montant au port USB montant situé à l'arrière du moniteur

et le connecteur de type A du câble au port USB descendant de l'appareil source. Installation du moniteur 75. Reliez une extrémité du cordon d'alimentation CA sur le connecteur d'alimentation situé à l'arrière du moniteur, et l'autre extrémité à une prise électrique alternatif. AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels : Ne neutralisez pas la connexion de terre du cordon d'alimentation. La prise de terre est un élément de sécurité essentiel. Branchez le cordon d'alimentation dans une prise secteur mise à la terre à laquelle vous pouvez accéder facilement et à tout moment. Mettez l’équipement hors tension en débranchant le cordon d'alimentation de la prise secteur. Pour votre sécurité, ne placez rien sur le cordon d'alimentation ou sur tout autre câble. Arrangez-les de telle façon que personne ne puisse accidentellement les piétiner ou trébucher dessus. Ne tirez pas sur les cordons et câbles. Saisissez le cordon par la fiche lorsque vous débranchez le cordon d'alimentation de la prise secteur. 8 Chapitre 1 Mise en routeRéglage du moniteur

1. Inclinez l'écran vers l'avant ou vers l'arrière pour l'installer dans une position confortable, au niveau des

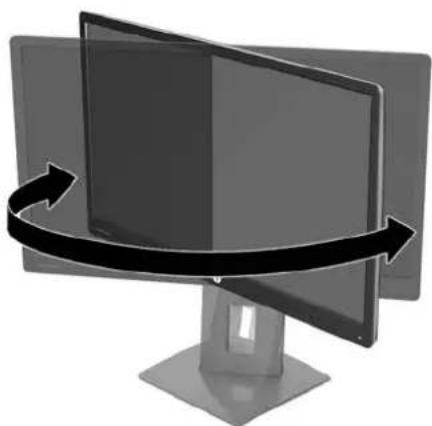

2. Faites pivoter l'écran vers la gauche ou la droite pour obtenir un meilleur angle de visionnage.

Installation du moniteur 93. Réglez la hauteur de l'écran de votre station de travail sur une position confortable. Le coin supérieur du cadre de l'écran ne doit pas dépasser une hauteur parallèle à celle de vos yeux. Un écran bénéficiant d'une position basse et inclinée est en général plus confortable pour les utilisateurs porteurs de lentilles de contact. L'écran doit être repositionné en fonction de la posture que vous adoptez au cours de votre journée de travail.

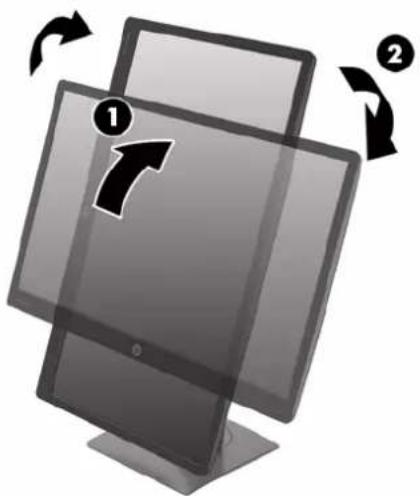

4. Vous pouvez faire pivoter l'écran de l'orientation paysage à l'orientation portrait en fonction de votre

utilisation. a. Soulevez l'écran jusqu'à ce qu'il atteigne sa hauteur maximale et inclinez-le vers l'arrière afin de pouvoir l'incliner complètement. b. Faites pivoter le moniteur de 90° dans le sens des aiguilles d'une montre de manière à passer de l'orientation paysage à l'orientation portrait. ATTENTION : Si le moniteur n'est pas complètement élevé au moment du pivotement, l'angle inférieur droit de l'écran heurtera le socle ; ce qui endommagerait l'écran. 10 Chapitre 1 Mise en routeREMARQUE : Pour afficher des informations sur l'écran en mode portrait, vous pouvez installer le logiciel HP Display Assistant inclus dans le disque optique du logiciel et de documentation. La position du menu OSD peut également être pivotée en mode portrait. Pour faire pivoter le menu OSD, accédez au menu OSD en appuyant sur le bouton Menu situé sur le panneau avant, puis sélectionnez OSD Control (Contrôle OSD) et Rotation de l'affichage. Mise sous tension du moniteur

1. Appuyez sur l'interrupteur d'alimentation sur l'ordinateur pour l'allumer.

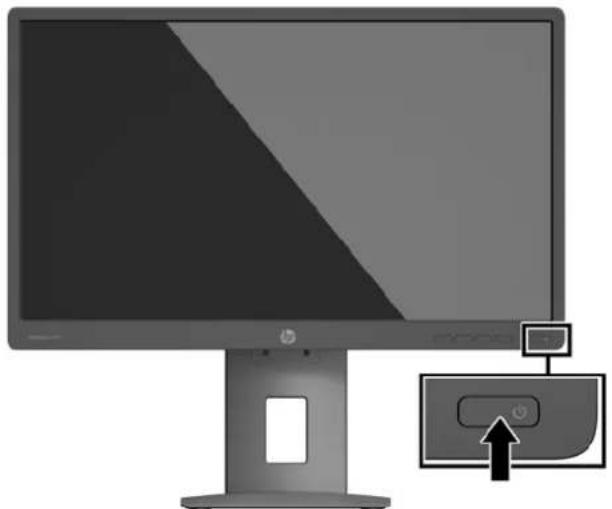

2. Appuyez sur l'interrupteur d'alimentation sur l'avant du moniteur pour l'allumer.

ATTENTION : Notez que l'image rémanente peut être endommagée si la même image statique est affichée sur un moniteur après 12 heures consécutives ou plus de non-utilisation. Pour éviter de tels dommages à votre écran, veillez à toujours activer un économiseur d'écran ou à éteindre le moniteur si ce dernier doit rester inutilisé pendant une période prolongée. La rémanence d'image est un état qui peut se produire sur tous les écrans LCD. Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie HP. REMARQUE : Si l'interrupteur d'alimentation ne répond pas, il se peut que la fonction de verrouillage de l'interrupteur d'alimentation soit activée. Pour désactiver cette fonction, maintenez enfoncé l'interrupteur d'alimentation de l'écran pendant 10 secondes. REMARQUE : Vous pouvez désactiver le témoin d'alimentation dans le menu de réglage à l'écran (OSD). Appuyez sur le bouton Menu situé sur le panneau avant du moniteur, puis sélectionnez Commande d'alimentation > Voyant d'alimentation > Désactivé. Lorsque le moniteur est sous tension, un message État du moniteur s'affiche pendant cinq secondes. Le message indique à quelle entrée correspond le signal actif actuel, l'état du réglage de la mise en source du commutateur automatique (activé ou désactivé ; le paramètre par défaut est Activé), la résolution de l'écran actuelle préréglée et la résolution de l'écran recommandée. L'écran recherche automatiquement une entrée active dans les entrées de signal et utilise celle-ci pour l'affichage. Installation du moniteur 11Retrait du socle du moniteur Le moniteur peut être séparé de son socle en vue de le fixer au mur, sur un bras pivotant ou un autre dispositif de fixation. ATTENTION : Avant de commencer à démonter le moniteur, assurez-vous qu'il est éteint et que tous les câbles sont déconnectés.

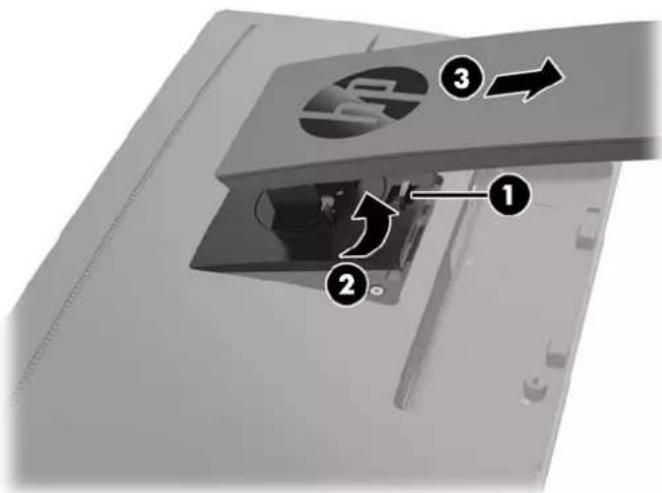

1. Déconnectez et retirez tous les câbles du moniteur.

2. Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et doux.

3. Poussez le loquet situé au centre inférieur du moniteur vers le haut (1).

4. Soulevez le bas du socle jusqu'à ce que la plaque de montage se dégage de l'encoche du panneau (2).

5. Faites glisser le socle pour le dégager de l'encoche (3).

Montage de l'écran L'écran peut être fixé sur un mur, un bras pivotant ou tout autre dispositif de montage. REMARQUE : Cet appareil peut être utilisé avec un support de montage mural de spécification UL ou CSA. Si le moniteur est certifié TCO, un câble d'alimentation blindé doit être branché à l'écran. L'utilisation d'un câble d'alimentation blindé satisfait aux critères de la certification TCO relative aux dispositifs d'affichage. Pour des informations sur les exigences de la certification TCO, rendez-vous sur le site www.tcodevelopment.com. ATTENTION : Le moniteur est compatible avec les trous de montage de 100 mm de la norme industrielle VESA. Pour fixer une solution de montage d'un autre fabricant sur l'écran, quatre vis de 4 mm de diamètre, d'un pas de 0,7 et de 10 mm de long sont nécessaires. N'utilisez pas de vis plus longues car elles pourraient endommager l'écran. Il est important de vérifier que la solution de montage du fabricant tiers est conforme à la norme VESA et est conçue pour supporter le poids de l'écran. Pour un fonctionnement optimal, il est essentiel d'utiliser les câbles d'alimentation et vidéo fournis avec le moniteur.

1. Séparez l'écran du socle. Retrait du socle du moniteur à la page 12 .

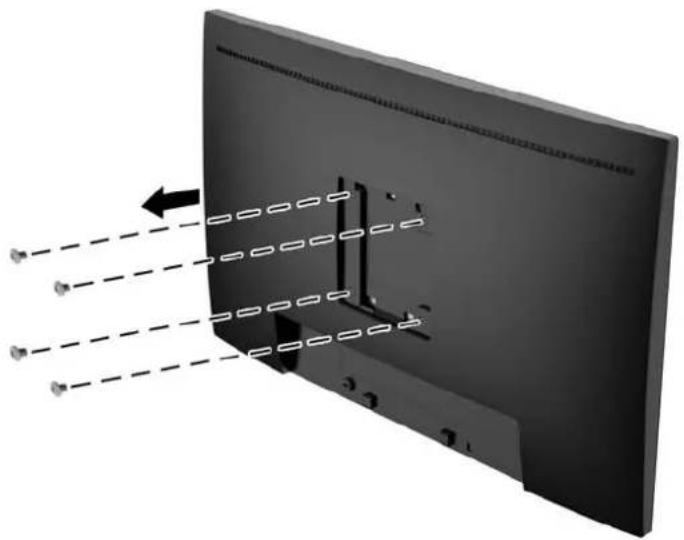

12 Chapitre 1 Mise en route2. Retirez les quatre vis des orifices VESA situés à l'arrière du panneau du moniteur.

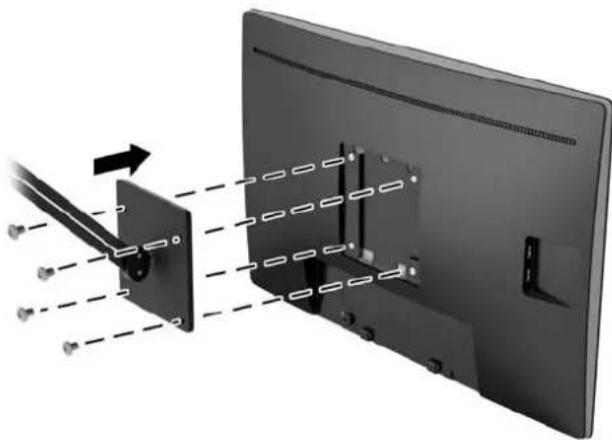

3. Installez la plaque de montage au mur ou au bras pivotant de votre choix en utilisant les quatre vis qui

ont été retirées des orifices VESA situés à l'arrière du panneau du moniteur. Installation d’un verrou de sécurité Vous pouvez sécuriser le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez HP. Installation du moniteur 1314 Chapitre 1 Mise en route2 Fonctionnement du moniteur Logiciels et utilitaires Le moniteur est livré avec un disque optique contenant des fichiers que vous pouvez installer sur votre ordinateur :

un fichier .INF (Information)

Fichiers ICM (Image Color Matching) (un pour chaque espace couleur calibré) Fichier d'informations Le fichier .INF définit les ressources qu'utilisent les systèmes d'exploitation Microsoft Windows pour assurer la compatibilité entre le moniteur et la carte graphique de l'ordinateur. Ce moniteur est prêt à l'emploi (compatible avec la fonctionnalité « plug and play » de Microsoft Windows) et fonctionnera correctement sans que vous ayez besoin d'installer au préalable le fichier .INF. Pour qu’il y ait compatibilité Plug & Play du moniteur, il faut que la carte graphique de l’ordinateur soit conforme à la norme VESA DDC2 et que le moniteur se connecte directement à la carte graphique. La fonction Plug & Play ne sera pas opérationnelle si vous disposez de connecteurs de type BNC distincts ou de gaines/boîtes de dérivation. Fichier de correspondance des couleurs (ICM) Les fichiers .ICM sont des fichiers de données utilisés par les applications graphiques afin de garantir une bonne correspondance des couleurs entre l'écran et une imprimante ou un scanner. Ce fichier est activé à partir de programmes graphiques qui prennent cette fonctionnalité en charge. REMARQUE : Le profil colorimétrique ICM est défini conformément au format spécifié par l'ICC (International Color Consortium). Logiciels et utilitaires 15Installation des fichiers .INF et .ICM Si vous avez déterminé que vous avez besoin des fichiers .INF et .ICM, vous pouvez les installer à partir du disque optique ou en les téléchargeant. Installation à partir du disque optique Pour installer les fichiers .INF et .ICM à partir du disque :

1. Introduisez le disque optique dans l'unité optique de l'ordinateur. Le menu du disque optique s'affiche.

2. Affichez le fichier informations du logiciel du moniteur HP.

3. Sélectionnez Install Monitor Driver Software (Installer le pilote du moniteur).

4. Suivez les instructions affichées.

5. Vérifiez dans le volet Affichage du Panneau de configuration Windows que la résolution et la fréquence

de rafraîchissement sont correctes. REMARQUE : Il se peut que vous ayez à installer manuellement les fichiers .INF ou .ICM munis d’une signature numérique à partir du disque optique en cas d’erreur d’installation. Reportez-vous au fichier d'informations du logiciel du moniteur HP sur le disque optique. Téléchargement depuis Internet Si vous n'avez pas d'ordinateur ou de périphérique source pourvu d'une unité optique, vous pouvez télécharger la dernière version des fichiers .INF et .ICM depuis le site Web de support relatif aux écrans HP.

http://www.hp.com/support et sélectionnez le pays concerné et la langue.

2. Sélectionnez Pilotes et téléchargements, entrez le modèle de votre moniteur dans le champ de

recherche Trouver mes produit puis cliquez sur Ouvrez la page.

3. Sélectionnez le moniteur dans la liste, si nécessaire.

4. Sélectionnez votre système d'exploitation, puis cliquez sur Suivant.

5. Cliquez sur Driver - Display/Monitor (Pilote - Affichage/Moniteur) pour ouvrir la liste des pilotes.

6. Cliquez sur le pilote.

7. Cliquez sur l'onglet Configuration système requise, puis vérifiez que votre système répond bien aux

exigences minimales du programme.

8. Cliquez sur Télécharger et suivez les instructions à l'écran pour télécharger le logiciel.

16 Chapitre 2 Fonctionnement du moniteurUtilisation du menu d'affichage à l'écran (OSD) Utilisez le menu d'affichage à l'écran (OSD) pour configurer les paramètres de l'image à l'écran en fonction de vos préférences. Vous pouvez accéder et configurer le menu OSD et à l'aide des boutons situés sur le panneau avant du moniteur. Pour accéder au menu OSD et effectuer des réglages, procédez comme suit :

1. Si le moniteur n'est pas encore sous tension, appuyez sur l'interrupteur d'alimentation pour l'allumer.

2. Pour accéder au menu OSD, appuyez sur l'un des quatre boutons du panneau avant afin de les activer,

puis appuyez sur le bouton Menu pour ouvrir le menu d’affichage à l’écran (OSD).

3. Utilisez les trois boutons de fonction pour naviguer, sélectionner et configurer les options du menu. Les

noms des boutons sont des variables qui dépendent du menu ou sous-menu actif. Le tableau suivant répertorie les sélections du menu incluses dans le menu principal. Menu principal Description Luminosité Règle le niveau de luminosité de l'écran. Contraste Règle le contraste de l'écran. Commande de la couleur Sélectionne et ajuste la couleur de l'écran. Commande d'entrée Sélectionne le signal d'entrée vidéo. Réglage de l'image Règle l'image affichée. Commande d’alimentation Permet de modifier les paramètres d’alimentation. Contrôle de menu Règle l'affichage à l'écran (OSD) et la fonction des boutons de commande. Gestion Active/désactive la prise en charge du DDC/CI et de rétablir les paramètres par défaut pour tous les réglages du menu OSD. Langue Sélectionne la langue dans laquelle le menu OSD est affiché. La langue par défaut est l'anglais. Informations Affiche les informations importantes concernant le moniteur. Quitter Quitte l'écran du menu OSD. Affectation des boutons de fonction Appuyez sur l'un des quatre boutons du panneau avant pour activer les boutons et afficher les icônes sur les boutons. Les icônes de boutons et fonctions par défaut sont affichées ci-dessous. Utilisation du menu d'affichage à l'écran (OSD) 17Bouton Fonction 1 Menu Ouvre le menu principal d'affichage à l'écran (OSD). 2Informations (Bouton de fonction 1 - attribuable) Ouvre le menu d'informations. 3 Entrée active suivante (Bouton de fonction 2 - attribuable) Bascule de la source d'entrée du moniteur à l'entrée active suivante. 4 Luminosité (Bouton de fonction 3 - attribuable) Ouvre l'échelle de réglage de la luminosité. Vous pouvez modifier les valeurs par défaut des fonctions des boutons du panneau de façon à ce que lorsqu'ils sont activés, vous pouvez accéder rapidement aux options du menu fréquemment utilisées. Pour attribuer des boutons de fonction :

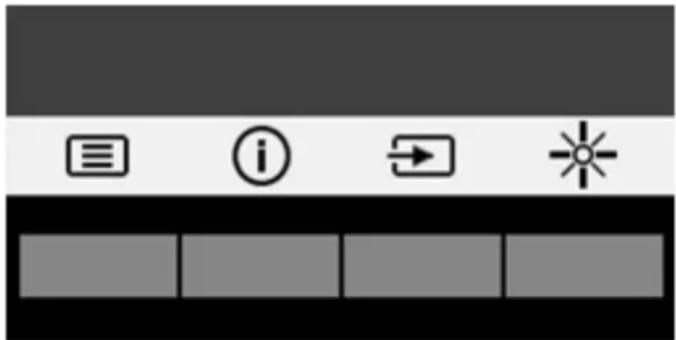

1. appuyez sur l'un des quatre boutons du panneau avant afin de les activer, puis appuyez sur le bouton

Menu pour ouvrir le menu d’affichage à l’écran (OSD).

2. Dans le menu d’affichage à l’écran (OSD), sélectionnez Contrôle de menu > Assign Buttons (Affecter les

boutons), puis sélectionnez l'une des options disponibles pour le bouton que vous souhaitez configurer. REMARQUE : Vous pouvez uniquement affecter les trois boutons de fonction. Vous ne pouvez pas reconfigurer le bouton Menu ou l'interrupteur d'alimentation. 18 Chapitre 2 Fonctionnement du moniteurUtilisation du mode Veille automatique L'écran prend en charge une option OSD (affichage à l'écran) appelée Mode veille automatique, qui vous permet d'activer ou de désactiver un état d'alimentation réduite pour le moniteur. Lorsque le mode veille automatique est activé (activé par défaut), le moniteur entre dans un état d'alimentation réduite lorsque le PC hôte indique un mode d'alimentation basse (absence de signal de synchronisation horizontale ou verticale). Lorsque vous accédez à ce mode veille, état d'alimentation réduite, l'écran du moniteur est noir, le rétroéclairage est éteint et le voyant d'alimentation devient orange. Le moniteur utilise moins de 0,5 W lorsqu'il se trouve dans ce mode d'alimentation réduite. Le moniteur sort du mode veille lorsque le PC hôte envoie un signal actif au moniteur (par exemple, si vous activez la souris ou le clavier). Vous pouvez désactiver le mode veille automatique dans le menu d’affichage à l’écran (OSD). Appuyez sur l'un des quatre boutons de fonction du panneau avant afin de les activer, puis appuyez sur le bouton Menu pour ouvrir le menu d’affichage à l’écran (OSD). Dans le menu OSD, sélectionnez Commande d'alimentation > Mode veille automatique > Désactivé. Utilisation du mode Veille automatique 193 Support et dépannage Résolution des problèmes communs Le tableau suivant répertorie les problèmes potentiels et la cause probable de chaque problème, et suggère des solutions. Problème Cause possible Solution L'écran est vide ou la vidéo clignote. Cordon d’alimentation déconnecté. Branchez le cordon d'alimentation. Le moniteur est éteint. Appuyez sur l'interrupteur d'alimentation situé sur le panneau avant. REMARQUE : Si l'interrupteur d'alimentation ne répond pas, maintenez-le enfoncé pendant 10 secondes pour le verrouiller. Le câble vidéo n’est pas branché correctement. Branchez le câble vidéo correctement. Consultez la section Branchement des câbles à la page 5 pour en savoir plus. Le système est en mode veille. Appuyez sur n'importe quelle touche du clavier ou remuez la souris quitter le mode veille. La carte vidéo n'est pas compatible. Ouvrez le menu OSD et sélectionnez le menu Commande d'entrée. Réglez Entrée activation autom. sur Désactivé et sélectionnez manuellement l'entrée. L’image est floue, imparfaite ou trop sombre. La luminosité est trop faible. Ouvrez le menu OSD et sélectionnez Luminosité pour régler l'échelle de luminosité comme souhaité. Vérifier le câble vidéo apparaît à l'écran. Le câble vidéo de l'écran est débranché. Reliez l'ordinateur et l'écran à l'aide du câble de signal vidéo approprié. Assurez-vous que l'ordinateur est éteint durant le raccordement du câble vidéo. Le message Signal entrée hors limites est affiché sur l’écran. Les paramètres de résolution vidéo et/ou de rafraîchissement ne sont pas pris en charge par le moniteur. Modifiez les paramètres pour être conformes à ceux pris en charge par l'écran. Consultez la section Résolutions d'affichage prédéfinies à la page 31 pour en savoir plus. Le moniteur est éteint mais il ne semble pas être entré en mode veille. La fonction d’économie d’énergie du moniteur est désactivée. Ouvrez le menu OSD et sélectionnez Commande d'alimentation > Mode Veille automatique et réglez la veille automatique sur Activé. Le message Verrouillage de l'affichage s'affiche. La fonction Verrouillage de l'affichage du moniteur est activée. Maintenez le bouton Menu du panneau avant enfoncé pendant 10 secondes pour déverrouiller le menu OSD. Le message Verrouillage de l'interrupteur d'alimentation s'affiche. La fonction Verrouillage du bouton de mise sous tension du moniteur est activée. Pour déverrouiller l'interrupteur d'alimentation, maintenez le bouton Menu enfoncé durant 10 secondes. 20 Chapitre 3 Support et dépannageUtilisation de la fonction d'ajustement automatique (entrée analogique) Lors de la première configuration de votre moniteur, réinitialisation des paramètres d'usine de l'ordinateur ou modification de la résolution du moniteur, la fonction d'ajustement automatique s'amorce automatiquement et essaie d'optimiser votre écran pour vous. Vous pouvez également optimiser à tout moment les performances de l'écran pour l'entrée VGA (analogique) grâce au bouton Auto du moniteur (reportez-vous au manuel de l'utilisateur de votre modèle pour le nom du bouton spécifique) et au logiciel utilitaire des modèles d'ajustement automatique sur le disque fourni (certains modèles uniquement). Ne pas utiliser cette procédure si le moniteur fonctionne avec une entrée autre que VGA. Si le moniteur est équipé d’une entrée VGA (analogique), cette procédure peut corriger les problèmes de qualité d’image suivants :

Image fantôme, filage horizontal ou effets d'ombre

Fines lignes horizontales défilantes

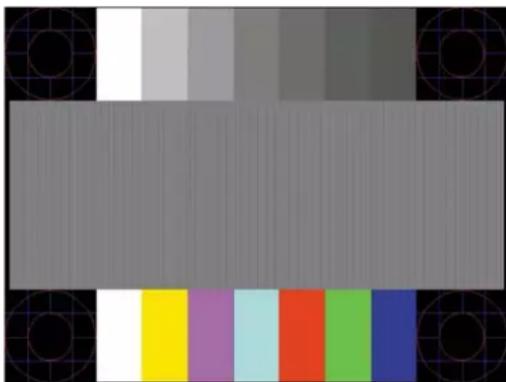

Image décentrée Pour utiliser la fonction de ajustement automatique :

1. Laissez le moniteur chauffer 20 minutes avant d'effectuer le réglage.

2. Appuyez sur le bouton Auto du panneau avant du moniteur.

Vous pouvez également appuyer sur le bouton Menu, puis sélectionner Réglage de l'image > Réglage automatique dans le menu OSD.

Si le résultat ne vous donne pas satisfaction, poursuivez la procédure.

3. Introduisez le disque optique dans l'unité optique. Le menu du disque optique s'affiche.

4. Sélectionnez Open Auto-Adjustment Software (Ouvrir l'utilitaire de réglage automatique). La mire

servant à la configuration apparaît à l’écran.

5. Appuyez sur le bouton Auto du panneau avant du moniteur pour obtenir une image centrée et stable.

6. Appuyez sur la touche Echap ou toute autre touche du clavier pour quitter la mire de test.

Utilisation de la fonction d'ajustement automatique (entrée analogique) 21REMARQUE : Le programme de mire de ajustement automatique peut être téléchargé sur http://www.hp.com/support. Amélioration de la qualité de l'image (entrée analogique) Deux commandes OSD peuvent être réglées pour améliorer la qualité de l'image : Horloge et Phase (disponibles dans le menu OSD). REMARQUE : Les commandes Horloge et Phase sont ajustables uniquement lors de l'utilisation d'une entrée (VGA) analogique. Ces commandes ne sont pas ajustables pour les entrées numériques. Le réglage Horloge doit être ajusté en premier puisque le réglage Phase dépend du réglage Horloge principal. Servez-vous de ces commandes lorsque la fonction d'ajustement automatique ne fournit pas une image satisfaisante.

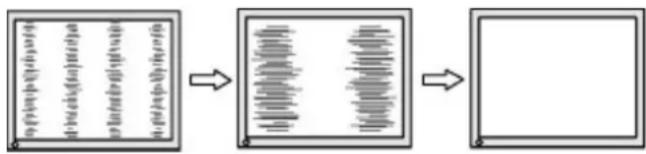

Horloge : Augmente/diminue la valeur pour réduire les barres verticales et horizontales qui apparaissent en arrière-plan de l'écran.

Phase : augmente/diminue la valeur pour minimiser le scintillement ou le tremblement de l'image vidéo. REMARQUE : Lorsque vous utilisez les commandes, vous obtiendrez de meilleurs résultats avec l'utilitaire d'ajustement automatique fourni sur le disque. Si l'image se déforme lors du réglage des valeurs Horloge et Phase, continuez le réglage jusqu'à la disparition de la distorsion. Pour restaurer les réglages par défaut, sélectionnez Yes (Oui) dans le menu Factory Reset (Réglage usine) du réglage à l'écran (OSD). Pour supprimer les barres verticales (Horloge) :

1. Appuyez sur le bouton Menu du panneau avant de l'écran pour ouvrir le menu OSD, puis sélectionnez

Image Control > Clock Phase (Contrôle de l'image > Phase d'horloge).

2. Utilisez les boutons de fonction du panneau avant du moniteur affichant les icônes de direction (haut et

bas) pour supprimer les barres verticales. Appuyez lentement sur les boutons afin de ne pas manquer le point d'ajustement optimal.

3. Après avoir ajusté l'Horloge, si des scintillements, tremblements ou barres apparaissent à l'écran,

procédez au réglage de la Phase. Pour supprimer les scintillements ou tremblements (Phase) :

1. Appuyez sur le bouton Menu du panneau avant de l'écran pour ouvrir le menu OSD, puis sélectionnez

Image Control > Clock Phase (Contrôle de l'image > Phase d'horloge).

2. Appuyez sur les boutons de fonction du panneau avant du moniteur affichant les icônes de direction

(haut et bas) pour supprimer les distorsions ou tremblements. Des distorsions ou tremblements peuvent subsister en fonction de l'ordinateur ou de la carte contrôleur graphique installée. 22 Chapitre 3 Support et dépannagePour corriger la position de l'écran (Position horizontale ou verticale) :

1. Appuyez sur le bouton Menu du panneau avant de l'écran pour ouvrir le menu OSD, puis sélectionnez

Image Position (Position de l'image).

2. Appuyez sur les boutons de fonction du panneau avant du moniteur affichant les icônes de direction

(haut et bas) pour régler correctement la position de l'image dans la zone d'affichage du moniteur. La position horizontale décale l'image vers la gauche ou la droite ; tandis que la position verticale décale l'image vers le haut ou le bas. Amélioration de la qualité de l'image (entrée analogique) 23Verrouillage des boutons Le maintien de l'interrupteur d'alimentation ou du bouton Menu enfoncé pendant dix secondes verrouillera les fonctionnalités de ce bouton. Vous pouvez restaurer ces fonctionnalités en appuyant à nouveau sur le bouton durant dix secondes. Cette fonctionnalité est uniquement disponible lorsque l'écran est sous tension, qu'il affiche un signal actif et lorsque le menu OSD est inactif. Support produit Pour obtenir des informations supplémentaires quant à l'utilisation de votre moniteur, rendez-vous sur http://www.hp.com/support. Sélectionnez votre pays ou région, puis Dépannage. Saisissez ensuite le nom de votre modèle dans la fenêtre de recherche et cliquez sur le bouton Aller. REMARQUE : Le manuel d'utilisation du moniteur, le matériel de référence et les pilotes sont disponibles sur http://www.hp.com/support. Si les informations fournies dans le guide ne répondent pas à vos questions, vous pouvez contacter le service d'assistance. Pour une assistance technique aux États-Unis, accédez au site http://www.hp.com/go/ contactHP. Pour une assistance technique au niveau international, accédez au site http://welcome.hp.com/ country/us/en/wwcontact_us.html. Ici vous pouvez :

Parler en ligne avec un technicien HP REMARQUE : Si la discussion d'assistance technique en ligne n'est pas disponible dans une langue en particulier, elle est disponible en anglais.

Trouver les numéros de téléphone de l'assistance technique

Rechercher un centre de services HP Avant d'appeler le service d'assistance technique Si vous ne parvenez pas à résoudre un problème à l'aide des conseils donnés dans cette section, vous devrez peut-être appeler le service d'assistance technique. Lors de votre appel, gardez les informations et éléments suivants à portée de main :

Numéro de modèle du moniteur

Numéro de série du moniteur

Date d'achat indiquée sur la facture

Circonstances dans lesquelles le problème est apparu

Messages d'erreur reçus

Nom et version du matériel et des logiciels que vous utilisez 24 Chapitre 3 Support et dépannageEmplacement du numéro de série et de référence du produit Le numéro de série et la référence du produit se trouvent sur une étiquette apposée sur le panneau arrière de l'écran. Ces numéros peuvent vous être utiles lorsque vous contactez HP à propos du moniteur. REMARQUE : Vous devrez peut-être faire pivoter partiellement l'écran pour lire l'étiquette. Emplacement du numéro de série et de référence du produit 254 Entretien du moniteur Directives d'entretien

N'ouvrez pas le boîtier du moniteur et n'essayez pas de le réparer vous-même. Ne réglez que les commandes décrites dans les instructions d'utilisation. Si le moniteur ne fonctionne pas correctement, s'il est tombé ou s'il a été endommagé, contactez votre revendeur ou prestataire de services HP agréé.

N'utilisez qu'une source d'alimentation et un branchement adaptés à ce moniteur, comme indiqué sur l'étiquette ou la plaque à l'arrière du moniteur.

Mettez le moniteur hors tension quand vous ne vous en servez pas. Votre moniteur durera plus longtemps si vous utilisez un économiseur d'écran et si vous éteignez l'appareil lorsqu'il n'est pas utilisé. REMARQUE : Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie HP.

Les orifices et ouvertures du boîtier ont une fonction de ventilation. Ces ouvertures ne doivent pas être bouchées ni recouvertes. N'introduisez pas d'objets dans les orifices et ouvertures du boîtier.

Gardez le moniteur dans un endroit bien aéré, loin de toute lumière, poussière ou humidité excessive.

Pour retirer le socle de l'écran, vous devez poser celui-ci face vers le bas sur une surface plane pour éviter de le rayer, de le déformer ou de le casser. Nettoyage du moniteur

1. Mettez l’ordinateur hors tension en débranchant le cordon d'alimentation de la prise secteur.

2. Dépoussiérez le moniteur en essuyant l'écran et le boîtier avec un chiffon antistatique propre et doux.

3. Pour un nettoyage en profondeur, utilisez un mélange composé 50% d'eau et 50% d'alcool

isopropylique. ATTENTION : Vaporisez le nettoyant sur un chiffon et nettoyez avec précaution la surface de l'écran à l'aide du chiffon humide. Ne vaporisez jamais le nettoyant directement sur la surface de l'écran. Il risque de couler derrière le panneau et d'endommager l'électronique. ATTENTION : N'utilisez pas de nettoyants contenant des substances à base de pétrole, telles que du benzène, du diluant ou autre substance volatile pour nettoyer l'écran ou le boîtier du moniteur. Ces produits chimiques peuvent endommager l'écran. Expédition du moniteur Conservez l'emballage d'origine. Il pourra vous être utile ultérieurement, pour transporter ou expédier le moniteur. 26 Chapitre 4 Entretien du moniteurA Caractéristiques techniques REMARQUE : Les caractéristiques du produit fourni dans le manuel de l'utilisateur ont pu être modifiées entre le moment de la fabrication et celui de la livraison de votre produit. Pour connaître les caractéristiques les plus récentes ou en savoir plus sur ce produit, rendez-vous sur http://www.hp.com/go/quickspecs/, puis recherchez le modèle de votre moniteur pour obtenir le document QuickSpecs spécifique à ce modèle. Modèle 50,8 cm / 20 pouces Écran Type Écran large 50,8 cm TFT-LCD Écran large 20 pouces Taille de l'image affichable Diagonale de 50,8 cm 20 pouces en diagonale Poids maxi (sans emballage) 4,70 kg 10,36 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 49,33 cm 35,57 cm 18,90 cm 47,90 cm 19,42 pouces 14,00 pouces 7,44 pouces 18,86 pouces Résolution graphique maximale 1600 x 900 Résolution graphique optimale 1600 x 900 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Source d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Modèle 54,61 cm / 21,5 pouces Écran Type Écran large 54,61 cm TFT-LCD Écran large 21,5 pouces Taille de l'image affichable Diagonale de 54,61 cm 21,5 pouces en diagonale Poids maxi (sans emballage) 5,10 kg 11,24 livres Dimensions (avec socle) : Hauteur (position la plus haute) 48,9 cm 19,25 pouces Modèle 50,8 cm / 20 pouces 27Hauteur (position la plus basse) Profondeur Largeur 33,35 cm 19,00 cm 51,4 cm 13,13 pouces 7,48 pouces 20,24 pouces Résolution graphique maximale 1920 x 1080 Résolution graphique optimale 1920 x 1080 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Source d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Modèle 58 cm / 23 pouces Écran Type Écran large 58 cm TFT-LCD Écran large 23 pouces Taille de l'image affichable Diagonale de 58 cm 23 pouces en diagonale Poids maxi (sans emballage) 5,38 kg 11,86 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 49,88 cm 35,36 cm 18,90 cm 54,93 cm 19,64 pouces 13,92 pouces 7,44 pouces 21,63 pouces Résolution graphique maximale 1920 x 1080 Résolution graphique optimale 1920 x 1080 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Source d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Modèle 60,45 cm / 23,8 pouces Écran Type Écran large 60,45 cm TFT-LCD Écran large 23,8 pouces 28 Annexe A Caractéristiques techniquesTaille de l'image affichable Diagonale de 60,45 cm 23,8 pouces en diagonale Poids maxi (sans emballage) 5,9 kg 13 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 50,17 cm 35,91 cm 4,95 cm 55,72 cm 19,75 pouces 14,14 pouces 1,95 pouces 21,94 pouces Résolution graphique maximale 1920 x 1080 Résolution graphique optimale 1920 x 1080 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Source d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Modèle 60,45 cm / 23,8 pouces - Qualité HD Écran Type Écran large 60,45 cm TFT-LCD Écran large 23,8 pouces Taille de l'image affichable Diagonale de 60,45 cm 23,8 pouces en diagonale Poids maxi (sans emballage) 5,84 kg 12,87 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 50,17 cm 35,91 cm 4,95 cm 55,72 cm 19,75 pouces 14,14 pouces 1,95 pouces 21,94 pouces Résolution graphique maximale 2560 x 1440 Résolution graphique optimale 2560 x 1440 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Source d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Modèle 60,45 cm / 23,8 pouces - Qualité HD 29Modèle 61 cm / 24 pouces Écran Type Écran large 61 cm TFT-LCD Écran large 24 pouces Taille de l'image affichable Diagonale de 61 cm 24 pouces en diagonale Poids maxi (sans emballage) 5,97 kg 13,16 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 51,90 cm 39,37 cm 18,90 cm 56,22 cm 20,43 pouces 15,50 pouces 7,44 pouces 22,13 pouces Résolution graphique maximale 1920 x 1200 Résolution graphique optimale 1920 x 1200 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F Source d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Modèle 68,47 cm / 27 pouces - Qualité HD Écran Type Écran large 68,47 cm TFT-LCD Écran large 27 pouces Taille de l'image affichable Diagonale de 68,47 cm 27 pouces en diagonale Poids maxi (sans emballage) 6,14 kg 13,54 livres Dimensions (avec socle) : Hauteur (position la plus haute) Hauteur (position la plus basse) Profondeur Largeur 55,786 cm 40,944 cm 19,7 cm 64,323 cm 22 pouces 16,1 pouces 7,8 pouces 25,3 pouces Résolution graphique maximale 2560 × 1440 Résolution graphique optimale 2560 x 1440 Températures ambiantes nécessaires : Température de fonctionnement Température de stockage 5 à 35 °C -20 à 60 °C 41 à 95 °F -4 à 140 °F 30 Annexe A Caractéristiques techniquesSource d'alimentation 100-240 V CA, 50/60 Hz Connecteurs d'entrée Un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA Résolutions d'affichage prédéfinies Les résolutions d'affichage répertoriées ci-dessous sont les modes les plus couramment utilisés ; elles sont définies comme paramètres par défaut à la sortie d'usine. Le moniteur reconnaît automatiquement ces modes préréglés et ils sont correctement dimensionnées et bien centrés sur l'écran. Modèle 50,8 cm / 20 pouces Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 3 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 1024 63,981 60,020 7 1366 x 768 47,712 59,790 8 1440 × 900 55,935 59,887 9 1600 × 900 60,000 60,000 Modèle 54,61 cm / 21,5 pouces Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 3 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 1024 63,981 60,020 7 1440 × 900 55,935 59,887 8 1600 × 900 60,000 60,000 9 1680 × 1050 65,290 59,954 10 1920 × 1080 67,500 60,000 Résolutions d'affichage prédéfinies 31Modèle 58 cm / 23 pouces Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 3 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 960 60,000 60,000 7 1280 × 1024 63,981 60,020 8 1440 × 900 55,935 59,887 9 1600 × 900 60,000 60,000 10 1680 × 1050 65,290 59,954 11 1920 × 1080 67,500 60,000 Modèle 60,45 cm / 23,8 pouces Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 3 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 1024 63,981 60,020 7 1440 × 900 55,935 59,887 8 1600 × 900 60,000 60,000 9 1680 × 1050 65,290 59,954 10 1920 × 1080 67,500 60,000 Modèle 60,45 cm / 23,8 pouces - Qualité HD Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 32 Annexe A Caractéristiques techniques3 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 1024 63,981 60,020 7 1440 × 900 55,935 59,887 8 1600 × 900 60,000 60,000 9 1600 × 1200 75,000 60,000 10 1680 × 1050 65,290 59,954 11 1920 × 1080 67,500 60,000 12 1920 × 1200 74,556 59,885 13 2560 × 1440 88,787 59,951 Modèle 61 cm / 24 pouces Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 3 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 1024 63,981 60,020 7 1440 × 900 55,935 59,887 8 1600 × 900 60,000 60,000 9 1600 × 1200 75,000 60,000 10 1680 × 1050 65,290 59,954 11 1920 × 1080 67,500 60,000 12 1920 × 1200 74,038 59,950 13 1920 × 1200 74,556 59,885 Modèle 68,47 cm / 27 pouces - Qualité HD Pré- réglé Format pixel Fréq horz (kHz) Fréq vert (Hz) 1 640 × 480 31,469 59,940 2 800 × 600 37,879 60,317 Résolutions d'affichage prédéfinies 333 1024 × 768 48,363 60,004 4 1280 × 720 45,000 60,000 5 1280 × 800 49,702 59,810 6 1280 × 1024 63,981 60,020 7 1440 × 900 55,935 59,887 8 1600 × 900 60,000 60,000 9 1600 × 1200 75,000 60,000 10 1680 × 1050 65,290 59,954 11 1920 × 1080 67,500 60,000 12 1920 × 1200 74,038 59,950 13 2560 × 1440 88,787 59,951 34 Annexe A Caractéristiques techniquesEntrée dans les modes utilisateur Le signal du contrôleur vidéo peut parfois demander un mode qui n'a pas été pré-réglé, si :

Vous n'utilisez pas une carte graphique standard.

Vous n'utilisez pas un mode pré-réglé. Dans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD). Vous pouvez apporter des modifications à n'importe lequel de ces modes et les enregistrer dans la mémoire. Le moniteur enregistre automatiquement le nouveau réglage, puis reconnaît le nouveau mode comme s'il s'agissait d'un mode prédéfini. En plus des modes prédéfinis en usine, 10 modes utilisateur peuvent être entrés et sauvegardés. Fonction d’économie d’énergie L'écran offre un mode d'alimentation réduite. L'écran passe en mode d'alimentation réduite s'il détecte l'absence du signal de synchronisation horizontale ou verticale. Dans ce cas, l’écran est vidé, le rétroéclairage est désactivé et le témoin d’alimentation devient orange. Le moniteur consomme 0,5 W lorsqu'il est en mode d'alimentation réduite. Une brève période de préchauffage est nécessaire avant que l'écran ne reprenne son mode de fonctionnement normal. Veuillez consulter le manuel de l'ordinateur pour les instructions de réglage des fonctions d'économie d'énergie (ou fonctions de gestion de l'alimentation). REMARQUE : Le mode économie d'énergie mentionné ci-dessus fonctionne uniquement si le moniteur est connecté à un ordinateur doté de fonctions d'économie d'énergie. Vous pouvez également programmer le moniteur pour qu'il entre en mode basse consommation à un moment déterminé, en effectuant des réglages dans l'utilitaire d'économie d'énergie du moniteur. Lorsque l'économiseur d'énergie déclenche l'état basse consommation, le voyant d'alimentation clignote en orange. Entrée dans les modes utilisateur 35B Accessibilité HP conçoit, produit et vend des produits et services qui peuvent être utilisés par tout le monde, y compris les personnes handicapées, de manière indépendante ou avec des périphériques d'assistance appropriés. Technologies d'assistance prises en charge Les produits HP prennent en charge une grande variété de système d'exploitation technologies d'assistance et peuvent être configurés pour travailler avec d'autres technologies d'assistance. Utilisez la fonction de recherche sur votre périphérique source connecté à l'écran pour trouver plus d'informations sur les fonctions d'assistance. REMARQUE : Pour plus d'informations sur un produit de technologie d'assistance aux personnes handicapées en particulier, contactez le support technique pour ce produit. Contacter l'assistance technique Nous affinons en permanence l'accessibilité à nos produits et services et nous apprécions les commentaires de nos utilisateurs. Si vous rencontrez un problème avec un produit ou que vous souhaitez décrire des fonctions d'accessibilité qui vous aideraient, veuillez nous contacter au [phone] du lundi au vendredi entre 6h et 21h, heure des Rocheuses. Si vous êtes sourd ou mal entendant et utilisez VRS/TRS/WebCapTel, veuillez nous contacter si vous avez besoin d'une assistance technique ou si vous avez des questions d'accessibilité en appelant le service [phone], du lundi au vendredi, entre 6h et 21h, heure des Rocheuses. 36 Annexe B Accessibilité
