ESA30EH2 - Chaudière MITSUBISHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffe-eau thermodynamique avec pompe à chaleur au CO₂
Marque	Mitsubishi Heavy Industries
Modèle	ESA30EH2
Dimensions (H × L × P)	1690 × 1350 × (720+35) mm
Poids	375 kg (385 kg en fonctionnement)
Alimentation électrique	Triphasé 380/400/415 V ±5 %, 50/60 Hz
Puissance de chauffage nominale	30 kW
COP (en conditions standard)	Jusqu'à 4,3
Plage de température eau chaude	60 à 90 °C (réglable par pas de 5 °C)
Plage de température ambiante	-25 à +43 °C
Réfrigérant	R744 (CO₂), 8,5 kg
Niveau sonore	< 70 dB(A)
Capacité du ballon d'eau chaude	Non spécifié (dépend de l'installation)
Fonctions principales	ECS, chauffage des locaux, mode combiné, programmation hebdomadaire et annuelle, mode silencieux, mode anti-légionelle
Entretien et nettoyage	Inspection périodique par un professionnel recommandée ; nettoyage extérieur avec un chiffon humide et détergent neutre ; ne pas laver le contrôleur à l'eau
Pièces détachées et réparabilité	Pièces détachées disponibles via revendeur agréé ; réparation par un professionnel uniquement ; indice de réparabilité non communiqué
Sécurité	Pressostat haute pression, protection contre les surintensités, protection du compresseur, arrêt automatique en cas d'anomalie
Garantie	Consulter le revendeur (non spécifiée dans la notice)

FOIRE AUX QUESTIONS - ESA30EH2 MITSUBISHI

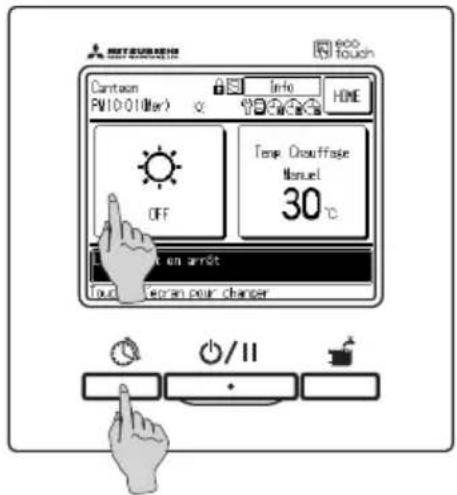

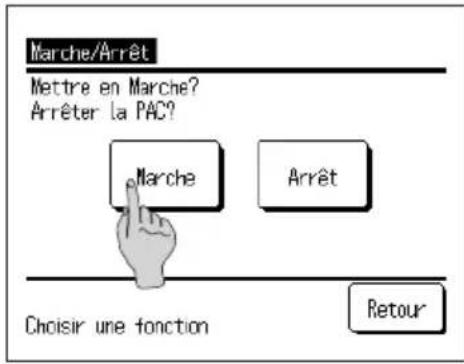

Comment mettre en marche l'appareil ?

Appuyez sur le bouton Marche/Arrêt situé sur le contrôleur. L'écran affiche 'En opération' et la pompe à chaleur démarre selon le profil programmé.

Comment régler la température de l'eau chaude sanitaire ?

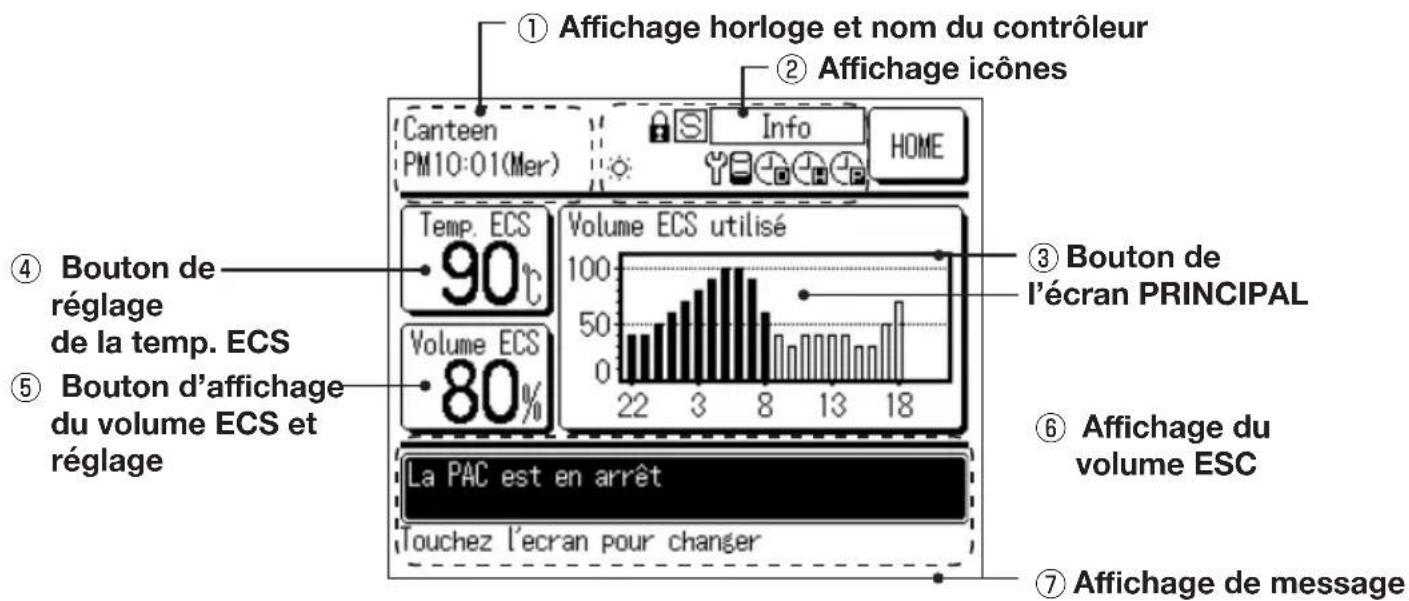

Depuis l'écran principal ECS, appuyez sur le bouton Temp. ECS. Utilisez les flèches ▲▼ pour choisir la température (60 à 90 °C par pas de 5 °C) puis validez.

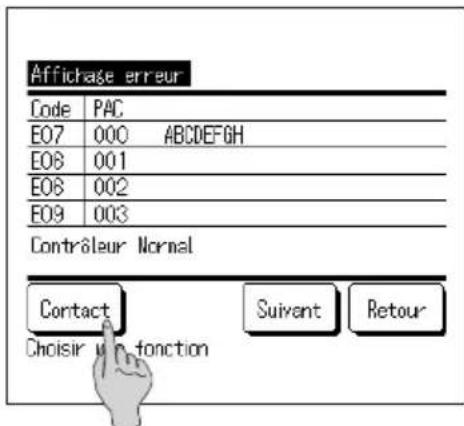

Que faire en cas de code d'erreur affiché ?

Notez le code (ex: E31, E40) et arrêtez l'appareil si nécessaire. Appuyez sur Menu puis Affichage erreur pour plus de détails. Contactez votre revendeur avec le code.

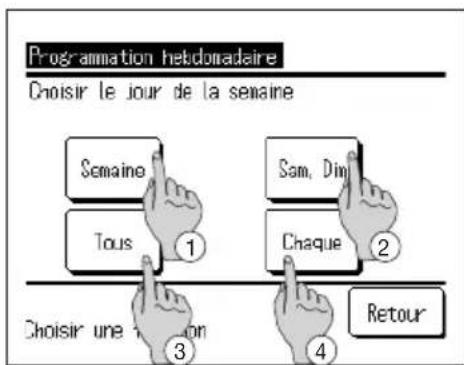

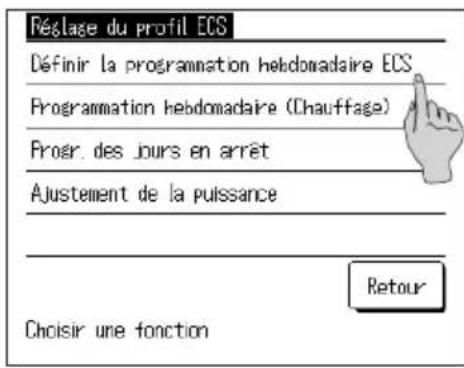

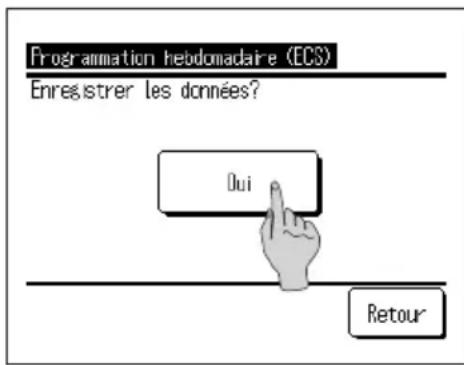

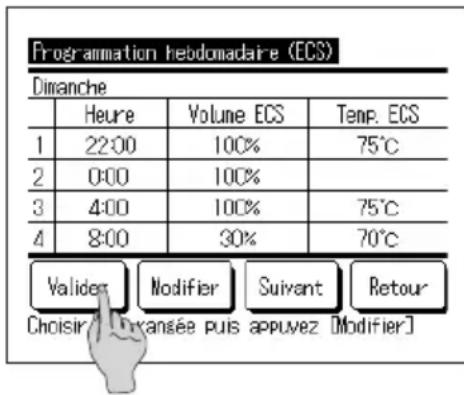

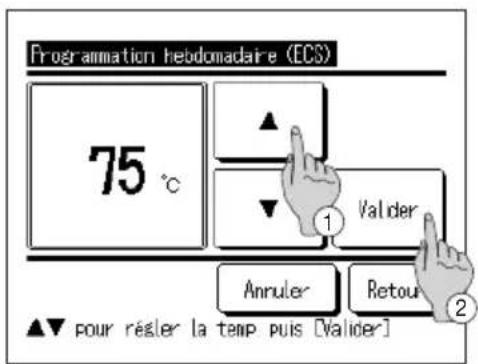

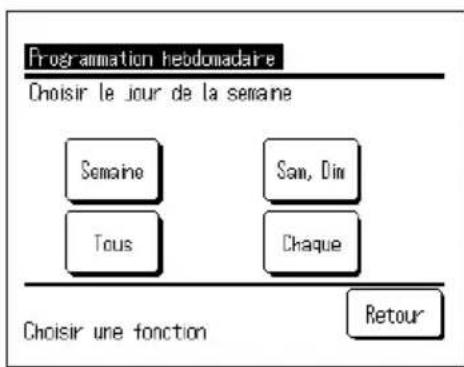

Comment programmer la production d'eau chaude selon les heures ?

Utilisez le bouton Réglage du profil ECS. Choisissez Programme hebdomadaire (ECS) et définissez le volume d'eau chaude souhaité pour chaque plage horaire (8 créneaux par jour).

Faut-il une maintenance régulière ?

Oui. Une inspection périodique est recommandée tous les ans ou selon les heures de fonctionnement. Le contrôleur affiche un rappel d'inspection. Confiez-la à un professionnel agréé.

Peut-on utiliser l'eau du chauffe-eau comme eau potable ?

Non, l'eau produite n'est pas destinée à la consommation. Elle peut atteindre des températures élevées et ne remplit pas les critères de potabilité.

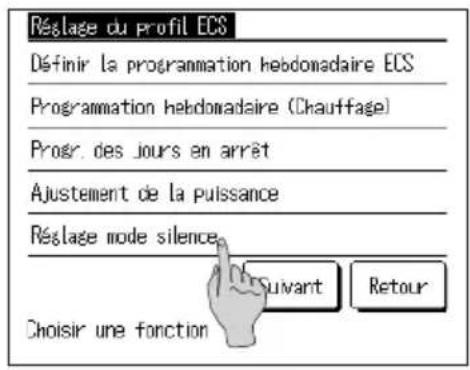

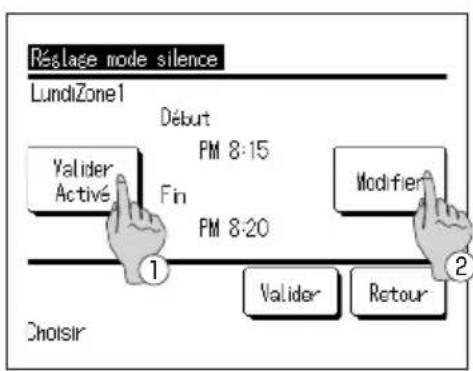

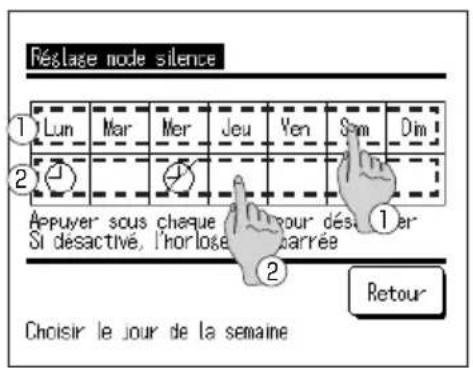

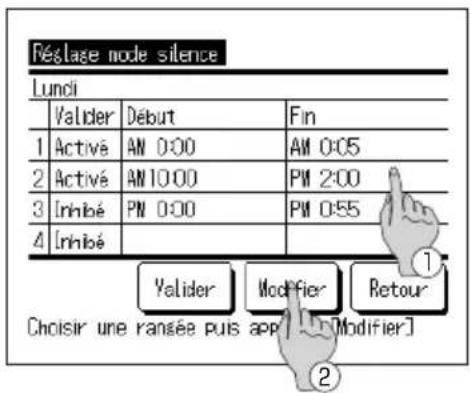

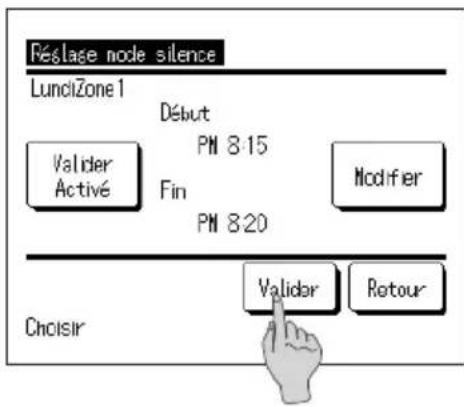

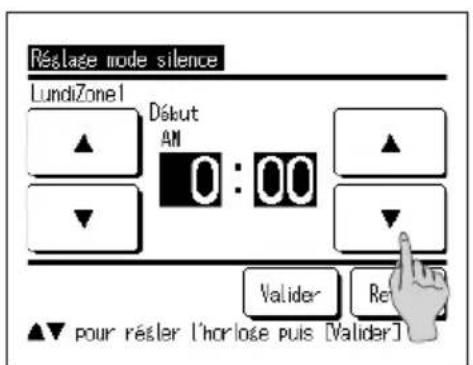

Comment activer le mode silencieux ?

Depuis l'écran de réglage du profil ECS, choisissez Réglage du mode silencieux. Définissez les plages horaires où le niveau sonore est réduit (jusqu'à 4 créneaux par jour).

Que faire en cas de gel ou d'absence prolongée ?

Si l'appareil reste inactif plus d'un mois, coupez l'alimentation et vidangez l'eau. En cas de risque de gel, maintenez l'alimentation ou vidangez. Consultez un professionnel.

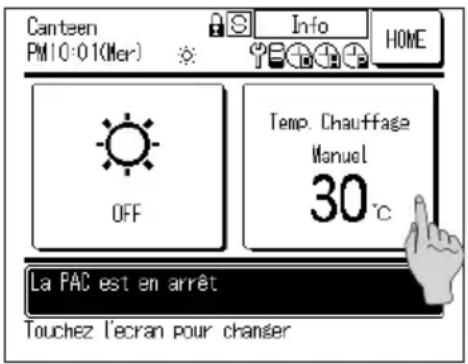

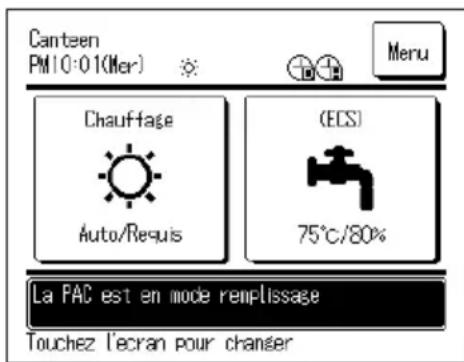

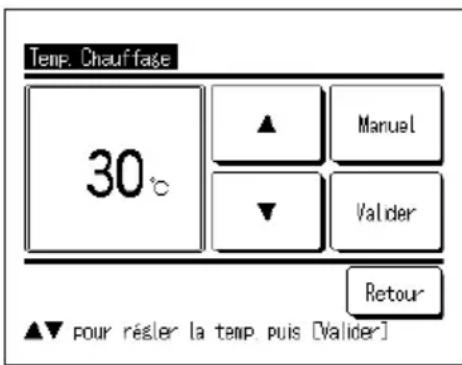

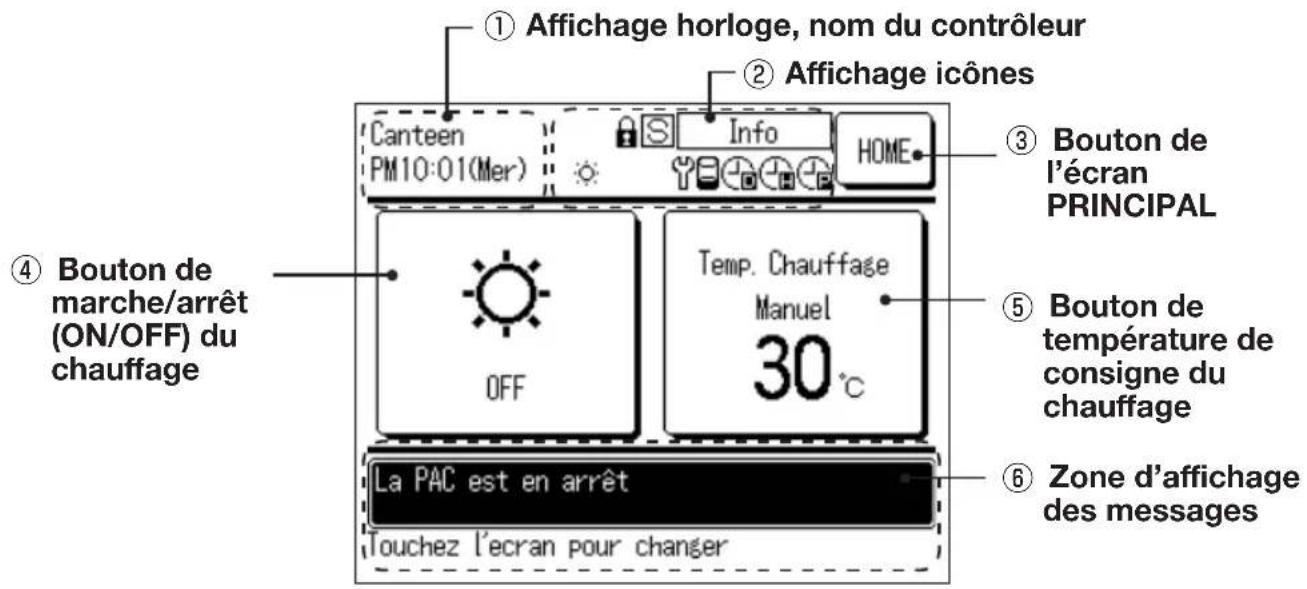

Comment régler la température de chauffage des locaux ?

Depuis l'écran principal Chauffage, appuyez sur Température de consigne. Choisissez AUTO (ajustement selon température extérieure) ou MANUEL pour régler directement la température (20 à 52 °C).

L'appareil produit-il de l'eau chaude même en panne de courant ?

Non. En cas de coupure électrique, l'eau peut geler. Si la panne dure plus de 80 heures, l'horloge interne se réinitialise et devra être reprogrammée. Vidangez si risque de gel.

MODE D'EMPLOI ESA30EH2 MITSUBISHI

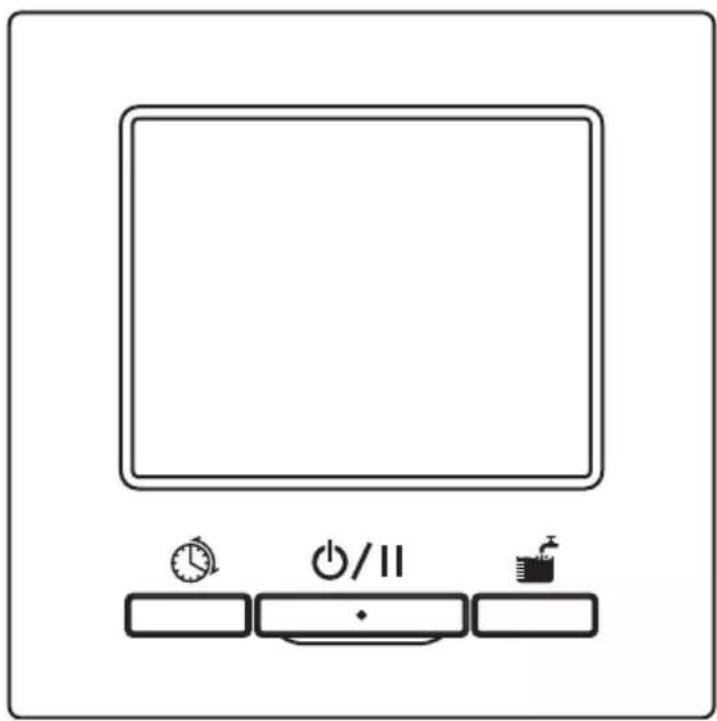

Chauffe-eau thermodynamique Pompe à chaleur fonctionnant au CO _2 série ESA30EH2

Nous vous remercions d'avoir acheté le chauffe-eau thermodynamique pour applications tertiaires.

Le present manuel de l'utilisateur décrit les mises en garde en matière de sécurité. Lisez attentivement ce manuel avant d'utiliser l'appareil afin de le faire fonctionner correctement.

Après l'avoir lu, conserveze ce manuel en lieu sur afin de pouvoir le consulter chaque fois que vous en aurez besoin.

En cas de transfert de propriété, assurez-vous de remettre ce manuel ainsi que le « Manuel d'installation » au nouveau propriétaire.

Nous déconseillons à l'utilisateur d'installer ou de déplacer l'appareil lui-même.

La pression sonore émise par la pompe à chaleur est inférieure à 70dB (A).

CCCA

La pompe à chaleur air-eau est conforme à la directive 2006/42/CE relative aux machines, la directive 2014/35/UE relative à la basse tension, la directive CEM 2014/30/UE, la directive 2014/68/UE relative aux équipements sous pression, la directive RoHS 2011/65/UE, (EU) 2015/863, la directive 2009/125/CE relative aux exigences en matière d'écoconception.

Le marquage CE est applicable à la zone d'alimentation électrique de 50 Hz.

PJZ012A188B

Remarque

• Pour protégger la pompè à chaleur, veillez àmettre l'appareil sous tension au moins 6 heures avant la mise en service. (Pour alimententer le chauffage du carter et rechauffer le compresseur) Et ne coupez pas l'alimentation à l'arrêt.

(Pendant l'arrêt du compresseur, le chauffage du carter est maintainu sous tension pour que le compresseur reste chaud, afin d'éviter une panne du compresseur due à la migration du réfrigérant liquide dans le compresseur.)

Si la température ambiente autour de l'appareil chute au-dessous de 0^ le tuyau d'eau peut geler.

Cela pourrait entrainer une déterioration du tuyau d'eau et de la pompe à chaleur.

Veuillez consultier votre revendeur et prenez les mesures nécessaires pour évierer le gel de l'eau.

Si l'eau risque de geler, veillez à maintainir l'alimentation électrique pendant le mode Pause également.

Cet apparéil dispose d'une fonction de démarrage de l'opération antigel pendant le mode Pause, lorsque l'eau risque de geler.

-Si vous avez prevu de ne pas utiliser d'eau chaude pendant un mois ou plus, foupez l'alimentation principale et vidangez la pompe à chaleur ainsi que le ballon pressuré.

En cas de panne d'alimentation électrique et donc de risque de gel de l'eau, assurez-vous de la vidanger immédiatement.

En ce qui concerne la vidange, consultez l'installateur ou le revendeur.

• Avertissement : cet appeareil peut fournir de l'eau à haute température. Reportez-vous au code de plomberie australien (PCA, Plumbing Code of Australia), aux exigences locales et aux instructions d'installation pour déterminer si un contrôle supplémentaire de la température de sortie est nécessaire.

Avant utilisation 2

Précautions de sécurité 2

Guide de remplacement des composants pour le contrôle de maintenance et la maintenance préventive 10

Critères de qualité de l'eau 11

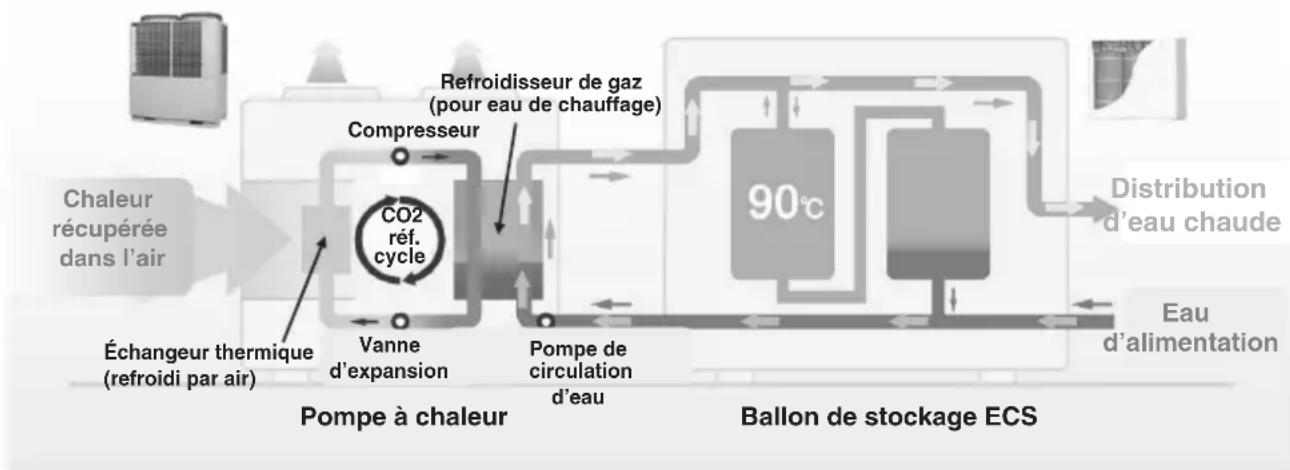

Description generale du chauffe-eau thermodynamique à technologie CO_2 12

Description des fonctions et contenus du chauffe-eau thermodynamique à technologie CO_2 16

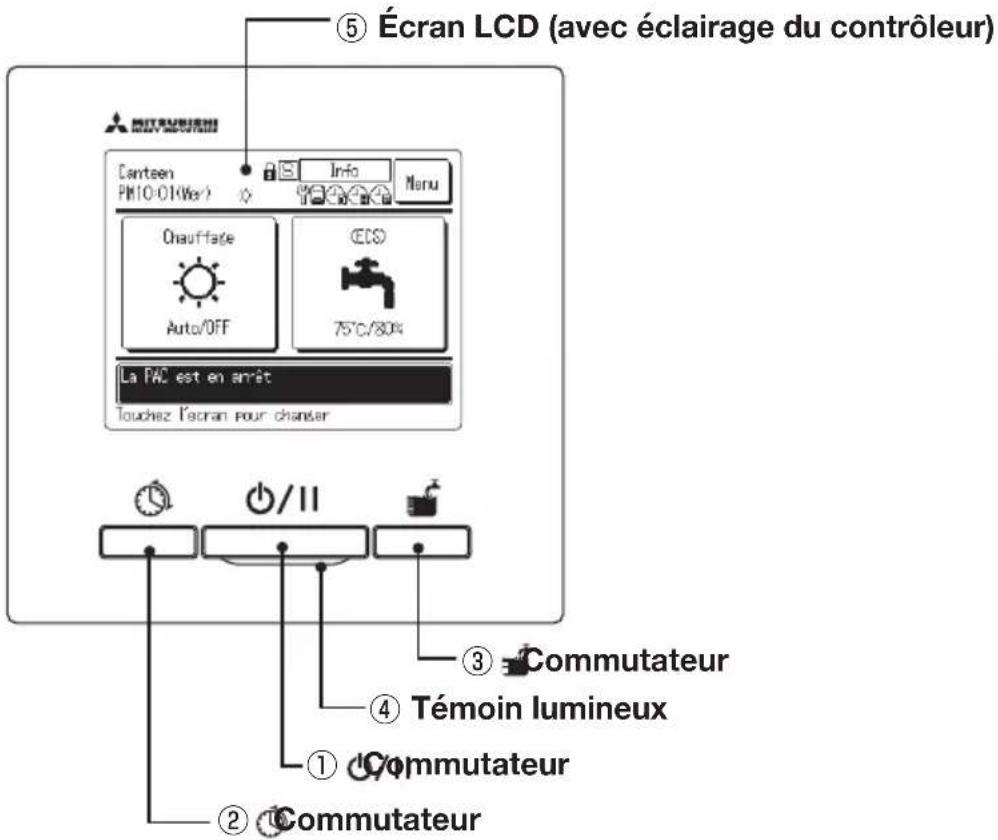

Noms et fonctions des zones du contrôle 19

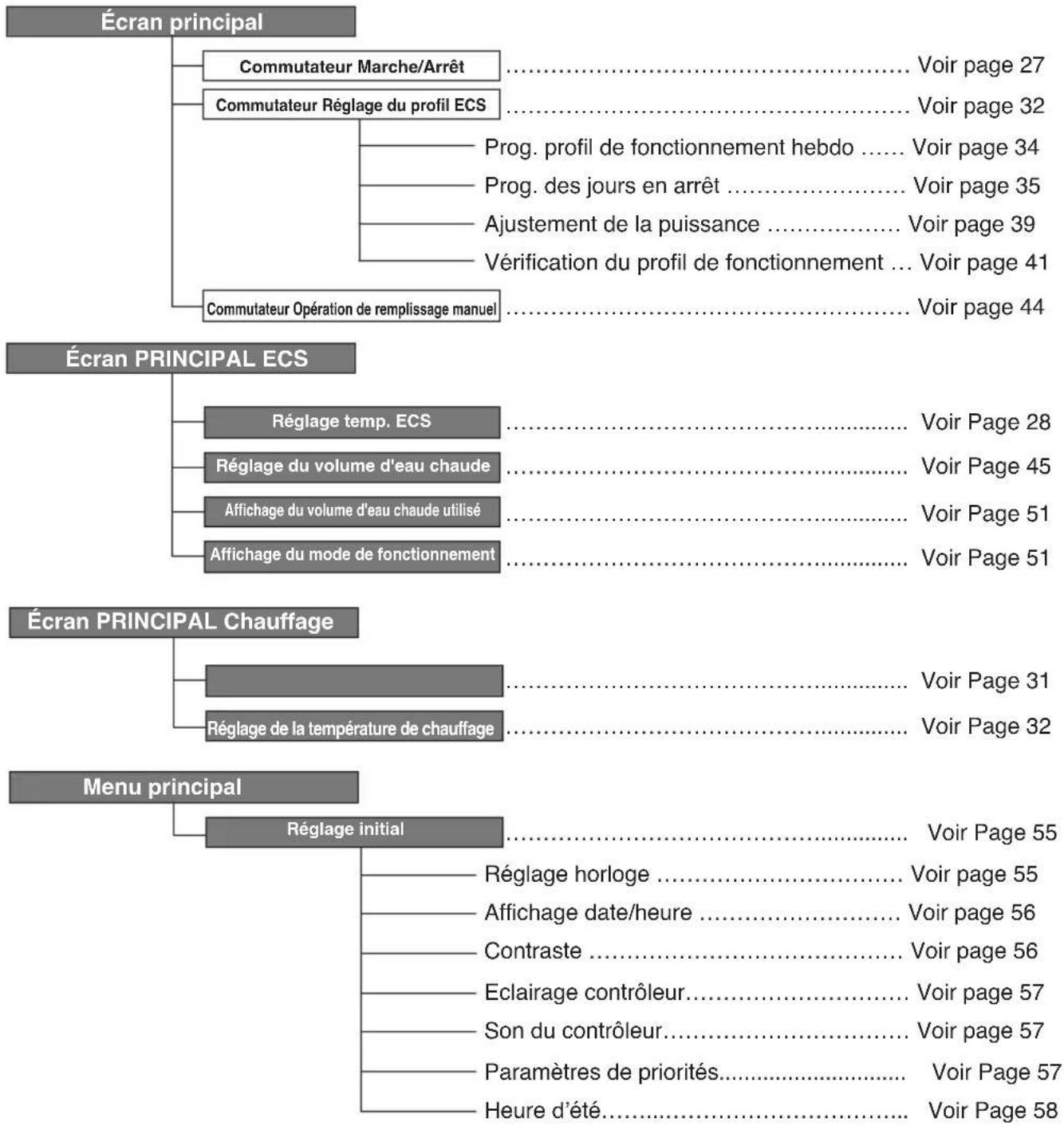

Logigramme de I'ecran 23

Mode de fonctionnement de base.....25

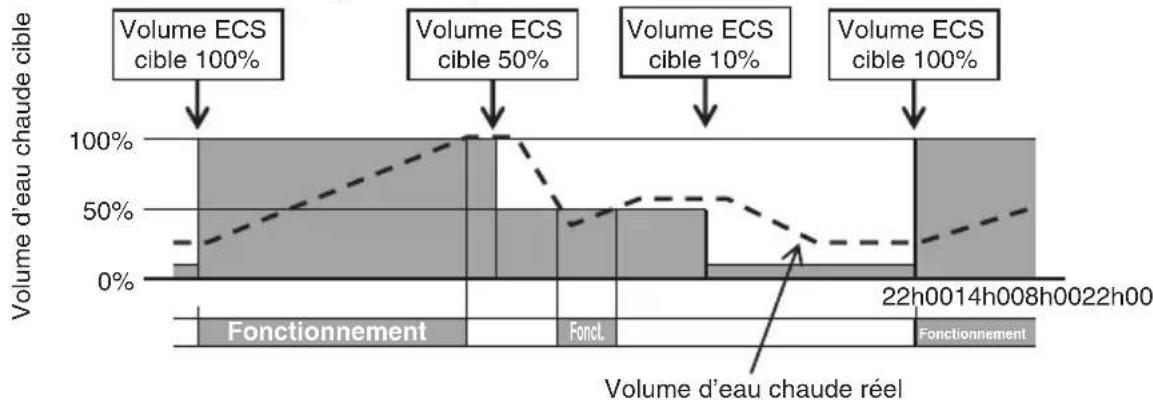

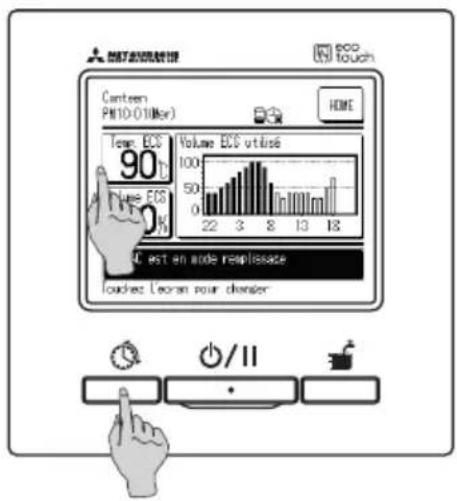

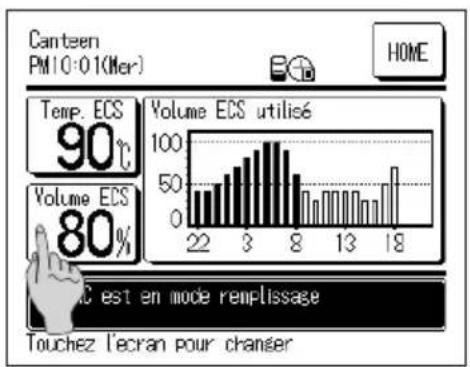

Mode de fonctionnement eau chaude 25

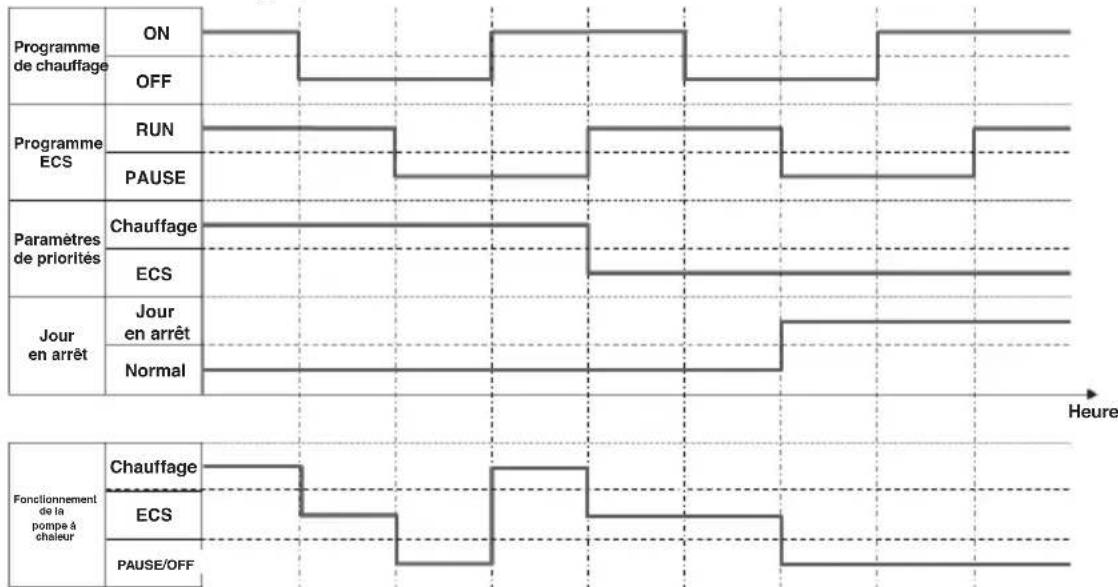

Mode de fonctionnement du chauffage des locaux 26

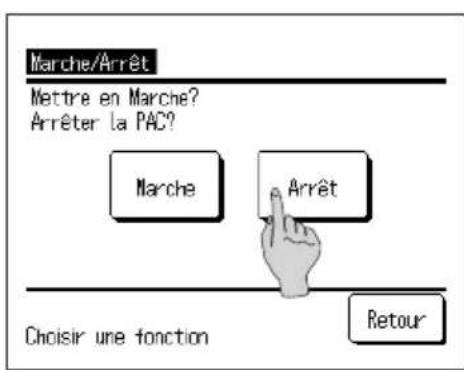

Comment lancer I'opération de marche/arrêt 27

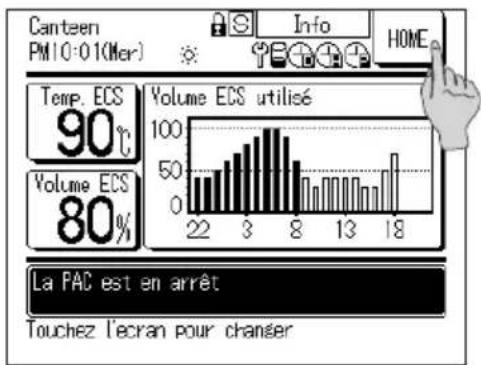

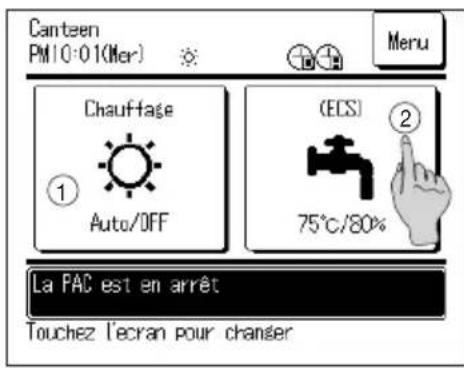

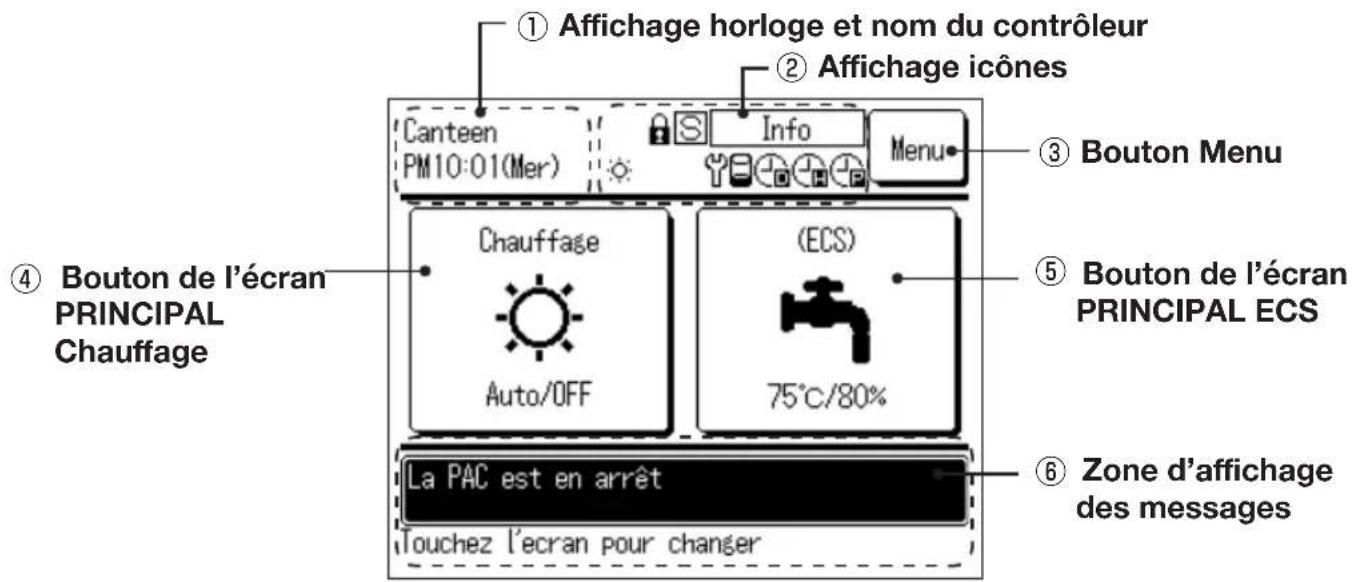

Comment aller à l'écran PRINCIPAL 28

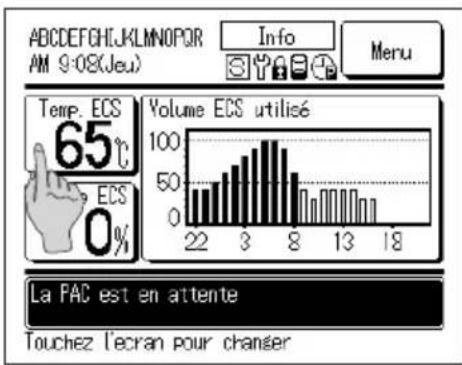

Réglage de la temp. ECS pour l'opération de replissage automatique... 29

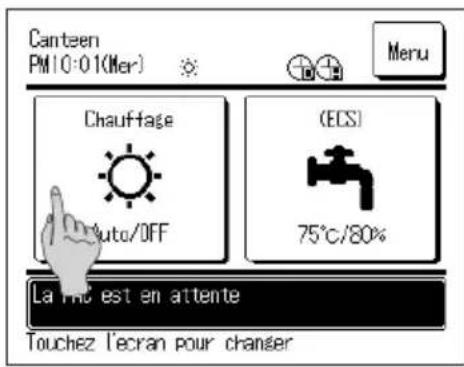

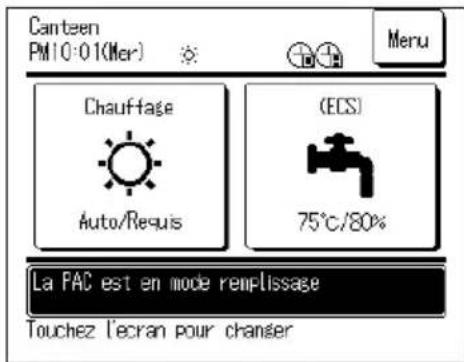

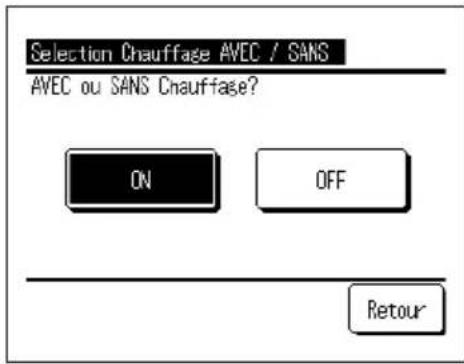

Comment demarrer le mode chauffage 30

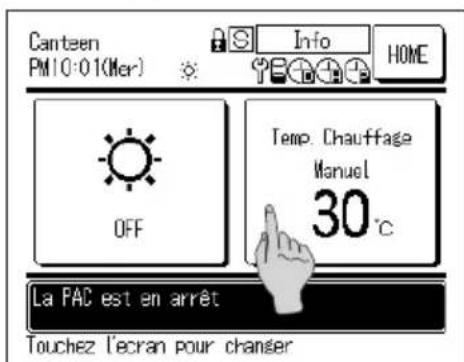

Commentreglerlatempereutardchauffage 31

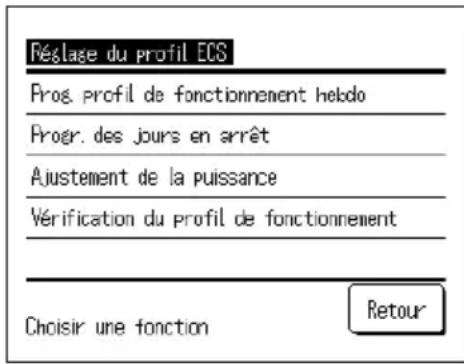

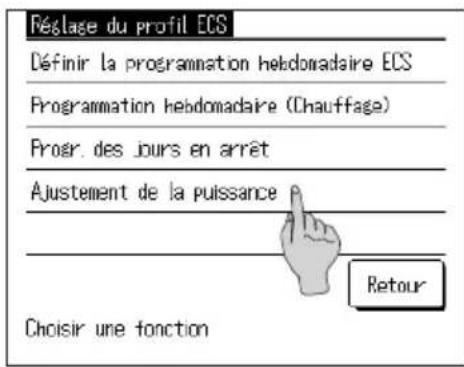

Réglagedu profil ECS 32

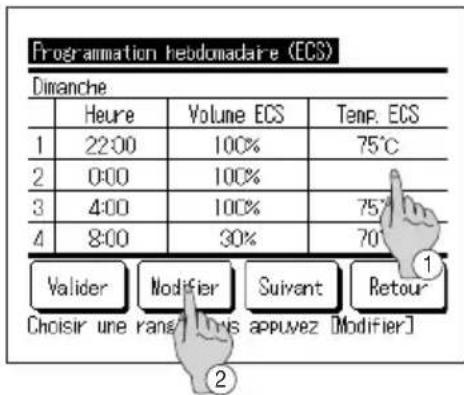

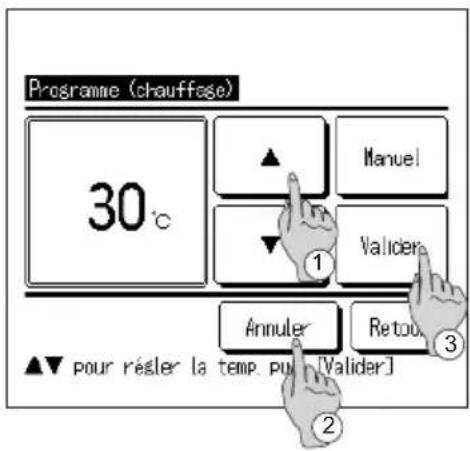

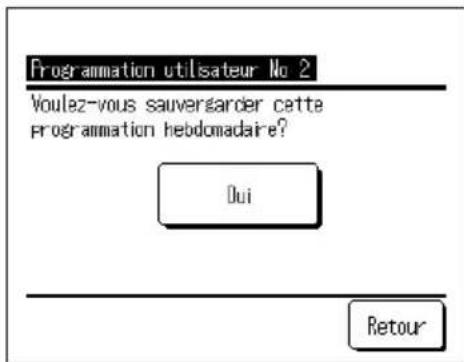

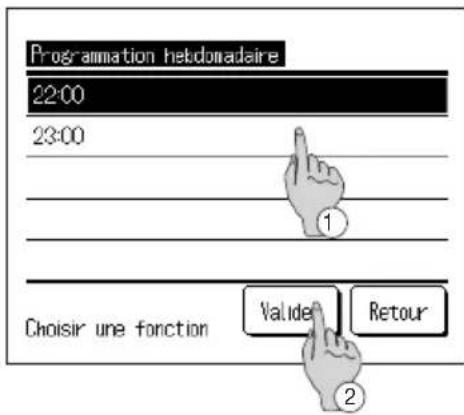

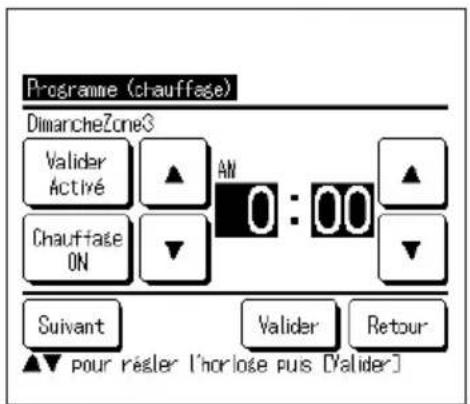

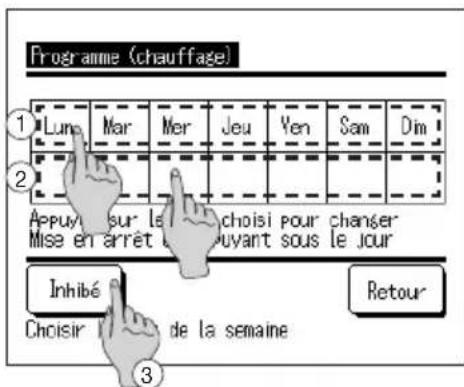

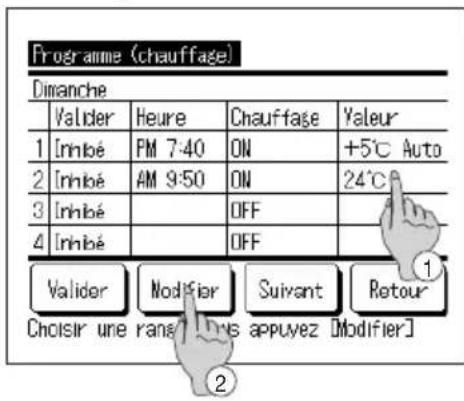

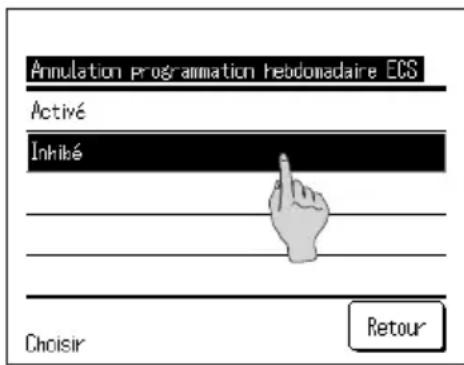

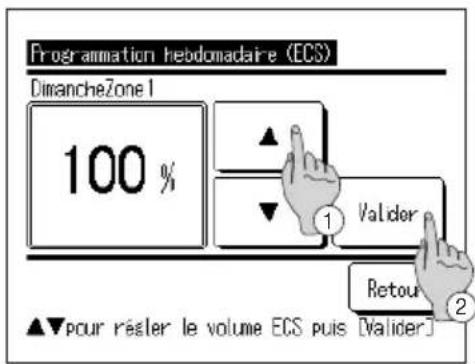

Commentreglerelprogrammehebdomadaire 33

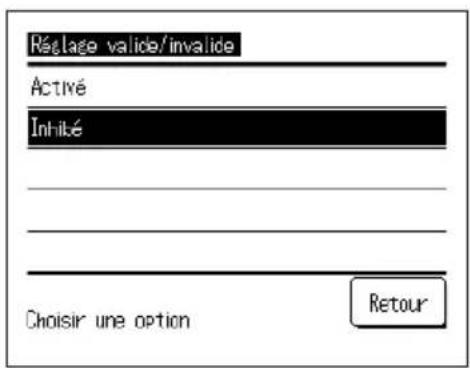

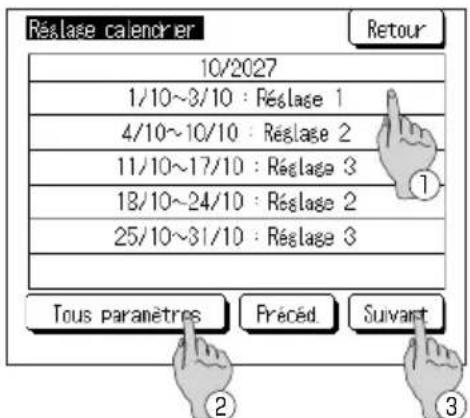

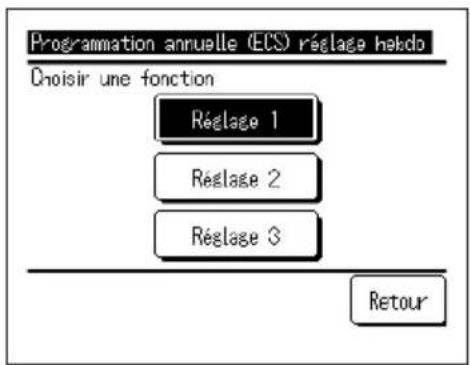

Commentreglerleprogrammeannuel 37

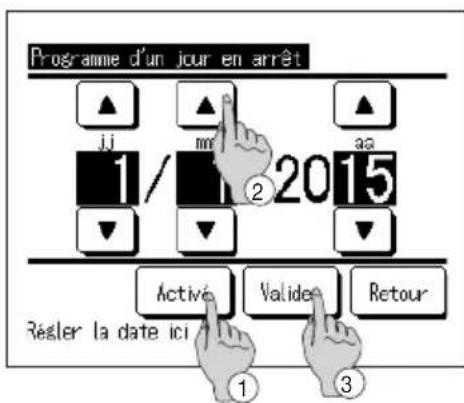

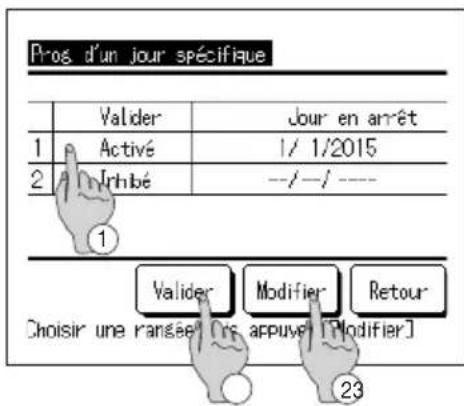

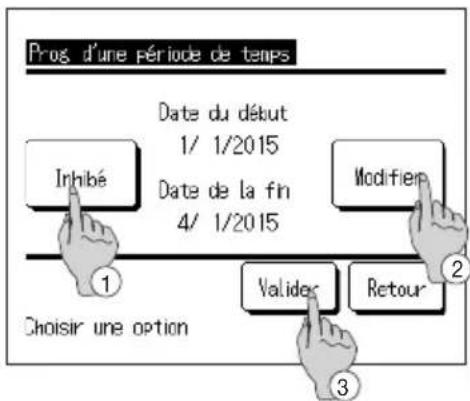

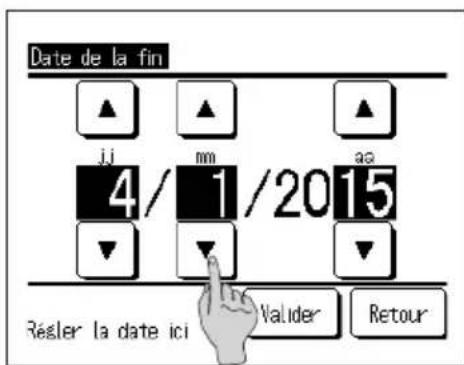

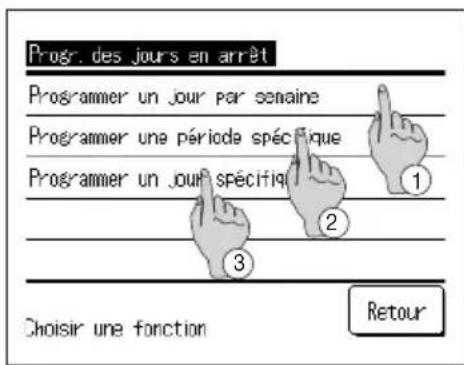

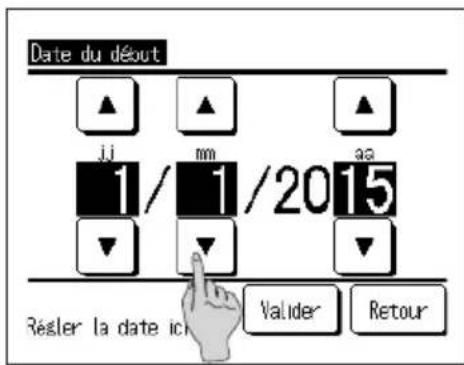

Commentreglerjourenarré 39

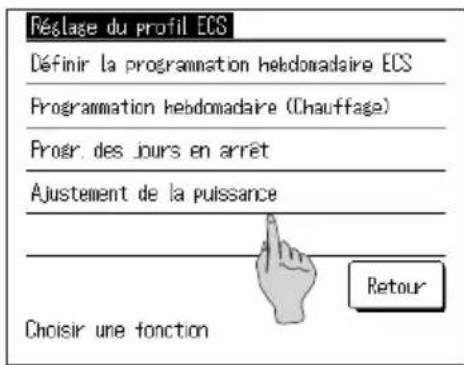

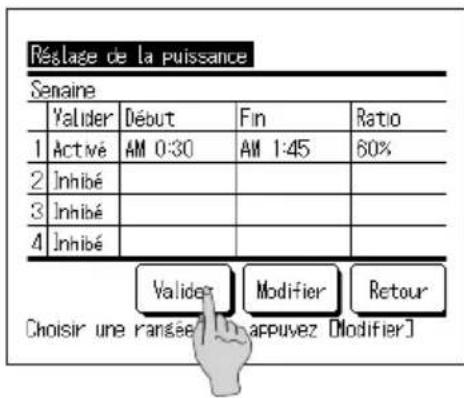

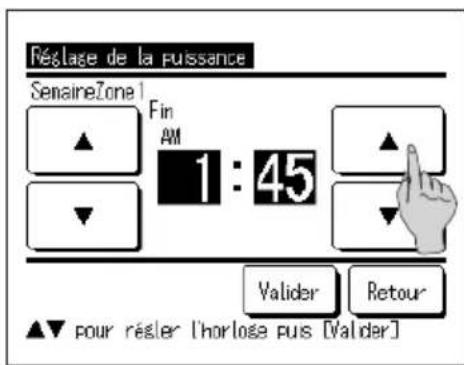

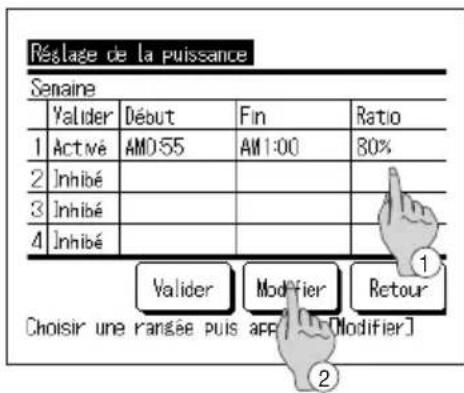

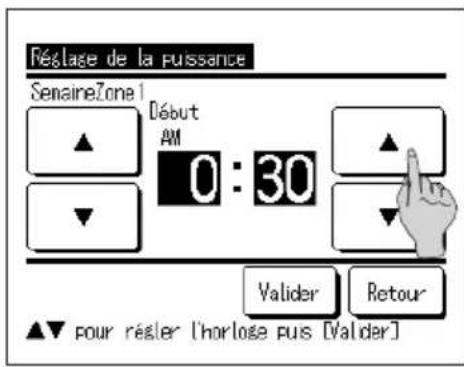

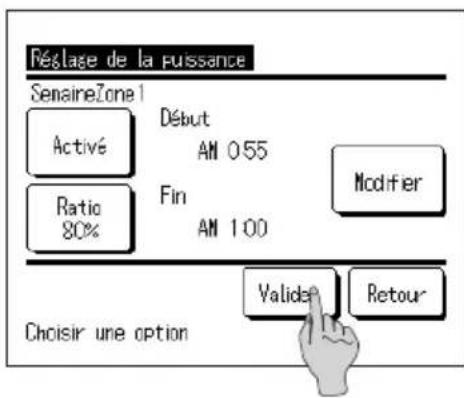

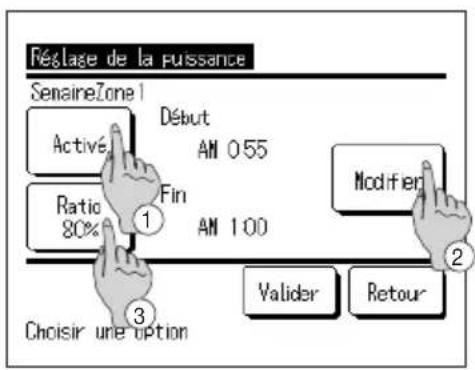

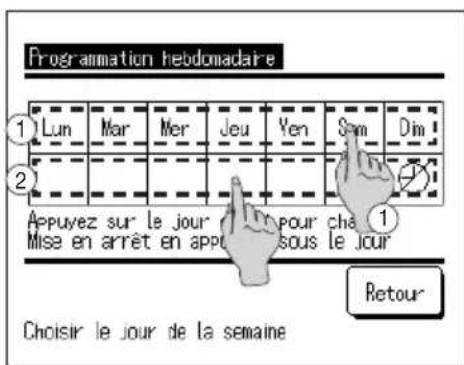

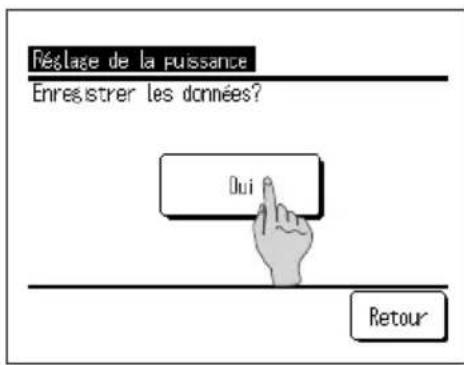

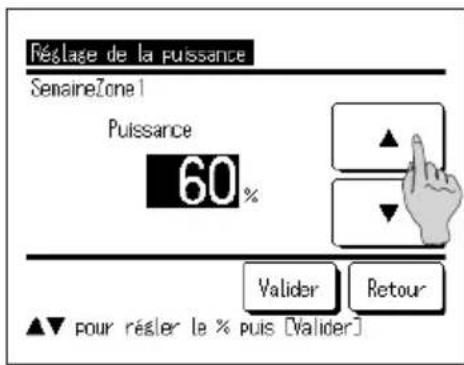

Commentregler la puissance 41

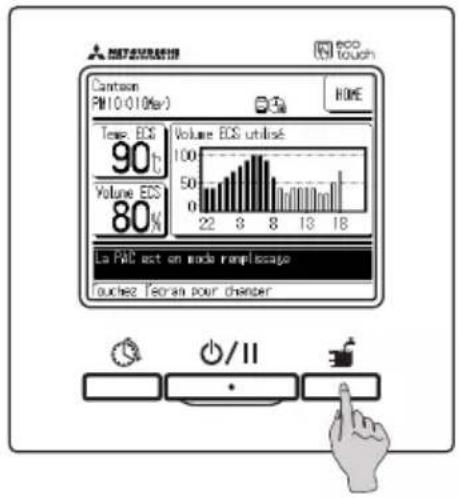

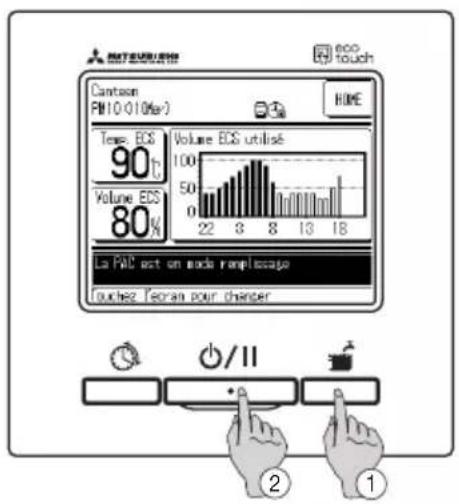

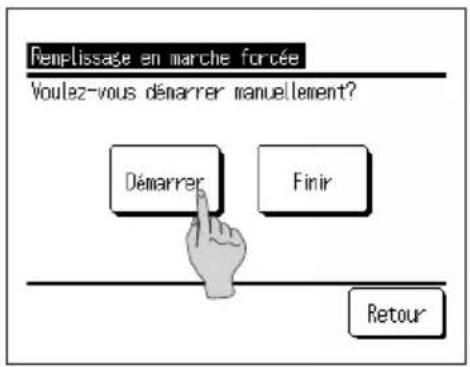

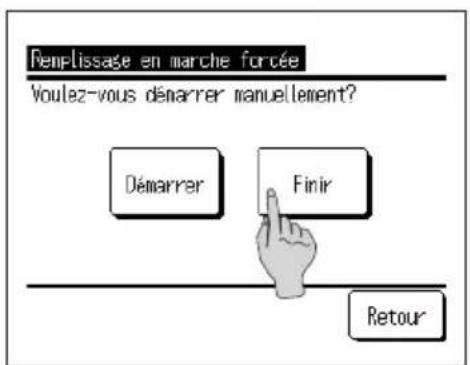

Comment effectuer I'opération de remplissage manuel 44

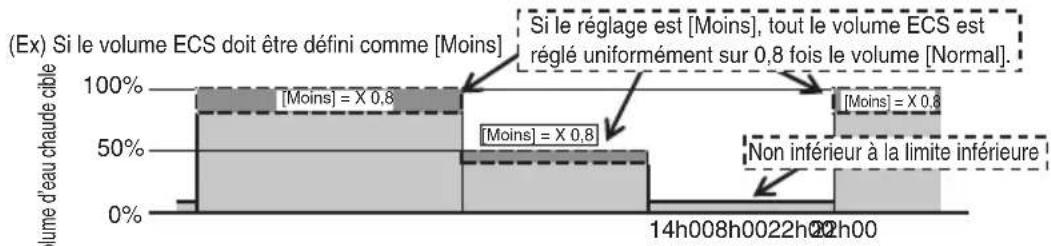

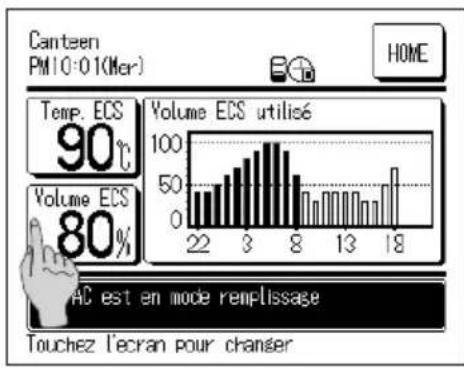

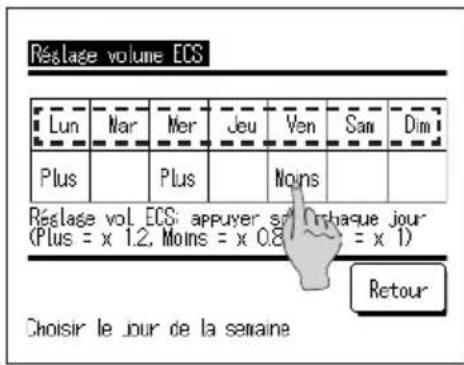

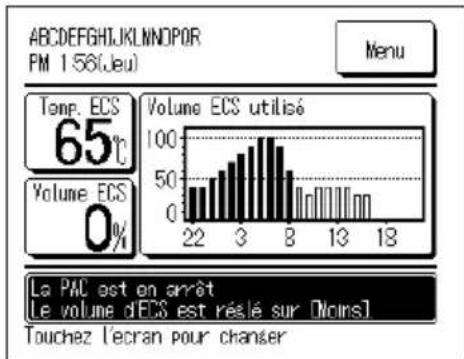

Comment augmenter ou diminuier uniformement le volume d'eau chaude 45

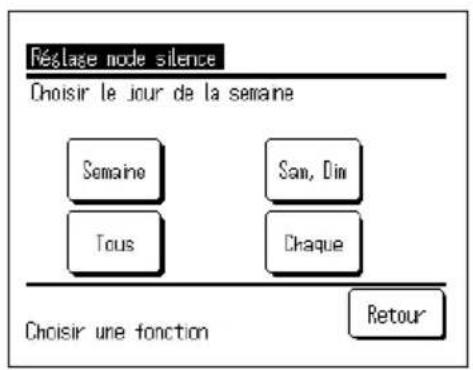

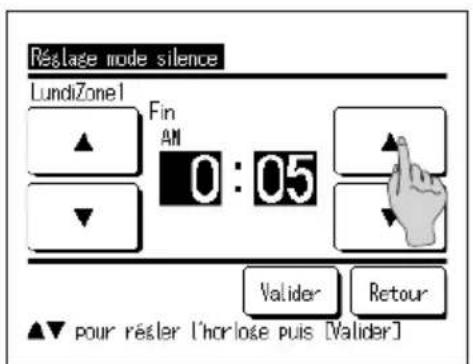

Commentreglerlemode silencieux 46

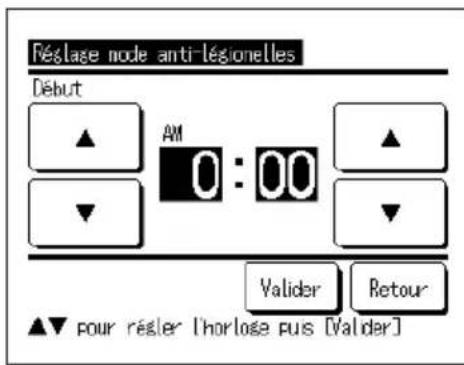

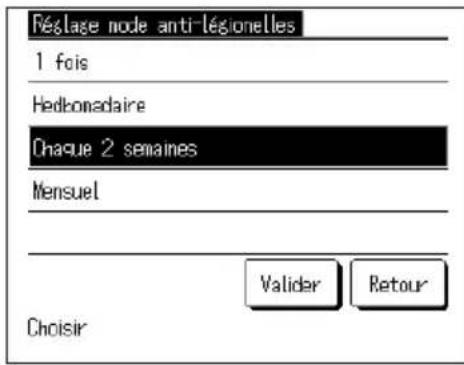

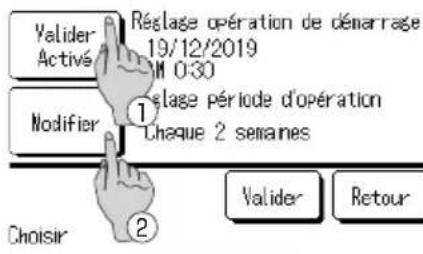

Commentreglerle modeLégionelle 49

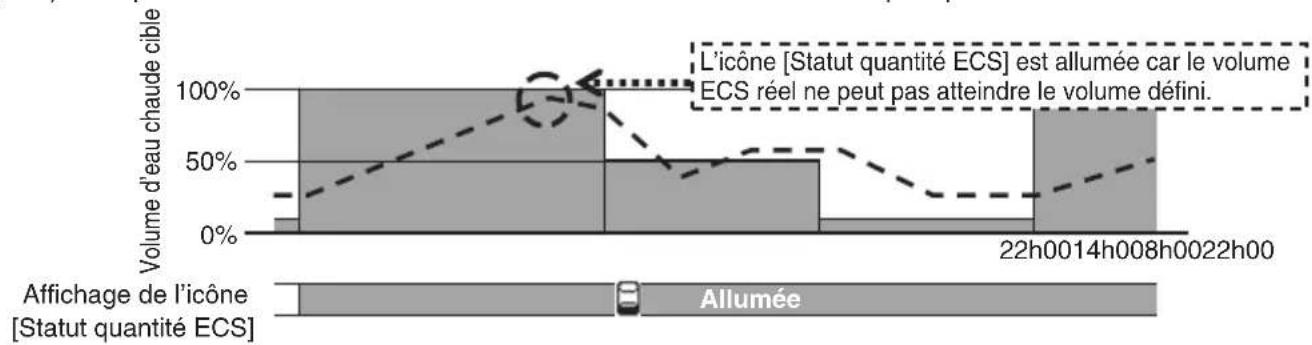

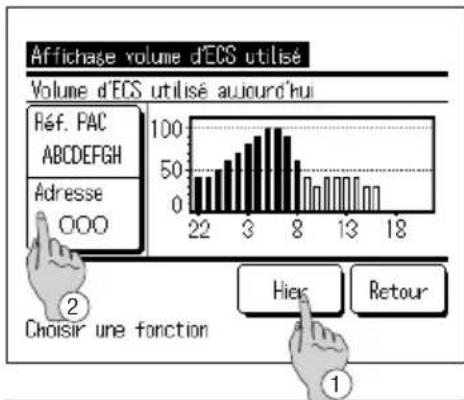

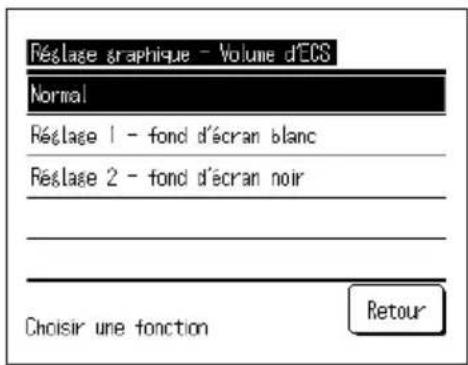

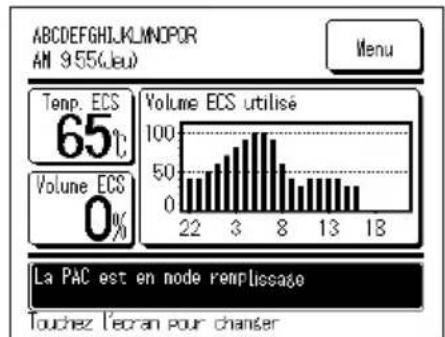

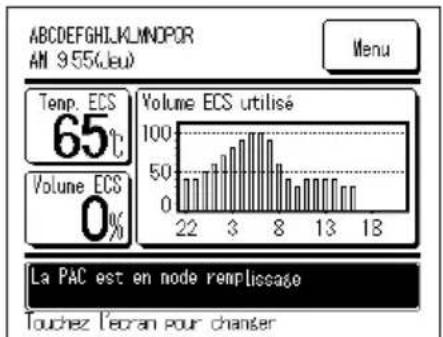

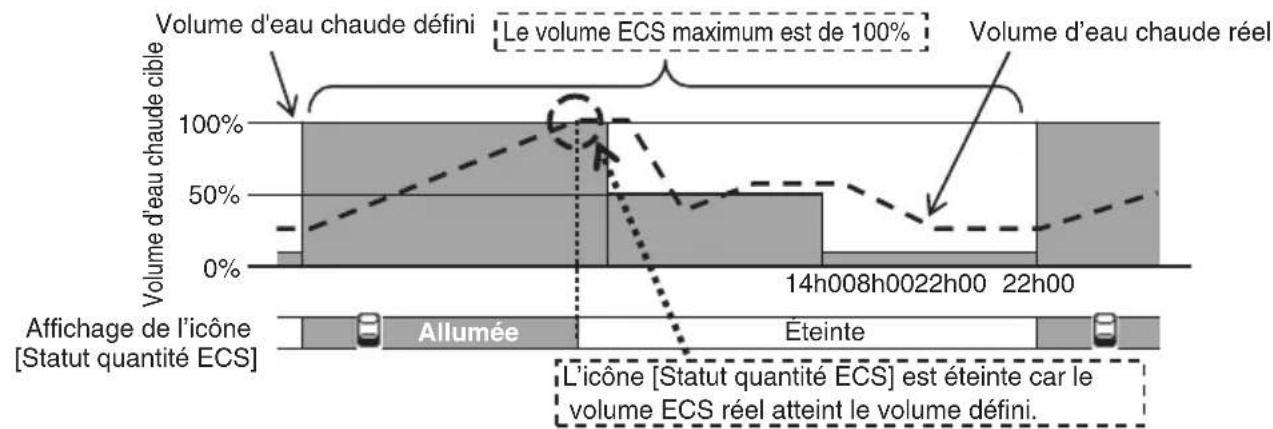

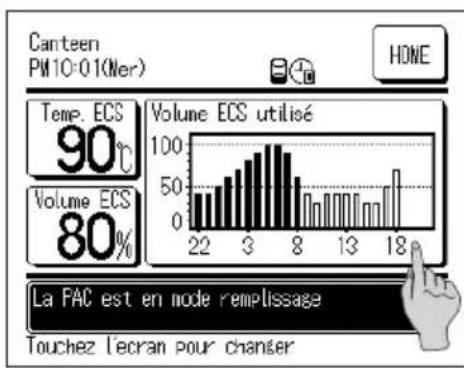

Affichage du volume d'eau chaude 51

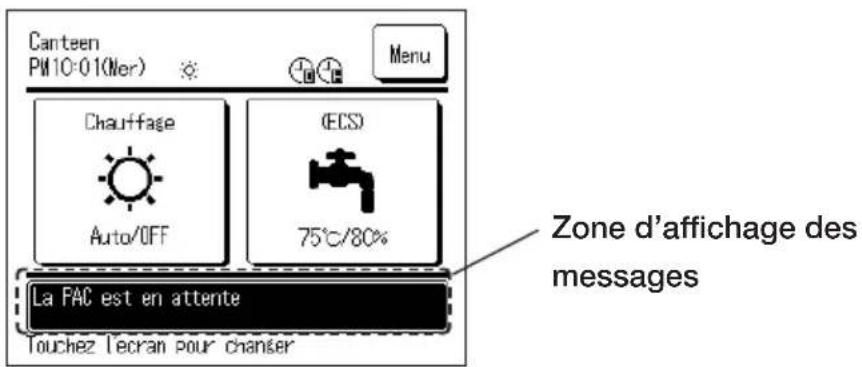

Affichage du mode de fonctionnement 51

Mode de fonctionnement pour la manipulation du menu 52

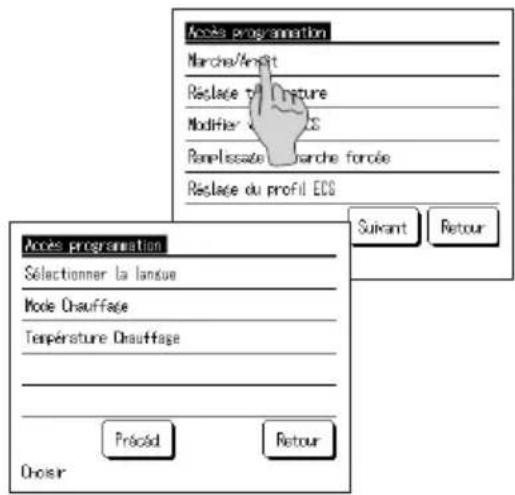

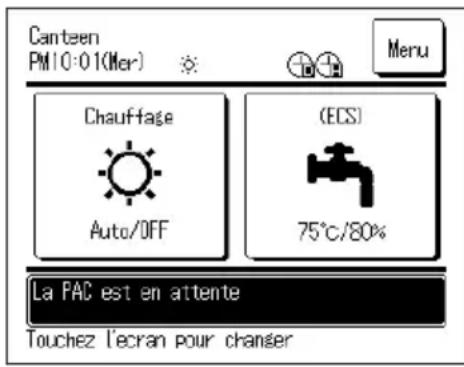

Fonctions limitées pour le contrôle seconde 52

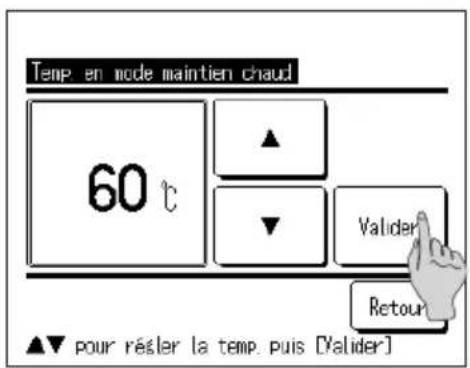

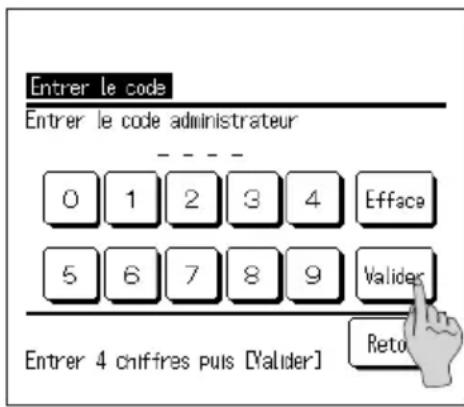

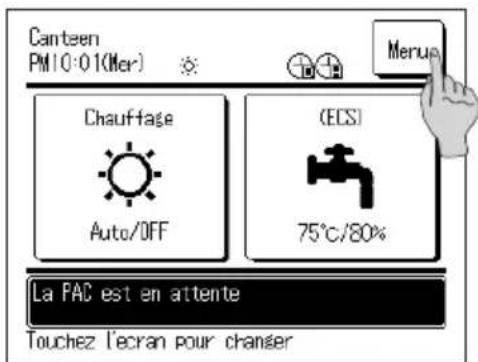

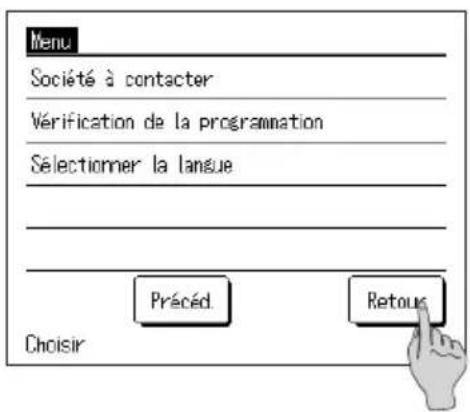

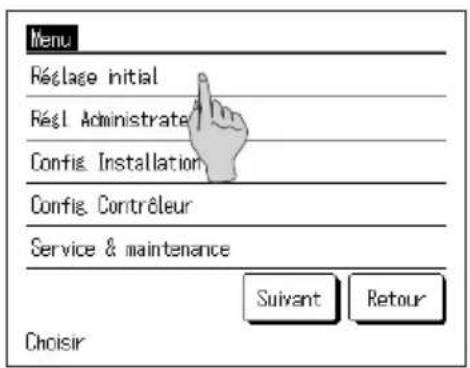

Commentutiliserleecran du menu 53

Remarque importante pour chaque écran de réglage 54

Mode de fonctionnement pour divers réglages 55

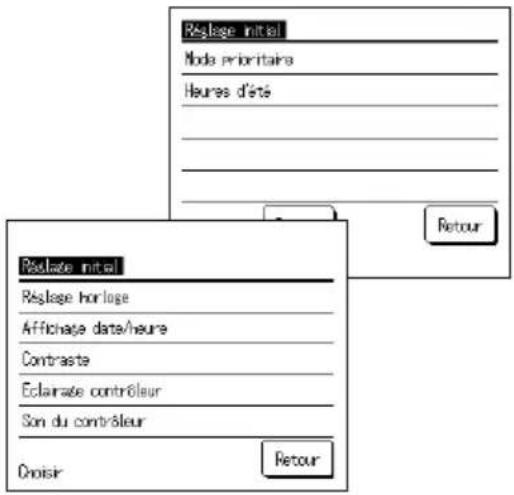

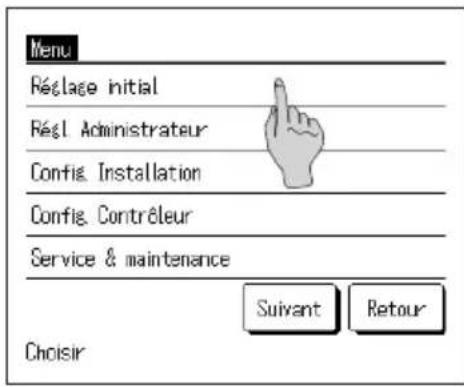

Comment définir le réglage initial 55

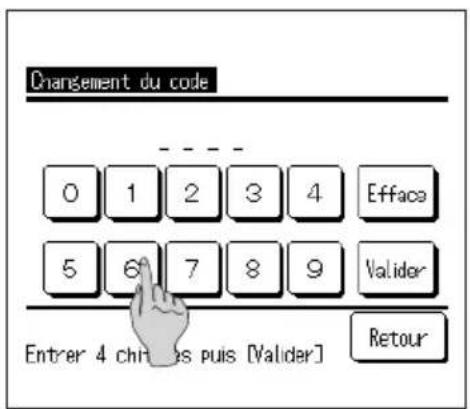

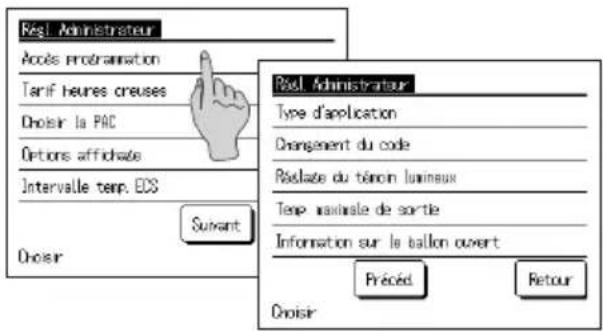

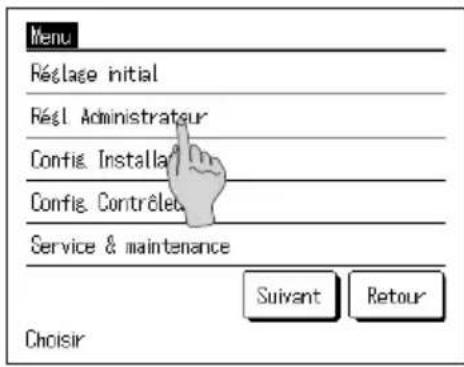

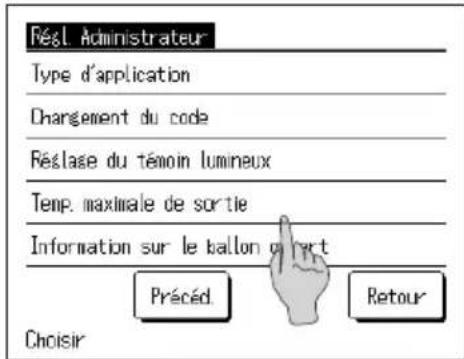

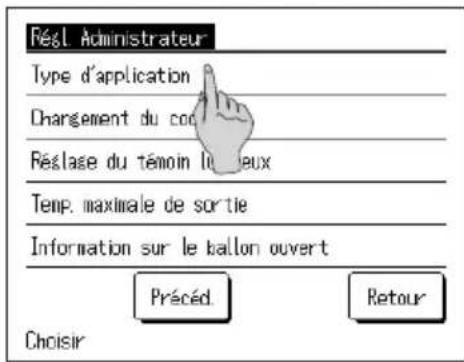

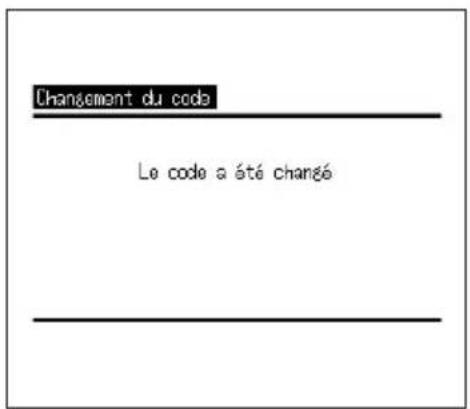

Comment définir les réglages administrateur 59

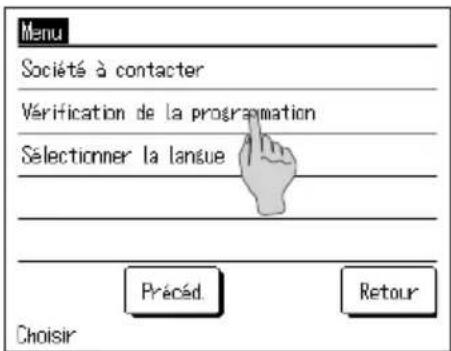

Comment vérifier le réglage du contrôle 71

Pour la maintenance 72

Maintenance du contrôleur, de la pompe à chaleur et du ballon de stockage

ECS et des composants pour le chauffage des locaux 72

Mesures à prendre pour éviter le gel de l'eau en hiver 73

En cas d'arrêt de l'appareil pendant une période prolongée 73

En cas de panne d'alimentation 73

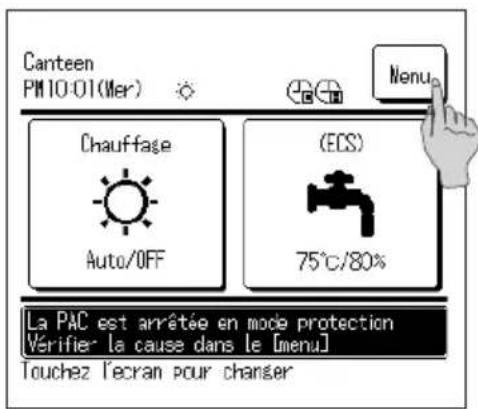

En cas d'erreur 74

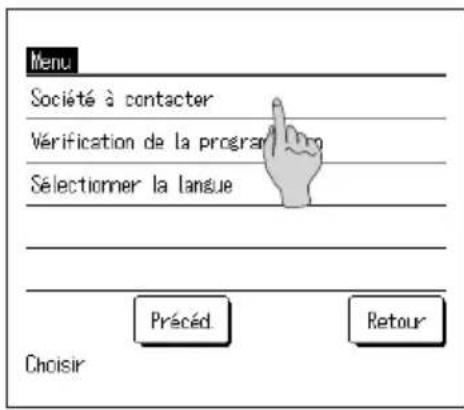

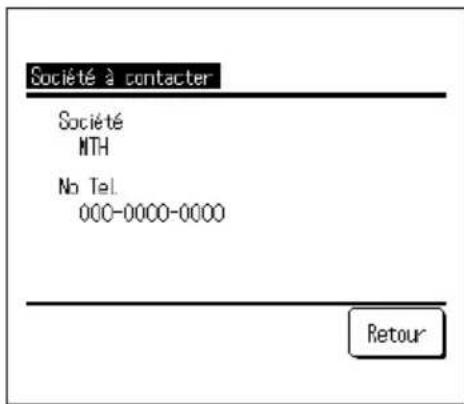

Société à contacter 78

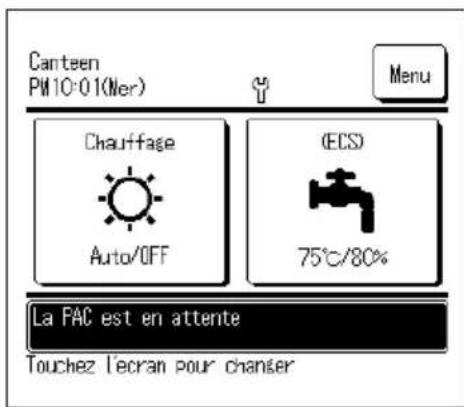

Date d'inspection 78

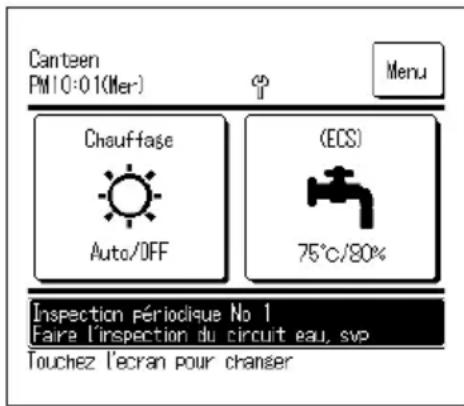

Lorsque [Inspection périodique] s'affiche 79

Service après-vente 79

Données de fonctionnement 81

1 Caracteristiques 82

Avant utilisation

Précautions de sécurité
Veuillez lire attentivement les précautions ci-dessous afin d'utiliser correctement l'appareil. Nous vous demandons de les respecter à la lecture car chacune d'entre elles est importante pour la sécurité.
AVERTISSEMENT	Le non-respect des prsentes instructions peut avoir de graves conséquences (décès, blessures graves, etc.)
ATTENTION	Le non-respect des prsentes instructions peut entrainer des blessures, des dégàts matériels ou d'autres conséquences graves.
Les pictogrammes suivants sont utilisés dans le texte.
	À proscrire.		Toujours respecter les consignes.
	Vérifier que l'appareil est raccordé à la terre.		Ne jamais manipuler l'appareil avec les mains mouillées.
	Toujours tener l'appareil à distance de l'eau.
Veuillez conserver ce manuel en lieu sûr afin de pouvoir vous y reporter si necessaire. Montrez ce manuel aux installateurs susceptibles d'intervenir pour déplacer ou réparer l'appareil. En cas de transfert de propriété de l'appareil, le présente manuel et le « Manuel d'installation » doivent être remis au nouveau propriétaire. Les branchements électriques doivent être réalisés uniquement par des specialistes qualifiés.

Precautions pour l'installation

AVERTISSEMENT
Consultez votre revendeur ou un entrepreneur professionnel pour installer l'appareil. Veillez à utiliser les pieces d'origine en option spécifiquees par MHI. Si vous réaliszed vous-même l'installation et que celle-ci est incorrecte, vous vous exposez à un risque d'électrocution, d'accendie ou de chute de l'appareil.
Prénez connaissance des mesures à prendre pour ne pas dépasser les concentrations critiques de réfrigérant en cas de fuite, en particulier si l'appareil est installé dans une petite piece. Pour cela, veuillez consulterer votre revendeur.Une fuite de réfrigérant avec dépassemment de la concentration peut provoquer un accident d' à un manque d'oxygene.	0
Veillez à protégger les raccordements aux bornes des efforts ou tensions externes créées par les cables.Un raccordement ou une fixation défectueux peut générer de la chaleur, de la fumée ou un incendie.	0
La tension maximale à raccorder au contrôleur est égale à 18 Vcc. Le raccordement à une tension de 220~240 Vca ou 380/415 V est à proscrire.Cela peut provoquer une panne, des étincelles ou un incendie.	0
N'utilisez pas une PAC ou un contrôleur dont le panneau ou le couvercle est resté ouvert.Les pièces electriques sous tension non couvertes peuvent provoquer deselectrocutions ou un incendie pendant l'utilisation.	0
L'appareil ne doit pas être utilisé dans un environnement inadapté.L'utilisation de l'appareil dans les lieux suivants peut notablement dégrader ses performances ou provoquer deselectrocutions, une panne, de la fumée ou un incendie à cause de la corrosion.Lieux où l'air contient un brouillard d'huile dense, de la vapeur, des vapeurs de solvants organiques, des gaz corrosifs (ammoniac, composé soufre, acide, etc.)Lieux où sont fréquement utilisés des solutions acides ou alcalines, des cosmétiques, des vaporisations spéciales, etc.Lieux où un brouillard d'huile est produitLieux où l'air est empli de fumée de cigaretteLieux où l'air est empli de poussièresLieux où est généraee de la vapeur d'eau ou un espace très humideLieux où des gaz inflammables peuvent être produits, circuler, s'accumuler ou fuirLieux où sont utilisés des cosmétiques ou des vaporisations spéciales.	0
Le raccordement à la terre doit être réalisé en sécurité. Ne raccordez pas le cable de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de terre téléphonique. Une mise à la terre incorrecte peut entraîner des dysfonctionnements ou des électrocutions au point de fuite électrique.
Le disjoncteur de fuite à la terre doit être installé Si le disjoncteur de fuite à la terre n'est pas installé, il existe un risque d'électrocution. Renseignez-vous auprès de votre revendeur ou de votre installer qualifié.
Le contrôleur ne doit pas être exposé à la lumière directe du soleil ou à des températures supérieures à 40°C ou inférieures à 0°C. Cela peut occasionner une déformation, une décoloration ou une panne.

ATTENTION
Les tuyauteries d'évacuation doivent être installées de façon que l'eau de vidange s'évacue facilement.Des tuyauteries mal installées peuvent être à l'origine d'inondations ou d'une panne de la pompé à chaleur à cause de l'obstruction de l'eau de vidange.
Installee le contrôleur à un endroit pouvant supporter son poids.Une solidité insuffisante ou une installation incorrecte peut occasionner la chute du contrôleur.

Précautions pour l'utilisation

A VERTISSEMENT
Évitez d'utiliser des substances combustibles (laque, insecticide, etc.) à proximé de l'appareil. N'utilise pas de benzène ou de diluant pour nettoyer l'appareil. Cela pourrait occasionner des fissures, une électrocution ou un incendie. En cas d'anomalie, arrêtez l'appareil. Sinon, vous vous exposez à un risque de panne, d'électrocution, d'incendie, etc. Si une anomalie (odeur de brûlé, etc.) survient, arrêtez l'appareil, coupez l'interrupteur et consultez votre revendeur.	Ø
Arrêtez l'appareil dés qu'une anomalie quelconque est détectée. Sinon, vous vous exposez à un risque d'incendie ou de panne. Consultez votre revendeur.	Ø
N'utilise aucun liquide autre que de l'eau propre, faute de quoi, cela peut provoquer un incendie ou une Explosion.	Ø
Ne touche pas le tuyau d'eau chaude les mains nues pour vérifier la température de l'eau chaude. Vous risquez de vous brûler.	Ø
Ne modifies pas les régliages du dispositif de protection et ne le désactivez pas. La modification des régliages ou la désactivation du dispositif de protection peut occasionner un incendie, des électrocutions ou des blessures.	Ø
Si l'appareil est utilisé avec un apparéil à combustion, ventilez également. Une ventilation insuffisante peut provoquer un accident dû à un manque d'oxygène.	Ø
N'insérez pas vos doigs ou de longs objets dans l'orifice de sortie d'air du ventilateur. Le ventilateur tourne à grande vitesse à l'intérieur, ce qui peut vous blesser. Meme si le ventilateur s'accêté, il peut recommencer à tourner soudainement.	Ø
A ATTENTION
Ne jouez pas et ne laisssez pas les autres jouer avec l'appareil ou le contrôleur. Des opérations incorrectes peuvent entraîner des problèmes de santé.	Ø
Ne démonze jamais le contrôleur. Si vous touchez accidentellement les pieces internes, vous pouvez subir une électrocution ou provoquer des dégât. Consultez votre revendeur lorsqu'une inspection de l'intérieur s'avéré nécessaire.	Ø
ATTENTION
Ne lavez pas le contrôleur avec de l'eau ou une solution liquide. Sinon, vous vous exposiez à un risque d'électrocution, d'accordie ou de panne.	Ø
Ne touche pas les pièces électriques, les boutons ou les écrons avec les mains mouillées. Sinon, vous vous exposiez à un risque d'électrocution, d'accordie ou de panne.	Ø
Veillez à arrêté l'appareil et à couper le disjoncteur avant de commencer toute tâche de maintenance. Sinon, vous vous exposiez à un risque d'électrocution ou de blessures.	Ø
N'effectuez pas vous-même le nettoyage de l'intérieur du gallon. Veuillez consulter votre revendeur. Un nettoyage avec un détergent incorrect ou mal utilisé peut endommager le revêtement en résine ou provoquer des fuites. En outre, des éclaboussures de détergent sur les pièces électriques ou le moteur peuvent provoquer une panne, de la production de fumée ou un incendie.	Ø
N'utilisez pas le châssis d'installation de l'appareil si celui-ci est rouillé ou endommagé après une utilisation prolongée. Si vous conservez un châssis rouillé ou endommagé, l'appareil peut chuter ou vous blesser.	Ø
Ne posez rien sur l'appareil et ne montez pas dessus, faute de quoi il peut chuter ou basculer.	Ø
Ne posez aucun object croignant l'humidité sous ou à proximité de l'appareil. En cas de formation de condensation au niveau de l'appareil, du tuyau de réfrigérant, du tuyau d'eau ou des tiges d'évacuation, selon le mode de fonctionnement, l'appareil peut être endommagé par la chute de gouttelettes.	Ø
Ne posez également récipient rempli d'eau (ex. vase) sur l'appareil. Cela peut entraîner des électrocutions, des étincelles ou un dysfonctionnement de l'appareil.	Ø
Ne posez rien sur l'appareil et ne laisssez pas s'accumuler de feuilles mortes ajuster de l'appareil. En présence de feuilles mortes, des insectes peuvent pénétrer dans l'appareil. Si ces derniers entrent en contact avec les composants électriques internes de l'appareil, il existe un risque de dysfonctionnement, d'étincelles ou de production de fumée.	Ø
Ne touchez pas à mains{nues l'airette en aluminium de l'échangeur thermique, faute de quoi vous risquez de vous blesser.	Ø
N'utilisez pas de benzène, de diluant, de lingettes, etc. pour nettoyer le contrôleur, ce qui peut décolorer ou endommager le contrôleur. Essuyez-le avec un chiffon imbibé de détergent neutre dilué et très essoré. Terminatez le nettoyage en essuyant avec un chiffon sec.	Ø
Ne tirez pas sur le cable du contrôleur et ne le tordez pas, ce qui peut provoquer une panne.	Ø
N'utilisez pas l'appareil à des fins particulières telles que la conservation d'aliments ou pour y loger des animaux, des plantes, des appareils de précision ou des objets d'art, ce qui peutmettre en danger leur vie/leur qualité.	Ø
Veillez à utiliser uniquement un fusible de capacité adaptée.L'utilisation de fils d'accier ou de cuivre peut entrainer un dysfonctionnement ou un incendie.	Ø
Ne mettez pas en service ou n'arrêtez pas l'appareil avec l'interrupteur.Cela peut provoquer un incendie ou une fuite d'eau. Et si la fonction de redémarrage automatique est [Activée], la rotation soudaine du ventilateur peut occasionally des blessures.	Ø
N'utilisez pas l'eau comme boissonElle constitue un risque pour la santé.	Ø
Ne laissez pas d'eau dans les tuyauteries pendant un arrêt prolongé de l'appareil.Cela peut dégrader la qualité de l'eau ou entraîner un dysfonctionnement de l'appareil à cause de l'eau gelée.Coupez l'alimentation de l'appareil et effectuez une vidange.	Ø
Ne coupez pas l'alimentation.Cela peut provoquer un dysfonctionnement de l'appareil à cause de l'eau gelée.Si vous coupez l'alimentation de l'appareil, effectuez une vidange.Si l'eau est susceptible de geler suite à une panne de courant, coupez immédiatement l'alimentation et effectuez une vidange.	Ø
Utilisez de l'eau propre conforme aux critères de qualité de l'eau. (Voir les critères page 7) La dégradation de la qualité de l'eau peut provoquer un dysfonctionnement de l'appareil et une fuite d'eau. Si l'eau contient des particules solides, des impuretés, est décolorée ou dégage une odeur inhabituelle, demandez une inspection.
Cet apparéil peut être utilisé par les enfants à partir de 8 ans et par des personnes dont les capacité physiques, sensorielles ou mentales sont diminuées ou manquant d'expérience et de connaissances, dans la mesure où elles sont surveillées ou ont été formées à l'utilisation sécurisée de l' apparéil et qu'elles comprénten les dangers associés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été effectuels par des enfants sans surveillance.

■ Précautions pour le déplacement ou la maintenance de l'appareil

AVERTISSEMENT
Consultez votre revendeur lorsque vous devez déplacer, démonter ou réparer l'appareil. Ne modifies jamais l'appareil. Une manipulation incorrecte peut occasionner des blessures, des électrocutions, un incendie, etc.	0
Si l'appareil se trouve submerge suite à une catastrophe naturelle (ex. inondation ou typhon), veuillez consultier votre revendeur. Le redémarrage de l'appareil peut provoquer des dysfonctionnements, des électrocutions ou un incendie.	0
N'utilise pas de réfrigérant autre que le réfrigérant spécifique (CO2). La haute pression maximale est égale 14 MPa. L'utilisation d'un réfrigérant non spécifique vous expose à un risque d'incendie ou d'explosion.	0
Lors de la réparation ou de l'inspection de l'appareil, n'oubliez pas de l'arrêté et de couper le disjoncteur. Si le disjoncteur n'est pas coupé, il existe un risque d'électrocutions ou de blessures par le ventilateur en fonctionnement.	0
Lors de la réparation de l'appareil, aucune autre personne que le technicien de maintenance ne doit s'en approcher. Cela constitue un risque et peut s'avérer dangereux.	0

Precautions pour l'élimination des déchets

Votre pompe à chaleur air-eau doit être marquée avec ce symbole. Cela signifie que les déchets d'équipements électriques etlectroniques (DEEE au sens de la directive 2012/19/UE) ne doivent pas être mélangés aux déchets menagers généraux. La pompe à chaleur air-eau doit être traitée dans une usine de traitement autorisée afin d'être réutilisée, recyclée et recupérée et ne doit pas être jetée avec les déchets municipaux. Pour en savoir plus, veuillez contacter l'installateur ou les autorités locales.

Guide de remplacement des composants pour le contrôle de maintenance et la maintenance préventive

Par mesure de la sécurité et pour le fonctionnement correct du produit, nous demandons à tous les clients qui le possèdent de confier la maintenance périodique et le remplacement des composants à notre société de maintenance agrée.

Cetteliste contient les activités et intervalles de maintenance periodique dans des conditions d'utilisation normales ainsi qu'une estimation des temps nécessaires au remplacement des composants.

En particulier, les temps reels de remplacement doivent etre decide en fonction des conditions d'utilisation : qualite de I'eau, qualite de I'air, reglage des heures de production d'eau chaude, etc.

Concernant le programme de contrôle de maintenance complet, veuillez consulter votre revendeur.

Nos préparons actuellesment des contrats de service et vous recommendons de souscrite un tel contrat.

• La liste se base sur un fonctionnement de l'appareil pendant 10 heures par jour, avec tarif de nuit.

Composant Point à contrôler			Cycle d'inspection(Heure/Année)	Temps de remplacement estimé
Composants du circuit de réfrigération	Compresseur Haute pression, pression intermédiaire,asse pression(Existe-t-il un écart de pression important par rapport aux caractéristiques de fonctionnement standard ?)Vibrations,son,résistance de l'isolant,raccordement incorrect d'une borne	1 40 000 heures
	Échangeur thermique(Evaporateur)Haute pression, pression intermédiaire,asse pression,propresé de l'aillette	1 10 ans
	Refroidisseur de gaz (échangeur thermique à eau)Haute pression, pression intermédiaire,asse pression(Existe-t-il un écart important par rapport aux caractéristiques de fonctionnement standard ?)Chute de pression de l'eau (La chute de pression dans la pompe à chaleur est-elle excessive ?)Température du tuyau de refoulement (La commande de protection de température du tuyau de refoulement est-elle fréquèment activée ?)	1 (*)	10 ans (*)
	Électrovanne Comportement, fuite,obstruction (Le mode dégivrage est-il fréquèment activé ? La capacité de production d'eau chaude est-elle réduite ?)	1 10 ans
	EEV (Détendeur électronique) Comportement, fuite,obstruction (La commande de protection BP et/ou HP est-elle fréquèment activée ? La capacité de production d'eau chaude est-elle réduite ?)	1 10 ans
	Filtre Différence de temp. entre les orifices d'entrée et de sortie du filtre (Existe-t-il une chute de température au niveau de l'orifice de sortie du filtre ?)	1	En période de service intense
	Capillaire de détente Usure des contacts, vibrations 1 10 ans
	Tuyau de réfrigérant Usure des contacts, vibrations 1 10 ans
Composants du circuit électrique	Relais Comportement, résistance du contact au point de contact, résistance de l'isolant	1 10 ans
	Bobine, solénoïde (électrovanne et détendeur électronique)Résistance de l'isolant	1 10 ans
	Résistance de carter Résistance de l'isolant (Existe-t-il des traces de décoloration ou de carbonisation ?)	1 20 000 heures
	Chauffage antigel (bac de récapuration des condensats, tujauteries d'eau)Résistance du l'isolant (Existe-t-il des traces de décoloration ou de carbonisation ?) 1 20 000 heures
	FusibleAspect visuel	1	5 ans
	Circuit imprimé (pour Commande, Variateur et Pompe à eau)Aspect visuel	1 10 ans
	Pressostat haute pression (63H1)Capteurs de pressionRésistance du contact au point de contact Existe-t-il des traces de friction sur le capillaire de détente ?	1 10 ans
	BornierRaccordement incorrect d'une borne	1	10 ans
	Câblage et connecteurDéconnexion, desserrage, déterioration, friction	1	10 ans
	CondensateurFuite de solution electrolytique, déformation	1	25 000 heures
	Ventilateur de refroidissementRésistance du l'isolant, bruit anormal	1	10 ans
	Contacteur magnétique (52C) Résistance du contact au point de contact, comportement	1 25 000 heures
Ventilateur extérieur	Hélice du ventilateurÉquilibre, fissure	1	10 ans
	Moteur du ventilateurRésistance de l'isolant, bruit anormal, vibrations	1	20 000 heures

• La liste se base sur un fonctionnement de l'appareil pendant 10 heures par jour, avec tarif de nuit. (Suite)

Composant		Point à contrôle	Cycle d'inspection(Heure/Année)	Temps de remplacement estimé
Composants du circuit d'eau (suite)	Pompe à eau (CC)	Comportement, vibrations, bruit anomal, résistance de l'isolant, fuite d'eau	1(*)	5 ans (*)
	Vanne de régulation du débit(CWFV1)	Comportement, vibrations, bruit anomal, résistance de l'isolant, fuite d'eau	1(*)	5 ans (*)
	Vanne motorisée (CWFV2 à CWFV5)	Comportement, vibrations, bruit anomal, résistance de l'isolant, fuite d'eau	1(*)	5 ans (*)
	Clapet de décompression	Comportement, bruit anomal, pression de l'eau, fuite d'eau	1(*)	5 ans (*)
	Clapet antiretour	Comportement, bruit anomal, pression de l'eau, fuite d'eau	1(*)	5 ans (*)
	Filtre	Obstruction, fuite d'eau	1(*)	Nettoyage 2 fois/an (*)
* L'intervalle d'inspection et le temps de remplacement des composants (*) dépendant beaucoup de la qualité de l'eau utilisée. Pour en savoir plus, veuillez consulter votre revendeur.

Critères de qualité de l'eau

L'eau d'appoint et l'eau cyclique doit respecter l'ensemble des critères de qualité de l'eau mentionnés ci-dessous.

Si la qualité de l'eau ne répond pas à ces critères, des problèmes peuvent survenir tels que l'accumulation de calcaire et la corrosion.

Élément			Eau cyclique (60°C < ≤ 90°C)	Eau d'appoint
Éléments standard	pH (25°C) - 7.0-8.0	7.0-8.0
	Conductivité électrique (25°C) mS/m		≤30	≤30
	Ion chlorure mgCl	-/L	≤30	≤30
	Ion sulfate mgSO	2-/L	≤30	≤30
	Consommation acide (pH 4,8)	mgCaCO3/L	≤50	≤50
	Ion sulfate d'acide -		≤0,5	≤0,5
	Dureté totale mgCaCO	3/L	≤70	≤70
	Dureté calcique	mgCaCO3/L	≤50	≤50
	Silice ionique	mgSiO2/L	≤30	≤30
Éléments de réfERENCE	Fer mgFe/L		≤1,0	≤0,3
	Cuivre mgCu/L		≤1,0	≤0,1
	Ion sulfure mgS	2-/L	Non détecté	Non détecté
	Ion ammonium	mgNH4+/L	≤0,1	≤0,1
	Chlore résiduel	mgCl/L	≤0,1	≤0,3
	Carbone libre	mgCO2/L	≤0,4	≤4,0
	Indice de stabilité		-	-

Description générale du chauffe-eau thermodynamique à technologie CO_2

1. Composition du chauffe-eau thermodynamique à technologie CO_2

Ce chauffe-eau thermodynamique pour applications tertiaires se compose d'une pompe à chaleur (PAC) au réfrigérant naturel tel que du CO₂ pour la production d'eau chaude sanitaire (ECS) et d'unallon pour le stockage de l'eau chaude.

Il est'accompagné d'un contrôleur permettant d'effectuer simplement divers régles.

Un seul contrôleur peut piloter simultanément jusqu'à 16 pompes à chaleur.

2. Mécanisme du chauffe-eau thermodynamique à technologie CO_2

Pour produit de l'eau chaude, ce chauffe-eau thermodynamique recoupere l'energie thermique de l'air extérieur pour chauffer le réfrigérant, lequel circule alors dans le système pour augmenter la température de l'eau.

Par conséquent, il est possible de calculer la quantité d'énergie à fournir pour produit de l'eau chaude avec la formule « [consommation énergétique de la pompé à chaleur] + [chaleur récepérée dans l'air] ».

Le rendement de l'énergie consommée devient donc supérieur à 1 (un). Autrement dit, ce système offre un fonctionnement très efficace.

Intérêt du réfrigérant au CO_2

• Son potentiel d'effet de serre (PES) est de [1] (neutre) et respectieux de l'environnement.
• Puisque de l'eau à haute température peut être produit efficacement, il est possible d'ajuster le volume de réserve de chaleur en régulant la température de l'eau chaude et d'utiliser l'eau chaude pour le nettoyage à haute température.

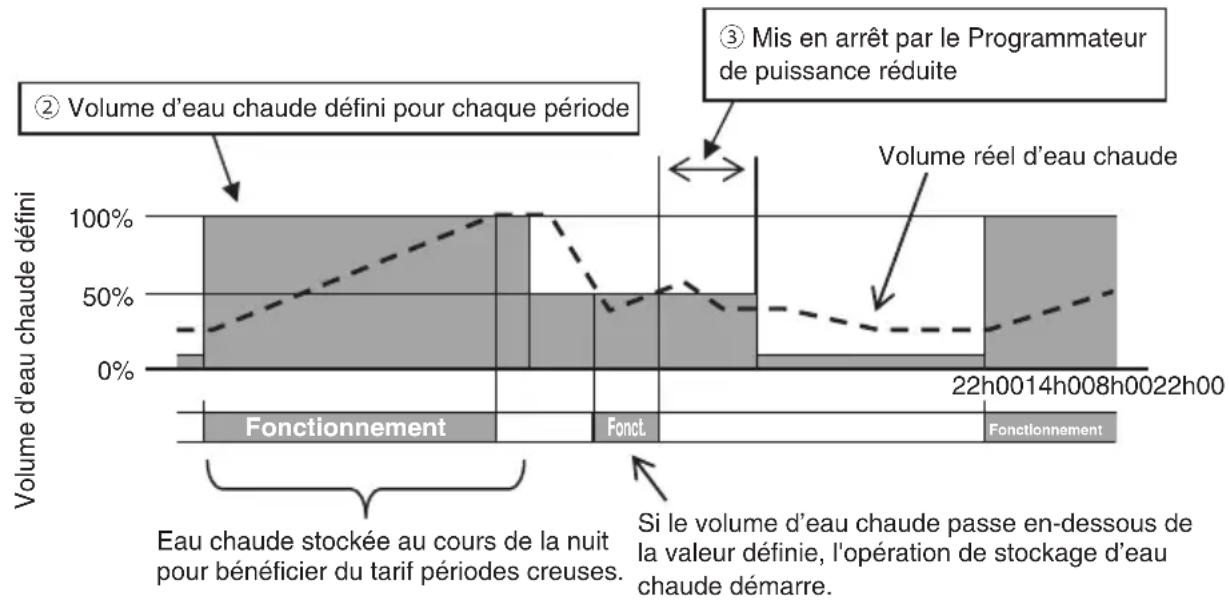

3. Profil de fonctionnement du chauffe-eau thermodynamique à technologie CO_2 (pour Eau chaude)

Ce chauffe-eau thermodynamique fonctionne en fonction du volume d'eau chaude désire réglement pour chaque heures définie.

Ce profil de fonctionnement typique et les éléments de réglage sont expliqués dans le schéma suivant.

Réglage de l'opération de stockage de l'eau chaude (Voir page 20 la méthode de réglage).

① Température de l'eau chaude

Pour stocker de I'eau chaude dans le ballon à la température configurée avec le contrôleur.

Le volume de réserve de chaleur du gallon peut etre augmente ou diminué en augmentant ou en diminuant la temperature de I'eau chaude.

Si plusieurs pompes à chaleur sont raccordées à un contrôleur, il est possible de régler la température de l'eau chaude individuellement.

Volume d'eau chaude à chaque heures définie

Le volume d'eau chaude peut etre regle a chaque heure definié grace au contrôleur.

Réglez le volume d'eau chaude en fonction de vos habitués de consommation.

③Programmate du puissance réduite

Il est possible d'interdire ou d'enregistrer le fonctionnement de la pompe à chaleur à l'heure désignée.

La quantité d'électricité contractuelle peut être diminuée en appliquant une opération avec une puissance limitée de la pompe à chaleur en fonction de la demande de puissance.

④ Réglage du volume d'eau chaude

Le volume d'eau chaude à chaque heures définie peut être augmentée ou diminuée uniformément en fonction du jour de la semaine.

Utilisez cette fonction si le volume d'eau chaude consommée varie en fonction de la saison ou du jour de la semaine.

Ex. 1 En eté : Plus En hiver : Moins

Ex. 2 Du lundi au heute : Moins Vendredi, samedi : Plus Dimanche : Normal

⑤ Réglage [Arrêt]

Si les locaux sont inoccupés et qu'il est inutile de stocker de l'eau chaude, cette fonction permet de bloquer le stockage d'eau chaude.

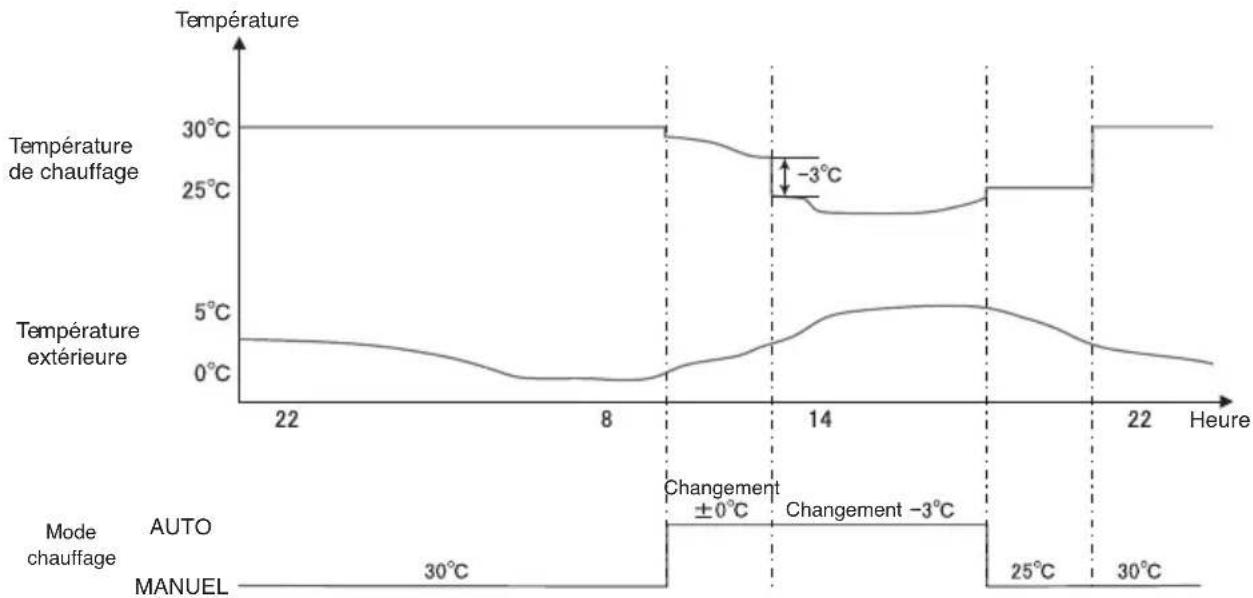

4. Profil de fonctionnement du chauffe-eau thermodynamique à technologie CO2 (pour le chauffage)

Cette pompé à chaleur peut également être utilisée comme système de chauffage des locaux. Ce profil de fonctionnement typique et les éléments de réglage sont expliqués dans le schéma suivant.

Différents modes de chauffage sont disponibles.

② Mode AUTO

La température de consigne du chauffage change automatiquement en fonction de la température extérieure.

Lorsque le mode AUTO est selectionné, il est possible de régler la température de transition.

② Mode MANUEL

La température de consigne du chauffage est directement régée par l'utilisateur. Elle ne change pas en fonction de la température extérieure.

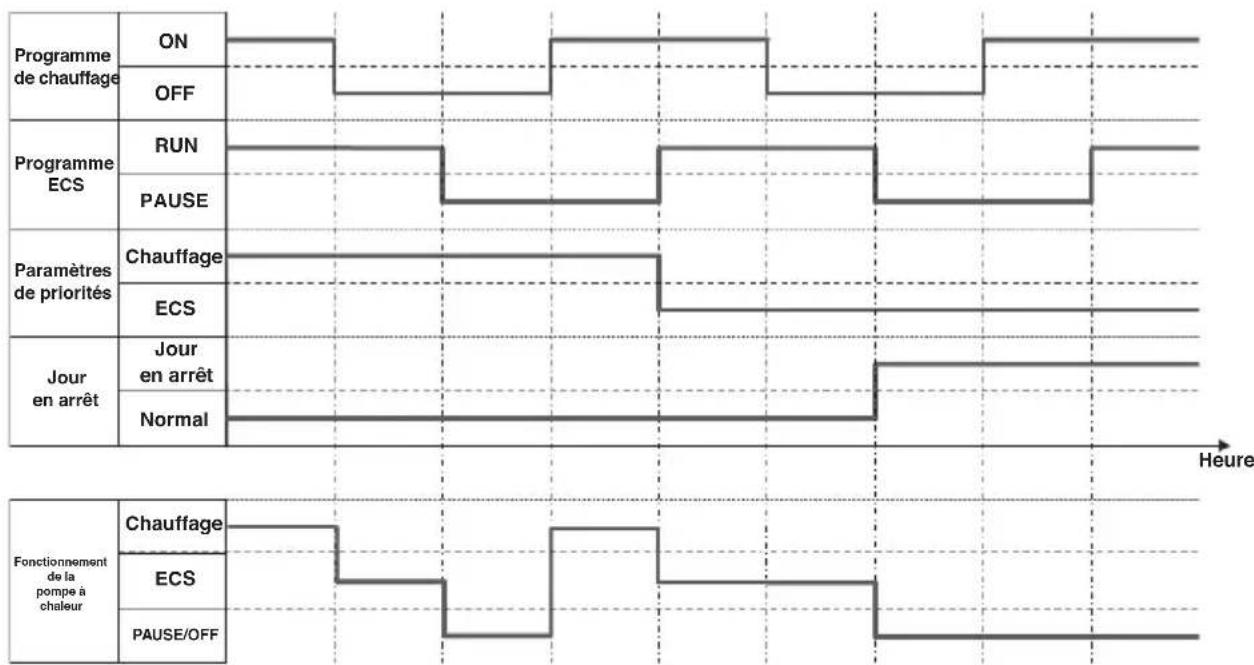

5. Profil de fonctionnement du chauffe-eau thermodynamique à technologie CO2 (pour usage combiné)

Cette pompé à chaleur peut être connectée en même temps au système de chauffage des locaux et au réservoir d'eau chaude. Ce profil de fonctionnement typique et ces paramètres sont expliqués dans le schéma suivant.

Réglage dans le cas d'une application ECS et Chauffage (usage combiné)

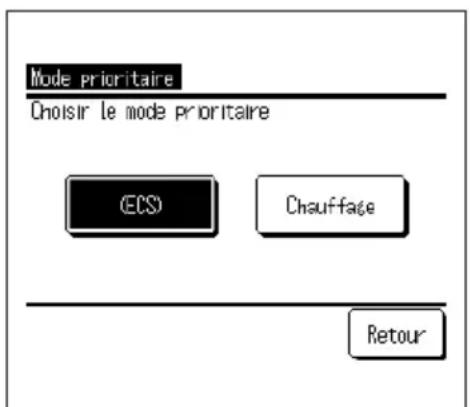

① Paramétres de priorités (Aller à la Page 50)

2 programmes sont disponibles, 1 pour le mode Eau chaude sanitaire et 1 pour le mode chauffage. Lorsque Eau chaude sanitaire et Chauffage sont tous deux nécessaires, la pompe à chaleur decide du mode de fonctionnement à privilégier.

• Priorité ECS

À chaque fois, le « Mode ECS » prend la priorité sur le « Mode chauffage »

• Priorité Chauffage

Le « Mode chauffage » a toujours la priorité.

Remarque :

Meme si la priorite au mode chauffage est demandee, s'il y a un risque de pénurie d'eau, la pompe à chaleur peut decide de passer en mode ECS.

② Jour en arrêt, Programmateur de puissance réduite (Aller à la Page 32)

Ces réglages sont communs au mode ECS et au mode chauffage.

Description des fonctions et contenus du chauffe-eau thermodynamique à technologie CO_2

Les réglages suivants peuvent être effectuels avec ce contrôleur.

Pour les méthodes de réglage détaillées, voir la page de référence de chaque fonction.

Réglage et fonction affichée Table		des matières	Page de référence
Marche La pompe à chaleur peut être		mise en service.La pompe à chaleur fonctionné conformément au profil de fonctionnement défini.	Page 27
Arrêt La pompe à chaleur peut être arrêté.		Le profil de fonctionnement défini devient invalide ; la pompe à chaleur ne lance pas l'opération de stockage d'eau chaude.* L'opération de protection de la pompe à chaleur (Mode prévention antigel) peut démarrer.	Page 27
Réglage du profil ECS	Prog. profil de fonctionnement hebdo	Régliez le profil de fonctionnement pour un jour de septaine.II est possible de définir 8 profils par jour maximum.	Page 34

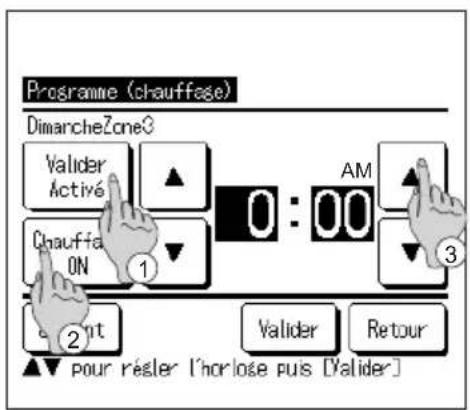

	Prog. profil de fonctionnement hebdo (Chauffage)	Régliez le profil de fonctionnement pour un jour de septaine.III est possible de définir 8 profils par jour maximum.	Page 35
	Réglage du profil de fonctionnement annuel	Régliez le profil de fonctionnement sur une base hebdomadaire Page 37
	Prog. des jours en arrêt1Une fois par septembre2Période spécifique3Jour en arrêt	Peut être définir pour les jours où le stockage d'eau chaude est inutil (vacances ou jour de congé).1Réglez le jour pour chaque année [Jour en arrêt].2Réglez le [Jour de début] et le [Jour de fin], puis règlez le [Jour en arrêt] pour cette période.3Réglez le jour spécifique puis règlez-le comme [Jour en arrêt].	Page 39
	Programmateur de puissance réalisée	Régliez l'heure de [Début] et de [Fin] de l'opération pour limiter la capacité et le taux d'économie de la capacité.II est possible de définir 4 profils par jour maximum.III est possible de sélectionner de 0 % à 80 % (à intervalles de 20 %) du taux d'économie de la capacité.* Le règlage de l'horloge est obligatoire.	Page 41
Opération de replissage manuel La pôme à chaleur fonctionné jusqu'à ce que le ballon de stockage d'eau chaude soit plein à 100 %.			Page 44
Température de consigne ECS Vous pouvèz régler la température de consigne de l'eau chaude.			Page 25
Réglage du volume ECS Le volume de stockage de l'eau chaude peut être augmenté ou diminué uniformément.			Page 45
Réglage de la température de chauffage		La température de chauffage peut être réalisée.	Page 29
Réglage du mode chauffage Le mode chaudiage peut être réalisé sur AUTO ou MANUEL Page 29
Réglage du mode silencieux Réglez l'hôpère de [Début] et de [Fin] de l'opération pour limiter le niveau sonore.II est possible de définir 4 profils par jour maximum.			Page 46
Réglage du mode Légionnelle		Régliez la date de [Début] et l'heure de [Début] ainsi que la fréquence de l'opération Légionnelle.	Page 49

Remarque

• Lorsque vous vous connectez à un dispositif externe tel qu'un Modbus pour contrôle l'appareil, ne le faites pas à partir de la télécommande.

Réglage et fonction affichée Table des matières		Page de référence
Affichage du mode de fonctionnement	Contenu de l'écran du contrôleur
	· En arrêt pour l'instant	La pompe à chaleur est en cours d'arrêt. La pompe à chaleur ne lance pas l'opération.
	· La PAC est en Marche/Arrêt· En mode pause selon « Jour en arrêt »	La pompe à chaleur est en cours d'arrêt du fait d'une pression sur [Marche/Arrêt] ou du réglage « Jour en arrêt ». La pompe à chaleur ne lance pas l'opération mais peut lancer le mode protection.
	· La PAC est en attente	Puisque le volume d'eau chaude actuel est supérieur au volume ciblé, la pompe à chaleur passée en attente.
	· La PAC est en mode replissage automatique	La pompe à chaleur est en train d'effectuer le replissage automatique.
	· La PAC est en mode replissage manuel	La pompe à chaleur est en opération de replissage manuel.
	· Elle est en mode chauffage	La pompe à chaleur est en mode chauffage.
	· En préparation pour le chauffage	La pompe à chaleur est en attente avant le mode chauffage.
	· La PAC est en mode prévention antigel	La pompe à chaleur tourne pour empêcher le gel de l'eau se trouvant dans les tuyaux.
	· En opération de dégivrage	L'opération de dégivrage est en cours.
	· En opération puissance réduite	La puissance réduite est définie.
	· L'opération est en cours de préparation	La pompe à chaleur est attente pour lancer l'opération.

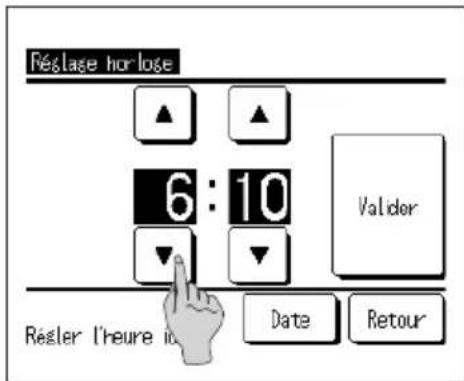

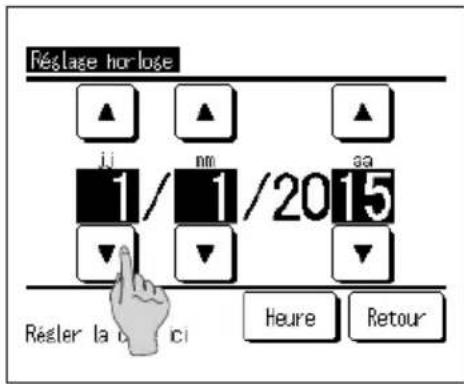

Réglage initial Réglage horloge L'heure		et la date peuvent être régées ou corrugées■ En cas de panne de courant durant jusqu'à 80 heures, l'horloge continue de tourner grâce à la pile de secours. Si la panne de courant durable plus de 80 heures, l'horloge doit être réalisée à nouveau.

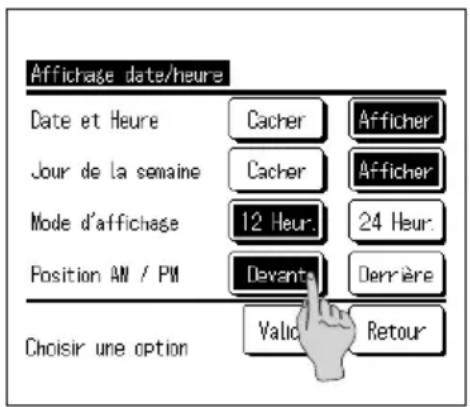

		Affichage date/heure	Pour activer/désactiver, régler sur 12H/24H et définit la position d'affichage AM/PM.

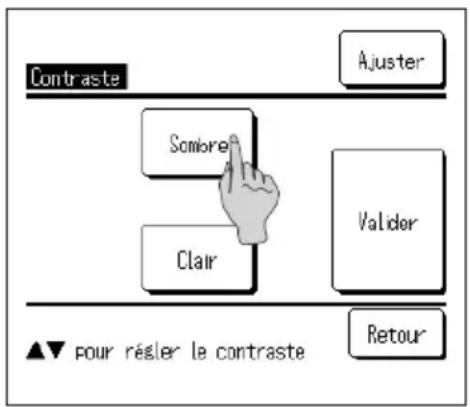

		Contraste Réglage du contrôleur	Pour contraste de l'écran LCD. Page 56

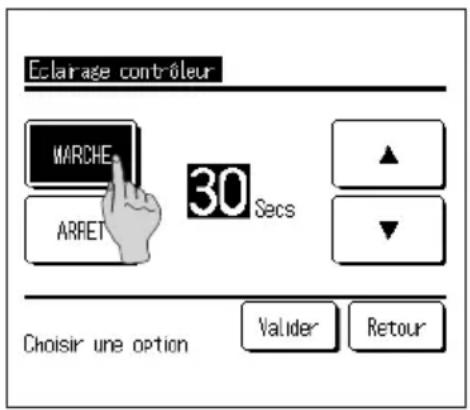

		Eclairge contrôleur	Pour activer/désactiver et régler l'heure d'activation de l'éclairage du contrôleur.

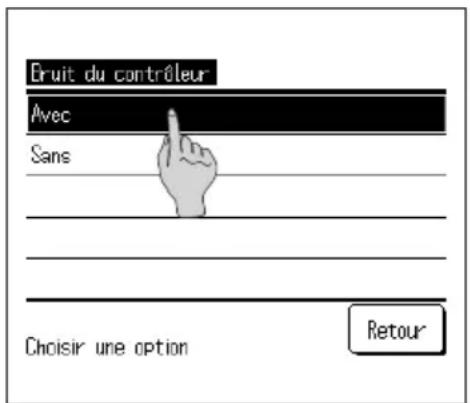

		Son du contrôleur P	Pour activer/désactiver le bip lors de la manipulation de l'écran tactile.
		Paramètres de priorités	Il est possible de régler le profil de priorité des modes entre ECS et Chauffage.

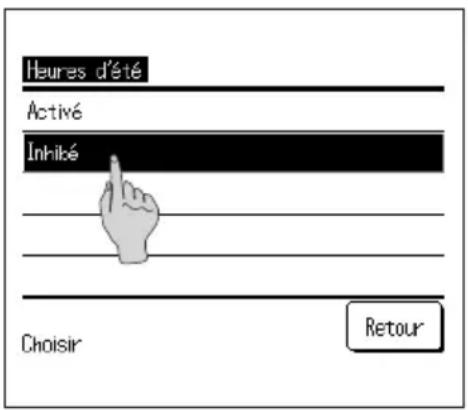

		Heure d'éte Le réglage	Heure d'éte peut être effectué. Page 58

Remarque

• Lorsque vous vous connectez à un dispositif externe tel qu'un Modbus pour contrôle l'appareil, ne le faites pas à partir de la télécommande.

Réglage et fonction affichée Table des matières			Page de référence

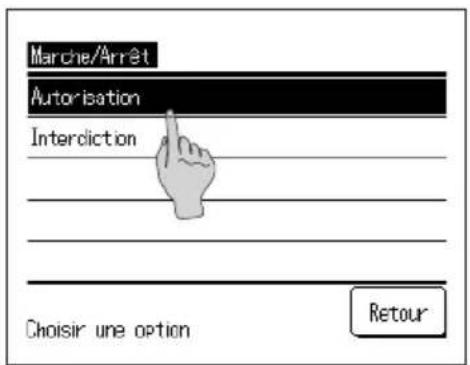

Réal. Administrateur	Accès programmation	Réglage du paramètre d'autorisation/interdiction de chaque opération.	Page 60

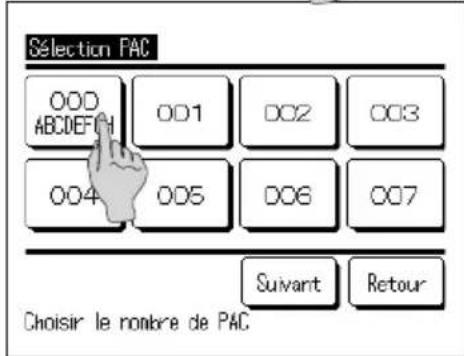

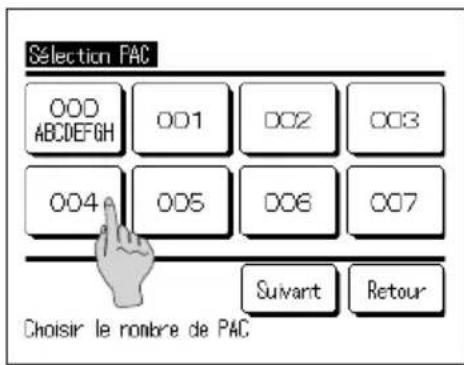

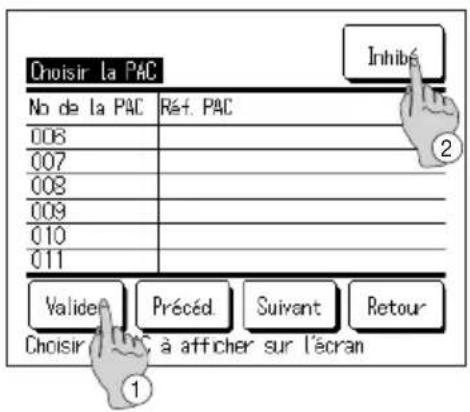

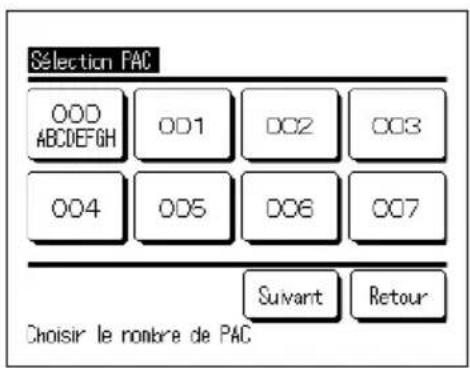

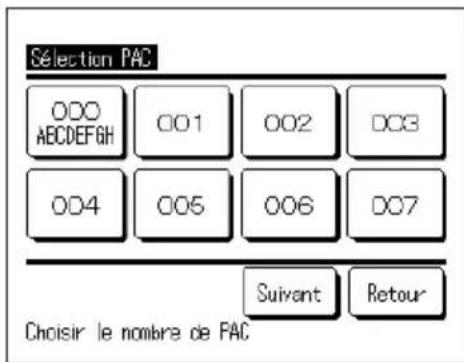

	Choisir la PAC SéLECTION	tion de la pompe à chaleur à afficher sur le contrôleur. * Sans seLECTION de votre part, le contrôleur sélectionne automatiquement la pompe à afficher.	Page 60

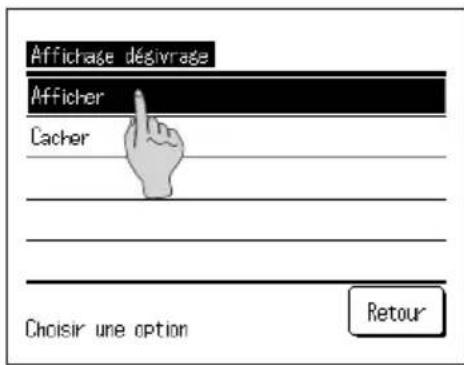

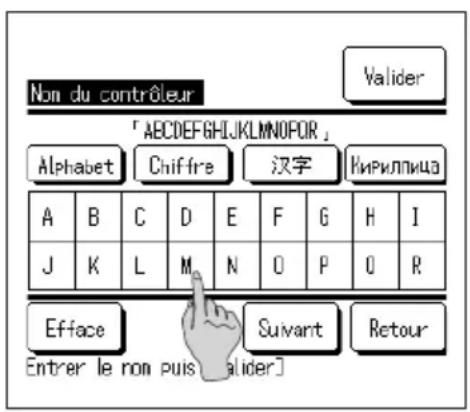

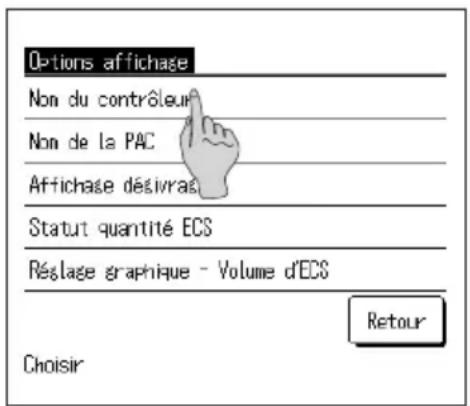

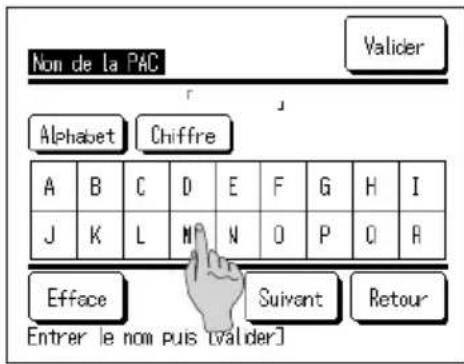

	Options affichage •	Enregistrement du nom du contrôleur et du nom de la PAC. • Activation/désactivation des fonctions [Affichage dégivrage] et [Affichage statut quantité d'ECS]. • Le style d'affichage du volume d'eau chaude est modifiable avec le commutateur [Réglage graphique - Volume d'ECS]. (Normal / Réglage 1 - fond d'écran blanc / Réglage 2 - fond d'écran noir)	Page 61

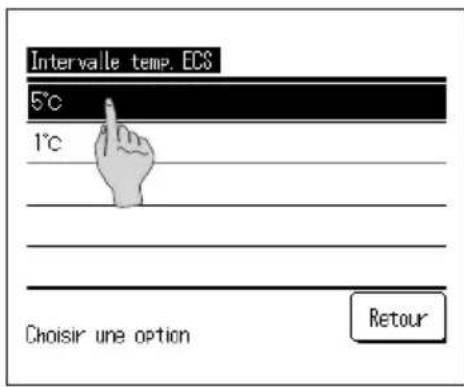

	Intervalle temp. ECS	Réglage de l'intervalle de température de l'eau chaude (par intervalles de 5°C ou 1°C). * Le règlage d'usine par défaut est 5°C.	Page 65

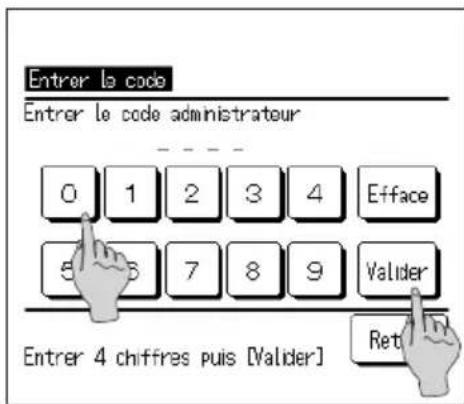

	Changement du code	Modification du code administrateur.	Page 65

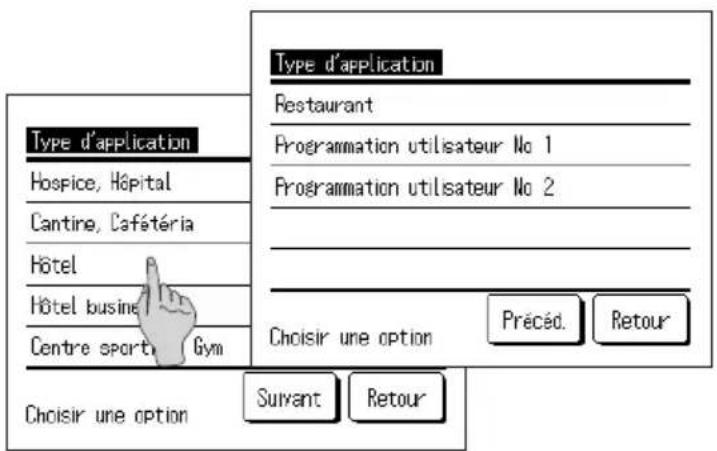

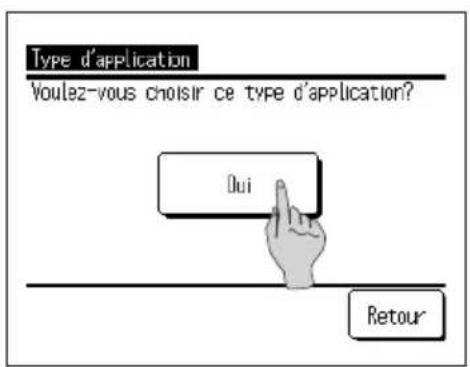

	Type d'application EnseLECTIONnant le profil de fonctionnement typique pour le type d'application professionnelle, le profil de fonctionnement détaillé est facilement régliable.	[Normal] S'allume lorsque la PAC démarre. [Réglage 1 - affichage permanent] S'allume lorsque le bouton Marche/Arrêt est enforcé.	Page 66

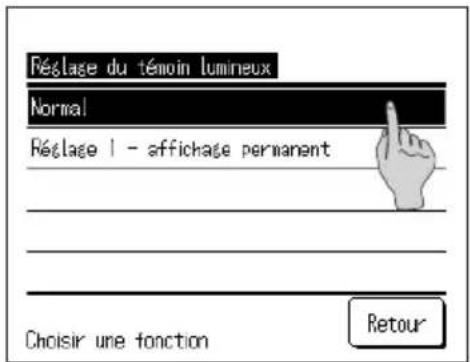

	Réglage du tímoin lumineux	[Normal] S'allume lorsque la PAC démarre. [Réglage 1 - affichage permanent] S'allume lorsque le bouton Marche/Arrêt est enforcé.	Page 68

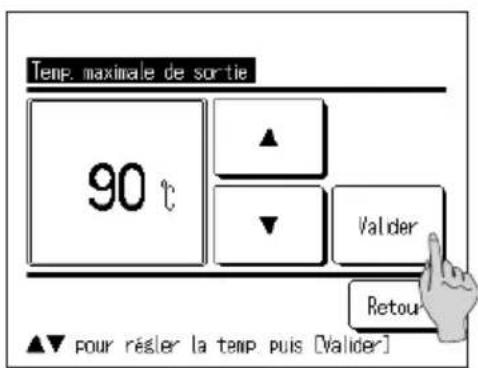

	Temp. maximale de sortie	Réglage de la température maximale de stockage de l'eau chaude stockée.	Page 68

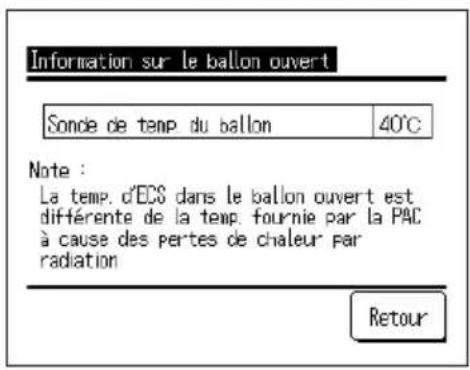

	Information sur le gallon ouvert	Vérification de la température de détention de la sonde de température du gallon ouvert.	Page 69

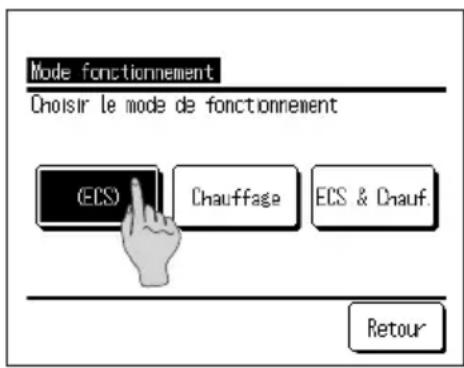

	Réglage de l'application	L'utilisation de la pompe à chaleur (ECS, Chauffage et ECS + Chauffage) peut être définie.	Page 70
	Annuler le timer hebdomadaire (ECS)	Utilisé lorsque la pompe à chaleur est pilotée par un système de commande externe. Page 70
Vérification de la programmation Vérification	coordonnées et le nombre de téléphone de la société à contacter.	page 71
Société à contacter Pour afficher les coïncidences	développement de l'information sur l'origine et l'cause.	page 78

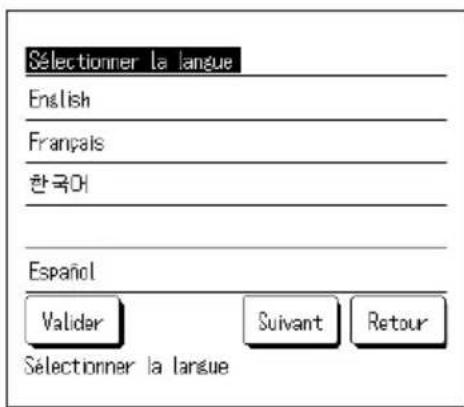

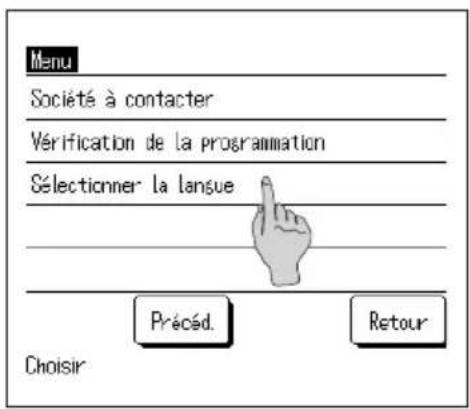

Sélectionner la langue Page 80

Remarque

• Lorsque vous vous connectez à un dispositif externe tel qu'un Modbus pour contrôle l'appareil, ne le faites pas à partir de la télécommande.

Noms et fonctions des zones du contrôleur

L'écran tactile, qui fonctionne en touchant l'écran LCD avec un doigt, s'utilise pour toutes les opérations autres que ①Marche/Arrêt, ②Réglage du profil ECS et ③Opération de replissage manuel.

① Commutateur (Marché/Arrêt)

Une pression sur le bouton demarre le fonctionnement et une autre pression l'arrête. (E) Page 27

② Commutateur (Réglage du profil ECS)

Une pression sur ce bouton lance le réglage du profil ECS. (15) Page 32

③ Commutateur Opération de replissage manuel)

Une pression sur ce bouton lance l'opération de remplissage manuel. (34) Page 42

④ Témoin lumineux

Ce témoin s'éclaire en vert (jaune-vert) pendant l'opération. Il devient rouge en cas d'erreur.

⑤ Écran LCD (avec éclairage contrôleur)

L'éclairage du contrôleur est activé en touchant l'écran LCD.
Il s'estint automatiquement au bout d'un certain temps sans manipulation.
La durée de l'éclairage du contrôleur est modifiable. (Page 50)
Si l'éclairage du contrôleur est eteint mais qu'il est regle sur ACTIVE, le fait de le toucher l'écran active uniquement l'éclairage du contrôleur. (Les opérations avec les commutateurs ① , ② et ③ sont exclues).

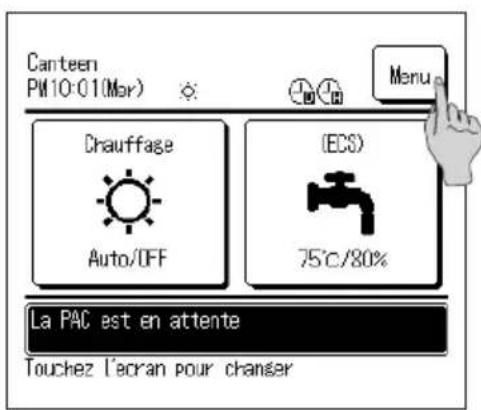

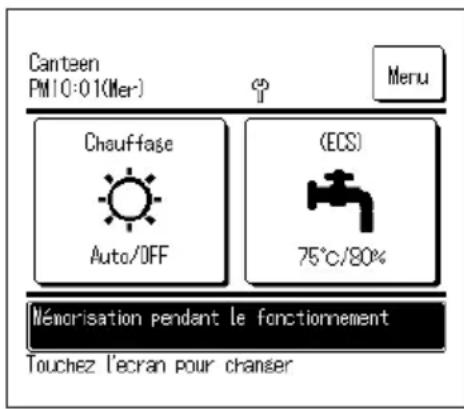

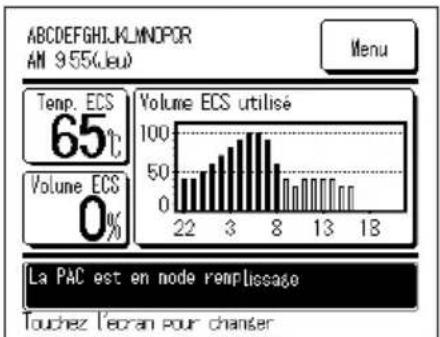

Écran PRINCIPAL

• Toutes les iconônes sont affichées et expliquées.

① Affichage horloge et nom du contrôleur

Affichage de l'heure actuelle (Page 48) et du nom du contrôleur (Page 54)

② Affichage icones

Une icône s'affiche pour chacun des réglages actifs suivants.

Info

Lorsque la commande centrale (piece facultative) est en fonctionnement.

Lorsque l'inspection periodique est obligatoire. (Page 72)

Lorsque leprogrammateur depuissance réduiteestutilisé. (Page 39)

Lorsque leprogrammateur deChauffage est utilisé. (Page 35)

Lorsqu'un réglage est effectué sur le contrôleur secondaire. (Page 45)

Si I'Acces
programmation est
activé. (15) Page 53)

Lorsque I'eau
chaude ne peut pas
etre stockée au
volume défini
(35 Page 56)

Lorsque leprogrammateurd'ECS est utiliseé. (D pour ECS (DHW)) (Page 34)

Lorsque la priorite « Chauffage » est définie. (F) Page 50

Lorsque la priorite « ECS » est définie. (Page 50)

③ Bouton Menu

Pour régler d'autres fonctions que les fonctions suivantes, appuyez sur Menu. Sélectionnez alors une des fonctions qui s'affichent pour la régler.

④ Bouton de l'écran PRINCIPAL Chauffage (Page 22)

Lorsqu'un réglage de la température de chauffage est nécessaire, appuyez sur le bouton de l'écran PRINCIPAL Chauffage.

⑤ Bouton de Iecran PRINCIPAL ECS (Page 21)

Lorsqu'un réglage de la température et de la quantité d'eau chaude sanitaire est nécessaire, appuyez sur le bouton de l'écran PRINCIPAL ECS.

Zone d'affichage des messages (Page 44) L'etat de fonctionnement de la PAC et le message de l'opération du contrôleurs affichent.

Informations

Lorsque l'application « ECS » est seLECTIONnée, le bouton de l'écran PRINCIPAL Chauffage ④ ne s'affiche pas.
Lorsque l'application « Chauffage » est selectionnée, ⑤ le bouton de l'écran PRINCIPAL ECS ne s'affiche pas dans l'écran PRINCIPAL.

Écran PRINCIPAL ECS

• Toutes les iconônes sont affichées et expliquées.

① Affichage horloge et nom du contrôleur

Affichage de l'heure actuelle (Page 48) et du nom du contrôleur (Page 54)

② Affichage icones

Chaque icône s'affiche lorsque chaque réglage s'active (Page 20)

③ Bouton de l'écran PRINCIPAL

Pour revenir à l'écran PRINCIPAL, appuyez sur le bouton de l'écran PRINCIPAL (Page 20)

④ Bouton de réglage de la temp. ECS (Page 25)

La température actuelle d'eau chaude s'affiche. Pour modifier la température de stockage d'eau chaude, appuyez sur ce bouton.

⑤ Bouton d'affichage du volume ECS et réglage (BF Page 43)

Le volume actuel d'eau chaude s'affiche. Pour régler le volume d'eau chaude [Plus] ou [Moins], appuyez sur ce bouton.

• Il se peut que le volume d'eau chaude affché diminue même si vous n'avez pas utilisé d'eau chaude. En effet, le volume affché correspond à la température ECS dans le gallon lorsqu'elle est supérieure ou égale à 50 °C ou plus. Si l'eau chaude reste inutilisée pendant une longue période, l'eau refroidit et le volume diminue. Il ne s'agit pas d'un dysfonctionnement.

⑥ Affichage volume d'ECS utilisé (19 Page 44)

Le volume d'eau chaude du jour s'affiche. Pour modifier la date ou la PAC à afficher, appuyez sur ce bouton.

Zone d'affichage des messages (35) Page 44

L'etat de fonctionnement de la PAC et le message de l'opération du contrôleurs affichent.

Écran PRINCIPAL Chauffage

• Toutes les iconônes sont affichées et expliquées.

① Affichage horloge et nom du contrôleur

Affichage de l'heure actuelle (Page 48) et du nom du contrôleur (Page 54)

② Affichage icones

Chaque icône s'affiche lorsque chaque réglage s'active (Page 20)

③ Bouton de l'écran PRINCIPAL

Pour revenir à l'écran PRINCIPAL, appuyez sur le bouton de l'écran PRINCIPAL (Page 20)

④ Bouton de marche/arrêt (ON/OFF) du chauffage

L'etat de chauffage de la pompe à chaleur s'affiche. Pourmettre le chauffage en marche et hors tension, appuyez sur ce bouton (F Page 26)

⑤ Bouton de température de consigne du chauffage

Le réglage actuel de la température de chauffage s'affiche. Pour changer le réglage de la température de chauffage, appuyez sur ce bouton (Page 26)

Zone d'affichage des messages (Page 44)

L'etat de fonctionnement de la PAC et le message de l'opération du contrôleurs affichent.

Logigramme de l'écran

Menu principal

Régl. Administrateur

Voir Page 59

Acces programmation Voir Page 60

Choisir la PAC . Voir Page 60

Options affichage Voir Page 61

Intervalle temp. ECS Voir Page 65

Réglage du code administrateur ... Voir Page 65

Type d'application. Voir Page 66

Réglage du témoin lumineux...... Voir Page 68

Temp. maximale de sortie Voir Page 68

Information sur le gallon ouvert...... Voir Page 69

Réglage de l'application Voir Page 70

Annuler le timer hebdomadaire (ECS) ....... . Voir Page 63

Vérification de la programmation

Voir Page 70

Société à contacter

Voir Page 78

Selectionner la langue

Voir Page 80

Menu principal

Config. Installation

Date d'installation

Info societe

Test mise en service

RC function settings

Contrôleur principal/subordonné ....

Signalextérieur.

Redemarrage auto

Enregistrer données de fonctionnement

Réglages spéciaux

Système hors tension

Données de fonctionnement ... Voir Page 81

Concernant la

methode

de réglage,

référez-vous au

manuel d'installation.

Concernant la

methode

de réglage,

référez-vous au

manuel d'installation.

Concernant la

methode

de réglage,

référez-vous au

manuel d'installation.

Mode de fonctionnement de base

Mode de fonctionnement eau chaude

La pompe à chaleur fonctionne conformément aux réglages [Temp. ECS], [Volume d'eau chaude désiré pour chaque plage horaire] et [Volume ECS] effectués avec le contrôleur. [Explication du mode de fonctionnement eau chaude]

Si le volume actuel d'eau chaude est inférieur au volume cible dans la plage hora actuelle, la pompe à chaleur entre en mode replissage automatique.

La température de l'eau chaude pendant le replissage automatique est la valeur de la température de consigne de l'eau chaude.

(Ex.) Si les réglages sont ceux indiqués à droite Temp. ECS : 65^

Volume ECS cible : 22h00-100%, 8h00-50%, 14h00-10%

1. Temp. ECS

Appuyez sur le bouton Temp. ECS dans l'écran PRINCIPAL ECS.

Réglez la Temp. ECS dans le menu de réglage de la temp. ECS (1987) Page 29

1. Volume ECS désiré pour chaque plage horaire

Appuyez sur le commutateur Réglage du profil ECS.
Réglez le volume ECS désire dans le menu de réglage du profil de fonctionnement (Page 33)

1. Réglage volume ECS

Le volume ECS réglé pour chaque plage horsaire peut être augmenté ou diminué (de 0,8 fois à 1,2 fois le volume ECS). Pour modifier le réglage, appuyez sur Volume ECS dans l'écran PRINCIPAL ECS et réglez le volume ECS dans l'écran [Réglage du volume ECS]. (Page 43)

Mode de fonctionnement du chauffage des locaux

La pompe à chaleur fonctionne conformément au réglage de la température de chauffage.
Deux modes de chauffage peuvent être sélectionnés.

[AUTO]

La température de chauffage s'adapte automatiquement à la température extérieure. Si la température extérieure augmente, la température de chauffage diminue automatiquement. En mode de chauffage AUTO, la température de chauffage peut être ajustée en réglant la température de transition.

[MANUEL]

La température de chauffage est directement régée par l'utilisateur. Elle ne dépend pas de la température extérieure.

1. Marche/Arrêt (ON/OFF) du chauffage

Appuyez sur le bouton | Chauffage | dans l'écran
PRINCIPAL Chauffage.

Réglez le fonctionnement marche/arrêt (ON/OFF) du chauffage dans le menu de réglage du fonctionnement marche/arrêt du chauffage

Page 30

1. Appuyez sur le commutateur Réglage du profil ECS. Réglez le programme de chauffage dans le menu de réglage du programme hebdomadaire (Page 33)
2. Réglage de la température de chauffage

Vous pouvez régler la température de chauffage sur « AUTO » ou « MANUEL ». Pour modifier le réglage, appuyez sur le bouton Température de chauffage dans l'écran PRINCIPAL Chauffage. (Page 31)

Comment lancer l'opération de marche/arrêt

1. Marche

Si vous appuyez sur le bouton Marche/Arrêt pendant l'arrêt, l'écran [En opération] s'affiche.

Si vous appuyez sur Marche, l'opération demarre.

Si le volume ECS actuel est inférieur au volume désire, la pompe à chaleur lance l'opération de replissage automatique.

2. Arret

Si vous appuyez sur le bouton | Marche/Arrêt pendant le fonctionnement, l'écran [En arrêt] s'affiche.

Si vous appuyez sur Arret, l'opération s'arrête.

En cas d'arrêt, la pompe à chaleur ne lance pas l'opération de replissage automatique.
La pompe à chaleur peut fonctionner pour se protéger elle-même.

À l'arrêt, tous les boutons d'opération de l'écran sont éteints.

Lorsque le temps d'éclairage définir pour le contrôleur est dépasse, (Page 50) l'éclairage du contrôleur s'eteint.

Si vous touchez l'écran, l'éclairage du contrôle se réactive et tous les boutons d'opération sont allumés.

Informations

• Il peut arriver que le message [Opération inhibée] s'affiche lorsque vous appuyez sur un bouton.
  Ceci n'est pas un dysfonctionnement. La touche des opérations est reglee sur [Inhibé] (Page 52)
• à la première mise en service, l'appareil lance les opérations conformément aux conditions de fonctionnement suivantes. Veuillez modifier les réglages en fonction de la charge de chauffage de l'eau chaude demandée par le client.

Temp. ECS 65°C

Volume ECS désire De 22h00 à 8h00 ... 100 %

De 8h00 à 22h00 ... 30 %

Temp. chauffage: +0°C / AUTO

Comment démarrer le mode chauffage

Le mode chauffage peut être régle comme suit.

1. Appuyez sur le bouton Marche/Amét (ON/OFF) du chauffage dans l'écran PRINCIPAL Chauffage. L'écran de marche/ arrêt (ON/OFF) du chauffage s'affiche.

1. En appuyant sur | ALLUMÉE, le mode chauffage démarre. En appuyant sur ÉTEINTE, le mode chauffage s'arrête.

1. Lorsque vous appuyez sur le bouton ALLUMEE / ETEINTE, l'écran PRINCIPAL s'affiche.

Informations

Si la pompe à chaleur est en pause, elle ne lance pas le fonctionnement même si le bouton ALLUMEE est actionné. Assurez-vous que le contrôleur est régé sur Marche avant de lancer le mode chauffage.

Comment régler la température de chauffage

La température de chauffage peut être régée comme suit.

1. Appuyez sur le bouton |Température de consigne de chauffage| dans l'écran PRINCIPAL Chauffage. L'écran de température de consigne de chauffage s'affiche.

2.Appuyez sur AUTO ou MANUEL pour selectionner le mode chauffage.

En mode AUTO, il est possible de régler la température de transition. Réglez la température de transition en appuyant sur le bouton ▲ ▲, puis sur le bouton Valider .

En mode MANUEL, la température de chauffage peut être régée directement. Réglez la température de chauffage en appuyant sur le bouton ▲ ▲ , puis sur le bouton Valider.

La température de consigne de chauffage est régliable par intervals de 1^ .
- Plage de réglage de la température de consigne de chauffage: De 20 à 52^ (Défaut d'usine: 35^ )
- Plage de réglage de la température de transition : De -5 à +5 °C (Par défaut : ±0 °C)
Si vous appuyez sur le bouton Retour sans appuyer sur le bouton de réglage, le réglage s'annule et l'écran PRINCIPAL Chauffage réapparait.
L'écran [Entrer le code administrateur] peut s'afficher selon le réglage de [Accès programmation] (150 Page 44)

1. Lorsque vous appuyez sur Valider, l'écran PRINCIPAL s'affiche

Comment aller à l'écran PRINCIPAL

1. Pour aller à l'écran PRINCIPAL ECS Appuyez sur le bouton de l'écran PRINCIPAL ECS dans l'écran PRINCIPAL. L'écran PRINCIPAL ECS s'affiche.

2. Pour aller à l'écran PRINCIPAL Chauffage Appuyez sur le bouton de l'écran PRINCIPAL Chauffage dans l'écran PRINCIPAL. L'écran PRINCIPAL Chauffage s'affiche.

1. Pour revenir à l'écran PRINCIPAL
   Appuyez sur le bouton de l'écran PRINCIPAL dans l'écran PRINCIPAL ECS ou Chauffage. L'écran PRINCIPAL s'affiche.

Informations

Lorsque l'application « Chauffage » est selectionnée, le bouton de l'écran PRINCIPAL ECS ne s'affiche pas dans l'écran PRINCIPAL. Lorsque l'application « ECS » est selectionnée, le bouton de l'écran PRINCIPAL Chauffage n'est pas affchéé.

Réglage de la temp. ECS pour l'opération de replissage automatique

La temp. ECS pour l'opération de remplissage automatique peut se régler comme suit.

1. Appuyez sur le bouton Temp. ECS dans l'écran PRINCIPAL ECS.

2. L'écran du menu [Température de consigne ECS] s'affiche. Appuyez sur la fonction souhaitée.

① Réglage temp. de replissage
① Réglage temp. réchauffage (inedisponible)

1. Si plusieurs pompes à chaleur sont connectées au contrôleur, la liste des pompes à chaleur (N° d'adresse) s'affiche. Appuyez sur le [No de la PAC] à régler. Jusqu'à 8 PAC s'affichent sur l'écran [Sélection PAC]. Si 9 PAC ou plus sont connectées, la 9ème et les suivantes s'affichent en appuyant sur Suivant.

2. Réglez la temp. de l'ECS en appuyant sur , puis sur Valider.

3. Lorsque vous appuyez sur Valider, l'écran PRINCIPAL s'affiche

La temp. ECS est régiable par intervalles de 5^ Plage de réglage de la temp.ECS:De 60 à 90^ (Defaut d'usine: 65^)
Si vous appuyez sur Retour $ans appuyer sur Valider, le réglage s'annule et l'écran PRINCIPAL ECS réapparait.
L'écran [Entrer le code administrateur] peut s'afficher selon le réglage de [Accès programmation] (19 Page 52)

Informations

Si le « Ballon pressurisé » est connecté, la temp. de l'ECS pour l'opération de réchauffage n'est pas régliable.
- La temp. de sortie réelle de l'ECS diffère d'environ ±3°C par rapport à la temp. ECS régée dans les conditions de fonctionnement.

Réglage du profil ECS

Le profil de fonctionnement de la pompe à chaleur est régliable.

Le réglage du programme hebdomadaire, le réglage du jour en arrêt et l'ajustement de la puissance sont programmables.

1. Appuyez sur le commutateur Réglage du profil ECS sur le panneau.

1. L'écran du menu [Réglage du profil ECS] s'affiche. La liste des fonctions du menu est la suivante

① Réglage du programme hebdomadaire (ECS) (14 Aller à 3)
② Réglage du programme hebdomadaire (Chauffage) (Aller à 4)
③Prog.des jours en arrêt (Aller à 5)
④ Ajustement de la puissance (Aller a 6)

1. Prog. profil de fonctionnement hebdo (ECS) (Voir page 33 pour plus d'informations)
   Le volume ECS désiré est programmable pour chaque plage hora et pour chaque jour.
   Le profil de fonctionnement est facilement réglable à partir du réglage du Type d'application (Page 59)
2. Prog. profil de fonctionnement hebdo (Chauffage) (Voir page 33 pour plus d'informations) Le mode chauffage et la durée de fonctionnement peuvent être régés. Il est possible de définir un maximum de 8 programmes pour chaque jour.
3. Prog. des jours en arrêt (Voir page 37 pour plus d'informations) La programmation des jours en arrêt permet d'inhiber l'opération de replissage automatique par la pompe à chaleur lors des jours en arrêt programmés. Les jours en arrêt sont programmables pour ① un jour par semaine ② une période donnée ③ un jour donné.
4. Ajustement de la puissance (Voir page 39 pour plus d'informations)
   En limitant la capacité maximale de la pompe à chaleur, il est possible de réduire la consommation d'électricité.
   L'ajustement peut être hebdomadaire.

Comment régler le programme hebdomadaire

Le volume ECS désiré est calculable pour chaque plage horsaire et pour chaque jour, ou pour chaque mode de chauffage et température de chauffage.

1. Appuyez sur le commutateur Réglage du profil ECS sur le panneau.

1. L'écran du menu [Réglage du profil ECS] s'affiche. Appuyez sur [Régler le programme hebdomadaire] Remarque: Si l'application « Chauffage » est Sélectionnée, « Régler le programme hebdomadaire (ECS) » n'est pas disponible. Si l'application « ECS » est Sélectionnée, « Régler le programme hebdomadaire (Chauffage) » n'est pas disponible.

1. L'écran de sélection de la [Programmation hebdomadaire] s'affiche. Appuyez sur l'objet du jour de programmation.

① Semaine:du lundi au vendredi
② Sam,Dim:Samedi et dimanche
③ Tous: du lundi au dimanche
④ Chaque: aller à l'écran [Choix du jour] (Aller à 4)

1. Appuyez sur le jour à programmer dans l'écran①. Les paramètres actuels du jour sélectionné s'affichent.

(Aller à 6 pour ECS)

(Aller à 10 pour Chauffage)

1. Pour programmer le jour en arrêt, touchez la colonne vide sur l'écran ② , juste sous le jour.

Pour le passer en jour en arrêt : [ (en arrêt) ]

Le jour programme en arrêt, l'opération n'a pas lieu. Il est possible de programmer plusieurs jours en arrêt.

En cas de programme de chauffage hebdomadaire, lorsque vous appuyez sur le bouton ③ |Inhibé|, le timer ne fonctionne pas tous les jours de la semaine. Si le timer est utilisé, veillez à régler Activé.

Programme hebdomadaire (ECS)

1. L'écran [Vérification du profil de fonctionnement] s'affiche. Lors de la modification des paramétres, ① Sélectionnéz la colonne du n° de programme à modifier ② et appuyez sur Modifier.

■ Les paramètres qui s'affichent en premier peuvent différer en fonction du jour de réglage sélection (Aller à 3)

① Semaine:reglezle profildefonctionnementduLundi
② Sam, Dim: reglez le profil de fonctionnement du Samedi
③ Tous: réglez le profil de fonctionnement du Lundi
④ Chaque: réglez le profil de fonctionnement du jour sélectionné

1. L'écran de réglage [Volume ECS] s'affiche.

① Réglez la temp. de l'ECS en appuyant sur

par intervals de 10%

② Appuyez sur Valider pour régler le volume ECS et aller à l'écran [Sélection heures définie]. (Aller à 8)

1. L'écran [Sélection heures définie] s'affiche.

① Sélectionnez l'heure à régler.
② Appuyez sur Valider pour régler l'heure et aller à l'écran [Temp. ECS]. (Aller à 9)

Pour modifier l'heure définie des jours de semaine, selectionnez [Semaine] (Aller a 3) et modifie z l'houre.
Plage de réglage de l'heure

L'heure est modifiable dans la plage indiquée dans le tableau suivant.

Si la température de l'ECS change pendant l'opération, la quantité d'ECS actuelle peut être modifiée.

	Réglage par défaut Plage de réglage
1 22h00 22h00, 23h00
2 00h00 de 00h00 à 03h00
3 04h00 de 04h00 à 07h00
4 08h00 08h00, 09h00
5 10h00 de 10h00 à 12h00
6 13h00 de 13h00 à 15h00
7 16h00 de 16h00 à 18h00
8 19h00 de 19h00 à 21h00

1. L'écran [Temp. ECS] s'affiche.

① Réglez la temp. de l'ECS en appuyant sur ▲ ▲
② Si le bouton Aucun réglage est sélectionné, « Aucun réglage » s'affiche et passé à la [Vérification du profil de fonctionnement]. La pompe à chaleur fonctionne avec la même température d'ECS que lors de la dernière action.
③ Appuyez sur le bouton de réglage pour régler la température d'ECS et revenir à l'écran [Vérification du profil de fonctionnement]. (Aller à 14)

Programme hebdomadaire (chauffage)

1. L'écran [Vérification du programme hebdomadaire] s'affiche. Lors de la modification des paramètres, ① Sélectionnez la colonne du n° de programme à modifier ② et appuyez sur Modifier.

Les paramètres qui s'affichent en premier peuvent différer en fonction du jour de réglage sélectionné (Aller à 3)

① Semaine:reglezle profildefonctionnementduLundi
② Sam, Dim: reglez le profil de fonctionnement du Samedi
Tous:reglezle profil defonctionnement du Lundi
④ Chaque: réglez le profil de fonctionnement du jour sélectionné

11.L'écran de réglage détaillé du contenu du réglage du timer s'affiche.

① Appuyez sur le bouton Réglage Activé pour passer de « État valide » à « État non valide »
② Appuyez sur le bouton Chauffage pour passer de « Timer Arrêt » à « Timer Marche »
③ Sélectionnez une durée (par intervalles de 5 min.) à l'aide des boutons
④ Si le timer est défini sur « Timer Marche » lors de l'appui sur le bouton Suivant, les conditions de fonctionnement au début de l'opération peuvent être régées. (12)

1. L'écran de réglage de la température de chauffages' affiche.

① Sélectionnez une température (par intervalles de 1^ ) à l'aide des boutons ▲ ▲ Ou appuyez sur le bouton Auto pour sélectionner le réglage de temp. Auto.
② Si le bouton Aucun réglage est sélectionné, « Aucun réglage » s'affiche et passé à l'écran [réglage détaillé]. La pompe à chaleur fonctionne avec le même mode de fonctionnement du chauffage que lors de la的最后一 action.
③ Appuyez sur le bouton Réglage après la seLECTION. L'écran [réglage détaillé] s'affiche.

1. ÀpRES avoir régèle les contenus souhaités, appuyez sur le bouton Valider.

Vérification du programme hebdomadaire

1. L'écran [Vérification du programme hebdomadaire] s'affiche

Pour enregistrer le réglage, appuyez sur Valider.

① Pour un réglage complet

L'écran passé à [Validation de tous les paramètres] (13) Aller à 15)

② Pour un réglage individuel

Enregistrez le réglage et passez à l'écran [Choix du jour] (Aller à 4)

1. L'écran [Validation de tous les paramètres] s'affiche

Appuyez sur Oui et enregistrez le réglage

Après l'enregistrement, l'écran revient à [Choix du jour]

1. Si le réglage consiste à changer le jour, veuilles commencer le réglage à partir de 4.

Remarque importante

En appliquant 9 sondes sur le gallon lors de l'installation, il est possible de controller l'opération de stockage d'eau chaude ou l'opération de remplissage automatique par la PAC, à des intervalles de 10% du volume d'ECS.

S'il est impossible d'appliquer 9 sondes sur le gallon, la pompe à chaleur ne peut pas détecter le volume d'ECS par intervalles de 10% et elle ne peut détecter que le volume d'ECS prédéfini indiqué dans le tableau suivant en fonction du nombre de sondes appliquées.

Position d'application de la sonde de température en fonction du % de volume d'eau chaude

Nombre de sondes à appliquer
Sonde n° 3 unités 4 unités 5	unités 6 unités 7 unités 8	units 9 unités*1
Tht-1 20 % 20 % 20 % 10%	10%
Tht-2 60 % 50 % 40 % 30%	% 20 %
Tht-3 100 %*2	% 30 % 40 %	% 30 % 30 %
Tht-4		100 %*2	80% 60 %	50 % 50 %	40 %
Tht-5			100 %*2	70% 65%	60 % 50 %
Tht-6				100 %*2	80% 70%	60 %
Tht-7					100 %*2	80% 70%
Tht-8						100 %*2	80%
Tht-9							100 %*2

1 Le nombre de sondes recommendé est 9.
Si le nombre de sondes est inférieur à 9, le volume d'eau chaude ne peut pas être correctement détecté. 2 La sonde qui détecte 100% du volume d'ECS sera appliquée dans la plage du volume sensible en tenant compte du volume mort, qui représenté 10% du volume total du gallon.
Toutefois, le volume d'ECS peut etre defini arbitrairement par intervals de 10% avec le contrôleur,quel que soit le nombre de sondes appliquees.Par consequent,dans un tel cas,notez que I'opération de stockage d'eau chaude ou I'opération de remplissage automatique par la pompe a chaleur pourrait ne pas etre controlee en fonction du volume d'ECS attendu.
Ex: si 3 sondes sont appliquées sur le gallon.
La pompe à chaleur ne peut détector que 20% , 60% et 100% du volume d'ECS dans le gallon.
Ainsi, même si 80% du volume est defini avec le réglage du profil ECS, la PAC ne peut pas arrêter le stockage à 80% du volume ECS et elle continue l'opération jusqu'à avoir stocké 100% du volume d'ECS.
Et si 40% du volume d'ECS est defini pour l'opération de replissage automatique, la PAC ne peut pas démarrer l'opération de replissage automatique avant que le volume d'ECS n'ait chuté à 20% .

Comment régler le programme annuel

1. Appuyez sur le bouton Réglage du profil ECS sur la télécommande.

Réglage du Profil ECS

Raglage mode anti-légionelles

Reglage programmation annuelle (EPS)

Choisir une fonction

Reglage Progrannation annuelle (CCS)

Reglage programmation annuelle

Choisir une fonction

Retour

1. L'écran du menu [Réglage du profil ECS] s'affiche. Appuyez sur [Réglage du programme annuel (ECS)].

3.L'écran du menu [Réglage du programme annuel (ECS)] s'affiche. Appuyez sur les fonctions souhaitées.

(1) Réglage du programme annuel (ECS) (Aller à 4)
(2) Réglage Activé/Inhibé du programme annuel (ECS) (14) Aller à 6)

4.L'écran détaillé de [Réglage du programme annuel (ECS)] s'affiche.

① Pour modifier les paramètres hebdomadaires, seLECTIONnez la semaine souhaïée (Aller à 5)
② Pour modifier les paramètres mensuels, seLECTIONnez Tous les réglages. (Aller à 5)
③ Appuyez sur Suivant (Précéd.) pour afficher le mois suivant (précepted).

1. Lorsque vous appuyez sur [Tous les réglages] ou sur la période dans [Réglage du calendrier], l'écran du menu [Réglage hebdomadaire (mensuel) du programme annuel (ECS)] s'affiche.

Veuillez définir le paramètre souhaite.

1. Lorsque vous appuyez sur [Réglage Activé/Inhibé du programme annuel (ECS)] sur [Réglage du programme annuel (ECS)], le menu [Réglage Activé/Inhibé du programme annuel (ECS)] s'affiche.

Activé... Le réglage annuel est actif Inhibé... Le réglage annuel est inactif

Comment régler le jour en arrêt

Les jours en arrêt sont programmables pour ① un jour par semaine ② une période donnée ③ un jour donné.

Le jour programme en arrêt, l'opération de replissage automatique n'a pas lieu.

1. Appuyez sur le commutateur Réglage du profil ECS sur le panneau.

1. L'écran du menu [Réglage du profil ECS] s'affiche. Appuyez sur [Prog. des jours en arrêt]

1. L'écran du menu [Prog. des jours en arrêt] s'affiche. Sélectionnez la période souhaïée.

①Programmer un jour parSEMaine (Aller à 5 Page 24)
② Programmer une période spécifique (Aller a 4)
③Programmer un jour spécifique (Aller à 8)

1. L'écran détaillé de [Prog. d'une période de temps] s'affiche.

① Commutez le réglage [Activé] [Inhibé]. en appuyant sur Activé/Inhibé
② Pour modifier les paramètres, appuyez sur Modifier. (Aller à 5)
③ Lorsque vous appuyez sur Valider, les paramètres sont enregistrés et l'écran PRINCIPAL réapparait.

1. Reglez la [Date du début].

Réglez les jours/mois/année (jj/mm/aa) en appuyant sur les boutons

Après avoir régle la date, appuyez sur Valider.

1. Reglez la [Date de la fin].

Réglez les jours/mois/année (jj/mm/aa) en appuyant sur les boutons ▲ ▲

Après avoir régle la date, appuyez sur Valider.

1. L'écran [Vérification des paramètres] s'affiche (Aller à 4)

1. L'écran détaillé de [Prog. d'un jour spécifique] s'affiche.

Pour modifier les paramètres, ① Sélectionnéz la ligne du n° de réglage et ② appuyez sur Modifier. (Aller à 10)

1. ③ Lorsque vous appuyez sur Valider, les paramètres sont enregistrés et l'écran PRINCIPAL réapparait.

1. Reglez [Prog. des jours en arrêt].

① Appuyez sur Activé/Inhibé et commutez le réglage [Activé] ⇌ [Inhibé]

② Réglez les jours/mois/année (jj/mm/aa) en appuyant sur | ▲ || ▲ .

1. ③ Lorsque vous appuyez sur Valider, l'écran détaillé s'affiche. (Aller à 8)

Comment régler la puissance

La puissance est réglable parSEMaine.

1. Appuyez sur le commutateur Réglage du profil ECS sur le panneau.

2. L'écran du menu [Réglage du profil ECS] s'affiche. Appuyez sur [Ajustement de la puissance]

1. L'écran de sélection du [Programmateur de puissance réduite] s'affiche. Appuyez sur l'élément du jour de programmation.

① Semaine:du lundi au vendredi 1 (Aller a6) ② Sam,Dim:samedi et dimanche ③ Tous:du lundi au dimanche ④ Chaque:Aller àI'écran [Choix du jour] Aller a4

1. Sélectionnez le jour à programmer dans l'écran ①. Les paramètres actuels du jour sélectionné s'affichent (Aller à 6)

2. Pour le réglage Activé/Inhibé, sélectionnez colonne vide dans l'écran ② juste sous le jour. Commutez le réglage [Activé] [P] ⇌ Inhibé [P] Le jour programme comme inhibé, l'opération avec une puissance limitée n'a pas lieu. Plusieurs sélections de réglages inhibés sont disponibles.

1. L'écran [Vérification des paramètres en cours] s'affiche.

Lors de la modification ou de l'ajout de paramétres,
① sélectionné la colonne du n° de programme à modifier ② et appuyez sur Modifier.

■ Les paramètres qui s'affichent en premier peuvent différer en fonction du jour de réglage sélectionné (F8 Aller à 3)

① Semaine: réglez la puissance réduite du lundi
② Sam,Dim：reglez la puissance reduite du samedi
③ Tous les jours d'une semaine : réglez la puissance réduite du lundi
4 Chaque:reglez la puissance reduite du jour selectionné

1. L'écran détaillé de [Paramètres de programmation] s'affiche.

① Commutez le réglage [Acté] [Inhibé]. en appuyant sur Activé/Inhibé
② Appuyez sur Modifier et réglez [Début] et [Fin]. (Aller à 8)
③ Lorsque vous appuyez sur Ratio %, le [% puissance] est régiable. (Aller à 10)

1. Reglez l'heure de [Début].
   Réglez les Heures/Minutes en appuyant sur
   L'heure de [Début] est régiable par intervalles de
   5 minutes

Après le réglage de l'heure, appuyez sur | Valider. (Aller à 9)

1. Reglez l'heure de [Fin].
   Réglez les Heures/Minutes en appuyant sur ▲ ▲

L'heure de [Fin] est régliable par intervalles de 5 minutes à partir de 5 minutes après le [Début] et jusqu'à 24h00.

Après le réglage de l'heure, appuyez sur Valider. (Aller à 11)

1. Réglez le [% puissance].

Réglez le [% puissance] en appuyant sur Le [% puissance] est réglable à 10%, 40%, 60% et 80%.

Après avoir reglé le [% puissance], appuyez sur Valider. (Aller à 11)

1. L'écran [Vérification des paramètres] s'affiche (EAller à 7)

Lorsque vous appuyez sur Valider, les paramètres sont confirmés et l'écran [Vérification des paramètres du jour] s'affiche. (Aller à 6)

1. Pour modifier ou ajouter les paramètres le même jour en continu, veuillez commencer à travailler à partir de 6.

1. La [Vérification des paramètres] du jour s'affiche. (Aller à 6)

Pour enregistrer le réglage, appuyez sur Valider

Pour un réglage complet L'écran passé à [Validation de tous les paramètres] (Aller à 14)

Pour un réglage individuel Enregistrez le réglage et passez à l'écran [Choix du jour] (Aller à 4)

1. L'écran [Validation de tous les paramètres] s'affiche

Appuyez sur | Oui | et enregistrez le réglage
Après l'enregistrement, l'écran revient à [Choix du jour]

1. Si le réglage consiste à changer le jour, veuilles commencer le réglage à partir de 4.

Comment effectuer l'opération de replissage manuel

Les pompes à chaleur fonctionnent jusqu'à ce que le volume d'eau chaude soit de 100% .

1. Début de l'opération
   Lorsque vous appuyez sur le commutateur
   Opération de replissage manuel,
   l'écran [En opération de replissage manuel]
   s'affiche.

Si vous avez appuyé sur Marche/Arrêt, l'opération de remplissage manuel ne peut pas demarrer.
Après avoir lancé l'opération en appuyant sur Marche/Arrêt, appuyez sur Opération de remplissage manuel.

Si l'application de chauffage est définie, l'opération de replissage manuel ne peut pas demarrer. Avec avoir definite l'application [ECS] ou [Hybride], appuyez sur le commutateur opération de replissage manuel

1. Lorsque vous appuyez sur Demarrer, l'opération de replissage manuel demarre et I'écran PRINCIPAL ECS s'affiche.

1. Fin de l'opération La pompe à chaleur reste en operation jusqu'à la fin de l'opération de replissage manuel. Toutfois, il est possible d'interr compromise l'opération de replissage manuel comme suit.

① Appuyez sur Opération de replissage manuel puis sur le bouton Finir dans l'écran [En opération de replissage manuel]. (Aller à 4)
② Arrêtez l'opération en arrêt en appuyant sur Marche/Arrêt.

Meme si le réglage est mis en [Arrêt] au cours de l'opération de replissage manuel du fait du réglage [Prog. des jours en arrêt], l'opération de replissage manuel se poursuit.

1. Si vous appuyez sur Finir dans l'écran [Valider], l'opération de replissage manuel se termine et l'écran PRINCIPAL ECS réapparait.

Informations

Si l'application « Chauffage » est définie, ce bouton n'est pas disponible.

Comment augmenter ou diminuier uniformément le volume d'eau chaude

Si le volume d'eau chaude consommée varie en fonction de la saison ou du jour de laSEMaine, le volume d'eau chaude regle avec [Réglage du programme hebdomadaire] peut'être augmente ou diminué uniformément.

1. Appuyez sur Volume ECS dans l'écran PRINCIPAL ECS.

1. Le volume actuel d'eau chaude s'affiche.

2. Pour modifier le réglage, appuyez sur la zone
   juste au-dessous du jour à modifier et modifiez le
   volume d'eau chaude. L'écran change comme suit à chaque pression. Vide (Normal) Plus (1,2 fois) Moins (0,8 fois)
   Après le réglage, revenez à l'écran PRINCIPAL en
   appuyant sur Retour.

3. Lors du réglage [Plus] ou [Moins], le résultat du réglage s'affiche dans la zone réservée aux messages.

Si [Normal] (pas d'augmentation ni de diminution), le message ne s'affiche pas.

Remarque

• Si [Normal] est sélectionné, le volume ECS défini avec [Réglage du profil de fonctionnement] est le volume cible. Le réglage par défaut est [Normal] pour tous les jours.
• Si [Plus] ou [Moins] est seLECTIONné avec [Réglage du profil de fonctionnement], le volume cible devient uniformément [1,2 fois] ou [0,8 fois] le volume [Normal].
• Si le volume ECS cible après augmentation ou diminution peut dépasser la limite maximale ou minimale, le volume défini devient la valeur max. ou min. (Valeur max.: 100%, Valeur min.: 10%)

Comment régler le mode silencieux

La mode silencieux est réglabre parSEMaine.

1. Appuyez sur le commutateur Réglage du profil ECS sur le panneau.
2. L'écran du menu [Réglage du profil ECS] s'affiche. Appuyez sur [Réglage du mode silencieux]

1. L'écran de sélection du [Réglage du mode silencieux] s'affiche. Appuyez sur l'objet du jour de programmation.

① Semaine:du lundi au vendredi ② Sam,Dim:samedietdimanche ③ Tous:du lundi au dimanche
④ Chaque: aller à l'écran [Choix du jour] (Aller à 4)

1. Sélectionnez le jour à programmer dans l'écran ①. Les paramètres actuels du jour sélectionné s'affichent (E8 Aller à 6)
2. Pour le réglage Activé/Inhibé, Sélectionnez la colonne vide dans l'écran ② juste sous le jour. Commutez le réglage [Activé] [P] ⇌ Inhibé [P] Le jour programme comme inhibé, l'opération avec un mode silencieux n'a pas lieu. Plusieurs sélections de réglages inhibés sont disponibles.

1. L'écran [Vérification des paramètres en cours] s'affiche. Lors de la modification ou de l'ajout de paramètres, ① Sélectionné la colonne du n° de programme à modifier ② et appuyez sur Modifier.

Les paramètres qui s'affichent en premier peuvent différer en fonction du jour de réglage sélectionné (3)
1 Semaine : réglez le mode silencieux du lundi
2 Sam, Dim : réglez le mode silencieux du samedi
3 Tous les jours d'une semaine : réglez le mode silencieux du lundi
4 Chaque : réglez le mode silencieux du jour sélectionné

1. L'écran détaillé de [Paramètres de programmation] s'affiche.

① Commutez le réglage [Activé] ⇌ [Inhibé]. en appuyant sur Activé/Inhibé
② Appuyez sur Modifier et réglez [Début] et [Fin]. (Aller à 8)

1. Reglez l'heure de [Début].
   Réglez les Heures/Minutes en appuyant sur ▲

L'heure de [Début] est régiable par intervalles de 5 minutes

Après le réglage de l'heure, appuyez sur Valider. (Aller à 9)

1. Reglez l'heure de [Fin].
   Réglez les Heures/Minutes en appuyant sur ▲ ▲

L'heure de [Fin] est régliable par intervalles de 5 minutes à partir de 5 minutes après le [Début] et jusqu'à 24h00.

Après le réglage de l'heure, appuyez sur Valider.
(口 Aller à 10)

1. L'écran [Vérification des paramètres] s'affiche
   (Aller à 7)
   Lorsque you appuyez sur Valider, les paramétres sont confirmés et l'écran [Vérification des paramétres du jour] s'affiche. (Aller à 6)
2. Pour modifier ou ajouter les paramètres le même jour en continu, veillez commencer à travailler à partir de 6.
3. La [Vérification des paramètres] du jour s'affiche. (Ailler à 6)

Pour enregistrer le réglage, appuyez sur Valider.

① Pour un réglage complet
L'écran passé à [Validation de tous les paramètres] (13)
Aler à 13)
② Pour un réglage individuel
Enregistrez le réglage et passez à l'écran [Choix du jour] (Aller à 4)
3. L'écran [Validation de tous les paramètres] s'affiché

Appuyez sur Oui et enregistrez le réglage

Après l'enregistrement, l'écran revient à [Choix du jour]

1. Si le réglage consiste à changer le jour, veuilles commencer le réglage à partir de 4.

Comment régler le mode Légionelle

1. Appuyez sur le commutateur | Réglage du profil ECS sur le panneau.

Rslage du profil ECS

Ragage mode anti-légionelles

Reglage programmation annuelle (ECS)

Choisir une fonction

Rasalase mode anti lles

Définir date/houro après date actuelle

1. L'écran du menu [Réglage du profil ECS] s'affiche. Appuyez sur [Réglage du mode Légionelle]

2. L'écran détaillé de [Réglage du mode Légionnelle] s'affiche.

① Commutez le réglage [Activé] [Inhibé] en appuyant sur Activé/Inhibé
② Appuyez sur | Modifier | et réglez [Début] et [Fin]. (Aller à 4)

Réglage mode anti légionelles

Date du déout

Regler la date ici

1. Réglez la [Date du début].

Réglez les jours/mois/année (jj/mm/aa) en appuyant sur les boutons | ▲ || ▲ .

Après avoir régle la date, appuyez sur Valider.

1. Reglez l'heure de [Début].

Réglez les Heures/Minutes en appuyant sur ▲ ▲

L'heure de [Début] est régliable par intervalles de 5 minutes.

Après le réglage de l'heure, appuyez sur Valider.

6.L'écran détaillé de [Réglage du mode Légionnelle] s'affiche.

Appuyez sur l'intervalle souhaité.

Affichage du volume d'eau chaude

Le volume d'eau chaude du jour s'affiche dans l'écran PRINCIPAL ECS. Vous pouvez contrôler le volume de stockage d'eau chaude par chaque pompe à chaleur connectée d'hier à aujourd'hui.

1. Le volume d'eau chaude par heures s'affiche dans la section [Volume ECS] de l'écran PRINCIPAL ECS.
2. Pour afficher le [Volume d'ECS] ou afficher une autre pompe à chaleur, appuyez sur la zone [Volume ECS].

1. L'écran [Affichage volume d'ECS] s'affiche.

① Appuyez sur Hier et affichez le [Volume d'ECS] de la veille. (Aller à 4)
② Appuyez sur Adresse et seLECTIONnez la PAC à afficher. (Aller à 5)

1. L'écran [Affichage du volume ECS] de la veilles s'affiche.
   ① AppuyezsurAujourd'hui et affichez l'écran [Affichage volume d'ECS] du jour.
2. L'écran de sélection de la pompe à chaleur s'affiche. Appuyez sur No de la PAC à afficher et le [Volume ECS] de la PAC sélectionnée s'affiche.

Affichage du mode de fonctionnement

Le mode de fonctionnement de la pompe à chaleur s'affiche dans la zone de l'écran PRINCIPAL réservée aux messages. Concernant les détails du mode de fonctionnement, voir Page 17.

Mode de fonctionnement pour la manipulation du menu

Fonctions limitées pour le contrôleur secondaire

Si une seule pompe à chaleur est associée à deux contrôleurs, il n'est pas possible d'effectuer les réglages suivants avec le contrôleur secondaire. Veuillez les effectuer avec le contrôleur principal.

Si le réglage s'effectue avec le contrôleur secondaire, l'icone s'affiche dans l'écran PRINCIPAL.

■ Température de consigne ECS
Réglage du volume ECS
Réglage de la température de chauffage
Réglage du mode chauffage
Réglage du profil ECS
Régl. Administrateur
Test mise en service
Config. Contrôleur

Comment utiliser l'écran du menu

1. Appuyez sur Menu dans l'écran PRINCIPAL

1. L'écran [Menu principal] s'affiche. Appuyez sur la fonction du menu souhaitation pour afficher l'écran de réglage de chaque fonction. S'il y a plusieurs pages, le bouton Suivant s'affiche pour la première page et le bouton Précéd.s'affiche pour la dernière page.

1. Appuyez sur Retour pour revenir à l'écran PRINCIPAL.

2. Dans l'écran de réglage de chaque fonction, si le bouton Valider s'affiche, le paramètre peut être confirmé en appuyant sur Valider.

1. Concernant la fonction mentionnée

Code administrateur dans le manuel de l'utilisateur, si vous la sélectionnez, l'écran [Entrer le code administrateur] s'affiche.

Entrez le code administrateur (4 chiffres) et appuyez sur Valider.

Si le code administrateur est inconnu ou faux, le réglage n'est pas modifiable.

Remarque

• Pour connaître le code administrateur d'usine, voir le manuel d'installation.

Si vous avez oublie votre code administrateur, initialisez le code en vous reportant au manuel d'installation.

Remarque importante pour chaque écran de réglage

• Lorsque vous revenez à chaque écran suivant à partir de l'écran de réglage, veuillez manipuler le bouton ou commutateur suivant.

Pour revenir à l'écran précédent .... Appuyez sur [Retour]
Pour revenir à l'écran PRINCIPAL.... Appuyez sur Marche/Arrêt

• Si vous appuyez sur Retour sans appuyer sur Valider pendant le réglage, les paramètres s'annulent et l'écran précédent réapparait. Si vous appuyez sur Marche/Arrêt pendant le réglage, le paramètre s'annule et l'écran PRINCIPAL réapparait à la fin de ce mode de réglage.
• En l'absence de toute manipulation pendant environ 5 minutes pendant le réglage de chaque fonction, l'écran PRINCIPAL réapparait automatiquement et le paramètre sur le point d'être régèle est annulé.
• Si le message [Opération incorrecte] s'affiche lorsque vous appuyez sur ce bouton, il ne s'agit pas d'un dysfonctionnement. En effet, le fonctionnement du bouton est régle sur [Inhibé] du fait du réglage de limitation des opérations.

Mode de fonctionnement pour divers régles

Comment définir le réglage initial

1. Appuyez sur [Réglage initial] dans le menu principal.

1. L'écran du [Réglage initial] s'affiche ; appuyez sur la fonction souhaitée.

① Réglage horloge ... Aller à la Page 48
② Affichage date/heure ... Aller à la Page 49
③ Contraste ... Aller à la Page 49
④ Éclairage contrôleur ... Aller à la Page 50
⑤ Son du contrôleur ... Aller à la Page 50
(6) Paramètres de priorités ... Aller à la Page 50
⑦ Heure d'été ... Aller à la Page 51

Comment régler l'horloge

1. Appuyez sur [Réglage horloge] dans l'écran [Réglage initial]. L'écran [Réglage horloge] s'affiche.

Régliez les jours/mois/année (jj/mm/aa) en appuyant sur les boutons ▲ ▲. ÀpRES avoir effectué le réglage, appuyez sur Heure .

L'opération de stockage d'eau chaude par la PAC étant effectuee en fonction de la date et l'heure definies dans le profil de fonctionnement, un reglage incorrect de l'heure et de la date peut entrainer une operation incorrente de stockage d'eau chaude.
2. Reglez [Heure : Minute] en appuyant sur

Après avoir effectué le réglage, appuyez sur Valider. Pour modifier la [Date], appuyez sur Date.

Comment régler l'affichage de la date et de l'heure

1. Lorsque vous appuyez sur [Affichage date/heure] dans l'écran du menu [Réglage initial], l'écran [Affichage date/heure] s'affiche.

Réglez l'affichage de la date et de l'heure sur [Cacher] ou [Afficher].
Réglez le jour de la semaine sur [Cacher] ou [Afficher].
Réglez le mode d'affichage
Réglage [12H] .... S'il est 15h50, l'heure s'affiche au format [PM 3:50]
Réglage [24H] .... S'il est 15h50, l'heure s'affiche au format [15:50]
Position AM/PM
Réglage [Devant] .... L'heure s'affiche au format [PM 3:50]
Réglage [Derrière] .... L'heure s'affiche au format [3:50 PM]

1. Pour enregistrer chaque réglage, appuyez sur Valider.

Comment régler le contraste

1. Appuyez sur [Contraste] dans le menu [Réglage initial] pour afficher l'écran de réglage du contraste. Appuyez sur Sombre ou sur Clair pour modifier le contraste de l'écran. Réglez le contraste comme vous le souhaitez.

2. Pour enregistrer le réglage, appuyez sur Valider.

Comment régler l'éclairage du contrôleur

1. Appuyez sur [Éclairage contrôleur] dans l'écran du menu [Réglage initial] pour afficher l'écran [Éclairage contrôleur].

Activez/désactivez (ON/OFF) l'éclairage du contrôleur et son temps d'activation (de 5 s. à 90 s. par intervals de 5 s.).

ON ...... L'éclairage s'active en appuyant sur l'écran. Si aucune opération n'est effectuee pendant la période définie, l'éclairage du contrôleurs s'eteint automatiquement.

OFF .... Meme en appuyant sur I'écran, l'éclairage du contrôleur ne s'active jamais.

1. Pour enregistrer le réglage, appuyez sur Valider.

Comment régler le son du contrôleur

1. Appuyez sur [Son du contrôleur] dans l'écran du menu [Réglage initial] pour afficher l'écran de réglage [Son du contrôleur].

Activez/désactivez (ON/OFF) le son du contrôleur.

ON .... Un « bip » retentit lorsque vous appuyez sur un bouton de l'écran.

OFF ...... Aucun « bip » n'estémis.

Comment régler la priorité

1. Appuyez sur [Réglage prioritaire] dans l'écran [Réglage initial] pour afficher l'écran [Réglage prioritaire].

Veuillez définir le réglage prioritaire entre ECS/ Chauffage.

ECS .... Le mode ECS est prioritaire.
Chauffage .... Le mode chauffage est prioritaire.

Comment régler l'heure d'été

1. Appuyez sur [Heure d'été] dans le menu [Réglage initial] pour afficher l'écran de réglage de l'heure d'été.

Veuillez activer/désactiver l'heure d'éte.

Activer Si Désactiver est passé à Activer, 1 h est ajoutée à l'heure actuelle.

Désactiver Si Activer est passé à Désactiver, 1 h est soustraite à l'heure actuelle.

Comment définir les réglages administrateur

1. Appuyez sur [Régl. Administrateur] dans le menu principal.

Lorsque l'écran [Entrer le code administrateur] est affché, entrez le code administrateur (Aller à Page 40)

1. Lorsque l'écran [Régl. Administrateur] est affché, appuyez sur la fonction de votre choix.

① Acces programmation ... Aller à la Page 52
② Choisir la PAC ... Aller à la Page 53
③ Options affichage ... Aller à la Page 54
(4) Intervalle temp. ECS ... Aller à la Page 58
⑤ Changement du code ... Aller à la Page 58
Type d'application ... Aller à la Page 59
⑦ Réglage du témoin lumineux ... Aller à la Page 61
Temp. maximale de sortie ... Aller à la Page 61
⑨ Information sur le gallon ouvert ... Aller à la Page 62
10 Reglage de l'application... Aller à la Page 63
⑪ Annuler le timer hebdomadaire (ECS) ... Aller à la Page 63

Comment régler les opérations limitées

1. Appuyez sur [Accès programmation] dans l'écran [Régl. Administrateur] pour afficher le menu [Accès programmation].

Selectionnez les fonctions suivantes dans ce menu pour afficher les réglages [Autorisation] et [Interdiction] de l'opération.

Si vous sélectionnez [Autorisation], l'opération est disponible.

Si vous seLECTIONnez [Interdiction], le message [Opération interdite] s'affiche pendant 3 s. pendant le fonctionnement.

Selon la fonction de l'opération, le [Code administrateur] est obligatoire.

Comportement en cas d'interdiction

① Marche/Arrêt ... Opération de Marche/Arrêt interdite

② Réglage température ... Demande de saisie du code

administrateur pour la modification du réglage

③ Volume de replissage ... Demande de saisie du code

administrateur pour la modification du réglage

④ Remplissage en marche ... Lancement de l'opération de force remplissage manuel interdit

⑤ Réglage du profil ECS ... Demande de saisie du code

administrateur pour la modification du réglage

6 Sélectionner la langue ... Demande de saisie du code

administrateur pour la modification du réglage

⑦ Mode chauffage...Demande de saisie du code

administrateur pour la modification du réglage

⑧ Modifier la température

... Demande de saisie du code

de consigne de

administrateur pour la modification du réglage

2. Appuyez sur [Autorisation] ou [Interdiction] sur chaque fonction.

Comment selectionner la PAC affichee sur le contrôleur

Il est possible de selectionner la pompe à chaleur pour laquelle l'état de fonctionnement dans l'écran PRINCIPAL sera affché.

1. Appuyez sur [Choisir la PAC] dans l'écran [Régl.

Administrateur] pour afficher I'ecran [Choisisr la PAC].

Pour changer la PAC affichée sur le contrôleur, selectionnez la PAC à afficher et appuyez sur ①

Valider.

Pour ne pas selectionner la PAC affichee sur le

contrôleur, appuyez sur ② Active et passez à Inhibé.

Appuyez ensuite sur ① Valider.

Si le réglage est Inhibé, la PAC à afficher est sélectionnée automatiquement.

Dans l'écran [Choisir la PAC], il est possible deCHOISIR jusqu'à 7 PAC à afficher. Si plus de 8 PAC sont

connectées à un seul contrôle, vous pouvez afficher la 8ème et les PAC suivantes en appuyant sur

Suvant.

Comment régler d'affichage du contrôleur

Les paramètres du contrôle sont régiables.

1. Appuyez sur [Options affichage] dans l'écran [Régl. Administrateur] pour afficher l'écran du menu [Options affichage].

① Nom du contrôleur ... Définir le nom du (Aller à 2) contrôleur
② Nom de la PAC ... Afficher le nom de la PAC (Aller à 3)
③ Affichage dégivrage ... Afficher ou non [En (Aller à 4) opération] de dégivrage]
④ Statut quantité ECS ... Lancement de l'opération (Aller à 5) de replissage manuel interdit
⑤ Réglage graphique -... Afficher ou non [Statut Volume d'ECS quantité ECS] (Aller à 6)

1. Définissez le [Nom du contrôle] à afficher dans l'écran PRINCIPAL.

Le nom du contrôleur peut conténir jusqu'à 9 caractères sur 2 octets (18 caractères d'octet)

Vous pouvez utiliser des caractères alphabetiques ou numériques. À chaque pression sur un bouton, les caractères disponibles s'affichent.

Selectionnez un par un les caractères affichés. Appuyez sur Retour Suivant pour passer au caractère suivant.

Si vous appuyez sur | Effacer|, les caractères seLECTIONnés s'effacent un par un.

Lorsque la saisie est terminée, appuyez sur Valider.
Le nom du contrôleur est défini et s'affiche alors dans l'écran PRINCIPAL.

1. Régler le nom de la PAC à associer au bouton No de la PAC

Appuyez sur le bouton No de la PAC auquel vous souhaitez associier le nom.

Lorsque l'écran de selection des caractères s'affiche (comme pour la définition du nom du contrôleur) (Allez à 2), Sélectionnéz les caractères.

Le nom de la PAC peut conténir jusqu'à 4 caractères sur 2 octets (8 caractères d'1 bit)

Lorsque la saisie est terminée, appuyez sur Valider.

1. Afficher ou non le message [En opération de dégivrage].

Si le démarrage du dégivrage de la PAC pendant son fonctionnement est prévu dans les réglages, le dégivrage démarre automatiquement.

Afficher... Pendant l'opération de dégivrage, le message [En opération de dégivrage] s'affiche.

Cacher ... Le message [En opération de dégivrage] ne s'affiche pas.

1. Afficher ou non le [Statut quantité ECS].

Si le volume d'eau chaude n'atteint pas le volume défini, l'icone [Statut quantité ECS] s'affiche.

Afficher... Si le volume d'eau chaude n'atteint pas le volume défini, l'icone [s'affiche sur le contrôleur.

Cacher...[ne s'affiche pas sur le contrôleur.

Conditions d'affichage de l'icone [Statut quantité ECS]

Si la quantité d'eau chaude à stocker n'atteint pas le volume ECS définis dans un profil de fonctionnement journalier, le système juge que le stockage de l'eauchaude pourrait ne pas subvenir au besoin du bâtiment et affiche I'icone du [Statut quantité ECS].

Si l'icone est toujours éclairée, vérifie que la relation entre le profil de fonctionnement du stockage ECS et le profil d'utilisation ECS est correcte.

(Ex.1) En condition normale *Dans le cas où le volume ECS réel atteint le volume défini.

(Ex.2) Lorsque l'icone est affichee *Dans le cas ou le volume ECS reel ne peut pas atteindre le volume défini.

6.Modifier le format du graphique affichant le volume d'eau chaude stockée.

Il est possible de selectionner le format du graphique parmi les trois types suivants.

Normal ... Fond noir de 22h à 8h, fond blanc pour le reste

Réglage 1 ... Fond blanc pour tout, qu'elle que soit l'heure

Réglage 2 ... Fond noir pour tout, qu'elle que soit l'heure

[Exemple d'affichage]

Comment modifier l'intervalle de température de l'ECS

L'intervalle de température de l'eau chaude est modifiable

1. Appuyez sur [Intervalle temp. ECS] dans l'écran [Régl. Administrateur] pour afficher l'écran [Intervalle temp. ECS].

Selectionnez l'intervalle de votrechoix.

5^ ... La temp. ECS est régiable par intervalles de 5^ 60^ 65^ 85^ 90^

1°C ... La temp. ECS est régiable par intervalles de 1°C
60°C ⇌ 61°C ⇌ ... ⇌ 89°C ⇌ 90°C

Comment modifier le Code administrateur

Le code administrateur est modifiable.

1. Appuyez sur [Changement du code] dans l'écran [Régl. Administrateur] pour afficher l'écran [Changement du code].

Entrez le code à 4 chiffres et appuyez sur .Valider

1. L'écran de confirmation [Changement du code] s'affiche pendant 3 s avant de revenir à l'écran [Régl. Administrateur].

Comment régler le Type d'application (ECS)

En selectionnant le profil de fonctionnement typique pour le type d'application professionnelle, le profil de fonctionnement détaillé est facilement régliable.

1. Appuyez sur [Type d'application] dans l'écran [Régl. Administrateur] pour afficher l'écran [Type d'application].

Selectionnez le type d'application dont le profil de fonctionnement est similaire à la température d'eau chaude désirée pour chaque zone hora à définir.

Niveau d'eau désiré pour le modele professionnel

Heure	Valeur par défaut	Hospice, Hôpital	Cantine, Caféière	Restaurant	Hôtel	Hôtel business	Centre sportif / Gym	Temp. ECS
22h00	100% 60 %	60 % 60 % 40	% 40 % 40 %	65 °C
00h00	100% 100%	100% 100%	100% 100%	100% 75 °C
04h00	100% 100%	100% 100%	100% 100%	100% 65 °C
08h00	30 %	80%	80%	80%	80%	40 %	100%	65 °C
10h00	30 %	50 %	60 %	80%	70%	40 %	80%	65 °C
13h00	30 % 30 % 40	40 % 60 % 60	% 100%	60 %	60 % 65 °C
16h00	30 % 30 % 20	40 % 40 % 50	% 100%	40 %	65 °C
19h00	30 % 30 % 20	40 % 30 % 40	% 40 % 30 %	65 °C

1. Appuyez sur le type professionnel dans le menu [Type d'application] pour afficher l'écran de validation du [Type d'application].

En appuyant sur Oui, la zone hora et le volume d'eau chaude du type d'application selectionné sont enregistrés comme profil de fonctionnement.

Après l'enregistrement, l'écran de selection [Prog. profil de fonctionnement hebdo] s'affiche.

Aller à 4 Page 24

3.Lorsque [Réglage utiliser] est sélectionné sur l'écran [Type d'application], l'écran [Réglage utilisé] s'affiche.

Enregistrer .... Le profil de fonctionnement en actuel (ECS) sera enregistré en tant que réglage utilisateur sélectionné.

Charger ...... Le profil de fonctionnement actuel (ECS) sera remplaced par le réglage utilisateur sélectionné.

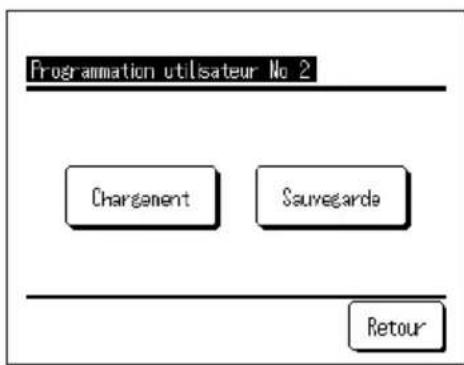

1. Lorsque ENREGISTRER ou CHARGER est selectionné sur l'écran [réglage utiliser], l'écran de validation [réglage utiliser] s'affiche. Lorsque Oui est selectionné, l'action selectionnée est executée et l'écran de selection [Prog. profil de fonctionnement hebdo (ECS)] s'affiche.

Comment modifier le réglage du témoin lumineux

Le temps de passage du témoin lumineux au vert (vert-jaune) est modifiable.

Remarque Le temps de passage du témoin lumineux au rouge (orange) n'est pas modifiable. (Le témoin rouge s'allume uniquement en cas d'erreur.)

1. Appuyez sur [Réglage du témoin lumineux] dans l'écran [Régl. Administrateur] pour afficher l'écran [Réglage du témoin lumineux].

Normal ... Allumé lorsque la PAC est en fonctionnement

Réglage 1 ... Allumé lorsque l'opération est selectionnée en appuyant sur Marche/Arrêt.

Remarque Également allumé pendant l'attente et un jour en arrêt.

Comment modifier la températe maximale de sortie

Si la limite supérieure de la température de stockage de l'eau chaude est modifiée, la plage de réglages de la température de stockage de l'eau chaude peut être modifiée.

Example Si vous modifiez la limite supérieure à 80^ , vous pouvez la régler dans la plage de 60 à 80^ .

Plage de réglage initiale: 60-90°C

1. Appuyez sur [Temp. maximale de sortie] dans l'écran [Régl. Administrateur].

1. Si plusieurs pompes à chaleur sont connectées au contrôleur, la liste des pompes à chaleur (N° d'adresse) s'affiche. Appuyez sur le [No de la PAC] à régler. Jusqu'à 8 PAC s'affichent sur l'écran [Sélection PAC]. Si 9 PAC ou plus sont connectées, la 9ème et les suivantes s'affichent en appuyant sur Suivant.

1. Reglez la température limite supérieure en appuyant sur , puis sur Valider
2. Lorsque vous appuyez sur Valider, l'écran PRINCIPAL s'affiche

La temp. ECS est régiable par intervalles de 5^ .
Plage de réglage de la temp. ECS: De 70 à 90^ (Défaut d'usine: 90^ )
Si vous appuyez sur Retour sans appuyer sur Valider, le réglage s'annule et l'écran PRINCIPAL réapparait.

Comment régler l'information sur le gallon ouvert

Vous pouvez vérifier la température de détction de la sonde de température du gallon ouvert.

1. Appuyez sur [Information sur le gallon ouvert] dans le menu [Régl. Administrateur].
2. Si plusieurs pompes à chaleur sont connectées au contrôle, la liste des pompes à chaleur (N° d'adresse) s'affiche. Appuyez sur le [No de la PAC] à régler. Jusqu'à 8 PAC s'affichent sur l'écran [Sélection PAC]. Si 9 PAC ou plus sont connectées, la 9ème et les suivantes s'affichent en appuyant sur | Suivant |
3. Si le contrôleur communique avec la PAC, vous pouvez vérifier la température de détction de la sonde de température du gallon ouvert.

Attention La température de détction de la sonde de température du gallon ouvert est différente de la température de refoulement d'eau chaude de la PAC.

Comment modifier le réglage de l'application

Si l'utilisation de la pompé à chaleur est modifiée, le réglage de l'application peut être modifié.

1. Appuyez sur [Réglage de l'application] dans l'écran [Régl. Administrateur] pour afficher l'écran [Réglage de l'application].

ECS ...Lorsque la pompe à chaleur est raccordée au circuit d'eau chaude sanitaire.

Chauffage ... Lorsque la pompe à chaleur est raccordée au circuit d'eau de chauffage des locaux.

ECS+Chauffage ...Lorsque la pompe à chaleur est raccordée aux deux circuits d'eau.

Comment annuler le programme hebdomadaire (ECS)

Si I'appareil n'est pas piloté par le contrôleur (BEMS, par exemple), le programme hebdomadaire (ECS) peut être annulé.

1. Appuyez sur [Annuler le programme hebdomadaire (ECS)] dans l'écran [Régl. Administrateur] pour afficher l'écran du menu [Annuler le programme hebdomadaire (ECS)].

Activer ...Le programme hebdomadaire (ECS) est actif.

Désactiver ...Le programme hebdomadaire (ECS) est inactif.

Remarque:

• Si vous utilisez par exemple l'interface Modbus (option), et si vous pilotez la pompe à chaleur avec un dispositif externe (BEMS), un conflit de paramètres entre le dispositif externe et le contrôleur peut se produit. Pour éviter cela, le programme hebdomadaire (ECS) peut être annulé.
• Si l'application « Chauffage » est sélectionnée, ce menu n'est pas valide et il n'est pas nécessaire de régler ce paramètre. (Inutile de régler sur « Désactiver »).

Comment vérifier le réglage du contrôleur

Il est possible de vérifier la liste des paramètres actuels du contrôleur et de la pompe à chaleur.

1. Appuyez sur [Vérification de la programmation] dans l'écran du menu.

2. Si plusieurs pompes à chaleur sont connectées au contrôleur, la liste de toutes les pompes à chaleur connectées s'affiche. Appuyez sur la PAC à afficher.

Jusqu'à 8 PAC s'affichent sur l'écran [ Sélection PAC]. Si 9 PAC ou plus sont connectées, la 9ème et les suivantes s'affichent en appuyant sur Suivant.

1. Une fois les paramètres actuels affichés, vous pouvez procéder à la vérification finale des réglages. Fonction affichée

N° Élement Plage de réglage
1 Mode de fonctionnement Marche/Arrêt/Pause
2 Temp. ECS De 60°C à 90°C
3 - Non utilisée
4 Type de gallon Pressurisé/Ouvert
5	% Volume ECS désiré	De 10 % à 100 %
6	Réglage volume ECS	Normal/Plus/Moins
7 % puissance	0, 40, 60, 80 %
8	Réglage puissance	Activé/Inhibé
9	Horaire en arrêt	Activé/Inhibé
10	Jour en arrêt	Activé/Inhibé
11	Mode dégivrage	Afficher/Cacher
12	Statut quantité ECS	Afficher/Cacher
13	Début heures creuses	De 00h00 à 23h50
14	Fin heures creuses	De 00h00 à 23h50
15	Date d'inspection	Jour/Mois/Année
16	Limite de la temp	De 70°C à 90°C
17	Réglage de l'application	ECS/Chauffage/Hybride
18	Réglage des préférences	ECS/Chauffage
19	Température de consigné de chauffage	AUTO/MANUEL Si AUTO :-5~+5°C Si MANUEL : 20~+52°C

Remarque : Tous les réglages apparaissent dans ce tableau qu'elle que soit l'application.

Pour la maintenance

Maintenance du contrôleur, de la pompe à chaleur et du ballon de stockage d'eau chaude et des composants pour le chauffage des locaux

Contrôleur

• Entretien de l'écran LCD et du boîtier principal du contrôleur.

Lorsque la surface de l'écran LCD ou du boîtier principal est sale, essuyez-la avec un chiffon doux et sec. S'il n'est pas possible d'éliminer les saletés, trempez le chiffon dans un détergent neutre dilué dans l'eau, essorez bien et nettoyez la surface. Essuyez ensuite la surface avec un chiffon sec.

Requête

N'utiliseaucun diluant, solvant organique ou acide fort.

AVERTISSEMENT

N'utilise pas de substances inflammables (ex. laque ou insecticide) à proximé du contrôleur.

N'utilisez pas de benzène ou de diluant pour nettoyer le contrôleur. Cela peut occasionner des fissures, des électrocutions ou un incendie.

Pompe à chaleur

• Sécurisation de la circulation de l'air de la pompe à chaleur

Pour récapérer la chaleur de l'air, la pompe à chaleur aspire une grande quantité d'air. Si les orifices d'entrée ou de sortie d'air de la pompe à chaleur sont obstrués ou si un objet empêche la bonne circulation de l'air autour de la pompe, sa capacité ou son fonctionnement peuvent être diminués.

• Nettoyage de l'échangeur thermique airRéfrigérant

Après une longue période d'utilisation, l'échangeur thermique airRéfrigérant devient sale et ne peut plus fonctionner correctement.

Veuillez consultier votre revendeur pour en savoir plus sur la méthode de nettoyage.

Nettoyage du circuit d'eau

Veuillez nettoyer régulierement le filtré du circuit d'eau.

Ballon de stockage d'eau chaude

• Concernant l'entretien du ballon de stockage d'eau chaude, voir son manuel d'utilisation.

Composants pour le chauffage des locaux

• Concernant l'entretien des composants pour le chauffage des locaux, voir leur manuel d'utilisation.

Mesures à prendre pour éviter le gel de l'eau en hiver

Si la température ambiente autour de l'appareil chute au-dessous de 0^ , le tuyau d'eau peut geler et entrainer une déterioration de la pompe à chaleur.

Veuillez consultier votre revendeur pour en savoir plus sur les mesures à prendre pour éviter le gel. Si l'eau gèle malgré tout, laissez l'appareil sous tension même s'il s'arrête, car la pompe à chaleur peut démarrer une opération de dégivrage.

En cas d'arrêt de l'appareil pendant une période prolongée

Si I'appareil doit rester inutilisé pendant plus d'un mois, coupez l'alimentation principale et vidangez la pompe à chaleur ainsi que le ballon.

Pour savoir comment effectuer la vidange, consultez l'installateur ou le revendeur.

Requête

Lors de la vidange, coupez l'alimentation à l'avance en procedant comme suit.

① Arrêtez la pompe à chaleur

Sélectionnez [Service & maintenance] dans le menu, puis [Système hors tension].

• Le code de service est exigé.

② Coupelezdisjoncteurde lapompea chaleuretduballon.

En cas de panne d'alimentation

Si une panne d'alimentation survient et que l'eau est susceptible de geler, foupez l'alimentation principale et vidangez la pompe à chaleur ainsi que leallon.

ATTENTION

Ne coupez pas le disjoncteur pendant le fonctionnement de la pompe à chaleur sous peine de dysfonctionnements

En cas d'erreur

Toutefois, vuillez noter que les cas suivants ne constituent pas des anomalies.

Cas qui ne constituent pas des anomalies

Q La pompe à chaleur repête le cycle de marche/arrêt
R Pendant l'opération de stockage de l'eau chaude, si la température de l'air extérieur est assez BASSE, la PAC repête le cycle de marche/arrêt du fait de l'opération de dégivrage. Pendant I'arrêt, si la température de l'air extérieur est inférieure à 5^ , la pompe à eau intégrée à la PAC démarre et s'arrête afin d'éviter le gel de l'eau presente dans la PAC et dans les tuyaux.
Pendant l'arrêt, le ventilateur de la PAC peut demarrer et s'arrêter en fonction du réglage SW afin d'éviter l'accumulation de neige sur le ventilateur. (Le réglage SW est indispensable)
Q Pendant l'opération de stockage de I'eau chaude, la surface de I'échangeur thermique à air se couvre de givre.
R Si la température de l'air extérieur est assez BASSE, la surface de I'échangeur thermique à air peut être couverte de givre pendant l'opération.
Q Pendant l'opération de stockage de I'eau chaude, de I'eau s'évacue de la PAC.
R Lorsque la PAC recupere la chaleur de l'air, de la condensation s'évacue. Si la température de l'air extérieur est assez BASSE, davantage d'eau s'évacue à cause de la fonte de la glace due à l'opération de dégivrage.
Q L'eau chaude ne s'évacue pas
R Si aucune eau ni eau chaude ne s'évacue, il se peut que le tuyau soit gelé. Veuillez consulter votre revendeur.

Si seulement de l'eau s'évacue (pas d'eau chaude),ILA indique qu'il n'y a pas d'eau chaude stockée dans le gallon.

Veuillez relancer l'opération de replissage automatique ou de replissage manuel pour stocker de l'eau chaude dans le gallon.

Q Le volume d'eau chaude diminue bien que de l'eau chaude ne soit pas utilisée.
R Seul le volume de I'eau dont la chaleur est d'environ 50^ ou plus s'affiche. Si I'eau chaude reste inutilisée pendant une longue période, elle refroidit dans le ballon du fait de la dissipation thermique naturelle et le volume d'eau chaude affché diminue en conséquence.

En cas d'erreur au niveau de la pompe à chaleur, [En arrêt pour protection] s'affiche dans la zone des messages.

Procedez comme suit et arrêtez l'opération. Veuillez en outre informer votre revendeur.

1. Le message [En arrêt pour protection] s'affiché dans la zone des messages.

Appuyez sur Menu.

1. Le code d'erreur s'affiche dans l'écran [Affichage erreur].

Vérifiez le code d'erreur et appuyez sur Contact.

1. L'écran [Société à contacter] s'affiche (Nom de la société et n° de téléphone) Ces coordonnées peuvent s'afficher si elles ont été saisiesAAPARAVANT.

■ List des codes d'erreur

Contrôleur à distance Code d'erreur	LED sur la pompe à chaleur		Affichage 7 segments	Éléments à inspector
	Vert Rouge
Aucun affichage	Clignote en permanence	Reste éteint Normal		Anomalie dans la ligne d'alimentation
				Aucun affichage
E1	Clignote en permanence	Reste éteint	Normal	Erreur de communication entre le contrôleur et la pompe à chaleur
E10	Clignote en permanence	Reste éteint	Normal	Nombre excessif de pompes à chaleur connectées au contrôleur
E31 Clignote	en permanence Clignote	1 fois E31		N° d'adresse de la pompe à chaleur en doubleErreur de définition d'adresse de la pompe à chaleur
E32 Clignote	en permanence Clignote	1 fois E32		Phase coupée dans la source d'alimentationPhase inversée dans la source d'alimentation
E36	Clignote en permanence	Clignote 1 fois	E36-1	Température anomale dans le tuyau de refoulement (Tho-D1)
E37 Clignote	en permanence	Clignote 1 fois	E37-1 Erreur sonde de temp. 1 échangeur thermique (Tho-R1)
		Clignote 2 fois	E37-2 Erreur sonde de temp. 2 échangeur thermique (Tho-R2)
		Clignote 3 fois	E37-3 Erreur sonde de temp. 3 échangeur thermique (Tho-R3)
		Clignote 4 fois	E37-4 Erreur sonde de temp. 4 échangeur thermique (Tho-R4)
		Clignote 5 fois	E37-5 Erreur sonde de temp. d'eau d'entrée 1 sur refroidisseur de gaz (Tho-W1)
		Clignote 6 fois	E37-6 Erreur sonde de temp. d'eau de sortie 2 sur refroidisseur de gaz (Tho-W2)
		Clignote en permanence	E37-7 Erreur sonde de temp. d'eau d'entrée 1 sur refroidisseur de gaz (Tho-G1)
			E37-9 Erreur sonde de temp. de gaz de sortie 3 sur refroidisseur de gaz (Tho-G3)
E38	Clignote en permanence	Clignote 1 fois	E38	Erreur sonde de temp. d'air extérieur (Tho-A)
E39 Clignote	en permanence	Clignote 1 fois	E39-1 Erreur sonde de temp. de tuyau de refoulement (Tho-D1)
		Clignote 3 fois	E39-3 Erreur sonde de temp. d'entrée 1 sur récepteur intermédiaire (Tho-M1)
E40	Clignote en permanence	Clignote 1 fois	E40	Haute pression anomale (contacteur HP 63H1-1 activé)
E41	Clignote en permanence	Clignote 1 fois	E41-1	Surchauffe du transistor de puissance (pour CM1) (5 fois en 60 minutes)
E42 Clignote	en permanence Clignote	1 fois E42-1 Coupure de courant (pour CM1)
E45 Clignote	en permanence Clignote	1 fois E45-1		Erreur de communication entre le circuits imprimé du variateur et le circuitimprime de commande (CM1)Haute pression anomale (contacteur HP 63H1-1 activé)
E48 Clignote	en permanence	Clignote 1 fois	E48-1 Anomaliedans le moteur du ventilateur extérieur 1 (FMo1)
		Clignote 2 fois	E48-2 Anomaliedans le moteur du ventilateur extérieur 2 (FMo2)
E49	Clignote en permanence	Clignote 1 fois	E49-1	Basse pression anomale (capteur BP PSL1 activé)
E50	Clignote en permanence	Clignote 1 fois	E50-1 Anomaliedu débit de l'opération de chauffage
		Clignote 2 fois	E50-2 Anomaliedu débit du démarriage
E51	Clignote en permanence	Clignote 1 fois	E51-1	Surchauffe du transistor de puissance 1 (pour CM1) (15 minutes en permanence)
E52 Clignote	en permanence	Clignote 1 fois	E52-1 Erreur sonde de temp. d'eau chaude 1 sur balon pressurisé (Tht-1)
		Clignote 2 fois	E52-2 Erreur sonde de temp. d'eau chaude 2 sur balon pressurisé (Tht-2)
		Clignote 3 fois	E52-3 Erreur sonde de temp. d'eau chaude 3 sur balon pressurisé (Tht-3)
		Clignote 4 fois	E52-4 Erreur sonde de temp. d'eau chaude 4 sur balon pressurisé (Tht-4)
		Clignote 5 fois	E52-5 Erreur sonde de temp. d'eau chaude 5 sur balon pressurisé (Tht-5)
		Clignote 6 fois	E52-6 Erreur sonde de temp. d'eau chaude 6 sur balon pressurisé (Tht-6)
		Clignote en permanence	E52-7 Erreur sonde de temp. d'eau chaude 7 sur balon pressurisé (Tht-7)
			E52-8 Erreur sonde de temp. d'eau chaude 8 sur balon pressurisé (Tht-8)
			E52-9 Erreur sonde de temp. d'eau chaude 9 sur balon pressurisé (Tht-9)
			E52-14 Erreur sonde de temp. d'eau chaude renvoyée sur balon pressurisé
E53 Clignote	en permanence	Clignote 1 fois	E53-1 Erreur sonde de temp. 1 tuyau d'aspiration (Tho-S1)
		Clignote 3 fois	E53-3 Erreur sonde de temp. 1 entrée injection (Tho-inj1)
E54 Clignote	en permanence	Clignote 1 fois	E54-1	Déconnexion du capteur bassé pression 1 (PSL)Anomalie dans la sortie du capteur bassé pression 1
		Clignote 2 fois	E54-2	Déconnexion du capteur haute pression 1 (PSH)Anomalie dans la sortie du capteur haute pression 1
		Clignote 3 fois	E54-3	Déconnexion du capteur de pression intermédiaire 1 (PSM)Anomalie dans la sortie du capteur de pression intermédiaire 1
E55 Clignote	en permanence Clignote	1 fois E55-1 Erreur sonde de temp. sous dôme 1 (Tho-C1)
E56	Clignote en permanence	Clignote 1 fois	E56-1	Erreur sonde de temp. 1 transistor de puissance (Tho-P1)
E58	Clignote en permanence	Clignote 1 fois	E58-1	Anomalie du compresseur par perte de synchronisation (CM1)
E59 Clignote	en permanence Clignote	1 fois E59-1 Éché de démarrage du compresseur (CM1)

■ List des codes d'erreur (Suite)

Contrôleur à distance Code d'erreur	LED sur l'unité source de chaleur		Affichage 7 segments	Éléments à inspector
	Vert Rouge
E61 Clignote en permanence	Clignote 1 fois	E61-1 Erreur de	communication entre l'unité maître et l'unité esclave 1
	Clignote 2 fois	E61-2 Erreur de	communication entre l'unité maître et l'unité esclave 2
	Clignote 3 fois	E61-3 Erreur de	communication entre l'unité maître et l'unité esclave 3
E63	Clignote en permanence	Clignote 1 fois	E63	Arrêt d'urgency, anomalie du filtre actif (défini lors de l'ajout du filtre actif)
E64 Clignote en permanence Clignote 1	fois E64			Anomalie de la pompe à eau (aucune opération)
				Anomalie de la pompe à eau (excès d'opérations)
E89	Clignote en permanence	Clignote 1 fois	E89	Erreur de communication entre le circuit imprimé de commande et l'unité centrale
Aucune eau chaude n'est évacuée (1)	Clignote en permanence	Reste éteint Normal	Voir la section	de dépannage
Aucune eau chaude n'est évacuée (2)	Clignote en permanence	Reste éteint Normal	Voir la section	de dépannage
Aucune eau chaude n'est évacuée (3)	Clignote en permanence	Reste éteint Normal	Voir la section	de dépannage
Bruits et vibrations anormaux (1)	Clignote en permanence	Reste éteint Normal	Voir la section	de dépannage
Bruits et vibrations anormaux (2)	Clignote en permanence	Reste éteint Normal	Voir la section	de dépannage

Code de maintenance

Le code de maintenance signale la nécessité d'une intervention et d'un entretien rapides, pas une anomalie.

Affichage 7 segments	Affichage contrôleur	Explications Remarques
N° N°
Heures de fonctionnement du comprésseur
oPE-1 M1		Lorsque les heures cumulées de fonctionnement du comprésseur sont supérieures à 5 000 heures depuis la dernière intervention et qu'il se situe entre 4 900 et 5 100 heures.	Synchronisation avec le programme d'alarmes par le simple équipement de surveillance à distance
oPE-2 M2		Lorsque les heures cumulées de fonctionnement du comprésseur sont supérieures à 10 000 heures depuis la dernière intervention.
oPE-3 M3		Lorsque les heures cumulées de fonctionnement du comprésseur sont supérieures à 30 000 heures depuis la dernière intervention.
Nombre d'heures de fonctionnement de la pompe à eau
oPE-11 M1		Lorsque les heures cumulées de fonctionnement de la pompe à eau sont supérieures à 5 000 heures depuis la dernière intervention et qu'il se situe entre 4 900 et 5 100 heures.	Synchronisation avec le programme d'alarmes par le simple équipement de surveillance à distance oPE-12 M12
		Lorsque les heures cumulées de fonctionnement de la pompe à eau sont supérieures à 10 000 heures depuis la dernière intervention.
oPE-13 M13		Lorsque les heures cumulées de fonctionnement de la pompe à eau sont supérieures à 20 000 heures depuis la dernière intervention.
Erreur de réglage
oPE-20 M20	Erreur de définition du type de gallon	Vérifiez que le réglage de SW3-3 est sur ARRÊT pour le gallon pressurisé	Vérifiez que le réglage de SW3-3 est sur ARRÊT pour le gallon pressurisé
oPE-21	M21	Erreur de définition du modele de pompè à chaleur	SW4-1, -2, -3, -4 laissés sur « ARRÊT » (Réglage d'usine)
oPE-22 M22	Erreur de définition des unités maître/esclave	Vérifier le réglage de SW4-7 et -8	Vérifier le réglage de SW4-7 et -8
Informations sur l'erreur
oPE-30 M30	Détection d'erreur dans le filtré à air	Mais code E63 non affchéé
oPE-32	M32	Détection d'eau en cours d'évaporation	Erreur toutes affchéée lors du test de mise en service
oPE-33 M33	Détection de déconnexion de la sonde de temp. d'eau du gallon
oPE-34 M34	Détection de suspension d'alimentation en eau
oPE-35 M35	Détection d'erreur de la pompe à eau
oPE-40 M40		Une erreur s'est produit pendant le fonctionnement de l'unité maître ou l'unité esclave.Les unités normales ne sont pas en fonctionnement de mémoratisation automatique.	Veuillez intervenir sur l'unité sur laquelle l'erreur s'est produit en fonction du code d'erreur.
		Message de [déconnexion de la sonde de température du gallon] La sonde de température de l'eau chaude sur le gallon (Tht-1 à Tht-9) est peut être déconnectée.	Vérifiez la connexion et les caractéristiques de toutes les sondes de température de l'eau chaude sur le gallon et, en cas de problème, raccordez-les fermement ou remplaçez-les.Si aucune sonde ne pose problème, remplacez le circuit imprimé de commande

Société à contacter

La société à contacter s'affiche dans l'écran du menu.

1. Appuyez sur [Société à contacter] dans l'écran du menu.

Date d'inspection

Si le réglage de la [Date d'inspection] a été effectué dans le menu [Service & maintenance], l'écran suivant s'affiche pendant 5 s au démarrage de l'opération et pendant 20 s à la fin de l'opération.

Lorsque la [Date d'inspection] est dépassée, l'icone [s'affiche dans l'écran PRINCIPAL. Si la [Date d'inspection] approche ou que l'icone [s'affiche, veuillez contacter la société à contacter affichée sur le contrôleur ou votre revendeur.

Lorsque la [Date d'inspection] est dépassée, l'icone [] s'affiche dans l'écran PRINCIPAL.

Si la [Date d'inspection] est définie, l'écran de gauche s'affiche au démarrage ou à la fin de l'opération.

Lorsque [Inspection périodique] s'affiche

■ Lorsque [Inspection périodique No 1] ou [Inspection périodique No 2] s'affiche

Pour signaler la période d'inspection périodique de la pompe à chaleur, [Inspection périodique No 1] ou [Inspection périodique No 2] peut s'afficher dans la zone de message de l'écran PRINCIPAL.

Si l'écran d'inspection périodique suivant s'affiche, veuillez demander une inspection périodique à la société à contacter affichée dans l'écran [Société à contacter] ou à votre revendeur.

• Inspection périodique No 1

Veuillez effectuer une inspection périodique des pieces du circuit d'eau.

Inspection periodique No 2

Veuillez effectuer une inspection périodique des pieces du circuit de réfrigerant.

La pompe à eau pourrait être endommagée si vous continuez à l'utiliser sans effectuer l'inspection en vergence.

■ Lorsque [Mémorisation pendant le fonctionnement] s'affiche

[Mémorisation pendant le fonctionnement] peut s'afficher dans la zone de message lorsque l'équipement fonctionne provisoirement après avoir détesté une erreur de la pompe à chaleur.

Cela signifie que vous doivent effectuer immédiatement l'inspection périodique. Consultez un des contacts fournis dans la liste des agents (Page 58) de votre revendeur et pour demander une inspection.

L'équipment peut subir des dommages si vous continue à l'utiliser sans avoir effectué l'inspection périodique.

Service après-vente

• Informez votre revendeur

• Nom du modele

• Date d'installation

• Conditions en cas de panne : aussi précises que possible.
  Vos nom, adress et n° de téléphone

• Déplacement

Le déplacement de l'appareil nécessite une technique spéciale. Consultez votre revendeur. Les frais de déplacement de l'appareil seront factures.

• Réparation hors période de garantie

Consultez votre revendeur. Des services payants sont proposés à la demande du client.

• Renseignements sur le service après-venture

Contactez vous revendeur ou votre contact au service après-venture.

■ Sélectionner la langue

Selectionner la langue d'affichage du contrôleur.

1. Appuyezsur Menu dans l'écran PRINCIPAL.

1. Appuyez sur [Sélectionner la langue] dans l'écran du menu principal.

1. Lorsque l'écran [Entrer le code administrateur] est affché, entrez le code administrateur.
   Dans certains cas, l'écran de saisie du code administrateur s'affiche avec le paramètre Autorisation/Interdiction (18 page 52).

Appuyez sur Valider après avoir entre le code administrateur sur 4 chiffres.

Si le code est inconnu ou faux, le réglage n'est pas modifiable.

Remarque

• Pour connaître le code administrateur d'usine, voir le manuel d'installation (consultez votre revendeur).

• Si vous avez oublé votre code administrateur, initiaisez-le en vous reportant au manuel d'installation (consultez votre revendeur).

• Sélectionnez la langue d'affichage du contrôleur.

English / François /韓国兒 / Espanol / Italiano / Deutsch / Nederland / Pyszckni

Données de fonctionnement

L'etat des pompes (16 max.) connectées à la télécommande peut être vérifié.

La liste d'etat des pompes connectées et l'etat de fonctionnement de chaque unité peuvent être vérifiés.

11/01/2027 PM10:01(Lun)
ApplicationChauffase
001 Marche	002 Marche	003 Marche	004 Marche
005 Marche	006 Arrêt	007 E40 Marche	008 E40 Marche
009 Arrêt	010 Arrêt	011 Arrêt	012 Arrêt
013 Arrêt	014 Arrêt	015 Arrêt	016 Arrêt
Retour

1. Touchez l'unité concernée par la vérification de l'état de fonctionnement.

L'heure actuelle, le mode de fonctionnement, la température de réglage et l'état de fonctionnement de la pompe (marche/arrêt, erreur, stop) s'affichent.
- Il s'affichent pour les pompes connectées uniquement.
Le schéma de gauche montre l'écran pour le raccordement de 16 pompes (max.).

PAC 001
Liste	Valeur
Temp entrée eau (Tho-W1)	300°C
Temp sortie eau (Tho-W2)	300°C
Sonde ballon (Tht-1)	30°C
Sonde ballon (Tht-2)	30°C
Sonde ballon (Tht-3)	30°C
Sonde ballon (Tht-4)	-
Sonde ballon (Tht-5)	-
Sonde ballon (Tht-6)	-
Précéd	Suivant	Retour

1. Un appui sur « 001 » affiche les informations sur le fonctionnement de la pompe à chaleurur 001.

Appuyer sur Suivant ou Précéd. affiche les éléments suivants:

• État de chauffage
• État de dégivrage
  Vitesse de rotation du comprisseur
  Vitesse de la pompe à eau
• Température extérieure
• Température du réfrigérant
• Température de l'eau
• Sonde de température du gallon

\section*{Caracteristiques techniques}

Explications		Modèle	ESA30EH2-25
Source d'alimentation		-	Triphasé 380V±5%, 400V±5%, 415V±5%, 50/60Hz
Opération de remplissage automatique	Puisance de chauffage kW 30
	Débit d'eau L/min 8,97
	Consommation électricke kW 6,98
	COP - 4,3
Opération de remplissage automatique	Puisance de chauffage kW 30
	Débit d'eau L/min 5,06
	Consommation électricke kW 10,73
	COP - 2,8
Niveau de bruit en fonctionnement	<En saisson intermédiaire> *1	dB(A) 70
Cotes extérieures	Hauteur mm 1690
	Largeur mm 1350
	Profondeur mm		720+35 (Connexion du tuyau d'eau)
Intensité	Maxi	A	21
	Au démarrage	A	5
Poids de l'appareil kg			375 (en fonctionnement 385)
Masse d'eau conservée		L	10
Couleur Stucco blanc (4.2Y7.5/1.1 environ)
Compresseur	Type x Nombre		Compresseur hermétique à variateur x 1
	Puisance de sortie nominale	kW	6,4
Réfrigérant	Type		R744(CO2)
	Masse chargée	kg 8,5
Huile réfrigérante	Type		MA68
	Volume chargé	cm3	1200
Résistance de carter		W	20
Chauffage antigel	pour tuyau d'eau	W 21 × 3
	pour le bac de récapuration des condensats	W 40 × 2
	pour le tuyau de vidange	W 16 × 3
Echangeur thermique, Côté air			Tuyau en cuivre à ailettes fines
Echangeur thermique, Côté eau (Refroidisseur de gaz)			Serpentin en cuivre, échangeur thermique indirect
Ventilateur	Type		Débit axial (moteur couple directement) × 2
	Type x Nombre	W 386 × 2
	Volume d'air	m³/min	260
	Pression statique extérieure	Pa 50
Pompe à eau	Type x Puisance		Pompe spirale à variateur sans aspiration automatique x 95 W
	Matériaux en contact avec l'eau		PPS
	Hauteur réelle d'éLEVation	m (kPa)	5 m (49 kPa) @17 L/min
Température d'utilisation	Température de l'air extérieur	°C	-25 à +43
	Température d'entree de l'eau d'alimentation	°C	Remplissage 5-35, Réchauffage 35-63
	Température de sortie de l'eau chaude	°C	60-90
Plage de pression de l'eau		kPa	500 ou moins (gander une pression d'eau supérieure à 0 kPa à l'entrée de la pompe à chaleur)
Dégivrage			Par gaz chauds
Systèmes antivibrations et d'insonorisation			Compresseur : place sur un silent bloc antivibrations et emballé dans un isolant sonore
Dispositifs de protection			Pressostat haute pression, protection contre les surintensités, protection contre les surchauffes par transistor de puissance et protection contre les pressions excessives anormales
Connexions des tuyaux	Arrivée de l'eau d'alimentation		Rc3/4 (Cuivre 20A)
	Sortie de l'eau chaude		Rc3/4 (Cuivre 20A)
	Sortie de l'eau vidangée		Rc3/4 (Cuivre 20A)
Câblage électrique	Disjoncteur de fuite à la terre		30 A, 30 mA, 0,1 sec
	Section du cable d'alimentation		L'8mm² × 4 (Longueur 70 m)
	Disjoncteur en boitier moulié		Intensité nominale 30A, intensité de coupure 30A
	Section du cable de terre		M6
	Section du cable du contrôleur		Câble blindé 0,3mm² × 2 ames (MWS)
Pression nominale		MPa	Haute pression ; 14,0 Basse pression ; 8,5
Code IP			IP24

(Remarque)
1. La performance de l'opération de replissage automatique en saison intermédiaire montre la capacité mesure pour une température extérieure de 16^ / 12^ , une temp. d'entrée d'eau de 17^ et une temp. de sortie d'eau chaude de 65^ .
2. La performance de l'opération de remplissage automatique en région froide montre la capacité mesuree pour une temperature exterieure de -7^ / 8^ , une temp. d'entree d'eau de 5^ et une temp. de sortie d'eau chaude de 90^ hors rechauffeur pour eviter le gel de I'eau (191W).
3. La temp. de sortie d'eau chaude réelle peut varier de ±3°C par rapport au changement de temp. de l'air extérieur et de la temp. d'entrée d'eau. Si la temp. d'entrée d'eau d'alimentation est supérieure ou égale à 30°C et si la temp. de l'air extérieur est supérieure ou égale à 25°C, la temp. de sortie d'eau chaude peut être fixation de la pompe à chaleur contrôlée pour ne pas augmenter excessivement. Boulon de fixation | M10 x 4
4. Veuillez utiliser de l'eau propre. La qualité de l'eau doit respecter les critères spécifique par MHI. Si la qualité de l'eau ne répond pas à ces critères, des problèmes peuvent survenir tels que l'accumulation de calcaire et/ou de la corrosion.
5. Les mentions ci-dessus peuvent varier sans préavis en fonction de l'etat du développement.

Boulon de fixation	M10 × 4
En fonction des conditions d'installation, veuillage prendre les mesures nécessaires pour éviter la chute, les vents traversants et l'accumulation de neige.

MEMO

Déclaration de CONFORMITE UE

Nous, sousignés MITSUBISHI HEAVY INDUSTRIES THERMAL SYSTEMS, LTD. 2-3, Marunouchi 3-chome, Chiyoda-ku, Tokyo, 100-8332, Japon

déclarons sous notre entière responsabilité que l'appareil

Description de l'appareil : Chauffe-eau à pompe à chaleur

Nom du modele:SerieESA30EH2

mentionné dans la presente déclaration est conforme aux directives suivantes.

Directives européennes pertinentes :

Representant autorisé dans l'UE :

MITSUBISHI HEAVY INDUSTRIES AIR-CONDITIONING EUROPE, LTD.

5 The Square, Stockley Park, Uxbridge, Middlesex, UB11 1ET, Royaume-Uni

MHIAE SERVICES B.V.

(Filiale en propriété exclusive de MITSUBISHI HEAVY INDUSTRIES AIR-CONDITIONING EUROPE, LTD.)

Herikerbergweg 238, Luna ArenA, 1101 CM Amsterdam, Pays-Bas

Note : consulter la fiche DÉCLARATION DE CONFORMITÉ UE incluse dans un emballage pour plus de détails sur le Modèle de conformité.

MITSUBISHI

HEAVY INDUSTRIES

MITSUBISHI

HEAVY INDUSTRIES
