| Type de produit | Affichage tête haute (HUD) |
| Caractéristiques techniques principales | Affichage des informations de navigation, vitesse, et autres données de conduite sur le pare-brise |
| Alimentation électrique | Alimentation via port OBD-II du véhicule |
| Dimensions approximatives | Environ 10 cm x 10 cm x 2 cm |
| Poids | Environ 200 grammes |
| Compatibilités | Compatible avec de nombreux véhicules équipés d'un port OBD-II |
| Type de batterie | Non applicable (fonctionne via OBD-II) |
| Tension | Fonctionne avec la tension standard du véhicule (12V) |
| Puissance | Consommation minimale d'énergie via OBD-II |
| Fonctions principales | Affichage de la vitesse, navigation GPS, alertes de sécurité, informations sur le véhicule |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, produit non réparable |
| Informations générales utiles | Installation facile, nécessite un smartphone pour certaines fonctionnalités, mise à jour via application Garmin |
FOIRE AUX QUESTIONS - HUD+ GARMIN
Questions des utilisateurs sur HUD+ GARMIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Accessoire automobile électronique au format PDF gratuitement ! Retrouvez votre notice HUD+ - GARMIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HUD+ de la marque GARMIN.

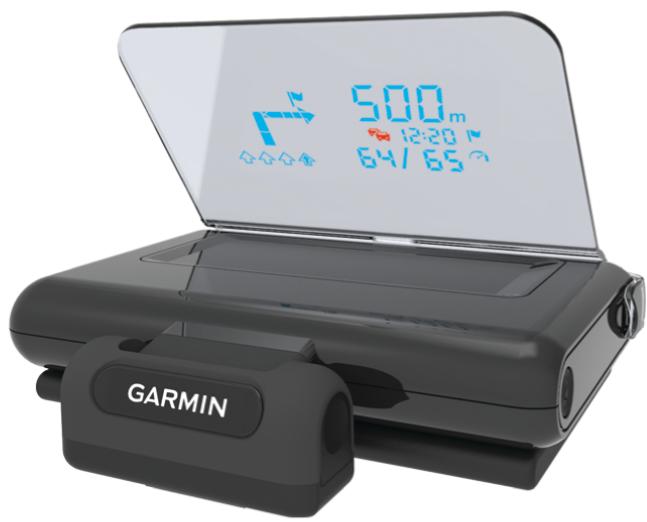

MODE D'EMPLOI HUD+ GARMIN
Manuel d'utilisation
Juillet 2013
190-01608-30_0A
Imprimé à Taiwan
Tous droits réservés. Conformément aux lois relatives au copyright en vigueur, toute reproduction du présent manuel, qu'elle soit partielle ou intégrale, sans l'autorisation préalable écrite de Garmin, est interdite. Garmin se réserve le droit de modifier ou d'améliorer ses produits et d'apporter des modifications au contenu du présent manuel sans obligation d'en avertir quelque personne physique ou morale que ce soit. Consultez le site Web de Garmin à l'adresse www.garmin.com pour obtenir les dernières mises à jour, ainsi que des informations complémentaires concernant l'utilisation de ce produit.
Garmin, le logo Garmin et StreetPilot sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux États-Unis et dans d'autres pays. Elles ne peuvent être utilisées sans l'autorisation expresse de Garmin.
La marque et les logos Bluetooth® sont la propriété de Bluetooth SIG, Inc., et leur utilisation par Garmin est soumise à une licence. iPad® et iPhone® sont des marques commerciales d'Apple® Inc., déposées aux États-Unis et dans d'autres pays. Android™ est une marque déposée de Google Inc. Windows® est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays. Les autres marques et noms commerciaux sont la propriété de leurs détenteurs respectifs.
Avertissement
Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.
Application du film sur le pare-brise
Avant d'appliquer le film sur le pare-brise, veuillez prendre connaissance de la législation et de la règlementation locale actuellement en vigueur. Certaines législations interdisent ou limitent l'application d'un film sur le pare-brise. Il est de votre responsabilité de poser le film en conformité avec la législation et la règlementation en vigueur. Garmin ne sera pas tenu responsable de toutes amendes, sanctions pénales ou dommages encourus pour l'utilisation de votre appareil Garmin.
N'applique pas le film sur une surface sèche. Si vous appliquez le film sur une surface sèche et qu'ensuite vous essayez d'éliminer les bulles d'air, vous détruisez le film.
Avant d'appliquer le film, veillez tester la position avec l'appareil allumé. Vous ne pourrez pas déplacer le film après l'avoir appliqué et qu'il aura séché.
Vous pouvez utiliser le film livre pour réfléchir l'écran sur le pare-brise.
1 Choisissez la position où vous désirez placer le film. Pour plus d'informations, consultez le guide Informations importantes sur le produit et la sécurité. 2 Nettoyez et séchez votre pare-brise avec un chiffon non pelucheux. 3 Vaporisez de l'eau claire sur le pare-brise. L'eau permet au film d'adhérer au pare-brise. 4 Soulevez la languette blanche pour retirer la couche protectrice de la surface adhésive du film. 5 Appliquez le film sur le pare-brise avec la surface protectrice dotée d'une languette verte orientée vers l'extérieur. 6 Tant que le film n'est pas encore sec, répositionnez-le si nécessaire à sa position idéale. 7 Utilisez la carte pour éliminer les bulles d'air en raclant le film de l'intérieur vers les bords du film.
Notez pas la surface protectrice du film avant d'avoir éliminé les bulles d'air.
Moins il y aura de bulles, meilleur sera l'affichage des données.
8 Soulevez la languette verte pour retirer la dernière couche protectrice du film.

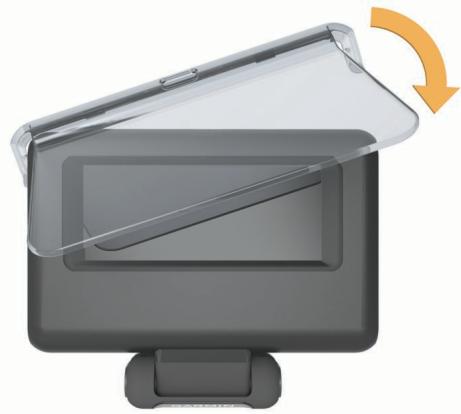

Fixation du miroir
Vous pouvez utiliser le miroir amovible à la place du film pour pare-brise. Cela vous permet d'utiliser l'afficheur tête haute.
dans un autre véhicule ou dans des zones où l'application de films n'est pas autorisée.
Clipsez le miroir sur l'appareil.
Connexion à l'allume-cigare
Vous sous-pouvez charger un smartphone chargeable par port USB grâce à l'allume-cigare.
1 Branchez le câble allume-cigare sur une prise disponible dans votre véhicule. 2 Branchez l'autre bout du câble allume-cigare ① au petit orifice de l'appareil.
3 Si nécessaire, branche le câble de l'allume-cigare au port USB ②.
Avertissement
Lors de l'installation de l'appareil dans un véhicule, tenez compte des remarques relatives au positionnement figurant dans le guide intitulé Informations importantes sur le produit et la sécurité.
1. Choisissez l'emplacement de l'appareil. 2. Nettoyez et séchez le tableau de bord à l'endroit où vous souhaitez placer l'appareil. 3. Placez l'appareil sur le tableau de bord. 4. Appuyez sur le socle. Le socle s'adapte à la forme du tableau de bord. 5. Réglez l'angle de vue à votre convenance. ASTUCE: le réglage de l'angle de vue est également susceptible d'accroître la luminosité de l'écran.
Si la surface de montage de l'appareil glisse sur le tableau de bord à cause de la poussière et des salissures, nettoyez-le à l'aide d'un chiffon humidifié uniquement avec de l'eau. N'utilisez pas de savon ou de liquide de nettoyage.
Connexion de l'appareil à votre smartphone
Avant d'utiliser votre afficheur tête haute, vous devez le connecter à votre smartphone.
1 Branchez l'appareil et assurez-vous qu'il fonctionne.
2 Placez le smartphone et l'appareil à moins de 10 mètres (33 pieds) l'un de l'autre. 3 Activez Bluetooth® la technologie sans fil du smartphone et faites une recherche des appareils disponibles. Une liste des périphériques Bluetooth à proximité s'affiche. 4 Sélectionnez Garmin l'afficheur tête haute dans la liste.
Si la détection automatique des appareils coupés est activée sur votre smartphone, alors celui-ci et l'appareil appairé se connecteront à chaque fois qu'ils seront sous tension et à portée l'un de l'autre.
Navigation

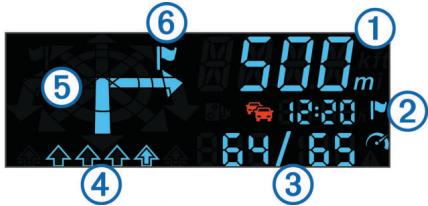

Après avoir créé une route sur votre smartphone à l'aide d'une app compatible, l'appareil projettera les informations de route sur le pare-brise ou le miroir.
| ① | Distance jusqu'au prochain changement de direction. |
| ② | Estimation de l'heure d'arrivée |
| ③ | Vitesse actuelle et limitation de vitesse, lorsque c'est possible |
| ④ | Voie de voyage (indiquée par la flèche) |
| ⑤ | Direction du prochain virage |
| ⑥ | Côté de la route où se trouve la destination |
Icônes d'été
| Zone de danger à proximité | |
| Trafic | |
| la destination | |
| Vitesse réelle et limitation de vitesse, si disponible | |
| Dépassement de la limitation de vitesse |
Caractéristiques techniques
| Plage de températures de fonctionnement | De -15 à 60 °C (de 5 à 140 °F) |
| Plage de températures de stockage | De -40 à 85 °C (de 40 à 185 °F) |
| Tension et intensité de fonctionnement | 10 à 28 Vcc (OVP à 30 Vcc); généralement 12 Vcc, 1,5 A et 24 Vcc, 0,8 A |
| Tension du port USB | 5 Vdc |
| Intensité du port USB | 2,1 A |
Compatibilité des produits
L'afficheur tête haute Garmin est compatible avec les applications mobiles Garmin StreetPilot® pour iPhone® ou NAVIGON™. L'application NAVIGON est compatible avec certains smartphones fonctionnant sous Android™ ou Windows® 8 et disposant de la technologie Bluetooth.
Conçu pour l'iPad® 3GS ou version ultérieure et pour l'iPad 2 ou version ultérieure.
La mention « Conçu pour l'iPhone et l'iPad » signifie qu'un accessoire électronique a été conçu pour se connecter spécialement aux iPhone ou iPad, respectivement, et que les développeurs ont certifié qu’il satisfaisait aux standards de performance d'Apple®. La société Apple ne peut être tenue responsable du fonctionnement de l'appareil ni de sa conformité avec les normes de sécurité et les réglementations. Notez que l'utilisation de cet accessoire avec un iPhone ou un iPad peut affecter la performance de la connexion sans fil.
