Type de produit	Télécopieur multifonction laser monochrome
Marque	Brother
Modèle	MFC-L5710DW
Fonctions	Imprimer, copier, numériser, télécopier
Vitesse d'impression	Jusqu'à 40 pages par minute (A4)
Résolution d'impression	Jusqu'à 1200 x 1200 dpi
Capacité papier d'entrée	250 feuilles (bac standard)
Chargeur automatique de documents	50 feuilles
Écran tactile	2,7 pouces couleur LCD
Connectivité	Ethernet 10/100/1000, USB 2.0, Wi-Fi (optionnel)
Impression recto-verso	Automatique
Cartouche de toner	TN-770 (noir, rendement standard ~3000 pages)
Tambour	DR-770 (jusqu'à 30 000 pages)
Alimentation	120 V CA, 60 Hz (selon région)
Consommation électrique	En veille : environ 60 W, en impression : environ 600 W
Dimensions (L x P x H)	411 x 442 x 475 mm
Poids	Environ 18,4 kg
Niveau sonore	Impression : 53 dB(A), silencieux : 49 dB(A)
Température de fonctionnement	10°C à 32°C
Humidité de fonctionnement	20% à 80% (sans condensation)
Entretien et nettoyage	Nettoyer le tambour et les rouleaux avec un chiffon non pelucheux. Utiliser des feuilles de nettoyage si nécessaire.
Sécurité	Mot de passe administrateur par défaut sur étiquette ; recommandé de le modifier. Fonctions de sécurité réseau disponibles.
Pièces détachées et réparabilité	Cartouches TN-770, tambour DR-770 disponibles. Réparations via service agréé Brother.
Informations générales	Garantie constructeur 1 an (selon pays). Support sur support.brother.com.

FOIRE AUX QUESTIONS - MFC-L5710DW BROTHER

Comment installer le MFC-L5710DW pour la première fois ?

Suivez le Guide d'installation rapide fourni : retirez les emballages, chargez du papier, branchez l'alimentation, sélectionnez la langue, et connectez le câble téléphonique pour la télécopie. Téléchargez les pilotes depuis setup.brother.com et suivez les instructions à l'écran.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant, retirez le module tambour-cartouche de toner. Remplacez la cartouche de toner (TN-770) en la retirant du tambour et en insérant une neuve. Remontez l'ensemble et refermez le capot. L'appareil réinitialisera le compteur automatiquement.

Que faire en cas de bourrage papier ?

Ouvrez le capot avant, retirez le module tambour-cartouche. Retirez délicatement le papier coincé en tirant dans le sens du passage. Vérifiez le bac à papier et le chargeur automatique de documents. Refermez le capot. Si le problème persiste, consultez la section des bourrages dans le manuel.

Comment connecter l'appareil au réseau Wi-Fi ?

Appuyez sur [Param.] > [Réseau] > [Wi-Fi] > [Rechercher le réseau Wi-Fi]. Sélectionnez votre SSID, entrez la clé de réseau (mot de passe), puis confirmez. Si l'appareil ne trouve pas le réseau, vérifiez que le module Wi-Fi optionnel est installé (selon modèle).

Comment configurer la télécopie sur le MFC-L5710DW ?

Branchez la ligne téléphonique sur la prise LINE à l'arrière. Appuyez sur [Fax] sur l'écran tactile. Suivez les paramètres de base : date/heure, en-tête de fax, mode de réception (manuel/automatique). Testez en envoyant un fax à un numéro connu.

Le logiciel Brother ne trouve pas l'imprimante, que faire ?

Vérifiez que l'appareil est allumé et connecté au même réseau. Redémarrez l'imprimante et l'ordinateur. Assurez-vous que le pare-feu autorise la communication. Téléchargez et réinstallez les pilotes depuis setup.brother.com. Pour une connexion USB, branchez directement.

Comment numériser un document vers un ordinateur ?

Placez le document sur la vitre ou le chargeur. Sur l'écran tactile, appuyez sur [Numériser] puis [Vers PC]. Sélectionnez le dossier de destination. Assurez-vous que le logiciel Brother iPrint&Scan est installé sur l'ordinateur. La numérisation peut aussi être lancée depuis l'ordinateur.

Comment changer la langue de l'écran ?

Appuyez sur [Param.] > [Ts paramètres] (si disponible) ou [Param. système] > [Langue locale]. Choisissez la langue souhaitée dans la liste. L'écran s'affichera immédiatement dans la nouvelle langue.

Où trouver le mot de passe administrateur par défaut ?

Le mot de passe par défaut se trouve sur une étiquette collée à l'arrière ou sur le côté de l'appareil, indiqué par « Pwd ». Il est fortement recommandé de le modifier immédiatement via les paramètres réseau pour des raisons de sécurité.

Comment entretenir l'imprimante pour éviter les problèmes ?

Utilisez du papier de bonne qualité. Nettoyez régulièrement le tambour et les rouleaux avec un chiffon non pelucheux. Remplacez le tambour (DR-770) après environ 30 000 pages. Mettez à jour le firmware via support.brother.com/up7. Évitez les environnements poussiéreux ou humides.

MODE D'EMPLOI MFC-L5710DW BROTHER

Guide d'installation rapide

brother

DCP-L5510DW / MFC-L5710DN / MFC-L5715DN / MFC-L5710DW / MFC-L6710DW / MFC-L6910DN / MFC-L6915DN / MFC-EX910

Lisez le Guide de sécurité du produit en premier, puis lisez ce Guide d'installation rapide pour suivre la bonne procédure d'installation. Les modèles ne sont pas disponibles dans tous les pays.

Vidéo des instructions de configuration : support.brother.com/videos

Les derniers manuels sont disponibles sur le site Web Support et téléchargement de Brother : support.brother.com/manuals

Déballez l'appareil et vérifiez les composants

Module tambour-cartouche de toner (pré-installé)

Cordon d'alimentation CA

Cache du port USB (non livré avec tous les modèles)

Guide d'installation rapide Guide de sécurité du produit

REMARQUE :

• Les composants figurant dans le carton peuvent varier selon le pays.
• Les interfaces de connexion disponibles varient d'un modèle à l'autre. Si nécessaire, vous devez acquérir le câble d'interface correct.

- Câble USB

Il est recommandé d'utiliser un câble USB 2.0 (type A/B) d'une longueur inférieure ou égale à 2 mètres.

- Câble réseau

Utilisez un câble droit à paires torsadées de Catégorie 5 (ou supérieure).

• Les écrans et images représentés dans ce Guide d'installation rapide correspondent au modèle MFC-L6915DN.
• Brother a pour ambition de réduire le gaspillage et d'économiser les matières premières et l'énergie nécessaires à la fabrication de ses produits. Pour en savoir plus sur nos actions en faveur de l'environnement, rendez-vous sur www.brotherearth.com.

1 Retirez les matériaux d'emballage et réinstallez le module tambour-cartouche de toner

Enlevez le sachet à base de gel de silice.

Ôtez la pièce orange.

2 Chargez du papier dans le bac

Ne dépassez pas ce repère.

3 Connectez le cordon d'alimentation, puis mettez l'appareil sous tension

Avant de brancher le cordon d'alimentation, repérez l'étiquette du numéro de série au dos ou sur le côté de l'appareil. Notez ce numéro, car vous en aurez besoin pour l'enregistrement et la garantie.

4 Sélectionnez votre pays/langue (configuration initiale uniquement)

Après la mise en route de l'appareil, vous pouvez être invité à définir votre pays ou votre langue (selon votre appareil).

Le cas échéant, conformez-vous aux instructions à l'écran.

5 Sélectionnez votre langue (si nécessaire)

1. Sur l'écran tactile de l'appareil,

appuyez sur [Param.]* >

[Ts paramètres] >

[Param. système] >

[Langue locale].

1. Appuyez sur votre langue.
2. Appuyez sur

* Si votre appareil affiche le menu [Ts paramètres]

sur l'écran d'accueil, démarrez à partir de [Ts paramètres].

6

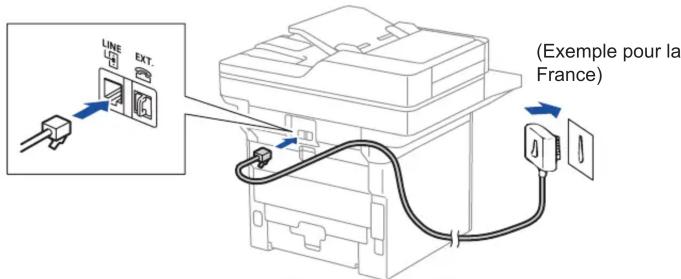

Branchez le câble téléphonique (pour les modèles MFC)

Si vous ne comptez pas utiliser la fonction de télécopie sur cet appareil, passez à l'étape

.7

(Pour l'Europe)

Nous pouvons, au besoin, vous envoyer gratuitement un câble téléphonique Brother authentique. Pour nous contacter, rendez-vous sur www.brother.eu.

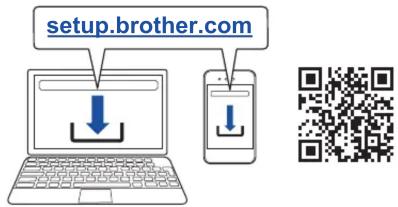

7 Connectez votre ordinateur ou périphérique mobile à votre appareil

Procédez comme suit pour effectuer la configuration en fonction du type de connexion disponible sur votre appareil.

Rendez-vous sur setup.brother.com pour télécharger et installer le logiciel Brother.

Suivez les instructions et invites affichées à l'écran.

Installation terminée

Vous pouvez maintenant imprimer et numériser des documents sur votre appareil.

Pour rechercher le microprogramme le plus récent, visitez le site Web support.brother.com/up7.

Remarque importante pour la sécurité du réseau :

Le mot de passe par défaut de votre appareil se trouve sur l'étiquette au dos de l'appareil (indiqué par « Pwd »). Il est recommandé de le modifier immédiatement pour protéger votre appareil contre les accès non autorisés.

Impossible d'établir la connexion? Essayez les solutions suivantes :

Réseau sans fil*

Redémarrez votre point d'accès/routeur sans fil (si possible).

Redémarrez votre appareil et votre ordinateur, puis passez à 7.

Si le problème persiste, passez à .8

Réseau câblé

Connexion USB

Débranchez le câble.

▶

Si le problème n'est toujours pas résolu, visitez le site support.brother.com pour consulter les sections FAQ et Diagnostic.

* Pour certains modèles, la connexion au réseau sans fil n'est possible que si le module sans fil en option est installé.

8 Configuration sans fil manuelle (modèles sans fil)

Si vous ne parvenez pas à établir une connexion sans fil, essayez d'établir la connexion de façon manuelle.

Pour certains modèles, la connexion au réseau sans fil n'est possible que si le module sans fil en option est installé.

Recherchez votre SSID (nom du réseau) et votre Clé de réseau (mot de passe) sur votre point d'accès/routeur sans fil et notez-les dans le tableau ci-dessous.

SSID (nom du réseau)
Clé de réseau (mot de passe)

Si vous ne trouvez pas ces informations, demandez-les à votre administrateur réseau ou au fabricant de votre point d'accès/routeur sans fil.

Appuyez sur

[Rechercher le réseau Wi-Fi].

Suive les instructions affichées sur l'écran LCD.

Sélectionnez le SSID (nom de réseau) pour votre point d'accès/routeur sans fil et entrez la Clé de réseau (mot de passe).

Une fois la configuration sans fil terminée, l'écran tactile affiche [Branché].

En cas d'échec de la configuration, redémarrez votre appareil Brother et votre point d'accès/routeur sans fil, et répétez l'étape 8. Si cela ne permet pas de résoudre le problème, rendez-vous sur support.brother.com.

Passez à l'étape pour installer le logiciel.
