Caractéristiques Techniques	Pression maximale : 2100 PSI
Débit	Débit maximum : 1,5 L/min
Type de moteur	Moteur électrique 1400 W
Poids	Poids : 15 kg
Dimensions	Dimensions : 40 x 40 x 80 cm
Utilisation	Idéal pour les travaux de peinture sur surfaces moyennes à grandes
Maintenance	Nettoyage régulier de la buse et du filtre recommandé
Sécurité	Utiliser des équipements de protection individuelle (EPI) lors de l'utilisation
Informations Générales	Garantie de 2 ans, pièces de rechange disponibles

FOIRE AUX QUESTIONS - TexSpray RTX1400 GRACO

Comment démarrer le GRACO TexSpray RTX1400 ?

Pour démarrer le GRACO TexSpray RTX1400, branchez l'appareil, ouvrez la vanne d'alimentation et appuyez sur le bouton de mise sous tension. Assurez-vous que le réservoir est rempli de peinture.

Pourquoi la peinture ne sort-elle pas de la buse ?

Vérifiez si le réservoir est vide, si la buse est obstruée ou si le filtre est sale. Nettoyez ou remplacez la buse et le filtre si nécessaire.

Comment nettoyer le GRACO TexSpray RTX1400 après utilisation ?

Pour nettoyer l'appareil, videz le réservoir et remplissez-le d'eau propre ou de solvant approprié. Faites fonctionner la machine pour rincer les conduits et la buse, puis démontez les parties amovibles pour un nettoyage approfondi.

Que faire si le moteur ne démarre pas ?

Assurez-vous que l'appareil est branché, que la prise fonctionne et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment ajuster la pression de pulvérisation ?

Utilisez le régulateur de pression situé sur le panneau de commande pour ajuster la pression selon le type de peinture et la surface à traiter.

Quelle est la capacité du réservoir du GRACO TexSpray RTX1400 ?

Le réservoir du GRACO TexSpray RTX1400 a une capacité de 30 litres.

Puis-je utiliser ce produit avec tous les types de peinture ?

Le GRACO TexSpray RTX1400 est compatible avec une variété de peintures, y compris les peintures à base d'eau et à base de solvant, mais vérifiez toujours les recommandations du fabricant.

Comment puis-je éviter les coulures lors de la pulvérisation ?

Pour éviter les coulures, appliquez la peinture en couches légères et uniformes, en maintenant une distance appropriée entre la buse et la surface.

Quelle est la garantie offerte pour le GRACO TexSpray RTX1400 ?

Le GRACO TexSpray RTX1400 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Consultez le manuel pour les détails spécifiques.

Comment stocker le GRACO TexSpray RTX1400 correctement ?

Après nettoyage, stockez l'appareil dans un endroit sec et à l'abri du gel. Veillez à retirer toute peinture résiduelle des conduits et de la buse.

MODE D'EMPLOI TexSpray RTX1400 GRACO

Guide de présentation rapide Pulvérisateurs d’enduit Graco RTX1400 Pour produits à base aqueuse uniquement. 3A3480A - FR Étape 1 : Branchez le tuyau d’air et de produit sur les sorties d’air et de produit du pulvérisateur. Étape 2 : Ouvrez la vanne d’air. Étape 3 : Branchez le tuyau d’air sur le pistolet. Étape 4 : Branchez le flexible produit sur le pistolet. Étape 5 : Montez le dispositif anti-éclaboussures. Étape 6 : Mettez l’embout de pulvérisation en place. Étape 7 : Versez 3,8 litres (un gallon) d’eau dans la trémie. Étape 8 : Mettez l’interrupteur MARCHE/ARRÊT sur MARCHE

Étape 9 : Fermez la vanne de régulation d’air du pistolet. Étape 10 : Pointez le pistolet vers le seau à déchets et appuyez sur la gâchette pour faire circuler de l’eau à travers l’appareil jusqu’à ce que la trémie soit vide. Étape 11 : Voir la section Mélange du produit. Remplir la trémie de mélange de texture. Étape 12 : Appuyez sur la gâchette lorsque celle-ci est dans le seau à déchet jusqu’à obtenir un flux constant de fluide. Relâchez la gâchette. AVERTISSEMENT Veuillez lire le manuel de fonctionnement 3A3258 pour connaître tous les avertissements et toutes les instructions. Les manuels sont disponibles en appelant Graco au [phone], ou sur le site www.graco.com.Pour contacter le service d’assistance technique, appelez le [phone]Ce guide rapide ne dispense pas de lire et d’assimiler l’ensemble des manuels de fonctionnement et des étiquettes de mise en garde fournis avec l’équipement. Il est important que vous ayez lu et compris toutes les avertissements et instructions avant de faire fonctionner cet équipement.Suivez la procédure de décompression et portez un équipement de protection individuelle, y compris mais non limité à un dispositif de protection des yeux.LE NON-RESPECT DE CES AVERTISSEMENTS PEUT PROVOQUER DE GRAVES BLESSURES. CONFIGURATION

TABLEAU DE SÉLECTION DES BUSES

Application Taille de la buse (mm) Volume d’air Acoustique simulée 6 mm, blanc (fin à moyen)/8 mm, gris (grossier) Moyen à élevé Peau d’orange 4 mm, beige/6 mm blanc Moyen à élevé Projection mouchetée 6 mm, blanc/8 mm, gis Faible à moyen écrasée 8 mm, gris/6 mm, blanc/12 mm, noir bas Régulez le débit d’air à l’aide de la vanne d’air du pistolet. Pour augmenter le débit de produit, mettez une buse d’une taille supérieure.

ti28563a2 Réglage de l’appareil L’écoulement du produit (volume et pression) et la pulvérisation sont le résultat d’un équilibre entre l’air d’atomisation, la fluidité/débit du produit et la sélection de la buse. L’obtention du bon équilibre permettant de parvenir à l’objectif voulu nécessite de l’expérience. Gardez ces éléments importants à l’esprit à chaque réglage du pistolet :

• Pour choisir la buse correspondant à vos applications, tenez compte de la texture du produit et de la finesse du jet. N’oubliez pas : plus l’orifice de la buse est grand et plus le jet sera large.

• Pour démarrer le pulvérisateur, ouvrez complètement la vanne de régulation d’air du pistolet. Si nécessaire, fermez doucement la vanne de régulation d’air du pistolet jusqu’à l’obtention du jet désiré. Réglez le débit d’air au minimum sur le pistolet de manière à obtenir un jet correct et à limiter l’effet boomerang.+ Faites un essai sur un carton. Tenez le pistolet de 45,76 cm à 76,2 cm (de 18 à 30 po.) de la surf ace. Conservez cette distance de pulvérisation pour la plupart des applications. + Lors d’une pulvérisation avec une buse seule, recouvrez chaque couche à 50 % par un mouvement circulaire. + Lors d’une pulvérisation avec une buse et un disque, recouvrez chaque couche à 50 % par un mouvement linéaire.

Le débit de produit est régulé par le bouton et s’affiche sur le manomètre. Le débit d’air du pistolet est régulé à l’aide de la vanne de régulation d’air qui est située sur la poignée du pistolet. Pour diminuer le débit de produit Essayez l’une de ces méthodes ou plusieurs d’entre elles combinées :

• Ouvrez la vanne de régulation d’air.

• Tournez l’écrou de réglage du débit du pistolet dans le sens antihoraire pour diminuer le débit.

• Utilisez une buse plus petite. Pour augmenter le débit de produit Essayez l’une de ces méthodes ou plusieurs d’entre elles combinées :
• Fermez la vanne de régulation d’air.

• Tournez l’écrou de réglage du débit du pistolet dans le sens horaire pour augmenter le débit.

• Utilisez un mélange plus fluide.

• Utilisez une buse plus grosse. Contrôlez la consistance du produit régulièrement Vérifiez et diluez le produit autant que nécessaire pour maintenir une consistance adaptée. Le produit peut s’épaissir s’il stagne et ralentir la production. Agitez régulièrement.

FONCTIONNEMENT ti28562a

Pulvérisation d’enduit texturé

1. Mouillez l’intérieur du flexible avant chaque utilisation pour le débarrasser des impuretés et

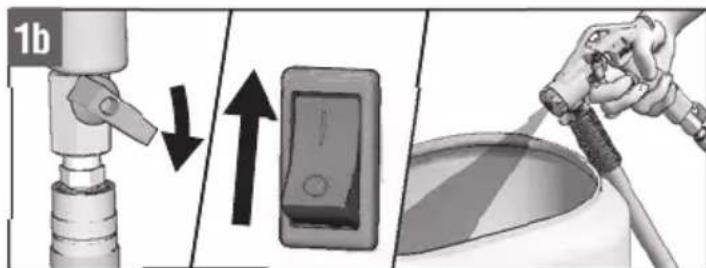

empêcher le produit texturé d’obturer le flexible. a. Versez 3,8 litres (un gallon) d’eau dans la trémie. b. Ouvrez la vanne de régulation d’air du pistolet. Mettez l’interrupteur MARCHE/ARRÊT sur MARCHE. Dirigez le pistolet vers l’intérieur de la trémie et appuyez sur la gâchette pour faire circuler l’eau pendant quelques minutes pour mouiller l’intérieur du flexible. c. Actionnez le pistolet en le tenant dans un seau à déchets jusqu’à ce que la trémie soit vide et que toute l’eau ait été chassée du flexible et de la pompe.

2. Amorçage du système.

a. Mettez l’interrupteur MARCHE/ARRÊT sur MARCHE. b. Ouvrez légèrement la vanne de régulation d’air du pistolet pour faire pénétrer une petite quantité d’air dans le pistolet avec le produit. Il en résulte automatiquement une pression et un débit de produit.

3. Remplissez la trémie de produit texturé préparé.

4. Installez la buse ou la buse et le disque.

5. Ouvrez la vanne de régulation d’air du pistolet. Assurez-vous que la vanne d’amorçage est fermée.

Pour éviter un dépôt de produit au niveau du pointeau, ne laissez pas le produit s’écouler du pistolet quand la vanne de régulation d’air est fermée pendant une durée assez longue.

6. Si le produit s’introduit dans le pointeau ou les conduits d’air du pistolet, rincez immédiatement à l’eau.

7. Contrôlez le flexible de produit de 7,6 m (25 pi) afin d’éviter les nœuds qui pourraient réduire le débit

8. Suivez les instructions de la section Mélange de produit.

9. Actionnez le pistolet en le tenant dans un seau. Dès que le produit texturé s’écoule de la buse, plongez

le pistolet dans la trémie et faites circuler le produit jusqu’à ce que le jet de produit texturé soit constant.

10. Pour les détails concernant les bons jets et les réglages de la pompe et du pistolet, consultez la section

Réglage de l’appareil, page 2.

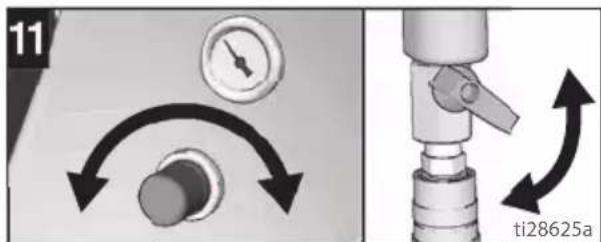

11. Pour obtenir un jet régulier, réglez la vanne de régulation d’air sur le pistolet. Si vous n’arrivez pas à

obtenir le jet souhaité, changez les embouts, consultez Réglage de l’appareil, page 2.

ti28624a ti28625a 113A3480A Copyright 2016, Graco Inc. Pour plus d'informations sur les brevets, consultez le site www.graco.com/patents. Traduction des instructions originales. This manual contains French. MM 3A3479. Révision A, avril 2016Un mélange de produit correct est essentiel pour des travaux réussis.Composé de cloison sèche

• Mélangez le produit dans un réservoir séparé avant de le verser dans la trémie.

• Mélange sec : Mélangez avec précaution le produit avec de l’eau selon les instructions du fabricant.

• Prémélange : Respectez les recommandations du fabricant pour le mélange.

• Utilisez une jauge d’épaisseur produit pour déterminer si le mélange est assez fluide pour être pulvérisé. Assurez-vous que la jauge est complètement sèche et propre à chaque utilisation.
• La jauge d’épaisseur produit déterminera uniquement si le produit est suffisamment fin pour passer par la pompe. Pour une pulvérisation à vitesse plus élevée, il faudra peut-être que le mélange soit encore plus fluide.
• Agitez jusqu’à obtenir un mélange consistant sans grumeaux.

• Vérifiez et affinez le produit régulièrement. Le produit peut s’épaissir lorsqu’il stagne. Agitez régulièrement.

• Après avoir soigneusement mélangé le produit, déposez doucement l’extrémité sphérique de la jauge d’épaisseur produit sur la surface du mélange. Les meilleurs résultats sont obtenus lorsque l’extrémité sphérique est entièrement plongée dans le mélange pendant 6 à 10 secondes. Ajoutez plus d’eau si elle ne s’enfonce pas complètement en l’espace de 10 secondes et refaites un essai.Autres matériaux
• Si le mélange du produit est nécessaire, mélangez-le dans un réservoir séparé avant de le verser dans la trémie.
• Respectez les recommandations du fabricant pour l’affinage et le mélange.

• La jauge d’épaisseur n’est pas utilisée avec des produits contenant de la matière solide. Une fois que le produit est mélangé, versez-le dans la trémie du pulvérisateur. Étape 1 : Ouvrez la vanne d’air du pistolet. Étape 2 : Mettez l’interrupteur MARCHE/ARRÊT sur MARCHE. Étape 3 : Fermez la vanne d’air du pistolet. Étape 4 : Actionnez le pistolet en le tenant dans un seau jusqu’à ce que la plus grande partie du mélange soit hors de la trémie. Étape 5 : Remplissez la trémie produit avec de l’eau propre. Étape 6 : Pulvérisez à l’intérieur de la trémie pour faire circuler l’eau à travers le pistolet et le flexible. Tout en faisant circuler l’eau, servez-vous du pistolet pour nettoyer la trémie. Étape 7 : Ouvrez partiellement la vanne d’air du pistolet pour utiliser l’air de manière afin d’améliorer le nettoyage. Étape 8 : Pulvérisez de l’eau dans un seau à déchets pour vider la trémie. Étape 9 : Mettez l’interrupteur MARCHE/ARRÊT sur ARRÊT. Étape 10 : Ouvrez la vanne d’air du pistolet et effectuez la procédure de décompression. Étape 11 : Desserrez le raccord inférieur sur la trémie. Étape 12 : Soulevez la trémie verticalement pour la dégager de l’appareil. Étape 13 : Bouchez l’ouverture à la base de la trémie avec la main. Emmenez la trémie vers la zone de nettoyage. Étape 14 : Après avoir nettoyé la trémie, placez-la sur le pulvérisateur, la poignée en premier. Étape 15 : Serrez le raccord à la main. Étape 16 : Nettoyez toujours les buses avec une brosse douce après chaque pulvérisation. Il peut être nécessaire de remplacer les buses en fonction de l’abrasivité de l’enduit utilisé.

1. Dimensions : 8,5 x 11 plié en 5,5 x 8,5

. Film de contrecollage de 0,04 mm (1,5 mil) avec bord relié

3. Perforation de 5,0 mm (0,2 po) de diamètre dans la partie supérieure gauche

4. Papier d’impression : type glacé 100 lb

Doit être conforme à la norme RoHS.
