Type de produit	Pédale d'effet (booster/préampli)
Marque	Boss
Modèle	BP-1W
Dimensions (L x P x H)	73 x 129 x 59 mm
Poids (pile comprise)	430 g
Alimentation	Pile alcaline 9 V (6LR61) ou adaptateur secteur série PSA (vendu séparément)
Consommation électrique	60 mA
Autonomie de la pile (alcaline)	Environ 4,5 heures en utilisation continue
Niveau d'entrée nominal	-20 dBu
Impédance d'entrée	Effet désactivé : 1 MΩ ; Effet activé : 1 MΩ (BUFFER STD) ou 100 kΩ (BUFFER VTG)
Niveau de sortie nominal	-20 dBu
Impédance de sortie	1 kΩ
Impédance de charge recommandée	10 kΩ ou plus
Bypass	Buffered bypass
Modes de son	RE (préampli Roland RE-201), NAT (naturel), CE (préampli BOSS CE-1)
Buffers d'entrée	STD (standard) et VTG (vintage), sélectionnables par commutateur
Commandes	Molette GAIN, molette LEVEL, commutateur MODE, commutateur BUFFER, pédale
Témoin	Témoin CHECK (indique activation de l'effet et état de la pile)
Connecteurs	Prise INPUT (TS 6,35 mm), prise OUTPUT (TS 6,35 mm), prise DC IN
Accessoires fournis	Dépliant « CONSIGNES DE SÉCURITÉ », pile alcaline 9 V (6LR61)
Options (vendues séparément)	Adaptateur secteur série PSA
Entretien et nettoyage	Utiliser un chiffon sec ; éviter les liquides. Remplacer la pile lorsque le témoin faiblit.
Sécurité	Utiliser uniquement l'adaptateur spécifié ; respecter la polarité de la pile ; réduire le volume avant connexions.
Pièces détachées et réparabilité	Pile de type 6LR61 ; adaptateur secteur en option.

FOIRE AUX QUESTIONS - BP-1W BOSS

Quels sont les différents modes de la BP-1W et leurs caractéristiques ?

La BP-1W dispose de trois modes sélectionnables via le commutateur MODE : RE (recrée la distorsion chaude du préampli Roland RE-201), NAT (son de boost naturel avec large plage de fréquences) et CE (son agressif avec mordant, inspiré du préampli BOSS CE-1).

Comment fonctionne le commutateur BUFFER (STD/VTG) ?

Le commutateur BUFFER change le caractère du buffer d'entrée lorsque l'effet est activé. En position STD, le buffer est pur et n'altère pas le son. En position VTG, il produit un son doux et unique, typique d'un préampli vintage. Ce réglage est particulièrement efficace avec une guitare équipée de micros passifs.

Comment remplacer la pile de la BP-1W ?

Pour remplacer la pile, maintenez la pédale enfoncée et dévissez la vis à main. Ouvrez la pédale vers le haut, retirez la pile usée en débranchant le câble, puis branchez une nouvelle pile alcaline 9 V (6LR61) en respectant la polarité. Replacez la pile dans le compartiment, refermez la pédale en vous assurant de ne pas coincer le câble, puis revissez.

Quelle est la consommation électrique de la BP-1W ?

La consommation de la BP-1W est de 60 mA. Avec une pile alcaline 9 V, l'autonomie est d'environ 4,5 heures en utilisation continue. Pour une utilisation prolongée, il est recommandé d'utiliser un adaptateur secteur série PSA (vendu séparément).

Comment mettre sous ou hors tension la BP-1W ?

La pédale se met sous tension dès qu'un câble est inséré dans la prise INPUT, et hors tension lorsque le câble est retiré. Pour allumer l'appareil, allumez votre ampli en dernier. Pour l'éteindre, éteignez l'ampli en premier. Avant toute connexion, réduisez le volume au minimum.

Puis-je utiliser un adaptateur secteur autre que le modèle PSA ?

Il est impératif d'utiliser uniquement l'adaptateur secteur spécifié (série PSA, vendu séparément) pour éviter tout dysfonctionnement ou dommage. L'utilisation d'un adaptateur non adapté peut endommager l'appareil.

Que faire si le témoin CHECK ne s'allume pas ou est faible ?

Si le témoin CHECK ne s'allume pas ou faiblit, cela indique généralement que la pile est usée. Remplacez la pile par une neuve (alcaline 9 V). Si le problème persiste avec l'adaptateur secteur, vérifiez la connexion et l'alimentation.

Quelles sont les impédances d'entrée et de sortie de la BP-1W ?

L'impédance d'entrée est de 1 MΩ lorsque l'effet est désactivé ou activé en mode BUFFER STD ; elle passe à 100 kΩ en mode BUFFER VTG. L'impédance de sortie est de 1 kΩ. L'impédance de charge recommandée est de 10 kΩ ou plus.

Quel type de câble utiliser pour les connexions ?

Utilisez des câbles de type casque 6,35 mm (TS) pour les prises INPUT et OUTPUT. N'utilisez pas de câbles munis d'une résistance intégrée, car cela pourrait causer des dysfonctionnements.

La BP-1W peut-elle être utilisée avec une guitare passive ?

Oui, la BP-1W est conçue pour fonctionner avec des guitares passives. Le commutateur BUFFER (STD/VTG) permet d'optimiser le son selon vos préférences, surtout avec des micros passifs. Le mode VTG offre un son vintage plus doux.

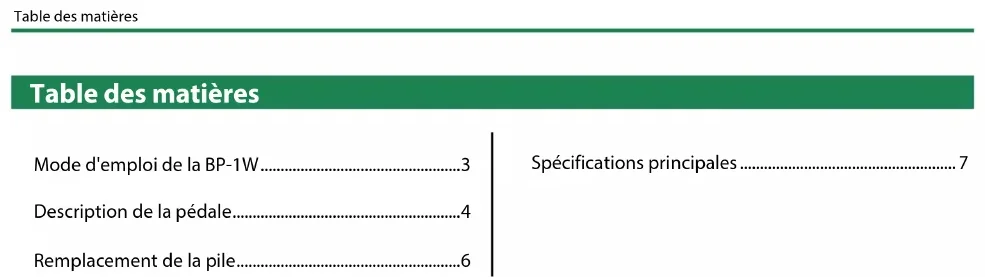

MODE D'EMPLOI BP-1W BOSS

Mode d'emploi de la BP-1W....3

Description de la pédale....4

Remplacement de la pile....6

Spécifications principales....7

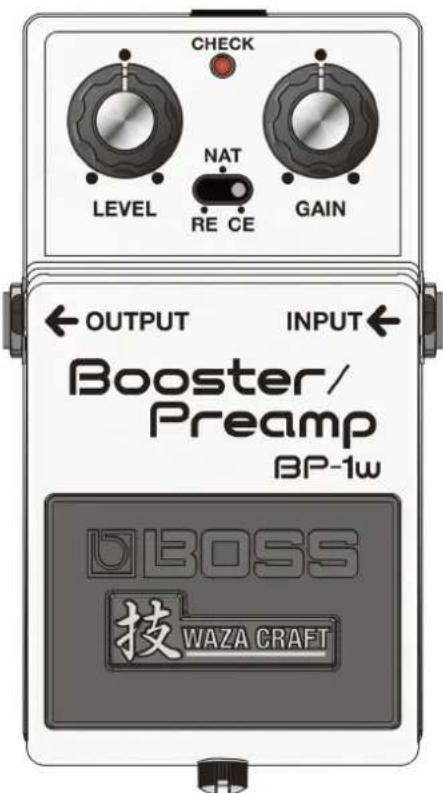

Mode d'emploi de la BP-1W

Avant d'utiliser cet appareil, lisez attentivement les « CONSIGNES DE SÉCURITÉ » et les « NOTES IMPORTANTES » (le dépliant « CONSIGNES DE SÉCURITÉ » et le Mode d'emploi). Après lecture, conservez les documents à un endroit accessible afin de pouvoir vous y reporter dès que nécessaire.

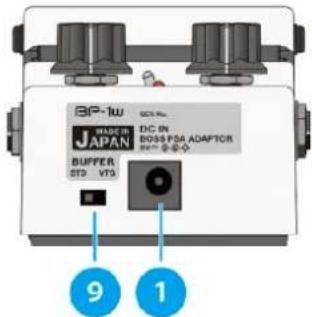

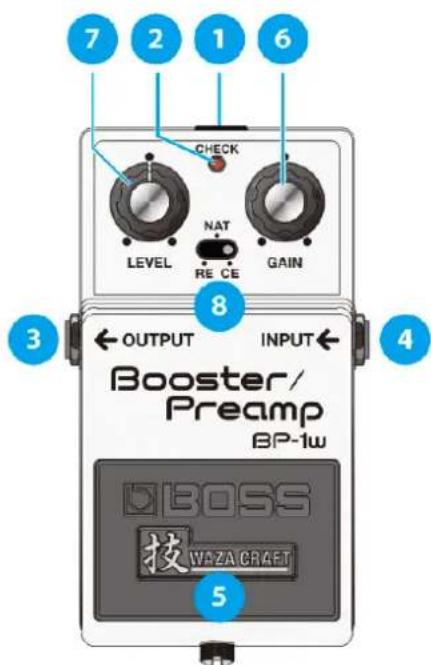

Description de la pédale

Nom		Fonction
1	Prise DC IN	Utilisez cette prise pour connecter un adaptateur secteur (série PSA; vendu séparément). Si vous utilisez l'adaptateur secteur, vous pouvez jouer longtemps sans avoir à vous soucier de manquer de batterie.* Utilisez uniquement l'adaptateur secteur spécifié (série PSA; vendu séparément), et branchez-le à une prise secteur de la tension adaptée.* Si l'adaptateur secteur est connecté alors que l'appareil est sous tension, ce dernier est alimenté par l'adaptateur secteur.
2	Témoin CHECK	Ce témoin indique si un effet est ON/OFF et s'il faut vérifier la pile.Il s'allume lorsqu'un effet est activé (ON).* La luminosité du témoin CHECK (LED) faiblit lorsque le niveau de charge de la pile diminue. Remplacez la pile lorsque le témoin LED faiblit ou ne s'allume pas. Pour plus d'informations sur leur remplacement, consultez «Remplacement de la pile(P.6)».
3	Prise OUTPUT	Connectez cette prise à votre amplificateur ou à votre unité d'effets.
4	Prise INPUT	Connectez la sortie de votre guitare électrique, d'autres instruments de musique ou d'unités d'effets à cette prise.Utilisez un câble type casque 6,35 mm (TS) ↔ type casque de 6,35 mm (TS) pour vous connecter à cette prise.* La prise INPUT fait également office de commutateur de mise sous ou hors tension.La pédale est sous tension dès qu'une fiche est insérée dans la prise INPUT et est hors tension lorsque la fiche est déconnectée. Lorsque vous n'utilisez pas la BP-1W, déconnectez le câble raccordé à la prise INPUT.→ «Mise sous ou hors tension»
5	Commutateur de la pédale	Ce commutateur permet d'activer ou de désactiver les effets.
6	Molette [GAIN]	Permet de régler le gain (le niveau de distorsion). Tournez la molette dans le sens des aiguilles d'une montre pour plus de gain et de distorsion.
7	Molette [LEVEL]	Règle le volume lorsque l'effet est activé.* Tournez cette molette à fond dans le sens inverse des aiguilles d'une montre pour couper le son.

Nom		Fonction
8	Commutateur [MODE]	Permet de changer le type du son.
		RE	Un son chaud et gras qui recrée la distorsion du préampli Roland RE-201, avec un circuit nouvellement conçu.
		NAT (naturel)	Donne un son de boost avec une large plage de fréquences.
		CE	Un son agressif avec du mordant qui recrée la distorsion du préampli BOSS CE-1, avec un circuit nouvellement conçu.
9	Commutateur [ BUFFER ] (STD/VTG)	Ce commutateur permet de changer de buffers d'entrée dotés de caractères différents lorsque l'effet est activé.Vous modifiez ainsi le caractère de la plage haute et le mode d'utilisation du bouton de volume de votre guitare.* Ces réglages sont plus efficaces lorsque vous branchez directement une guitare utilisant des micros de type passif.
		STD(standard)	Un buffer pur, sans modification du son.
		VTG (vintage)	Un buffer produisant le son unique et doux d'un préampli vintage.

* Pour éviter un dysfonctionnement ou une panne de l'équipement, veillez à toujours réduire le volume et à couper l'alimentation de tous les appareils avant de les connecter.
* N'utilisez pas des câbles de connexion munis d'une résistance intégrée.

Mise sous ou hors tension

* Une fois que toutes les connexions sont correctement effectuées, suivez la procédure ci-après pour mettre l'appareil sous tension. Si vous n'allumez pas l'équipement dans le bon ordre, vous risquez de provoquer des dysfonctionnements ou une panne de l'équipement.
* Avant de mettre l'appareil sous ou hors tension, veillez à réduire le volume au minimum. Même lorsque le volume est réduit, vous pouvez entendre un son lors de la mise sous ou hors tension de l'appareil. Ce phénomène est tout à fait normal et n'indique aucunement un dysfonctionnement.

Allumer l'appareil

Allumez votre ampli en dernier.

Éteindre l'appareil

Éteignez votre ampli en premier.

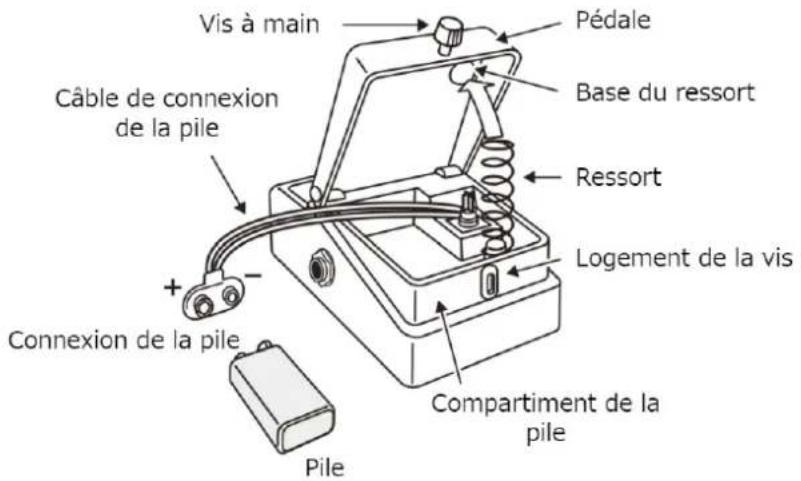

Remplacement de la pile

Si vous utilisez l'appareil sur piles uniquement, la luminosité du témoin de l'appareil diminue lorsque le niveau de charge des piles devient trop faible. Remplacez les piles dès que possible.

* Vous devez toujours installer ou remplacer la pile avant de brancher un autre appareil. Vous pouvez ainsi éviter les dysfonctionnements et les dégâts.

1. Maintenez la pédale enfoncée et desserrez la vis à main, puis ouvrez la pédale vers le haut.
   Vous n'avez pas besoin de retirer complètement la vis à main pour ouvrir la pédale.
2. Sortez la pile usée du compartiment et détachez le câble de connexion.
3. Branchez le câble de connexion sur la nouvelle pile et placez cette dernière dans le compartiment.

Respectez bien la polarité des bornes de la pile (+ et -).

1. Faites glisser le ressort sur sa base à l'arrière de la pédale, puis refermez la pédale.

Assurez-vous de ne pas coincer le câble de connexion dans la pédale, le ressort et le compartiment de la pile.

1. Enfin, maintenez la pédale enfoncée tout en resserrant la vis dans son logement.

Utilisation de la pile

• Si vous utilisez cet appareil sur piles, n'utilisez que des piles alcalines.
• Si vous manipulez les piles incorrectement, vous risquez de produire une explosion ou une fuite de liquide. Veillez à suivre scrupuleusement toutes les consignes relatives aux piles qui sont décrites dans le dépliant « CONSIGNES DE SÉCURITÉ » et « NOTES IMPORTANTES ».
• Cette pédale contient une pile lorsqu'elle est expédiée de l'usine. Il s'agit d'une pile de test, qui peut ne pas durer aussi longtemps que des piles neuves.
• Le son peut être déformé si la pile est presque épuisée. Il ne s'agit pas d'un dysfonctionnement de la pédale. Dans ce cas, remplacez la pile ou utilisez l'adaptateur secteur (vendu séparément).

Spécifications principales

Niveau d'entrée nominal	-20 dBu
Impédance d'entrée	Effet désactivé1 MΩEffet activé1 MΩ(commutateur BUFFER : STD)100 kΩ (commutateur BUFFER : VTG)
Niveau de sortie nominal	-20 dBu
Impédance de sortie	1 kΩ
Impédance de charge recommandée	10 kΩ ou plus
Bypass	Buffered bypass
Commandes	Molette GAINMolette LEVELCommutateur BUFFER (STD/VTG SW)Commutateur MODECommutateur de la pédale
Témoin	Témoin CHECK (sert également de témoin de contrôle de la pile)
Connecteurs	Prise INPUT : type casque 6,35 mmPrise OUTPUT : type casque 6,35 mmPrise DC IN
Alimentation	Pile alcaline (9 V, 6LR61)Adaptateur secteur (série PSA : vendu séparément)
Consommation	60 mA
Autonomie prévue de la pile en cas d'utilisation continue Ces chiffres varient en fonction des conditions réelles d'utilisation.	Alcalines : environ 4,5 heures
Dimensions	73 (L) x 129 (P) x 59 (H) mm
Poids (pile comprise)	430 g
Accessoires	Dépliant « CONSIGNES DE SÉCURITÉ »Pile sèche (9 V, 6LR61)
Options (vendues séparément)	Adaptateur secteur : série PSA

* 0 dBu = 0,775 Vrm
* Ce document présente les spécifications du produit à la date de publication du document. Pour obtenir les informations les plus récentes, reportez-vous au site Web de Roland.

Droit de propriété intellectuelle

Roland, BOSS, 技 et WAZA sont des marques enregistrées ou des marques déposées de Roland Corporation aux États-Unis et/ou dans d'autres pays.
