Caractéristiques techniques	Éclairage LED, puissance 15 W, température de couleur 3000 K, flux lumineux 1200 lm
Utilisation	Idéal pour l'éclairage extérieur, zones de passage, et espaces publics
Maintenance et réparation	Vérifier régulièrement l'état des connexions électriques, remplacer les ampoules LED si nécessaire
Sécurité	Résistant aux intempéries (IP44), installation conforme aux normes électriques en vigueur
Informations générales	Garantie de 2 ans, produit recyclable, consommation énergétique réduite

FOIRE AUX QUESTIONS - L 15 S STEINEL

Comment installer le STEINEL L 15 S ?

Pour installer le STEINEL L 15 S, commencez par couper l'alimentation électrique. Fixez le support mural au mur à l'aide des vis fournies, puis connectez les fils électriques selon le schéma de câblage dans le manuel d'utilisation. Ensuite, fixez le luminaire au support et rétablissez l'alimentation.

Pourquoi le STEINEL L 15 S ne s'allume-t-il pas ?

Si le STEINEL L 15 S ne s'allume pas, vérifiez d'abord que l'alimentation électrique est bien rétablie. Assurez-vous également que l'ampoule est correctement installée et fonctionne. Si le problème persiste, il peut être nécessaire de vérifier les connexions électriques.

Comment régler la sensibilité du capteur de mouvement du STEINEL L 15 S ?

Pour régler la sensibilité du capteur de mouvement, utilisez le réglage de sensibilité situé sur le boîtier du luminaire. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la sensibilité et dans le sens inverse pour la diminuer.

Le STEINEL L 15 S s'éteint-il trop rapidement ?

Si le STEINEL L 15 S s'éteint trop rapidement, vérifiez le réglage du délai d'extinction. Vous pouvez ajuster le temps d'illumination via le réglage du minuteur sur le luminaire. Tournez-le pour augmenter la durée d'éclairage.

Puis-je utiliser le STEINEL L 15 S à l'extérieur ?

Oui, le STEINEL L 15 S est conçu pour une utilisation extérieure, mais assurez-vous qu'il est installé dans un endroit protégé des intempéries et des projections d'eau.

Quelle est la puissance maximale de l'ampoule compatible avec le STEINEL L 15 S ?

Le STEINEL L 15 S est compatible avec des ampoules d'une puissance maximale de 15 W.

Comment nettoyer le STEINEL L 15 S ?

Pour nettoyer le STEINEL L 15 S, éteignez d'abord l'alimentation. Utilisez un chiffon doux et sec pour essuyer le luminaire. Évitez d'utiliser des nettoyants abrasifs ou des produits chimiques.

Comment réinitialiser le STEINEL L 15 S ?

Pour réinitialiser le STEINEL L 15 S, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la. Cela remettra les paramètres d'usine.

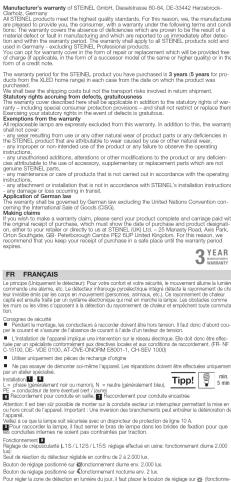

MODE D'EMPLOI L 15 S STEINEL

Le principe (Uniquement le détecteur): Pour votre confort et votre sécurité, le mouvement allume la lumière, commande une alarme, etc. Le détecteur infrarouge pyroélectrique intégré détecte le rayonnement de cha- leur invisible émis par les corps en mouvement (personnes, animaux, etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique qui met en marche la lampe. Les obstacles comme les murs ou les vitres s'opposent à la détection du rayonnement de chaleur et empêchent toute commuta- tion. Consignes de sécurité

Pendant le montage, les conducteurs à raccorder doivent être hors tension. Il faut donc d'abord cou- per le courant et s'assurer de l'absence de courant à l'aide d'un testeur de tension.

L'installation de l'appareil implique une intervention sur le réseau électrique. Elle doit donc être effec- tuée par un spécialiste conformément aux directives locales et aux conditions de raccordement. ( - NF C-15100, DE- VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000

Utiliser uniquement des pièces de rechange d'origine

Ne pas essayer de démonter soi-même l'appareil. Les réparations doivent être effectuées uniquement par un atelier spécialisé. Installation

L = phase (généralement noir ou marron), N = neutre (généralement bleu), PE = conducteur de terre éventuel (vert / jaune) Raccordement pour conduite en saillie, Raccordement pour conduite encastrée Attention: Il est bien sûr possible de monter sur la conduite secteur un interrupteur permettant la mise en ou hors circuit de l'appareil. Important : Une inversion des branchements peut entraîner la détérioration de l'appareil. Veillez à ce que la lampe soit sécurisée avec un disjoncteur de protection de ligne 10 A. Pour raccorder la lampe, il faut serrer le bras de lampe dans les brides de fixation pour que les conduites internes ne soient pas contraintes par traction. Fonctionnement Réglage de crépuscularité (L 1 S / L 12 S / L 15 S réglage effectué en usine: fonctionnement diurne 2.000 lux): Seuil de réaction du détecteur réglable en continu de 2 à 2.000 lux. Bouton de réglage positionné sur = fonctionnement diurne env. 2.000 lux. Bouton de réglage positionné sur = fonctionnement nocturne env. 2 lux. Pour régler la zone de détection en lumière du jour, il faut placer le bouton de réglage sur (fonctionne- ment diurne). Temporisation (L 1 S / L 12 S / L 15 S réglage effectué en usine : 8 s) : Durée d'éclairage réglable en continu de 8 s à 35 min. Bouton de réglage sur = durée minimum (8 s)

FR FRANÇAIS Bouton de réglage sur = durée maximum (35 min) Pour le réglage de la zone de détection, il est recommandé de sélectionner la durée la plus courte. Ajustage de la zone de détection (L 1 S / L 12 S / L 15 S)

au moyen de caches autocollants, afin d'exclure de cette zone les trottoirs ou les terrains avoisinants portée du détecteur réglable entre 2 et 10 m par orientation de la lentille en 90º. Dysfonctionnements (Problème / Cause / Remède) Aucune tension / Fusible défectueux, appareil hors circuit / changer le fusible défectueux, mettre l’interrup- teur en circuit, vérifier le câble à l’aide d’un testeur de tension. Ne s'allume pas / La luminosité ambiante est encore trop élevée / attendre que le seuil de réaction soit atteint ou régler une nouvelle valeur / L'ampoule est défectueuse / changer l'ampoule / Interrupteur secteur sur ARRET / le mettre en curcuit / Le réglage de la zone de détection manque de précision / refaire le réglage. Ne s'éteint pas / La luminosité ambiante n'est pas encore suffisante / attendre que le seuil de réaction soit atteint ou régler une nouvelle valeur / Mouvement permanent dans la zone de détection / modifier la zone / En fonctionnement continu / commutateur séquentiel sur automatique. S'allume et s'éteint en permanence / Lampe dans la zone de détection / modifier la zone, augmenter la distance. S'allume de façon intempestive / Détection de voitures par ex. passant dans la rue / modifier la zone, orienter le capteur plus vers le bas. Changement de la por- tée / Variations de la température ambiante / par temps froid, réduire la portée en orientant le détecteur plus vers le bas, par temps chaud, le remonter. Élimination: Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l’environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères! Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C’est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes : La garantie couvre l’absence de défauts dont il est prouvé qu’ils résultent d’un défaut de matéri- el ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s’applique à tous les produits STEINEL achetés et utilisés en France, à l’exclusion des produits de la ligne STEINEL Professional. Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l’établissement d’un avoir. La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d’achat du produit. Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise. Droits légaux en cas de défauts et gratuité Les prestations décrites ici s’appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit. Exceptions à la garantie Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie : - les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d’un usage normal ou de toute autre usure naturelle, le produit qui n’a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d’utilisation n’ont pas été respectées, - les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l’utilisation d’accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d’origine, - la maintenance et l’entretien des produits qui n’ont pas eu lieu conformément au mode d’em-ploi, - le montage et l’installation qui n’ont pas été réalisés conformément aux directives d’installation de STEINEL, - les dommages ou les pertes survenus durant le transport. Application du droit allemand Le droit applicable est le droit allemand à l’exclusion de l’accord des Nations Unies sur les con- trats touchant à la vente internationale de marchandises (CISG). Réclamation Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d’achat originale qui doit comprendre la date de l’achat et la désig-nation du produit à votre revendeur ou directement à STEINEL France SAS - service des récla-mations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C’est pourquoi nous vous conseillons de conserver soigneusement votre preuve d’achat jusqu’à l’expiration de la période de garantie.
