Type de produit	VTT enduro
Marque	Trek
Modèle	Slash AL Gen 5
Cadre	Aluminium (Alpha Platinum Aluminium)
Roues	29 pouces avant et arrière
Suspension avant	Fourche télescopique, débattement 160 mm (recommandé)
Suspension arrière	Amortisseur à air, débattement 160 mm (estimation)
Freins	Freins à disque hydrauliques
Transmission	1x12 vitesses (estimation)
Poids	Environ 14-16 kg selon configuration
Réparabilité	Pièces détachées disponibles via référence MY21 Slash Parts
Entretien	Nettoyage régulier, graissage de la chaîne, contrôle des suspensions
Sécurité	Vérifier les serrages (couple de serrage indiqué dans la notice)
Utilisation	Enduro, All Mountain, descente modérée
garantie	Garantie à vie sur le cadre (sous conditions)

FOIRE AUX QUESTIONS - Slash AL Gen 5 TREK

Quel type de vélo est le Trek Slash AL Gen 5 ?

C'est un VTT enduro conçu pour les sentiers techniques et la descente.

Quelle est la taille des roues ?

Les roues sont en 29 pouces pour une meilleure capacité de franchissement.

Le cadre est-il en carbone ou en aluminium ?

Le modèle AL Gen 5 a un cadre en aluminium (Alpha Platinum Aluminium).

Quel est le débattement de suspension ?

Le débattement est d'environ 160 mm à l'avant et à l'arrière.

Comment entretenir la chaîne ?

Nettoyez et lubrifiez la chaîne régulièrement avec un lubrifiant adapté pour VTT.

Où trouver les pièces détachées ?

Utilisez les numéros de pièces indiqués dans la notice (ex: W583862 pour la porte de rangement).

Quels sont les couples de serrage importants ?

Par exemple, le boulon de l'axe traversant arrière doit être serré à 10 Nm.

Le vélo est-il compatible avec une tige de selle télescopique ?

Oui, le cadre est prévu pour l'installation d'une tige de selle télescopique.

Comment nettoyer le vélo ?

Utilisez un nettoyant doux et de l'eau, évitez les nettoyeurs haute pression.

Quelle est la garantie du cadre ?

Trek offre une garantie à vie sur le cadre pour le premier propriétaire.

MODE D'EMPLOI Slash AL Gen 5 TREK

TREK

Product Support

MY21 Slash Parts Quick Reference

SLASH

TREK

Product Support

MY21 Slash Parts Quick Reference

Item Description Part Number Qty Note

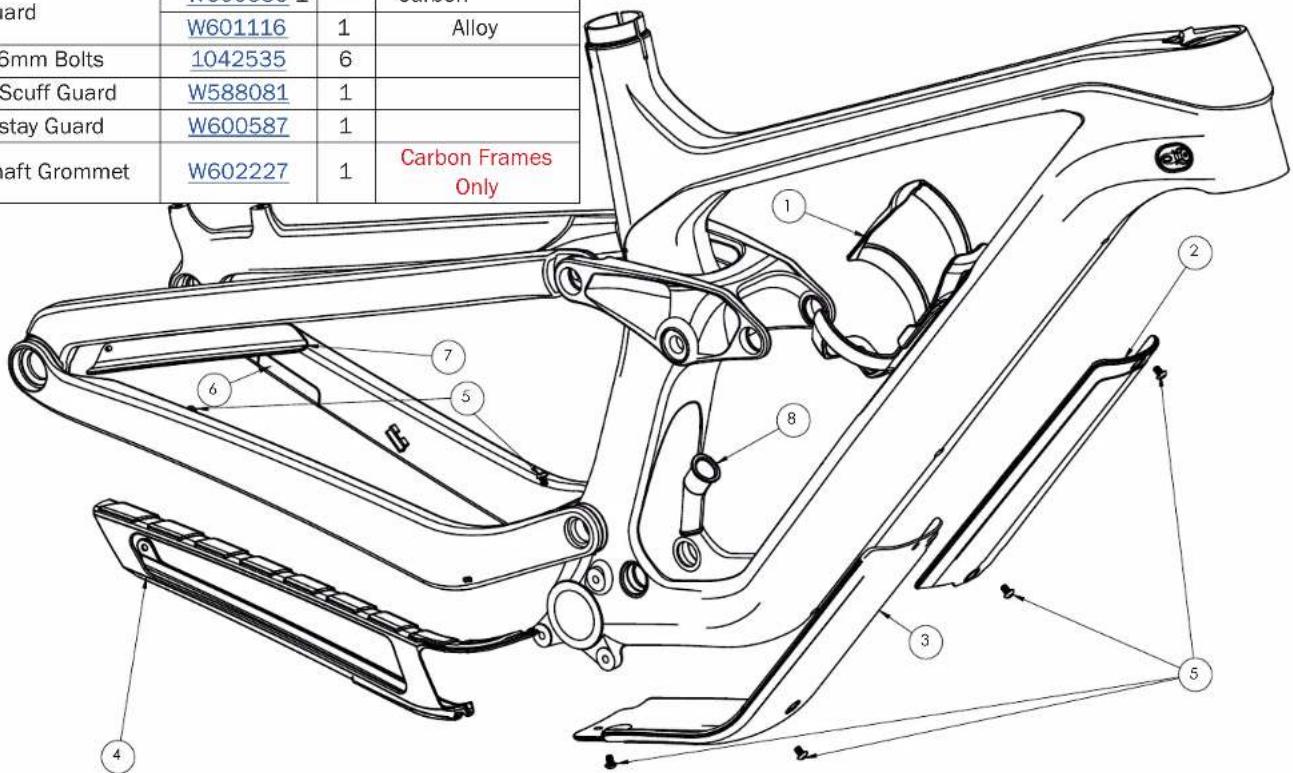

1 Storage Door Assembly W583862 1 Cage Not Included
2 Upper Downtube Armor		W600583	Carbon All Sizes	Carbon S/M/ML
		W1043493		L/XL
		W601114
3 Lower Downtube Armor		W601115	1	Alloy All Sizes
		W600584		All Sizes
4 Chainstay Guard		W600585 1		Carbon
		W601116	1	Alloy
5	M4x6mm Bolts	1042535	6
6	Rotor Scuff Guard	W588081	1
7	Seatstay Guard	W600587	1
8	Thru Shaft Grommet	W602227	1	Carbon Frames Only

TREK

Product Support

MY21 Slash Parts Quick Reference

Item	Description Part Number Qty Note

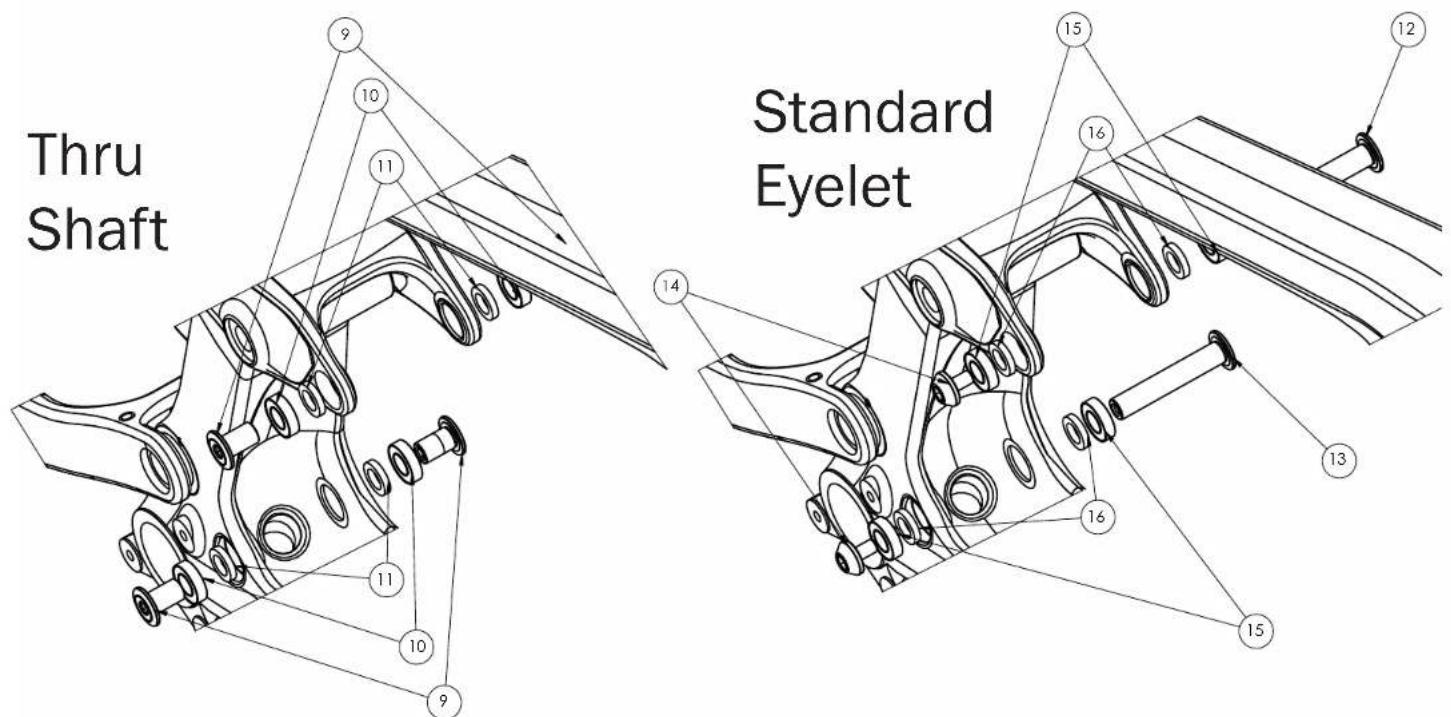

9 Thru Shaft Bolt W600630 4		____
10 Shock Bearing W293466 4		____
11 Shock Spacer W529969 4		____

Item Description Part Number Qty Note
12 Upper Shock Axle 599898 1		____
13	Lower Shock Axle	5258210	1
14	Shock Axle Endcap	n/a	2	Included w/ Axles
15	Shock Bearing	W293466	4
16	Shock Spacer	W529969	4

Product Support

MY21 Slash Parts Quick Reference

Item	Description Part Number Qty Note

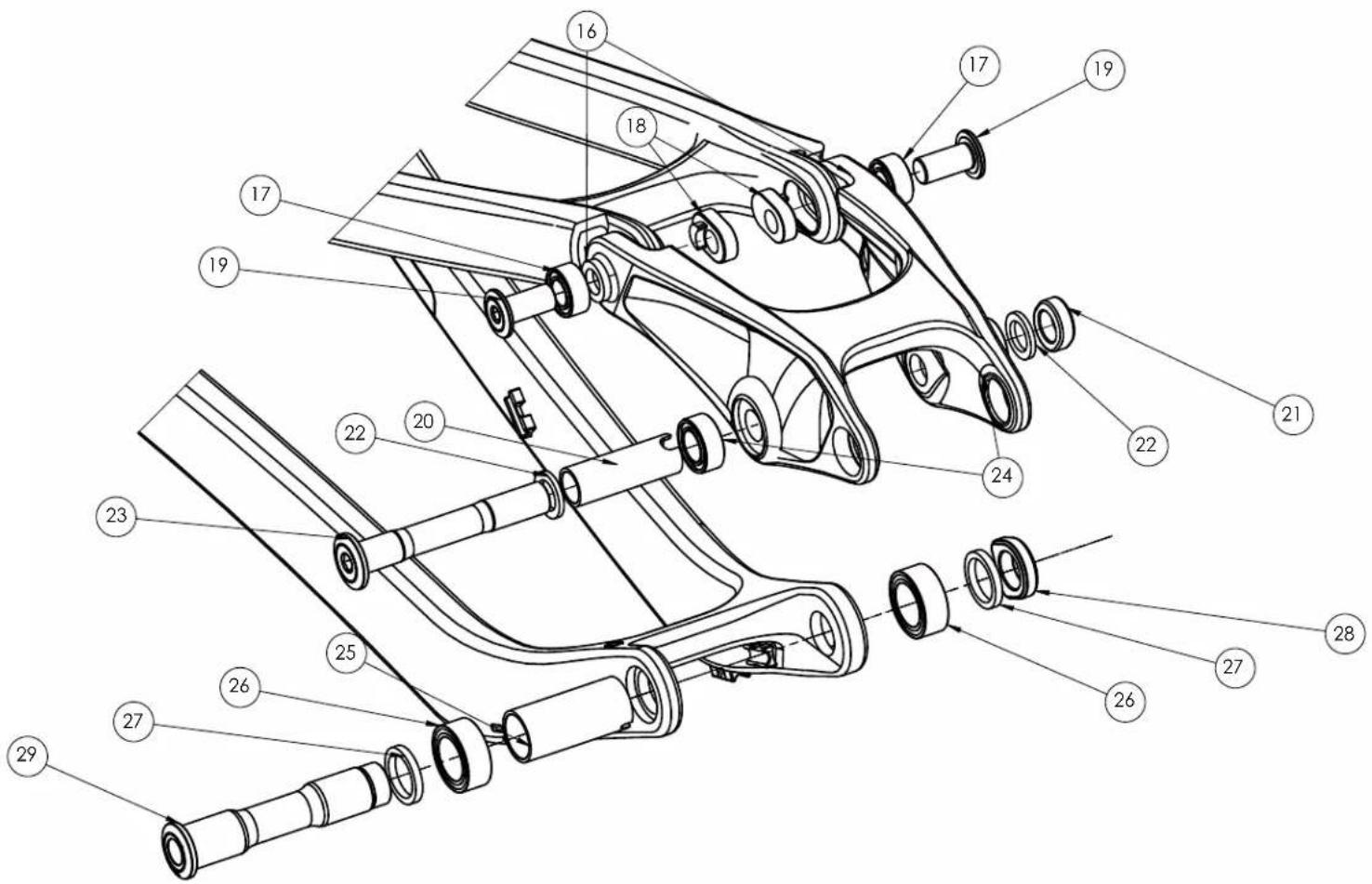

16	Spacer, 16x10x3mm W529969 2
17	Rocker:Seatstay Bearing W529224 2
18	Mino Link Nut W529223 2
19	Mino Link Bolt W600629 2	17Nm
20	Rocker Pivot Sleeve	W310155	1
21	Rocker Pivot Nut	W311582	1
22	Spacer, 18x12x2mm W290057 2
23	Rocker Pivot Bolt	W600627	1
24	Rocker:Frame Bearing	W586543	2
25	Main Pivot Spacer	W600642 1
26	Main Pivot Bearing	W302025 2
27	Spacer, 22x17x3mm W440921 2
28	Main Pivot D-Nut	W584134	1
29	Main Pivot Bolt	W600628	1

TREK

Product Support

MY21 Slash Parts Quick Reference

Item Description Part Number Qty Note

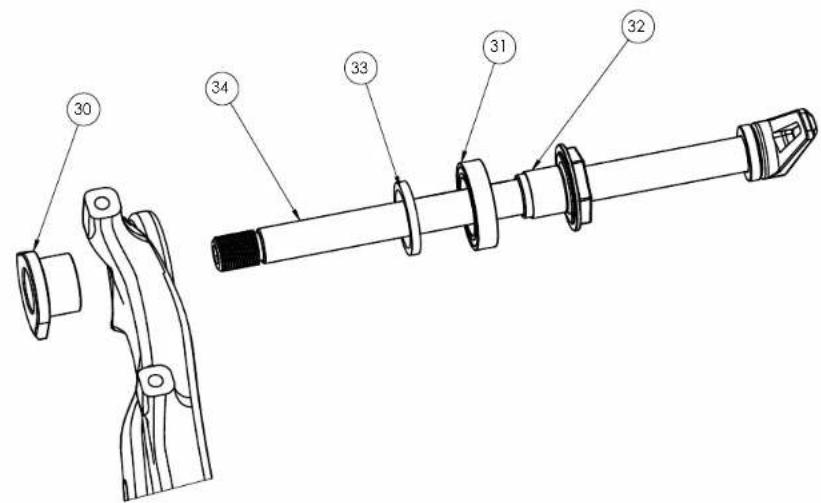

30 ABP NDS Nut W583419 1		____
31 ABP Bearing W583424 2		____
32 ABP Bolt W583420 1		____
33 ABP Spacer W583422 2 Carbon Frames Only
34 Thru Axle 12x184.5mm M12 W583469 1			Torque	10Nm

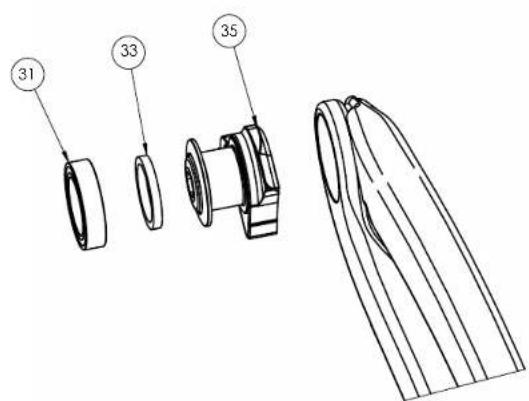

35	ABP Universal Hanger	W583423	1	Torque 25Nm, LH

Product Support

MY21 Slash Parts Quick Reference

36 37

Item Description Part Number Qty Note

36 M4x16mm Bolt W532763 4

37 67° Knockblock Assembly 5252161 1

38 Seattube Housing Grommet

39 Housing Grommet Cinch

40 Control Freak Cable Guide W519232 2

36

CABLE ROUTING

CABLE

REAR SHIFTER

REAR BRAKE

DROPPER POST

COLOR

RED

BLUE

WHITE

40

ZIP TIE BRAKE LINE IN

3 PLACES ON CHAINSTAY

ZIP TIE CABLES TO STORAGE FRAME

2 PLACES. CABLES TO BE SECURED BETWEEN MAIN FRAME AND STORAGE FRAME.

REAR BRAKE HOSE

38

36

39

DROPPER ROUTED INTO ST.

ZIP TIE DER HOUSING TO CS GUIDE.

ZIP TIE TO CAPTURE GUARD AND HOUSING

REAR DERAILLEUR ROUTED

THROUGH DS CHAINSTAY

GUARD
