Caractéristiques	Détails
Type de produit	Serveur UC3200
Processeur	Intel Xeon D-1527
RAM	8 Go DDR4 (extensible jusqu'à 32 Go)
Stockage	Supporte jusqu'à 12 disques durs SATA
Capacité de stockage maximale	Jusqu'à 144 To (avec des disques de 12 To)
Connectivité réseau	2 ports Ethernet 10GbE, 2 ports Ethernet 1GbE
Système d'exploitation	DiskStation Manager (DSM)
Utilisation recommandée	Virtualisation, sauvegarde, partage de fichiers
Dimensions	19" (482 mm) x 1U (44 mm) x 600 mm
Peso	6,5 kg
Consommation d'énergie	Max 80 W
Garantie	2 ans
Maintenance	Accès facile aux composants internes pour mise à niveau et entretien
Sécurité	Chiffrement AES, contrôle d'accès basé sur les rôles
Support technique	Assistance en ligne et documentation complète disponible

FOIRE AUX QUESTIONS - UC3200 SYNOLOGY

Comment réinitialiser le SYNOLOGY UC3200 ?

Pour réinitialiser le SYNOLOGY UC3200, appuyez et maintenez le bouton de réinitialisation pendant 10 secondes jusqu'à ce que le voyant LED clignote. Cela restaurera les paramètres par défaut d'usine.

Comment accéder à l'interface de gestion du SYNOLOGY UC3200 ?

Vous pouvez accéder à l'interface de gestion en ouvrant un navigateur web et en entrant l'adresse IP du SYNOLOGY UC3200. Par défaut, l'adresse IP est généralement 192.168.1.2.

Que faire si le SYNOLOGY UC3200 ne démarre pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est fonctionnel. Si le problème persiste, essayez de débrancher l'appareil pendant quelques minutes avant de le rebrancher.

Comment mettre à jour le firmware du SYNOLOGY UC3200 ?

Connectez-vous à l'interface de gestion, allez dans le menu 'Panneau de configuration', puis 'Mise à jour et restauration'. Cliquez sur 'Vérifier les mises à jour' et suivez les instructions pour installer la dernière version du firmware.

Comment ajouter des utilisateurs sur le SYNOLOGY UC3200 ?

Accédez à l'interface de gestion, cliquez sur 'Panneau de configuration', puis sur 'Utilisateurs'. Cliquez sur 'Créer' et suivez les instructions pour ajouter de nouveaux utilisateurs avec les permissions souhaitées.

Le SYNOLOGY UC3200 est-il compatible avec les systèmes de sauvegarde tiers ?

Oui, le SYNOLOGY UC3200 est compatible avec plusieurs systèmes de sauvegarde tiers. Assurez-vous de vérifier la documentation du produit pour les recommandations spécifiques.

Comment résoudre des problèmes de connectivité réseau avec le SYNOLOGY UC3200 ?

Vérifiez que tous les câbles sont correctement branchés et que le réseau fonctionne. Vous pouvez également redémarrer le routeur ou le commutateur réseau. Si le problème persiste, vérifiez les paramètres réseau dans l'interface de gestion.

Comment configurer des notifications sur le SYNOLOGY UC3200 ?

Pour configurer des notifications, accédez au 'Panneau de configuration', puis à 'Notifications'. Vous pouvez y choisir les types d'événements pour lesquels vous souhaitez recevoir des alertes et configurer les méthodes d'envoi.

Que faire si je perds l'accès à mon mot de passe d'administrateur ?

Si vous avez perdu votre mot de passe d'administrateur, vous pouvez le réinitialiser en utilisant le bouton de réinitialisation situé à l'arrière de l'appareil, ce qui remettra également les paramètres d'usine.

Comment surveiller les performances du SYNOLOGY UC3200 ?

Vous pouvez surveiller les performances en accédant à l'interface de gestion, puis en allant dans 'Panneau de configuration' et en sélectionnant 'Ressources système' pour voir l'utilisation du CPU, de la mémoire et du stockage.

MODE D'EMPLOI UC3200 SYNOLOGY

Guide d'installation matérielle

Table des matières

Chapitre 1 : Avant de commencer

Contenu de la boîte 3
Vue d'ensemble du Synology UC3200 4
Consignes de sécurité 6
Spécifications matérielles 7
Accessoires disponibles en option 8

Chapitre 2 : Installation matérielle

Outils et pièces nécessaires à l'installation des composants 10

Installation des disques 10

Installer les modules de mémoire 12

Installation de cartes d'extension PCIe 15

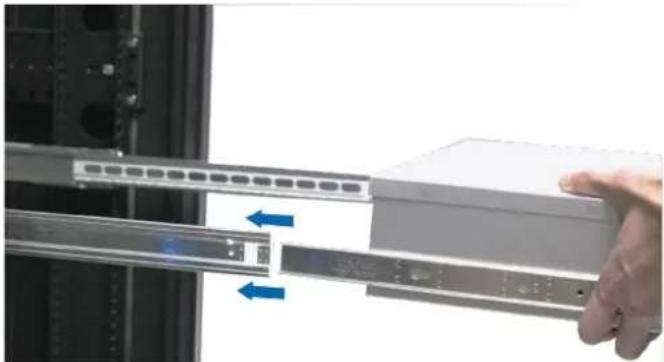

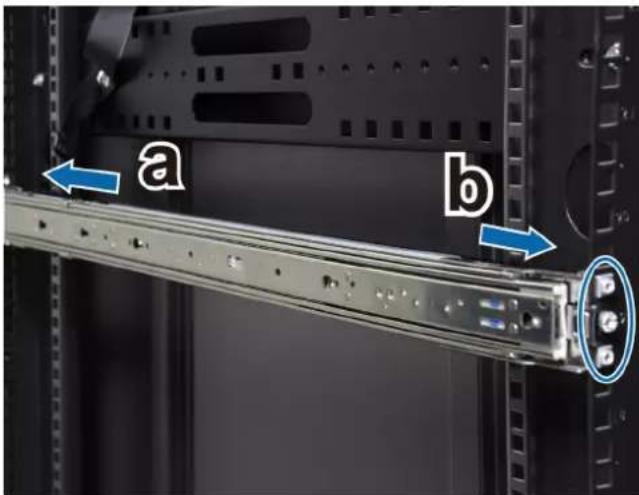

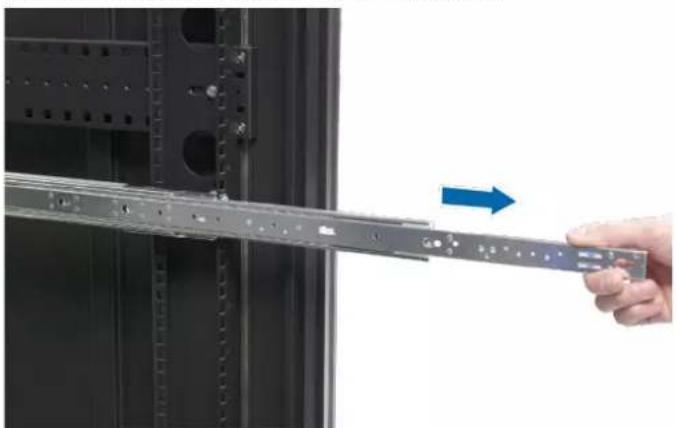

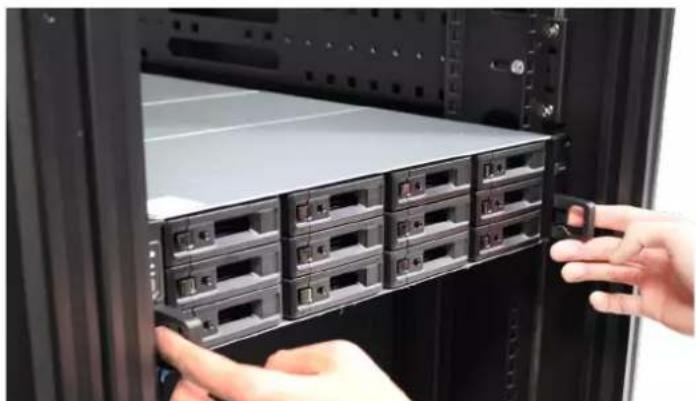

Installation et retrait des kits de rails 16

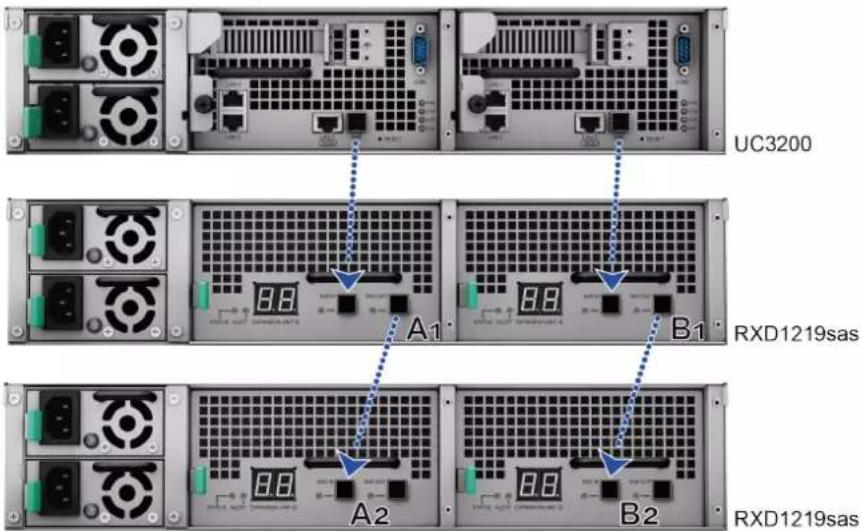

Déploiement et topologie des unités d'extension 18

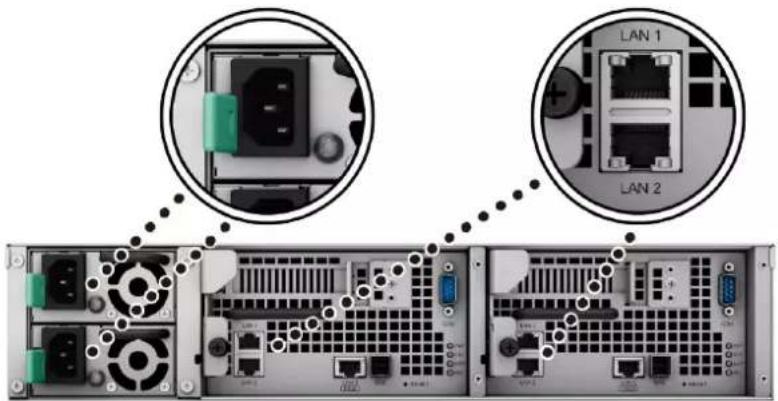

Démarrer votre Synology UC3200 20

Tableau des voyants LED 21

Chapitre 3 : Maintenance du système

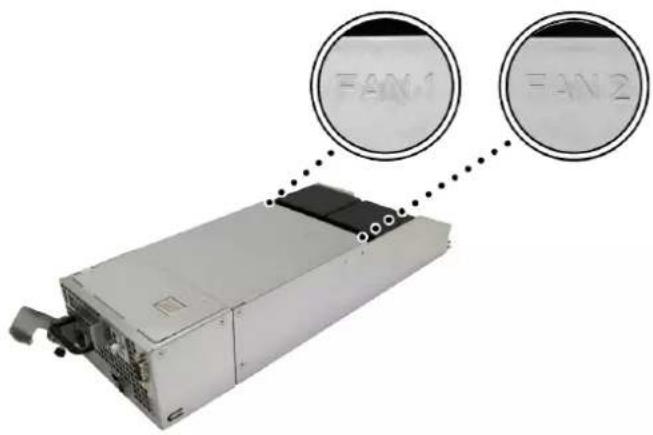

Remplacer le ventilateur du système 23

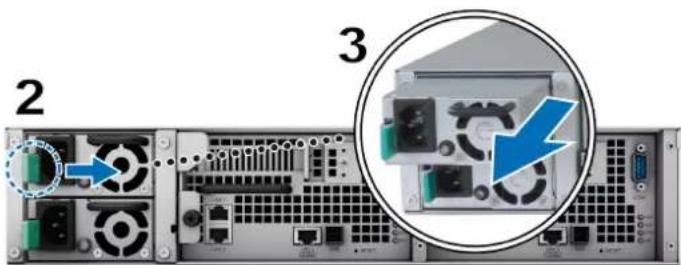

Remplacement du bloc d'alimentation 24

Guide de dépannage initial 24

Chapitre 4 : Initialiser DSM UC sur Synology UC3200

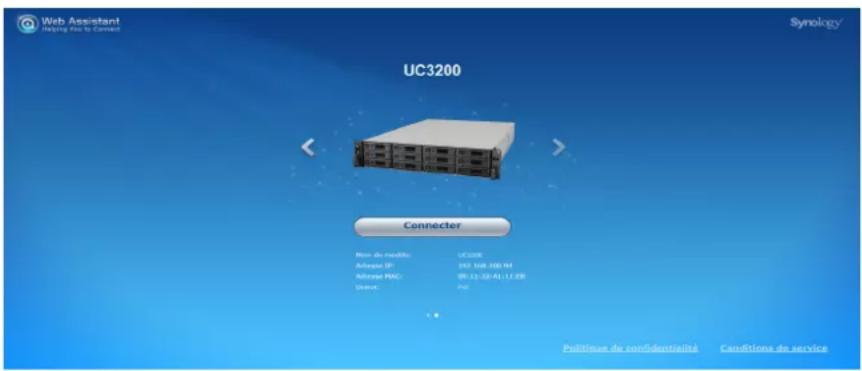

Initialiser DSM UC avec Web Assistant 25

En savoir plus 25

Avant de commencer

Le Synology Unified Controller UC3200 est un serveur d'entreprise composé à la fois de matériel système et du système d'exploitation logiciel DSM UC. Ce manuel vous guidera dans tous les aspects de la configuration de votre UC3200 : composants matériels, procédures de configuration, maintenance du système et instructions de dépannage initiales.

Remarque : toutes les images ci-dessous sont fournies uniquement à des fins d'illustration et peuvent différer du produit réel.

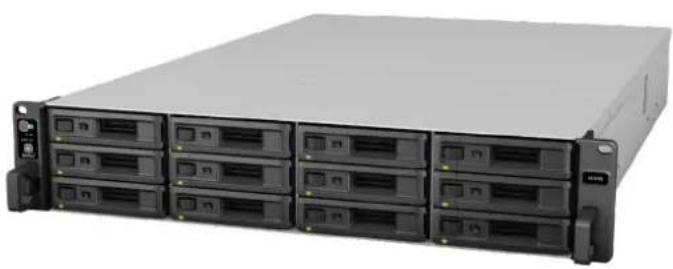

Contenu de la boîte

1 unité principale 2 cordons d'alimentation secteur CA
	52 vis de fixation pour disques 2,5"
	52 vis de fixation pour disques 3,5"

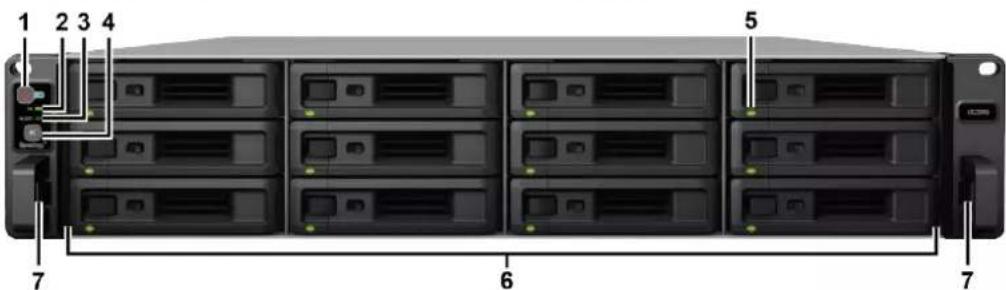

Vue d'ensemble du Synology UC3200

1 2 3 4 5 7 6 7

N° Nom de l'élément Emplacement Description
1	Bouton et voyant d'alimentation	Face avant	1. Appuyez pour allumer votre Synology Unified Controller.2. Pour éteindre le Synology Unified Controller, appuyez de manière prolongée sur le bouton d'alimentation enfoncé jusqu'à ce que vous entendiez un bip et que le voyant LED d'alimentation commence à clignoter.
2	Témoin d'état de HA		Affiche l'état de HA (High Availability). Pour plus d'informations, consultez la section « Tableau des voyants LED ».
3	Témoin d'alerte		Affiche les avertissements concernant le ventilateur ou la température. Pour plus d'informations, consultez la section « Tableau des voyants LED ».
4	Bouton de désactivation du bip		Appuyez pour désactiver les bips émis en cas de dysfonctionnement.
5	Témoin d'état du disque		Affiche l'état des disques. Pour plus d'informations, consultez la section « Tableau des voyants LED ».
6	Tiroir de disque Installez les disques (disques durs ou disques SSD) ici.
7	Languette de déblocage du kit de rails		Poussez en maintenant la pression pour détacher le Synology Unified Controller du verrou du kit de rails. ^1

Pour plus d'informations à propos de l'installation du kit de rails, reportez-vous au Guide d'installation rapide fourni avec ce kit.

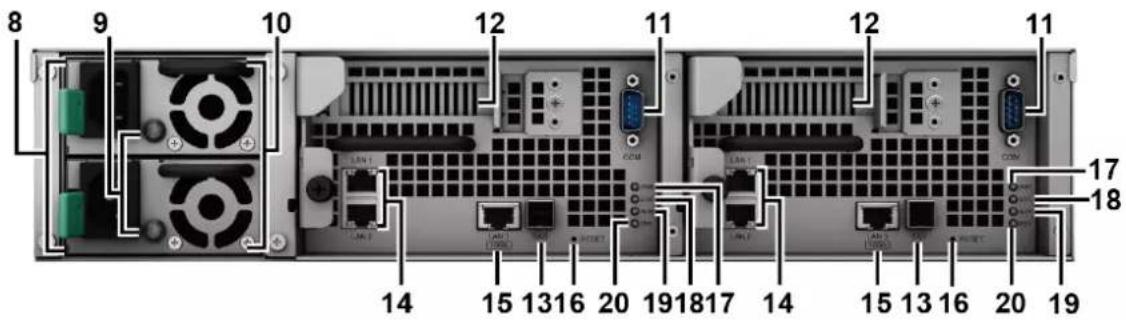

8 9 10 12 11 12 11 17 18 14 15 1316 20 191817 14 15 13 16 20 19

N°	Nom de l'élément Emplacement	Description
8	Port d'alimentation	n'est utilisé que pour la n'est utilisé que pour la fabrication.
9	Voyant PSU et bouton de désactivation du bip
10	Ventilateur du bloc d'alimentation
11	Port de la console Ce port
12	Emplacement pour extension PCI Express
13	Port SAS OUT Connectez l'unité d'extension
14	Port LAN 1GbE Connectez les câbles réseau
15	Port LAN 10GBase-T Connectez les câbles réseau
16	Bouton RESET	Panneau arrière	1. Appuyez sur le bouton et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip. Cette opération vous permet de restaurer l'adresse IP par défaut, le serveur DNS et le mot de passe défini pour le compte admin.2. Appuyez de manière prolongée jusqu'à ce que vous entendiez un bip, puis appuyez à nouveau de manière prolongée jusqu'à ce que vous entendiez trois bips pour rétablir l'état « Prêt » du Synology Unified Controller afin de pouvoir réinstaller DSM UC.
17	Voyant d'alimentation		Affiche l'état de l'alimentation du contrôleur. Pour plus d'informations, consultez la section « Tableau des voyants LED ».
18	Témoin d'état		Affiche l'état du contrôleur. Pour plus d'informations, consultez la section « Tableau des voyants LED ».
19	Témoin d'alerte		Affiche les avertissements concernant le ventilateur ou la température du contrôleur. Pour plus d'informations, consultez la section « Tableau des voyants LED ».
20	Témoin de retrait		Affiche l'état indiquant si le contrôleur peut être retiré. Pour plus d'informations, consultez la section « Tableau des voyants LED ».

Consignes de sécurité

		Évitez d'exposer le matériel aux rayons directs du soleil et tenez-le éloigné des produits chimiques. Assurez-vous que l'environnement ne connaisse pas de brusques changements de température ou d'humidité.
		Placez toujours le produit avec le côté droit dirigé vers le haut.
		Tenez-le éloigné des liquides.
		Avant de le nettoyer, débranchez le cordon d'alimentation. Essuyez l'unité avec des serviettes en papier humides. N'utilisez pas de produits chimiques ou de nettoyants en aérosol.
		Afin d'éviter toute chute de l'unité, ne la placez pas sur des chariots ou des surfaces instables.
		Le cordon d'alimentation doit être raccordé à la tension d'alimentation appropriée. Assurez-vous que la tension du courant alternatif est correcte et stable.
		Pour mettre le périphérique complètement hors tension, assurez-vous que tous les cordons d'alimentation sont débranchés de la source d'alimentation.
		Il existe un risque d'explosion si la batterie est remplacée par un type de batterie inapproprié. Procédez à la mise au rebut des batteries usagées de façon appropriée.

ATTENTION : Emplacement d'accès limité

Ce serveur est conçu pour être installé uniquement dans des emplacements d'accès limité, comme défini lorsque les deux conditions suivantes sont applicables :

• L'utilisation d'un verrou ou d'un outil et d'une clé, ou de tout autre moyen de sécurité, permet l'accès, et ce dernier est contrôlé par l'autorité en charge de l'emplacement.
• Seuls des agents de service ou les utilisateurs qui ont reçu des instructions concernant les raisons pour lesquelles des restrictions sont appliquées à l'emplacement et sur les précautions à prendre peuvent y avoir accès.

Spécifications matérielles

Élément UC3200
Types de disques compatibles	12 SAS de 3,5" ou 2,5"
Capacité brute maximale	• 192 To (12 HDD de 16 To)• 576 To avec 2 x RXD1219sas (unité d'extension)
Port périphérique externe 1 SAS OUT (par contrôleur)
Port LAN	• 2 x 1 GbE (RJ-45) (par contrôleur)• 1 x 10GBase-T (RJ-45) (par contrôleur)
Emplacement PCIe 8 emplacements Gen3 (8 liaisons) (par contrôleur)
Taille (H x I x P) (mm)	• 88 x 482 x 724 (kits de montage en rack inclus)• 88 x 430,5 x 692 (kits de montage en rack non inclus)
Poids (kg) 19,7
Clients pris en charge	• Windows Server 2008 et versions ultérieures• VMware 5 et versions ultérieures• Solaris 10 et versions ultérieures• Citrix XenServer 7.2 et versions ultérieures• SUSE Linux ES 11 et versions ultérieures• Red Hat ES 6.10 et versions ultérieures
Système de fichiers Interne : Btrfs
Types de RAID pris en charge	• Basic • JBOD • RAID 0 • RAID 1• RAID 5 • RAID 6 • RAID 10 • Synology RAID F1
Certifications d'agence	• FCC Classe A • CE Classe A • BSMI Classe A• EAC • VCCI • CCC • RCM
Hibernation du HDD N/A
Marche/arrêt planifié N/A
Wake on LAN N/A
Versions localisées	• English • Deutsch • Français • Italiano • Español • Dansk • Norsk • Svensk• Nederlands • Русский • Polski • Magyar • Português do Brasil • Português Europeu• Türkçe • Český • 日本語 • 한국어 • ‘lit’ • 繁體中文 • 筒体中文
Exigences environnementales	• Tension de ligne : de 100 V à 240 V CA• Fréquence : de 50 à 60 Hz• Température de fonctionnement : de 0 à 35 °C (32 à 95 °F)• Température de stockage : de -20 à 60 °C (-5 à 140 °F)• Humidité relative : de 5 % à 95 % HR

Remarque : les caractéristiques du modèle sont sujettes à modification sans préavis. Consultez le site Web www.synology.com pour connaître les dernièresinformations.

Accessoires disponibles en option

Avec les accessoires Synology, vous pouvez personnaliser votre Synology Unified Controller pour l'adapter à différents environnements professionnels, sans vous soucier ni de la compatibilité, ni de la stabilité. Visitez le site Web www.synology.com/compatibility pour plus d'informations.

• Module de mémoire

Nom de modèle Image Description
D4EC-2666-8G 8 Go
D4EC-2400-16G 16 Go D4EC-2400 ECC U-DIVM

• Carte d'extension PCIe

Nom de modèle Image Description
E10G18-T2		Carte d'interface réseau RJ-45 de 10 GbE à deux ports
E10G18-T1		Carte d'interface réseau RJ-45 de 10 GbE à port unique
E10G17-F2		Double port, 10 GbE SFP+ Carte d'interface réseau

- Unité d'extension

Nom de modèle Image Description
RXD1219sas		Unité d'extension de type montage en rack, à 12 baies, compatible avec les disques SAS de 3,5" et 2,5" et jusqu'à 2 connexions d'unités

- Kit de rail

Nom de modèle Image Description
RKS1317 Rails cou

- Pièce de rechange

Nom de modèle Image Description
Tiroir de disque (Type R7)		Tiroir de disque 3,5"/2,5"
Ventilateur 60*60*51_2 Module d'
Bloc d'alimentation 500 W-RP Module_2		Module d'alimentation redondant
Bloc d'alimentation 500 W-RP SET_2		Ensemble d'alimentation redondante (1 cage, 2 modules d'alimentation)

Installation matérielle

Outils et pièces nécessaires à l'installation des composants

Veuillez préparer les outils et les pièces ci-dessous avant de configurer votre Synology Unified Controller :

• Un tournevis.
• Au moins un disque SAS de 3,5" ou 2,5" (consultez le site Web www.synology.com pour connaître les modèles de disques compatibles).

Avertissement : si vous installez un disque qui contient des données, sachez que le système formate le disque et efface toutes les données existantes. Veuillez sauvegarder les données importantes avant l'installation.

- Kit de montage sur rail. (Voir la section Accessoires en option pour connaître le kit de rails adapté à l'installation de l'armoire)

Avertissement : Nous vous conseillons de monter votre Synology Unified Controller sur une armoire avant d'installer des disques, car son poids risque de rendre l'installation difficile.

Installation des disques

Pour installer le disque, procédez comme suit :

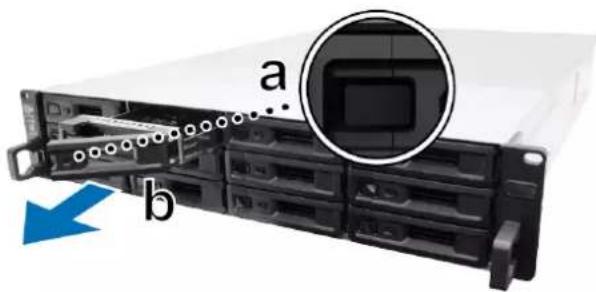

1 Ouvrez le tiroir de disque :

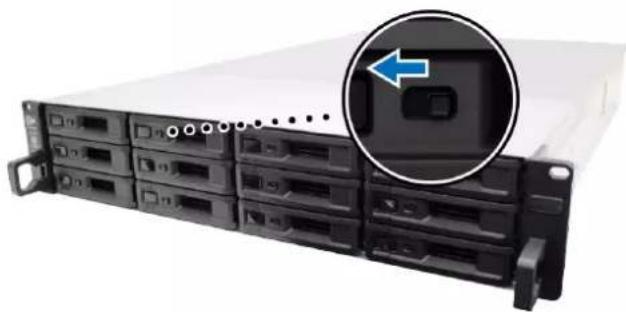

a Trouvez le petit bouton situé du côté gauche de la poignée du tiroir de disque. Appuyez sur le bouton pour éjecter la poignée du tiroir de disque.
b Tirez la poignée du tiroir de disque, comme illustré ci-dessous.

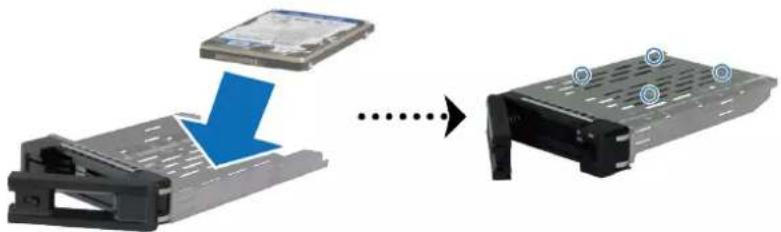

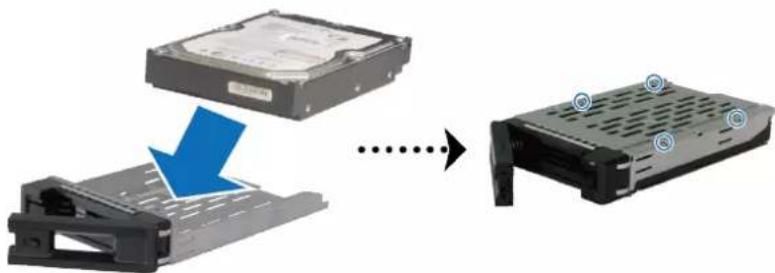

2 Installez les disques :

- Pour les disques de 3,5" : Placez le disque dans le tiroir de disque. Retournez le tiroir et serrez les vis aux quatre points indiqués ci-dessous pour fixer le disque.

- Pour les disques de 2,5" : Placez le disque dans le tiroir de disque. Retournez le tiroir et serrez les vis aux quatre points indiqués ci-dessous pour fixer le disque.

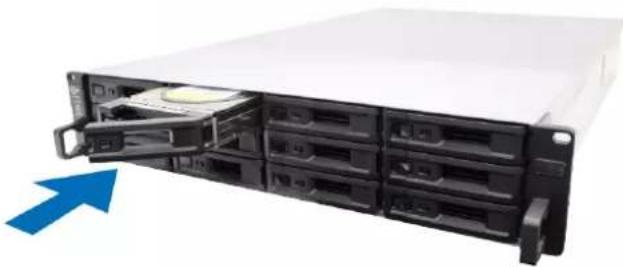

3 Insérez le tiroir de disque chargé dans la baie de disque vide.

Remarque : vérifiez que le tiroir est entièrement inséré. Dans le cas contraire, il se peut que le disque ne fonctionne pas correctement.

4 Poussez la poignée pour fixer le tiroir de disque.

5 Poussez le commutateur situé sur la poignée du tiroir de disque vers la gauche pour verrouiller le tiroir de disque.

6 Répétez les étapes ci-dessus pour monter les autres disques que vous avez préparés.

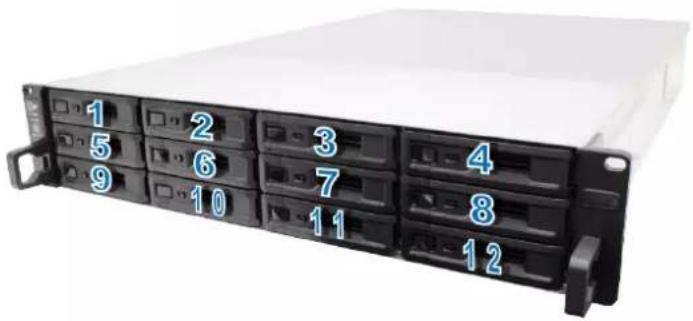

7 Les disques sont numérotés selon le schéma ci-dessous.

Remarque : nous vous conseillons d'installer des disques de même taille afin d'optimiser l'utilisation de la capacité des disques lors de la création de volumes RAID.

Installer les modules de mémoire

Vous devez installer le ou les modules de mémoire Synology d'origine pour garantir la compatibilité et la fiabilité du système. Installez le ou les modules de mémoire dans les emplacements indiqués ci-dessous.

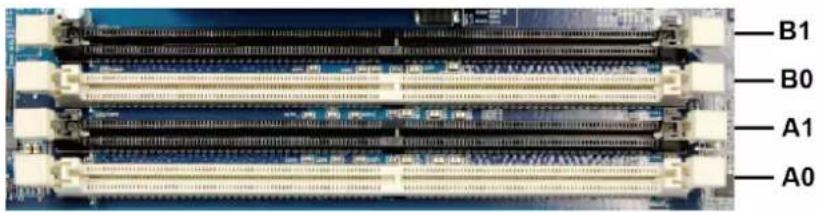

B1 B0 A1 A0

Le tableau suivant présente les meilleures pratiques en matière de configuration mémoire. Vous devez suivre la configuration ci-dessous lors de la mise à niveau de votre capacité mémoire, afin de garantir la stabilité et les performances du système.

A0 A1 E	0 B1 Mémoire totale
8 Go ---	8 Go
16 To ---	16 To
8 Go - 8	Go - 16 To
8 Go 8 Go	8 Go - 24 Go
8 Go 8 Go	8 Go 8 Go 32 Go
16 To - 16	To - 32 Go
8 Go 8 Go	16 To 16 To	48 Go
16 To 16	To 16 To - 48 Go
16 To 16	To 16 To 16 To	64 Go

Suivez les étapes ci-dessous pour installer, vérifier ou retirer un module de mémoire de votre UC3200.

Pour installer le module de RAM :

1 Éteignez votre UC3200. Débranchez tous les câbles reliés à votre UC3200 pour prévenir tout dommage potentiel.

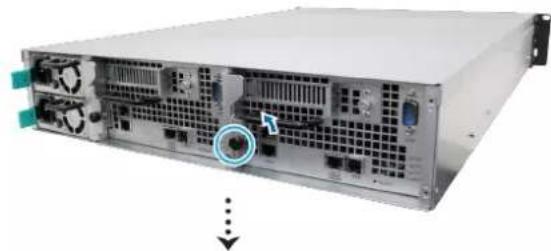

2 Comme illustré ci-dessous, desserrez les vis qui fixent le contrôleur à l'arrière de l'UC3200, dans le sens inverse des aiguilles d'une montre. Tirez le levier de déverrouillage pour extraire un contrôleur.

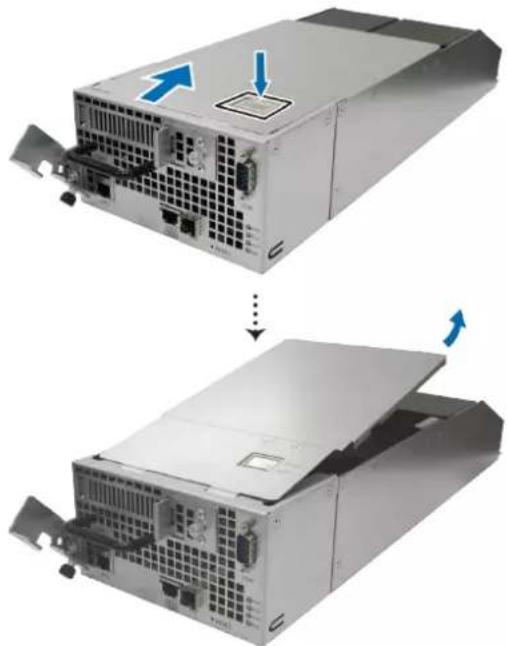

3 Appuyez sur le bouton de déverrouillage situé sur le cache supérieur arrière. Poussez légèrement vers l'arrière pour soulever le cache supérieur arrière.

Remarque : Lorsque vous retirez le cache supérieur arrière, les composants internes sensibles sont exposés. Évitez de toucher les composants autres que le bloc mémoire lorsque vous retirez ou ajoutez de la mémoire.

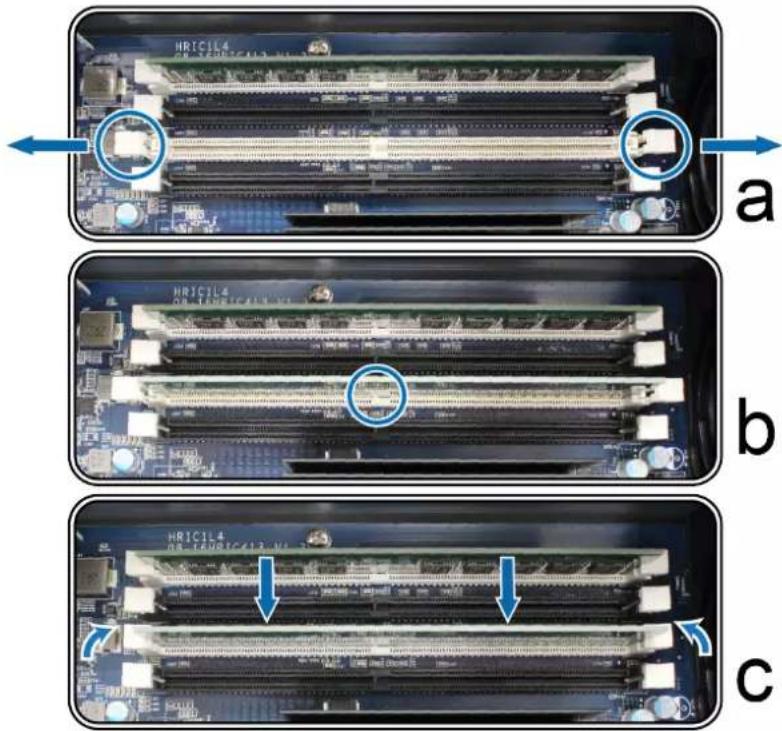

4 Insérez le nouveau module de mémoire dans l'emplacement.

a Poussez les clips de retenue sur l'emplacement à l'extérieur des côtés.
b Alignez l'encoche du bord doré du module avec l'encoche de l'emplacement mémoire.
c Poussez le module de mémoire vers le bas avec une pression ferme et régulière. Les clips de retenue se mettent en position lorsque le module est correctement inséré.

a a b c HRICIL4 HRICIL4 HRICIL4 HRICIL4 HRICIL4 HRICIL4 HRICIL4 HRICIL4 HRICIL4 HRICIL4

Remarque : Tenez le module de mémoire par les bords et ne touchez pas les connecteurs dorés.

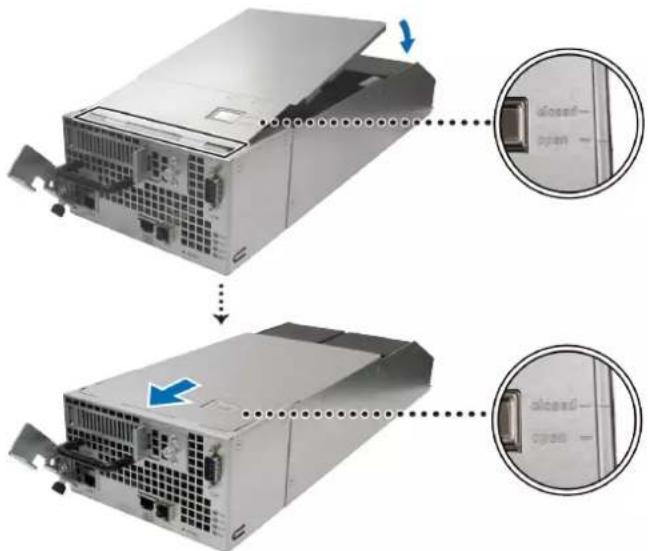

5 Remettez en place le cache supérieur arrière que vous avez retiré à l'étape 3 :

a Alignez la face avant du cache supérieur arrière avec les fentes situées sur le bord du châssis.

b Alignez l'encoche du châssis avec la marque « ouvert » à côté du bouton de déverrouillage, comme illustré ci-dessous.

c Poussez légèrement le cache supérieur arrière vers l'arrière pour le repositionner sur « fermé ».

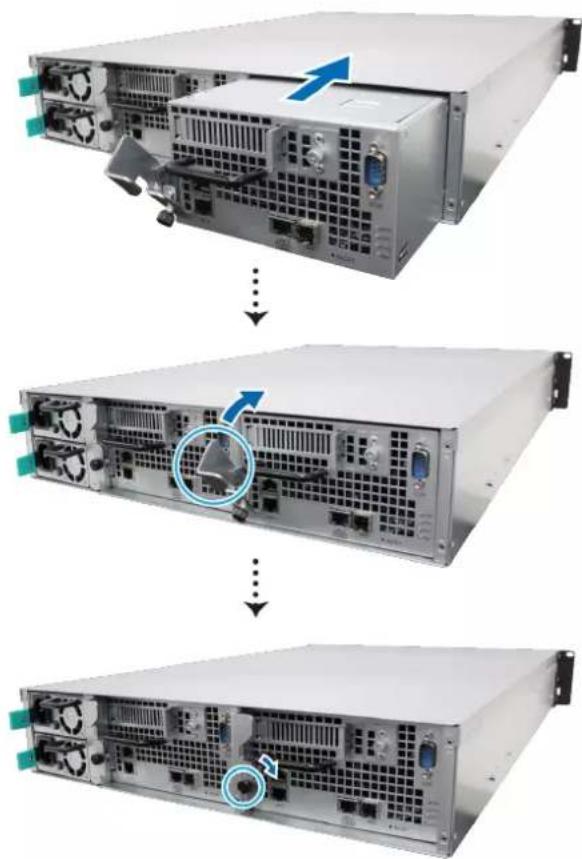

d Réinsérez le contrôleur dans le UC3200. Poussez le levier de déverrouillage vers l'arrière et tournez la vis dans le sens des aiguilles d'une montre pour fixer le contrôleur.

Pour vous assurer que l'UC3200 reconnaît la nouvelle capacité mémoire :

1 Connectez-vous à DSM UC en tant qu'admin ou en tant qu'utilisateur appartenant au groupe administrators.
2 Vérifiez la valeur de Mémoire physique totale dans Panneau de configuration > Centre d'infos.

Pour retirer le module de RAM :

1 Suivez les étapes 1 à 3 de la section Pour installer le module de RAM pour éteindre votre UC3200, déconnectez les câbles, retirez un contrôleur puis enlevez le cache supérieur arrière du contrôleur.

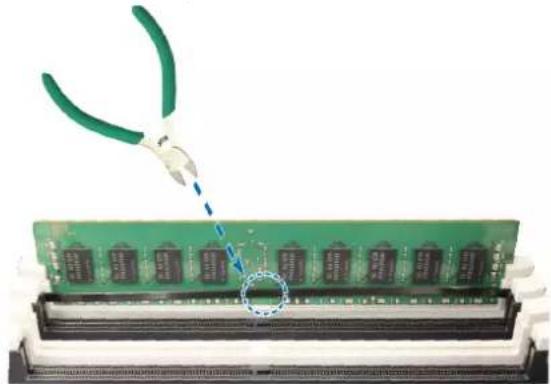

2 Coupez l'attache de câble avant de retirer le module de mémoire. (Le câble du module de mémoire préinstallé empêche le desserrage lors de la livraison.)

Remarque : Évitez de toucher les composants de la carte mère lorsque vous coupez le serre-câble.

3 Désengagez les clips de retenue de la mémoire en les poussant vers l'extérieur et laissez le module sortir de l'emplacement.
4 Suivez l'étape 5 de la section Pour installer le module de RAM pour remettre le cache supérieur arrière en place et réinsérer le contrôleur dans l'UC3200.

Installation de cartes d'extension PCIe

L'UC3200 propose un emplacement PCIe prenant en charge des cartes d'extension supplémentaires en option, permettant d'installer des cartes d'interface réseau.

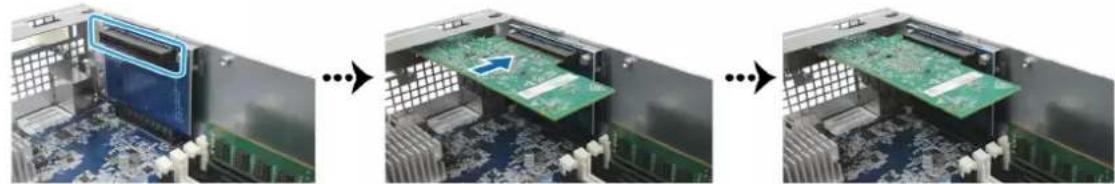

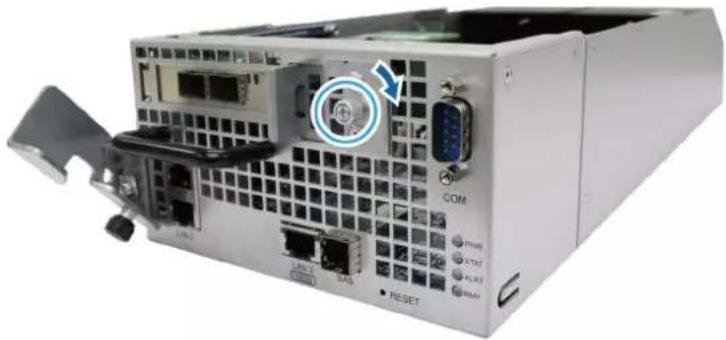

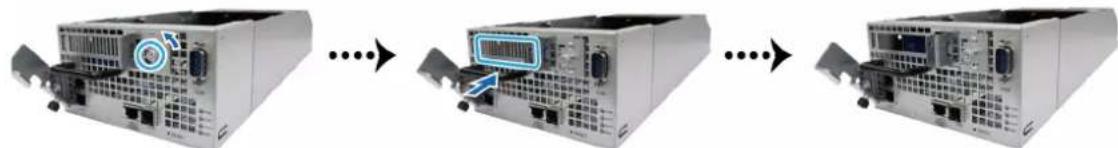

Pour installer la carte d'interface réseau :

1 Éteignez votre UC3200. Débranchez tous les câbles reliés à votre UC3200 pour prévenir tout dommage potentiel.
2 Retirez un contrôleur, puis le cache supérieur arrière en suivant les étapes 2 et 3 de la section Pour installer le module de RAM.

3 Installez la carte d'interface réseau :

a Desserrez la vis qui maintient le cache de l'emplacement d'extension, dans le sens inverse des aiguilles d'une montre, puis déplacez-le vers la droite.
b Appuyez légèrement sur le cache de l'emplacement d'extension pour le retirer.

c Alignez le connecteur de la carte avec l'emplacement d'extension, puis insérez la carte dans l'emplacement.

Remarque : vérifiez que le connecteur est complètement inséré. Dans le cas contraire, il se peut que la carte d'interface réseau ne fonctionne pas correctement.

d Faites tourner la vis dans le sens des aiguilles d'une montre pour fixer la carte que vous venez d'insérer.

4 Répétez l'étape 3 pour installer l'autre carte d'interface réseau pour l'autre contrôleur.
5 Remettez en place le cache supérieur arrière en suivant l'étape 5 de la section Pour installer le module de RAM.

Installation et retrait des kits de rails

Ici, nous utilisons le serveur RKS1317 pour illustrer l'installation ou le retrait des kits de rails. Pour plus d'informations à propos de l'installation du kit de rails, reportez-vous au Guide d'installation rapide fourni avec ce kit.

Pour installer le kit de rails :

1 Pour installer le kit de rails sur le rack :

a Fixez l'extrémité arrière du kit de rails au rack.
b Faites glisser le loquet avant vers l'extérieur et insérez les supports dans les trous du rack.

a b

2 Extrayez et retirez le rail intérieur de l'ensemble.

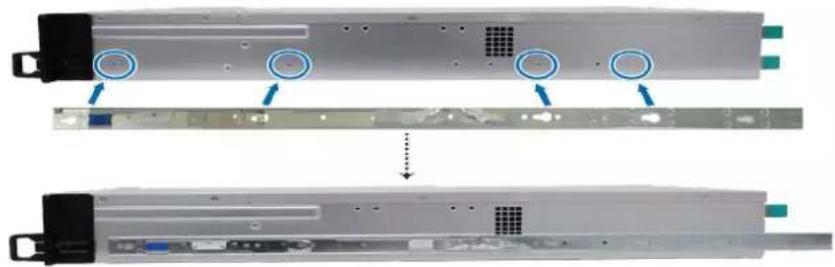

3 Alignez les trous de fixation du rail intérieur sur le côté du châssis et faites-le glisser vers l'arrière pour fixer le rail intérieur.

4 Avec l'aide d'une autre personne, alignez délicatement le rail intérieur sur le rail extérieur.

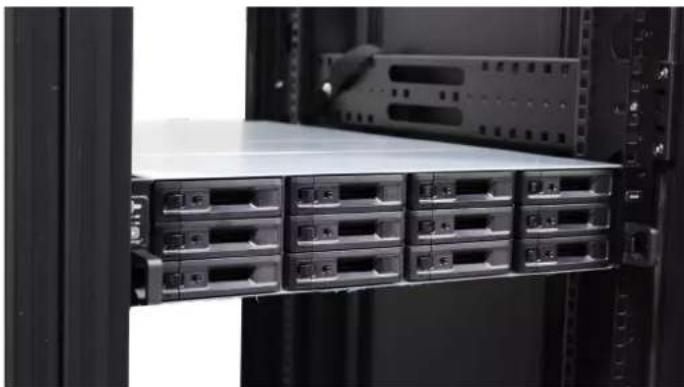

5 Poussez le châssis vers le rack. Utilisez les écrous de la cage et les vis du kit de rails pour fixer le châssis au rack si nécessaire.

Pour retirer le kit de rails :

1 Pour retirer le châssis du rack, maintenez les pattes de dégagement du kit de rails sur les supports et retirez le châssis du rack.

2 Avec l'aide d'une autre personne, retirez délicatement le châssis du rack. Ensuite, faites coulisser l'ensemble vers l'avant pour retirer le rail intérieur du châssis.

Déploiement et topologie des unités d'extension

Le UC3200 est en mesure de fonctionner avec jusqu'à deux unités d'extension RXD1219sas (12 baies), ce qui permet une extension de stockage fluide en cas de nécessité. Cette section explique comment connecter les unités d'extension à votre Synology Unified Controller.

Pour connecter RXD1219sas à UC3200 :

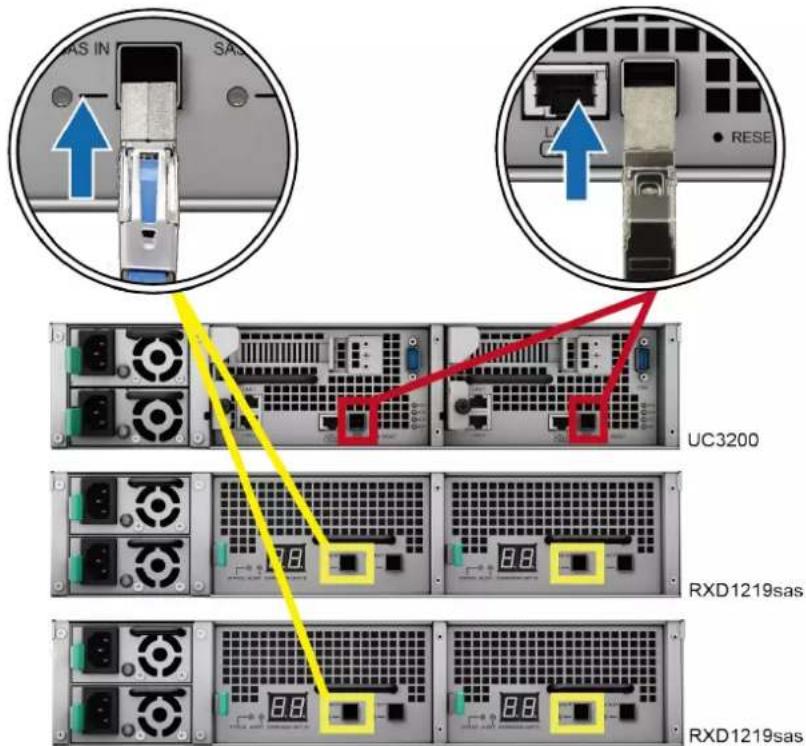

1 Connectez une extrémité d'un câble mini-SAS HD au port SAS de votre UC3200 et l'autre extrémité au port SAS IN du RXD1219sas. Assurez-vous que la bande de déblocage du câble (de couleur bleue) est dirigée vers le haut lors du branchement sur le UC3200 et que le câble est dirigé vers le haut lors du branchement sur le RXD1219sas. Dans le cas contraire, le UC3200 et l'unité d'extension risqueraient de ne pas être correctement connectés.

AS IN SAS UC3200 RXD1219sas RXD1219sas

2 Connectez une extrémité du câble mini-SAS HD au port SAS-OUT du module SAS A d'une unité d'extension (par exemple, le module A1) et l'autre extrémité au port SAS-IN du module SAS A de l'unité d'extension suivante (par exemple, le module A2).
3 Connectez une extrémité du câble mini-SAS HD au port SAS-OUT du module SAS B de l'unité d'extension (par exemple, le module B1), et l'autre extrémité au port SAS-IN du module SAS B de l'unité d'extension suivante (par exemple, le module B2).

UC3200 RXD1219sas A1 B1 A2 B2 RXD1219sas

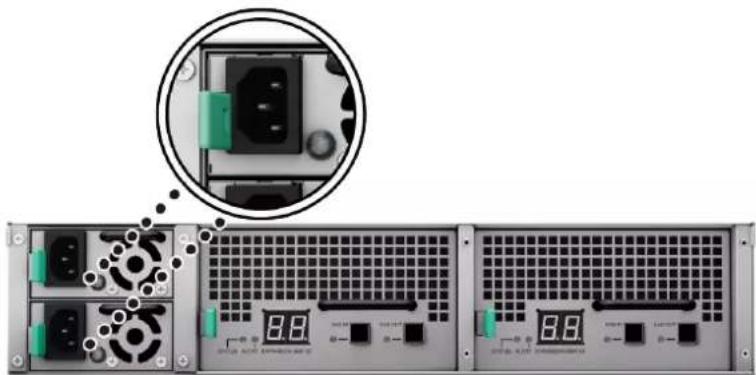

4 Reliez l'une des extrémités du ou des connecteurs d'alimentation du RXD1219sas et l'autre extrémité sur la ou les prises secteur. Le RXD1219sas se met automatiquement sous tension une fois que les cordons d'alimentation sont correctement branchés.

• Le RXD1219sas est équipé d'un système d'alimentation redondante, permettant le raccordement de deux cordons d'alimentation. Le système peut être mis sous tension à l'aide d'un seul cordon d'alimentation, mais nous vous recommandons d'utiliser deux cordons d'alimentation pour éviter les pannes d'alimentation inattendues.
  • L'UC3200 prend en charge jusqu'à deux unités d'extension.

Important : n'ôtez pas le câble d'extension lorsque le périphérique hôte est encore sous tension. Cela pourrait provoquer une perte de données.

5 Appuyez sur le bouton d'alimentation sur le panneau avant pour allumer le UC3200. L'ID de l'unité d'extension du RXD1219sas connecté au UC3200 s'affiche dans l'ordre, sur le panneau arrière.

UC3200 RXD1219sas RXD1219sas

Remarque : Même lorsque le Synology Unified Controller et la ou les unités d'extension sont sous tension, il est encore possible de rajouter une ou plusieurs unités d'extension si nécessaire. Pour ce faire, répétez les étapes ci-dessus pour connecter les câbles d'extension et les cordons d'alimentation des autres unités d'extension. Vos unités d'extension se mettent automatiquement sous tension si elles sont correctement branchées et l'ID de l'unité d'extension s'affiche de manière appropriée après quelques secondes (si DSM UC est correctement initialisé sur le serveur Synology Unified Controller).

Pour démarrer votre UC3200 :

1 Connectez l'une des extrémités de chaque cordon d'alimentation aux ports d'alimentation situés à l'arrière de votre UC3200 et l'autre extrémité à une prise électrique.
2 Connectez au moins un câble LAN à l'un des ports LAN et l'autre extrémité à votre commutateur, routeur ou concentrateur.

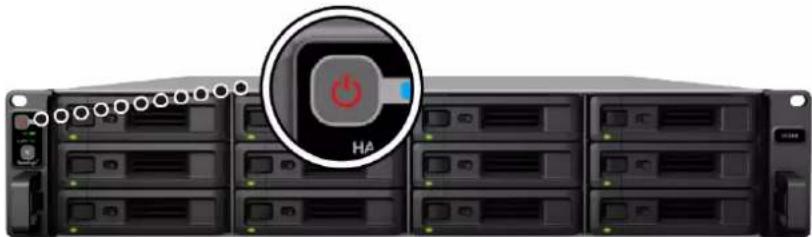

3 Appuyez sur le bouton d'alimentation pour mettre le UC3200 sous tension.

1. Pour allumer les deux contrôleurs, appuyez sur le bouton d'alimentation.
2. Pour éteindre les deux contrôleurs, appuyez et maintenez le bouton d'alimentation jusqu'à ce que vous entendiez un bip et que le voyant d'alimentation à LED commence à clignoter.
3. Si un contrôleur est sous tension et que l'autre est hors tension, appuyez sur le bouton d'alimentation : le contrôleur hors tension démarre sans que l'autre ne soit affecté.
4. Si l'un des contrôleurs est sous tension, appuyez sur le bouton d'alimentation et maintenez-le enfoncé pendant environ 10 secondes pour forcer l'arrêt du système.

Félicitations ! Votre Synology Unified Controller est maintenant en ligne et peut être détecté par un ordinateur du réseau.

Emplacement	Voyant LED Couleur État	Description
Panneau avant	Alimentation	Bleu	Statique A	lumé
			Clignotant	Démarrage/arrêt de l'un des contrôleurs
				Les deux contrôleurs sont en cours de démarrage/d'arrêt
		Éteint Arrêté
	ÉTAT DE HA	Vert Statique		Les deux contrôleurs sont sous tension et l'état de HA (High Availability) est normal
		Orange	Clignotant	Les deux modules de contrôleur sont installés et sous tension, mais l'état de HA (High Availability) est anormal
				Les deux modules de contrôleur sont installés, l'un des contrôleurs est sous tension alors que l'autre est en cours de démarrage
				Un seul module de contrôleur est installé et sous tension
		Éteint		Les deux contrôleurs sont en cours de démarrage
				Un seul module de contrôleur est installé et en cours de démarrage
	ALERTE ^12	Orange	Clignotant	Défaillance du ventilateur/surchauffe d'un contrôleur alors que l'autre est normal
				Défaillance des ventilateurs/surchauffe des deux contrôleurs
		Éteint		Système normal
				Les deux contrôleurs sont en cours de démarrage
	Témoin d'état du disque (sur le tiroir)	Vert	Statique Disque prêt et inactif
			Clignotant Accès au disque en cours
		Rouge	Statique Erreur de disque/Port désactivé ^3
		Éteint		Aucun disque interne

^1 Si un contrôleur est mis sous tension alors que l'autre est en cours de démarrage, le témoin d'ALERTE affiche l'état du contrôleur qui est sous tension.

^2 Si le système ne contient qu'un seul contrôleur, le témoin d'ALERTE affiche l'état de ce contrôleur.

3 Essayez de redémarrer votre Synology Unified Controller ou insérez à nouveau le ou les disques, puis exécutez l'outil de diagnostic du fabricant du HDD/SSD afin de vérifier l'état d'intégrité du ou des disques. Si vous pouvez vous connecter à DSM UC, exécutez le test S.M.A.R.T. intégré afin d'analyser le ou les disques. Si le problème persiste, veuillez contacter l'assistance technique de Synology pour obtenir de l'aide.

Emplacement Voyant LED Couleur État		Description
Contrôleurs	Alimentation	Vert	Statique A	imentation normale
			Clignotant Démarrage/Arrêt
		Éteint Arrêté
	ÉTAT	Vert Statique		Volume normal / Volume non créé
		Rouge Clignotant		Volume dégradé/Volume en panne
		Éteint		Les deux contrôleurs sont en cours de démarrage/d'arrêt
	ALERTE	Rouge Clignotant Panne du ventilateur/Surchauffe
		Éteint Système normal
	RETIRER	Vert Statique Contrôleurs prêts à être retirés
		Éteint Les contrôleurs ne peuvent pas être retirés
Panneau arrière	LAN 1 GbE(sur le côté gauche de la prise)	Vert Statique		Réseau connecté
		Éteint		Aucun réseau
	LAN 1GbE(sur le côté droit de la prise)	Vert	Statique	Réseau connecté
			Clignotant	Réseau actif
		Éteint		Aucun réseau
	LAN 10GbE(sur le côté gauche de la prise)	Vert	Statique	Prêt pour connexion 10 Gbits/s
		Orange		5/2,5/1 Gbit/s connectéPrêt pour connexion 100 Mbits/s
		Éteint		Aucun réseau
	LAN 10GbE(sur le côté droit de la prise)	Vert	Statique	Réseau connecté
			Clignotant	Réseau actif
		Éteint		Aucun réseau
	Voyant du bloc d'alimentation	Vert Statique		Unité d'alimentation normale
		Éteint		Unité d'alimentation hors tension

Remarque : les caractéristiques du modèle sont sujettes à modification sans préavis. Consultez le site Web www.synology.com pour connaître les dernières informations.

Maintenance du système

Remplacer le ventilateur du système

Si un ventilateur système est défaillant, consultez les instructions ci-dessous pour remplacer le ventilateur défaillant du UC3200.

1 Suivez les étapes 1 et 2 de la section Pour installer le module de RAM pour éteindre votre UC3200, déconnectez les câbles, puis retirez un des contrôleurs.
2 Les ventilateurs sont numérotés sur le cache supérieur arrière du contrôleur, comme indiqué ci-dessous.

EAN1 EAN2

3 Trouvez le ventilateur défectueux. Soulevez le ventilateur pour le retirer.

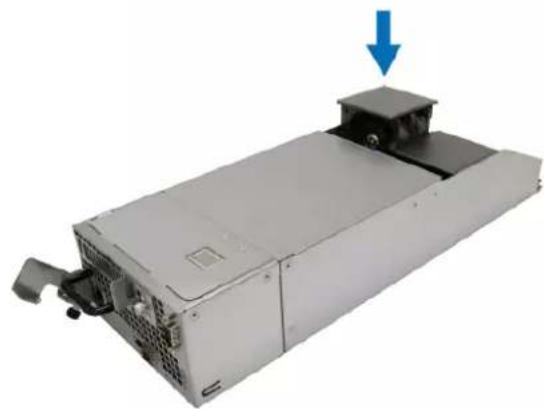

4 Préparez un nouveau ventilateur et insérez-le dans le contrôleur. Assurez-vous que le ventilateur est correctement inséré.

Remplacement du bloc d'alimentation

Si un bloc d'alimentation est défaillant, consultez les instructions ci-dessous pour le remplacer.

1 Débranchez le cordon d'alimentation du bloc à remplacer.

Remarque : lorsque vous entendez un long bip, vous pouvez appuyer sur le bouton de désactivation du bip pour le mettre en sourdine.

2 Poussez le levier du bloc d'alimentation du panneau arrière dans le sens indiqué.
3 Retirez le bloc d'alimentation de votre unité d'extension UC3200.

2 3

4 Préparez un nouveau bloc d'alimentation et poussez-le dans la fente jusqu'à ce que vous entendiez un clic.

Guide de dépannage initial

Nous avons sélectionné plusieurs articles utiles de foire aux questions pour vous aider à effectuer le dépannage initial de votre Synology Unified Controller :

• Général

• Que faire pour résoudre les problèmes de connexion du Synology Unified Controller ?
• Que faire si des problèmes matériels surviennent sur mon Synology Unified Controller ?
  • Comment réinitialiser mon Synology Unified Controller

- Disque dur

- Comment réparer une panne de disque et récupérer les données depuis vos disques

- Mémoire

- Comment exécuter un test de mémoire sur mon Synology Unified Controller

• LED

• Pourquoi le voyant d'alimentation à LED clignote-t-il en permanence ?
• Que faire si le témoin d'état LED clignote en orange de manière continue ?

- Ventilateur

- Quels modes de vitesse du ventilateur sont disponibles sur mon Synology Unified Controller ?

Une fois que l'installation matérielle est terminée, veuillez initialiser DSM UC, le système d'exploitation à interface Web de Synology, sur votre UC3200.

Initialiser DSM UC avec Web Assistant

Votre UC3200 est livré avec un outil intégré appelé Web Assistant qui vous aide à télécharger la dernière version de DSM UC depuis Internet et à l'installer sur votre UC3200. Pour utiliser Web Assistant, procédez comme suit.

1 Mettez votre UC3200 sous tension.
2 Ouvrez un navigateur Web sur un ordinateur connecté au même réseau que le UC3200.

3 Saisissez l'une des chaînes suivantes dans la barre d'adresse de votre navigateur :

a find.synology.com
b synologyuc:5000

4 Web Assistant sera lancé sur votre navigateur Web. Il recherche et trouve votre Synology Unified Controller sur le réseau local. L'état de votre UC3200 devrait être Prêt.

Web Assistant Helping You to Optimize UC3200 Synology/ Connecter Nom de calculi: UC3200 Adaptive IP: 247.168.200.94 Alkose MAC: 08-11-58:41, L1.238 Status: No Politique de confidentialité Conditions de service

5 Cliquez sur Connecter pour lancer le processus d'installation et suivez les instructions affichées à l'écran.

Remarque :

1. Le Synology Unified Controller doit être connecté à Internet pour installer DSM UC avec Web Assistant.
2. Navigateurs suggérés : Chrome, Firefox.
3. Le Synology Unified Controller et l'ordinateur doivent être tous deux situés sur le même réseau local.

6 Si vous quittez accidentellement le processus de configuration avant qu'il ne soit fini, identifiez-vous dans le DSM UC en tant qu'admin (nom de compte administrateur par défaut) en laissant le mot de passe vide.

En savoir plus

Félicitations ! Votre UC3200 est maintenant prêt pour l'action. Pour plus d'informations ou pour consulter les ressources en ligne sur le UC3200, visitez le site Web www.synology.com.

SYNOLOGY, INC.

CONTRAT DE LICENCE UTILISATEUR FINAL

IMPORTANT-LIRE ATTENTIVEMENT : CE CONTRAT DE LICENCE UTILISATEUR FINAL ("CLUF") EST UN CONTRAT LÉGAL ENTRE VOUS (UN INDIVIDU OU UNE ENTITÉ LÉGALE) ET SYNOLOGY, INC. ("SYNOLOGY") POUR LE LOGICIEL SYNOLOGY INSTALLÉ SUR LE PRODUIT SYNOLOGY ACHETÉ PAR VOUS (LE "PRODUIT") OU TÉLÉCHARGÉ LÉGALEMENT DEPUIS WWW.SYNOLOGY.COM, OU TOUT AUTRE CANAL FOURNI PAR SYNOLOGY ("LOGICIEL").

VOUS ACCEPTEZ D'ÊTRE LIÉ(E) PAR LES TERMES DE CE CLUF EN UTILISANT LES PRODUITS CONTENANT LE LOGICIEL, EN INSTALLANT LE LOGICIEL SUR LES PRODUITS OU L'APPAREIL CONNECTÉ AUX PRODUITS. SI VOUS N'ÊTES PAS D'ACCORD AVEC LES TERMES DE CE CLUF, VEUILLEZ NE PAS UTILISER LES PRODUITS CONTENANT LE LOGICIEL OU TÉLÉCHARGER LE LOGICIEL DEPUIS WWW.SYNOLOGY.COM, OU TOUT AUTRE CANAL FOURNI PAR SYNOLOGY. AU LIEU DE CELA, VOUS POUVEZ RENVOYER LE PRODUIT AU REVENDEUR CHEZ QUI VOUS L'AVEZ ACHETÉ POUR VOUS FAIRE REMBOURSER, EN RESPECT DE LA POLITIQUE DE RETOUR APPLICABLE AUX REVENDEURS.

Section 1. Licence Limitée de Logiciel. Soumis aux termes et conditions de ce CLUF, Synology vous octroie une licence personnelle limitée, non exclusive et non transférable pour installer, exécuter et utiliser une copie du Logiciel sur le Produit ou sur votre appareil connecté au Produit seulement dans le cadre de votre autorisation d'utiliser le Produit.

Section 2. Documentation. Vous pouvez créer et utiliser un nombre raisonnable de copies de toute documentation fournie avec le Logiciel, à condition que lesdites copies soient utilisées dans le contexte interne d'une entreprise et ne soient pas publiées ou distribuées à nouveau (en copie papier ou au format électronique) à l'intention un tiers quel qu'il soit.

Section 3. Sauvegarde Vous pouvez créer un nombre raisonnable de copies du Logiciel à des fins d'archivage ou de sauvegarde uniquement.

Section 4. Mises à jour. Tout logiciel qui vous est fourni par Synology ou qui est mis à votre disposition sur le site web de Synology à l'adresse www.synology.com (« Site Web ») ou tout autre canal fourni par Synology mettant à jour ou complétant le Logiciel d'origine est régi par le présent CLUF sauf en cas de clauses distinctes pour la licence fournies avec lesdites mises à jour ou compléments, auquel cas, lesdites clauses distinctes prévaudront.

Section 5. Limitations de Licence La licence stipulée dans les Sections 1, 2 et 3 ne s'applique que dans la mesure où vous avez commandé et payé le Produit et déclaré la totalité de vos droits concernant le Logiciel. Synology se réserve tous les droits qui ne vous ont pas été expressément accordés dans le cadre de ce CLUF. Sans pour autant limiter ce qui a été précédemment stipulé, en aucun cas vous ne devrez autoriser ou permettre à un tiers de : (a) utiliser le Logiciel à d'autres fins que celles en relation avec le Produit; (b) accorder une licence, distribuer, louer, prêter, transférer, attribuer ou disposer du Logiciel de toute autre manière; (c) effectuer des opérations de rétrotechnique, décompiler, désassembler ou essayer de découvrir le code source de tout secret commercial en rapport avec le Logiciel, excepté et seulement dans la mesure où une telle activité est expressément autorisée par la loi en vigueur indépendamment de cette limitation; (d) adapter, modifier, altérer, traduire ou créer des travaux dérivés du Logiciel ; (e) supprimer, altérer ou rendre illisible toute mention de copyright ou toute autre mention de droit d'auteur figurant sur le Produit ; ou (f) entraver ou tenter d'entraver toute méthode employée par Synology pour contrôler l'accès aux composants, fonctionnalités ou fonctions du Produit ou Logiciel. Soumis aux limitations spécifiées dans cette section 5, il ne vous est pas interdit de fournir des services hébergés par le serveur Synology NAS à des parties tierces à des fins commerciales.

Section 6. Source Libre. Le Logiciel peut comporter des composants pour lesquels Synology s'est vu accordé une licence de type GNU General Public (« Composants GPL »), actuellement disponible à l'adresse http://www.gnu.org/licenses/gpl.html. Les clauses de la GPL ne régissent que des Composants GPL dans la mesure où le présent CLUF est en contradiction avec les exigences de la GPL pour tout ce qui concerne votre utilisation des composants GPL, et, dans de tels cas, vous acceptez de vous soumettre à la GPL pour tout ce qui concerne votre utilisation desdits composants.

Section 7. Audit. Synology se réserve le droit de contrôler votre conformité aux termes du présent CLUF. Vous acceptez d'accorder à Synology l'accès à vos locaux, équipements, livres, enregistrements et documents, sinon de coopérer raisonnablement avec Synology afin de faciliter un tel audit par Synology ou son agent autorisé par Synology.

Section 8. Propriété. Le Logiciel a valeur de propriété de Synology et de ses concédants de licences et est protégé par copyright et autres lois et traités sur la propriété intellectuelle. Synology ou ses concédants possède tous les droits, titres et intérêts relatifs au Logiciel, y compris mais non limité au copyright et à tous les autres droits concernant la propriété intellectuelle.

Section 9. Garantie Limitée. Synology fournit une garantie limitée que le Logiciel sera substantiellement conforme aux éventuelles spécifications publiées par Synology pour le Logiciel, ou d'autre part établies sur le Site web, pour une période requise par votre législation locale. Synology pourra raisonnablement avoir recours à des moyens commerciaux, à la discrétion de Synology, pour corriger toute non conformité susmentionnée concernant le Logiciel ou pour remplacer tout Logiciel en non conformité avec la précédente garantie, à condition que vous en fassiez mention par écrit à Synology pendant la période de Garantie. La garantie précédemment mentionnée ne s'applique pas à toute non conformité résultant

de : (w) l'utilisation, la reproduction, la distribution ou la divulgation n'entrant pas dans le cadre de conformité du présent CLUF ; (x) toute personnalisation, modification ou autre altération du Logiciel par quiconque hormis Synology ; (y) combinaison du Logiciel avec tout produit, service ou autre éléments fournis par quiconque hormis Synology ; ou (z) votre non conformité avec le présent CLUF.

Section 10. Assistance. Pendant la période spécifiée dans la Section 9, Synology mettra à votre disposition un service d'assistance technique. Après expiration de la période applicable, le support technique pour le Logiciel sera disponible sur demande écrite adressée à Synology.

Section 11. Exclusion de Garanties. SAUF DISPOSITION CONTRAIRE CI-DESSUS, LE LOGICIEL EST FOURNI "COMME TEL" ET AVEC TOUS SES DÉFAUTS. SYNOLOGY ET SES FOURNISSEURS DÉCLINENT ICI TOUTES LES AUTRES GARRANTIES EXPRESSES, TACITES OU RECONNUES PAR LA LOI OU AUTRE, Y COMPRIS MAIS NE SE LIMITANT PAS À TOUTES LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE, UN USAGE PRÉCIS OU UN BUT PARTICULIER, DE TITRE ET DE NON VIOLATION, CONCERNANT LE LOGICIEL. SANS LIMITER CE QUI PRÉCÈDE, SYNOLOGY NE GARANTIT PAS QUE LE LOGICIEL SERA EXEMPT DE BUGS, D'ERREURS, DE VIRUS OU D'AUTRES DÉFAUTS.

Section 12. Exclusion de Certains Dommages. EN AUCUN CAS SYNOLOGY OU SES CONCÉDANTS DE LICENCES NE SERONT TENUS RESPONSABLES DU COÛT DE COUVERTURE OU DE TOUT DOMMAGE ACCESSOIRE, INDIRECT, SPÉCIAL, PUNITIF, CONSÉCUTIF OU EXEMPLAIRE, NI (INCLUANT, MAIS NE SE LIMITANT PAS À LA PERTE DE DONNÉES, INFORMATIONS, REVENUS, BÉNÉFICES OU ENTREPRISES) DÉCOULANT OU EN RAPPORT AVEC L'UTILISATION OU L'INCAPACITÉ À UTILISER LE LOGICIEL OU SINON EN RELATION AVEC LE PRÉSENT CLUF OU LOGICIEL, QUE CE SOIT DE PAR LE CONTRAT, LE DÉLIT (Y COMPRIS LA NÉGLIGENCE), LA STRICTE RESPONSABILITÉ OU AUTRE HYPOTHÈSE MÊME SI SYNOLOGY A ÉTÉ AVERTI DE L'ÉVENTUALITÉ DE TELS DOMMAGES.

Section 13. Limitation de Responsabilité. LA RESPONSABILITÉ DE SYNOLOGY ET DE SES CONCÉDANTS DE LICENCES DÉCOULANT DE OU EN RAPPORT AVEC L'UTILISATION OU L'INCAPACITÉ À UTILISER LE LOGICIEL OU SINON EN RELATION AVEC LE PRÉSENT CLUF OU LOGICIEL SE LIMITE AU MONTANT EFFECTIF DE VOTRE PART POUR LE PRODUIT QUEL QUE SOIT LE MONTANT DES DOMMAGES IMPLIQUÉS OU LE CONTRAT QUI S'Y RAPPORTE, LE DÉLIT (Y COMPRIS LA NÉGLIGENCE), STRICTE RESPONSABILITÉ OU AUTRE HYPOTHÈSE. L'exclusion de garantie, exclusion de certains types de dommages et limites de responsabilités précédentes s'appliqueront dans toute la mesure permise par la législation applicable. Les lois en vigueur dans certains états/juridictions n'autorisent pas l'exclusion des garanties implicites ou l'exclusion ou la limitation de certains types de dommages. Dans la mesure où ces réglementations s'appliquent à ce CLUF, les exclusions et limites susmentionnées peuvent ne pas s'appliquer à vous.

Section 14. Restrictions en Matière d'Exportation. Vous reconnaissez que le Logiciel est soumis aux restrictions d'exportation en vigueur aux États-Unis. Vous reconnaissez respecter toutes les lois et réglementations en vigueur s'appliquant au Logiciel, y compris mais sans se limiter à la réglementation régissant les exportations aux États-Unis.

Section 15. Résiliation. Sous réserve que Synology ne porte pas atteinte à d'autres droits, Synology peut résilier ce CLUF si vous ne vous engagez pas à respecter les termes et conditions de la présente. Dans ce cas, vous devez cesser d'utiliser le Logiciel et détruire toutes les copies du Logiciel ainsi que tous les composants s'y rapportant.

Section 16. Cession. Vous ne pouvez transférer ou attribuer vos droits mentionnés dans le présent CLUF à un tiers, sauf pour celui pré-installé dans les Produits. Tout transfert ou attribution violant la précédente restriction sera considéré non avenu.

Section 17. Loi en Vigueur. Sauf interdiction expresse de la législation locale, le présent CLUF est régi et interprété par les lois du pays, avec lequel Synology Inc. a été organisé, sans considération de toute contradiction ou principe légal contraire.

Section 18. Règlement des Différends. Tout différend, controverse ou réclamation découlant ou en relation avec ce CLUF sera réglé exclusivement et au terme d'un arbitrage assuré par trois arbitres neutres conformément aux procédures de la loi sur les arbitrages et les réglementations en vigueur en fonction desquelles Synology Inc. a été organisé. Dans de tels cas, l'arbitrage sera limité uniquement au différend entre vous et Synology. L'arbitrage, ou n'importe quelle portion de celui-ci ne sera consolidé à aucun autre arbitrage et ne sera pas mené sur la base d'une action collective. L'arbitrage devra se tenir à Taipei et les procédures d'arbitrage devront être menées en anglais ou, si les deux parties sont d'accord, en chinois mandarin. La décision de l'arbitrage doit être finale et irrévocable pour les parties et peut être appliquée par n'importe quelle cour ayant juridiction. Le Client comprend que, en l'absence de cette disposition, il aurait le droit de plaider les litiges, controverses ou réclamations devant une cour, y compris le droit de plaider les réclamations sur la base d'une action collective, et qu'il renonce expressément et en connaissance de cause à ces droits et qu'il est d'accord pour résoudre tout différend par le biais d'un arbitrage irrévocable conformément aux dispositions de cette Section 18. Aucune clause figurant dans cette Section ne doit être prise en considération dans le but d'interdire ou d'opposer des restrictions à Synology dans le cadre d'une demande d'injonction ou autres droits d'actions et recours analogues légaux ou d'équité de la part de Synology pour toute rupture effective ou présagée de toute disposition du présent CLUF en rapport avec les droits de propriété intellectuelle de Synology.

Section 19. Frais d'Avocats. Dans le contexte d'un arbitrage, d'une médiation ou tout autre recours ou procédure visant à faire respecter les droits et recours soumis par le présent CLUF, la partie gagnante bénéficiera d'un juste recouvrement des frais d'avocat, en plus de tout autre recours dont elle peut bénéficier.

Section 20. Divisibilité. Si une cour de la juridiction habilitée à le faire détermine qu'une des dispositions de ce CLUF est non valide, illégale, non exutoire, les clauses restantes demeureront pleinement applicables.

Section 21. Intégralité du Contrat Le présent CLUF stipule l'ensemble de l'accord bilatéral qui existe entre Synology et vous pour ce qui concerne le Logiciel et le sujet en question et remplace tout accord écrit ou oral, antérieur ou actuel. Aucun amendement, modification ou désistement des dispositions du présent CLUF ne sera valide sauf mention écrite par la partie responsable par la présente.

Ce CLUF est une traduction de la version en langue anglaise. Dans le cas d'un conflit entre la version anglaise et une version non anglaise, la version anglaise prévaut.

(a) « Produits » se rapporte aux Nouveaux produits ou aux Produits rénovés.(b) « Nouveau produit » désigne le produit matériel de marque Synology et les accessoires de marque Synology contenus dans l'emballage d'origine que le Client a acheté auprès d'un distributeur ou d'un revendeur Synology agréé. Vous pouvez voir notre « Nouveau produit » à l'adresse https://www.synology.com/fr-fr/products/status.(c) « Produit rénové » désigne tous les produits Synology qui ont été rénovés par une filiale de Synology ou par un distributeur ou revendeur Synology agréé, à l'exclusion de ceux vendus « en l'état » ou « sans garantie » par quiconque.(d) Autre définition : « Client » fait référence à la personne ou à l'entité qui a initialement acheté le Produit à Synology ou à un distributeur ou revendeur Synology agréé. « Boutique en ligne » fait référence à une boutique en ligne gérée par Synology ou par une filiale de Synology. « Logiciel » fait référence au logiciel Synology propriétaire qui accompagne le Produit lors de son achat par le Client, qui est téléchargé par le Client sur le site Web, ou préalablement installé sur le Produit par Synology et comprend tous les micrologiciels, les médias, images, animations, vidéos, données audio, textes et applets associés incorporés au logiciel ou au Produit, ainsi que toutes les mises à jour ou mises à niveau dudit logiciel.

Section 2. Période de garantie

(a) « Période de garantie » : La période de garantie entre en vigueur à compter de la date d'achat indiquée sur le reçu ou la facture que le Client doit présenter et se termine le jour suivant la fin de la Période de garantie pour chaque Nouveau produit. Vous pouvez consulter la Période de garantie de chaque Nouveau produit à l'adresse https://www.synology.com/fr-fr/products/status. Pour le Produit rénové ou les pièces réparées, il s'agit du reste de la période de garantie du produit qu'ils remplacent, ou quatre-vingt-dix (90) jours à compter de la date à laquelle le produit a été remplacé ou réparé, la période la plus longue faisant foi, sauf pour les produits vendus « en l'état » ou « sans garantie » par n'importe quel magasin. Sans présenter ce reçu d'achat ou cette facture, la période de garantie prend effet à la date de fabrication, en fonction de notre enregistrement interne.(b) « Période de garantie étendue » : Pour un Client ayant acheté le service optionnel EW201/ EW202 pour les Produits applicables spécifiés dans la section 1 (b), la Période de garantie spécifiée dans la section 2 (a) du Produit applicable enregistré avec le service optionnel EW201/EW202 sera prolongée de deux ans. Vous pouvez voir le modèle appliqué à l'adresse https://www.synology.com/fr-fr/products/Extended_Warranty.

Section 3. Garanties et recours limités

3.1 Garantie limitée. Comme énoncé dans la Section 3.2, Synology garantit au Client que chacun de ses Produits (a) sera exempt de défauts matériels ou malfaçons et (b) présentera les performances conformes aux spécifications du Produit publiées par Synology, dans le cadre d'une utilisation normale et pendant la Période de Garantie. Cette garantie limitée ne s'applique pas au Logiciel contenu dans le produit ou acheté par le Client qui sera soumis au contrat de licence de l'utilisateur final fourni avec le Produit. Synology ne fournit pas de garantie pour les Produits rénovés vendus « en l'état » ou « sans garantie ». Cette garantie limitée n'est PAS transférable et s'applique uniquement aux clients qui achètent directement des produits auprès d'une filiale de Synology, de revendeurs et de distributeurs agréés par Synology. La garantie stipulée dans la Section 3 prendra fin en cas de vente ou échange du Produit à un tiers par le Client.

3.2 Exclusions. Les précédentes garanties et obligations de garantie ne s'appliquent pas à tout Produit qui (a) a été installé ou utilisé d'une manière autre que celle qui est spécifiée ou décrite dans les spécifications du Produit ; (b) a été endommagé lors de services (y compris lors de mises à jour et d'extensions) fournis par quiconque en dehors de représentants Synology ou de fournisseurs de services agréés par Synology ; (c) a été utilisé de manière inappropriée, abusive ou a été endommagé ; (d) a été utilisé avec des éléments qui n'ont pas été fournis par Synology en dehors du matériel et du logiciel pour lesquels le Produit a été conçu ; ou encore (e) qui n'est pas conforme aux spécifications produit, ladite non-conformité étant attribuée à des causes qui ne sont pas du ressort ou sous le contrôle de Synology. (f) a été lié à tout produit matériel de marque autre que Synology ou à tout logiciel, même emballé ou vendu avec du matériel Synology. (g) le Client démonte le Produit sauf autorisation de Synology ; (h) le Client ne parvient pas à mettre en œuvre tout correctif, modification, amélioration ou autre mise à jour mise à la disposition du Client par Synology ; ou si (i) le Client met en œuvre, installe ou utilise tout correctif, modification, amélioration ou autre mise à jour mise à sa disposition par un tiers. (j) tout problème de compatibilité se produit lors de l'installation de produits matériels, logiciels ou composants qui ne sont pas pris en charge par Synology. (k) le produit a été endommagé lors d'un accident, d'un incendie, d'un contact avec un liquide, d'un tremblement de terre ou de toute autre

cause externe. (l) des dommages esthétiques ont été causés par une usure normale ou par le vieillissement normal du Produit, y compris, mais sans s'y limiter, les rayures, les bosses et du plastique cassé sur les ports, sauf en cas de défaillance due à un défaut de matériel ou de fabrication ; (m) le numéro de série a été effacé du Produit ou abîmé, ce qui signifie qu'il ne peut plus être identifié.

3.3 Support de garantie et recours exclusif. Si le Client fait état d'une non-conformité avec toute garantie stipulée dans la Section 3.1 pendant la Période de Garantie applicable par les moyens stipulés ci-après, alors, après vérification de ladite non-conformité par Synology, cette dernière pourra : (a) avoir recours à des moyens commerciaux raisonnables pour réparer le Produit, (b) fournir une assistance technique ou (c) remplacer le Produit ou la partie du Produit en question qui n'est pas conforme, sur retour du Produit complet, comme stipulé dans la Section 3.4. Les mentions précédentes stipulent la responsabilité totale de Synology et l'unique et exclusif recours du Client en cas de rupture de la garantie selon les dispositions de la Section 3.1 ou tout autre défaut ou défaillance du Produit. Le Client aidera Synology à diagnostiquer et valider la non-conformité du Produit dans la mesure du possible.

3.4 Retour. Tout retour de Produit par le Client conformément à la Section 3.3 doit être effectué conformément aux procédures de retour en vigueur de Synology avec le reçu d'achat ou la facture. Pour plus d'informations sur la procédure de retour, rendez-vous sur https://www.synology.com/fr-

fr/knowledgebase/DSM/tutorial/Service_Application/How_to_make_warranty_claim_for_Synology_NAS. Pour les recours en garantie, le client doit retourner le Produit complet à Synology conformément à la présente section 3.4. Tout Produit retourné ayant été démonté (sauf sous la direction de Synology) sera refusé et renvoyé au Client, aux frais du Client. Tout Produit doit être retourné dans le même état que lorsqu'il a été envoyé par Synology, à l'adresse indiquée par Synology, avec frais de transport prépayés, dans un emballage adéquat afin de protéger le contenu en question. Le Client est responsable de l'assurance et du risque de perte liés aux articles retournés, jusqu'à ce qu'ils aient bien été réceptionnés par Synology.

3.5 Remplacement par Synology. Si Synology décide de remplacer un Produit couvert par la présente Garantie, telle que stipulée dans la Section 3.1, alors Synology expédiera un Produit de remplacement aux frais de Synology par une méthode d'expédition choisie par Synology, après réception du Produit non conforme retourné en accord avec la Section 3.4 et après vérification de la part de Synology que le Produit n'est pas conforme à la garantie. Dans certains pays, Synology peut, à son entière discrétion, appliquer le Service de remplacement de Synology pour certains Produits, en vertu duquel Synology expédiera un Produit de remplacement au Client avant la réception du Produit non conforme retourné par le Client (« Service de remplacement de Synology »).

3.6 Exclusion de garanties. LES GARANTIES, OBLIGATIONS ET RESPONSABILITÉS DE SYNOLOGY ET LES RECOURS DU CLIENT STIPULÉS DANS CETTE GARANTIE SONT EXCLUSIFS ET SUBSTITUTIFS, ET PAR LA PRÉSENTE, LE CLIENT ABANDONNE, DÉCHARGE ET EXCLUT TOUTES LES AUTRES GARANTIES, OBLIGATIONS ET RESPONSABILITÉS DE SYNOLOGY, ET TOUS LES AUTRES DROITS, RÉCLAMATIONS ET RECOURS DU CLIENT CONTRE SYNOLOGY, EXPLICITES OU IMPLICITES, DÉCOULANT DE LA LOI OU DU PRODUIT, DE LA DOCUMENTATION OU DU LOGICIEL L'ACCOMPAGNANT OU DE TOUT AUTRE BIEN OU SERVICE FOURNI SOUS CETTE GARANTIE, NOTAMMENT, SANS LIMITATIONS : (A) UNE GARANTIE IMPLICITE COMMERCIALE OU EN ADÉQUATION AVEC UNE FIN OU UNE UTILISATION PARTICULIÈRE ; (B) UNE GARANTIE IMPLICITE DÉCOULANT DU COURS DES PERFORMANCES, DU COURS DE LA TRANSACTION OU DE L'USAGE COMMERCIAL ; (C) UNE RÉCLAMATION CONCERNANT UNE TRANSGRESSION OU UNE MALVERSATION ; OU (D) UNE RÉCLAMATION CONCERNANT UN DOMMAGE (QU'IL DÉPENDE D'UNE NÉGLIGENCE, DE LA RESPONSABILITÉ CIVILE, DE LA RESPONSABILITÉ DU PRODUIT OU AUTRE HYPOTHÈSE). SYNOLOGY NE GARANTIT PAS ET EXCLUT SPÉCIFIQUEMENT QUE LES DONNÉES OU INFORMATIONS STOCKÉES SUR LES PRODUITS SYNOLOGY SERONT TOUJOURS EN SÉCURITÉ ET SANS RISQUES DE PERTES DE DONNÉ ES. SYNOLOGY RECOMMANDE QUE LE CLIENT PRENNE LES MESURES APPROPRIÉES POUR SAUVEGARDER LES DONNÉES STOCKÉES SUR LE PRODUIT. CERTAINS ÉTATS NE PERMETTENT PAS DE LIMITATION SUR LES GARANTIES IMPLICITES, AUSSI LES LIMITES SUSMENTIONNÉ ES PEUVENT NE PAS S'APPLIQUER AU CLIENT.

Section 4. Limitations de responsabilité

4.1 Force Majeure. Synology ne sera pas tenu responsable ou considéré comme étant en violation ou en faute sous cette garantie pour tout retard ou manquement vis-à-vis de cette garantie pour toute cause ou état raisonnablement hors de contrôle (incluant, mais ne se limitant pas aux actes ou manquements de la part du Client).

4.2 Exclusion de certains types de dommages. EN AUCUN CAS SYNOLOGY OU SES FOURNISSEURS NE SERONT TENUS RESPONSABLES DU COÛ T DE COUVERTURE OU DE TOUT DOMMAGE ACCESSOIRE, INDIRECT, SPÉCIAL, PUNITIF, CONSÉCUTIF OU SIMILAIRE (NOTAMMENT, SANS LIMITATIONS, LA PERTE DE DONNÉES, INFORMATIONS, REVENUS, BÉNÉ FICES OU ACTIVITÉ) DÉCOULANT OU EN RAPPORT AVEC L'UTILISATION OU L'INCAPACITÉ À UTILISER LE PRODUIT, TOUTE DOCUMENTATION OU LOGICIEL L'ACCOMPAGNANT AINSI QUE TOUT BIEN OU SERVICE FOURNIS SOUMIS À CETTE GARANTIE, QUE CE SOIT PAR CONTRAT, PAR UN DOMMAGE (Y COMPRIS LA NÉGLIGENCE), LA RESPONSABILITÉ CIVILE OU AUTRE HYPOTHÈSE MÊ ME SI SYNOLOGY A ÉTÉ AVERTI DE L'ÉVENTUALITÉ DE TELS DOMMAGES.

4.3 Limites de responsabilité. LA RESPONSABILITÉ DE SYNOLOGY ET DE SES FOURNISSEURS DÉCOULANT DE OU EN RAPPORT AVEC L'UTILISATION OU L'INCAPACITÉ À UTILISER LE PRODUIT, TOUTE DOCUMENTATION OU LOGICIEL L'ACCOMPAGNANT AINSI TOUT BIEN OU SERVICE FOURNIS SOUMIS À CETTE GARANTIE SE LIMITE AU MONTANT EFFECTIF PAYÉ PAR LE CLIENT POUR LE PRODUIT QUEL QUE SOIT LE MONTANT DES DOMMAGES IMPLIQUÉS OU LE CONTRAT QUI S'Y RAPPORTE, LE DÉLIT (Y COMPRIS LA NÉGLIGENCE), STRICTE RESPONSABILITÉ OU AUTRE HYPOTHÈSE. L'exclusion précédente de certains types de dommages et limitations de

responsabilités s'appliquera dans toute la mesure permise par la législation applicable. Les lois en vigueur dans certains états/juridictions n'autorisent pas l'exclusion ou la limitation de certains types de dommages. Dans la mesure où ces réglementations s'appliquent à ce Produit, les exclusions et limites susmentionnées peuvent ne pas s'appliquer au Client.

Section 5. Divers

5.1 Droits propriétaires. Le Produit ainsi que tout Logiciel et documentation l'accompagnant fournis avec le Produit incluent des droits propriétaires et intellectuels de Synology et de ses concédants de licences et fournisseurs tiers. Synology détient et se réserve tous les droits et intérêts sur les droits de propriété intellectuelle du Produit, et aucun titre ni propriété d'un quelconque droit de propriété intellectuelle vis-à-vis du Produit, de toute documentation ou logiciel l'accompagnant et tout autre bien fourni soumis à cette Garantie n'est transféré au Client aux termes de cette Garantie. Le Client (a) respectera les termes et conditions du contrat de licence de l'utilisateur final accompagnant tout Logiciel fourni par Synology ou par un distributeur ou revendeur Synology agréé ; et (b) ne tentera pas d'effectuer des opérations de rétro-ingénierie sur le Produit ou composant en question ou le Logiciel qui l'accompagne, ni ne tentera de commettre des malversations, d'entraver ou violer tout droit de propriété intellectuelle de Synology.
5.2 Attribution. Le Client ne transférera aucun de ses droits aux termes de cette garantie directement, par le biais de la loi ou autrement, sans le consentement écrit préalable de Synology.
5.3 Aucune clause supplémentaire. Sauf dans les cas explicitement autorisés par cette Garantie, aucune des parties ne sera soumise et chaque partie objecte spécifiquement à des termes, conditions ou autres dispositions entrant en contradiction avec les dispositions de cette Garantie octroyée par l'autre partie dans toute commande, réception, acceptation, confirmation, correspondance ou autrement, sauf si chaque partie donne spécifiquement son accord pour ladite disposition par écrit. Par ailleurs, si la présente Garantie entre en contradiction avec des termes ou conditions de tout autre contrat auquel les parties sont soumises vis-à-vis du Produit, alors cette Garantie prévaudra, sauf contrat faisant spécifiquement mention des sections de cette Garantie qu'il remplace.
5.4 Législation en vigueur. Sauf interdiction explicite par la loi locale, la présente garantie est régie par les lois de l'État de Washington, États-Unis, pour les Clients résidant aux États-Unis ; et par les lois de la république de Chine (Taïwan) pour les Clients ne résidant pas aux États-Unis, à l'exclusion des dispositions relatives aux conflits de lois. La Convention des Nations unies de 1980 portant sur les contrats de vente internationale de marchandises ou toute autre lui succédant n'est pas applicable.
5.5 Résolution des litiges. Tout litige, controverse ou réclamation découlant de ou en relation avec les présents Garantie, Logiciel ou services fournis par Synology, concernant le Produit ou la relation existant entre les Clients résidant au États-Unis et Synology sera résolu exclusivement et de manière définitive au terme d'un arbitrage soumis aux réglementations commerciales actuelles de l'American Arbitration Association, sous réserve des dispositions mentionnées ci-après. L'arbitrage sera mené devant un seul arbitre et se limitera uniquement aux controverses entre le Client et Synology. L'arbitrage, en tout ou en partie, ne sera consolidé par aucun autre arbitrage et ne sera pas mené sur la base d'une action collective. L'arbitrage aura lieu à King County, Washington, États-Unis d'Amérique, par soumission de documents, par téléphone, en ligne ou en personne tel que l'arbitre l'aura déterminé à la demande des parties. La partie gagnante dans tout arbitrage ou action judiciaire ayant lieu aux États-Unis ou à l'extérieur devra récupérer tous les coûts et frais d'avocats, y compris les frais d'arbitrage pris en charge par la partie gagnante. Toute décision rendue dans de telles procédures d'arbitrage sera finale et irrévocable pour les parties, et le jugement peut être déclaré dans n'importe quel tribunal de juridiction compétente. Le Client comprend que, en l'absence de cette disposition, il aurait le droit de plaider les litiges, controverses ou réclamations dans une cour, y compris le droit de plaider les réclamations sur la base d'une action collective, et qu'il renonce expressément et en connaissance de cause à ces droits et qu'il est d'accord pour résoudre tout différend par le biais d'un arbitrage irrévocable, conformément aux dispositions de cette Section 5.5. Pour les Clients ne résidant pas aux États-Unis, tout différend, controverse ou réclamation énoncés dans cette section devra être résolu au terme d'un arbitrage mené par trois arbitres neutres, en accord avec les procédures de la loi d'arbitrage de la R.D.C. Loi sur l'Arbitrage et réglementations en vigueur. L'arbitrage devra se tenir à Taipei, Taiwan, république de Chine (R.D.C.) et les procédures d'arbitrage devront être menées en anglais ou, si les deux parties sont d'accord, en chinois mandarin. La décision de l'arbitrage doit être finale et irrévocable pour les parties et peut être appliquée par n'importe quelle cour de justice ayant juridiction. Aucune clause figurant dans cette Section ne doit être prise en considération dans le but d'interdire ou d'opposer des restrictions à Synology dans le cadre d'une demande d'injonction ou autres droits d'actions et recours analogues légaux ou d'équité de la part de Synology pour toute rupture effective ou présagée de toute disposition de la présente Garantie en rapport avec les droits de propriété intellectuelle de Synology.
5.6 Frais d'avocats. Dans le contexte d'un arbitrage, d'une médiation ou de tout autre recours ou procédure visant à faire respecter les droits et recours soumis par la présente Garantie, la partie gagnante bénéficiera d'un juste recouvrement des frais d'avocat, en plus de tout autre recours dont elle peut bénéficier.
5.7 Restrictions en matière d'exportation. Vous reconnaissez que le Produit est soumis aux restrictions d'exportation en vigueur aux États-Unis. Vous respecterez toutes les lois et réglementations en vigueur s'appliquant au Produit, y compris, sans limitation, à la réglementation régissant les exportations aux États-Unis.
5.8 Divisibilité. Si un tribunal compétent détermine qu'une des dispositions de cette Garantie est non valide, illégale ou non applicable, les clauses restantes demeurent pleinement en vigueur et conservent tous leurs effets.
5.9 Accord bilatéral parfait. La présente Garantie constitue la totalité du contrat et remplace tout contrat préalable entre Synology et le Client, en rapport avec le sujet en question. Aucun amendement, modification ou désistement des dispositions de la présente Garantie ne sera valide, à moins de stipulation contraire formulée par écrit et signée par la partie liée par la présente.
