Caractéristiques	Détails
Type de produit	Support mural
Compatibilité	Conçu pour les appareils de type écran plat
Capacité de charge	Jusqu'à 30 kg
Dimensions	Dimensions adaptées pour les écrans de 32" à 55"
Angle d'inclinaison	Inclinaison réglable pour un meilleur angle de vision
Matériaux	Acier robuste et durable
Installation	Facile à installer avec le matériel inclus
Maintenance	Vérifier régulièrement les vis et les fixations
Sécurité	Conforme aux normes de sécurité pour les supports muraux
Garantie	Garantie limitée du fabricant
Informations supplémentaires	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - MA-WA2-02 Gembird

Comment installer le support mural Gembird MA-WA2-02 ?

Pour installer le support mural Gembird MA-WA2-02, suivez les instructions fournies dans le manuel d'utilisateur. Assurez-vous de fixer le support à un mur solide et de bien utiliser les chevilles et vis adaptées.

Quel est le poids maximum supporté par le Gembird MA-WA2-02 ?

Le support mural Gembird MA-WA2-02 peut supporter jusqu'à 15 kg. Veillez à ne pas dépasser cette limite pour garantir la sécurité.

Le support est-il compatible avec tous les types de téléviseurs ?

Le Gembird MA-WA2-02 est compatible avec la plupart des téléviseurs ayant des entraxes de fixation VESA standards. Vérifiez les dimensions VESA de votre téléviseur pour vous assurer de la compatibilité.

Comment ajuster l'angle du support mural ?

L'angle du support mural Gembird MA-WA2-02 peut être ajusté en dévissant légèrement les vis de fixation, puis en repositionnant le téléviseur à l'angle souhaité avant de resserrer les vis.

Que faire si le support mural ne tient pas correctement ?

Si le support mural ne tient pas correctement, vérifiez que toutes les vis sont bien serrées et que le support est installé sur un mur approprié. Assurez-vous aussi que les chevilles soient adaptées au type de mur.

Où puis-je trouver le manuel d'utilisateur ?

Le manuel d'utilisateur du Gembird MA-WA2-02 est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel de Gembird.

Le support est-il ajustable en hauteur ?

Le Gembird MA-WA2-02 n'est pas conçu pour être ajustable en hauteur une fois installé. Veillez à choisir la hauteur d'installation appropriée lors de la fixation.

Comment nettoyer le support mural ?

Pour nettoyer le support mural, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

MODE D'EMPLOI MA-WA2-02 Gembird

GENERAL INFORMATION

This product has been manufactured by or on behalf of Gembird Europe B.V.. Inquiries to the EU Importer or related to product compliance in Europe should be sent to: Gembird Europe B.V., Wittevrouwen 56, 1358 CD, Almere, The Netherlands. www.gmb.nl Warranty conditions: www.gmb.nl/warranty

Product support: www.gmb.nl/service and/or [e-mail]

SAFETY

(ENG) To ensure safe handling of the product, follow the safety advice on: (DE/AT) Hinweise zum sicheren Gebrauch der Produkte finden Sie auf: (NL/BE) Voor een veilig gebruik van het product volgt u deze algemene veiligheidsaanwijzingen op: (ES) Par garantizar una manipulación segura de los dispositivos, suga las advertencias de seguridad disponibles en: (CZ) Abyste zajstilli bezpiečnou manipulaci s vyrobklem, dodržuje bezpečnostni pokyny na: (FR/BE) Pour garantir een manipulation süre des appareils, suivez les consignes de sécurité sur: (IT) Par garantire una manipolazione sicura del prodotto, seguire i consigli di sicurezza su: (PT) Par garantir o manuseio seguro do produto, siga a recomendações de segurança em: (PL) Aby obchodzie się bezpiecznie z produktami, należy przestrzegać wskaziowek dotyczących bezpieczeństwa: (RO) Pentru asigurage una manipulain de conditii de siguranja a produsului, urmatj recomandárile de securitate de pe: (SK) Na zaistenie bezpiečne manipulá- le proje. (SN) Na zaistige nezijed na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modušte vortu na modu'sch.

(1) WARRANTY CONDITIONS The receipt must clearly list the date of purchase and the part number, in addition it should be printed. Keep the receipt for the prior warranty period since it is required for all warranty claims. During the warranty period the defective items will be credited, repaired or replaced at the manufacturer's expense. Work carried out under the warranty neither extends the warranty period not starts a new warranty period. The manufacturer reserves the right to void any warranty claim for damages or defects due to misuse, abuse or external impact falling down, impact, Congress of uses, Montana, containment or break; however, the manufacturer has no further claim that any liability or damage from any other person's claim. The credit note amount will always be calculated on the basis of the current market value of the defective products. Gamberd Europe B.V. Wittenwoven 56, 13580 Alme. The Netherlands www.gembridv.com/[e-mail]/doi:10.10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

6

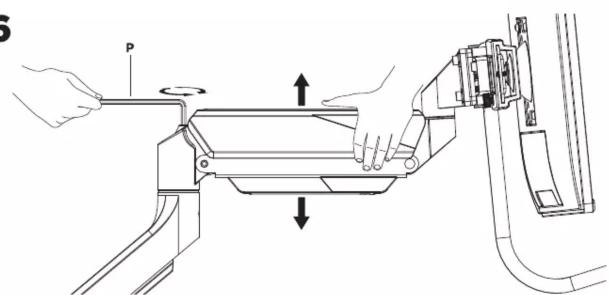

Technical line drawing of a mechanical assembly with hands and arrows indicating motion (no text or symbols)

To properly balance the arm with monitors mounted, adjust the spring tension using the supplied Allen Key as follows:
First, position and firmly hold the arm horizontally as shown. Ask for assistance should you require it.

CAUTION: To avoid damage to monitors or mount, always keep the arm in a horizontal position while making adjustments. Again, ask for assistance if required.

If the arm drops, turn the adjustment screw counter-clockwise until it stays in a horizontal position.

If the arm rises, turn the adjustment screw clockwise until it stays in a horizontal position.

CAUTION: DO NOT over tighten the screws.

7

gembird®

USER MANUAL • HANDBUCH • HANDLEIDING • MANUALE D'USO

• MANUAL DE USUARIO • MANUAL DO USUÁRIO • MANUEL ESCRÍPTÍF • INSTRUKCJA OBSŁUGI • UŽIVATELSKÝ MANUÁL

- INCTRYKCIЯ КОРИСТУВАЧА • POUŽÍVATELŠKÁ PRÍRUČKA - VARTOTOJO VADOVAS • MANUAL DE UTILIZARE

MA-WA2-02
VESA Compatible 75x75 100x100

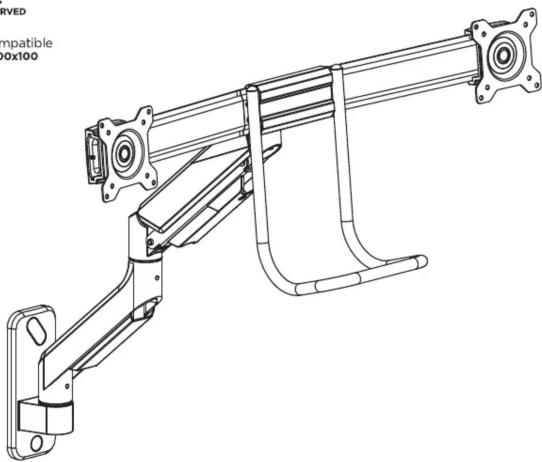

Technical line drawing of a mechanical assembly with mounting brackets and housing (no text or symbols)

ADJUSTABLE WALL 2-DISPLAY MOUNTING ARM, 17"-32", UP TO 8 KG

8

Tighten the limiting screw (do not over tighten).

Arm can rotate 180°.

9

Simple line drawing of a hand holding two rectangular panels, with an arrow indicating rotation (no text or symbols)

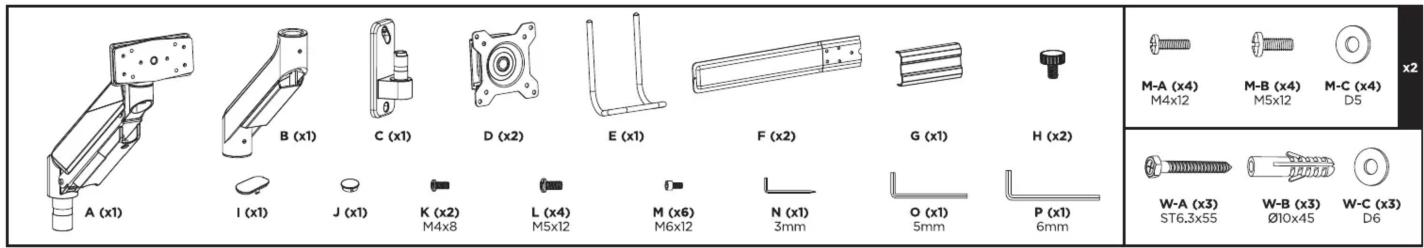

A (x1) B (x1) C (x1) D (x2) E (x1) F (x2) G (x1) H (x2) I (x1) J (x1) K (x2) M4x8 L (x4) M5x12 M (x6) M6x12 N (x1) 3mm O (x1) 5mm P (x1) 6mm M-A (x4) M4x12 M-B (x4) M5x12 M-C (x4) D5 x2 W-A (x3) ST6.3x55 W-B (x3) Ø10x45 W-C (x3) D6

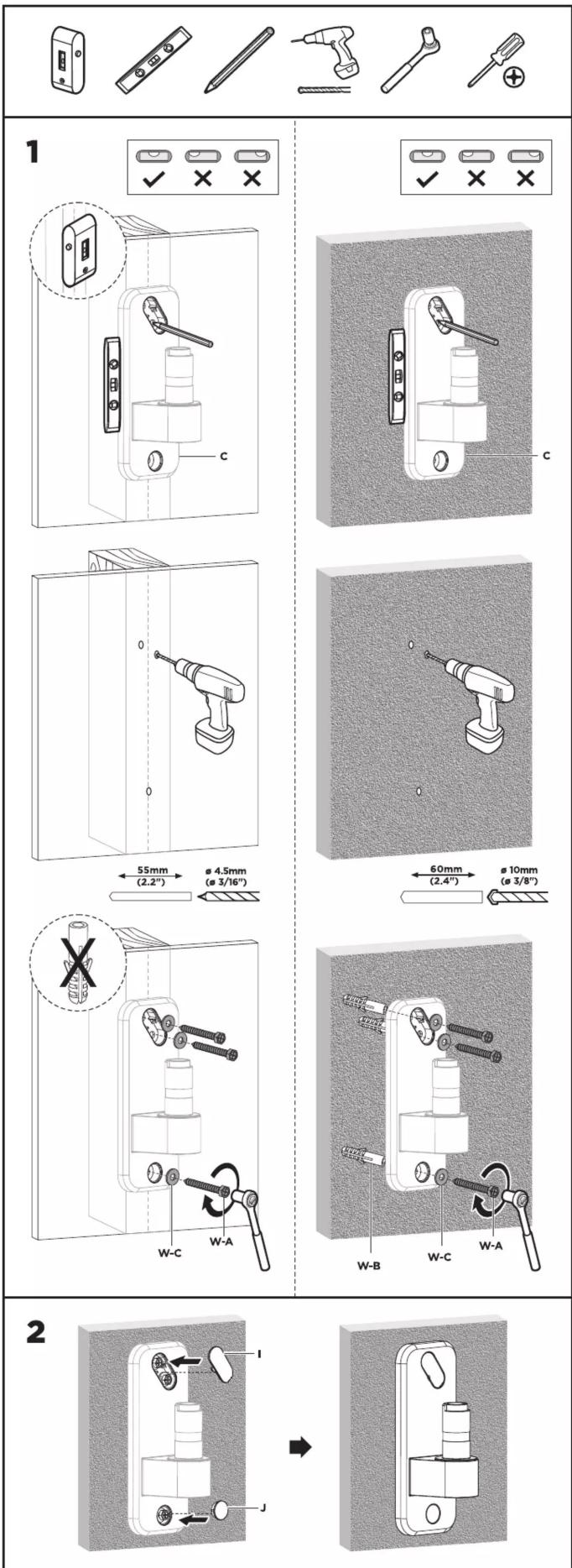

1 ✓ × × 55mm (2.2°) ø 4.5mm (ø 3/16°) 60mm (2.4°) ø 10mm (ø 3/8°) W-C W-A W-B W-C W-A 2 I J

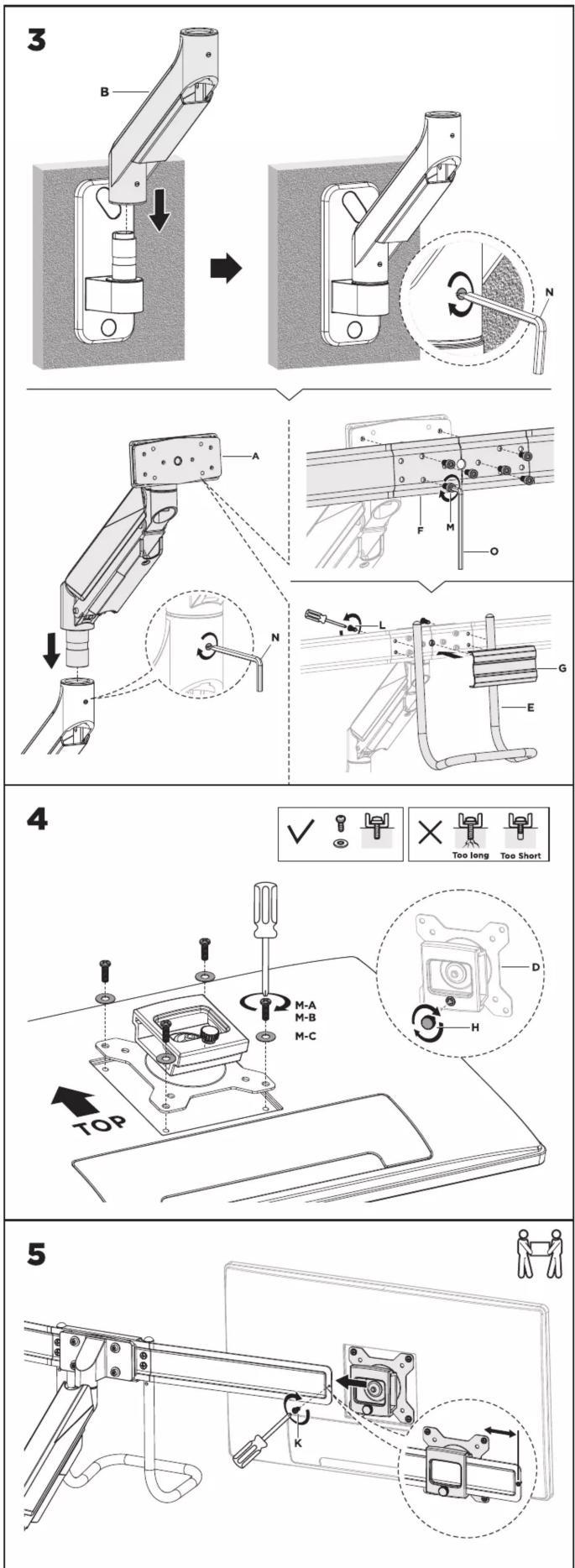

3 B N A F M O N L G E 4 ✓ × Too long Too Short M-A M-B M-C D H TOP 5
