MS-D1-01 - Support mural Gembird - Notice d'utilisation et mode d'emploi gratuit

Marque	Gembird
Modèle	MS-D1-01
Type de produit	Support de bureau pour moniteur
Compatibilité VESA	75 x 75 mm et 100 x 100 mm
Réglage en hauteur	Oui
Réglage d'inclinaison	Oui, angle ajustable
Matériau	Acier et plastique
Couleur	Noir
Poids supporté maximal	8 kg (estimation)
Dimensions de la base	Env. 200 x 200 mm
Hauteur totale	Env. 350 mm
Poids net	Environ 1,5 kg
Accessoires inclus	Vis M4, M5, M6, M8, entretoises, clé Allen
Alimentation	Aucune (produit mécanique)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Consulter les consignes de sécurité sur www.gmb.nl/safety
Garantie	Consultez les conditions sur www.qmb.nl/warranty
Assistance produit	www.gmb.nl/service ou [e-mail]
Fabricant	Gembird Europe B.V., Wittevrouwen 56, 1358 CD, Almere, Pays-Bas
Installation	Montage mural ou sur bureau selon les instructions fournies

FOIRE AUX QUESTIONS - MS-D1-01 Gembird

Le support MS-D1-01 est-il compatible avec mon moniteur ?

Vérifiez que votre moniteur respecte la norme VESA 75x75 ou 100x100 mm. Le support peut accueillir des écrans jusqu'à 8 kg environ.

Comment installer le support Gembird MS-D1-01 ?

Suivez les étapes illustrées dans la notice : fixez la plaque murale au mur ou à un bureau, puis fixez le moniteur sur le support à l'aide des vis fournies. Utilisez la clé Allen pour ajuster l'inclinaison.

Puis-je régler la hauteur du support ?

Oui, le support est réglable en hauteur. Utilisez la poignée pour ajuster la hauteur après installation complète.

Comment ajuster l'inclinaison du moniteur ?

Desserrez les vis latérales à l'aide de la clé Allen, inclinez l'écran à l'angle souhaité, puis resserrez les vis en alternant pour un maintien optimal.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme et la clé Allen fournie sont suffisants. Les vis et entretoises sont incluses.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. Évitez les produits abrasifs ou solvants qui pourraient endommager la finition.

Quel est le poids maximal supporté ?

Le support peut supporter un moniteur d'environ 8 kg maximum. Vérifiez le poids de votre écran avant installation.

Puis-je utiliser ce support pour une fixation murale ?

Oui, le support peut être fixé au mur ou sur un bureau. Assurez-vous que le mur supporte le poids et utilisez des chevilles adaptées (non fournies).

Comment obtenir des pièces de rechange ?

Contactez le service client à l'adresse [e-mail] ou visitez www.gmb.nl/service pour les pièces détachées.

Que faire si une vis est manquante ou endommagée ?

Contactez le support après-vente Gembird via le site www.gmb.nl/service ou par email à [e-mail]. Conservez votre preuve d'achat.

MODE D'EMPLOI MS-D1-01 Gembird

GENERAL INFORMATION

This product has been manufactured by or on behalf of Gembird Europe B.V.. Inquiries to the EU Importer or related to product compliance in Europe should be sent to: Gembird Europe B.V., Wittevrouwen 56, 1358 CD, Almere, The Netherlands. www.gmb.nl

Warranty conditions: www.qmb.nl/warranty

Product support: www.gmb.nl/service and/or [e-mail]

SAFETY

(ENG) To ensure safe handling of the product, follow the safety advice on: (DE/AT) Hinweise zum sicheren Gebrauch der Produkte finden Sie auf: (NL/BE) Voor een veilig gebruik van het product volgt ude algemene veiligheidsaanwijzingen op: (ES) Para garantizar una manipulación segura de los dispositivos, siga las advertencias de seguridad disponibles en: (CB) Abyste zajestilli bezpečnou manipulaci s vyrobkem, dodržuje bezpečnostní pokyny na: (FR/BE) Pour garantir une manipulation sûre des appareils, suivze les consignes de sécurité sur: (IT) Per garantire una manipolazione sicura del prodotto, seguire i consigli di sicurezza su: (PT) Para garantir o manuseio seguro do produto, siga as recomendações de segurança em: (PL) Aby obchodzić się bezpiecznie z produktami, należy przestrzegać wskazwoek dotyczących bezpieceristwa: (RO) Pentru asigurarea unei manipulari in condiíti de siguranáč a produsului, urmați recomandärle de securitate de pe: (SK) Na zaistenie bezpečnej manipulácie so zariadeními a siadte bezpečnostnymi pokynami na: (SL) Za gotavljanje varnega ravnanja z napravami, upoštevatje varnostna navodila, ki jih najdette na: (HR) Da biste osigurali sigurno rukovanje uređajima, pratite sigurnosne savjete na web-mjestu: (HU) A készülékek biztonságos kezelésének érdekében kövesse a biztonsági tanácsokat (BG) 3 da osigurite безопасna работа ha устройствата, следвайте съветите за безопасност по-допу: www.gmb.nl/safety

EN) WARRANTY CONDITIONS The receipt must clearly list the date of purchase and the part numbers, in addition it should be printed. Keep the receipt for the entire period since it is required for all warranty claims. During the warranty period the defective items will be credited, repaired or expaced at the manufacturer's expense. Work carried out under the warranty neither extends the warranty period nor starts a warranty period. The manufacturer reserves the right to avoid any warranty claim for damages on defects due to misuse, abuse or external impact falling down, impact of ingress, water dist, containment or breakout. In order to ensure that the product is not necessary to be sold or sold with any other material or equipment, or otherwise is not necessary to be sold or sold. The product is not necessary to be sold or sold with any other material or equipment, or otherwise is not necessary to be sold or sold. Note: The credit note amount will always be calculated on the basis of the current market value of the defective products. Gambier Europe B.V.Wittwovenown, 58,135CD AME, The Netherlands www.gembiergEurope.com/ Service data software (www.gdbw.hdwtwaven.com) and https://www.gdbw.hdwtwaven.com. This report may reflect this information relative to the risks of any liability arising from the use of any liability to be deemed as an offer or guarantee to be allowed by us. For instance, we believe that we are willing to pay a higher price per unit of sale, and we believe that we are willing to pay a lower price per unit of sale. If you have a higher price per unit of sale, we believe that we are willing to pay a lower price per unit of sale, we believe that we are willing to pay a lower price per unit of sale. If you have a higher price per unit of sale, we believe that we are willing to pay a lower price per unit of sale. If you have a higher price per unit of sale, we believe that we are willing to pay a lower price per unit of sale. If you have a higher price per unit of sale, we believe that we are willing to pay a lower price per unit of sale. If you have a higher price per unit of sale, we believe that we are willing to pay a lower price per Unit 2007-2008-2009-2010-2011-2012-2013-2014-2015-2016-2017-2018-2019-2020-2021-2022-2023-2024-2025-2026-2027-2028-2029-2030-2031-2032-2033-2034-2035-2036-2037-2038-2039-2040-2041-2042-2043-2044-2045-2046-2047-2048-2049-2050-2051-2052-2053-2054-2055-2056-2057-2058-2059-2060-2061-2062-2063-2064-2065-2066-2067-2068-2069-2070-2071-2072-2073-2074-2075-2076-2077-2078-2079-2080-2081-2082-2083-2084-2085-2086-2087-2088-2089-2090-2091-2092-2093-2094-2095-2096-2097-2098-2099-2100-2101-2102-2103-2104-2105-2106-2107-2108-2109-2110-2111-2112-2113-2114-2115-2116-2117-2118-2119-2120-2121-2122-2123-2124-2125-2126-2127-2128-2129-2130-2131-2132-2133-2134-2135-2136-2137-2138-2139

↓ gembird®

USER MANUAL • HANDBUCH • HANDLEIDING • MANUALE D'USO

- MANUAL DE USUARIO • MANUAL DO USUÁRIO • MANUEL ESCRIFTIF • INSTRUKCJA OBSŁUGI • UŻIVATELSKÝ MANUÁL

- ІНСТРУКЦІЯ КОРИСТУВАЧА - POUŽÍVATELŠKÁ PRÍRUČKA - VARTOTOJO VADOVAS - MANUAL DE UTILIZARE

VESA Compatible 75x75 100x100

MS-D1-01

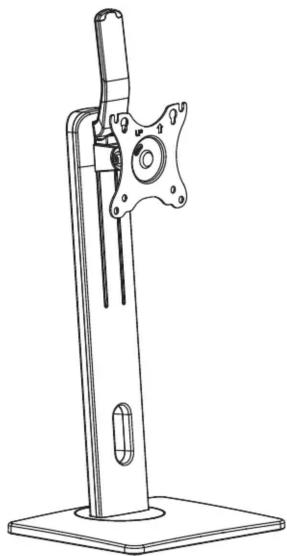

Technical line drawing of a mechanical device with a vertical support and mounting base (no text or symbols)

MONITOR DESK STAND, HEIGHT ADJUSTABLE

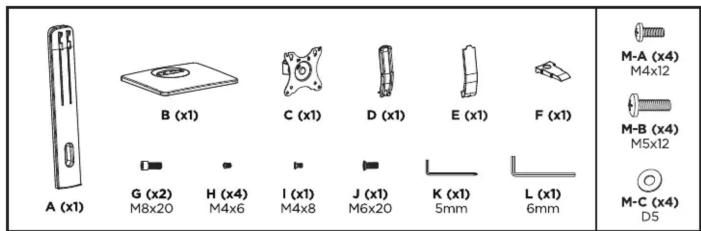

A (x1) B (x1) C (x1) D (x1) E (x1) F (x1) G (x2) H (x4) I (x1) J (x1) K (x1) L (x1) M-A (x4) M4x12 M-B (x4) M5x12 M-C (x4) D5 G (x2) M8x20 M4x6 M4x6 M4x8 M6x20 5mm 6mm

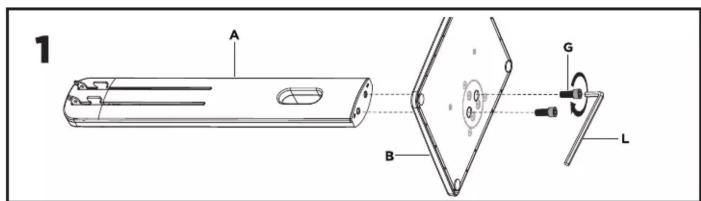

1 A B G L

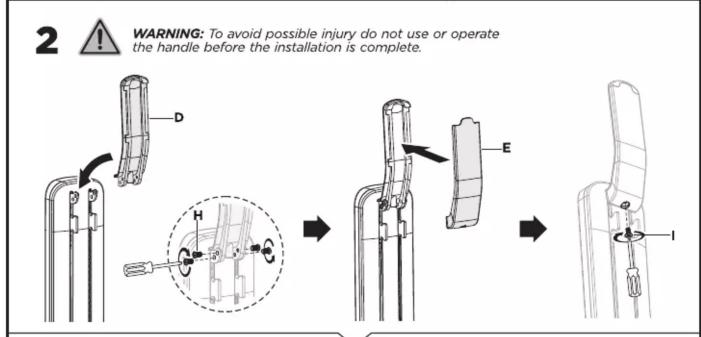

2 WARNING: To avoid possible injury do not use or operate the handle before the installation is complete. D E H I

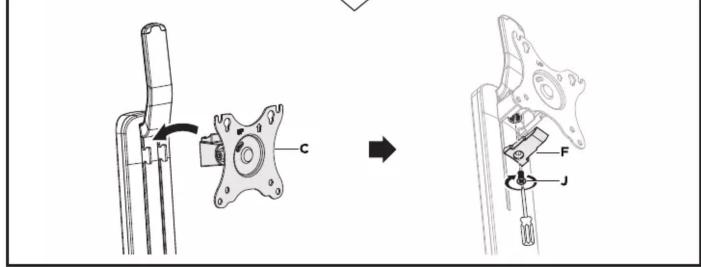

Technical diagram showing mechanical assembly with labeled parts C and F, including a directional arrow indicating transformation.

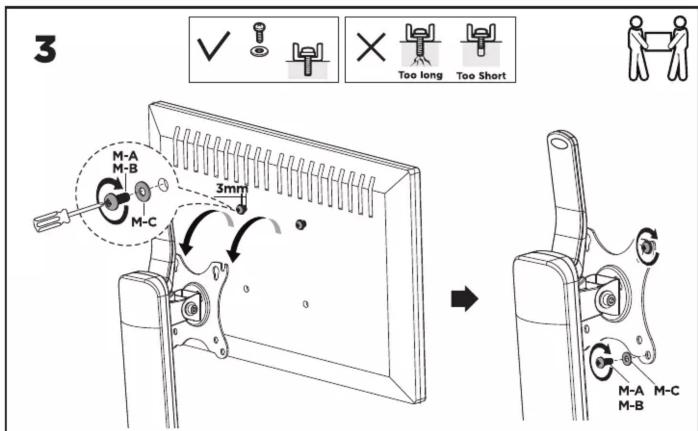

3 ✓ Too long Too Short M-A M-B 3mm M-C M-A M-C M-B

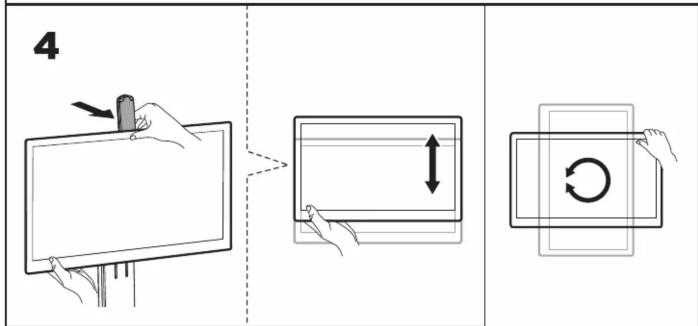

4

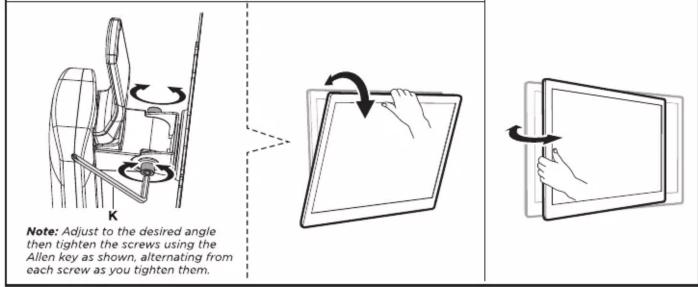

Note: Adjust to the desired angle then tighten the screws using the Allen key as shown, alternating from each screw as you tighten them.
