Type de produit	Kit d'éclairage RGB pour bureau
Marque	Thermaltake
Modèle	LUMI PLUS V2
Alimentation	Adaptateur secteur 5V, 5A
Consommation maximale	25 W
Nombre de ports LED	5 ports (chaque port supporte 1 bande principale + 3 bandes secondaires en mode 1)
Modes d'éclairage	3 modes sélectionnables via commutateur DIP
Commande	Commutateur DIP, bouton de réinitialisation (réinitialisation d'usine après 3 secondes)
Connectivité	USB 2.0 Type A vers Micro B pour connexion PC
Indicateur d'état	LED rouge (branchement USB non connecté au PC) / LED verte (connexion PC active)
Contenu de l'emballage	1 boîtier de contrôle, 1 bande LED RGB principale, 3 bandes LED RGB secondaires, 16 supports de montage, 1 adaptateur secteur 5V5A, 1 câble USB, 1 bande velcro
Matériaux	Plastique ABS, circuit imprimé
Dimensions du boîtier de contrôle	80 × 40 × 20 mm (estimation)
Poids total	Environ 300 g (estimation)
Installation	Fixer les bandes LED à l'aide des supports et du velcro, puis connecter au boîtier de contrôle
Entretien	Nettoyer les bandes et le boîtier avec un chiffon doux et sec
Compatibilité	PC avec port USB pour contrôle logiciel (non inclus)
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité ; installer les ferrites si fournies
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - LUMI PLUS V2 THERMALTAKE

Comment installer le kit LUMI PLUS V2 sur mon bureau?

Commencez par assembler les bandes LED sur les supports de montage (étape 1). Connectez ensuite la bande principale et les bandes secondaires entre elles (étape 2). Branchez le tout sur le boîtier de contrôle et reliez-le à l'adaptateur secteur et au PC via le câble USB (étape 3). Fixez les bandes sous le bureau à l'aide du velcro.

Comment changer le mode d'éclairage?

Utilisez le commutateur DIP situé sur le boîtier de contrôle pour sélectionner le mode souhaité. Le mode 1 (par défaut) utilise 5 ports avec 1 bande principale et 3 secondaires chacun. Le mode 2 utilise 4 ports actifs. Le mode 3 concentre tout sur le port 1.

Que faire si les lumières ne s'allument pas?

Vérifiez la connexion de l'adaptateur secteur et du câble USB. Assurez-vous que le boîtier de contrôle est bien alimenté (la LED d'état doit être allumée). Si la LED rouge est fixe, le PC n'est pas détecté ; si elle est verte, la connexion USB est active. Appuyez sur le bouton de réinitialisation pendant 3 secondes pour restaurer les paramètres d'usine.

Puis-je ajouter plus de bandes LED que celles fournies?

Le boîtier supporte jusqu'à 5 ports, chaque port pouvant accueillir 1 bande principale et 3 secondaires (mode 1). Vous pouvez donc étendre le système avec des bandes supplémentaires compatibles, mais assurez-vous de ne pas dépasser la puissance totale de 25 W.

Comment réinitialiser le contrôleur?

Maintenez enfoncé le bouton de réinitialisation pendant environ 3 secondes jusqu'à ce que la LED clignote en vert, puis relâchez. Le contrôleur redémarrera avec les paramètres d'usine par défaut.

Le kit est-il compatible avec mon PC?

Oui, le boîtier de contrôle se connecte via USB à un PC. Il nécessite un système d'exploitation compatible (Windows, Mac) et éventuellement un logiciel de contrôle RGB (non fourni). Le voyant vert indique une connexion réussie.

Que signifie la LED d'état?

La LED rouge fixe indique que le boîtier est sous tension mais non connecté au PC. La LED verte fixe signifie qu'il est connecté correctement. Si aucune LED n'est allumée, le boîtier n'est pas alimenté.

Comment nettoyer les bandes LED?

Utilisez un chiffon doux et sec pour dépoussiérer délicatement les bandes et le boîtier. Évitez les produits chimiques ou abrasifs qui pourraient endommager les composants électroniques.

Puis-je utiliser l'adaptateur secteur d'un autre appareil?

Non, utilisez exclusivement l'adaptateur fourni (5V, 5A) pour éviter tout risque de surtension ou d'endommagement. L'utilisation d'un adaptateur non conforme peut annuler la garantie.

Le kit est-il livré avec un logiciel?

Non, le logiciel de contrôle RGB n'est pas inclus. Vous devrez télécharger un logiciel compatible depuis le site de Thermaltake ou utiliser un logiciel tiers prenant en charge les protocoles RGB standard.

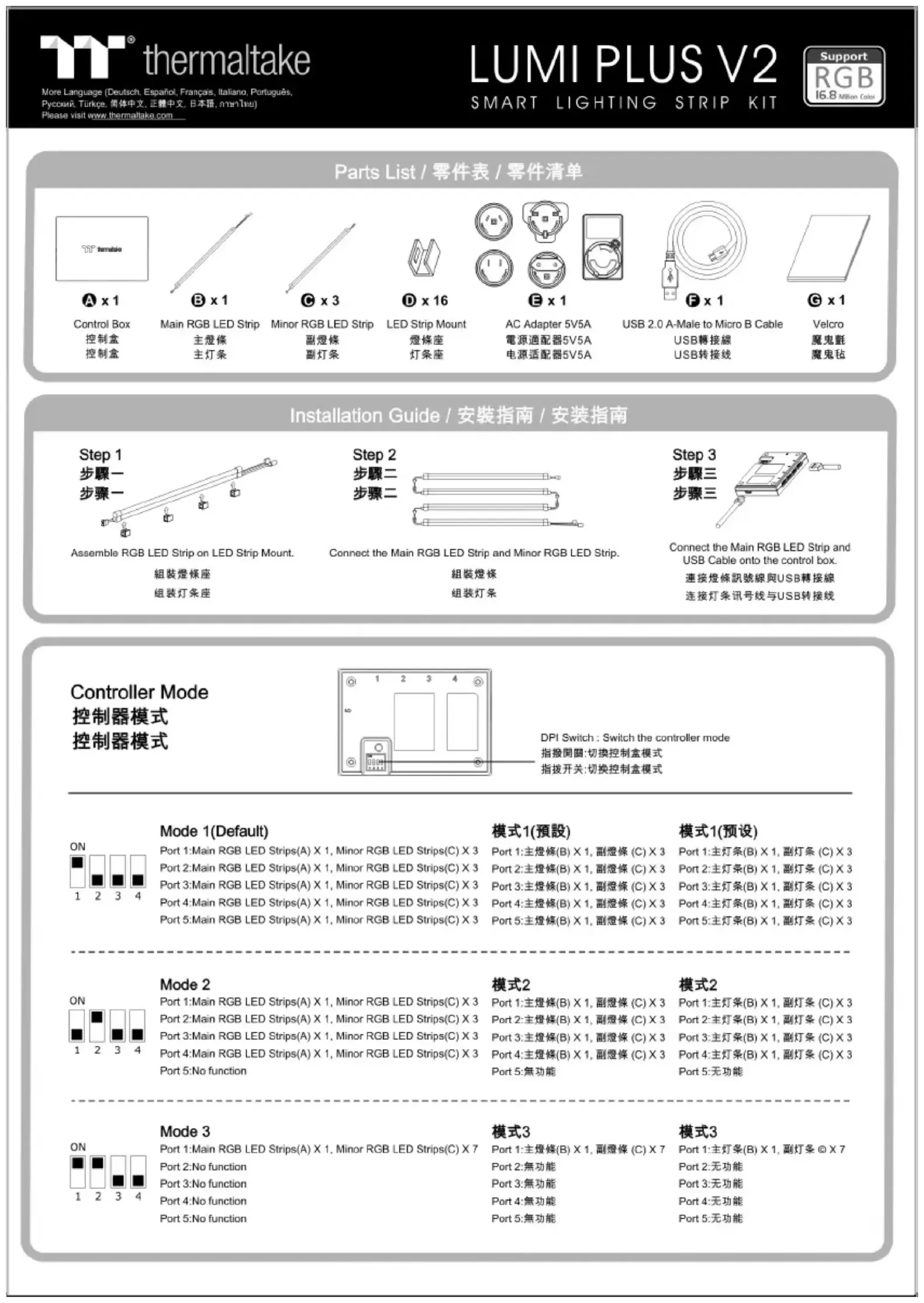

MODE D'EMPLOI LUMI PLUS V2 THERMALTAKE

Parts List / 零件表 / 零件清单

A x 1

Control Box

控制盒

控制盒

B x 1

Main RGB LED Strip

主燈條

主灯条

© x 3

Minor RGB LED Strip

副燈條

副灯条

D x 16

LED Strip Mount

燈條座

灯条座

E x 1

AC Adapter 5V5A

電源適配器5V5A

电源适配器5V5A

F x 1

USB 2.0 A-Male to Micro B Cable

USB轉接線

USB转接线

© x 1

Velcro

魔鬼艷

魔鬼毡

Installation Guide / 安装指南 / 安装指南

Step 1

Step 1 步骤一 步骤一

Assemble RGB LED Strip on LED Strip Mount.

組裝燈條座

组装灯条座

Step 2
步骤二
步骤二

Connect the Main RGB LED Strip and Minor RGB LED Strip.

組裝燈條

组装灯条

Step 3
步骤三
步骤三

Connect the Main RGB LED Strip and

USB Cable onto the control box.

連接燈條訊號線與USB轉接線

连接灯条讯号线与USB转接线

Controller Mode

控制器模式

控制器模式

1 2 3 4 MD

DPI Switch: Switch the controller mode

指撥開關:切換控制盒模式

指拨开关:切换控制盒模式

Mode 1(Default)

Port 1: Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 2:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 3:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 4:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 5:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

模式1(預設)

Port 1: 主燈條(B) X 1, 副燈條(C) X 3

Port 2: 主燈條(B) X 1, 副燈條(C) X 3

Port 3:主燈條(B) X 1,副燈條(C) X 3

Port 4: 主燈條(B) X 1, 副燈條(C) X 3

Port 5: 主燈條(B) X 1, 副燈條(C) X 3

模式1(预设)

Port 1: 主灯条(B) X 1, 副灯条(C) X 3

Port 2: 主灯条(B) X 1, 副灯条(C) X 3

Port 3:主灯条(B) X 1,副灯条(C) X 3

Port 4: 主灯条(B) X 1, 副灯条(C) X 3

Port 5: 主灯条(B) X 1, 副灯条(C) X 3

Mode 2

Port 1: Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 2:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 3:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 4:Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 3

Port 5: No function

模式2

Port 1: 主燈條(B) X 1, 副燈條(C) X 3

Port 2: 主燈條(B) X 1, 副燈條(C) X 3

Port 3: 主燈條(B) X 1, 副燈條(C) X 3

Port 4: 主燈條(B) X 1, 副燈條(C) X 3

Port 5:無功能

模式2

Port 1:主灯条(B) X 1,副灯条(C) X 3

Port 2: 主灯条(B) X 1, 副灯条(C) X 3

Port 3: 主灯条(B) X 1, 副灯条(C) X 3

Port 4: 主灯条(B) X 1, 副灯条(C) X 3

Port 5:无功能

Mode 3

Port 1: Main RGB LED Strips(A) X 1, Minor RGB LED Strips(C) X 7

Port 2: No function

Port 3: No function

Port 4: No function

Port 5: No function

模式3

Port 1: 主燈條(B) X 1, 副燈條(C) X 7

Port 2:無功能

Port 3:無功能

Port 4:無功能

Port 5:無功能

模式3

Port 1: 主灯条(B) X 1, 副灯条 © X 7

Port 2:无功能

Port 3:无功能

Port 4:无功能

Port 5:无功能

Reset Button : Restore default settings

重置按鈕:恢復出廠設定

重置按钮:恢复出厂设定

ID 1 2 3 4

Reset Button :

Restore default settings and reboot the controller.(Press and hold for three seconds until the LED flashes green)

重置按鈕：

控制盒回覆原廠設定參數並重啟控制盒(長按3秒後會閃爍綠燈LED，請立即放開)

重置按钮：

控制盒回复原厂设定参数并重启控制盒(长按三秒后闪烁绿灯LED,请立即放开)

Control Box Status Light

控制盒狀態燈

控制盒状态灯

Control box status light description:

1. The red light is always on, indicating normal operation, but it is not connected to the computer USB correctly.
2. The green light is always on, it means normal operation, and it is connected to the computer USB correctly.
3. No light, means no current action.

控制盒狀態燈說明：

1. 紅燈恆亮，表示正常動作，但沒有正確連接電腦USB
2. 線燈恆亮，表示正常動作，且正確連接電腦USB
3. 不亮，表示無正常動作

控制盒状态灯说明：

1. 红灯恒亮，表示正常动作，但没有正确连接电脑USB。
2. 绿灯恒亮，表示正常动作，且正确连接电脑USB。
3. 不亮，表示无正常动作。

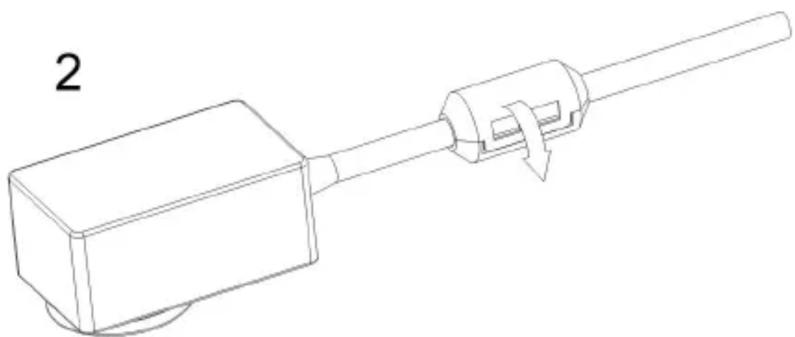

安裝鐵磁心：

如果你的包裝盒裡包含鐵磁心，請依照圖示安裝鐵磁心，以減少電磁波輻射干擾。

1. 打開鐵磁心。
2. 將線材放入鑼磁心內.
   3.關閉鑑磁心.

安装铁磁心：

如果你的包装盒里包含铁磁心，请依照图示安装铁磁心，以减少电磁波辐射干扰。

1. 打开铁磁心.
2. 将线材放入铁磁心内.
3. 关闭铁磁心。

1

Line drawing of a mechanical component with a shaft and housing, labeled with number 2 (no text or symbols on the diagram itself)
