CCGP89020ME - Connecteur réseau NEDIS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CCGP89020ME NEDIS au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Connecteur réseau |
| Marque | Nedis |
| Modèle | CCGP89020ME |
| Catégorie | Connecteur RJ45 femelle-femelle |
| Couleur | Argent |
| Matériau du blindage | Alliage de zinc |
| Matériau du boîtier | PC (polycarbonate) |
| Type de connecteur | RJ45 blindé |
| Norme | CAT7 / CAT6A |
| Type d'installation | Sans outil (toolless) |
| Compatibilité câble | Conducteurs solides et multibrins, 22-24 AWG |
| Résistance de contact | ≤ 20 mΩ |
| Résistance d'isolation | ≥ 500 MΩ à 100 V DC |
| Tension de tenue | 1000 V DC / 700 V AC RMS |
| Performances lien permanent | Conforme à ANSI/TIA/EIA 568 |
| Dimensions (L x l x H) | 72.83 x 14.46 x 15 mm (approx.) |
| Poids | 15 g (approx.) |
| Température de fonctionnement | -10 °C à +60 °C |
| Température de stockage | -40 °C à +70 °C |
| Durée de vie des contacts RJ45 | 750 insertions minimum |
| Durée de vie des contacts IDC | 250 insertions minimum |
| Certification | RoHS, REACH |
| Entretien | Nettoyer avec un chiffon sec non abrasif |
| Sécurité | Utiliser uniquement pour des connexions réseau basse tension |
| Pièces détachées | Aucune pièce détachable |
FOIRE AUX QUESTIONS - CCGP89020ME NEDIS
Comment installer ce connecteur sans outil ?
Dénudez le câble sur environ 2 cm, insérez les fils dans le connecteur selon le code couleur T568A/B, coupez l'excédent, puis enfoncez le boîtier métallique pour verrouiller les fils dans les contacts IDC.
Quels types de câbles sont compatibles ?
Le connecteur accepte les câbles à conducteurs solides ou multibrins de calibre 22 à 24 AWG.
Ce connecteur est-il adapté pour du CAT7 ?
Oui, il est conçu pour les performances CAT7 et est également compatible avec les normes CAT6A.
Quelles sont les dimensions exactes du connecteur ?
Les dimensions approximatives sont de 72.83 mm de longueur, 14.46 mm de largeur et environ 15 mm de hauteur.
Est-ce que ce connecteur est blindé ?
Oui, il est entièrement blindé avec un boîtier en alliage de zinc pour protéger contre les interférences électromagnétiques.
Quelle est la durée de vie du connecteur ?
Les contacts RJ45 supportent au moins 750 insertions et les contacts IDC au moins 250 insertions.
Comment nettoyer le connecteur ?
Utilisez un chiffon sec, non abrasif, pour essuyer délicatement la surface. N'utilisez pas de liquides ou de produits chimiques.
Est-il compatible avec les câbles CAT6A ?
Oui, il est certifié pour les performances CAT6A et répond à la norme ANSI/TIA/EIA 568.
Quelles précautions de sécurité dois-je prendre ?
Assurez-vous que l'équipement est hors tension avant l'installation. N'utilisez que pour des applications réseau basse tension.
Où puis-je trouver la notice complète ?
La notice est disponible gratuitement en PDF sur le site notice-facile.com ou sur le support de Nedis à l'adresse support.nedis.com.
Questions des utilisateurs sur CCGP89020ME NEDIS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Connecteur réseau au format PDF gratuitement ! Retrouvez votre notice CCGP89020ME - NEDIS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CCGP89020ME de la marque NEDIS.
MODE D'EMPLOI CCGP89020ME NEDIS
nedis
CAT 7 metal coupler
Patented


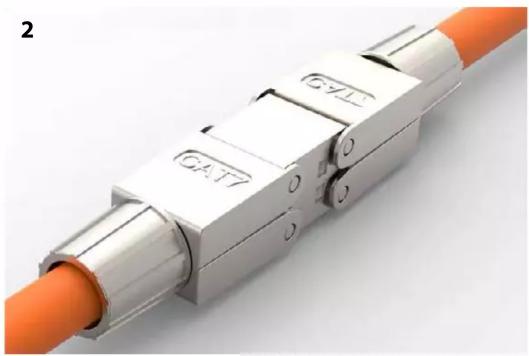

Metallic mechanical component with cylindrical and rectangular features, no visible text or symbolsCCGP89020ME


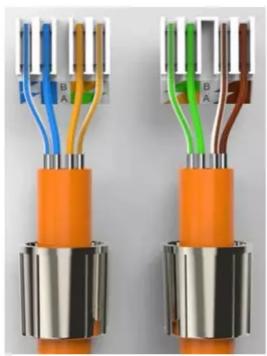

Close-up of two orange electrical connectors with various colored wires (blue, green, brown) and labeled terminals (no text or symbols visible)


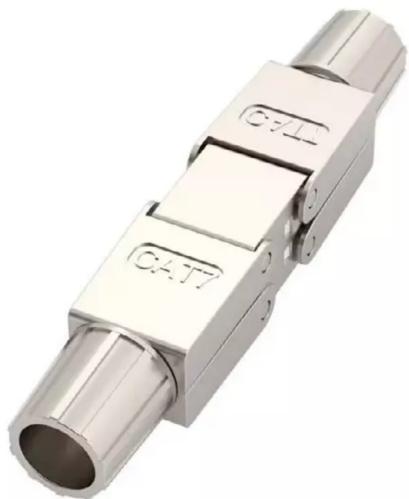

3D rendering of an orange cable connector with internal wiring and connectors (no text or symbols visible)


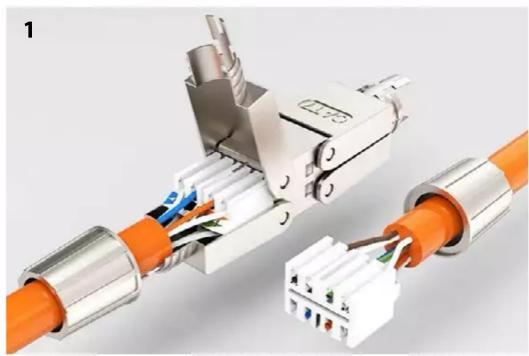

3D rendering of a mechanical connector with orange cable and metallic housing (no text or symbols visible)nedis
- CAT.6A SHIELDED TOOLLESS CONNECTOR
- COLOUR: SILVER
- ROHS, REACH COMPLIANT
CABLE MATCHED:
- SOILD AND STRANDED
- 22AWG/23AWG/24AWG
ELECTRICAL:
- CONTACT RESISTANCE: 20m OHM
- INSULATION RESISTANCE: <= 500M OHM @100 V DC
- WITHSTAND VOLTAGE: DC1000V AC700V RMSIMBH
- CAT6A PERMANENT LINK: CONFORM TO ANSI/TIA/EIA 5
ENVIRONMENTAL:
- STORAGE: -40^ / +70^
- OPERATION: -10^ / +60^
MECHANICAL:
- SHIELDED MATERIAL: ZINC ALLOY
- PLASTIC MATERIAL: NEW PC
- TERMINAL PINS: PHOSPHOR BRONZE, ZIN PLATING
- RJ45 CONTACT LIFE: 750 TIMES MIN
- IDC TERMINAL LIFE: 250 TIMES MIN
nedis
SHIELDED TOOLLESS CONNECTOR INSTRUCTION MANUAL
TAKE OF THE CABLE JACKET BY TOOL ABOUT 2CM
CUT AWAY THE EXTRA WIRES

