Type de produit	Enceinte coaxiale 2 voies
Marque	Pioneer
Modèle	TS-A523FH
Catégorie	Enceinte
Système de reproduction	Coaxial à 2 voies
Diamètre du haut-parleur de graves	129 mm
Diamètre du haut-parleur d'aigus	20 mm
Puissance continue (RMS)	55 W
Puissance musicale maximale	320 W
Sensibilité	88 dB (1 W/1 m) / 94 dB (1 W/0,5 m)
Bande passante	39 Hz à 49 kHz (-20 dB)
Impédance nominale	4 Ω
Diamètre de découpe	121 mm
Technologie du cône	IMPP renforcé de fibres d'aramide et de mica
Technologie de suspension	PFSS (Progressive Flex Suspension System) brevetée
Matériau du dôme d'aigus	Polyétherimide (PEI)
Concept sonore	Open & Smooth : réponse fluide et grande dispersion
Fonctions principales	Son puissant, distorsion faible, médiums et aigus clairs, écoute hors axe optimisée
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits chimiques
Sécurité	Ne pas toucher le fil flexible du haut-parleur ; ne pas modifier la plaquette de connexions ; éviter tout contact des fils avec des parties métalliques
Pièces détachées et réparabilité	Contacter le support Pioneer pour toute réparation ; ne pas expédier sans autorisation de retour
Informations générales	Garantie constructeur ; assistance téléphonique 800-421-1404 ; enregistrement sur http://www.pioneerelectronics.com

FOIRE AUX QUESTIONS - TS-A523FH PIONEER

Comment installer l'enceinte TS-A523FH dans ma voiture ?

Avant l'installation, lisez attentivement le manuel d'installation fourni. Veillez à respecter le diamètre de découpe de 121 mm. Assurez-vous que les fils et les bornes ne touchent aucune pièce métallique. Branchez l'enceinte après avoir consulté la notice de votre autoradio.

Quel est le diamètre de découpe nécessaire pour l'installation ?

Le diamètre de découpe requis est de 121 mm.

Quelle est l'impédance de l'enceinte et comment la connecter ?

L'impédance nominale est de 4 Ω. Connectez l'enceinte à un amplificateur ou autoradio compatible avec une charge de 4 Ω pour éviter tout risque de surchauffe.

Quelle puissance d'amplificateur est recommandée ?

L'enceinte supporte une puissance continue de 55 W RMS et une puissance musicale maximale de 320 W. Utilisez un amplificateur délivrant entre 20 et 100 W RMS par canal pour un fonctionnement optimal.

Comment nettoyer l'enceinte ?

Nettoyez l'enceinte avec un chiffon doux et sec. N'utilisez pas de produits chimiques, solvants ou nettoyants abrasifs qui pourraient endommager la surface.

L'enceinte est-elle compatible avec mon autoradio ?

L'enceinte est compatible avec la plupart des autoradios ayant une sortie de 4 Ω. Vérifiez la puissance de sortie de votre autoradio pour ne pas dépasser la puissance maximale de l'enceinte.

Que faire si le son est déformé ?

Vérifiez d'abord le niveau de volume : une distorsion peut apparaître si l'amplificateur est saturé. Assurez-vous également que les connexions sont correctes et que les haut-parleurs ne sont pas en contact avec des pièces métalliques. Réduisez les réglages de basses ou d'aigus si nécessaire.

Quelle est la garantie sur ce produit ?

La garantie est celle offerte par Pioneer conformément aux conditions générales. Pour les États-Unis et le Canada, contactez le service client au 800-421-1404. Conservez votre preuve d'achat.

Puis-je utiliser ces enceintes avec un caisson de basses ?

Oui, ces enceintes peuvent être utilisées en complément d'un caisson de basses. Elles restituent les fréquences médiums et aiguës, tandis que le caisson gère les graves. Assurez-vous que votre amplificateur dispose d'un filtre passe-haut.

Comment contacter le support Pioneer ?

Pour une assistance technique ou une réparation, contactez le Pioneer Customer Support Division au 800-421-1404 (États-Unis) ou visitez les sites http://www.pioneerelectronics.com et http://www.pioneerelectronics.ca.

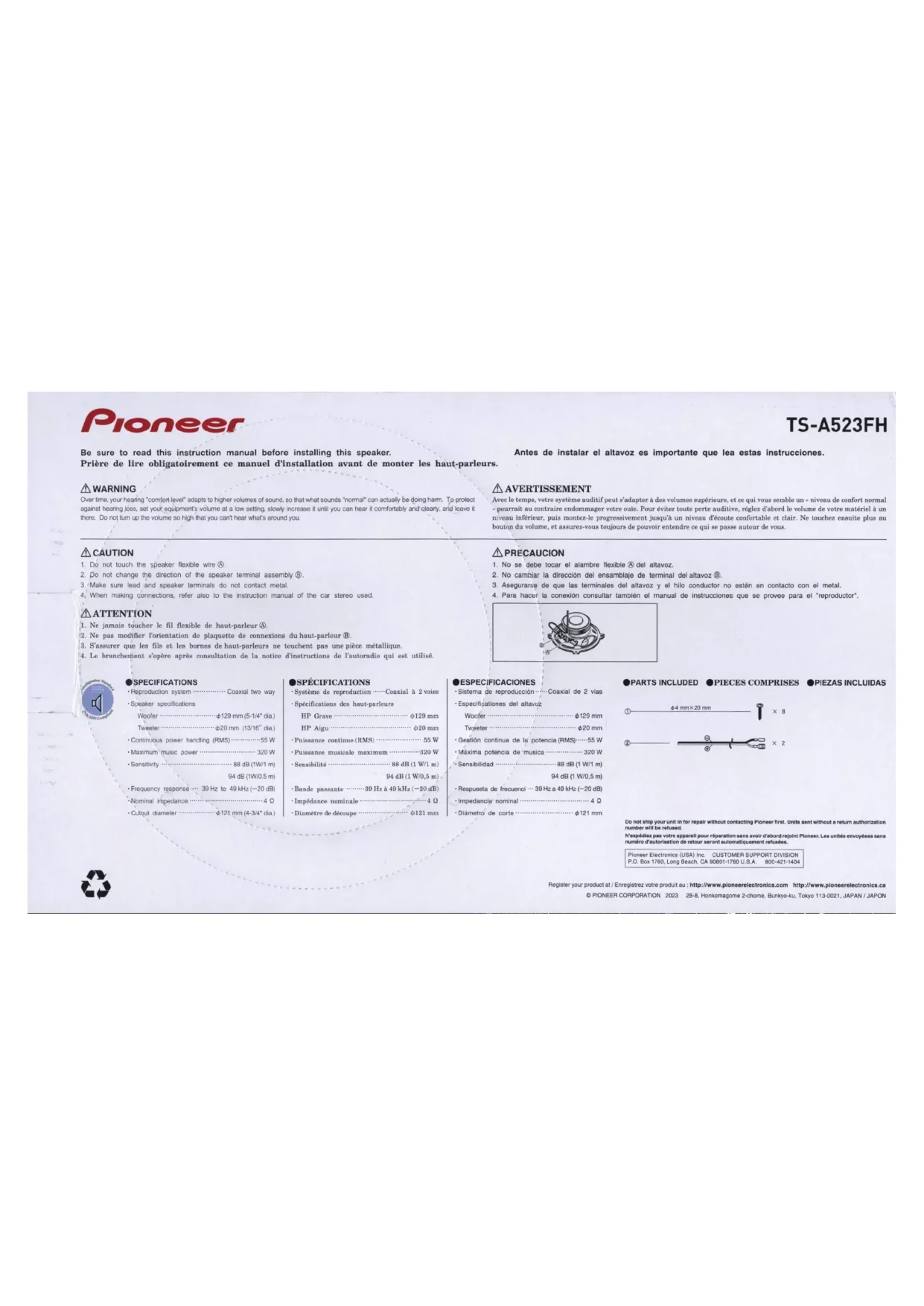

MODE D'EMPLOI TS-A523FH PIONEER

Prière de lire obligatoirement ce manuel d'installation avant de monter les haut-parleurs.

Avec le temps, votre système auditif peut s'adapter à des volumes supérieurs, et ce qui vous semble un - niveau de confort normal - pourrait au contraire endommager votre oule. Pour éviter toute perte auditive, règles d'abord le volume de votre matériel à un niveau inférieur, puis montez-le progressivement jusqu'à un niveau d'écoute confortable et clair. Ne touchez ensuite plus au bouten du volume, et assurez-vous toujours de pouvoir entendre ce qui se passe autour de vous.

CAUTION

1. Ne jamais toucher le fil flexible de haut-parleur Ⓐ.
2. Ne pas modifier l'orientation de plaquette de connexions du haut-parleur ⑧.
3. S'assurer que les fils et les bornes de haut-parleurs ne touchent pas une pièce métallique.
4. Le branchement s'opère après consultation de la notice d'instructions de l'autoradio qui est utilisé.

SPECIFICATIONS

• Système de reproduction ....Coaxial à 2 voies
  • Spécifications des haut-parleurs
  HP Grave 129 mm
  HP Aigu 20 mm
  • Puissance continue (RMS) 55 W
  • Puissance musicale maximum 320 W
  · Sensibilité 88 dB (1 W/1 m)
  94 dB (1 W/0.5 m)
• Bande passante ......39 Hz à 49 kHz (-20 dB)
  • Impédance nominale ...... 4 Q
  • Diamètre de découpe 0121 mm

ESPECIFICACIONES

Do not ship your unit in for repair without contacting Pioneer first. Units sent without a return authorization number will be refused.
N'expédiez pas votre appareil pour réparation sans avoir d'abord rejoint Pioneer. Les unités envoyées sans numéro d'autorisation de retour seront automatiquement refusées.

Pioneer Electronics (USA) Inc. CUSTOMER SUPPORT DIVISION P.O. Box 1760, Long Beach, CA 80801-1760 U.S.A. 800-421-1404

Register your product at / Enregistrez votre produit au : http://www.pioneerelectronics.com http://www.pioneerelectronics.ca

A-series speakers engineered to get loud, while maintaining smooth, low distortion sound
- Powerful and Loud sound - Smooth frequency response and sound dispersion for superior off-axis listening
- Clear mids and highs with low distortions
Haut-parleurs de la série A conçus pour être puissants, tout en conservant un son doux et une distorsion basse
- Réponse en fréquence fluide avec grande dispersion pour une meilleure écoute hors axe
- Des médiums et des aigus clairs et de faibles distorsions

shining prior 4. 2. 3.

TS-A523FH

2-WAY SPEAKER

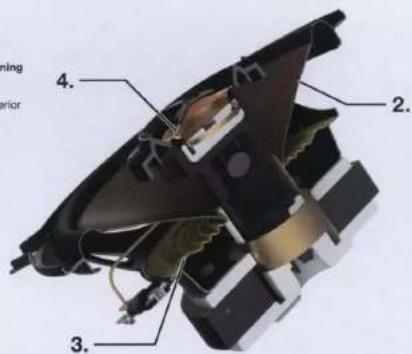

FEATURES

1. Concept sonore OPEN & SMOOTH offre une réponse en fréquence fluide et une grande dispersion pour une meilleure écoute hors axe
2. Cône IMPP renforcé de libre d'aramide et de mica offre une réponse rapide et des basses précises
3. La PFSS (Progressive Flex Suspension System) équilibre entre basses profondes et haute puissance *Technologie brevetée
4. Dôme en polyétherimide (PEI) fournit des médiums et des aigus clairs et de faibles distorsions

CarSoundFit

Car Sound Simulator Application for more in-car sound experience. Application Car Simulator pour plus d'expérience sonore dans la voiture.

Pioneer

INSTALLATION FIT GUIDE / RÉFÉRENCES D'INSTALLATION (For information about specific vehicles applications / Pour plus d'informations sur les intégrations spécifiques aux véhicules)

http://www.pioneer-carglobal.com/speakerfitting-Aseries1_dr2

TS-A523FH

HP 2 VOIES

Liste produits voiture

Here!

lci!
