Type de produit	Enceinte 4 voies coaxiale
Marque	Pioneer
Modèle	TS-A1681F
Diamètre de découpe	144 mm
Diamètre externe	180 mm
Haut-parleur grave	165 mm
Haut-parleur médium	42 mm
Haut-parleur aigu	11 mm
Haut-parleur super-aigu	11 mm
Puissance continue (RMS)	80 W
Puissance musicale maximale	350 W
Sensibilité	91 dB (1 W/1 m)
Bande passante	35 Hz à 29 kHz (-20 dB)
Impédance nominale	4 Ω
Technologie du cône	IMPP renforcé carbone et mica
Technologie du tweeter	Dôme en polyetherimide (PEI)
Concept sonore	Open & Smooth, faible distorsion
Adaptation d'installation	Multi-Fit pour flexibilité et performances acoustiques
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Réglage progressif du volume pour éviter les lésions auditives
Installation	Consulter la notice de l'autoradio, éviter le contact des fils avec des parties métalliques

FOIRE AUX QUESTIONS - TS-A1681F PIONEER

Quelles sont les dimensions de l'enceinte Pioneer TS-A1681F ?

Le diamètre externe est de 180 mm, et le diamètre de découpe requis est de 144 mm. La profondeur de montage n'est pas spécifiée, mais pour une installation standard, prévoyez environ 65 mm.

Quelle est la puissance maximale supportée par cette enceinte ?

La puissance musicale maximale est de 350 W, tandis que la puissance continue RMS est de 80 W. Assurez-vous que votre amplificateur ou autoradio délivre une puissance adaptée pour éviter d'endommager l'enceinte.

Cette enceinte est-elle compatible avec ma voiture ?

Pioneer fournit un guide d'installation pour de nombreux modèles (Audi A3, Chevrolet Equinox, Ford Fusion, Honda Civic, etc.). Consultez la liste dans la notice ou le site Pioneer pour vérifier la compatibilité avec votre véhicule.

Comment installer correctement l'enceinte TS-A1681F ?

Suivez le mode d'emploi fourni : découpez un trou de 144 mm, fixez l'enceinte avec les adaptateurs Multi-Fit inclus, puis connectez les fils en respectant la polarité. Ne touchez pas le fil flexible du haut-parleur et isolez bien les connexions.

Quels types de haut-parleurs composent cette enceinte 4 voies ?

Elle est constituée d'un haut-parleur de graves de 165 mm, d'un médium de 42 mm, d'un tweeter de 11 mm et d'un super-tweeter de 11 mm, offrant une réponse en fréquence étendue de 35 Hz à 29 kHz.

Quelle est l'impédance de l'enceinte et comment la connecter ?

L'impédance nominale est de 4 Ω. Connectez-la à une sortie d'amplificateur ou d'autoradio adaptée (généralement 4 Ω). Évitez de brancher plusieurs enceintes en parallèle si l'impédance totale devient trop basse.

Comment entretenir l'enceinte Pioneer TS-A1681F ?

Nettoyez-la avec un chiffon doux et sec. Évitez les produits chimiques ou l'eau. Vérifiez régulièrement que les connexions sont propres et serrées. Protégez-la de l'humidité excessive.

Quelle est la technologie utilisée pour le cône et le tweeter ?

Le cône utilise la technologie IMPP renforcée de carbone et de mica pour une réponse rapide et des basses précises. Le tweeter et le super-tweeter sont en polyetherimide (PEI) pour des aigus clairs et une faible distorsion.

Y a-t-il des précautions audio à prendre lors de l'utilisation ?

Oui, Pioneer recommande de régler le volume progressivement pour éviter les lésions auditives. Commencez à un niveau bas, montez jusqu'à un niveau confortable, et ne dépassez pas ce seuil. Assurez-vous d'entendre les bruits extérieurs.

Puis-je utiliser ces enceintes avec un amplificateur externe ?

Oui, elles sont conçues pour une utilisation avec un amplificateur externe. Assurez-vous que la puissance RMS de l'amplificateur est compatible (80 W par canal) et que l'impédance correspond (4 Ω). Les adaptateurs Multi-Fit facilitent l'installation.

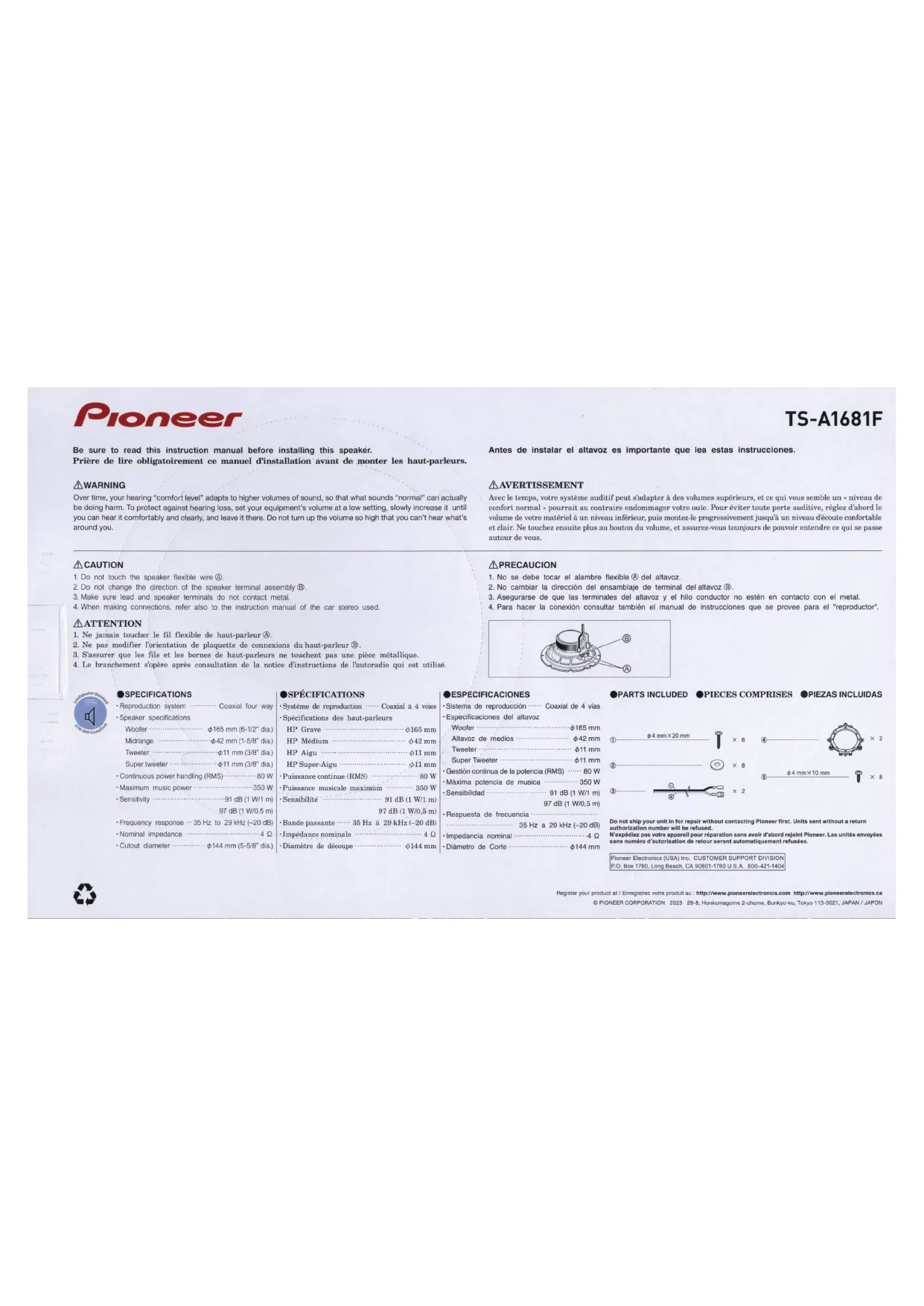

MODE D'EMPLOI TS-A1681F PIONEER

Prière de lire obligatoirement ce manuel d'installation avant de monter les haut-parleurs.

WARNING

Avec le temps, votre système auditif peut s'adapter de des volumes supérieurs, et ce qui vous semble un « niveau de confort normal » pourrait au contraire endommager votre ouie. Pour éviter toute perte auditive, réglez d'abord le volume de votre matériel à un niveau inférieur, puis montez-le progressivement jusqu'à un niveau d'écoute confortable et clair. Ne touchez ensuite plus au bouton du volume, et assurez-vous tounjours de pouvoir entendre ce qui se passe autour de vous.

CAUTION

1. Ne jamais toucher le fil flexible de haut-parleur Ⓐ
2. Ne pas modifier l'orientation de plaquette de connexions du haut-parleur Ⓗ.
3. S'assurer que les fils et les bornes de haut-parleurs ne touchent pas une pièce métallique.
4. Le branchement s'opère après consultation de la notice d'instructions de l'autoradio qui est utilisé.

PRECAUCION

·Système de reproduction —— Coaxial à 4 voies
·Spécifications des haut-parleurs
HP Grave	165 mm
HP Médium	42 mm
HP Aigu	11 mm
HP Super-Aigu	11 mm
·Puissance continue (RMS)	80 W
·Puissance musicale maximum	350 W
·Sensibilité	91 dB (1 W/1 m)
	97 dB (1 W/0,5 m)
·Bande passante	35 Hz à 29 kHz (-20 dB)
·Impédance nominale	4 Ω
·Diamètre de découpe	144 mm

ESPECIFICACIONES

Do not ship your unit in for repair without contacting Pioneer first. Units sent without a return authorization number will be refused. N'expédiez pas votre appareil pour réparation sans avoir d'abord rejoint Pioneer. Les unités envoyées sans numéro d'autorisation de retour seront automatiquement refusées.
Pioneer Electronics (USA) Inc. CUSTOMER SUPPORT DIVISION P.O. Box 1760, Long Beach, CA 90801-1780 U.S.A. 800-421-1404

Register your product at / Enregistrez votre produit au ; http://www.pioneerelectronics.com http://www.pioneerelectronics.ca

A-series speakers engineered to get loud, while
maintaining smooth, low distortion sound
- Powerful and Loud sound
- Smooth frequency response and sound dispersion for
superior off-axis listening
- Clear mids and highs with low distortions
(3) 通过上述程序，将操作步骤如下：
Haut-parleurs de la série A conçus pour être puissants,
tout en conservant un son doux et une distorsion basse
- Son fort et puissant
- Réponse en fréquence fluide avec grande dispersion
pour une meilleure écoute hors axe
- Des médiums et des aigus clairs et de faibles distorsions

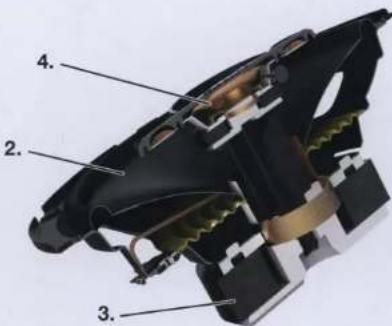

1. Concept sonore OPEN & SMOOTH offre une réponse en fréquence
   fluide et une grande dispersion pour une meilleure écoute hors axe
2. Cône IMPP renforcé de carbone et de mica offre une réponse
   rapide et des basses précises
3. Conception optimisée du moteur symétrique avec grand aimant
   reproduit un son fort et puissant
4. Cise en naphthalomide (PEI) pourit des minfume et des vigues
5. Cone en polyetherimide (PEI) clairs et de faibles distorsions
6. Adenstature Multi-Eit augmentant la flexibilité d'installation tout en
7. Adaptation Multi-Fit augmentant la flux de améliorant les performances acoustiques

TS-A1681F

4-WAY SPEAKER

CarSoundFit

Car Sound Simulator Application for more in-car sound experience. Application Car Simulator pour plus d'expérience sonore dans la voiture.

Pioneer

● EXAMPLE OF COVERAGE

● EXEMPLE DE COUVERTURE

MAKE / FAIRE	MODEL / MODELE
AUDI	A3
CHEVROLET	EQUINOX / CRUZE
CITROEN	C1
FORD	FUSION / FIESTA
HONDA	CIVIC
HYUNDAI	CRETA / TUCISON
MARUTI SUZUKI	BALENO / VITARA BREZZA
NISSAN	ROGUE / QASHQAI
OPEL	ASTRA / CORSA
PEUGEOT	208 / 308
RENAULT	CAPTUR / CLIO
SEAT	LEON
ŠKODA	OCTAVIA
TOYOTA	RAV4 / 4RUNNER
VOLKSWAGEN	GOLF MK7 / TTIGUAN

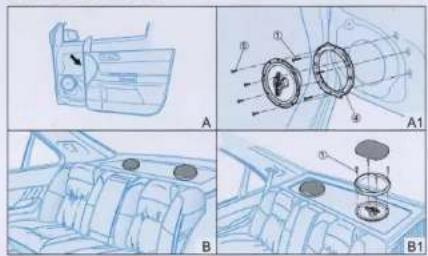

● HOW TO INSTALL

● MODE D'INSTALLATION

TS-A1681F

HP 4 VOIES

INSTALLATION FIT GUIDE

RÉFÉRENCES D'INSTALLATION

d'informations sur les intégrations spécifiques aux véhicules

http://www.pioneer-cereglobal.com/speakerfitting-Asaries!

DIMENSIONS

DIMENSIONS

φ180 (7-1/8 Dis) φ4.5 (2/18 Dis) Power/Total φ180 (7-1/8 Dis)

mm (in.)

Pioneer

TS-A1681F
