WXF112 - Alimentation USB HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation USB encastrable
Marque	Hager
Modèle	WXF112
Tension d'entrée	230 V ~ 50/60 Hz
Courant d'entrée	0,2 A
Tension de sortie	5,0 VCC
Courant de sortie max.	3,0 A
Puissance de sortie	15,0 W
Consommation hors charge	71 mW
Rendement moyen	74,1 %
Rendement à faible charge (10%)	83,3 %
Température de fonctionnement	-5 à +35 °C
Température de stockage	-20 à +70 °C
Indice de protection	IP20, IK04
Capacité de raccordement	1 x 2,5 mm² ou 2 x 1,5 mm²
Protection ligne requise	10 A
Type de montage	Encastrement (boîte d'encastrement)
Nombre de ports USB	1
Compatibilité périphériques	Téléphones mobiles, lecteurs MP3, consoles portables
Nettoyage	Avec un chiffon sec, sans alcool, huile ou solvant
Précautions d'installation	Réalisée par du personnel qualifié, suivant normes électriques locales

FOIRE AUX QUESTIONS - WXF112 HAGER

Comment installer l'alimentation USB Hager WXF112 ?

L'installation doit être réalisée par un professionnel qualifié. Insérez le produit dans le support, puis les fils, serrez les bornes à vis, placez le tout dans la boîte d'encastrement, fixez avec les vis et ajoutez la plaque décorative. Rétablissez le courant après installation.

Quels appareils puis-je charger avec cette alimentation ?

L'alimentation est compatible avec les téléphones mobiles, lecteurs MP3 et consoles portables via un câble USB standard.

Quelle est la puissance de sortie maximale ?

La puissance de sortie maximale est de 15,0 W (5,0 VCC, 3,0 A max).

Puis-je installer ce produit à l'extérieur ?

Non, le produit n'est pas adapté à une installation en extérieur. Il est conçu pour un usage intérieur uniquement.

Comment nettoyer l'alimentation USB ?

Utilisez un chiffon sec. Ne pas utiliser d'alcool, d'huile ou de solvant, car ils pourraient endommager le produit.

Que faire en cas de surcharge ou court-circuit ?

Les surcharges, décharges électriques et court-circuits peuvent endommager le produit. Vérifiez que la puissance absorbée des périphériques ne dépasse pas les valeurs spécifiées (15 W) et que le circuit est protégé par un disjoncteur de 10 A.

Puis-je connecter plusieurs chargeurs USB en sortie ?

Non, ne connectez pas la sortie du produit avec d'autres sorties de chargeurs USB. Cela pourrait causer des dysfonctionnements.

Quelle section de câble utiliser pour l'installation ?

Utilisez un câblage de 1,5 mm² ou 2,5 mm² avec une protection de ligne de 10 A.

Quelles sont les conditions de température de fonctionnement ?

La température de fonctionnement est comprise entre -5°C et +35°C. La température de stockage est de -20°C à +70°C.

Puis-je installer un transformateur de sécurité dans la même boîte ?

Non, les transformateurs de sécurité ne sont pas autorisés dans la même boîte d'encastrement que l'alimentation USB.

MODE D'EMPLOI WXF112 HAGER

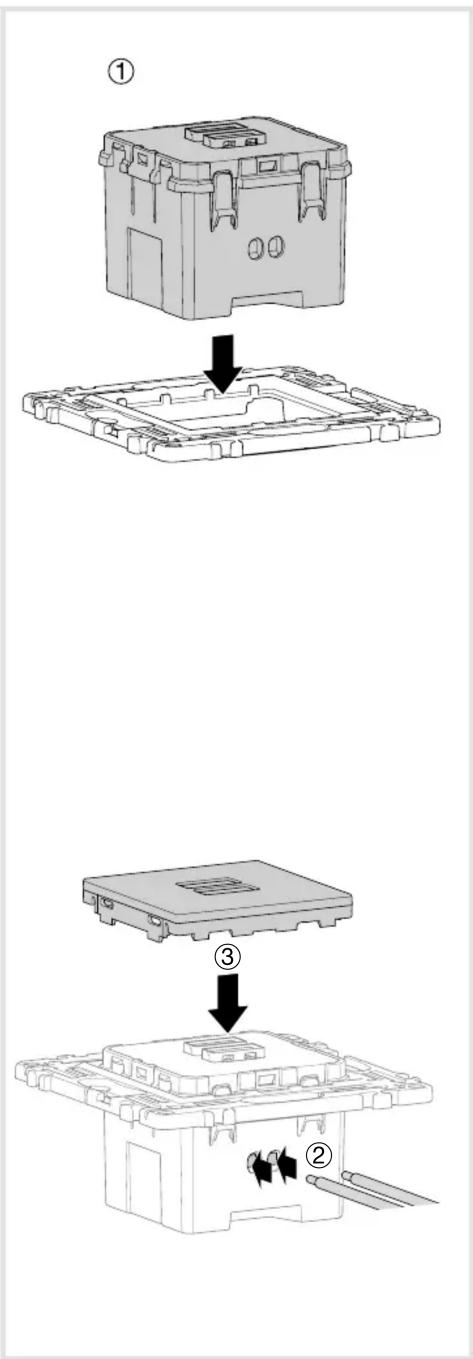

Schéma d'installation Installation diagramm

Périphériques USB compatible

Téléphones mobile, lecteurs MP3, consoles portable.

Installation

Les produits sont livrés avec les différents parties séparées.

① Insérer le produit dans le support.

② Insérer les fils.

③ Serrer les bornes à vis.

Note:

Ne pas tourner le produit différemment des dessins.

④ Entrer le produit dans la boîte d'encastrement et fixer le à l'aide des vis. Compléter l'installation en ajoutant la plaque décorative. Quand tout est finalisé, rétablir le courant.

Précautions d'utilisation

• La puissance (et la tension) absorbée des périphériques connectées ne doit pas excéder les valeurs spécifiés.
• Les surcharges, décharges électriques et court-circuit peuvent endommager le produit.
• Ne pas connecter la sortie du produit avec d'autres sorties de chargeurs USB.
• Des câbles USB trop long peuvent empêcher la conformité. la longueur maximum de câbles dépend du type de câble et du périphérique connecté.
• Ne pas nettoyer avec de l'alcool, de l'huile ou du solvant. Utiliser simplement un chiffon sec.

Precautions d'installation

• L'installation devra être réalisé en conformité avec les normes électriques en vigueur dans le pays où le produit installée. L'installation devra être assuré avec un câblage de 1,5 mm² ou 2.5mm² et une protection de ligne de 10A.
• Les transformateurs de sécurité ne sont pas autorisés dans la même boîte d'encastrement.
• L'installation et la maintenance doivent être réalisées par du personnel qualifié.
• Le produit n'est pas approprié à une installation en extérieur.
• Les décharges électriques peuvent endommager le produit. Avant l'installation vérifier le circuit afin d'éliminer toute cause possible de ces phénomènes.
• Pour assurer un volume d'air adéquat, seul un produit additionnel pourra être installé dans la même boîte d'encastrement. Cette équipement devra utiliser des puissances raisonnable.

Caracteristiques techniques Technical specifications

Entrée Input		230V~50/60Hz 0.2A
Puissance de sortie	Output power	15,0 W
Sortie	Output	5,0VDCTotal max. 3,0A
Consommation électrique hors charge	No-load power consumption	71 mW
No-load power consumption	Efficiency at low load (10 %)	83,3 %
Rendement à faible charge (10%)	Average active efficiency	74,1 %
Temperature de stockage	Storage temperature	-20 +70°C
Temperature de fonctionnement	Operating temperature	-5 +35°C
Indices de protection	Protection degree	IP20, IK04
Capacité de raccordement	Connection capacity	1 x 2.5 mm ^2 2 x 1.5 mm ^2
