WXF228 - Prise réseau Ethernet HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise réseau Ethernet (connecteur RJ45)
Marque	Hager
Modèle	WXF228
Catégorie	Prise réseau Ethernet
Normes	ISO 11801 éd. 2.0, EN 50173
Compatibilité connecteurs	RJ45, RJ11, RJ12
Type de connexion	Contacts auto-dénudants sans outil
Code couleur	EIA/TIA 568 A et B
Catégorie de performance	Catégorie 6 (Classe E à 250 MHz) et Catégorie 6a (Classe Ea à 500 MHz)
Fréquence maximale	500 MHz (Catégorie 6a)
Grade TV/SAT compatible	Grade 2 (Catégorie 6) et Grade 3 (Catégorie 6a)
Type d'installation	Coffret VDI
Utilisation	Réseaux Ethernet haut débit, TV/SAT
Couleur	Blanc
Matériau	Plastique ABS
Température de fonctionnement	-20 °C à +60 °C
Dimensions (L x l x H)	Environ 20 x 20 x 30 mm (format keystone)
Poids	Environ 20 g
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Aucune spécifique (usage normal)
Accessoires fournis	Aucun

FOIRE AUX QUESTIONS - WXF228 HAGER

Quels types de connecteurs sont compatibles avec la prise WXF228 ?

La prise est compatible avec les connecteurs RJ45, RJ11 et RJ12.

La connexion nécessite-t-elle un outil spécifique ?

Non, les contacts sont auto-dénudants et permettent une connexion sans outil.

Quels sont les codes de couleur disponibles ?

La prise supporte les codes de couleur normalisés EIA/TIA 568 A et B.

Le modèle WXF228 est-il adapté à la TV/SAT ?

Oui, il est compatible avec les signaux TV/SAT de Grade 2 (Catégorie 6) et Grade 3 (Catégorie 6a).

Quelle est la différence entre la Catégorie 6 et la Catégorie 6a ?

La Catégorie 6 offre une fréquence de 250 MHz (Classe E) tandis que la Catégorie 6a atteint 500 MHz (Classe Ea), offrant de meilleures performances pour les hauts débits.

Peut-on utiliser cette prise dans un coffret VDI ?

Oui, la prise est conçue pour une installation dans un coffret VDI (Voix, Données, Images).

Quelle est la norme de la prise WXF228 ?

Elle est conforme aux normes ISO 11801 éd. 2.0 et EN 50173.

Comment nettoyer la prise ?

Utiliser un chiffon sec et doux pour nettoyer la surface. Éviter tout produit chimique.

Quels modèles sont similaires au WXF228 ?

Les modèles WXF226, WXF232 et WXF233 font partie de la même gamme.

Quelle est la durée de garantie ?

La prise bénéficie d'une garantie légale de 2 ans.

MODE D'EMPLOI WXF228 HAGER

:hager

Technical line drawing of a mechanical or electrical component with no visible text or symbols

RJ45

Cat. 6 STP
Cat. 6a STP

WXF226, WXF228, WXF232, WXF233

gallery

Moteur	90° 45°		Type d'installation	Coffret VDI
Cat 6 STP	WXF226	WXF232	Grade 2 TV/SAT	Grade 2 TV/SATTN305, TN306, TN405
Cat 6a STP	WXF228	WXF233	Grade 3 TV/SAT	Grade 3 TV/SATTN415, TN425, TN435

Caractéristiques techniques	Technical specifications	Technische Daten
- Conforme aux normes: ISO 11801 éd. 2.0, EN 50173.- Compatible RJ45, RJ11 et RJ12.- Contacts auto-dénudants sans outil.- Code de couleur normalisé : EIA/TIA 568 A&B.- Catégorie 6 : Classe E à 250 MHz (Compatible grade 2 TV/SAT)- Catégorie 6a : Classe Ea à 500 MHz (Compatible grade 3 TV/SAT)	- Compliance with the standards: ISO 11801 ed 2.0, EN 50173.- Compatible RJ45, RJ12 & RJ11.- Perforation of insulation, without a tool.- Colour code std EIA/TIA 568 A&B.- Category 6: Class E at 250 MHz.- Category 6a: Class Ea at 500 MHz.	- Gemäß Normen: ISO 11801 ed 2.0, EN 50173.- Kompatibel RJ45, RJ12 und RJ11.- Anschluss mit Schneidklemmen, ohne Werkzeug.- Farbe Code nach EIA/TIA 568 A&B.- Kategorie 6: Klasse E 250 MHz- Kategorie 6a: Klasse Ea 500 MHz.
Especificaciones técnicas	Características técnicas	Характнристика́
- Conforme a las normas: ISO 11801 ed. 2.0, EN 50173.- Compatible RJ45, RJ12 y RJ11.- Contactos por inserción (sin herramienta).- Código de color normalizado EIA/TIA 568 A y B.- Categoría 6: Clase E 250 MHz.- Categoría 6a: Clase Ea 500 MHz.	- Conforme com as normas: ISO 11801 ed. 2.0, EN 50173.- Compativel com RJ45, RJ12 e RJ11.-Contactosauto-desnudantes sem ferramenta.- Código de cores normalizado EIA/TIA 568 A y B.- Categoría 6: Clase E até 250 MHz.- Categoría 6a: Clase E até 500 MHz.	- Упакúouv ста прóтупа: ISO 11801 екб. 2.0, EN 50173.- Συμβατές με φις RJ45, RJ12 και RJ11.- Σύνδεση χωρίς εργαλεία για απογύμνωση.- Χρωματικός κώδικας EIA/ TIA 568 A&B.- Катнγορία 6 Class E στα 250 MHz.- Катнγορία 6a Class Ea στα 500 MHz.

Technical line drawing of a dual-chamber electrical switch or panel assembly (no text or symbols)

Diagram illustrating a waste sorting mechanism with labeled components and directional arrows indicating recycling or disposal.

Cross-sectional diagram of an electronic device showing internal components and a directional arrow (no text or symbols)

Exploded view diagram of a mechanical assembly (no text or symbols visible)

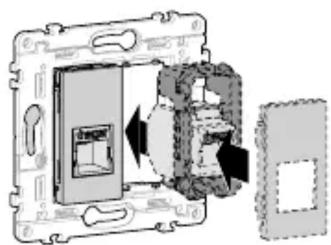

Diagram of an electrical switchgear assembly showing internal components and mounting bracket (no text or labels)

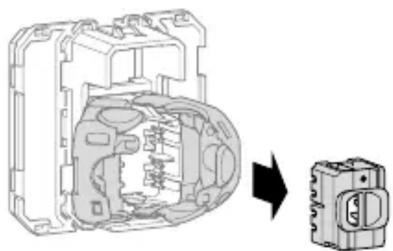

Mechanical assembly diagram showing internal components with directional arrows (no text or labels)

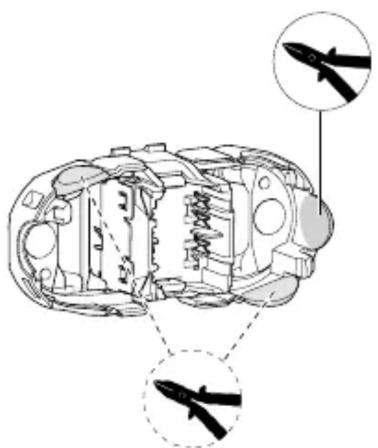

Diagram showing a mechanical assembly with internal components and an external component, no text or symbols present.

Two mechanical components: a cylindrical component with a base and a ring-shaped ring (no text or symbols visible)

①

②

③

Cross-sectional diagram of a cable with internal components and a magnified inset showing a pair of scissors (no text or labels)

⑤

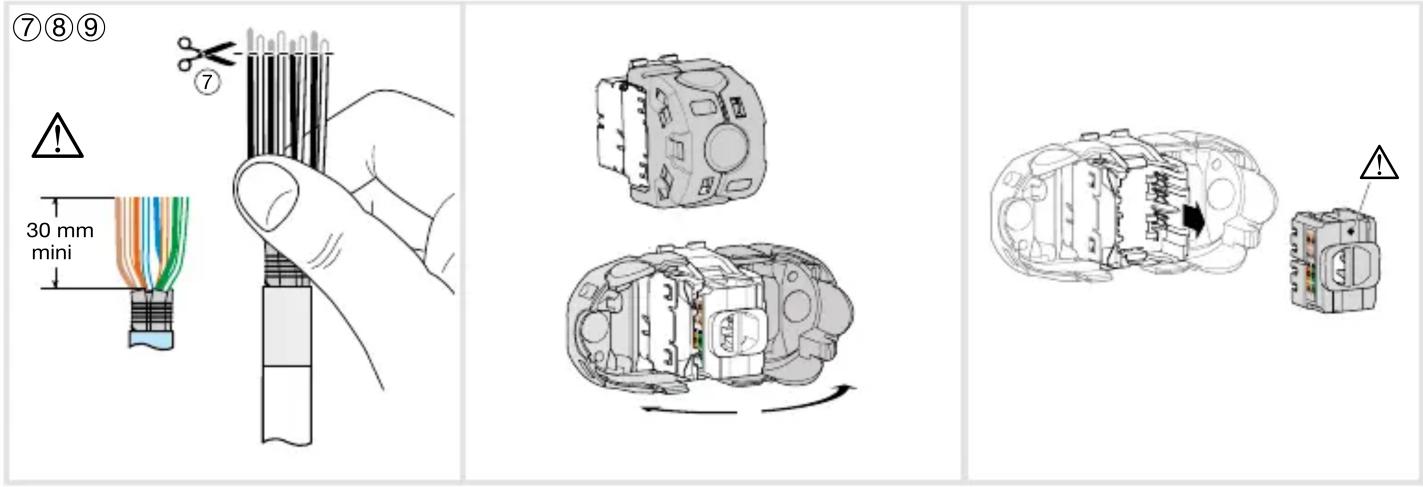

⑩

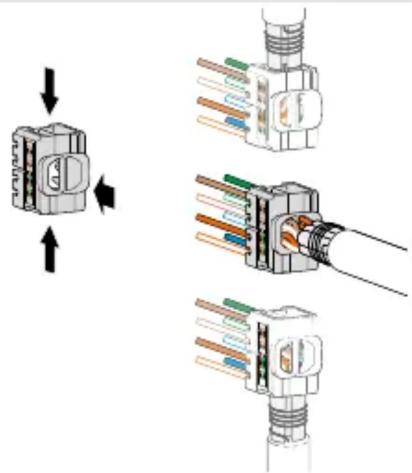

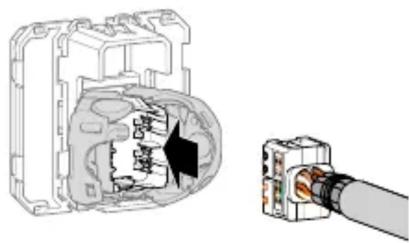

Diagram showing three stages of a cable connector assembly with color-coded wires and connectors

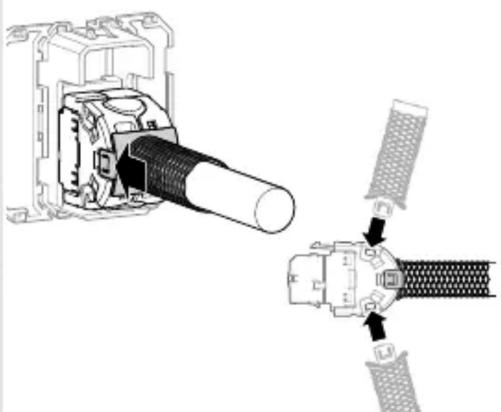

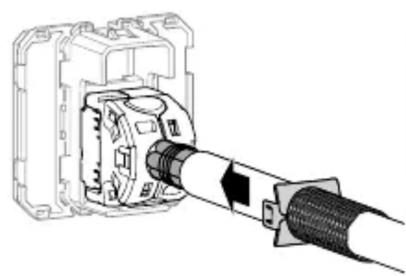

⑪

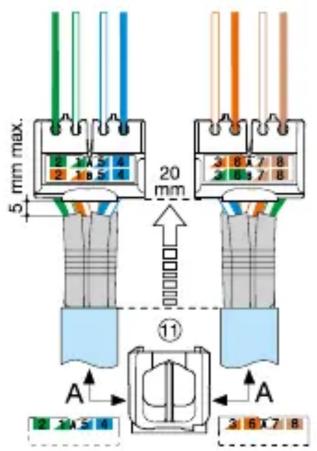

5 mm max. 20 mm 11 A A 2 3 4 5 6 7 8 2 3 4 5 6 7 8

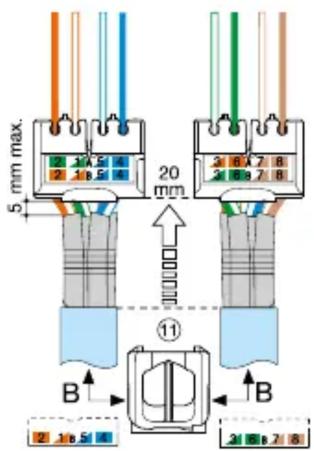

5 mm max. 20 mm 11 B B 2 1a 5 1 2 1b 5 1 2 1c 5 1 2 1d 5 1 2 1e 5 1 2 1f 5 1 2 1g 5 1

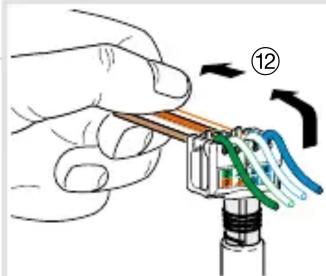

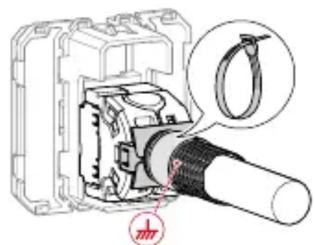

Diagram showing a hand holding a cable with labeled component ⑫, illustrating electrical wiring or installation steps.
