Marque	Hager
Modèle	WXF602
Type de produit	Voyant de signalisation à LED
Couleur d'éclairage	Rouge + vert
Nombre de LED	4
Alimentation	230 V~, 50/60 Hz
Puissance consommée par couleur	Max. 0,5 Watt
Raccordement unifilaire	2,5 mm²
Température ambiante	-15 °C à +40 °C
Indice de protection	IP20 (estimation)
Dimensions (L x H x P)	Environ 45 x 45 x 25 mm (estimation)
Poids	Environ 50 g (estimation)
Installation	Par électricien qualifié, hors tension
Utilisation	Signalisation intérieure, non dimmable
Entretien	Nettoyer avec un chiffon doux sec
Sécurité	Déconnecter l'alimentation avant intervention
Réparabilité	Aucune pièce réparable par l'utilisateur
Garantie	2 ans (selon revendeur)
Normes	CE, conformité européenne

FOIRE AUX QUESTIONS - WXF602 HAGER

Comment installer le voyant LED WXF602 ?

L'installation doit être réalisée par un électricien qualifié. Couper l'alimentation secteur, puis raccorder l'appareil à une tension alternative 230 V~, 50/60 Hz. Respecter les consignes de sécurité.

Le voyant WXF602 est-il dimmable ?

Non, ce voyant LED n'est pas dimmable. Ne pas utiliser sur un variateur ou un interrupteur électronique (Tronic, Triac).

Quelles sont les couleurs disponibles pour le WXF602 ?

Le modèle WXF602 est un voyant de signalisation à LED de couleur rouge + vert. D'autres modèles existent : WXF603 (bleu), WXF601 (rouge+vert également).

Quelle est la puissance consommée par le WXF602 ?

La puissance consommée est d'au maximum 0,5 Watt par couleur. Soit 0,5 W pour le rouge et 0,5 W pour le vert, pour une puissance totale de 1 W.

Puis-je utiliser le WXF602 comme lampe de secours ?

Non, ce produit ne convient pas pour une utilisation dans la technique de sécurité ou en tant que lampe de secours.

Quelle est la température de fonctionnement autorisée ?

La température ambiante admissible se situe entre -15 °C et +40 °C.

Comment nettoyer le voyant WXF602 ?

Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques ou abrasifs. Débrancher l'alimentation avant nettoyage.

Puis-je remplacer les LED du WXF602 ?

Les LED sont intégrées et non remplaçables par l'utilisateur. En cas de dysfonctionnement, remplacer l'ensemble du voyant.

Quels sont les accessoires compatibles avec le WXF602 ?

Aucun accessoire spécifique n'est requis. Le raccordement se fait directement sur le réseau 230 V via un câble unifilaire de 2,5 mm².

Comment éliminer le WXF602 en fin de vie ?

Ne pas jeter avec les déchets ménagers. Ce produit est soumis à la directive DEEE. Le déposer dans un point de collecte pour recyclage.

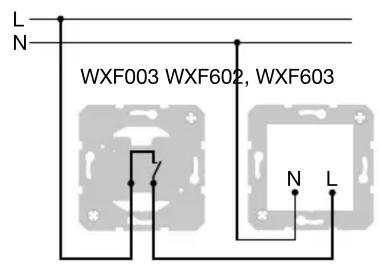

MODE D'EMPLOI WXF602 HAGER

Voyant de signalisation à LED, rouge + vert

WXF602

Voyant de signalisation à LED, bleu

WXF603

Voyant de signalisation à LED, blanc

Voyant de signalisation à LED, éclairage bleu + blanc WXF602 /WXF603

Voyant de signalisation à LED, rouge + vert WXF601

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifiés, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Risque d'électrocution. Déconnecter toujours

l'alimentation secteur avant d'intervenir sur l'appareil.

Couper en particulier tous les disjoncteurs qui

fournissent des tensions dangereuses à l'appareil ou à la charge.

Le non-respect de ces instructions peut entraîner des dommages sur l'appareillage, un incendie ou d'autres dangers.

L'appareil ne convient pas pour une utilisation dans la technique de sécurité ou en tant que lampe de secours.

Risque d'incendie. Ne pas faire fonctionner les lampes LED sur un variateur. Les lampes LED ne sont pas dimmables.

Les lampes LED ne doivent pas être utilisées sur un mécanisme interrupteur électronique (par ex. un mécanisme Tronic ou Triac). Cela pourrait endommager les mécanismes interrupteur.

Ces instructions font partie intégrante du produit et doivent être conservées chez l'utilisateur final.

Caution

Risque d'incendie en cas de raccordement de l'appareillage à une tension continue. Raccorder exclusivement à une tension alternative 230 V\~, 50 Hz.

Caractéristiques techniques

Tension nominale	230 V~
Fréquence réseau	50/60 Hz
Nombre de LED	4
Raccord unifilaire	2,5 mm 2
Température ambiante	-15° ... +40°C

Voyant de signalisation à LED, WXF601

Puissance consommée	max. 2 Watt
	195 ... 265 V~, 50/60 Hz

Puissance absorbée

approx. 0.9

Voyant de signalisation à LED, WXF602

Puissance consommée	per colour max. 0.5 Watt
	195 ... 265 V , 50/60 Hz

Voyant de signalisation à LED, WXF603

Puissance consommée

max. 1 Watt230V~, 50 Hz

Puissance absorbée

approx. 0.17

Comment éliminer ce produit

(déchets d'équipements

électriques et électroniques).

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe (€) et en Suisse
