Type de produit	Prise RJ45 de connexion réseau et TV/SAT
Marque	Hager
Modèle	WXF226
Catégorie / Classe	Catégorie 6, Classe E (250 MHz)
Connecteurs compatibles	RJ45, RJ12, RJ11
Type de connexion	Auto-dénudante sans outil (IDC)
Code couleur	EIA/TIA 568 A&B
Normes	ISO 11801 éd. 2.0, EN 50173
Utilisation principale	Réseaux informatiques et TV/SAT Grade 2
Dimensions (L x l x H)	20 x 15 x 30 mm
Poids	10 g
Alimentation	Aucune (dispositif passif)
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Conforme aux normes électriques et CEM en vigueur
Réparabilité	Non réparable, remplacer l'ensemble en cas de défaut
Informations supplémentaires	Module compatible avec les coffrets VDI Hager

FOIRE AUX QUESTIONS - WXF226 HAGER

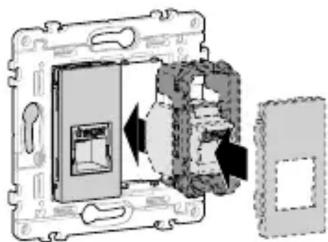

Comment installer le module WXF226 ?

Insérez le module dans un coffret VDI adapté, puis connectez les câbles en suivant le code couleur EIA/TIA 568 A ou B. Les contacts auto-dénudants ne nécessitent aucun outil : enfoncez les fils jusqu'au clic.

Quels câbles sont compatibles avec le WXF226 ?

Il accepte les câbles RJ45 (4 paires torsadées), RJ12 (6 conducteurs) et RJ11 (4 conducteurs). Pour la catégorie 6, utilisez un câble STP ou UTP adapté.

Quelle est la différence entre Catégorie 6 et 6a ?

La Catégorie 6 offre une bande passante de 250 MHz (Classe E), tandis que la Catégorie 6a monte à 500 MHz (Classe Ea). Le WXF226 est certifié Catégorie 6, version 6a pour les modèles WXF228.

Puis-je utiliser le WXF226 pour la télévision ?

Oui, il est compatible TV/SAT Grade 2 (fréquences jusqu'à 250 MHz). Pour le Grade 3, choisissez le modèle WXF228 ou WXF233.

Faut-il un outil spécifique pour le câblage ?

Non, le module est sans outil. Les contacts à perforation d'isolant s'activent en enfonçant le fil. Un outil de type impact tool peut être utilisé mais n'est pas obligatoire.

Quelles sont les performances en MHz du WXF226 ?

Le module est certifié Classe E à 250 MHz, conformément à la norme ISO 11801. Il supporte des débits jusqu'à 1 Gb/s en Ethernet.

Est-il compatible avec les prises RJ11 (téléphone) ?

Oui, le connecteur accepte les fiches RJ11 à 4 broches et RJ12 à 6 broches. Les contacts sont dimensionnés pour ces formats.

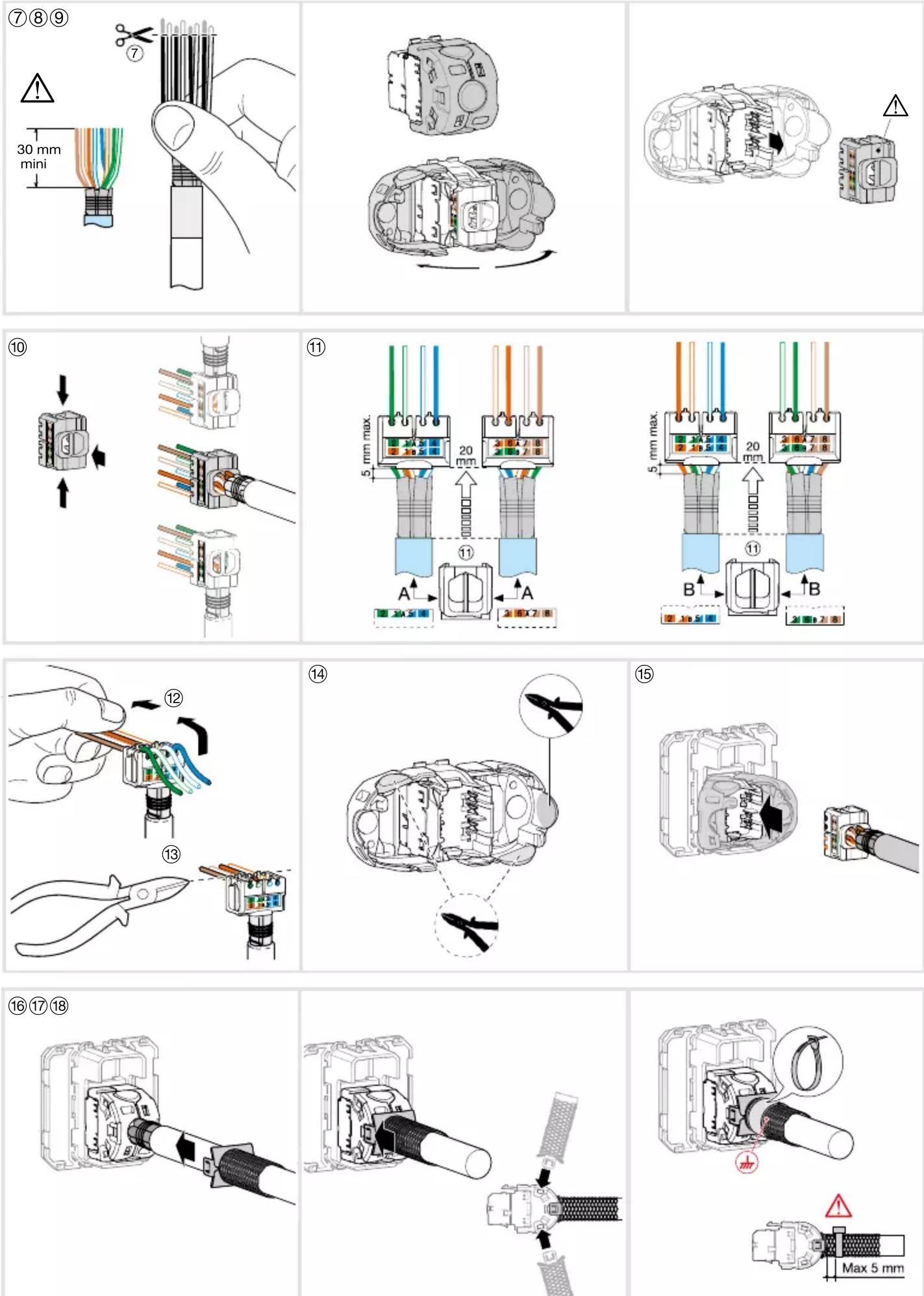

Comment raccorder les fils selon le code couleur ?

Suivez le code EIA/TIA 568A (blanc-vert/vert, blanc-orange/bleu, blanc-bleu/orange, blanc-marron/marron) ou 568B (blanc-orange/orange, blanc-vert/bleu, blanc-bleu/vert, blanc-marron/marron). Le module est marqué des deux codes.

Quelle est la garantie du module WXF226 ?

La garantie constructeur Hager est de 2 ans à compter de l'achat. Conservez la facture pour tout recours.

Où trouver la notice complète du WXF226 ?

La notice est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Recherchez 'Hager WXF226' dans la barre de recherche.

MODE D'EMPLOI WXF226 HAGER

Technical line drawing of a mechanical or electrical component with no visible text or symbols

RJ45

Cat. 6 STP

Cat. 6a STP

FR

EN

DE

ES

PT

EL

WXF226, WXF228, WXF232, WXF233

gallery

Moteur	90° 45°		Type d'installation	Coffret VDI
Cat 6 STP	WXF226	WXF232 Grade 2 TV/SAT	Grade 2 TV/SAT TN305, TN306, TN405
Cat 6a STP	WXF228	WXF233 Grade 3 TV/SAT	Grade 3 TV/SAT TN415, TN425, TN435

Caractéristiques techniques	Technical specifications	Technische Daten
- Conforme aux normes: ISO 11801 éd. 2.0, EN 50173.- Compatible RJ45, RJ11 et RJ12.- Contacts auto-dénudants sans outil.- Code de couleur normalisé : EIA/TIA 568 A&B.- Catégorie 6 : Classe E à 250 MHz (Compatible grade 2 TV/SAT)- Catégorie 6a : Classe Ea à 500 MHz (Compatible grade 3 TV/SAT)	- Compliance with the standards: ISO 11801 ed 2.0, EN 50173.- Compatible RJ45, RJ12 & RJ11.- Perforation of insulation, without a tool.- Colour code std EIA/TIA 568 A&B.- Category 6: Class E at 250 MHz.- Category 6a: Class Ea at 500 MHz.	- Gemäß Normen: ISO 11801 ed 2.0, EN 50173.- Kompatibel RJ45, RJ12 und RJ11.- Anschluss mit Schneidklemmen, ohne Werkzeug.- Farbe Code nach EIA/TIA 568 A&B.- Kategorie 6: Klasse E 250 MHz- Kategorie 6a: Klasse Ea 500 MHz.
Especificaciones técnicas	Características técnicas	Характнристика́
- Conforme a las normas: ISO 11801 ed. 2.0, EN 50173.- Compatible RJ45, RJ12 y RJ11.- Contactos por inserción (sin herramienta).- Código de color normalizado EIA/TIA 568 A y B.- Categoría 6: Clase E 250 MHz.- Categoría 6a: Clase Ea 500 MHz.	- Conforme com as normas: ISO 11801 ed. 2.0, EN 50173.- Compativel com RJ45, RJ12 e RJ11.-Contactosauto-desnudantes sem ferramenta.- Código de cores normalizado EIA/TIA 568 A y B.- Categoría 6: Clase E até 250 MHz.- Categoría 6a: Clase E até 500 MHz.	- Упакύουν στα πρότυπα: ISO 11801 εκδ. 2.0, EN 50173.- Συμβατές με φις RJ45, RJ12 και RJ11.- Σύνδεση χωρίς εργαλεία για απογύμνωση.- Χρωματικός κώδικας EIA/ TIA 568 A&B.- Κατηγορία 6 Class E στα 250 MHz.- Κατηγορία 6a Class Ea στα 500 MHz.

Technical illustration of a dual-chamber electrical switch or panel assembly (no text or symbols)

Diagram illustrating a waste sorting mechanism with labeled components and directional arrows indicating recycling or disposal.

Cross-sectional diagram of an electrical enclosure or motor frame with no visible text or symbols

Diagram of an open electrical enclosure with internal components (no text or symbols)

Diagram of an electrical switch or circuit breaker assembly with internal components and a separate housing (no text or symbols)

Cross-sectional diagram of an electrical socket or connector assembly with directional arrows indicating movement (no text or symbols present)

Diagram showing a mechanical component inside a housing, transforming into a separate electrical terminal block (no text or symbols present)

①

②

③

Cross-sectional diagram of a cable with internal components and a magnified inset showing a tool (no text or symbols)

⑤
