MMA-1-HTML - Télécommande JL Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande marine
Marque	JL Audio
Modèle	MMA-1-HTML
Dimensions (L x H x P)	72 x 101 x 44 mm
Poids	200 g (estimation)
Alimentation	10 - 15,9 V CC, fusible 1 A
Consommation électrique	150 mA max
Plage de température de fonctionnement	-20 °C à +65 °C
Connexions	MFD (Ethernet), NMEA 2000 (Micro-C), USB (firmware), alimentation
Fonctions principales	Marche/Arrêt, sélection source, réglages audio, volume, favoris, menu source
Indicateur LED d'état	Rouge fixe = allumé, éteint = éteint
Résistance à l'eau	Oui, résiste aux projections (ne pas immerger)
Sécurité	Utiliser uniquement sur systèmes 12 V à masse négative ; ne pas remplacer le fusible
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les produits agressifs
Réinitialisation	Appui court = redémarrage (paramètres conservés) ; appui long = retour usine (tout effacé)
Mise à jour du firmware	Via port USB
MFD compatibles	Simrad, B&G, Lowrance, Garmin (consulter fabricant MFD)
Informations générales	Conforme à la partie 15 des règles FCC ; modifications non autorisées annulent la conformité

FOIRE AUX QUESTIONS - MMA-1-HTML JL Audio

Comment réinitialiser la télécommande MMA-1-HTML ?

Un appui court sur le bouton Reset redémarre l'appareil en conservant les paramètres utilisateur. Un appui long efface la mémoire et rétablit les paramètres d'usine.

Comment mettre à jour le firmware ?

Connectez un câble USB au port USB de la télécommande et suivez les instructions du fabricant pour transférer la mise à jour.

Quels MFD sont compatibles avec cette télécommande ?

Les MFD des marques Simrad, B&G, Lowrance et Garmin sont compatibles. Consultez le fabricant de votre MFD pour la compatibilité détaillée.

Comment connecter la télécommande au réseau NMEA 2000 ?

Utilisez un câble et connecteur NMEA 2000 (type Micro-C) pour relier la télécommande au réseau du bateau. Le produit n'est pas fourni avec ces câbles.

Cette télécommande est-elle étanche ?

Elle résiste aux projections d'eau mais ne doit pas être immergée ni soumise à un jet à haute pression.

Comment régler le volume avec cette télécommande ?

Appuyez sur la touche Volume pour accéder aux niveaux de volume, puis utilisez les touches + et - pour ajuster.

Comment changer la source audio ?

Appuyez brièvement sur la touche Source pour accéder au menu SOURCE et sélectionnez la source souhaitée.

Comment accéder aux présélections (favoris) ?

Appuyez sur la touche Favoris pour afficher et sélectionner les présélections enregistrées.

Puis-je installer cette télécommande sur n'importe quel bateau ?

Elle est conçue pour les systèmes électriques 12 V à masse négative. Ne l'utilisez pas dans un avion. Assurez-vous que l'emplacement d'installation est sec et bien ventilé.

Quelles sont les précautions de sécurité importantes ?

Ne remplacez pas le fusible par un modèle de valeur différente. Écoutez à un volume adapté. Fixez solidement l'appareil pour éviter tout risque de blessure.

MODE D'EMPLOI MMA-1-HTML JL Audio

Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil ne doit pas tolérer les interférences reçues, y compris celles susceptibles de causer un fonctionnement indésirable. Ces limites visent à garantir une protection raisonnable contre les interférences nuisibles d'une installation résidentielle.

Cet appareil génère, utilise et peut émettre de l'énergie de fréquence radio et s'il n'est pas installé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Il est toutefois impossible de garantir que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception des signaux de radio ou de télévision, il est conseillé à l'utilisateur d'essayer de rectifier ce problème en prenant une ou plusieurs des mesures suivantes :

- réorienter ou repositionner

l'antenne de réception ;

- augmenter l'écart entre l'appareil et le récepteur ;

- brancher l'appareil sur un circuit électrique différent de celui où le récepteur est branché ;

- consulter le revendeur ou un technicien radio/télévision expérimenté pour obtenir cor

Tout changement ou toute modification non expressément approuvée par la partie responsable de la conformité risque d'annuler l'autorisation de l'utilisateur à utiliser cet équipement.

CONSIDÉRATIONS RELATIVES À LA SÉCURITÉ

• Utiliser ce produit uniquement sur des véhicules équipés de systèmes électriques de 12 V à masse négative. Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.
• Fixer solidement ce produit pour éviter tout risque de dommages ou de blessures graves.
• Ne pas remplacer le fusible du câble d'alimentation par un fusible d'une autre valeur.
  Ne jamais court-circuiter le fusible.
  Écouter le système audio à un volume adapté aux conditions de fonctionnement et à votre audition.

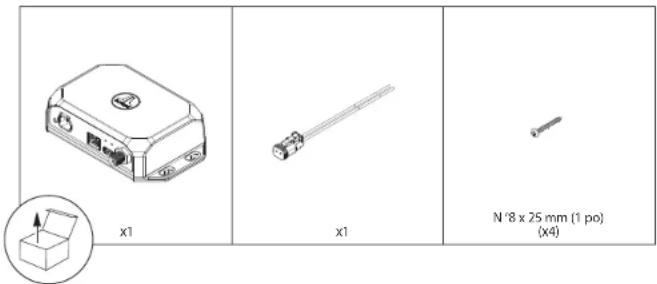

CONSIDÉRATIONS RELATIVES À L'INSTALLATION

• L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée.
• Ce produit résiste à l'eau. Ne pas l'immerger ni le soumettre à un jet d'eau à haute pression.
• Avant l'installation, éteindre le système audio et débrancher la batterie de ce dernier.
• Installer le produit dans un endroit sec et bien ventilé qui n'interfère pas avec vos systèmes installés en usine. En l'absence d'un environnement sec, installer le produit dans un endroit qui
  n'est pas exposé à de fortes projections.
• Avant de procéder au découpage ou au perçage, vérifier l'absence d'obstacles potentiels derrière les surfaces de montage.
• Acheminer soigneusement tous les câbles à l'écart des pièces mobiles et des bords tranchants. Les fixer à l'aide d'attaches ou de serre-câbles et utiliser des passe-câbles et des faisceaux de câbles, le cas échéant, pour les protéger des bords tranchants.

Connexion Fonction
1	Status	Le voyant indique l'état de fonctionnement(fixe rouge = allumé) (éteint = éteint)
2	+12VDC | Ground Raccordement à l'électricité à l'aide du faisceau de câbles fourmi
3	MFD Connexion MFD à l'aide d'un câble Ethernet (non inclus)
4	Reset	Appuyer brièvement pour redémarrer(les paramètres utilisateur seront conservés)
	Reboot	Appuyer longuement pour effacer la mémoire et revenir aux paramètres d'usine d'origine (tous les réglages seront effacés)
	USB Utilisé pour les mises à jour du micrologiciel
5	NMEA 2000	Connexion réseau du bateau à l'aide des câbles/connecteurs NMEA 2000*(non fourmis)

COMMANDES GÉNÉRALES

Consultez le fabricant de votre MFD pour ce qui concerne les commandes spécifiques à l'utilisateur.

Commande Fonction
	Alimentation	• Appuyer brièvement pour allumer l'appareil ; appuyer longuement pour l'éteindre
	Source	• Appuyer brièvement pour accéder au menu SOURCE : Select.
	Réglages	• Appuyer brièvement pour accéder aux réglages Audio Zone: Tone & Balance.• Appuyer longuement pour accéder à System Settings: Main Menu.
	Volume de la zone	• Appuyer pour accéder au volume de la zone/aux commandes du subwoofer
	Volume • Appuyer pour régler les niveaux de volume
	Menu • Appuyer pour accéder aux menus spécifiques à la source.
	Favoris	• Appuyer pour accéder aux présélections enregistrées

Caractéristiques
Tension de fonctionnement	4,4 VCC (10 V à 15,9 V)
Plage de températures de fonctionnement	De - 20 °C à + 65 °C (De - 4 °F à +149 °F)
Consommation de courant / Valeur du fusible	150 mA (max) / 1 A
NMEA 2000® LEN	(connecteur Micro-C)
MFD compatibles	Simrad, B&G, Lowrance, Garmin(consultez le fabricant du MFD pour des Informations sur la compatibilité des appareils)
Dimensions	72 mm x 101 mm x 44 mm (6,77 po x 3,98 po x 1,73 po)
