Qu'est-ce que l'IFM DTE925 ?

L'IFM DTE925 est un appareil électronique conçu pour des applications industrielles, offrant des fonctionnalités avancées pour le traitement de données.

Comment connecter l'IFM DTE925 à mon système ?

Pour connecter l'IFM DTE925, suivez le manuel d'utilisation pour les instructions de câblage et assurez-vous que toutes les connexions sont sécurisées.

Que faire si l'IFM DTE925 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que la source d'alimentation fonctionne. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware de l'IFM DTE925 ?

Téléchargez la dernière version du firmware depuis le site officiel d'IFM et suivez les instructions fournies dans le guide de mise à jour.

L'IFM DTE925 ne communique pas avec mon logiciel, que faire ?

Vérifiez que les paramètres de communication sont correctement configurés dans le logiciel et que les pilotes nécessaires sont installés.

Comment réinitialiser l'IFM DTE925 aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez au menu des paramètres et sélectionnez l'option 'Réinitialiser aux paramètres d'usine'.

Y a-t-il une garantie pour l'IFM DTE925 ?

Oui, l'IFM DTE925 est généralement couvert par une garantie limitée. Consultez le manuel ou le site web d'IFM pour plus de détails sur la garantie.

Où puis-je trouver des pièces de rechange pour l'IFM DTE925 ?

Les pièces de rechange peuvent être commandées directement auprès d'IFM ou auprès de revendeurs agréés.

MODE D'EMPLOI DTE925 IFM

Notice d'utilisation

Appareil RFID compact

DTE801

DTE802

DTE804

DTE805

DTE901

DTE902

DTE904

DTE905

DTE911

DTE912

DTE914

DTE915

DTE921

DTE922

DTE924

DTE925

DTE961

DTE962

DTE964

DTE965

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements utilisés 3
1.3 Notes légales 3
1.4 Information Open Source 4

2 Consignes de sécurité.... 5

3 Usage prévu 6

4 Fourniture 7

5 Fonctions 8

5.1 Aperçu des appareils 8

6 Montage 14

6.1 Instructions de montage pour des appareils 14
6.2 Instructions de montage pour des TAGs 14
6.3 Eliminer des perturbations.... 14
6.4 Conception mécanique 15
6.5 Possibilités de montage 15

6.5.1 Montage avec l'équerre de fixation E80432 16
6.5.2 Montage avec le dispositif de serrage E80431 16

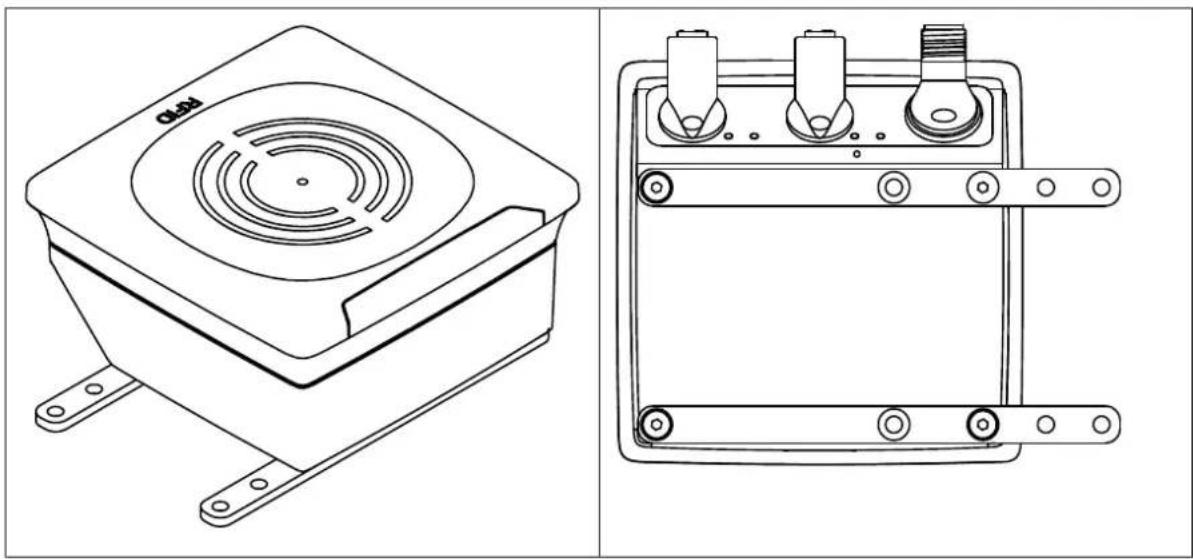

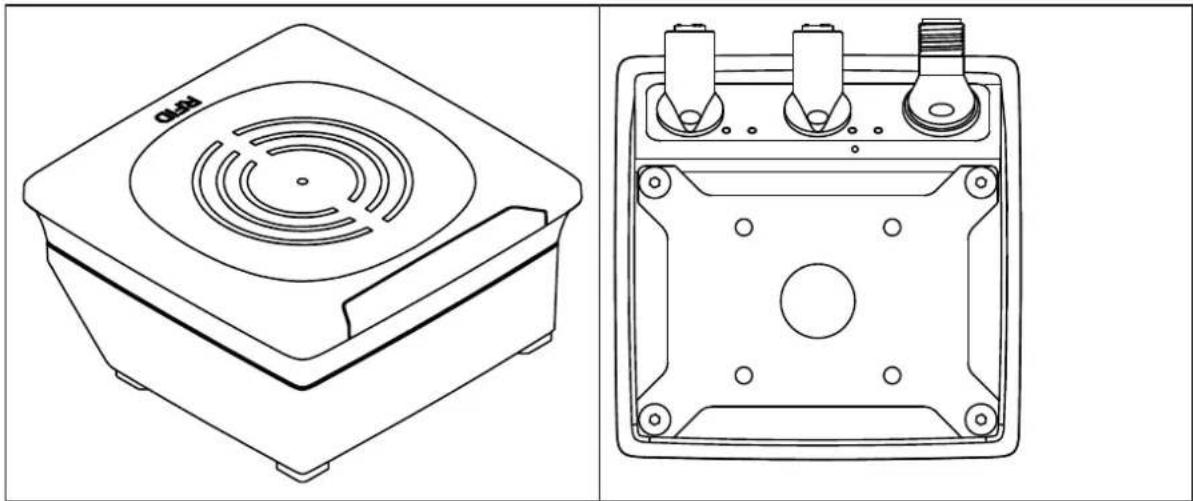

6.5.3 Montage avec les barrettes de fixation E80337.... 17

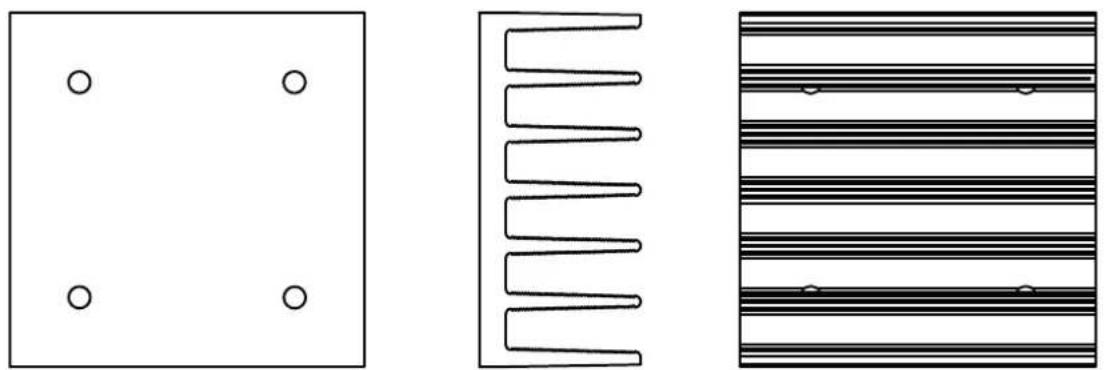

6.5.4 Montage avec le dissipateur thermique E80430 17

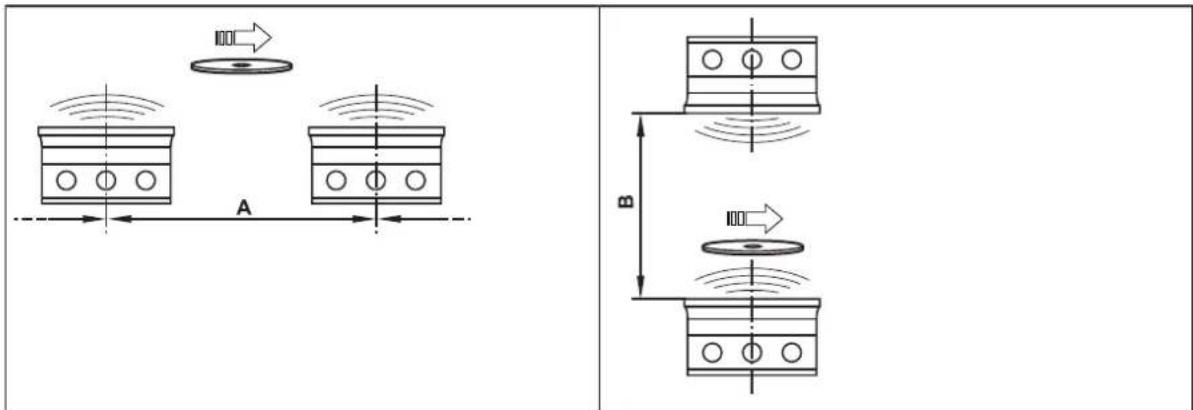

6.6 Distances de montage 18

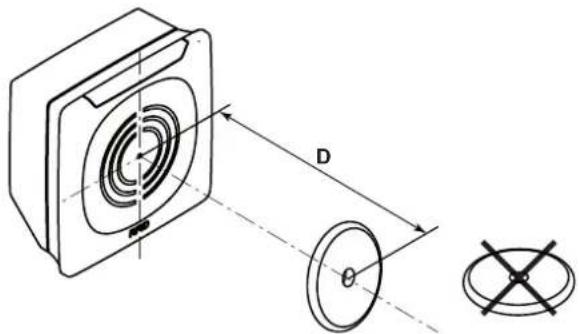

6.7 Positionner les TAGs 18

7 Raccordement électrique 19

7.1 Schéma de branchement 19

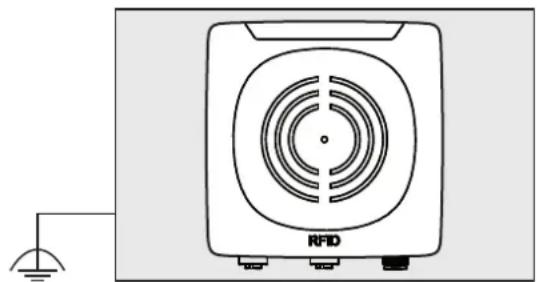

7.2 Connecter la terre fonctionnelle 20

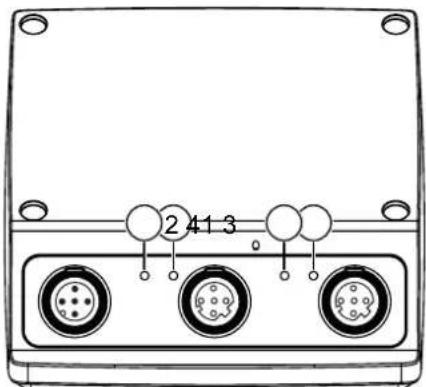

8 Eléments de service et d'indication 21

8.1 Eléments d'indication DTE8x1 / DTE9x1 22
8.2 Eléments d'indication DTE8x2 / DTE9x2.... 23
8.3 Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5 24

9 Maintenance, réparation et élimination 25
10 Homologations / normes 26

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements utilisés

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

1.3 Notes légales

© Tous droits réservés par ifm electronic gmbh. Cette notice ne doit pas être reproduite ni exploitée, même par extraits, sans l'accord d'ifm electronic gmbh.

Tous les noms de produit, images, sociétés ou d'autres marques sont la propriété des titulaires :

• AS-i est la propriété d'AS-International Association, (→ www.as-interface.net)
  • CAN est la propriété de Robert Bosch GmbH, Allemagne (→ www.bosch.de)
• CANopen est la propriété de CiA (CAN in Automation e.V.), Allemagne ( www.can-cia.org)
• CODESYS™ est la propriété de CODESYS GmbH, Allemagne (→ www.codesys.com)
• DeviceNet™ est la propriété d'ODVA™ (Open DeviceNet Vendor Association), Etats-Unis (→ www.odva.org)
• EtherNet/IP ^ est la propriété d'ODVA ^TM
• EtherCAT ^® est une marque enregistrée et une technologie breveté et agréé par Beckhoff Automation GmbH, Allemagne
• IO-Link ^ est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne ( www.io-link.com)
• ISOBUS est la propriété d'AEF – Agricultural Industry Electronics Foundation e.V., Allemagne (→ www.aef-online.org)
• Microsoft ^ est la propriété de Microsoft Corporation, Etats-Unis (→ www.microsoft.com)
• Modbus® est la propriété de Schneider Electric SE, France (→ www.schneider-electric.com)
• PROFIBUS ^ est la propriété de PROFIBUS Nutzerorganisation e.V., Allemagne (→ www.profibus.com)
• PROFINET ^ est la propriété de → PROFIBUS Nutzerorganisation e.V., Allemagne

- Windows ^ est la propriété de Microsoft Corporation, Etats-Unis

1.4 Information Open Source

2 Consignes de sécurité

Remarques générales

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace de l'appareil et des câbles contre l'endommagement.

Equipements radio

En général, les équipements radio ne doivent pas être utilisés à proximité de stations d'essence, de dépôts de carburants, d'usines chimiques ou de lieux où il existe des risques de détonation.

▶ Ne pas transporter et stocker de gaz, liquides inflammables ou de substances explosives près de l'appareil.

Perturbations d'appareils électroniques et médicaux

L'emploi de l'appareil peut affecter le bon fonctionnement des appareils électroniques qui ne sont pas correctement blindés.

▶ Mettre l'appareil hors tension à proximité des équipements médicaux.
En cas de problèmes, contacter le fabricant de l'appareil.

3 Usage prévu

L'appareil dispose d'un boîtier de contrôle et d'une tête de lecture/écriture et peut

• lire et écrire sans contact des TAG compatibles avec le système,
• être configuré via un serveur web,
• seulement DTE8x1/DTE9x1 : communication avec le système de commande via PROFINET IO,
• seulement DTE8x2, DTE9x2 : communication avec le système de commande via EtherNet/IP,
• seulement DTE8x4, DTE9x4 : communication avec le système de commande via EtherNet TCP/IP,
• seulement DTE8x5, DTE9x5 : communication avec le système de commande via les protocoles EtherNet IoT.

L'appareil n'est conçu que pour une utilisation en intérieur.

• Contrôle du flux de manutention dans des lignes de production,
• Gestion de magasin grâce à une détection automatique des produits stockés,
• Gestion de contenants, préparation de commandes ou suivi des produits fabriqués.

L'appareil ne doit être utilisé que dans les conditions environnantes indiquées dans la fiche technique.

4 Fourniture

• Appareil RFID compact
• Notice générale
• Notice homologation radio

L'appareil est livré sans accessoires de montage ni de raccordement.

Accessoires disponibles : www.ifm.com.

Le bon fonctionnement n'est pas assuré en cas d'utilisation de composants d'autres fabricants.

5 Fonctions

Les TAGs sont passifs, c'est-à-dire qu'ils fonctionnent sans pile, l'énergie nécessaire à leur fonctionnement étant fournie par l'appareil RFID compact.

L'énergie est transférée via une onde électromagnétique. L'antenne du récepteur reçoit cette onde et la convertit en une tension qui alimente en énergie le support de données.

La puissance rayonnée est spécifiée pour les appareils en ERP (Effective Radiated Power/puissance rayonnée effective) et en EIRP (Effective Isotropic Radiated Power/puissance rayonnée isotrope effective). La formule suivante peut être utilisée pour convertir la valeur respective :

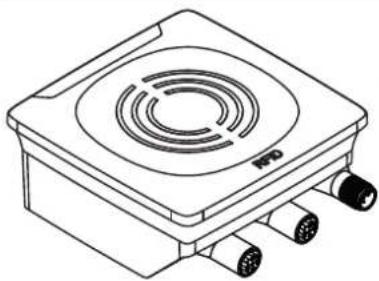

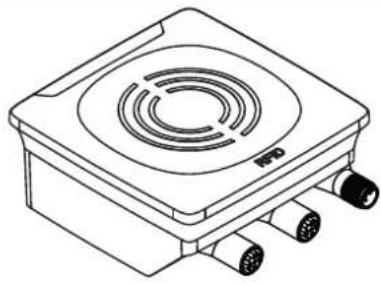

5.1 Aperçu des appareils

DTE801

	Référence : DTE801
	Fonction : Appareil RFID compact
	Désignation : DTRUHFE HLRWPNUS04
	Type : Rectangulaire

DTE802

	Référence : DTE802
	Fonction : Appareil RFID compact
	Désignation : DTRUHFE HLRWEIUS04
	Type : Rectangulaire

DTE804

	Référence : DTE804
	Fonction : Appareil RFID compact
	Désignation : DTRUHFE HLRWENUS04
	Type : Rectangulaire

DTE805

Référence : DTE805
Fonction : Appareil RFID compact
Désignation : DTRUHFE HLRWITUS04
Type : Rectangulaire

DTE901

Référence : DTE901
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWPNUS04
Type : Rectangulaire

DTE902

Référence : DTE902
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWEIUS04
Type : Rectangulaire

DTE904

Référence : DTE904
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWENUS04
Type : Rectangulaire

DTE905

Référence : DTE905
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWITUS04
Type : Rectangulaire

DTE911

Référence : DTE911
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWPNUS04
Type : Rectangulaire

DTE912

Référence : DTE912
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWEIUS04
Type : Rectangulaire

DTE914

Référence : DTE914
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWENUS04
Type : Rectangulaire

DTE915

Référence : DTE915
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWITUS04
Type : Rectangulaire

DTE921

Référence : DTE921
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWPNUS04
Type : Rectangulaire

DTE922

Référence : DTE922
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWEIUS04
Type : Rectangulaire

DTE924

Référence : DTE924
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWETUS04
Type : Rectangulaire

DTE925

Référence : DTE925
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWITUS04
Type : Rectangulaire

DTE961

Référence : DTE961
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWPNUS04
Type : Rectangulaire

DTE962

Référence : DTE962
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWEIUS04
Type : Rectangulaire

DTE964

Référence : DTE964
Fonction : Appareil RFID compact
Désignation : DTRUHFA HLRWENUS04
Type : Rectangulaire

DTE965

	Référence : DTE965
	Fonction : Appareil RFID compact
	Désignation : DTRUHFA HLRWITUS04
	Type : Rectangulaire

6 Montage

INFORMATION IMPORTANTE

Champs électromagnétiques rayonnés

L'appareil émet des ondes électromagnétiques à ultra-haute fréquence. En même temps, il est conforme aux valeurs limites spécifiques du pays pour la population et les employés.

▶ Mettre l'appareil hors tension à proximité des dispositifs médicaux.

6.1 Instructions de montage pour des appareils

Des appareils montés l'un à côté de l'autre s'influencent mutuellement s'ils ne sont pas configurés de manière correspondante.

En cas de montage de plusieurs systèmes, respecter les distances minimales entre les appareils RFID.

Le montage d'un appareil en et sur métal réduit la distance lecture/écriture.

La proximité immédiate de sources d'émissions HF, telles que des transformateurs de soudure ou des convertisseurs, peut nuire au fonctionnement de l'appareil.

6.2 Instructions de montage pour des TAGs

Pour le montage en et sur métal, utiliser des TAGs prévus spécialement à cet effet.

Positionner le TAG dans la zone de la face active. Prendre en compte l'angle d'ouverture et la portée de travail (→ Fiche technique de l'appareil).

S'assurer que l'orientation de l'axe de l'appareil RFID correspond à l'axe du TAG.

6.3 Eliminer des perturbations

L'appareil génère un champ électromagnétique modulé dans les plages de fréquences suivantes :

DTE80x : 865-868 MHz

DTE90x : 902-928 MHz

DTE91x : 920–925 MHz

DTE92x : 915-928 MHz

DTE96x : 916,8–920,4 MHz

Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :

Les distances de montage entre les appareils doivent être aussi grandes que possible.

▶ Utiliser le filtre RSSI.

▶ Faire fonctionner les appareils en alternance.

▶ Activer/désactiver le champ HF de l'appareil.

Le champ UHF est atténué s'il y a des personnes ou des objets (câbles, profilés métalliques, etc.) entre l'appareil et le TAG.

Maintenir l'espace libre entre l'appareil et le TAG pendant le process de lecture ou d'écriture.

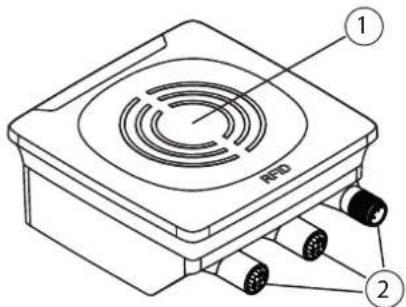

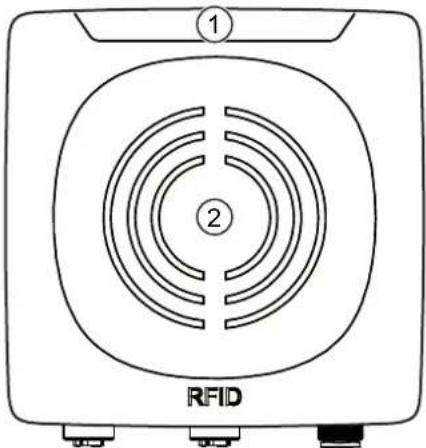

6.4 Conception mécanique

① RFD ②

1 Face active 2 Raccords (orientables à 270°)

6.5 Possibilités de montage

L'appareil peut être monté sans ces accessoires.

Pour le montage, utiliser les douilles filetées à l'arrière de l'appareil.
Les vis nécessaires ne sont pas fournies avec l'appareil.

Aucun liquide ne doit s'accumuler sur les prises et les connecteurs raccordées.

Monter l'appareil de préférence à la verticale, avec les raccords vers le bas.
Faire passer les câbles de raccordement verticalement ou horizontalement vers le bas en les éloignant de l'appareil.

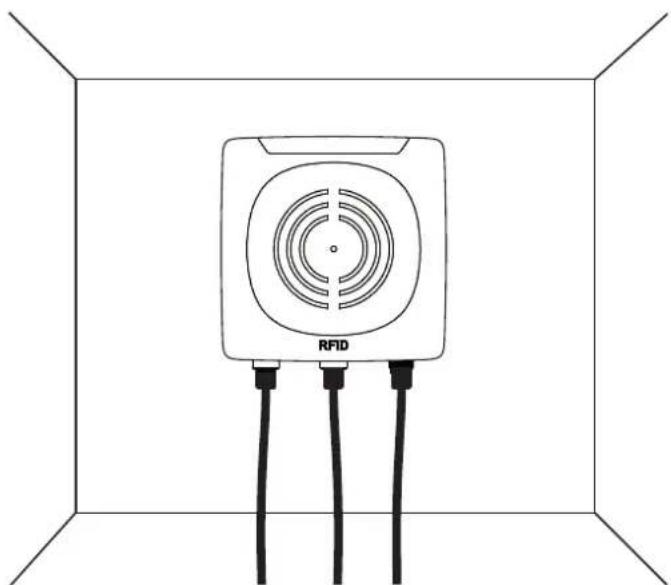

Fig. 1: Appareil monté verticalement avec les raccords vers le bas

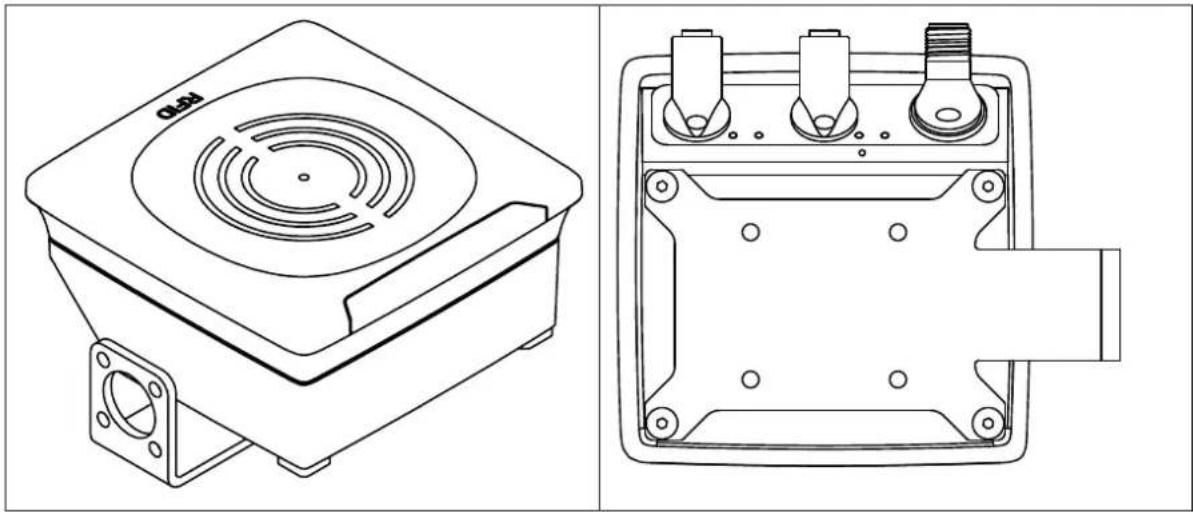

6.5.1 Montage avec l'équerre de fixation E80432

6.5.2 Montage avec le dispositif de serrage E80431

La bride de fixation est utilisée pour monter l'appareil sur un cylindre de serrage. Cylindres de serrage compatibles :

• E21110 avec une tige de diamètre 12 mm
• E20795 avec une tige de diamètre 14 mm
• E21109 avec une tige de diamètre 14 mm

6.5.3 Montage avec les barrettes de fixation E80337

6.5.4 Montage avec le dissipateur thermique E80430

Fig. 2: Dissipateur thermique E80430

Le dissipateur thermique E80430 peut améliorer la dissipation de chaleur de l'appareil si

• l'appareil est utilisé dans des environnements à hautes températures,
• l'appareil est chargé par des tâches de calcul intensif.

Montage du dissipateur thermique :

Monter le dissipateur thermique E80430 sur le dispositif de serrage E80431 ou l'équerre de fixation E80432.
Monter le dispositif de serrage ou l'équerre de fixation sur l'appareil.

De plus, le dispositif de serrage E80336 et l'équerre de fixation E80335 sont disponibles. Les deux articles manquent les trous pour le dissipateur thermique E80430.

Utiliser exclusivement le dispositif de serrage E80431 ou l'équerre de fixation E80432 pour le montage du dissipateur thermique E80430.

6.6 Distances de montage

Mode de fonctionnement Distance latérale (A) Distance frontale (B)
Lecture et écriture pour une puissance d'émission de 100% (fonctionnement simultané)	>0,6 m >0,6 m
Lecture et écriture pour une puissance d'émission de 100% (fonctionnement alterné)	>0,3 m >0,3 m

Les perturbations dans la communication des données sont évitées s'il n'y a pas d'autres appareils RFID / UHF à proximité. S'il y a d'autres appareils RFID / UHF à proximité :

Les distances de montage entre les appareils doivent être aussi grandes que possible.
▶ Utiliser le filtre RSSI.
▶ Faire fonctionner les appareils en alternance.
▶ Activer/désactiver le champ HF de l'appareil.

6.7 Positionner les TAGs

Fig. 3: Positionner le TAG

▶ Orienter le TAG face à l'antenne dans l'axe.
▷ La distance « D » est indiquée dans la fiche technique.

Les TAGs sont également détectés à l'arrière de l'appareil. Pour éviter cela :

▶ Utiliser le filtre RSSI.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Appareil de la classe de protection III (CP III).

L'alimentation électrique ne doit s'effectuer que via des circuits TBTP/TBTS.

Avant le raccordement électrique mettre l'installation hors tension.

INFORMATION IMPORTANTE

L'indice de protection indiqué dans la fiche technique est garanti uniquement pour des connecteurs M12 suffisamment serrés. L'appareil peut être endommagé par des connecteurs M12 insuffisamment serrés.

Visser les connecteurs M12 à l'appareil avec un couple de serrage de 1 à 1,5 Nm.

Utiliser des protections contre la traction pour les câbles raccordés à l'appareil.

7.1 Schéma de branchement

+Alimentation en tension PWR

Raccorder l'appareil à une alimentation en tension via un câble de raccordement M12.

	Raccordement des broches	Schéma de branchement
	1 24 V DC
	2 Entrée TOR / sortie 2
	3 0 V
	4 Entrée TOR / sortie 1
	5 non utilisée

Ethernet

Raccorder l'appareil à un PC via un câble de raccordement Ethernet M12.

	Raccordement des broches	Schéma de branchement
	1 TD+
	2 RD+
	3 TD-
	4 RD-

Pour un fonctionnement sans problèmes :

▶ Utiliser un câble de raccordement Ethernet M12 blindé.

Les paramètres suivants sont préréglés à la livraison :

Paramètre Réglage par défaut
Adresse IP 192.168.0.79
Adresse passerelle 192.168.0.100
Masque de sous-réseau 255.255.255.0
Autonégociation On
DHCP Off

Les réglages peuvent être modifiés via le serveur web de l'appareil ou via un PC connecté.

Remise à zéro des paramètres Ethernet

Remettre les paramètres Ethernet aux réglages usine :

Déconnecter tous les câbles de l'appareil.
Appliquer un shunt électriquement conducteur entre les broches 2 et 4 sur la prise de raccordement « alimentation en tension PWR ».
▶ Raccorder l'appareil à l'alimentation en tension.
Les LEDs de la rampe de signalisation (jaunes) s'allument l'une après l'autre. Ensuite, la LED 4 de la rampe de signalisation (jaune) clignote à 8 Hz.
▶ Enlever le shunt électriquement conducteur entre les broches 2 et 4 dès que les LEDs de la rampe de signalisation (jaunes) clignotent à 8 Hz.
▶ Mettre l'appareil hors tension et le raccorder de nouveau après 1 s.
Les paramètres Ethernet sont remis à zéro.

7.2 Connecter la terre fonctionnelle

Pour un fonctionnement sans problèmes :

▶ Connecter l'appareil à un potentiel électrique de la terre libre de tension extérieure.

Relier la platine de montage à la terre fonctionnelle

Fig. 4: Platine de montage avec appareil monté

Lorsque le dispositif est monté sur une platine de montage :

▶ Relier l'une des 4 vis de fixation situées à l'arrière de l'appareil à la platine de montage.
▶ Relier la platine de montage à un potentiel électrique de la terre libre de tension extérieure.

8 Eléments de service et d'indication

Fig. 5: LED rampe de signalisation et face active

1 1x LED Power (vert)

2 Face active

4x LED rampe de signalisation (jaune)

2x LED SF/BF ou LED Mod/Net (vert/rouge)

Selon l'appareil, les LED SF/BF ou les LED Mod/Net sont utilisées :

▷ DTE8x1/DTE9x1 : LED SF/BF (→ Eléments d'indication DTE8x1 / DTE9x1 □ 22)

▷ DTE8x2/DTE9x2 : LED Mod/Net (→ Eléments d'indication DTE8x2 / DTE9x2 ☐ 23)

▷ DTE8x4/DTE8x5/DTE9x4/DTE9x5 : LED SF/BF (→ Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5 □ 24)

2 41 3

Fig. 6: Connexions avec LED

1 ETH2 ACT 2 ETH2 LINK

3 ETH1 ACT 4 ETH1 LINK

Le tableau suivant est valable pour tous les appareils.

Etat LED Power (verte)		LED rampe de signalisation (jaune)
Alimentation en tension ok (18 V ≤ UPWR ≤ 36 V) activée éteinte
Antenne (champ HF) est désactivée clignote à 2 Hz éteinte
TAG lu / écrit avec succès activée clignote 2x
Erreur lors de la lecture/écriture du TAG activée clignote rapidement

L'intensité du signal de réception max. dépend du type de TAG.

En cas d'intensité importante du signal de réception du TAG, toutes les LED de la rampe de signalisation s'allument.

▷ Le comportement des LED de la rampe de signalisation est réglable.

LED LINK/ACT ETH1 / ETH2

LED verte LED jaune Etat Remarque
éteinte éteinte Aucune connexion à une in-		interface Ethernet correspondante.	Etat de connexion : « No Link »
activée éteinte Connexion à l'interface Ether-		net correspondante établie, aucun échange de données.	Etat de connexion : « Link », « No traffic »
activée clignote sporadiquement	Connexion à l'interface Ether-	net correspondante établie, échange de données en cours.	Etat de connexion : « Link », « Traffic »

Indications LED spéciales

LED Etat Remarque
LED Power (verte) alluméeLes LED de la rampe de signalisation (jaunes) clignotent à 8 Hz.	L’appareil se trouve en mode service « système d’urgence démarré ».	Une mise à jour du firmware est nécessaire et peut être effectuée via le serveur web.
LED Power (verte) alluméeLes LED de la rampe de signalisation (jaunes) clignotent à 8 Hz.	Erreur grave, l’appareil doit être retourné.	Défaut du matériel ou données permanentes dans l’appareil corrompues.
LED Power (verte) alluméeLes LED de la rampe de signalisation (jaunes) s’allument l’une après l’autre. Ensuite, la LED 4 de la rampe de signa- lisation (jaune) clignote à 8 Hz.	Rétablissement des réglages d’usine. -

8.1 Eléments d'indication DTE8x1 / DTE9x1

Les tableaux suivants s'appliquent uniquement aux appareils DTE8x1 / DTE9x1.

LED SF

LED rouge LED verte Etat Remarque
éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension
éteinte clignote	« Node flash test », généré par lecontrôleur PROFINET IO		-
éteinte activée	Mode de fonctionnement normal -
clignote	éteinte	Défaut au niveau des voies	• Surcharge• Température• défaut interne
activée	éteinte	Défaut au niveau de l'appareil	• Sous-tension• Température
clignote	clignote	Auto-test	Phase de démarrage de l'appareil

LED BF

LED rouge LED verte Etat Remarque
éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension
éteinte clignote Contrôleur PROFINET IO en mode STOP			-
éteinte activée Contrôleur PROFINET IO en mode RUN			-
clignote éteinte Connexion avec le contrôleur PROFI-NET IO établie, aucune configuration valable			Vérifier la configuration
activée éteinte Aucune connexion avec le contrôleur PROFINET IO			Vérifier la connexion
clignote clignote Auto-test Phase de démarrage de l'appareil

8.2 Eléments d'indication DTE8x2 / DTE9x2

Les tableaux suivants s'appliquent uniquement aux appareils DTE8x2 / DTE9x2.

LED Mod (état du module)

LED rouge LED verte Etat Remarque
éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension.
éteinte clignote disponibilité L'appareil n'est pas configuré. Il n'y a au-			cun échange de données :► Vérifier si la connexion avec le scanner Ethernet/IP a été établie.► Vérifier si Configuration Assembly a été paramétré.
éteinte activée Fonctionnement normal		Connexion avec le scanner	Ethernet/IP établie. L'appareil a été paramétré.L'échange de données est en cours.
clignote	éteinte	Erreur légère	Aucune connexion n'a été établie avec le scanner Ethernet/IP :► Vérifier l'alimentation en tension.► Vérifier la configuration de l'appareil.
activée	éteinte	Erreur grave	Erreur du logiciel /matériel de l'appareil :► Redémarrer l'appareil.▷ Si l'erreur est toujours présente,envoyer l'appareil au service.
clignote	clignote Auto-test	Phase de démarrage de l'appareil.

LED Net (état du réseau)

LED rouge LED verte Etat Remarque
éteinte éteinte Aucune	adresse IP ou aucune	alimentation en tension	► Vérifier l'alimentation en tension.► Si le DHCP est activé, vérifier l'accessibilité du serveur DHCP.
éteinte clignote Aucune	connexion	L'appareil a reçu une adresse	IP. Une connexion Ethernet/IP n'a pas été établie.► Vérifier la configuration de l'appareil à l'aide du scanner Ethernet/IP.
éteinte activée Connexion établie		Au moins une connexion Ethernet/IP à l'appareil a été établie.
clignote éteinte Timeout de la connexion U		Un timeout a été trouvé avec une des	connexions Ethernet/IP existantes.► Vérifier l’état de la connexion dans le scanner Ethernet/IP.
activée éteinte L’adresse IP existe déjà La		même adresse IP que celle de l’appa-reil a été trouvé dans le réseau Ethernet/IP.► Activer DHCP.
clignote clignote Auto-test Phase de démarrage de l’appareil.

8.3 Eléments d'indication DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5

Les tableaux suivants s'appliquent uniquement aux appareils DTE8x4 / DTE8x5 / DTE9x4 / DTE9x5.

LED SF

LED rouge LED verte Etat Remarque
éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension.
éteinte activée	Mode de fonctionnement normal -
clignote	éteinte	Défaut au niveau des voies	• Surcharge• Température• défaut interne
activée	éteinte	Défaut au niveau de l'appareil	• Sous-tension• Température
clignote	clignote Auto-test	Phase de démarrage de l'appareil.

LED BF

LED rouge LED verte Etat Remarque
éteinte éteinte aucune alimentation en tension Vérifier l'alimentation en tension
éteinte clignote Connexion avec le contrôleur hôte établie, aucun échange de données	-
éteinte activée Connexion avec le contrôleur hôte établie, échange de données en cours	-
clignote éteinte Connexion avec le contrôleur hôte établie, aucune configuration valable	Vérifier la configuration
activée éteinte Aucune connexion vers le contrôleur hôte	Vérifier la connexion
clignote clignote Auto-test Phase de démarrage de l'appareil

9 Maintenance, réparation et élimination

L'appareil est sans maintenance.

En cas de mauvais fonctionnement de l'appareil prendre contact avec ifm.
▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

10 Homologations / normes

La déclaration de conformité UE, les homologations et les certificats spécifiques aux pays sont disponibles sur : → www.ifm.com

Notes relatives aux homologations : → Notice d'emballage
