Caractéristiques	Détails
Type de haut-parleur	Moniteur de studio actif
Dimensions	40.6 x 30.5 x 31.8 cm
Poids	8.6 kg par enceinte
Réponse en fréquence	35 Hz - 20 kHz
Amplification	Amplification bi-amplifiée
Puissance de sortie	80 W (40 W par canal)
Connectivité	Entrées XLR, TRS et RCA
Contrôle de volume	Contrôle de volume sur le panneau avant
Utilisation recommandée	Mixage audio, production musicale, monitoring en studio
Maintenance	Nettoyage régulier de la surface, vérification des câbles
Sécurité	Éviter l'exposition à l'humidité, utiliser un support stable
Informations supplémentaires	Garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - Eris Pro 8 PRESONUS

Quels sont les dimensions des haut-parleurs PRESONUS Eris Pro 8 ?

Les haut-parleurs PRESONUS Eris Pro 8 mesurent 38,1 cm de haut, 30,5 cm de large et 30,5 cm de profondeur.

Comment connecter les haut-parleurs PRESONUS Eris Pro 8 à mon ordinateur ?

Vous pouvez connecter les haut-parleurs à votre ordinateur via une sortie TRS, XLR ou RCA à partir de votre carte son ou de votre interface audio.

Pourquoi le son est-il distordu lorsque je joue à un volume élevé ?

La distorsion du son à volume élevé peut être causée par une surcharge du signal. Assurez-vous que le niveau de sortie de votre source audio n’est pas trop élevé et ajustez le volume des haut-parleurs.

Les haut-parleurs PRESONUS Eris Pro 8 fonctionnent-ils avec des amplificateurs externes ?

Les haut-parleurs PRESONUS Eris Pro 8 sont des moniteurs actifs, ce qui signifie qu'ils ont leur propre amplification intégrée et ne nécessitent pas d'amplificateur externe.

Comment régler les paramètres de tonalité sur les haut-parleurs Eris Pro 8 ?

Vous pouvez ajuster les paramètres de tonalité en utilisant les contrôles de courbe EQ situés à l'arrière de chaque haut-parleur, comprenant des réglages pour les basses et les aigus.

Est-ce que les haut-parleurs Eris Pro 8 sont compatibles avec les systèmes de son surround ?

Les haut-parleurs Eris Pro 8 sont conçus principalement pour des configurations stéréo. Pour un système de son surround, il est recommandé d'utiliser plusieurs haut-parleurs adaptés à cette configuration.

Que faire si mes haut-parleurs Eris Pro 8 ne s'allument pas ?

Vérifiez d'abord que le cordon d'alimentation est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'.

Comment puis-je réduire le bruit de fond de mes haut-parleurs Eris Pro 8 ?

Pour réduire le bruit de fond, assurez-vous que tous vos câbles sont de bonne qualité et éloignés des sources d'interférence électrique. Vous pouvez aussi ajuster le niveau de gain sur votre interface audio.

Les haut-parleurs Eris Pro 8 ont-ils une garantie ?

Oui, les haut-parleurs PRESONUS Eris Pro 8 sont généralement couverts par une garantie limitée d'un an. Vérifiez les conditions spécifiques de votre achat.

Quelle est la puissance de sortie des haut-parleurs PRESONUS Eris Pro 8 ?

Les haut-parleurs Eris Pro 8 ont une puissance de sortie de 80 watts RMS par haut-parleur.

MODE D'EMPLOI Eris Pro 8 PRESONUS

Pro Moniteurs coaxiaux haute définition Mode d'emploi www.presonus.com

FrançaisTable des matières 1 Présentation — 1

1.1 Introduction — 1

1.2 Enregistrement du produit — 2

2.1 Connexions et commandes de la face

2.1.2 Alimentation électrique — 4

2.1.3 Commandes de l'utilisateur — 5

Configuration sophistiquée avec contrôleur de moniteurs et commutation d’enceintes — 7 3 Exposés techniques — 8

3.1 Positionnement des moniteurs et réglages

d’espace acoustique — 8

3.2 Étalonnage à l'aide d’une référence « standard »

de 85 dB SPL — 10 4 Ressources — 12

4.1 Caractéristiques techniques — 12

4.2 Configuration de vos moniteurs Eris pour des

performances optimales — 12

4.3 Guide de dépannage — 131

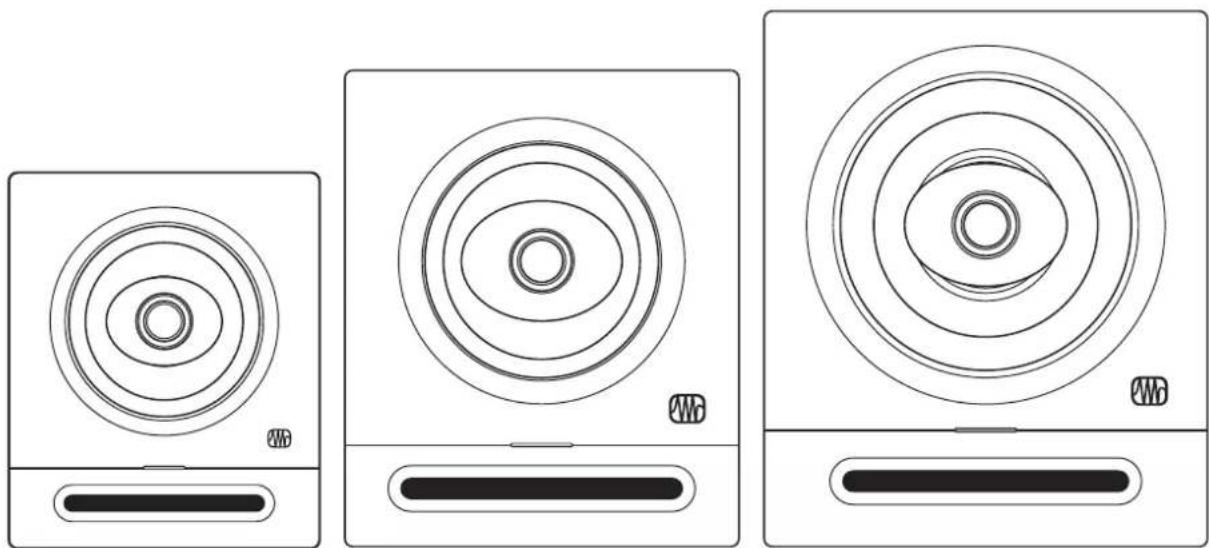

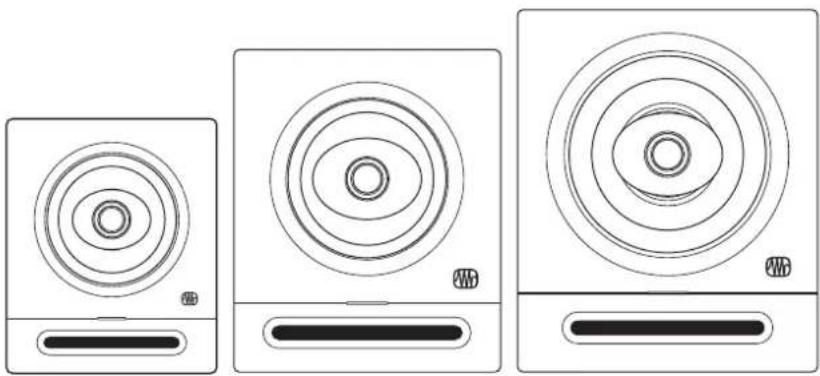

Série Eris Pro Mode d'emploi 1 Présentation

Merci d'avoir acheté des moniteurs de studio de la série Eris Pro. Avec leur conception coaxiale à source ponctuelle unique pour un alignement de phase et une image stéréo supérieurs, les moniteurs de la série Eris Pro garantissent une restitution précise de votre mixage, en configuration stéréo ou surround. PreSonus Audio Electronics vise à constamment améliorer ses produits et nous apprécions grandement vos suggestions. Nous pensons que la meilleure façon d'atteindre notre but d'amélioration constante des produits est d'écouter les véritables experts : nos précieux clients. Nous vous sommes reconnaissants du soutien que vous nous témoignez au travers de l'achat de ce produit et sommes persuadés que vous apprécierez vos moniteurs de studio de la série Eris Pro ! À propos de ce mode d'emploi : nous vous suggérons d'utiliser ce mode d'emploi pour vous familiariser avec les fonctions, applications et flux de production de vos moniteurs Eris Pro avant d'essayer de les connecter au reste de votre équipement de studio. Cela vous aidera à obtenir des performances supérieures et de meilleurs résultats. Tout au long de ce mode d'emploi, vous trouverez des Conseils d'expert qui peuvent rapidement faire de vous un expert des Eris afin de vous aider à tirer le meilleur parti de votre investissement. Si c’est votre première paire de moniteurs de studio, veuillez consulter la section 3 pour plus de détails sur la façon de les installer correctement dans votre environnement de mixage. Plus d'informations sont disponibles sur My.PreSonus.com.2 1 Présentation

1.2 Enregistrement du produit

Série Eris Pro Mode d'emploi

1.2 Enregistrement du produit

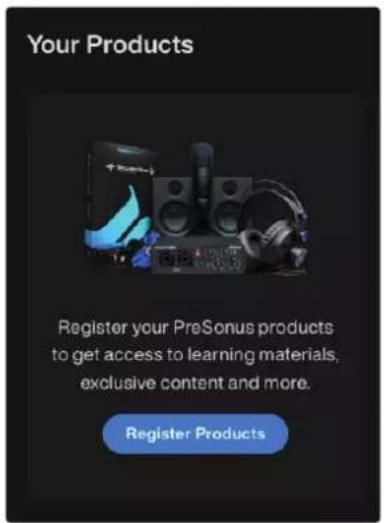

PreSonus s'engage à offrir la meilleure expérience à ses clients. MyPreSonus est le portail unique répondant à tous les besoins de nos clients enregistrés. Dans votre compte MyPreSonus, vous pouvez voir tous les matériels et logiciels PreSonus que vous avez enregistrés, contacter l’assistance technique, suivre vos commandes et plus encore. Pour enregistrer vos moniteurs de référence pour studio Eris, allez sur My.PreSonus.com et suivez les instructions à l'écran.

Téléchargez l'appli MyPreSonus depuis l'App Store Apple ou Google Play.

1.3 Contenu de l'emballage

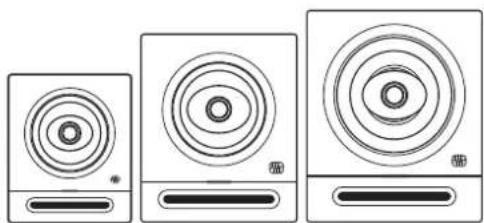

Le carton de votre Eris Pro contient : 1 moniteur Eris Pro 6 ou Pro 83 1 Présentation

1.3 Contenu de l'emballage

Série Eris Pro Mode d'emploi 4 pieds en mousse à placer sous l'enceinte pour améliorer son isolation

Guide de prise en main de la série Eris Pro

2.1 Connexions et commandes de la face arrière

Série Eris Pro Mode d'emploi 2 Branchements

2.1 Connexions et commandes de la face arrière

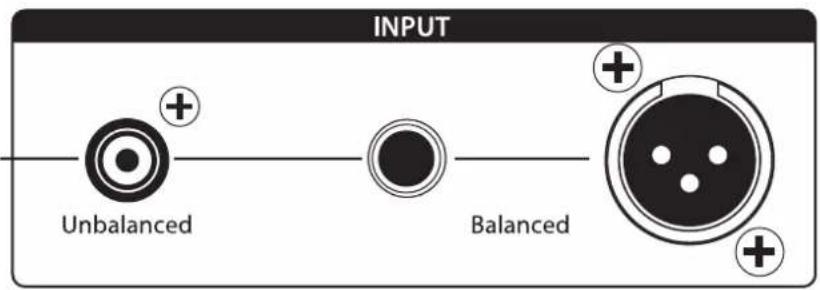

Entrées de niveau ligne. Les moniteurs Eris Pro offrent un choix de trois types d'entrée de niveau ligne : XLR symétrique, jack 6,35 mm symétrique et RCA asymétrique. Ne connectez pas simultanément plusieurs sources à vos moniteurs Eris Pro. Conseil d'expert : dans la mesure du possible, il est recommandé d'utiliser les entrées de niveau ligne symétriques de vos moniteurs Eris Pro. Les câbles et connexions symétriques résistent aux bruits induits par les fréquences radioélectriques et les interférences électromagnétiques (IEM). Si votre source audio n'a que des connexions asymétriques (jack 6,35 mm 2 points (TS) ou RCA), il est recommandé d'utiliser l'entrée RCA. Des câbles et adaptateurs jack 6,35 mm 2 points (TS) vers RCA sont disponibles dans la plupart des magasins de musique. Que vous utilisiez les entrées symétriques ou asymétrique, optez toujours pour le câble de plus court possible afin de minimiser le risque de bruit induit dans vos moniteurs de studio. Gain d'entrée. Règle le niveau du signal entrant avant qu'il ne soit amplifié.

2.1.2 Alimentation électrique

Embase pour cordon d'alimentation IEC. C’est la prise d'alimentation de votre moniteur Eris Pro.

Avertissement : ne retirez pas la broche de terre centrale et n'employez

pas de rallonge supprimant la terre car cela pourrait entraîner une électrocution.

Interrupteur d'alimentation. C'est l'interrupteur d'alimentation de votre moniteur Eris Pro. Quand votre moniteur Eris Pro est sous tension, sa LED bleue s’allume en face avant. Sélecteur de tension d'alimentation secteur. La tension d'alimentation d’entrée est réglée à l'usine en fonction du pays vers lequel a été expédié le moniteur Eris Pro. N'utilisez ce sélecteur que si vous employez votre moniteur Eris dans un pays où le secteur a une tension standard différente de celle du pays dans lequel vous avez acheté votre moniteur. POWER AC SELECT5 2 Branchements

2.1 Connexions et commandes de la face arrière

Série Eris Pro Mode d'emploi Standby (veille). Lorsque le mode de veille est activé, les moniteurs Eris passent en mode d'économie d'énergie après plus de 40 minutes sans qu'aucun son ne soit diffusé. Dès qu'un signal audio revient, le mode d'économie d'énergie est désactivé. LED d'alimentation. La LED située au centre de l'enceinte indique l'état de l'alimentation :

• Fixement allumée en blanc : l'enceinte Eris est sous tension et en mode de veille.

• Fixement allumée en bleu : l'enceinte Eris est sous tension mais pas en mode de veille.

2.1.3 Commandes de l'utilisateur

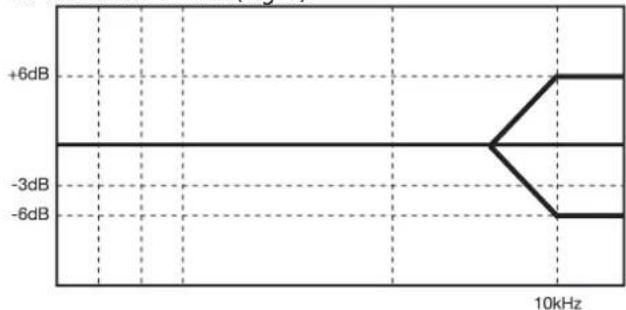

High (hautes fréquences). Renforce ou atténue de ±6 dB toutes les fréquences au-dessus de 10 kHz (aigus). Conseil d'expert : la commande High des moniteurs Eris Pro est un égaliseur d'aigus en plateau qui accentue ou atténue toutes les fréquences au-dessus de 10 kHz. Cet égaliseur est comparable à la commande d’aigus d’un auto-radio et peut de la même façon apporter très rapidement des changements sonores notables. Si vous trouvez que vos mixages manquent d’aigus sur d'autres systèmes d'enceintes, essayez de baisser cette commande. Trop brillants au contraire ? Montez un peu cette commande. Dans les deux cas, des anomalies de votre pièce peuvent avoir un impact négatif sur le rendu de vos moniteurs Eris Pro. Voir la section 3 pour des conseils d’installation et d'étalonnage. Mid (fréquences moyennes). Renforce ou atténue de ±6 dB les fréquences autour de 1 kHz. Conseil d'expert : la commande Mid est un égaliseur en cloche qui vous permet d'augmenter ou de diminuer le niveau d'une bande de fréquences large de deux octaves centrée sur 1 kHz, ce qui peut apporter de subtils changements à la réponse en fréquence de vos moniteurs Eris Pro. En général, vous ne toucherez pas à cette commande car cela changerait la réponse en fréquence neutre de vos moniteurs Eris Pro. Cependant, si vous souhaitez rapidement retrouver les performances d’enceintes grand public, baisser cette commande reproduira le creusement des médiums qui est la marque de fabrique des modèles grand public. Low Cutoff (coupe-bas). Fait plonger le niveau des fréquences inférieures à la fréquence spécifiée (80 ou 100 Hz) avec une pente de −12 dB/octave. Régler cette commande sur Flat permet à l'Eris Pro de retrouver son atténuation naturelle.6 2 Branchements

2.2 Schémas de branchement

Série Eris Pro Mode d'emploi Conseil d'expert : si vous utilisez un caisson de graves qui ne dispose pas d'un filtre passe-bas variable, comme celui qu’offre l'Eris Pro Sub 10 de PreSonus, cette commande vous servira à régler le point de répartition (crossover) de votre système 2.1. Pour des informations sur la configuration d'un système 2.1 dans le studio, veuillez consulter My.PreSonus.com. Acoustic Space (espace acoustique). Réduit de −4 dB ou −2 dB le niveau de toutes les fréquences inférieures à 800 Hz pour compenser le renforcement des graves qui se produit naturellement quand une enceinte est placée près d'un mur ou dans un coin de pièce. Si vos moniteurs Eris Pro peuvent être placés loin des murs dans votre espace de mixage, laissez cette commande réglée à 0 dB. Conseil d'expert : plus vos moniteurs de studio sont près d'un mur ou d'un coin de pièce, plus les basses profondes seront amplifiées. Si vous remarquez que vos mixages manquent de graves lorsqu’ils sont reproduits en dehors de votre environnement de mixage, essayez de régler l'espace acoustique sur vos moniteurs pour créer une réponse en fréquence plus uniforme et aider à compenser une configuration de mixage compacte. Pour plus d'informations sur le positionnement des moniteurs de studio, veuillez consulter la section 3.1.

2.2 Schémas de branchement

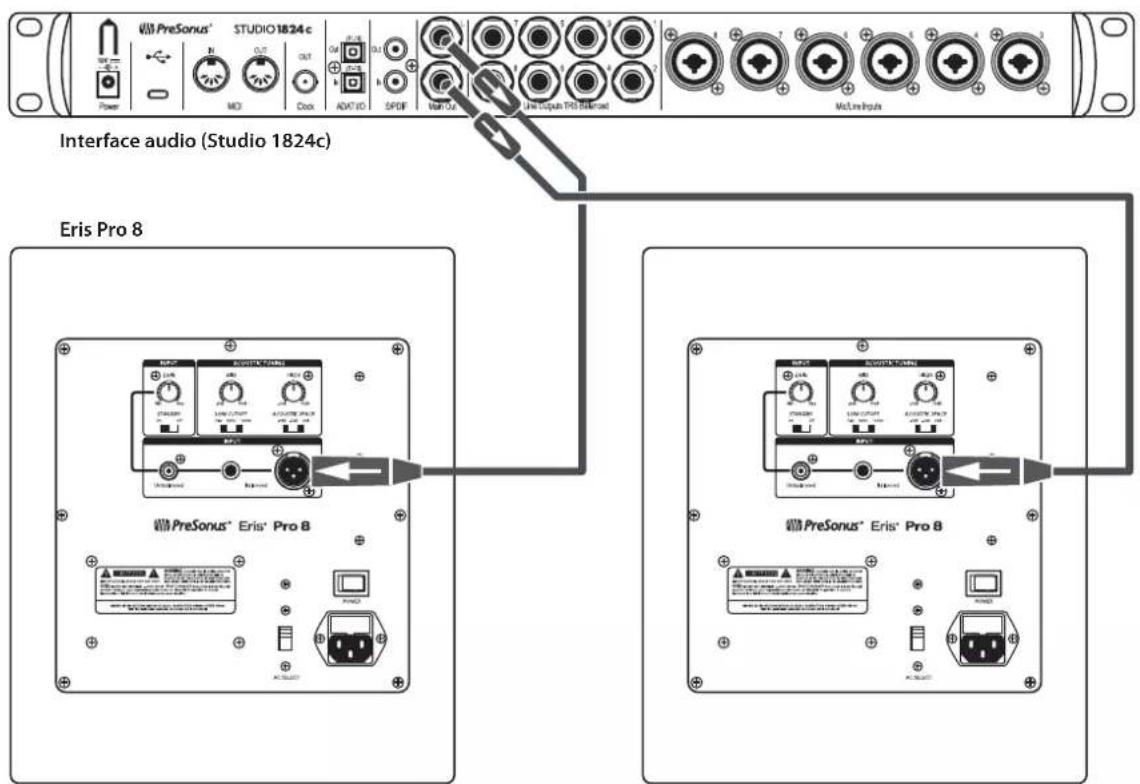

2.2.1 Configuration de base

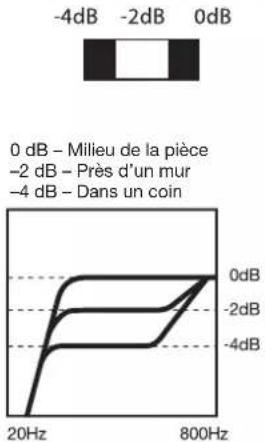

0 dB – Milieu de la pièce –2 dB – Près d’un mur –4 dB – Dans un coin Eris Pro 8 Interface audio (Studio 1824c)7 2 Branchements

2.2 Schémas de branchement

Série Eris Pro Mode d'emploi

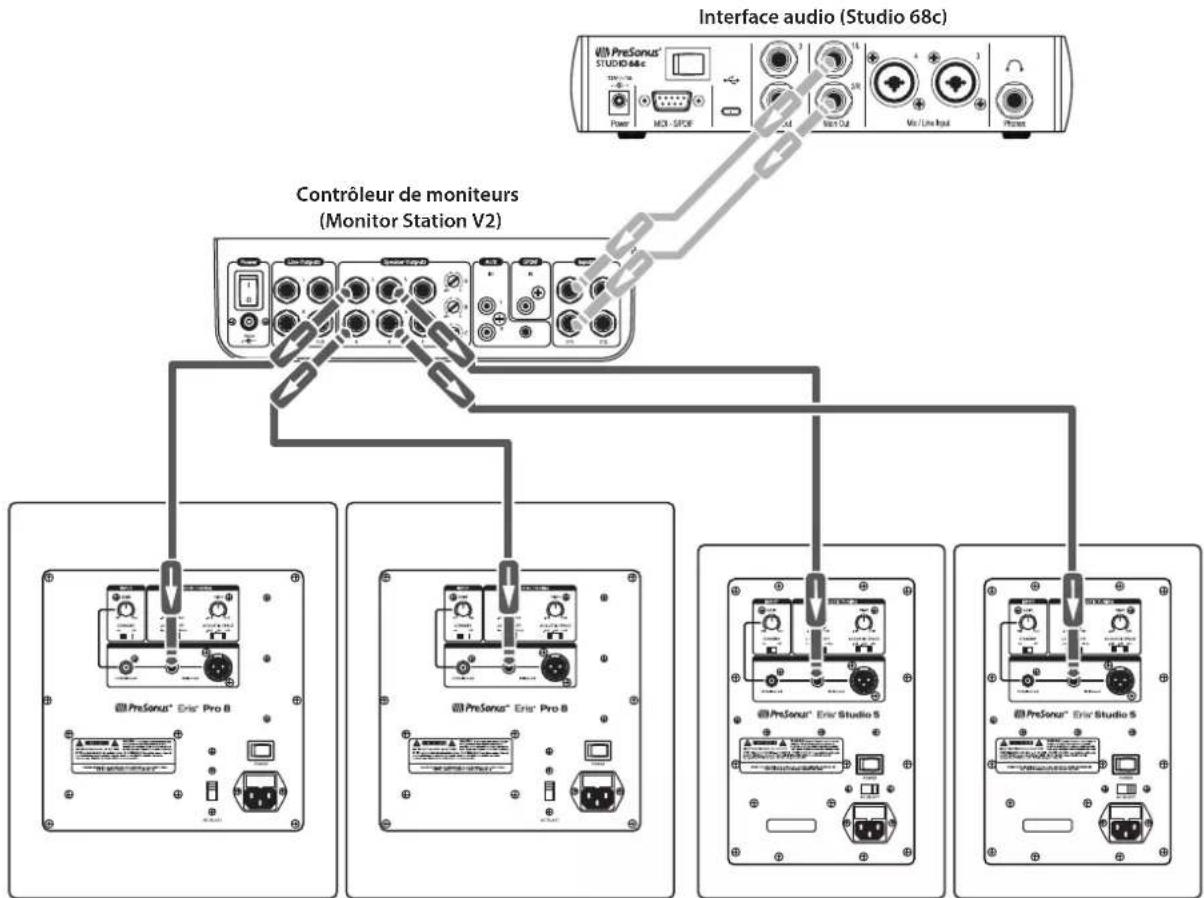

Configuration sophistiquée avec contrôleur de moniteurs et commutation d’enceintes Interface audio (Studio 68c) Contrôleur de moniteurs (Monitor Station V2) Eris Pro 8 Eris Pro 8 Eris Studio 5 Eris Studio 58 3 Exposés techniques

3.1 Positionnement des moniteurs et réglages d’espace acoustique

Série Eris Pro Mode d'emploi 3 Exposés techniques

3.1 Positionnement des moniteurs et réglages d’espace acoustique

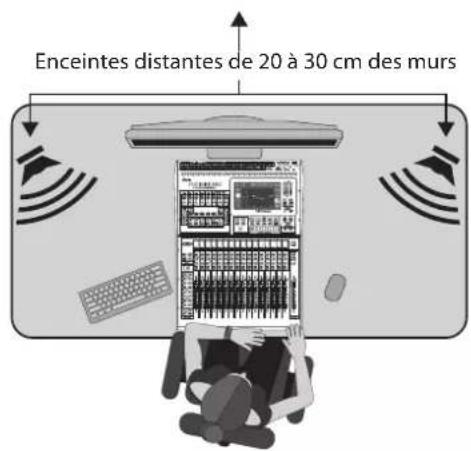

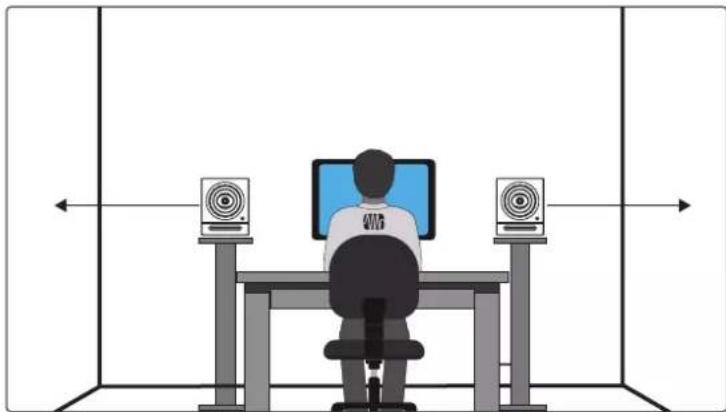

Enceintes distantes de 20 à 30 cm des murs Avant de placer vos moniteurs de studio dans votre environnement de mixage, placez votre plateau de travail ou vos pieds de moniteur pour que vos enceintes soient éloignées des murs et des coins de la pièce d’au moins 20 à 30 cm. Cela permettra d'éviter que les ondes sonores ne se réfléchissent sur le mur et reviennent vers vous, entraînant une annulation de phase et d'autres interactions acoustiques potentiellement nuisibles. Cela n'est pas toujours possible et il existe alors des moyens de compenser l'exiguïté de certains espaces de mixage. Quand un moniteur est placé près d'un mur, ou dans un coin, les basses fréquences ont tendance à être plus accentuées que si le moniteur était décollé de toute paroi de la pièce. Communément appelé « renforcement des graves par les parois », cet effet est plus prononcé si le moniteur est dans un coin et moins prononcé, mais néanmoins présent, si le moniteur est près d'un seul mur. Si une réponse renforcée en basses peut être souhaitable dans un environnement d'écoute de loisir, dans un studio de mixage, cela peut amener l’ingénieur du son à réduire les basses dans le mixage afin de compenser ce qu’il entend dans le studio, l’effet étant alors un mixage qui sera trop brillant lors de sa reproduction sur des systèmes stéréo grand public. Pour compenser ce phénomène, les moniteurs Eris Pro sont équipés d’une commande Acoustic Space qui atténue d’une certaine valeur toutes les fréquences inférieures à 800 Hz.

• Si vos moniteurs Eris Pro sont proches des coins de la pièce, commencez par régler le sélecteur Acoustic Space sur −4 dB. Cela donne la plus forte atténuation des basses.

• Quand les moniteurs Eris Pro sont placés près du mur arrière, réglez le sélecteur Acoustic Space sur −2 dB.

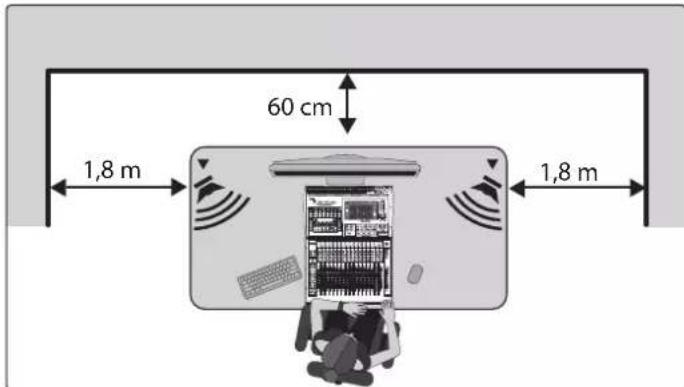

• Si votre environnement de mixage offre suffisamment d'espace pour tenir vos moniteurs de studio à distance des parois de la pièce, laissez le sélecteur Acoustic Space sur 0 dB car aucune atténuation des basses ne devrait être nécessaire.9 3 Exposés techniques

3.1 Positionnement des moniteurs et réglages d’espace acoustique

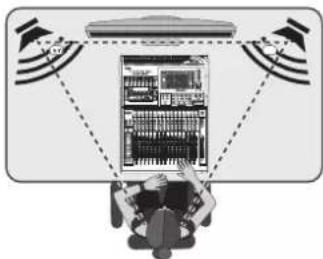

Série Eris Pro Mode d'emploi Si possible, vous devez vous placer pour mixer au centre d'un mur afin d'obtenir la position d'écoute la plus équilibrée. Placez vos enceintes de façon à ce qu’elles soient à la même distance des côtés de la pièce. C'est-à-dire que si votre enceinte de gauche est à 1,8 m du mur de gauche et à 60 cm du mur arrière, votre enceinte de droite doit être à 1,8m du mur de droite et à 60 cm du mur arrière. En centrant votre position de mixage, votre système d’écoute vous fournira une intelligibilité plus fiable des basses fréquences. Dans une pièce rectangulaire, il est préférable de s'installer le long d'un des murs longs, surtout dans une petite pièce. Cela minimisera les problèmes causés par les réflexions sur les parois latérales. 60 cm 1,8 m 1,8 m Tout comme placer votre position de mixage dans un coin n’est pas une bonne idée, ce n’en est pas non plus une que de créer un coin avec votre position de mixage. Assurez-vous que la distance entre l'enceinte et le mur derrière est différente de celle avec le mur latéral le plus proche. Par exemple, si votre enceinte de gauche est à 30 cm du mur de gauche, elle ne doit pas être à 30 cm du mur de derrière. Le haut-parleur coaxial unique de la série Eris Pro est conçu pour offrir une couverture audio symétrique. En raison de la configuration unique de ces moniteurs, PreSonus recommande de les placer uniquement à la verticale. 60˚ 60˚ Chaque fois que l’on parle d’écoute sur des systèmes d’enceintes, on évoque le « point d’écoute idéal ». Comme mentionné précédemment, c'est la position centrale entre les deux côtés d'un système stéréo, là où les enceintes se recoupent, et c'est là que l'image stéréo sera la meilleure. Créer un point d’écoute idéal est relativement facile. Il suffit de tourner chaque enceinte pour que les tweeters forment un triangle équilatéral avec votre tête, c'est-à-dire que les enceintes doivent être écartées de la même distance que celle10 3 Exposés techniques

3.2 Étalonnage à l'aide d’une référence « standard » de 85 dB SPL

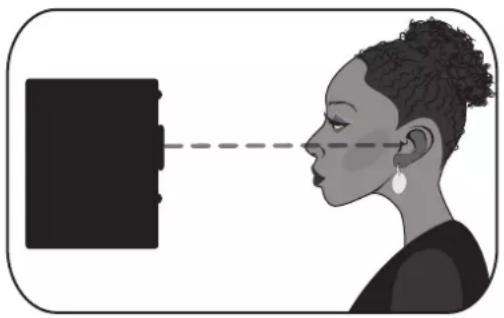

Série Eris Pro Mode d'emploi qui vous sépare d’elles. Les moniteurs doivent être orientés vers l'intérieur pour qu’ils soient dirigés vers une de vos oreilles plutôt que de pointer droit devant. Idéalement, des moniteurs de studio de proximité comme les Eris Pro doivent être placés de manière à ce que les haut-parleurs de hautes fréquences (communément appelés « tweeters ») soient à la même hauteur que vos oreilles lorsque vous êtes assis en position de mixage. Les hautes fréquences sont beaucoup plus directionnelles que les basses fréquences. Pour cette raison, vous entendrez plus précisément ce qui se passe si les hautes fréquences sont dirigées vers votre oreille. Une fois que vous avez créé le point d’écoute idéal, asseyez-vous et vérifiez que vos oreilles sont au niveau du centre du tweeter.

3.2 Étalonnage à l'aide d’une référence « standard » de 85 dB SPL

Une fois que vous avez correctement placé vos moniteurs de studio et choisi votre position d'écoute, il est utile de régler tous les niveaux dans votre studio afin d'optimiser chaque composant. Prendre le temps d’étalonner correctement vos enceintes peut être très utile à cet égard et vous donnera également un excellent point de départ pour corriger ou affiner votre environnement de mixage. L'objectif principal de l’étalonnage d'enceinte est d'assurer qu'un niveau audio spécifique mesuré dans votre station de travail audio numérique (STAN) ou dans votre table de mixage équivaut à un niveau de pression acoustique (SPL) prédéterminé dans votre environnement de studio. Selon la méthode et les niveaux de référence utilisés durant l’étalonnage, un bon étalonnage peut aider à réduire le bruit indésirable, à minimiser le risque de dommage pour vos moniteurs de studio et vos oreilles, à maximiser les possibilités de référence de différents types d'enceinte et à vous assurer une écoute aussi fidèle que possible. Pour étalonner les moniteurs de référence d'un studio, le niveau sonore ou niveau de pression acoustique (SPL) doit être mesuré depuis la position de mixage à hauteur d'oreille quand vous êtes assis. Il existe sur le marché toute une variété d’excellentes applis de mesure de SPL (sonomètres) pour smartphones, et beaucoup sont gratuites ! Vous pouvez également trouver des sonomètres mesurant précisément le SPL dans votre magasin de composants électroniques local. Le sonomètre doit être tenu à bout de bras avec le microphone pointé vers le point central entre les enceintes gauche et droite (où doit être votre tête), incliné à 45° pour assurer une lecture précise. Si votre sonomètre est également votre11 3 Exposés techniques

3.2 Étalonnage à l'aide d’une référence « standard » de 85 dB SPL

Série Eris Pro Mode d'emploi téléphone, faites bien attention que le micro ne soit pas couvert par votre doigt ou l’étui du téléphone ! Vous devez étalonner indépendamment les moniteurs droit et gauche pour que les deux soient réglés sur le même niveau acoustique. Cela vous garantira que vos mixages stéréo seront bien équilibrés et bien reproduits sur différents systèmes d’enceintes. Le but de cet étalonnage de référence standard est de s'assurer que lorsque les indicateurs de niveau de sortie de votre STAN ou table de mixage indiquent 0 dB, le niveau de pression acoustique (SPL) est de 85 dB à votre position de mixage.

1. Branchez vos moniteurs de studio aux sorties principales de votre source

audio. L'enceinte sur votre gauche doit être connectée à la sortie gauche. L'enceinte sur votre droite doit être connectée à la sortie droite.

2. Commencez par régler au plus bas la sensibilité d'entrée de vos moniteurs Eris

3. Réglez au plus bas la sortie de votre source audio (interface audio, table de

mixage ou gestionnaires d’enceintes). Note : si vous avez des processeurs externes (égaliseurs, limiteurs, etc.) connectés entre la source audio et vos moniteurs, débranchez-les ou court-circuitez-les. Si votre source audio est une table de mixage, assurez-vous que tous ses réglages sont neutres.

4. Produisez un bruit rose couvrant toute la bande de 20 Hz à 20 kHz à un niveau

de 0 dB par les sorties de votre source audio principale.

5. Montez le niveau de sortie de votre source audio principale jusqu'au réglage

de gain unitaire. Le « gain unitaire » est le réglage pour lequel le niveau du signal n'est ni amplifié ni atténué. Il est généralement repéré par un « 0 » ou un « U » sur le fader ou bouton de niveau de l'appareil audio. Dans de nombreux appareils et interfaces numériques, le niveau maximal correspond au réglage de gain unitaire de l’appareil. Veuillez consulter le mode d'emploi de votre appareil audio ou le site web de son fabricant pour plus d'informations sur ses niveaux et réglages. Vous ne devez pas entendre le bruit rose. Si vous l'entendez, reprenez l'étape 2.

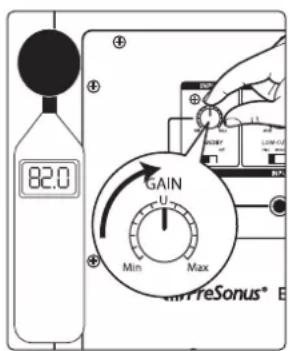

6. Tout en mesurant le niveau de sortie à l'aide d'un sonomètre, commencez à

monter lentement la sensibilité d'entrée (le volume) de votre enceinte de gauche jusqu'à ce que le niveau acoustique de la tonalité de test lue atteigne 82 dB SPL. Quand les deux enceintes jouent simultanément, le SPL global augmente d'environ +3 dB (85 dB).

7. Éteignez votre enceinte de gauche.

8. Montez lentement la sensibilité d'entrée (le volume) de l'enceinte de droite

jusqu'à ce que le niveau acoustique de la tonalité de test lue atteigne 82 dB SPL.

9. Arrêtez le bruit rose et rallumez votre enceinte de gauche. Reproduisez sur

vos enceintes de la musique que vous connaissez bien et asseyez-vous à votre position de mixage. Vous pouvez avoir à affiner le positionnement de vos enceintes jusqu'à ce que le son soit bien équilibré et que vous ayez un large point d'écoute idéal depuis lequel mixer. Note : si un niveau de 85 dB est trop fort pour votre pièce, soit pour des contraintes de bruit, soit parce que la pièce est trop petite, vous pouvez refaire les étapes d’étalonnage ci-dessus et régler plutôt chaque enceinte à 79 dB. L'important n'est pas le niveau lui-même mais que les deux enceintes soient réglées sur le même niveau de pression acoustique (SPL).12 4 Ressources

4.1 Caractéristiques techniques

Série Eris Pro Mode d'emploi 4 Ressources

4.1 Caractéristiques techniques

Pro 4 Pro 6 Pro 8 Réponse en fréquence 50Hz à 20kHz 35Hz à 20kHz 35Hz à 20kHz Niveau de pression acoustique (SPL) en crête 99dB (à 1m) 106dB (à 1m) 108dB (à 1m) Puissance de l'amplicateur des BF 45W, classe AB 75W, classe AB 75W, classe AB Puissance de l'amplicateur des HF 35W, classe AB 65W, classe AB 65W, classe AB Transducteur BF 4,5" (11,4cm) en composite tissé 6,5" (16,5cm) en composite tissé 8" (20,3cm) en composite tissé Transducteur HF Dôme en soie de 1" (25,4mm) Dôme en soie de 1,25" (32mm) Dôme en soie de 1,25" (32mm) Entrées (1 de chaque) XLR symétrique Jack 6,35mm 3points (TRS) symétrique RCA asymétrique XLR symétrique Jack 6,35mm 3points (TRS) symétrique RCA asymétrique XLR symétrique Jack 6,35mm 3points (TRS) symétrique RCA asymétrique Commandes Volume High (hautes fréquences) Mid (fréquences moyennes) Acoustic Space (espace acoustique) Low Cut (coupe-bas) Économiseur d'énergie Volume High (hautes fréquences) Mid (fréquences moyennes) Acoustic Space (espace acoustique) Low Cut (coupe-bas) Économiseur d'énergie Volume High (hautes fréquences) Mid (fréquences moyennes) Acoustic Space (espace acoustique) Low Cut (coupe-bas) Économiseur d'énergie Dimensions (H x L x P)

4.2 Configuration de vos moniteurs Eris pour des performances optimales

1. Connectez vos moniteurs à votre appareil audio à l'aide de câbles symétriques. Un câble

symétrique est un câble qui transmet les signaux audio au moyen de trois conducteurs (deux pour le signal et un pour la masse). Les câbles symétriques permettent d'annuler tout bruit ou parasite capté sur le parcours du câble. Les câbles asymétriques sont plus sensibles aux bruits et aux parasites et doivent être évités.

2. Assurez-vous que vos moniteurs sont branchés à une bonne source d'alimentation. Les sources

d'alimentation instables ou parasitées peuvent provoquer des bruits indésirables dans votre signal audio. Utilisez si nécessaire un parasurtenseur ou un onduleur.

3. Éloignez vos câbles des sources d'alimentation et autres appareils électroniques afin d'éviter

les interférences électromagnétiques susceptibles de provoquer des bourdonnements, des ronflements ou d'autres parasites dans votre signal audio.13 4 Ressources

4.3 Guide de dépannage

Série Eris Pro Mode d'emploi

4. Positionnez correctement vos moniteurs pour minimiser le bruit. Gardez-les à une distance

raisonnable des autres appareils électroniques pour éviter les parasites.

5. Une structure de gain correcte peut vous aider à éviter les bruits dans votre signal audio. La

structure de gain est le processus de réglage des niveaux d'entrée et de sortie des signaux audio dans un système d'enregistrement ou de mixage afin d'obtenir une qualité sonore optimale et d'éviter les distorsions. Assurez-vous que les niveaux d'entrée ne sont ni trop faibles ni trop élevés. Maintenez vos niveaux dans une plage raisonnable et évitez de saturer votre interface audio ou votre table de mixage.

4.3 Guide de dépannage

Pas d'alimentation. Assurez-vous d'abord que votre moniteur Eris Pro est bien branché. S'il est branché à un conditionneur de courant ou à un onduleur, vérifiez que celui-ci est activé et fonctionne correctement. Si le problème persiste, débranchez le câble d'alimentation de votre moniteur de studio et vérifiez le fusible en face arrière. Le type de fusible nécessaire à votre moniteur est indiqué sous l'entrée d'alimentation. Veillez à utiliser le fusible correct pour la tension d'alimentation réglée. Si le fusible grille à nouveau, vous devez contacter PreSonus pour une réparation. Pas de son. Si votre moniteur Eris Pro semble alimenté alors que vous n'entendez aucun son quand votre source audio est en service (les voyants sont allumés mais il ne se passe rien), vérifiez d'abord que le câble reliant votre source audio au moniteur fonctionne bien. Vérifiez aussi que la commande de gain d'entrée est réglée de façon à fournir une amplitude de signal suffisante. Ronflement. Généralement, un ronflement est causé par une boucle de masse. Vérifiez que tous vos équipements audio sont raccordés à la même source électrique. Si vous n'utilisez pas de conditionneur de courant, nous vous recommandons fortement d'en ajouter un. Non seulement cela aidera à minimiser le ronflement, mais cela protégera mieux votre équipement des surtensions, des chutes de tension, etc. Utilisez chaque fois que possible des câbles symétriques. Si votre appareil audio n'a pas de sortie symétrique, vous pouvez le raccorder à un boîtier de direct qui apportera un suppresseur de masse et une sortie symétrique. Enfin, veillez à ce que vos câbles audio ne longent pas des câbles d'alimentation, et utilisez des câbles d'une longueur appropriée à votre application. Utiliser des câbles trop longs augmente non seulement le risque de bruit mais aussi la probabilité d'enroulement des câbles, ce qui a pour effet de créer une antenne qui capte tous les types de parasites audio.Le dîner est servi Bonus supplémentaire : la recette PreSonus jusqu'à présent secrète du… Haricots rouges et riz Ingrédients :

• 450 g de haricots rouges secs

• 1 gros oignon coupé en dés

• 3 branches de céleri coupées en dés

• 1 gros poivron vert coupé en dés

• 1,5 à 2 litres de bouillon de légumes

• 1 cuillerée à soupe de mélange d'assaisonnement Old Bay Seasoning

• Une demi-botte de persil frais

• 2 cuillerées à café de sel non iodé

• 2 cuillerées à soupe d'huile d'olive

• 1 jarret de porc fumé (facultatif) Instructions de cuisson :

1. Rincer les haricots rouges dans l'eau froide.

2. Dans une cocotte-minute, chauffer l'huile d'olive à feu moyen-fort. Faire revenir l'oignon, le céleri, le poivron, les haricots, et le jarret (le cas échéant) jusqu'à ce que les oignons soient translucides.

3. Mélanger l'Old Bay, le persil et le sel.

4. Ajouter le bouillon de légumes jusqu'à ce que les haricots et les légumes soient recouverts.

5. Fermer la cocotte-minute et la porter à pression maximale sur feu vif.

6. Réduire à feu doux tout en maintenant la pression maximale. Faire cuire pendant 40 minutes.

7. Laisser la pression retomber naturellement (20 à 30 minutes).

8. Retirer le couvercle et écraser avec un presse-purée jusqu'à obtention d'une texture onctueuse.

9. Corriger l'assaisonnement avec sel et poivre si nécessaire.

10. Servir sur du riz avec la sauce chaude et de l'andouille grillée (facultative).

© 2023 PreSonus Audio Electronics, Inc. Tous droits réservés. PreSonus et Eris sont des marques de commerce ou déposées de PreSonus Audio Electronics, Inc. Toutes les autres marques de commerce sont la propriété de leurs détenteurs respectifs. Toutes les caractéristiques sont sujettes à modification sans préavis... sauf la recette, qui est un classique.Baton Rouge • USA www.presonus.com Référence 70-52000197-A Série Eris
