| Type de produit | Chauffage soufflant électrique |
| Marque | Trotec |
| Modèle | TDE 25 |
| Puissance calorifique | 3 kW |
| Alimentation | 230 V / 50 Hz, 13 A |
| Indice de protection | IP24 |
| Dimensions (L × l × H) | 340 × 260 × 345 mm |
| Poids | 10 kg |
| Niveau de pression sonore | 65 dB(A) à 1 m |
| Débit d'air | 206 m³/h |
| Longueur du câble | 270 cm |
| Réglages | Marche/Arrêt (pas de thermostat) |
| Fonctions de sécurité | Protection anti-surchauffe, thermostat de sécurité |
| Utilisation recommandée | Locaux fermés, bien isolés, usage occasionnel |
| Entretien | Nettoyer le boîtier avec un chiffon humide et doux |
| Pièces détachées | Utiliser uniquement des pièces d'origine Trotec |
| Réparabilité | Interventions électriques réservées au SAV ou à un professionnel |
| Distance minimale aux obstacles | 100 cm de tous les côtés |
FOIRE AUX QUESTIONS - TDE 25 TROTEC
Questions des utilisateurs sur TDE 25 TROTEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chauffage au format PDF gratuitement ! Retrouvez votre notice TDE 25 - TROTEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TDE 25 de la marque TROTEC.

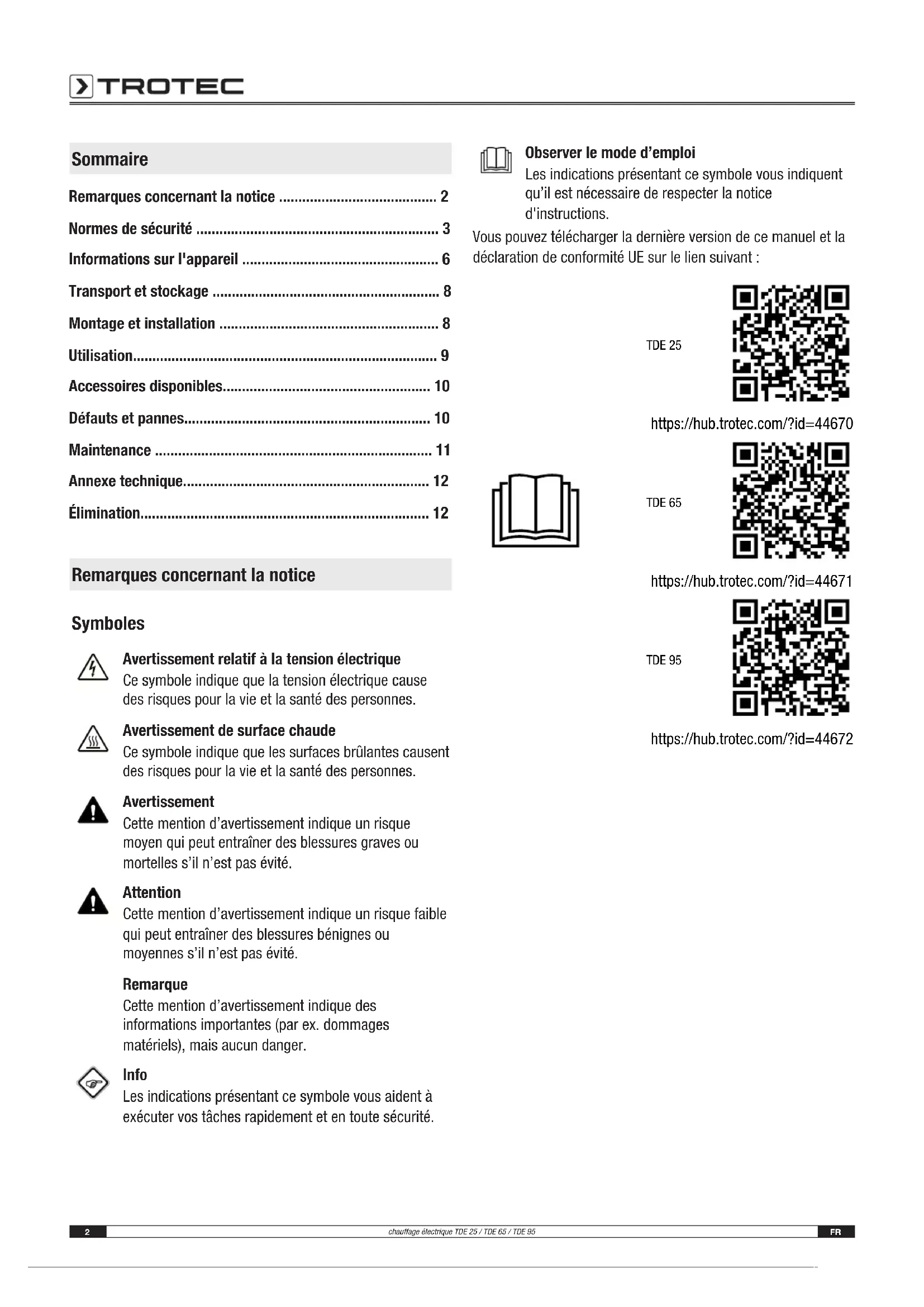

MODE D'EMPLOI TDE 25 TROTEC
Normes de sécurité .... 3
Informations sur l'appareil 6
Transport et stockage 8
Montage et installation 8
Utilisation....9
Accessoires disponibles.... 10
Défauts et pannes.... 10
Maintenance 11
Annexe technique.... 12
Élimination.... 12
Remarques concernant la notice
Symboles
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement de surface chaude
Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.
Vous pouvez télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :
TDE 25
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
Avertissement
Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont l'objet d'une surveillance constante.
Les enfants âgés de 3 à 8 ans n'ont le droit d'allumer et d'éteindre l'appareil que s'ils font l'objet d'une surveillance ou s'ils ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation, à condition que l'appareil soit placé ou installé dans sa position normale d'utilisation.
Les enfants âgés de 3 à 8 ans n'ont pas le droit de brancher la fiche secteur dans la prise, de réguler l'appareil, de le nettoyer ni d'effectuer l'entretien utilisateur.
Avertissement
N'utilisez pas l'appareil dans des pièces de taille réduite s'il s'y trouve des personnes incapables de quitter la pièce de manière autonome et qu'elles ne sont pas sous surveillance permanente.
Avertissement
Cet appareil est conçu exclusivement pour les locaux bien isolés ou pour une utilisation occasionnelle.
Avertissement
N'utilisez pas de cordon secteur d'une longueur supérieure à 2 m.
Si le cordon est trop long et s'échappe du raccordement, il existe un risque d'électrocution et de trébuchement.
Assurez-vous que le raccordement secteur soit adapté à l'appareil et que le fil de terre soit rallongé. Il est recommandé d'utiliser un raccordement conforme VDE.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Installez l'appareil debout et de façon stable sur une surface solide.
- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
- N'exposez pas l'appareil à un jet d'eau direct.
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil pendant le fonctionnement.
- Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
- Ne vous asseyez pas sur l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
- Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
- Ne quittez pas la maison tant que l'appareil est en fonctionnement. Assurez-vous que l'appareil soit éteint. Retirez toujours la fiche secteur de la prise secteur.
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
- N'utilisez pas cet appareil de chauffage à proximité immédiate de piscines, de baignoires ou de douches.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez des rallonges de câbles électriques conformément à la puissance connectée de l'appareil, la longueur du câble et l'utilisation. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saisissant par la fiche.
- Éteignez l'appareil et retirez le câble électrique de la prise lorsque l'appareil n'est pas en service.
- N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
- Maintenez toujours une distance de sécurité d'au moins 1 m entre l'entrée d'air et la sortie d'air de l'appareil et les matériaux inflammables quels qu'ils soient, comme les tissus, les rideaux, les lits ou les canapés.
- Veillez à ce que l'entrée et la sortie d'air soient libres.
- Ne placez pas l'appareil sur un support inflammable.
- Utilisez uniquement des pièces de rechange d'origine pour ne pas compromettre l'exploitation et la sécurité de fonctionnement de l'appareil.
- Laissez refroidir l'appareil avant le transport ou la maintenance.
- L'appareil ne doit pas être positionné au-dessous d'une prise murale.
- En raison du risque d'incendie qui existe si l'appareil est couvert ou mal installé, ce dernier ne doit pas être exploité avec un programmateur, une minuterie, un système de commande à distance ou tout autre dispositif permettant de l'allumer automatiquement.
- Ne raccordez l'appareil qu'à une prise secteur monophasée dont la tension correspond à la valeur indiquée sur la plaque signalétique.
- N'utilisez plus cet appareil si quelqu'un l'a fait tomber ou s'il présente des signes visibles de dommage.
- Ne raccordez aucun autre appareil électrique à la même prise secteur que le radiateur soufflant.
Utilisation conforme
Veuillez utiliser l'appareil exclusivement pour le chauffage des pièces fermées, tout en respectant les caractéristiques techniques.
L'utilisation conforme comprend le chauffage des
- conteneurs de chantier
- serres
- hangars à bateaux
- garages
- stands de marchés
- ateliers
- restaurants
- entrepôts et halles de travail
- chantiers navals
- dans les locaux humides, dans le respect des consignes locales ou nationales pour l'utilisation des appareils électriques dans les locaux humides (valable uniquement pour le TDE 65 et le TDE 95).
Utilisations non conformes prévisibles
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- N'utilisez pas l'appareil à proximité de solvants, de peintures ou d'autres vapeurs facilement inflammables, ni dans des locaux dans lesquels sont stockés de tels produits
- N'utilisez pas cet appareil de chauffage à proximité immédiate de piscines, de baignoires ou de douches.
- Cet appareil ne doit pas être utilisé dans des locaux humides (valable uniquement pour le TDE 25).
- Ne plongez jamais l'appareil dans l'eau.
- N'utilisez pas l'appareil pour chauffer un véhicule.
- N'installez pas l'appareil sur une surface mouillée ou inondée.
- L'appareil ne doit pas être soumis à l'humidité ni placé aux endroits exposés (pluie, soleil).
- Toute utilisation autre que celle prévue est considérée comme une utilisation non conforme raisonnablement prévisible.
- N'effectuez pas de modifications structurelles, transformations ou ajouts arbitraires sur l'appareil.
- N'utilisez pas cet appareil de chauffage à proximité immédiate de piscines, de baignoires ou de douches.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- prendre conscience des risques associés aux appareils électriques en environnement humide.
- avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».
savoir que tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise d'électricité spécialisée ou par la société Trotec.
Symboles sur l'appareil
Symboles Signification
Le symbole apposé sur l'appareil rappelle qu'il est interdit d'accrocher des objets (par exemple des serviettes, des vêtements ou autres) au-dessus de l'appareil ou juste devant celui-ci. Le chauffage ne doit pas être couvert afin d'éviter une surchauffe ou un incendie.
Risques résiduels
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil. Ne touchez jamais la fiche secteur avec des mains humides ou mouillées. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement relatif à la tension électrique
Risque d'électrocution ! La pénétration d'eau d'une baignoire, d'une douche ou d'une piscine à l'intérieur d'un appareil électrique augmente le risque d'électrocution ! N'utilisez pas cet appareil de chauffage à proximité immédiate d'une baignoire, d'une douche ni d'une piscine.
Avertissement relatif à la tension électrique
Risque d'électrocution ! L'appareil ne doit pas entrer en contact avec l'eau, sinon il existe un risque d'électrocution. N'utilisez pas cet appareil dans les locaux humides (valable uniquement pour le TDE 25).
Avertissement de surface chaude
Certaines pièces de l'appareil peuvent chauffer très fortement et provoquer des brûlures. Une prudence particulière est nécessaire en présence d'enfants ou d'autres personnes vulnérables.
Avertissement
Risque de brûlure et danger d'électrocution provoqués par une manipulation non conforme. Employez l'appareil uniquement conformément à son utilisation !
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.
Avertissement
L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation ! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Avertissement
Risque d'incendie en cas d'installation incorrecte. Ne placez pas l'appareil sur un support inflammable. Ne placez pas l'appareil sur des moquettes à poils longs.
Avertissement
L'appareil ne doit pas être recouvert afin d'éviter une surchauffe ou un incendie !
Comportement en cas d'urgence
- Arrêtez l'appareil.
- Coupez l'alimentation électrique de l'appareil : Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
- Ne rebranchez jamais un appareil endommagé.
L'appareil est doté d'un thermostat de sécurité qui s'active en cas de surchauffe de l'appareil (dépassement de la température de service).
Recherchez la cause de la surchauffe.
Si le thermostat de sécurité ne réagit pas en cas de surchauffe, la protection anti-surchauffe se déclenche.
L'appareil s'éteint complètement (valable uniquement pour le TDE 25).
Les spirales chauffantes de l'appareil sont désactivées, le ventilateur continue de tourner (valable uniquement pour le TDE 65 et le TDE 95).
Dans ce cas, adressez-vous au service après-vente pour faire remplacer la protection anti-surchauffe.
Informations sur l'appareil
Description de l'appareil
L'appareil est conçu pour la génération et la répartition d'air chaud, pour l'accélération des processus de séchage et pour la décongélation de matériaux congelés. L'appareil est destiné à être utilisé dans les locaux fermés et dans les endroits secs à l'extérieur.
Une spirale chauffante génère de la chaleur. L'air est chauffé autour de la spirale. L'air réchauffé est réparti dans la pièce au moyen du ventilateur.
Le TDE 25 est doté d'un niveau de chauffage qui se met en marche aussitôt que la fiche secteur est branchée sur la prise. Le TDE 65 et le TDE 95 disposent par contre d'un niveau ventilation et de trois niveaux de chauffage qui peuvent être activés au moyen d'un sélecteur.
Les appareils sont dotés en outre d'une protection anti-surchauffe.
L'appareil est conçu pour des conditions sévères. C'est pourquoi il est adapté à l'utilisation sur les chantiers (chauffage et séchage), dans les serres ou les autres locaux commerciaux, par ex. pour sécher des objets en terre cuite. De plus, l'appareil est dimensionné pour une utilisation continue.

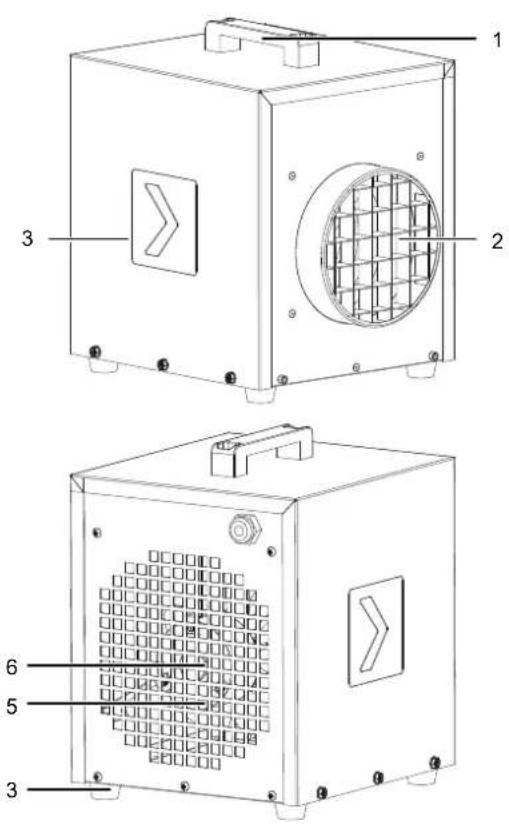

Représentation de l'appareil
TDE 25
| N° Désignation |
| 1 Poignée de transport |
| 2 Sortie d'air |
| 3 Pied |
| 4 Roulettes de transport |
| 5 Entrée d'air |
| 6 Ventilateur |
| 7 Sélecteur Ventilation et niveaux de chauffage |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observez les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Pour faciliter le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :
- Éteignez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
• Laissez suffisamment refroidir l'appareil.
Stockage
Veuillez observer les consignes suivantes avant chaque stockage :
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Laissez suffisamment refroidir l'appareil.
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
- Stockez l'appareil au sec et protégé du gel et de la chaleur.
- Stockez l'appareil en position verticale, dans un endroit protégé de la poussière et de l'exposition directe au soleil.
- Le cas échéant, protégez l'appareil de la poussière par une housse.
- Ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer.
Montage et installation
Contenu de la livraison
- 1 appareil
- 1 mode d'emploi
Déballer l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.
Mise en service
Info
Il est possible qu'une odeur apparaisse lors de la première mise en service ou après une longue période de non-utilisation de l'appareil.

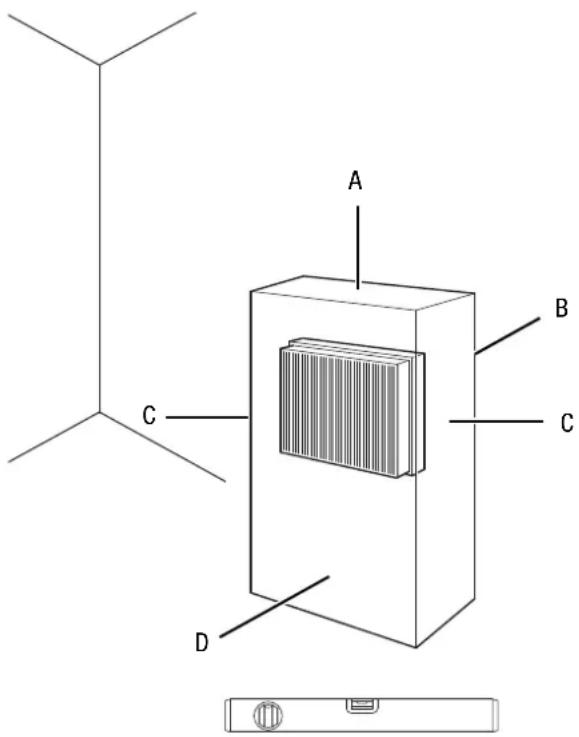

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».
- L'appareil ne doit pas être utilisé dans les environnements trop poussiéreux.
-
Installez l'appareil debout et de façon stable.
-
En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
- Assurez-vous que les rallonges de câble sont entièrement déroulées.
- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
- Assurez-vous que l'appareil n'entre pas en contact avec de l'eau ni de l'humidité.
Branchement du câble secteur
Avertissement
N'utilisez pas de cordon secteur d'une longueur supérieure à 2 m.
Si le cordon est trop long et s'échappe du raccordement, il existe un risque d'électrocution et de trébuchement.
Assurez-vous que le raccordement secteur soit adapté à l'appareil et que le fil de terre soit rallongé. Il est recommandé d'utiliser un raccordement conforme VDE.
Remarque
Notez que le TDE 25 se met en marche immédiatement dès la prise secteur est branchée.
Le TDE 65 et le TDE 95 ne se mettent en marche immédiatement que dans le cas où le sélecteur Ventilation et niveaux de chauffage 7) ne se trouve pas en position 0.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Assurez-vous que le câble secteur soit bien posé derrière l'appareil. Ne faites jamais passer le câble électrique devant l'appareil !
Utilisation
Remarque
Évitez de laisser portes ou fenêtres ouvertes.
Panneau de commande - TDE 65 / TDE 95
| 7 | Sélecteur Ventilation et niveaux de chauffage | Mise en marche/arrêt de l'appareil Sélection du niveau de chauffage |
| 8 | Position 0 | L'appareil est éteint |
| 9 | Position 1 | Ventilation (pas d'élévation de la température) |
| 10 | Position 2 | Niveau de chauffage 50 % |
| 11 | Position 3 | Niveau de chauffage 75 % |
| 12 | Position 4 | Niveau de chauffage 100 % |
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.
TDE 65 / TDE 95
- Placez le sélecteur Ventilation et niveaux de chauffage (7) sur le niveau de chauffage souhaité (position 1 - position 4).
Dès que la température requise est atteinte dans la pièce, l'appareil arrête de chauffer, le ventilateur continuant de tourner. Lorsque la température baisse à nouveau, l'appareil se remet à chauffer. La température est ainsi maintenue constante. - Placez le sélecteur Ventilation et niveaux de chauffage (7) sur la position 0 afin d'arrêter l'appareil.
TDE 25
- Branchez la prise secteur.
L'appareil fonctionne en permanence. - Débranchez la prise secteur pour arrêter l'appareil.
Mise hors service
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
TDE 25
- Retirez la fiche d'alimentation de la prise secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Entreposez l'appareil conformément aux indications figurant au chapitre « Stockage ».
TDE 65 / TDE 95
- Placez le sélecteur Ventilation et niveaux de chauffage (7) sur la position 1 (9), à laquelle seule la ventilation est activée.
- Laissez tourner le ventilateur et attendez le refroidissement de l'appareil.
→ Ne débranchez jamais la fiche secteur de la prise pendant le fonctionnement du ventilateur. L'appareil pourrait surchauffer.
- Placez le sélecteur Ventilation et niveaux de chauffage (7) sur la position 0 (8), afin d'arrêter l'appareil.
- Retirez la fiche d'alimentation de la prise secteur.
- Le cas échéant, enlevez le raccordement secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Entreposez l'appareil conformément aux indications figurant au chapitre « Stockage ».
Accessoires disponibles
Avertissement
Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux qui sont recommandés dans le manuel d'utilisation peut entraîner un risque de blessure.
| Désignation Numéro d'article | |
| Thermostat d'ambianceTDE 65/95 | 6.100.007.011 |
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur. Si vous constatez que l'appareil est endommagé, n'essayez pas de le remettre en marche.
Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque.
- Vérifiez le fusible ou le disjoncteur secteur.
- Le moteur peut être défectueux. Faites remplacer un moteur défectueux par une entreprise d'électricité spécialisée.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.
L'appareil est en marche, le ventilateur fonctionne, mais il n'y a pas de chauffage :
- Vérifiez qu'un mode de chauffage est activé.
- Vérifiez si la protection anti-surchauffe s'est déclenchée (voir chapitre Sécurité).
- La résistance de chauffage peut être grillée. Faites remplacer une résistance de chauffage défectueuse par une entreprise d'électricité spécialisée.
- La spirale chauffante est peut-être défectueux. Faites remplacer une spirale chauffante défectueuse par une entreprise d'électricité spécialisée.
Le ventilateur ne fonctionne pas :
- Vérifiez que l'appareil a bien été mis en marche.
• Vérifiez le raccordement au réseau. - Vérifiez le bon état du câble électrique et de la fiche d'alimentation.
- Le moteur du ventilateur peut être défectueux. Faites remplacer un moteur de ventilateur défectueux par une entreprise d'électricité spécialisée.
Le débit d'air est réduit :
- Vérifiez l'entrée et la sortie d'air. L'entrée et la sortie d'air doivent être entièrement libres. Le cas échéant, nettoyez-les. Observez les distances minimales avec les murs et les objets indiquées dans les données techniques.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
- Vérifiez si le ventilateur est encrassé ou endommagé.
- Faites examiner le moteur par une entreprise spécialisée homologuée ou par la société Trotec. Le cas échéant, le roulement du moteur est peut-être endommagé.
- Vérifiez si les pales du ventilateur sont encrassées et nettoyez-les si nécessaire (voir chapitre Maintenance).
- Faites remplacer des pales du ventilateur endommagées par une entreprise spécialisée ou par la société Trotec.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Maintenance
Avant toute opération de maintenance
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Laissez entièrement refroidir l'appareil.
Avertissement relatif à la tension électrique Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec.
Nettoyer le carter
Avertissement relatif à la tension électrique Ne plongez pas l'appareil sous l'eau.
Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.
Essuyez le boîtier après le nettoyage jusqu'à ce qu'il soit sec.
Annexe technique
Caractéristiques techniques
| Paramètre Valeur | |||
| Modèle TDE 25 TDE 65 TDE 95 | |||
| Puissance calorifique 3 kW 0,1/6/9/12 kW | 0,1/9/13,5/18 kW | ||
| Débit d'air 206 m | ^3/h 1094 m | ^3/h 1074 m | ^3/h |
| Augmentation de la température T 43 °C | 32 °C 49 °C | ||
| Raccordement secteur 230 V/50Hz 400 V | /50Hz 400 V/50Hz | ||
| Courant nominal absorbé 13 A 18 A 27 A | |||
| Fusible recommandé 16 A 32 A 32 A | |||
| Indice de protection IP24 | IP24 | IP24 | |
| Puissance absorbée | 3 kW 12 kW | 18 kW | |
| Niveau de pression sonore (à 1 m de distance) | 65 dB(A) 65 dB(A) 65 dB(A) | ||
| Longueur de cordon | 270 cm | 45 cm | 45 cm |
| Dimensions (longueur x largeur x hauteur) | 340 x 260 x 345 mm | 475 x 403 x 582 mm | 475 x 403 x 582 mm |
| Distance minimale par rapport aux murs et objets | |||
| vers le haut (A) : | 100 cm | 100 cm | 100 cm |
| vers l'arrière (B) : | 100 cm | 100 cm | 100 cm |
| vers les côtés (C) : | 100 cm | 100 cm | 100 cm |
| vers l'avant (D) : | 100 cm | 100 cm | 100 cm |
| Poids | 10 kg 27 kg | 30 kg | |
Élimination
Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.
Trotec GmbH
Grebener Str. 7
D-52525 Heinsberg
+49 2452 962-400
+49 2452 962-200
info@trotec.com
www.trotec.com
