Caractéristiques	Détails
Type d'écran	LCD
Diagonale de l'écran	24 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal / 178° vertical
Connectivité	HDMI, VGA, DisplayPort
Utilisation recommandée	Bureau, jeux, multimédia
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Certifications CE, RoHS
Garantie	3 ans

FOIRE AUX QUESTIONS - ProLite TW2424AS IIYAMA

Comment connecter mon IIYAMA ProLite TW2424AS à mon ordinateur ?

Pour connecter votre moniteur IIYAMA ProLite TW2424AS, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble à votre moniteur et l'autre à votre ordinateur. Assurez-vous que le moniteur est sous tension.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est bien allumé et que le câble est correctement connecté. Essayez de changer la source d'entrée à l'aide du bouton 'Input' sur le moniteur. Si le problème persiste, testez le moniteur avec un autre ordinateur.

Comment ajuster la luminosité et le contraste ?

Pour ajuster la luminosité et le contraste, appuyez sur le bouton 'Menu' sur le moniteur, puis naviguez vers les options 'Luminosité' et 'Contraste' à l'aide des boutons directionnels. Ajustez les niveaux selon vos préférences.

Mon moniteur clignote, que faire ?

Un clignotement peut être causé par un câble défectueux ou mal connecté. Vérifiez et remplacez le câble si nécessaire. Assurez-vous également que les pilotes de votre carte graphique sont à jour.

Est-ce que le IIYAMA ProLite TW2424AS prend en charge le mode portrait ?

Oui, le IIYAMA ProLite TW2424AS prend en charge le mode portrait. Vous pouvez faire pivoter le moniteur physiquement, puis ajuster les paramètres d'affichage dans votre système d'exploitation.

Comment réinitialiser les paramètres d'usine du moniteur ?

Pour réinitialiser les paramètres d'usine, accédez au menu à l'aide du bouton 'Menu', puis recherchez l'option 'Réinitialiser' ou 'Paramètres d'usine' et suivez les instructions à l'écran.

Le son ne fonctionne pas, que dois-je vérifier ?

Assurez-vous que le câble audio est correctement branché si vous utilisez des haut-parleurs externes. Vérifiez aussi que le volume du moniteur est réglé correctement et que les paramètres audio de votre ordinateur sont configurés.

Où puis-je trouver les pilotes pour mon IIYAMA ProLite TW2424AS ?

Vous pouvez télécharger les pilotes pour votre moniteur sur le site officiel de IIYAMA dans la section 'Support' ou 'Téléchargements'.

Comment activer le mode éco sur le moniteur ?

Pour activer le mode éco, accédez au menu du moniteur, recherchez l'option 'Mode éco' et activez-la. Cela vous permettra de réduire la consommation d'énergie.

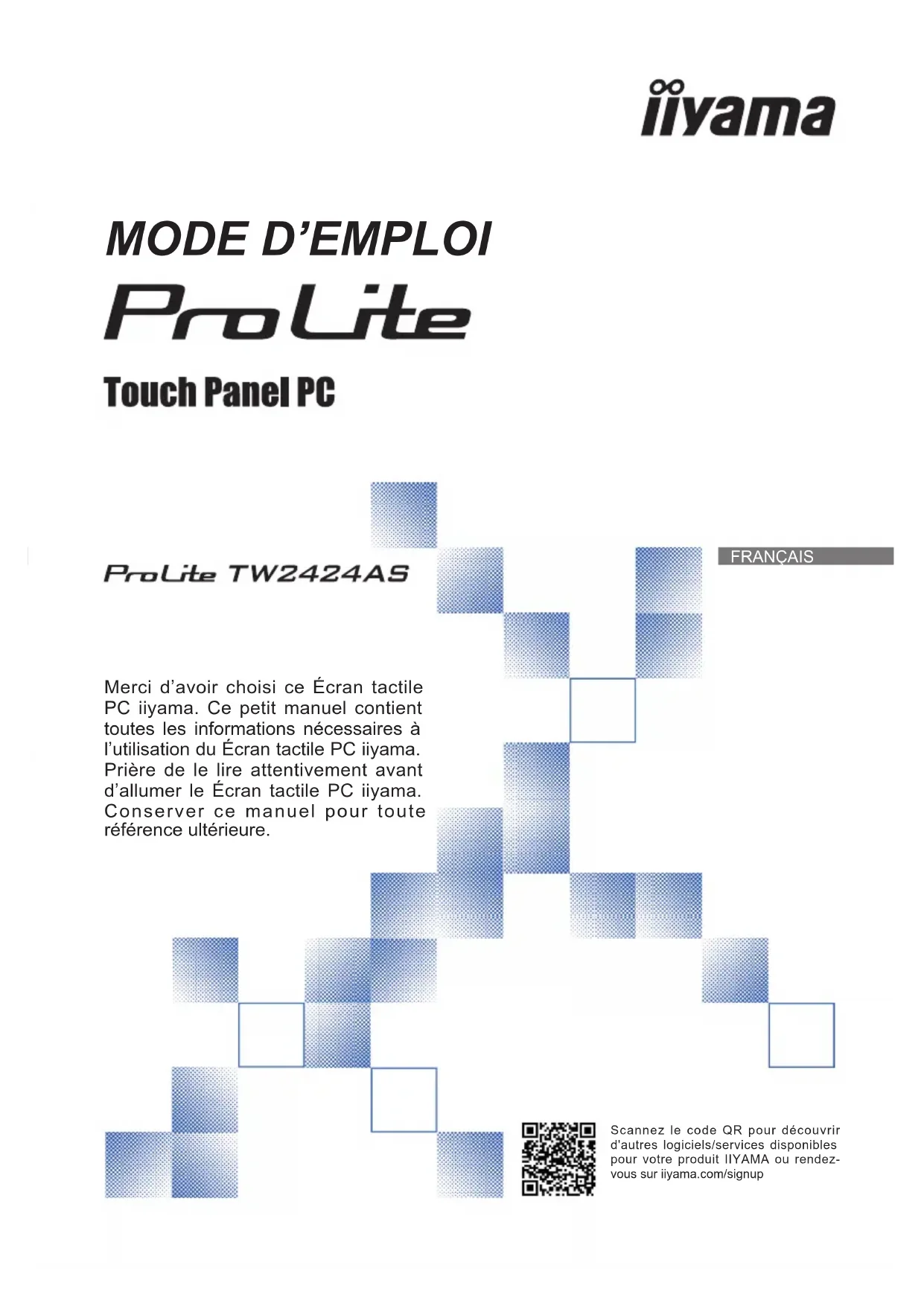

MODE D'EMPLOI ProLite TW2424AS IIYAMA

Merci d’avoir choisi ce Écran tactile PC iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du Écran tactile PC iiyama. Prière de le lire attentivement avant d’allumer le Écran tactile PC iiyama. Conserver ce manuel pour toute référence ultérieure. Scannez le code QR pour découvrir d'autres logiciels/services disponibles pour votre produit IIYAMA ou rendez- vous sur iiyama.com/signupFRANÇAIS

Nous nous réservons le droit de modier les caractéristiques de nos produits sans préavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs. Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce Écran tactile PC est conforme aux spécifications des directives CE/UE directives équipement radio 2014/53/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension. Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites d'exposition aux radiations CE établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et le corps. La plage de fréquence de fonctionnement et la puissance de sortie maximale (EIRP) sont indiquées ci-dessous: IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : TW2424A Funkce Frekvence Maximální výstupní výkon (EIRP) WiFi 2412-2472 MHz 15.98 dBm 5180-5210 MHz 10.76 dBm 5745-5825 MHz 11.15 dBm Bluetooth BLE 2402-2480 MHz 7.23 dBm Bluetooth BR+EDR 2402-2480 MHz 7.73 dBm Funkce Frekvence Maximální výstupní výkon (EIRP) WiFi 2412-2472 MHz 16.86 dBm 5180-5210 MHz 16.69 dBm 5745-5825 MHz 12.58 dBm Bluetooth BLE 2402-2480 MHz 7.85 dBm Bluetooth BR+EDR 2402-2480 MHz 8.90 dBm ProLite TW2424AS-B1 / W1 ProLite TW2424AS-B1 A / W1 AFRANÇAIS CE PRODUIT CONTIENT UNE PILE BOUTON AU LITHIUM Ne pas chau󰀨er la batterie. Ne pas déformer la batterie. Ne pas recharger la batterie. Ne pas jeter la batterie au feu. Gardez la batterie hors de portée des enfants. Gardez la batterie à l'écart de la lumière directe du soleil et des sources de chaleur, ne la stockez pas dans un environnement à haute température et à humidité élevée. L'ingestion de la batterie peut entraîner des brûlures chimiques, une perforation des tissus mous et la mort. Des brûlures graves peuvent survenir dans les 2 heures suivant l'ingestion. Consultez immédiatement un médecin. Battery Model CR2032 Battery Voltage/Typical Capacity 3V, 240mAh Battery Manufacturer Fujian Nanping Nanfu New Energy Co., Ltd 109 Industry Road, Nanping, Fujian, P.R.China P.C. 353000 Tel [phone] Battery Europe Representative Apex CE Specialists GmbH Grafenberger Allee 277, 40237 Düsseldorf, Germany Contact Person Wells, Yan Email [e-mail] AVERTISSEMENT Veuillez vous familiariser avec les réglementations locales concernant la collecte sélective des produits électriques et électroniques. Il est important de suivre ces directives et d'éviter de jeter les produits usagés avec les déchets ménagers ordinaires. Une mise au rebut correcte permet d'éviter les e󰀨ets négatifs potentiels sur l'environnement et la santé humaine. Ce produit contient des piles qui sont soumises au règlement européen (UE) 2023/1542, qui interdit la mise au rebut avec les déchets ménagers ordinaires. Pour plus d'informations, veuillez consulter notre page sur le recyclage à l'adresse https://iiyama.com/gl_en/support/#recycling.FRANÇAIS

AVERTISSEMENT MISE HORS TENSION DU ÉCRAN TACTILE PC EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le Écran tactile PC et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce Écran tactile PC contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE ÉCRAN TACTILE PC N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du Écran tactile PC. En cas d’accident, débranchez votre Écran tactile PC immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du Écran tactile PC avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE ÉCRAN TACTILE PC SUR UNE SURFACE PLANE ET STABLE Le Écran tactile PC peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON ÉCRAN TACTILE PC PRES DE L’EAU N’utilisez pas le Écran tactile PC à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le Écran tactile PC fonctionne à la tension d’alimentation secteur spéciée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique. UTILISATION DE L’ADAPTATEUR CA SECTEUR ET DE SES ACCESSOIRES Lorsque vous utilisez un adaptateur CA secteur non fourni en standard, cela peut générer de la fumée car le voltage ou la polarité serait di󰀨érente du modèle initial. NE PAS DEMONTER L’ADAPTATEUR CA SECTEUR Démonter l’adaptateur CA secteur peut vous exposer à un incendie ou bien un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier l’adaptateur secteur, le câble secteur, et le câble vidéo. Ne pas placer le Écran tactile PC ou tout autre objet lourd, sur les câbles. En cas de dommage, les câbles peuvent entrainer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le Écran tactile PC pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre Écran tactile PC à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Il ne doit pas non plus être exposé à une chaleur excessive telle que le soleil, le feu ou similaire. NE PAS PLACER L’ÉCRAN TACTILE PC DANS UNE POSITION DANGEREUSE L’Écran tactile PC peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur l’Écran tactile PC, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ L’ÉCRAN TACTILE PC Avant de déplacer l’Écran tactile PC, désactivez le commutateur de mise sous tension, débranchez l’Écran tactile PC et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ L’ÉCRAN TACTILE PC

An d’éviter les accidents, nous vous recommandons de débrancher votre Écran tactile PC s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER L’ÉCRAN TACTILE PC EN TIRANT SUR LA PRISE Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

AVERTISSEMENT SUR LA BATTERIE

La batterie ne peut pas être remplacée. Si vous devez remplacer la batterie, contactez votre revendeur ou le centre de service iiyama pour des raisons de sécurité.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le Écran tactile PC à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’Écran tactile PC juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du Écran tactile PC, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRESFRANÇAIS

POUR VOTRE SECURITE 3

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal: NOTEZ

La luminosité peut être légèrement inégale selon la conguration de bureau utilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel a󰀩chage, si la même image a été a󰀩chée pendant des heures. Dans ce cas, l’a󰀩chage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) L’UTILISATION Ce produit peut être utilisé 24 heures sur 24 avec une durée de vie limitée. Si vous utilisez ce produit avec une luminosité réduite à 50 % de la valeur maximale, la durée de vie du rétro-éclairage LED est généralement de 30 000 heures. Ce produit prend en charge les orientations Paysage, Portrait et face vers le haut. FANTÔME (IMAGE FANTÔME) Sachez que tous les écrans LCD peuvent afficher des images fantômes. L’effet de fantôme se produit lorsque des images statiques sont affichées pendant une longue période et une image résiduelle reste alors visible à l’écran pendant une période prolongée. L’image fantôme n’est pas permanente, mais il faut éviter d’a󰀩cher des images xes pendant une longue période. POUR ÉVITER LE GHOSTING (IMAGE FANTÔME) An d’éviter l’apparition de fantômes et de promouvoir une plus longue espérance de vie du Écran tactile PC, nous recommandons ce qui suit:

Utilisez un écran de veille avec des graphiques en mouvement ou des images en noir et blanc.

Changez régulièrement de fond d’écran.

Réduisez la luminosité de l’Écran tactile PC.

Éteignez le Écran tactile PC lorsqu’il n’est pas utilisé ou gérez le temps d’extinction en utilisant l’horloge multifonctions.

Lorsque le Écran tactile PC est installé dans un (des) environnement(s) à température ambiante élevée ou est complètement fermé, nous

recommandons fortement d’utiliser un système de ventilation active ou des ventilateurs de refroidissement. POUR ÉLIMINER LE GHOSTING (IMAGE FANTÔME)

Éteignez le Écran tactile PC pendant une période prolongée. Il peut s’agir de plusieurs heures ou de plusieurs jours.

Utilisez un économiseur d’écran (noir et/ou blanc) et faites-le fonctionner pendant une période prolongée.FRANÇAIS

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du Écran tactile PC, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour protéger la surface de l’écran tactile, ne pas gratter ou frotter l’écran avec un objet dur.

Ne jamais utiliser de solvants suivants. Ceux-ci peuvent endommager le boîtier et la surface de l’écran tactile: Diluant Benzine Nettoyant abrasif Nettoyants en atomiseur Cire Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. BOITIER Eliminer les tâches à l’aide d’un chi󰀨on légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chi󰀨on sec et propre. ECRAN TACTILE La surface de l’écran tactile peut être nettoyée avec un chiffon doux et propre, humidié avec un nettoyant doux pour laver les vitres ou avec un mélange d’eau et d’IPA (alcool isopropylique) dans la proportion 50/50. Ne pas utiliser du produit acide ou à base d’alkaline pour nettoyer la surface (ou l’écran). SERVICE CLIENT ENTRETIEN NOTEZ NOTEZ

Des dégâts permanents peuvent apparaitrent si vous utlisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile. Ceci entrainera un refus systématique de prise sous garantie. Nous recommandons d’utliser un stylo conducteur (bout d’ un diamètre supérieur ou égal à 0,8mm) ou bien directement avec son doigt. AVERTISSEMENTFRANÇAIS AVANT D’UTILISER L’ÉCRAN TACTILE PC 5 Les accessoires suivants sont inclus dans votre emballage. Vériez qu’ils sont inclus avec le Écran tactile PC. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Vis pour Cache-câble (2pcs)

M4 Vis pour Montage VESA (5pcs)

Guide de démarrage rapide

Résolutions prises en charge jusqu’à 1920 × 1080

Contraste élevé 1000:1 (Typique) / Luminosité 250cd/m² (Typique): ProLite TW2424AS-B1 / W1

Contraste élevé 1000:1 (Typique) / Luminosité 350cd/m² (Typique): ProLite TW2424AS-B1 A / W1 A

Rotation automatique

2 haut-parleurs stéréo 5W

Conforme au standard de montage VESA (100mm×100mm)FRANÇAIS 6 AVANT D’UTILISER L’ÉCRAN TACTILE PC Nom et type FJ-SW20171205000 Fabricant SHENZHEN FUJIA APPLIANCE CO., LTD. 5F of Building F, Hengchangrong(xinghui) Sci-Tech. Park, Huaning Road, Longhua District, Shenzhen, Guangdong, P. R. China Tension d'entrée 100-240VAC Fréquence d'entrée CA 50/60Hz Tension de sortie 12,0VDC Courant de sortie 5,0A Puissance de sortie 60,0W E󰀩cacité active moyenne 88,32% minimum E󰀩cacité à faible charge (10%) 88,06% minimum Consommation électrique à vide 0,20W maximum *¹ Adaptateur CA externe

Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama. Un câble d’alimentation supérieur ou égal à la Norme H05VVF,3G, 0,75mm² doit être utilisé. ATTENTIONFRANÇAIS AVANT D’UTILISER L’ÉCRAN TACTILE PC 7 Chassis

Visserie Montage Quand vous faites le montage mural, utilisez les vis M4 (4 pièces). Ajustez la longueur de la vis en tenant compte de l’épaisseur de la base de montage, pour ne ps depsser 4mm. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du Écran tactile PC. INSTALLATION Avant d’installer, assurez-vous que le mur ou bureau-bras est assez solide pour supporter le poids de l’Écran tactile PC et les accessoires de montage. [ MONTAGE MURAL ] Ce produit n’a pas été conçu pour être utilisé dans un environnement à haute température. Si le produit est placé dans un boitier externe, vous devez assurer une ventilation su󰀩sante pour maintenir la température adéquate à la spécication du produit.

[ ÉQUIPEMENT INTÉGRÉ ]

ATTENTION ATTENTION ATTENTIONFRANÇAIS 8 AVANT D’UTILISER L’ÉCRAN TACTILE PC Ce Écran tactile PC est conçu pour être installé en position paysage, portrait et face vers le haut.

Portrait Face vers le haut

<Façade> <Arrière et Bas> Touche Volume + ( + ) Touche Volume – ( – ) Commutateur d’alimentation ( ) Mode veille: Appuyez sur le bouton d'alimentation ou touchez l'écran pour réveiller l'appareil. Fermer: Appuyez pendant 1 seconde pour a󰀩cher les options de redémarrage et d'arrêt. Capture d’écran: Appuyez simultanément sur et –. Connecteur pour Adaptateur CA ( : Courant continu) (DC) Connecteur HDMI (HDMI IN) Connecteur USB Type-C (DC5V, 900mA, sortie vidéo uniquement) (USB C) L’ordinateur connecté à ce port peut accéder à la carte Micro SD / stockage interne ou externe de l’Écran tactile PC. Connecteur USB (USB3,2 Gen 1: 5Gbps, 5V, 900mA) (USB 3,2) Connecteur USB (USB 2,0: DC5V, 500mA) (USB 2,0) Connecteur USB (USB 2,0: DC5V, 500mA) (USB 2,0) Connecteur RJ45 (LAN) Prise Casque ( ) Connecteur de microphone ( ) Haut-parleurs Non disponible pour ce modèle Microphone Raccourci NOTEZFRANÇAIS 10 AVANT D’UTILISER L’ÉCRAN TACTILE PC Branchez l’Adaptateur CA au l’Écran tactile PC, puis à votre prise électrique. Allumez votre Écran tactile PC.

Assurez-vous que l’installation du bâtiment dispose d’un disjoncteur de 120/240V, 20A (maximum).

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile.

Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l’ouïe.

La conguration initiale du système d’exploitation prend environ 5 à 10 minutes.

Pour congurer le système d’exploitation Android pour l’ordinateur tactile, allumez-le et suivez les instructions à l’écran. [Exemple de connexion] <Arrière>

CONNEXION DE VOTRE ÉCRAN TACTILE PC

NOTEZ Adaptateur CA (Accessoire) Câble d’alimentation (Type: EU/UK) (Accessoire) Câble USB (Non fournis) Câble USB Type-C (Non fournis) OrdinateurOrdinateur portable Hub Réseau LAN Souris Câble HDMI (Non fournis) Câble LAN(RJ45) (Non fournis) Clavier Equipement de jeux, etc.FRANÇAIS AVANT D’UTILISER L’ÉCRAN TACTILE PC 11 MONTAGE ET DÉMONTAGE DU CACHE CÂBLE Placez d’abord un morceau de tissus doux sur la table pour éviter que l’Écran tactile PC soit rayé. Placez l’Écran tactile PC à plat sur la table, face vers le bas. Faites passer les câbles connectés dans les trous du cache-câble. Fixez fermement le cache-câble avec les vis. [ Montage ] Dévissez pour retirer le cache-câble. [ Démontage ] Cache-câble Vis TrouFRANÇAIS

L’écran d’accueil s’a󰀩che lorsque l’Écran tactile PC est allumé. <Icônes de la barre système> : Baisser le volume : Revenir à la sortie et à la page précédente. : Revenir à l’écran d’accueil. : A󰀩cher une liste des applications récemment utilisées. : Augmenter le volume : A󰀩cher toutes les applications. Instructions d’utilisation du mode KIOSK Aller dans Paramètres -> Accessibilité -> Contrôles du système. Choisir dans le menu de l'application de démarrage l'application qui doit être ouverte en mode kiosque après le démarrage de l'écran. Activer la fonction Masquer la barre du système, an que l'utilisateur nal ne puisse pas quitter une application (sauf si l'application elle-même dispose d'une fonction de sortie). Dans le menu de navigation du système, choisir la navigation à 3 boutons. Après un redémarrage, l'écran ouvrira automatiquement une application. Pour activer la barre Système, appuyer deux fois sur le bouton d'alimentation situé à l'arrière de l'écran. Dans ce cas, le paramètre Masquer la barre du système sera désactivé.FRANÇAIS

USB Slave Lock: Désactive l’accès à la carte Micro SD / stockage interne ou externe de l’Écran tactile PC via le port USB Slave. Key Lock: Désactive l’Commutateur d’alimentation, les touches Volume + et Volume –. NOTEZ <Applications> : Verrouiller l’application en saisissant un mot de passe à 4 chi󰀨res. : Gérer le temps de redémarrage. : Gérer le temps de marche / arrêt. : Calculatrice : Calendrier : Chrome : Alarme / Horloge / Minuterie / Chronomètre : Gérer les chiers et dossiers sur l’appareil. : Organisez des albums. : Gmail : Lire des chiers audio. : Play store. : Moteur de recherche : Préférences Système : Enregistreur : Lire des chiers vidéo. *FRANÇAIS

14 DEPANNAGE / INFORMATIONS DE RECYCLAGE

DEPANNAGE En cas de dysfonctionnement du Écran tactile PC, procéder dans l’ordre aux contrôles suivants.

1. E󰀨ectuer les réglages décrits à la section UTILISATION DU ÉCRAN TACTILE PC en fonction du

problème rencontré. Si l’Écran tactile PC n’a󰀩che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU ÉCRAN TACTILE PC ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser l’Écran tactile PC et contactez votre revendeur ou le service technique iiyama pour plus d’assistance.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l’environnement svp ne disposez pas votre Écran tactile PC. Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de Écran tactile PC. L’écran tremble. L’image n’apparaît pas.

L'adaptateur secteur et le câble d'alimentation sont fermement insérés dans le connecteur et la prise.

Le Commutateur d’alimentation est-il Allumé ?

Vérier à l’aide d’un autre appareil que la prise secteur fonctionne.

Si l’Écran tactile PC est en mode veille, appuyez sur le Commutateur d’alimentation ou sur tout autre touche ou touchez l’écran.

Par défaut, l’Écran tactile PC passe en mode veille après 10 minutes sans opération. Vous pouvez choisir “Never” dans le application de Settings / Display / Délai d'expiration de l'écran.

Augmenter la Luminosité.

Les broches des connecteurs ne sont ni tordues ni cassées. Pas de son L’écran tactile ne fonctionne pas.

La tension d’alimentation est-elle dans la plage de valeurs du Écran tactile PC ? Problème Contrôle

Vériez les paramètres sonores.

Il faut environ 15 secondes ou plus pour activer la fonction d’écran tactile P-CAP après la mise hors tension et sous tension. Il s’agit d’un fonctionnement normal. Veuillez patienter pendant un certain temps. NOTEZFRANÇAIS

DEPANNAGE / INFORMATIONS DE RECYCLAGE 15

*¹ USB C ne prend en charge que le mode miroir dans la sortie vidéo, le mode tactile ne prend en charge que le système d'exploitation Win 10 et 11. *² Lorsque les périphériques USB ne sont pas connectés. NOTEZ CARACTÉRISTIQUES TECHNIQUES : ProLite TW2424AS-B1 / ProLite TW2424AS-W1 Ecran Tactile Système d’a󰀩chage In-cell 10pt Tactile Dûreté 3H Catégorie de taille 23,8" Panneau LCD La technologie des panneaux IPS (ADS) Taille Diagonale : 60,5cm (23,8") Taille du point 0,275mm H × 0,275mm V Luminosité 250cd/m

(Typique) Rapport de contraste 1000 : 1 (Typique: Avec Ecran tactile) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse >14ms (Gris au Gris) Traitement de surface Anti-éblouissement, Haze 25%, Revêtement dur(3H) Couleurs a󰀩chées Environ 16,7 millions Résolution maximale 1920 × 1080, 2 Mégapixel CPU Rockchip RK3399 jusqu’à 1,8GHz GPU Dual-core A72 + Quad-core A53 Stockage 32GB eMMC Mémoire 4GB LPDDR4 Wi-Fi LAN IEEE802.11a/b/g/n/ac 100M/1000M Bluetooth 5,2 Microphone Microphone double Port IO externe *¹ LAN (RJ45) × 1, USB3,2 Gen 1 (5Gbps, DC5V, 900mA) × 1, USB2,0 Hôte (DC5V, 500mA) × 2, HDMI (entrée, 1920×1080 60Hz) × 1, USB C (DC5V, 900mA, sortie vidéo uniquement, Fonction de toucher le tableau) × 1, Audio pour casque (Prise mini ø3,5mm) × 1, Microphone (Prise mini ø3,5mm) × 1 Version OS Android 12 Haut-parleurs 5W × 2 (haut-parleurs stéréo) Taille d’écran maximale 527,0mm L × 296,5mm H / 20,7" L × 11,7" H Alimentation 12VDC, 5,0A Puissance absorbée *² 19W typique Dimensions / Poids net 549,5 × 336,0 × 28,0mm / 21,6 × 13,2 × 1,1" (L×H×P) 4,23kg / 9,3 lbs (Adaptateur CA secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 10 à 80% (sans condensation) -20 à 60°C / 14 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EACFRANÇAIS

16 DEPANNAGE / INFORMATIONS DE RECYCLAGE

*¹ USB C ne prend en charge que le mode miroir dans la sortie vidéo, le mode tactile ne prend en charge que le système d'exploitation Win 10 et 11. *² Lorsque les périphériques USB ne sont pas connectés. NOTEZ Ecran Tactile Système d’a󰀩chage In-cell 10pt Tactile Dûreté 3H Catégorie de taille 23,8" Panneau LCD La technologie des panneaux IPS (ADS) Taille Diagonale : 60,5cm (23,8") Taille du point 0,275mm H × 0,275mm V Luminosité 350cd/m

(Typique) Rapport de contraste 1000 : 1 (Typique: Avec Ecran tactile) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse >9ms (Gris au Gris) Traitement de surface Anti-éblouissement, Haze 25%, Revêtement dur(3H) Couleurs a󰀩chées Environ 16,7 millions Résolution maximale 1920 × 1080, 2 Mégapixel CPU Rockchip RK3399 jusqu’à 1,8GHz GPU Dual-core A72 + Quad-core A53 Stockage 32GB eMMC Mémoire 4GB LPDDR4 Wi-Fi LAN IEEE802.11a/b/g/n/ac 100M/1000M Bluetooth 5,2 Microphone Microphone double Port IO externe *¹ LAN (RJ45) × 1, USB3,2 Gen 1 (5Gbps, DC5V, 900mA) × 1, USB2,0 Hôte (DC5V, 500mA) × 2, HDMI (entrée, 1920×1080 60Hz) × 1, USB C (DC5V, 900mA, sortie vidéo uniquement, Fonction de toucher le tableau) × 1, Audio pour casque (Prise mini ø3,5mm) × 1, Microphone (Prise mini ø3,5mm) × 1 Version OS Android 12 Haut-parleurs 5W × 2 (haut-parleurs stéréo) Taille d’écran maximale 527,0mm L × 296,5mm H / 20,7" L × 11,7" H Alimentation 12VDC, 5,0A Puissance absorbée *² 19W typique Dimensions / Poids net 549,5 × 336,0 × 28,0mm / 21,6 × 13,2 × 1,1" (L×H×P) 4,23kg / 9,3 lbs (Adaptateur CA secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 10 à 80% (sans condensation) -20 à 60°C / 14 à 140°F 10 à 90% (sans condensation) Homologation CE, UKCA, EAC CARACTÉRISTIQUES TECHNIQUES : ProLite TW2424AS-B1 A / ProLite TW2424AS-W1 AFRANÇAIS
