DiskStation DS210j - NAS SYNOLOGY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	NAS (Network Attached Storage) 2 baies
Disques durs compatibles	SATA 2,5" ou 3,5" (disque dur requis pour l'utilisation)
Connectivité réseau	1 port RJ-45 Gigabit Ethernet
Alimentation	Adaptateur secteur externe (tension CA adaptée)
Contenu de l'emballage	Unité principale, CD d'installation, adaptateur secteur, câble RJ-45 (2M), cordon d'alimentation, kit d'assemblage (vis)
Dimensions (approx.)	166 x 71 x 224 mm (H x L x P)
Poids (approx.)	1,3 kg
Consommation électrique (estimation)	Environ 15 W
Installation du disque dur	Glisser dans la baie, fixer avec vis, connecter au connecteur SATA
Système d'exploitation	Synology DiskStation Manager (DSM) installé via assistant (CD inclus)
Compatibilité logicielle	Windows (Assistant Synology), Mac OS X (Synology Assistant)
Mise en service	Brancher adaptateur, câble réseau, appuyer sur bouton avant
Indicateur LED	LED bleu clignote puis fixe lorsque prêt
Fonctions principales	Serveur de fichiers, serveur multimédia, sauvegarde réseau
Entretien et nettoyage	Débrancher avant nettoyage, essuyer avec chiffon humide (pas de produits chimiques)
Sécurité	Éviter exposition solaire, liquides, variations de température/humidité ; tenir debout sur surface stable
Réparabilité	Disques durs remplaçables (données effacées si disque avec données) ; vis de fixation fournies
Positionnement	Rester en position debout, ne pas placer sur chariot/table instable

FOIRE AUX QUESTIONS - DiskStation DS210j SYNOLOGY

Quels types de disques durs puis-je utiliser avec le Synology DiskStation DS210j ?

Le DiskStation DS210j accepte les disques durs SATA de format 2,5 pouces ou 3,5 pouces. Un disque dur doit être installé pour que l'appareil fonctionne.

Comment installer un disque dur dans le DS210j ?

Placez l'appareil horizontalement, ouvrez le boîtier en poussant vers l'avant, puis glissez le disque dur dans la baie jusqu'au connecteur SATA. Fixez-le avec les vis fournies (4 vis pour 3,5", 2 vis pour 2,5" avec support adaptateur). Refermez le boîtier et vissez-le.

Que se passe-t-il si j'installe un disque dur contenant déjà des données ?

Le système formatera le disque dur lors de l'installation, ce qui effacera toutes les données. Sauvegardez vos fichiers importants avant d'installer un disque usagé.

Comment connecter le DS210j au réseau ?

Utilisez le câble RJ-45 fourni pour brancher le port réseau à l'arrière du DS210j à votre commutateur, routeur ou concentrateur. Assurez-vous que le câble est bien enfiché.

Comment allumer le DiskStation et vérifier qu'il est prêt ?

Branchez l'adaptateur secteur, puis appuyez sur le bouton d'alimentation à l'avant. La LED bleue clignote d'abord, puis reste fixe lorsque le serveur est prêt.

Comment installer le logiciel système sur le DS210j ?

Insérez le CD d'installation dans votre ordinateur. Sous Windows, le menu automatique propose 'Configuration du Synology Server' ; sous Mac OS X, lancez 'Synology Assistant'. Suivez les instructions à l'écran pour installer le fichier .pat. Le mot de passe administrateur est laissé vide en automatique.

Que faire si la LED bleue ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché et que la prise de courant fonctionne. Assurez-vous que le disque dur est bien connecté. Si le problème persiste, contactez le support Synology.

Puis-je utiliser le DS210j sans disque dur ?

Non, le DS210j nécessite au moins un disque dur SATA pour fonctionner. Sans disque, il ne peut pas démarrer ni stocker de données.

Comment nettoyer le DiskStation en toute sécurité ?

Débranchez d'abord le cordon d'alimentation. Utilisez un chiffon humide (pas de produits chimiques ni d'aérosols) pour essuyer l'appareil. Veillez à ce qu'aucun liquide ne pénètre à l'intérieur.

Le DS210j peut-il être placé horizontalement pendant l'utilisation ?

Non, le produit doit rester en position debout (verticale). Ne le placez pas horizontalement pour éviter tout dysfonctionnement ou dommage interne.

MODE D'EMPLOI DiskStation DS210j SYNOLOGY

Guide d'installation rapide

Nom du document : Synology_QIG_2bayCL_20100319

INSTRUCTIONS DE SECURITE

Veuillez lire attentivement les Presents instructions de sécurité avant d'utiliser le produit et garder ce manuel en lieu sur pour une consultation ultérieure.

Évitez l'exposition directe à la lumière solaire ou la proximité avec des produits chimiques. Assurez-vous que l'environnement ne change pas brusquement de température ou d'humidité.	Assurez-vous que le produit Synology reste en position debout. Ne le laissez pas en position horizontale	Ne placez pas le produit Synology pres d'un liquide.
Avant le nettoyage, débranchez d'abord le cordon d'alimentation. Essuyez le produit Synology avec du papier humide. N'utilisez pas de produit chimique ou de nettoyants en aérosol pour le nettoyer.	Afin d'éviter qu'il ne chute, ne placez pas le produit Synologie sur un chariot, une table ou un bureau instable.	Le cordon d'alimentation doit être branché dans la prise de voltage adéquat. Assurez-vous que la tension CA fournie est correct et stable

CONTENU DU PAQUET

Avant de commencer, veuillez vérifier le contenu de l'emballage suivant afin de vous assurer que vous avez reçu les articles ci-dessous.

Unité principale X 1		CD d'installation	Adaptateur secteur
Câble 2M RJ-45 LAN		Cordon d'alimentatio n secteur
Kit d'assemblage
Vis pour fixer le disque dur X 10 (2 supplémentaires)	Vis pour fixer le boî tier Synology X 3 (1 supplémentaire)

INSTALLATION DU DISQUE DUR

Disk Station nécessite un disque dur SATA 2,5 ou 3,5 po. minimum pour l'installation. Consultez les étapes suivantes pour de plus amples informations :

Avertissement Si vous utilisez un disque dur contenant des données pour l'installation, le système formatera le disque dur et dans certains cas effacera toutes les données. Veuillez sauegarder les données si vous en avez besoin dans le futuror.

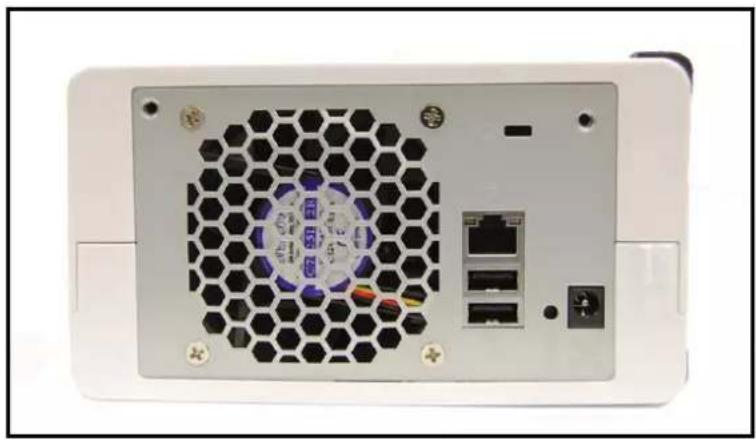

1. Placez Disk Station en position horizontale sur un bureau. Le panneau arrêt doit vous faire face.

1. Poussez le boîtier supérieur vers l'avant pour faire le glisser et l'ouvrir. Levez le boîtier supérieur et mettez-le de côté.

1. Suivez les étapes ci-dessous pour installer le disque dur :

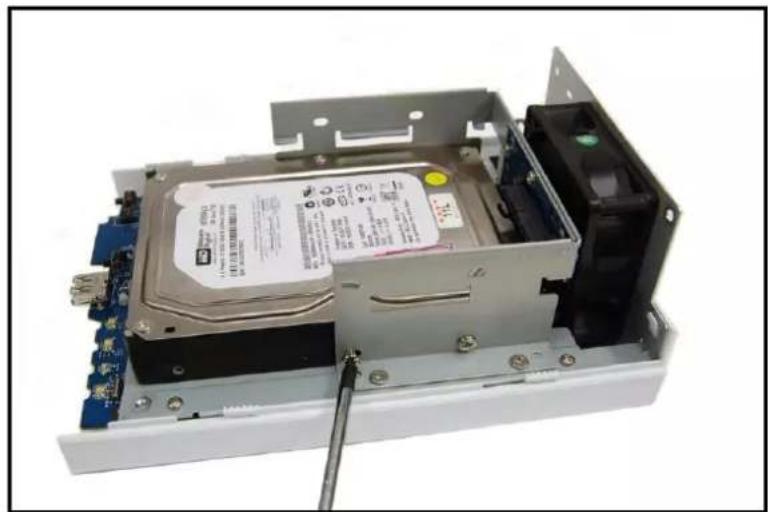

a. Si vous utilisez un disque dur de 3,5 po. faites glisser le disque dur dans sa baie et poussez- le tout le long vers l'arriere jusqu'à ce qu'il soit connecté au connecteur SATA. Fixez le disque dur à l'aide des 4 vis fournies à cet effet.

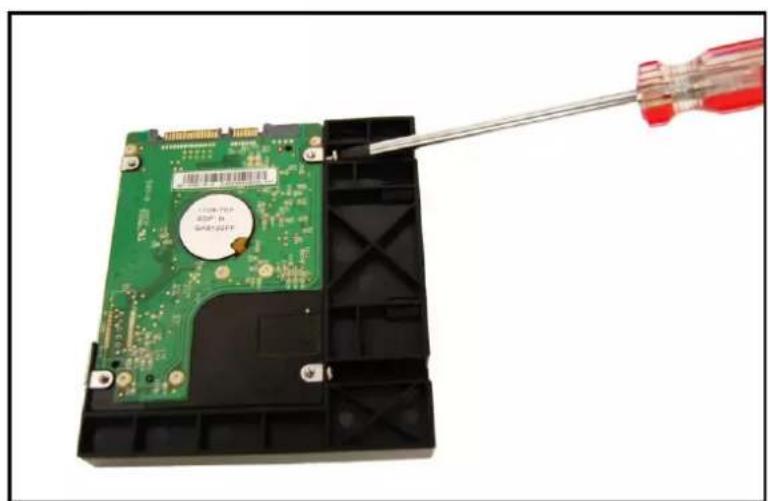

b. Si vous utilisez un disque dur de 3,5 po. Placez-le sur le porte-disque de 2,5 po. et serrez les 3 vis sur les cotes. Il vous faut acheter le porte-disque de 2,5 po. (Type C) séparément.

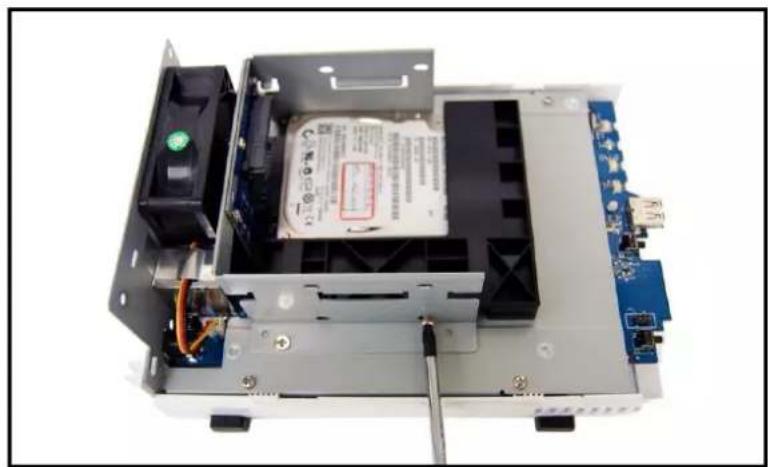

Glissez le porte-disque de 2,5 po. dans la baie de disque dur et poussez- le tout le long vers l'arriere jusqu'à ce qu'il soit connecté au connecteur SATA. Fixez le porte-disque à l'aide des 2 vis fournies à cet effet.

1. Repetez l'etape 3 pour installer le deuxième disque dur.

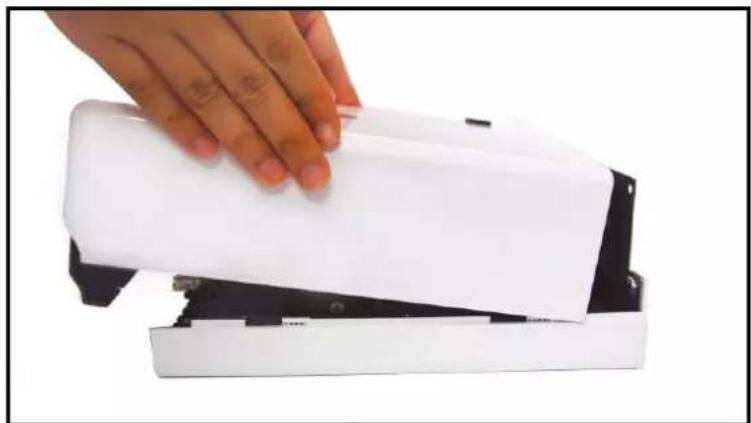

2. Refaites glisser le boit tier supérieur à son emplacement.

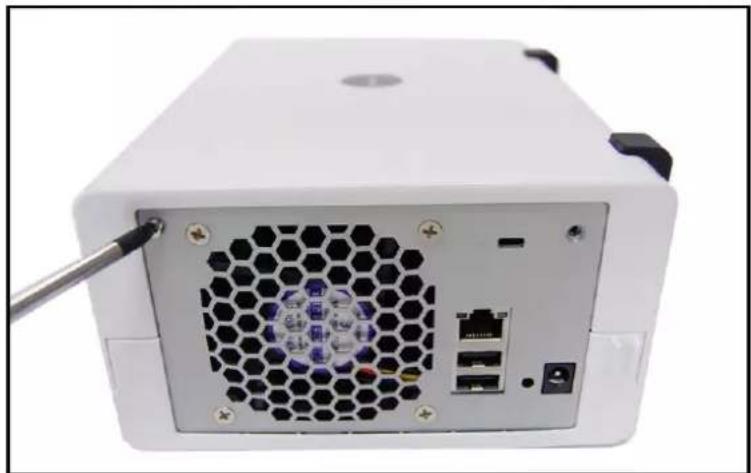

1. Fixez le boî tier à l'aide des 2 vis de boî tier fournies à cet effet.

METTRE LE SERVEUR SOUS

TENSION

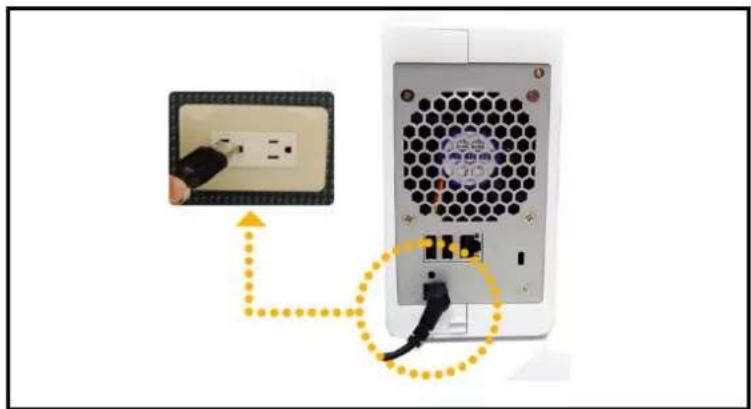

1. Branchez l'adaptateur secteur au serveur et branchez le cordon d'alimentation secteur à la prise de courant.

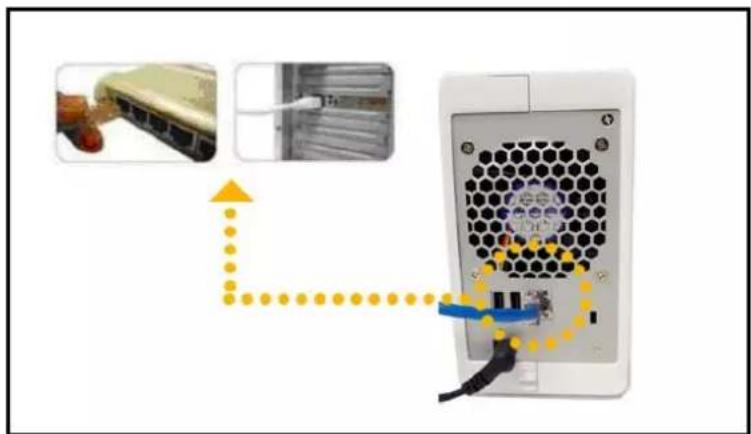

1. Utilisez le cable réseau pour brancher le serveur à votre commutateur/routeur/concentrateur.

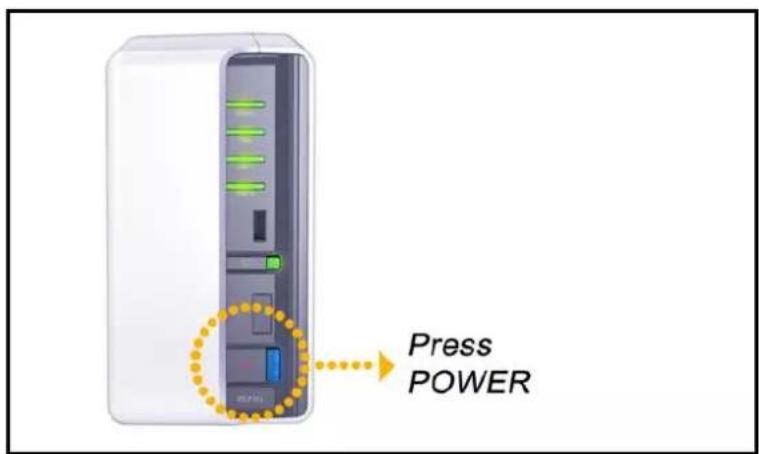

1. Appuyez sur le bouton d'alimentation sur la face avant pour allumer le serveur. Attendez que levoyant DEL bleu de l'alimentation ne clignote plus.

INSTALLATION DU LOGICIEL

SYSTEME

Utilisateurs Windows

1. Insérez le CD d'installation dans l'ordinateur.

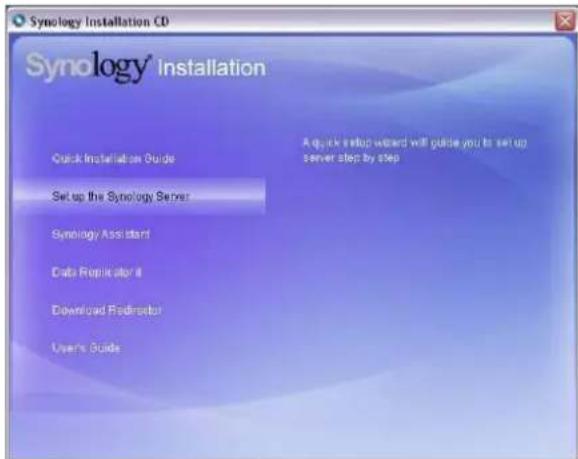

1. Dans le menu automatique, Sélectionnez « Configuration du Synology Server »

1. Cliquez sur Parcourir pour selectionner le fichier d'installation « .pat » dans le CD d'installation.
2. Suivez les instructions à l'écran pour terminer le processus d'installation

Remarque: Si vous choisissez l'installation automatique, le mot de passer administrateur sera laissé vite.

Utilisateur Mac OSX

1. Insérez le CD d'installation dans l'ordinateur.

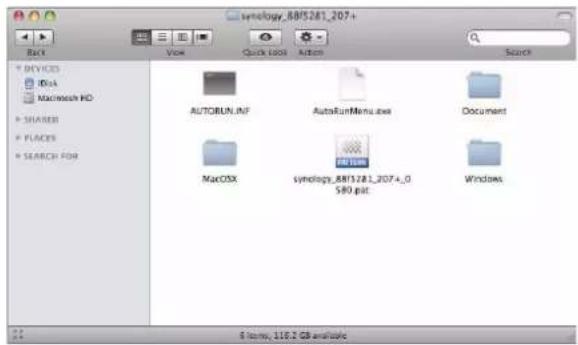

1. Cliquez deux fois sur l'onglet du lecteur de CD-ROM.

1. Cliquez deux fois sur l'onglet «Mac OSX».

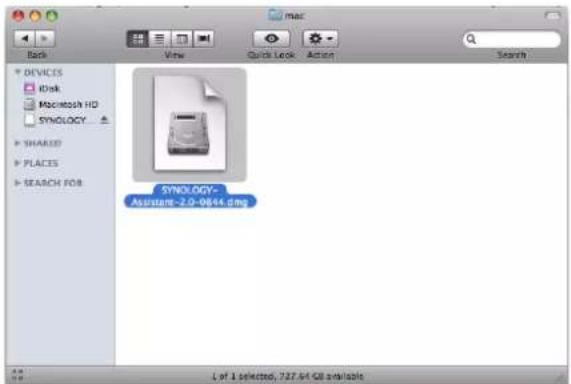

1. Cliquez deux fois sur l'onglet «SYNOLOGY-Assistant.dmg».

1. Cliquez deux fois sur l'onglet géné automatique sur le bureau «SYNOLOGY-Assistant.dmg».

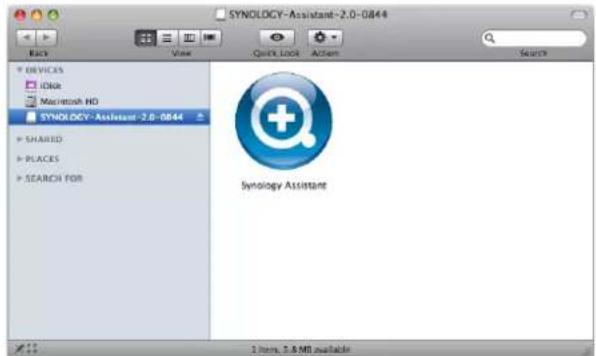

1. Cliquez deux fois sur l'onglet «□Synology Assistant□» pour executer l'assistant d'installation.

1. Cliquez sur Parcourir pour selectionner le fichier d'installation « .pat » dans le CD d'installation.
2. Suivez les instructions à l'écran pour terminer le processus d'installation.

Remarque: Si vous choisissez l'installation automatique, le mot de passer administrateur sera laissé vite.

FÉLICITATIONS!

Le serveur a ete installee. Veuillez consulter le guide de l'utilisateur sur le CD d'installation pour de plus amples informations sur les parametes avances et la gestion. Pour de plus amples informations ou des ressources en lignes, veuillez consulter http://www.synology.com.
