Type de produit	Amplificateur mélangeur
Marque	Lab Gruppen
Modèle	CMA1202
Puissance de sortie	2 x 120 W crête sous 4 ohms (configurable en 8 ohms, 70 V, 100 V)
Nombre de canaux	2 canaux de sortie, 4 entrées (2 Euroblock, 2 RCA)
Entrées audio	2 x Euroblock 3 broches (symétriques micro/ligne), 2 x RCA (asymétriques, sommées en mono)
Sorties audio	2 x Euroblock 4 broches (haut-parleurs), 1 x Euroblock (sortie auxiliaire pré-master)
Alimentation	Secteur 100-240 V AC, 50/60 Hz
Consommation électrique	Environ 300 W (estimation)
Dimensions (L x H x P)	483 mm x 44 mm x 250 mm (19 pouces, 1U)
Poids	5,0 kg (estimation)
Réponse en fréquence	20 Hz - 20 kHz
Alimentation fantôme	48 V commutable par groupe de 4 entrées
Fonctions spéciales	Volume entrée, EQ graves/aigus, volume master, prioritaire, VOX, veille automatique, routage d’entrée
Protections	Court-circuit, surchauffe, limitation, écrêtage
Montage	Rack 19 pouces 1U, kit de montage inclus (équerres avant et arrière, plaque d’accouplement)
Refroidissement	Par convection, ne pas obstruer la ventilation supérieure
Entretien et nettoyage	Débrancher avant nettoyage, utiliser un chiffon sec, ne pas utiliser de liquides
Sécurité	Mise à la terre obligatoire, ne pas ouvrir le capot, confier les réparations à un professionnel qualifié
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur ; contactez un technicien agréé pour toute réparation
Accessoires inclus	Connecteurs Euroblock d’entrée/sortie, équerres de rack, câble d’alimentation, guide de démarrage rapide

FOIRE AUX QUESTIONS - CMA1202 Lab Gruppen

Comment connecter des enceintes au CMA1202 ?

Utilisez des connecteurs Euroblock à 4 broches pour les sorties principales. Ne connectez aucun terminal à la terre et ne mettez pas en commun les bornes négatives. Utilisez du fil 14-18 AWG pour des longueurs jusqu’à 15 m. Réglez les commutateurs de configuration DIP selon votre charge (4 ohms, 8 ohms, 70 V ou 100 V).

Comment activer l’alimentation fantôme 48 V ?

Basculez le commutateur DIP Phantom 48 V correspondant à la section d’entrée désirée. Pour le CMA1202, il y a une commande par groupe de 4 entrées. Assurez-vous d’utiliser des microphones symétriques nécessitant l’alimentation fantôme.

Comment configurer la sortie pour un système 70 V ou 100 V ?

Réglez les deux premiers commutateurs DIP de configuration (Config) sur la position correspondant à 70 V ou 100 V. Assurez-vous que la puissance totale des enceintes ne dépasse pas la puissance nominale de l’amplificateur. Engagez le troisième commutateur pour activer le filtre passe-haut à 80 Hz afin d’éviter la saturation des transformateurs.

Comment régler la fonction VOX pour la priorité ?

Tournez le bouton VOX dans le sens antihoraire pour régler le seuil de déclenchement. Parlez dans le micro ; ajustez pour que la parole dépasse le seuil mais que le bruit ambiant soit ignoré. Tournez à fond dans le sens horaire pour désactiver la fonction. La priorité s’active en court-circuitant les broches de priorité (souvent via un interrupteur de micro).

Comment monter le CMA1202 en rack ?

Fixez les équerres avant de chaque côté de l’unité avec les vis fournies. Pour un montage en rack arrière, utilisez les supports plats et les équerres arrière avec vis à épaulement. Utilisez des vis de rack standard M4 x 8 mm. Laissez un espace de 1U au-dessus pour la ventilation.

Que faire si l’appareil surchauffe ?

L’amplificateur peut entrer en mode de protection si la température interne est trop élevée. Vérifiez que les ouïes de ventilation ne sont pas obstruées. Laissez un espace d’au moins 1U au-dessus de l’appareil. Réduisez le volume ou éteignez temporairement pour permettre le refroidissement.

Peut-on utiliser les entrées RCA et Euroblock en même temps ?

Non, les entrées RCA et Euroblock partagent le même canal. N’utilisez qu’un seul type de connexion par entrée. Les signaux stéréo RCA sont sommés en mono.

Comment réveiller l’appareil du mode veille ?

L’appareil passe en veille après 20 minutes sans signal d’entrée. Pour le réveiller, envoyez un signal audio sur une entrée ou court-circuitez les broches de priorité (Priority). Le voyant d’alimentation s’allume alors.

Que signifie la LED rouge sur le volume master ?

La LED rouge indique une limitation ou une protection de l’amplificateur. Cela peut être dû à un écrêtage, une surcharge ou une surchauffe. Réduisez le volume ou vérifiez les connexions et la configuration.

Comment nettoyer le CMA1202 ?

Débranchez l’appareil du secteur. Utilisez un chiffon sec et non pelucheux pour essuyer la surface. N’utilisez jamais de liquides ou de produits chimiques. Veillez à ne pas pénétrer à l’intérieur par les ouïes de ventilation.

MODE D'EMPLOI CMA1202 Lab Gruppen

Les points repées par ce symbole portent une tenon électrique suffisante pour constituer un risque d'électrocution. Utilisez uniquement des câbles d'enominés professionnels de haute qualité avec fiches lors où moins 6,35 mm ou fiches à verrouillages déjà installées. Toute autre installation ou modification doit être effectuée uniquement par un personnel qualifie.

Ce symbole avertit de la présence d'une tension dangereuse et non isolée à l'intérieur de l'appareil - elle peut provoquer des chocs électriques.

Attention Ce symbol signale les consignes d'utilisation et d'entre ! Ten importantes dans la documentation fournie. Lisez les consignes de sécurité du manuel d'utilisation de l'appareil.

Attention Pour évolter tout risque de donc élerinique, ne pas ouvrir le capot de l'appareil ni démonterie panneau amière. L'intérieur de l'appareil ne possèce aucun élément répanable par l'utilisateur. Le riser toute réparation à un professionnel qualité.

Attention Pour rébure les risoucs de feu et de choc électrique, n'aposez pas cet apparel à la plure, à la maubaine, ses guottes ou aux établoussure. Ne posez pas de rédoient contenant un liquide sur l'apparel un vase par exemple.

Attention Ces consignes de sécurité et d'entretien sont destinées à un personnel qualifie. Pour éster tout risoue de choc éclinique, n'effectuze aucune réparation sur l'appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent btre effectuées uniquement par un technicien spécialise.

1. Lusez ces consignos.

2. Conservez ces consignes.

3. Respectez tous les avertissements

4. Respectez toutes les consignes d'utilisation.

5. N'utilisez jamais l'appareil à proximité d'un liquide.

6. Nettoyez l'apparell avec un chiffon sec.

7. Vellez à ne pas empêcher la bonne ventilation de l'appareil via ses oules de ventilation. Respectez les consignes du fabricant concernant l'installation de l'appareil.

8. Le place pas l'appareil à proximité d'une source de chaleur telle qu'un chauffage, une cuisinière ou tout appareil dépageant de la chaleur (y compris un ampli de puissance).

9. Ne supprimers jamais la sécurité des prises bibliotaires ou des prises terre. Les prises bibliotaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d'alimentation ou du coron d'alimentation fourne come correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise.

10. Installs le condon d'alimentation de telle façon que personne ne puisse manner desous et qu'il soit protégé d'artes coupantes. Jousses vous que le condon d'alimentation est suffisamment protogé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à l'appamil; cela est également valable pour une éventuelle rillage électrique.

11. Utilien exolaiement des accessoires et des appareils supplémentaires recommandés par le fabricant.

12. Utilien exolaiement des chariots, des diables, des présentaires, des pieds et des surfaces de travail recommandés par le fabricant ou

Déplèrez précautionnement sont chariot ou diable chargé pour éster d'éventuelles blessures en cas de chute.

1. Débranchez l'apparel de la tension secteur en cas d'orange ou si l'apparel reste inquilisé pendant une longue période de temps.

2. Les travaux d'entretien de l'appareil doivent été effectués uniquement par du personnel qualifié. Aucun entretien n'est nécessaire seul si l'appareil est endommage de quelque façon que ce soit (dommages sur le cordion d'alimentation ou la prise par exemple), si un liquide ou un ovey a pénétre à l'intérieur du châssis, si l'appareil a été espore à la plaise ou à l'humésie, si ne fonctionne pas correctement ou à la suite d'une chute.

3. L'appareil doit être connecté à une prise secteur dotée d'une protection par mise à la terre.

4. La prise électrique ou la prise l'É de tout appareil dénué de bouton marché/arrêt doit rester accessible en permanence.

déposé dans un point de collecte agréé pour le recyclage des déchets d'équipements électroniques et électroniques (LEE). Une mauvaise manipulation de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement

dangereuses généralement associés à ces équipements. En même temps, votre coopération dans la mise au regret de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuilles contacter votre maître ou votre centre local de collecte des chets.

1. N'installez pas l'acparel dans un espace confiné tel qu'une bibliothèque ou meuble similaire.

2. He placez jamais d'objets enflammés, te is que des bougies allumées, sur l'apparel.

3. Gardes à l'esprit l'impact environnemental lorsque vous mettez des piles au rebus. Les piles usées doivent être déparées dans un point de collerte adapté.

4. Dulisez cet appareil dans des climats impieux et ou tempères.

Avertissement Verailles vous reporter aux informations a l'extérieur du bailier inférieur pour outenir des informations électriques et de sécurité ayant d'installer ou d'utiliser l'apparel.

DÉNI LÉGAL

Music Tribe ne peut être tenu pour responsable pour toute petite prouverni être suivie par toute personne se fait en partie qui est totalité à toute description, photographique ou affirmation contouce dans ce document. Les characteristics, l'apparence et d'autres informations peuvent faire l'objet de modifications sans modification. Toutes les marques accpartionnent à leurs propriétaires respectifs, Midas, Kladi Technik, Lath Simpson, Lou Tank, Turbosco, TC Erttemiro, TC Hellicom, Brahninger, Sugena, Oberheim, Auratone, Autori Microphones et Cochaution sont des marques ou marques déposées de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tous droits réservés.

GARANTIE LIMITÉE

Pour connaître les termes et conditions de garantie applicables, ainsi que les informations supplémentaires et détaillées sur la Garantie Limités de Music Tribe, consultez le site Internet muscrite.com warranty.

1 INPUT VOLUME – Règle le volume des différentes sources audio. Chaque canal a une LED associée qui s'allumera en vert pour indiquer le signal actif et en rouge pour indiquer l'écrétage.
[2] EQ KNOBS – Ajustez les graves et les algus pour la (les) sortie (s) principale (s).
5 MASTER VOLUME - Contrôle le niveau de sortie global. La ou les LED associées s'allumeront en vert pour indiquer le signal actif et en rouge pour indiquer la limitation/ protection de l'amplificateur.
4 MASTER VOLUME – Met l'appareil sous tension et le met en veille. La LED indiquera l'état de l'alimentation.
⑤ MAINS CONNECTOR – Branchez le câble CE sur une prise secteur.
⑤ CONFIG SWITCHES – Configurez le canal de sortie pour le type de charge connecté. Voir la section «Mise en route» pour plus de détails.
[7] OUTPUT – Connectez vos haut-parleurs.
3 AUX OUTPUT – Signal de sortie pré- maître de niveau ligne pour piloter des zones supplémentaires.

4 REMOTE - Permet la connexion d'un module de contrôle de volume externe par voie. Les contrôleurs muraux de la série CIC-V sont disponibles en tant qu'accessoires séparés.
13 INPUT ROUTING – Controle le routage pour chaque entrée. (non disponible sur CM41201) Voir la section «Mise en route» pour plus de détails.
15 PHANTOM 48 V – Contrôle l'alimentation fantôme par section de 4 entrées. (CMA1201 toutes les entrées)
12 EUROBLOCK INPUT – Accepte les connecteurs Euroblock à 3 broches pour les sources micro symétriques ou de niveau ligne
⑬ MIC/LINE SWITCH – Optimise le gain d'entrée pour les sources de niveau micro ou ligne.
RCA INPUTS – Permet la connexion de sources stéréo asymétriques, qui seront sommées en mono.
(10) PRIORITY – 2 broches supplémentaires qui activent la fonction d'atténuation prioritaire lorsqu'elles sont court-circuitées.
(16) VOX KNOB – Règle le niveau d'entrée qui activera la fonction d'atténuation prioritaire.

PT Controles

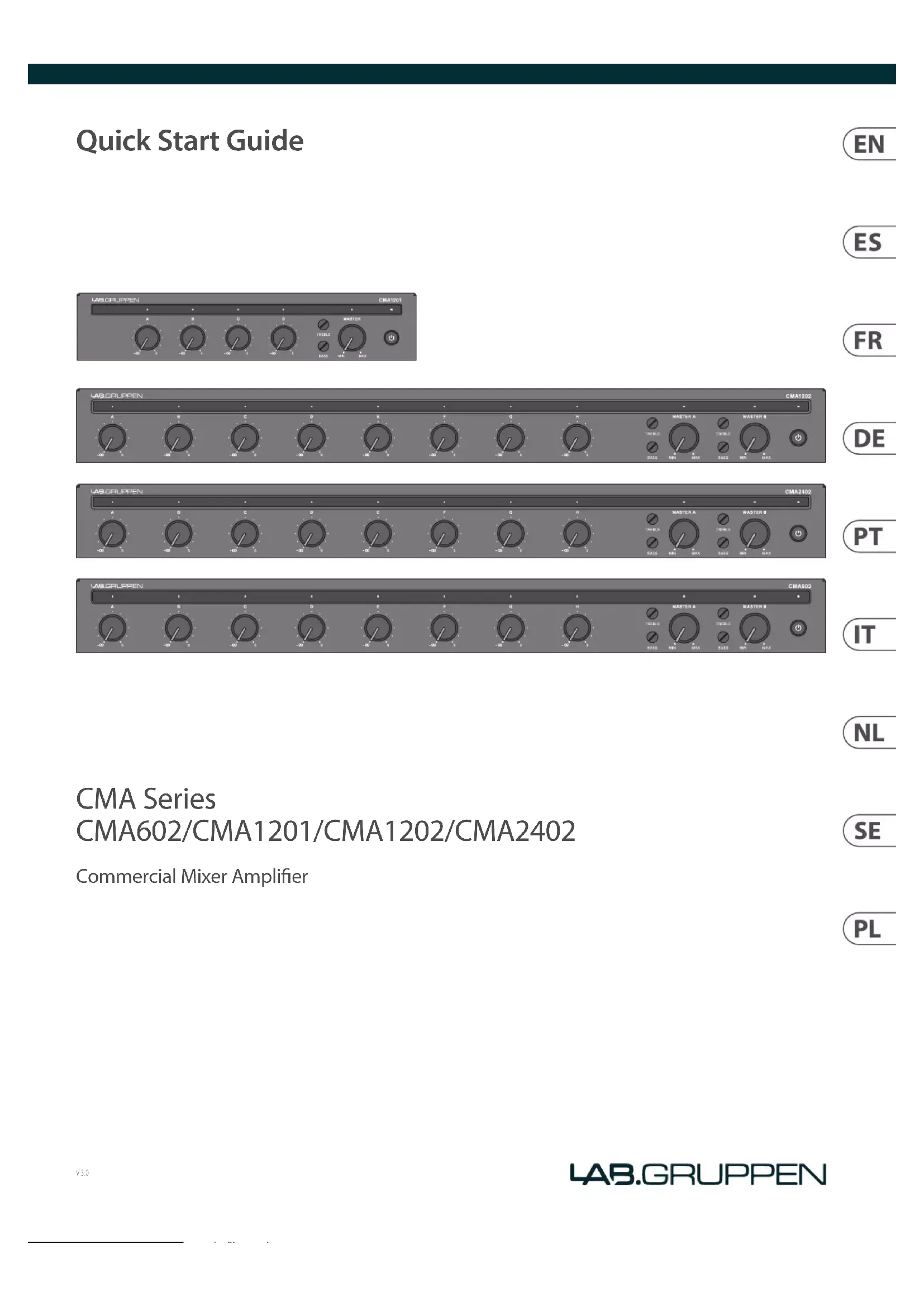

Bienvenue dans le guide de démarrage rapide de la série CMà et merci d'avoir achete l'un de ces amplificateurs melangeurs. Les accessoires suivants sont inclus avec votre produit:

Connecteurs d'entrée Euroblock

- Sortie Euroblock et connecteurs de sortie auxiliaire

- Équerre avant (x2)

- Supports plats arrière (x2)

- Équerre arrière avec vis à épaulement

- Plaque d'accouplement (CMA1201 uniquement)

- Équerre longue (CMA1201 uniquement)

- Vis nécessaires et clé Torz: L

- Gable d'alimentation avec liche secteur correspondant à la version du pays spécifiée

- Guide de démarage rapide (ce document)

Montage en rack

Les amplificateurs de la série CMA sont livrés avec des pieds en caoutchouc qui permettent de placer les amplis sur une surface claire sans aucune installation supplémentaire. Cependant, le matériel de montage en rack en option est également fourni, permettant à plusieurs modèles d'être loges et protégés dans un boîtier de rack 19°, Suivez ces élapes pour fixer le matériel de montage.

Une pare d'unités CMA1201 peut être montée côte à côte pour occuper un seul espace de rack. Foute la plaque d'accouplement sur la face inférieure de 2 unités CMA1201 a l'aide des vis fournies.

Finez les équerres avant de chaque côté d'une unité CMA602/1202/2402 ou d'une paire d'unités CM41201 qui ont été couplées.

Alternativement, une seule unité CVA1201 peut être installée dans un rack 19 ^e en utilisant le support à angle long, ou dans un demi rack 19 ^e en utilisant les supports à angle court.

fixez les supports courés en dévisant les vis avant du côté du châssis et fixez-les à nouveau avec les supports.

Si votre ramp possède des rails arrière, fourz les supports plats arrière en réutilisant les vis du chéssis.

Montez les unités CVA dans le rack en fixant 4 vis de rack à travers les équemes avant et les rails du rack.

Tenez l'un des équerres arrière contre les rails arrière du rack de manière à ce qu'il s'aligne à côté du support plat arrière. Ne le fixez pas encore aux rails arrière.

Insérez la vis à épaulement fourne dans la fente du support plat arrière et dans l'un des trous fillets du support angulaire arrière. La vis doit permettre au support d'angle arrière de glisser vers l'avant et l'arrière dans la fente du support plat.

Répétez le processus pour l'autre support d'angle arrière.

Montez les équemes arrière sur les rails arrière du rack à l'aide de 4 vis de rack standard.

Serrez la vis à épaulement si nécessaire.

Vis de crémaillère standard: M4 x 8 mm.

Les amplificateurs de la série CMA sont refroidis par convection et utilisent principalement la surface supérieure pour dissper la chaleur. Pour les applications exigeantes, il est recommandé de disposer d'un espace suffisant (1 RU) au-dessus de l'amplificateur pour reduire le risque de limitation due à une surchauffe.

Connexions

Pour les connexions d'entrée symétriques ou microphone, utilisez un câble à 3 pôles (chaud, froid, terre) câble à un connecteur Euroblock. Placez le commutateur NicLine a côté de l'entrée à la position appropriée pour optimiser le gain d'entrée. Alternativement, des câbles RCA peuvent être connectés pour des sources stéréo asymétriques, mais les entrees RCA et Euroblock ne doivent pas être utilisées ensemble sur la même entrée. Notez que les signaux stéréo seront additionnés en mono.

3-Pla Erobindk connectin - Input / Output

Assurance vous toujours d'avoir tous les niveaux au minimum lors de la connexion ou de la déconnexion des sources audio des entrées, en particulier lorsque MIC est sélectionné à partir du commutateur MIC/LINE. Le non-respect de cette consigne peut amener l'amplificateur ou le haut parleur à passer en mode de protection ou même provoquer des dommages.

Pour les signaux de sortie, connectez un connecteur Euroblock à 4 pôles (2 pôles pour CMA1201) au (x) connecteur (s) de sortie principal. Ne connectez AUCUN terminal à la terre. NE connectez PAS les homes froides (-) ensemble pour des retours

communs. Assurez-vous de régler les commutateurs de configuration dans la bonne position pour correspondre à votre utilisation prévue. Un fil d'enceinte de 14-18 AVIG est recommandé pour les connessions jusqu'à 50 pieds.

Config

Les 2 premiers commutateurs DIP Config permettent de configurer la sortie pour un fonctionnement à 100 V, 70 V, 8 O ou 4 O. Utilisez toujours la bonne configuration pour les enceintes pilotées. Le mode de fonctionnement configure à la fois la tension maximale de la sortie et le gain à travers l'appareil.

Le réglage 8 O doit être utilisé pour une paire d'encintes 15 O ou une seule enceinte 8 O. Le réglage 4 O doit être utilisé pour 4 x 16 O, 2 x 8 O ou un seul haut parleur de 4 O. Utilisez le réglage 70 ou 100 V pour les systèmes d'encintes haute impédance à tension constante. Assurez vous que la somme de la puissance prélevée sur les encentes plus la mange ne répasse pas la puissance nominale maximale de l'amplificateur.

Le troisième commutateur DIP engage un filtre passe haut à 80 Hz, qui doit être utilise sur tous les systèmes à tension constante pour éviter la saturation sur les haut-parleurs activés par transformateur, mais peut également être utilisé pour aider à maintenir un son clair à partir de petits haut-parleurs ou d'un son riche en basses.

Routage d'entrée

Pour les unités CHA/602/1202/2402, le montage des entrices vers les sorties peut être constable avec les commutateurs DIP de routage d'entrée. Par défaut (commutateurs vers le bus), les entrices AD sont toutes vers la sortie à et les entrices Et sont routches vers la sortie B.Cependant, pour les sources qui doivent être envoyées aux deux sorties, il commutateur DIP correspondant peut être engagé par acheimier une entrie sur l'autre canal de sortie, ainsi que. Celer est utille, par exemple, pour envoyer de la musique de fond ou des messages de pagination aux deux zones/sections d'un bâtiment tout en conservant d'autres sources locales à chaque zone.

Une alimentation fantôme (48 V) peut également être fournie aux canaux AD et EH indépendamment en engageant le commutateur DIF correspondant.

Priorité et Vox

5 Par bum black Connector - Toronto

Les entités A et B (entrée A uniquement sur le CMAT201) ont la capacité de couper tous les autres canaux lorsque la fonction de priorité est actuée. L'activation est réalisée en court-circuitant les 2 broches de priorité avec un interrupteur de fermeture, souvent trouvé sur les microphones d'appel. En variante, l'activation peut également être effecturée par le signal sur l'entrée prioritaire déposant un niveau défini (seul). Tourner le bouton VIXS dans le sens anthoraire règle le niveau d'entrée requis pour engager le docking. Réglez-le de manilles à ce que porter dischalement dans le micro dépasse ce seal, mais que le bruit ambient soit ignise. Tourner le bouton VIXS a fonte dans le sens des alguelles d'une montre (DFT) décisative cette fonction. Pour CMAT201 202/202, l'attémisation affecte toutes les autres sources qui sont acheminées vers la même sortie que l'entrée prioritaire. Par exemple, si l'entrée A est également acheminée vers la sortie B, l'entrée A aura la priorité sur les autres entités. Ceopsand, l'entrée E

À distance

Prise RJ45 pour connecter une commande de volume à distance en option par canal. Utilisez un câble standard pour connecter l'accessoire CRC-V ou connectez un potentiomètre personnalisé avec les informations de brochage. Une longueur de câble supérieure à 305 m (1000 pieds) n'est pas recommandés.

Signal de réveil

Si les amplics sont sous tension, mais ne reçouvant aucun signal d'entrée (en dessous du niveau actuel du signal) pendant 20 minutes, le système passera en mode veille pour économiser la consommation d'énergie. Des qu'un signal est détecte sur une entree, l'appareil sont du mode veille et reprend son fonctionnement normal. Le système peut également être réveillé en court-circuitant les broches prioritaires.

26 CMA Series Quick Start Guide 27
