Type de produit	Imprimante d'étiquettes industrielle
Marque	Digitus
Modèle	DA-81021
Technologie d'impression	Transfert thermique et thermique direct
Résolution d'impression	203 dpi (8 points/mm)
Largeur d'impression maximale	108 mm (4.25 pouces)
Vitesse d'impression maximale	152 mm/s (6 ips)
Types de supports	Étiquettes en rouleau, étiquettes en continu, carton, film, papier thermique
Largeur de support maximale	118 mm (4.65 pouces)
Capacité du rouleau	Diamètre externe max. 127 mm
Capteurs	Capteur d'intervalle (réflexion), capteur de marque noire (transmission)
Interfaces	USB, Ethernet (10/100), RS-232 série, Centronics parallèle, SD card slot
Alimentation	Adaptateur secteur externe, 24 V DC, 2.5 A
Température de fonctionnement	5°C à 40°C
Humidité de fonctionnement	25% à 85% sans condensation
Logiciel inclus	Outil de diagnostic (Diagnostic Tool) pour configuration et calibration
Fonctions principales	Avance d'étiquette, pause d'impression, calibration capteur, réglages Ethernet et RTC, réinitialisation usine, impression page de test
Entretien	Nettoyage régulier de la tête d'impression et du capteur avec un kit de nettoyage
Sécurité	Ne pas exposer à l'humidité, débrancher avant nettoyage, utiliser uniquement des accessoires d'origine
Réparabilité	Pièces détachées disponibles via le fabricant (tête d'impression, rouleau, courroies); réparation par technicien agréé recommandée
Dimensions (approx.)	285 x 225 x 170 mm (L x l x H)
Poids (approx.)	2.5 kg

FOIRE AUX QUESTIONS - DA-81021 Digitus

Comment installer le rouleau de papier ?

Ouvrez le couvercle, placez le rouleau sur l'axe et le support, faites passer le papier sous le guide, refermez la tête d'impression. Consultez le manuel pour les détails.

Comment installer le ruban encreur ?

Insérez le mandrin dans l'enrouleur, alignez les encoches, passez le ruban par la tête d'impression, enroulez l'amorce et fermez la tête.

Pourquoi le voyant clignote-t-il en vert ?

Le voyant vert clignotant indique une pause d'impression. Appuyez sur le bouton FEED pour reprendre l'impression.

Comment calibrer le capteur après avoir changé de support ?

Utilisez l'outil de diagnostic (Diagnostic Tool), onglet 'Configuration de l'imprimante', cliquez sur 'Calibrage du capteur'. Le capteur d'intervalle ou de marque noire sera calibré automatiquement.

Quels interfaces sont disponibles sur l'imprimante ?

L'imprimante dispose de ports USB, Ethernet, RS-232 série, Centronics parallèle et une fente pour carte SD.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Dans l'outil de diagnostic, sélectionnez la fonction 'Factory Default' dans le groupe 'Fonctions de l'imprimante'.

Que faire si l'impression est pâle ou irrégulière ?

Nettoyez la tête d'impression avec un coton-tige imbibé d'alcool isopropylique. Vérifiez également que le ruban est correctement installé.

Puis-je utiliser des étiquettes sans bordereau adhésif ?

Oui, l'imprimante accepte les étiquettes en continu (non adhésives) à condition qu'elles soient compatibles avec la technologie thermique directe ou transfert thermique.

Comment configurer l'adresse IP Ethernet ?

Dans l'outil de diagnostic, utilisez la fonction 'Ethernet Setup' pour définir l'adresse IP, le masque et la passerelle.

Où télécharger le logiciel de diagnostic ?

Le logiciel 'Diagnostic Tool' est fourni sur le CD d'accompagnement. Vous pouvez également le télécharger depuis le site officiel de Digitus.

MODE D'EMPLOI DA-81021 Digitus

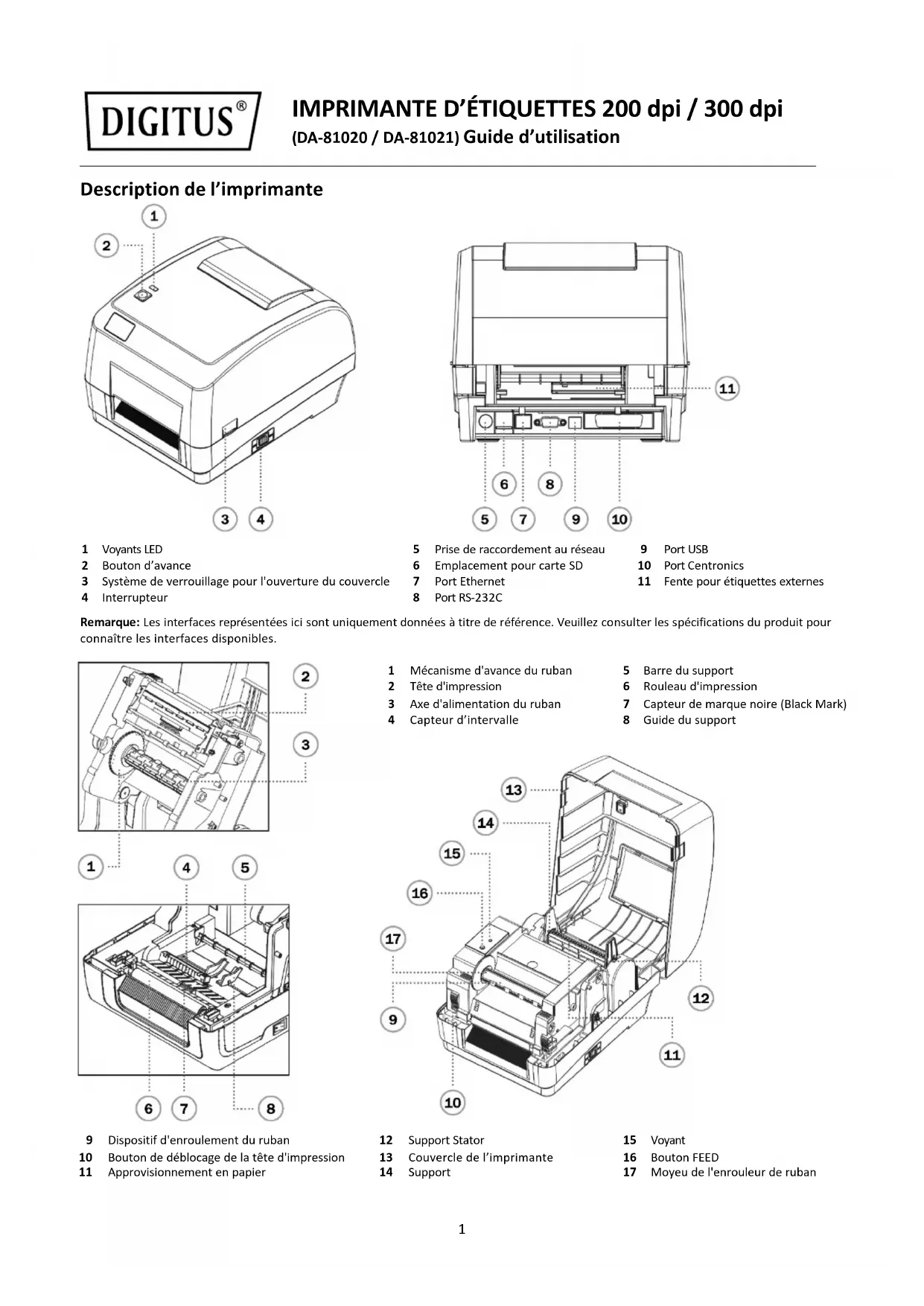

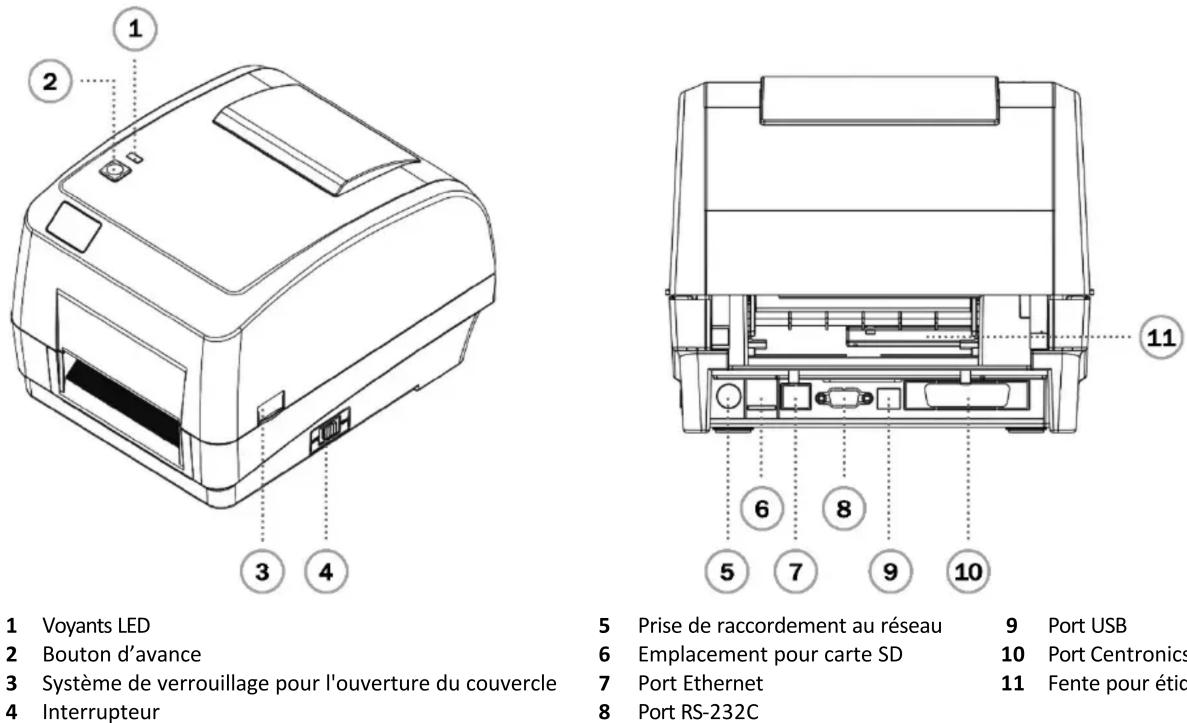

Description de l'imprimante

1 Voyants LED
2 Bouton d'avance
3 Système de verrouillage pour l'ouverture du couvercle
4 Interrupteur

5 Prise de raccordement au réseau
6 Emplacement pour carte SD
7 Port Ethernet
8 Port RS-232C

9 Port USB
10 Port Centronics
11 Fente pour étiquettes externes

Remarque: Les interfaces représentées ici sont uniquement données à titre de référence. Veuillez consulter les spécifications du produit pour connaître les interfaces disponibles.

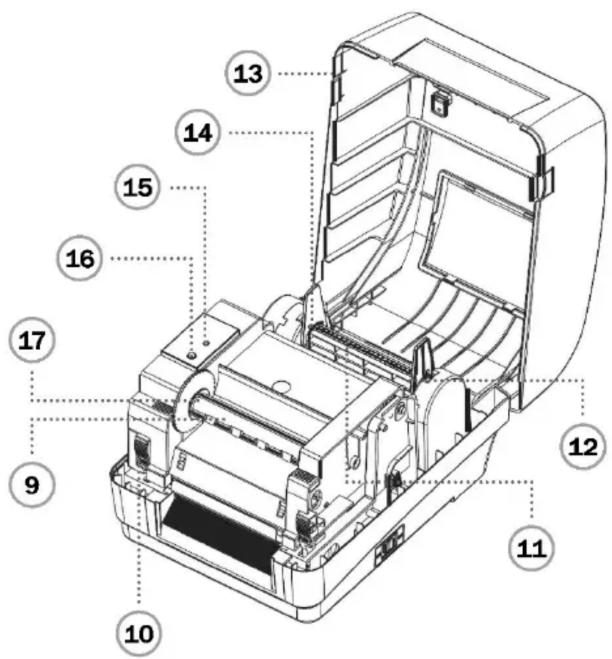

9 Dispositif d'enroulement du ruban
10 Bouton de déblocage de la tête d'impression
11 Approvisionnement en papier

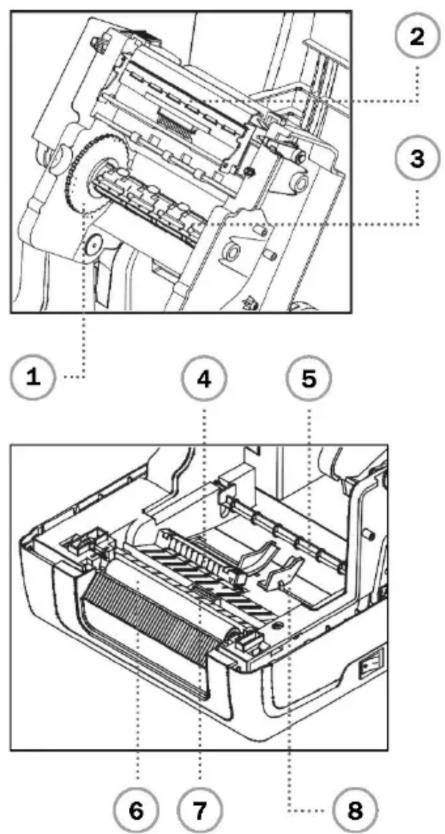

1 Mécanisme d'avance du ruban
2 Tête d'impression
3 Axe d'alimentation du ruban
4 Capteur d'intervalle

5 Barre du support
6 Rouleau d'impression
7 Capteur de marque noire (Black Mark)
8 Guide du support

15 Voyant
16 Bouton FEED
17 Moyeu de l'enrouleur de ruban

Installation du ruban

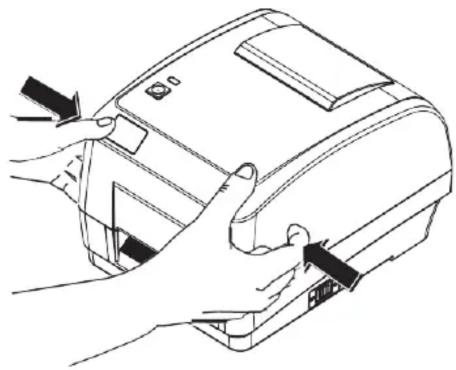

(1) Ouvrez le couvercle en appuyant sur les boutons des deux côtés de l'appareil. Soulevez ensuite le couvercle jusqu'à l'angle d'ouverture maximal.

(2) Insérez le mandrin du ruban encreur dans l'enrouleur de ruban.

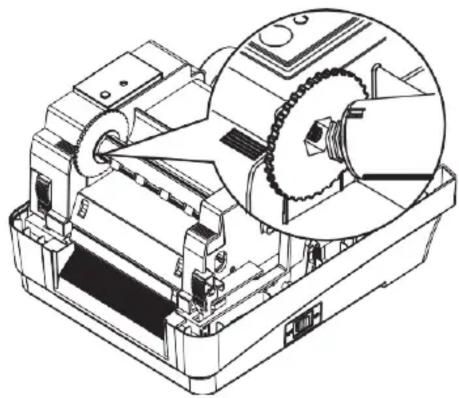

(3) Alignez les encoches sur le côté gauche et montez-les aux rayons.

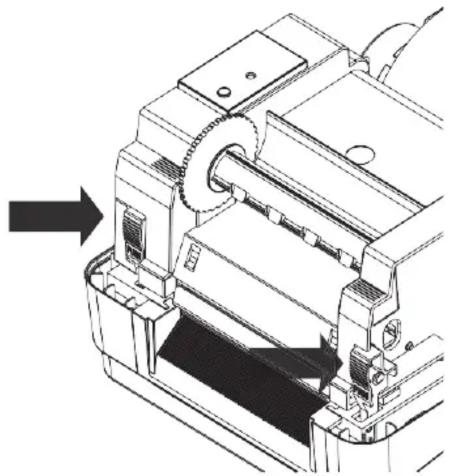

(4) Appuyez sur le bouton d'ouverture de la tête d'impression.

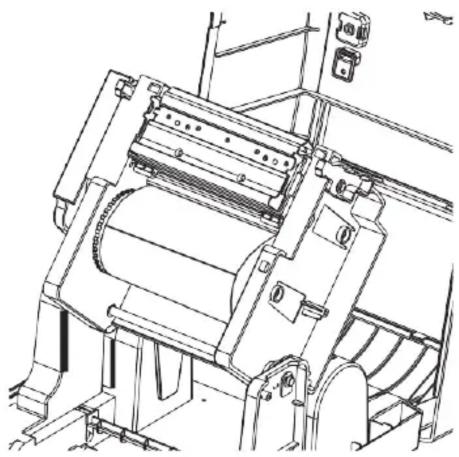

(5) Insérez le mandrin du ruban encreur dans le moyeu de l'enrouleur de ruban

(6) Alignez les encoches sur le côté gauche et montez-les aux rayons.

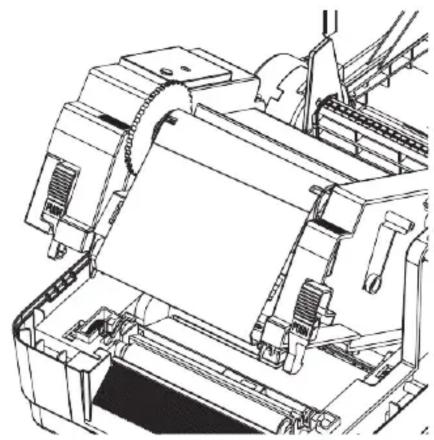

(7) Faire passer le ruban encreur par la tête d'impression et la fixer sur le mandrin de l'enrouleur de ruban. Introduire avec précaution le rouleau du ruban dans l'enrouleur.

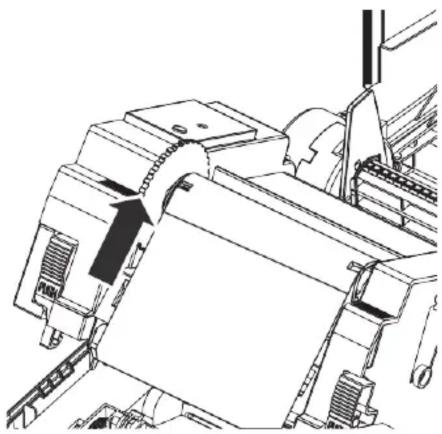

(8) Tournez le moyeu de l'enrouleur de ruban jusqu'à ce que l'amorce en plastique du ruban soit complètement enroulée et que la partie noire du ruban recouvre la tête d'impression.

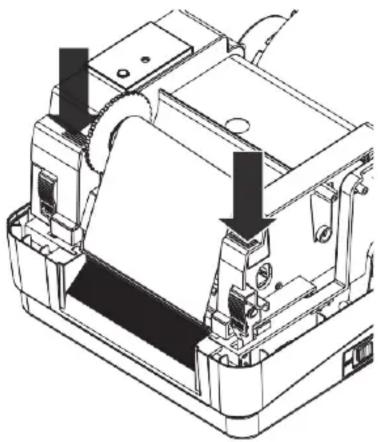

(9) Appuyez vers le bas pour fermer la tête d'impression, dans le sens indiqué par les flèches sur l'illustration. Pour garantir la qualité d'impression, assurez-vous que la tête d'impression est complètement fermée.

Installation du rouleau de papier

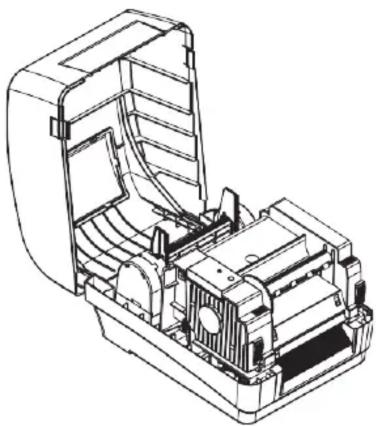

(1) Ouvrez le couvercle en appuyant sur les boutons des deux côtés de l'appareil. Soulevez ensuite le couvercle jusqu'à l'angle d'ouverture maximal.

(2) Installez le rouleau de papier sur l'axe du rouleau d'étiquettes et bloquez-le.

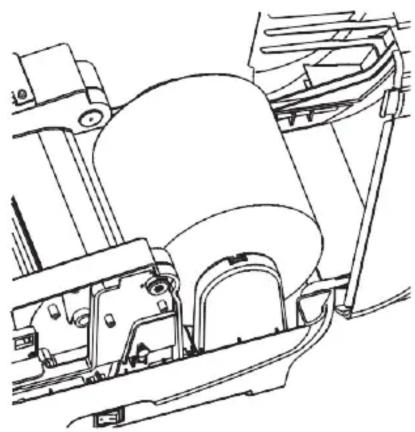

(3) Placez le rouleau de papier sur le support de rouleau de papier. (Si la largeur du papier que vous utilisez est de 4 pouces, vous pouvez retirer le papier directement du support).

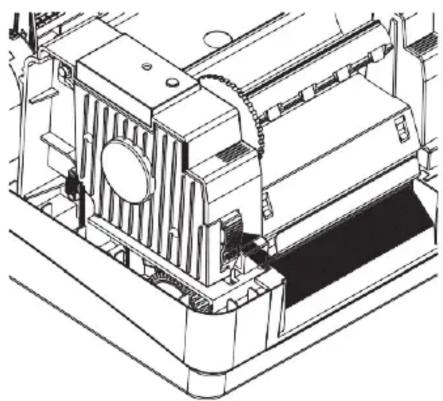

(4) Appuyez sur le bouton de déverrouillage de la tête d'impression pour ouvrir le mécanisme de la tête d'impression.

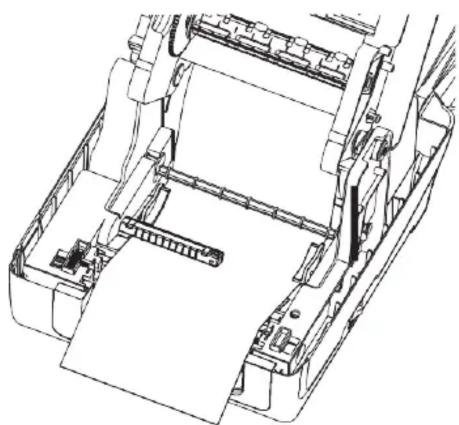

(5) Faites passer le papier, face à imprimer vers le haut, par la barre de support, le capteur de support et placez le bord avant de l'étiquette sur le rouleau. Déplacez les guides du support pour qu'ils correspondent à la largeur de l'étiquette.

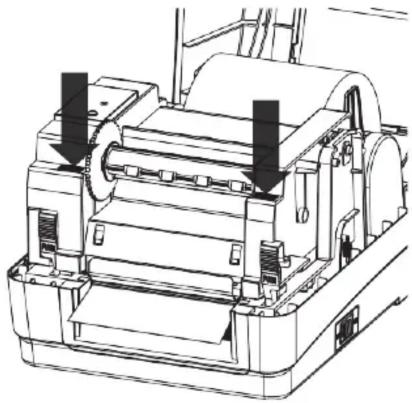

(6) Fermez le mécanisme de la tête d'impression avec les deux mains et assurez-vous que les loquets sont bien enclenchés.
(7) Utilisez le « Diagnostic Tool » pour définir le type de capteur de support et le calibrer. (Démarrer le « Diagnostic Tool » → Sélectionner l'onglet « Configuration de l'imprimante » → Cliquer sur le bouton « Calibrage du capteur ») Pour plus d'informations, se reporter au guide de démarrage rapide de l'outil de diagnostic.

Remarque: Veuillez calibrer le capteur d'intervalle / de marque noir lorsque vous changez de support.

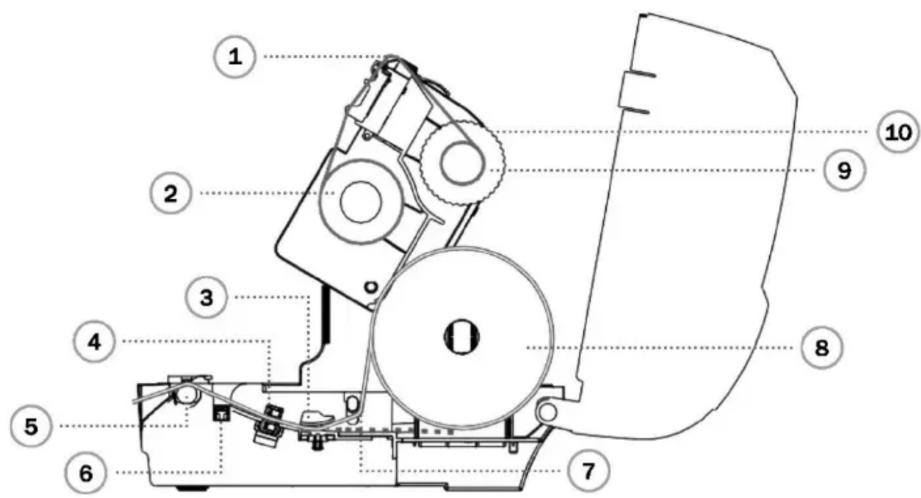

— Chemin du support (intérieur)

..... Chemin du support (extérieur)

1 Tête d'impression
2 Ruban encreur
3 Guide du support
4 Capteur d'intervalle
5 Rouleau d'impression
6 Capteur de marque noire (Black Mark)
7 Barre du support
8 Support
9 Rouleau du ruban encreur
10 Moyeu de l'enrouleur de ruban

Fonction des boutons

1. Avancement des étiquettes

Lorsque l'imprimante est prête, appuyez sur le bouton pour faire avancer une étiquette jusqu'au début de la suivante.

2. Suspendre la tâche d'impression

Lorsque l'imprimante est en train d'imprimer, appuyez sur le bouton pour mettre en pause un travail d'impression.

Une fois l'imprimante en pause, le voyant clignote en vert. Appuyez à nouveau sur le bouton pour reprendre l'impression.

Outil de diagnostic de l'imprimante

L'outil de diagnostic est une boîte à outils qui vous permet de contrôler les paramètres et l'état de l'imprimante, de modifier les paramètres de l'imprimante, de télécharger des graphiques, des polices et des microprogrammes, de créer une police bitmap pour l'imprimante et d'envoyer des commandes supplémentaires à l'imprimante. Cet outil pratique vous permet d'examiner l'état et les paramètres de l'imprimante et de corriger les erreurs.

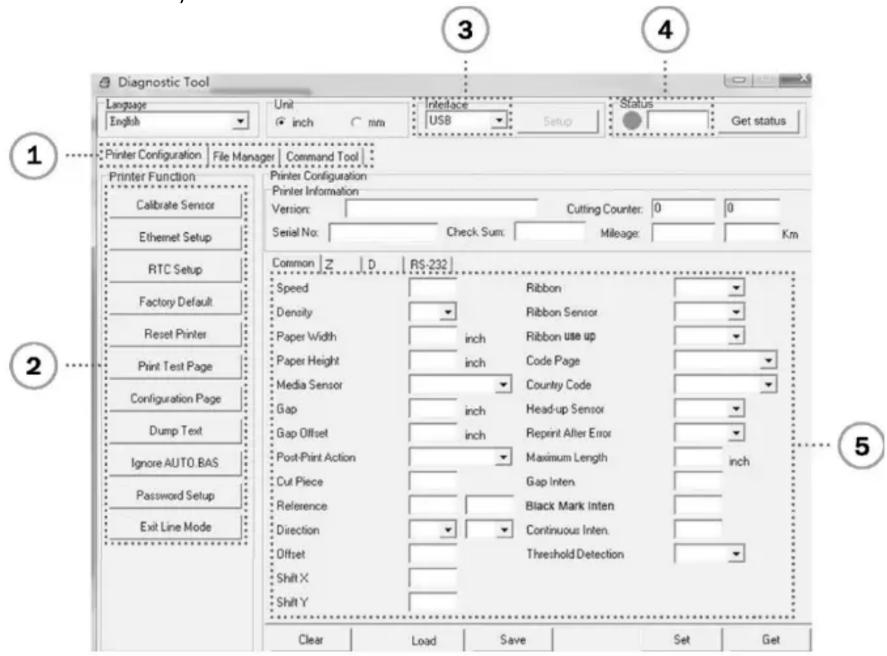

Démarrer l'outil de diagnostic

(1) Double-cliquez sur l'icône de l'outil de diagnostic (Diagnostic Tool.exe) pour lancer le logiciel.
(2) Cet utilitaire contient quatre fonctions (configuration de l'imprimante, gestionnaire de fichiers, gestionnaire de polices bitmap, outil de commande).

1 Onglets Propriétés
2 Fonctions de l'imprimante
3 Interface
4 État de l'imprimante
5 Configuration de l'imprimante

(3) Les fonctions détaillées dans le groupe de fonctions de l'imprimante sont énumérées ci-dessous

Fonction
Description

Calibrate Sensor	Calibrage des capteurs	Calibrez le capteur dans le champ Capteur de support du groupe de configuration de l'imprimante.
Ethernet Setup	Configuration Ethernet	Configuration de l'adresse IP, du masque de sous-réseau et de la passerelle pour le On-Board-Ethernet
RTC Setup	Configuration RTC	Synchroniser l'horloge de l'imprimante avec le PC
Factory Default	Réglage usine	Réinitialisez l'imprimante et rétablissez les paramètres par défaut.
Reset Printer	Réinitialiser l'imprimante	Redémarrez l'imprimante
Print Test Page	Imprimer une page de test	Imprimez une page de test
Configuration Page	Page de configuration	Imprimez la configuration de l'imprimante
Dump Text	Éditer le texte	Pour activer le mode dump de l'imprimante
Ignore AUTO.BAS	Ignorer AUTO.BAS	Ignorez le programme AUTO.BAS téléchargé
Password Setup	Configurer un mot de passeDéfinissez le mot de passe de l'outil de diagnostic
Exit Line Mode	Quitter le mode ligne	Sortez du mode ligne

* Pour plus d'informations et de fonctionnalités sur cette imprimante, consultez le manuel utilisateur contenu sur le CD.
* Les caractéristiques techniques, les accessoires, les pièces et les programmes peuvent être modifiés sans préavis.
