POWDP15301 - Perceuse PowerPlus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse/visseuse sans fil
Marque	PowerPlus
Modèle	POWDP15301
Alimentation	20 V CC (batterie Li-ion)
Vitesse à vide	0 – 400 min⁻¹ (2 vitesses mécaniques)
Couple	25+1 positions réglables
Mandrin	Sans clé
Batterie incluse	Oui, 2 batteries Li-ion 20V
Chargeur inclus	Oui, pour batterie Li-ion
Temps de charge	Environ 1 heure
Poids (avec batterie)	Environ 1,5 kg
Dimensions (L x l x h)	Environ 200 x 60 x 60 mm
Niveau de pression acoustique (LpA)	80 dB(A)
Niveau de vibrations (aw)	4,4 m/s² (K=1,5 m/s²)
Garantie	36 mois
Poignée	Soft grip TPR antidérapante
Lampe de travail	LED intégrée
Utilisation recommandée	Perçage et vissage dans bois, métal, plastique (usage non professionnel)
Entretien	Nettoyer les fentes de ventilation avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Double isolation (chargeur) ; porter des lunettes de protection

FOIRE AUX QUESTIONS - POWDP15301 PowerPlus

Comment charger la batterie de la perceuse PowerPlus POWDP15301 ?

Branchez le chargeur sur une prise secteur. Insérez la batterie dans le chargeur. Le voyant rouge clignotant indique la charge. Lorsqu'il passe au vert fixe, la batterie est complètement chargée (environ 1 heure). Débranchez le chargeur et retirez la batterie. Ne chargez que dans un endroit sec, entre 4°C et 40°C.

Comment installer et retirer la batterie ?

Pour installer la batterie, faites-la glisser dans le logement prévu jusqu'à ce qu'elle s'enclenche. Pour la retirer, appuyez sur le bouton de déblocage situé à l'arrière de la batterie et tirez-la vers l'extérieur. Assurez-vous que la perceuse est éteinte et le sélecteur de rotation au centre avant toute manipulation.

Comment changer le foret ou la mèche ?

La perceuse est équipée d'un mandrin sans clé. Tournez la bague du mandrin dans le sens antihoraire pour ouvrir les mors. Insérez le foret ou la mèche, puis tournez la bague dans le sens horaire pour serrer fermement. Pour retirer, procédez en sens inverse.

Comment régler le couple de serrage ?

Tournez l'anneau de réglage du couple situé derrière le mandrin. Les positions vont de 1 (couple le plus faible) à 25 (couple le plus élevé). Choisissez un réglage adapté à la vis et au matériau. Commencez toujours par un couple faible pour éviter d'endommager la vis ou le matériau.

Comment sélectionner la vitesse ?

Utilisez le sélecteur à deux vitesses situé sur le dessus de la perceuse. La vitesse 1 (position avant) offre un couple élevé pour les perçages difficiles ou le vissage. La vitesse 2 (position arrière) offre une vitesse plus élevée pour les perçages rapides. Ne changez jamais de vitesse lorsque l'outil tourne.

Comment inverser le sens de rotation ?

Le sélecteur de sens de rotation se trouve au-dessus de la gâchette. Poussez-le vers la gauche pour une rotation dans le sens des aiguilles d'une montre (perçage/vissage). Poussez-le vers la droite pour une rotation inverse (dévissage). Placez le sélecteur au centre pour verrouiller la gâchette.

Quels matériaux puis-je percer avec cette perceuse ?

Cette perceuse est conçue pour percer le bois, le métal et le plastique. Utilisez des forets adaptés à chaque matériau (acier rapide pour le métal, mèches à bois pour le bois). Pour le métal, commencez par un petit trou et lubrifiez le foret avec de l'huile.

Quelle est la durée de la garantie ?

La garantie est de 36 mois à compter de la date d'achat par le premier utilisateur. Elle couvre les défauts matériels et de fabrication, mais pas les batteries, chargeurs, pièces d'usure (balais, roulements) ni les dommages dus à une utilisation incorrecte. Conservez votre preuve d'achat.

Comment entretenir la perceuse PowerPlus POWDP15301 ?

Nettoyez régulièrement les fentes de ventilation avec un chiffon doux pour éviter la surchauffe. Utilisez un chiffon humide avec de l'eau savonneuse pour les saletés tenaces. N'utilisez jamais de solvants comme l'essence ou l'alcool. Faites réviser l'outil par un professionnel si nécessaire.

Que faire si la lampe LED ne s'allume pas ?

La lampe LED s'allume lorsque vous appuyez légèrement sur la gâchette. Si elle ne s'allume pas, vérifiez que la batterie est chargée et correctement installée. Si le problème persiste, contactez le service après-vente. Ne regardez pas directement le faisceau lumineux.

MODE D'EMPLOI POWDP15301 PowerPlus

1 UTILISATION 3
2 DESCRIPTION (FIG. A) 3
3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE...
4 PICTOGRAMMES 4
5 CONSIGNES DE SECURITE GENÉRALES 4
5.1 Lieu de travail 5
5.2 Sécurité électrique 5
5.3 Sécurité des personnes 5
5.4 Précautions de manipulation et d'utilisation d'outils electriques 6
5.5 Utilisation et entretien d'un outil sur batterie 6
5.6 Entretien 7

6 CONSIGNES DE SECURITE SUPPLEMENTaires POUR LES PERCEUSES 7

7 CONSIGNES DE SECURITE SUPPLEMENTaires POUR LES BATTERIES ET LES CHARGEURS

7.1 Batteries 7
7.2 Chargeurs 8
7.3 Risques résiduels 8
8 CHARACTERISTIQUES 8
8.1 Batterie li-ion (5) 8
8.2 Poignee a revetement couple « soft grip» TPR. 9
9 FONCTIONNEMENT 9
9.1 Charge de la batterie 9
9.2 Indication de charge (Fig. B) 9
9.3 Indicateur de capacité de la batterie (Fig. A) 10
9.4 Insertion et retrait de la batterie (Fig. A). 10
9.5 Pose et dépose d'une mèche ou d'un foret (Fig. C) 10
9.6 Interrupteur (Fig. A) 10
9.7 Vitesse variable (Fig. A) 10
9.8 Verrouillage du commutateur à gachette (Fig. A) 10
9.9 Sens de rotation (Fig. A) 10

POWDP15301 FR

9.9.1 Rotation dans le sens des aiguilles d'une montre : 10
9.9.2 Rotation dans le sens inverse des aiguilles d'une montre : 11
9.10 Reglage du couple (Fig. A). 11
9.11 Selecteur de vitesse (Fig. A et D) 11
9.12 Lampe LED (Fig. A) 11
9.13 Percage 11
9.14 Percage du bois 11
9.15 Percage du metal 12
9.16 Vissage 12
10 NETTOYAGE ET ENTRETIEN 12
10.1 Nettoyage 12
10.2 Entretien 12
11 TECHNICAL DETAILS. 12
12 BRUIT 12
13 GARANTIE 13
14 ENVIRONNEMENT 14
15 DcLARATION DE CONFORMITE 14

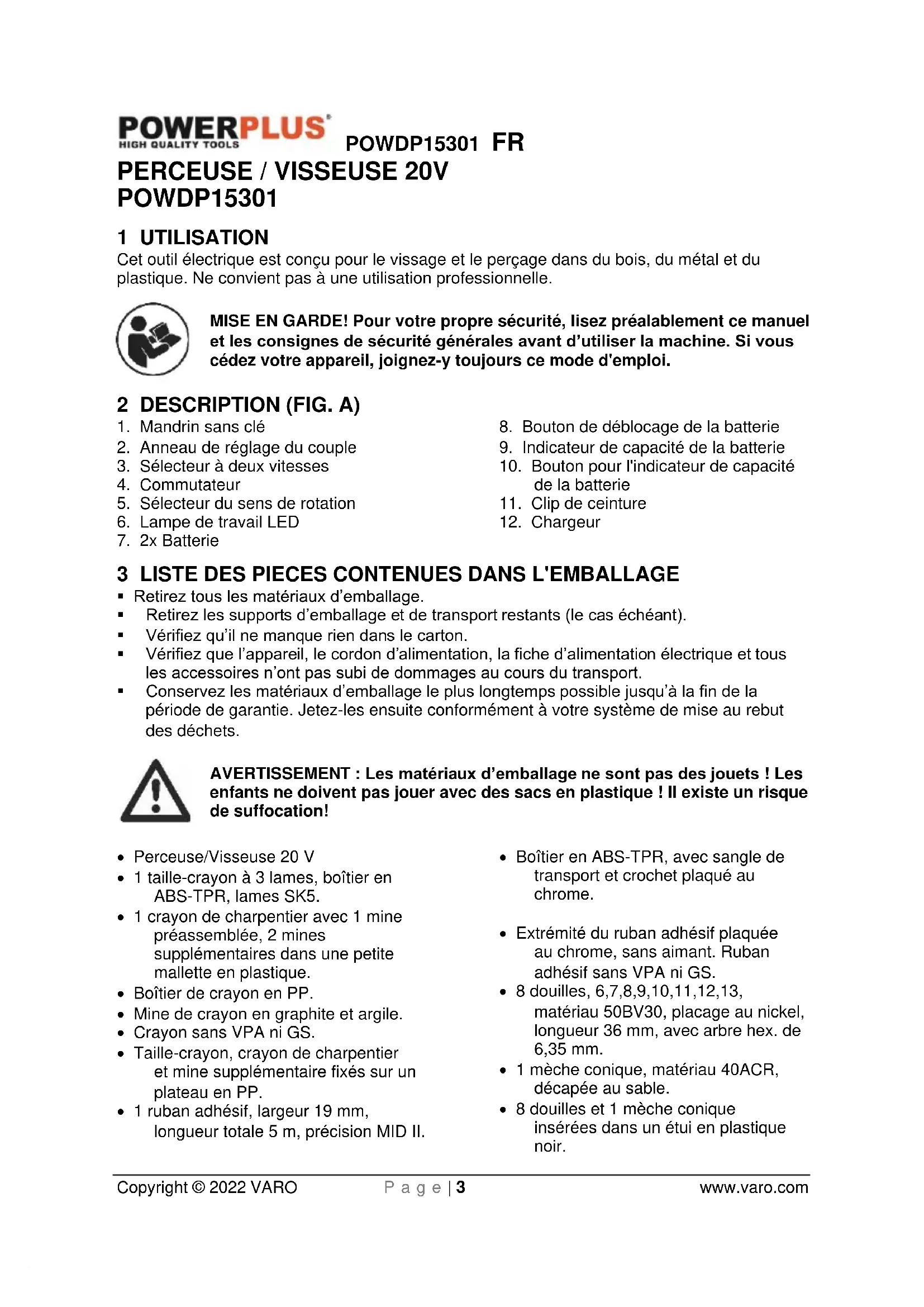

PERCEUSE / VISSEUSE 20V POWDP15301

1 UTILISATION

Cet outil électrique est conçu pour le vissage et le perçage dans du bois, du métal et du plastique. Ne convient pas à une utilisation professionnelle.

MISE EN GARDE! Pour votre propre sécurité, lisez préalablement ce manuel et les consignes de sécurité générales avant d'utiliser la machine. Si vous cédez votre apparéil, joignez-y toujours ce mode d'emploi.

2 DESCRIPTION (FIG. A)

1. Mandrin sans clé
2. Anneau de réglage du couple
3. Sélecteur à deux vitesses
4. Commutateur
5. Selecteur du sens de rotation
6. Lampe de travail LED

7. 2x Batterie

8. Bouton de déblocage de la batterie

9. Indicateur de capacité de la batterie
10. Bouton pour l'indicateur de capacité de la batterie
11. Clip de ceinture
12. Chargeur

3 LIST DES PIECES CONTENUES DANS L'EMBALLAGE

• Retirez tous les matérieliaux d'emballage.
  Retirez les supports d'emballage et de transport restants (le cas échéant).
  Vérifiez qu'il ne manque rien dans le carton.
  Vérifiez que l'appareil, le cordon d'alimentation, la fiche d'alimentation électrique et tous les accessoires n'ont pas subi de dommages au cours du transport.
• Conservez les matériaux d'emballage le plus longtemps possible jusqu'à la fin de la période de garantie. Jetez-les ensuite conformément à votre système de mise au rebut des déchets.

AVERTISSEMENT : Les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent pas journé avec des sacs en plastique ! Il existe un risque de suffocation!

Perceuse/Visseuse 20 V
1 taille-crayon à 3 lames, boitier en ABS-TPR, lames SK5.
1 crayon de charpentier avec 1 mine préassemblée, 2 mines supplémentaires dans une petite mallette en plastique.
Boitier de crayon en PP.
- Mine de crayon en graphite et argile.
- Crayon sans VPA ni GS.
- Taille-crayon, crayon de charpentier et mine supplémentaire fixés sur un plateau en PP.
1 ruban adhesif, largeur 19 mm, longueur totale 5m ,precision MID II.

• Boîtier en ABS-TPR, avec sangle de transport et crochet plaqué au chrome.
• Extrémité du ruban adhésif plaquée au chrome, sans aimant. Ruban adhésif sans VPA ni GS.
• 8 douilles, 6,7,8,9,10,11,12,13, matériel 50BV30, placage au nickel, longueur 36 mm , avec arbre hex. de 6,35 mm.
  1 meche conique, matériel 40ACR, decapée au sable.
  8 douilles et 1 meche conique inserees dans un etui en plastique noir.

POWDP15301 FR

1 pointeau, matériel 6150 CrV, longueur 100 mm, tete de travail 3 mm, avec finition noire.
Ruban adhésif, douilles, mèche conique et pointeau fixés sur un plateau en PP.
- Jeu de 5 mèches à bois, taille 4,5,6,8,10, acier n° 45 avec finition noire, laminage, avec pointe centrale précise, bord limé.
- Les mèches sont insérées et fixées sur un plateau en PP.
- Jeu de 20 embouts de vissage, y compris 10 embouts de 50 m (S4,S5,S6;PZ1,PZ2,PZ3;T15,T20,T25.T30).
10 embouts de vissage de 75 mm (S4,S5,S6;PZ1,PZ2,PZ3,T15,T20,T2 5,T30), tous conformes à S2, avec placage au chrome.

• Chacun des 10 embouts est inséré dans un porte-embouts en caoutchouc noir, puis fixé fixés sur un plateau en PP.
  1 porte-embout, longueur 60 mm, matériel 6150 CRV, avec placage au chrome.
• 20 embouts de vissage de 25mm conformes à S2, avec placage au chrome. Chacun des 10 embouts de vissage est inséré dans un porte-embout en plastique noir.
  14 mèches en métal, 1.5,1.5,2,2,2.5,3,3,3.5,4,4.5,5,5.5, 6,6.5. matériel HSS (n° 6542, W6Mo5Cr4V2), laminate, couleur naturelle.
• Porte-embout, tous les embouts de vissages et mèches sont fixés fixés sur un plateau en PP.

En cas de pieces manquantes ou endommagées, contactez votre revendeur.

4 PICTOGRAMMES

Les symboles suivants sont utilisés dans ce mode d'emploi et/ou sur la machine:

!	Risque de lésion corporelle ou de dégâtsmatériels.	CE	Conformément aux principales exigences de la/des directive(s)Européenne(s).
	Lire le manuel avantutilisation.		Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.(uniquement pour le chargeur)
	Porter une protection oculaire.		Portez des gants de protection
i	Risque de lésion corporelle ou de dégâtsmatériels		Risque d'accendie

5 CONSIGNES DE SECURITE GENÉRALES

Attention, tous les averissements et consignes de sécurité doivent être lus! Un non-respect des averissements et des consignes peut entrainer des décharges électriques, des incendies et/ou des blessures graves. Conservez tous les averissements et consignes de sécurité pour une consultation ultérieure. La notion d"outil électricque"utilisee ci-apres fait reference à un outil électricque connecté au réseau électricque (avec cable secteur) ou à un outil électricque alimenté par batterie (sans fil).

POWDP15301 FR

5.1 Lieu de travail

• Maintenez la propriété et un éclairage correct dans votre espace de travail. Désordre et manque de lumière peuvent donner lieu à des accidents.
• N'utilise pas les outils électriques dans un environnement représentant un risque d'explosion, contenant par exemple des liquides, gaz ou poussières inflammbables. Les outils électriques produit des étincelles susceptibles de provoquer l'embrasement de la poussière ou des vapeurs.
• Maintenez les enfants et les fierces personnes à l'écart lorsqu'elles utiliserez l'outil électrique. Vous risquè de perdre le contrôle de l'appareil en cas de distraction.

5.2 Sécurité électrique

• La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques.
• La fiche de raccordement des outils électriques doit être adaptée à la prise. La fiche sector ne peut enaucun cas être modifiée. N'utilise pas d'adaptateur en même temps que des outils électriques mis à la terre. Des fiches secteur non modifiées et des prises adantées réduisent le risque de décharge électrique.
• Evitez tout contact corporel avec des surfaces mises à la terre telles que robinets, chauffages, cusinières électriques et réfrigerateurs. Le risque de décharge électrique augmente lorsque votre corps est mis à la terre.
  Tenez les outils electriques a I'ecart de la pluie ou de l'humidite. La pénétration d'eau dans un appeareil electrique augmente le risque de décharge.
• N'endommagez pas le cordon d'alimentation. Ne l'utilisez pas pour porter, tirer ou débrancher l'outil électrique de la prise. Tenez le cable secteur à l'écart de la chaleur, de l'huile, des bords coupants ou des pieces mobiles de l'appareil. Des cables secteurs endommagés ou emmèlés augmentent le risque de décharge électrique.
  Lorsque vous utilisez un outil electrique a l'air libre, n'employez que des rallonges autorises dans le cadre d'un usage extérieur. L'usage d'une rallonge convenant à un usage extérieur réduit le risque de décharge electrique.
• Si vous étés obligé d'utiliser des outils ELECTriques dans un local humide, utilisez une alimentation électrique protégée par un dispositif à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge.

5.3 Sécurité des personnes

• Soyez attentif. Faites attention à ce que vous faites et faites preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas un outil électrique lorsque vous étés fatigué ou sous l'influence de la drogue, de l'alcool ou de médicaments. Un moment d'inattention durant l'utilisation d'outils électriques peut engendrer des blessures graves.
• Portez un équipement de protection individuel ainsi que des lunettes de protection en toutes circonstances. Le port d'un équipement de protection individuel tel que masque anti-poussière, chaussures de sécurité antidérapantes, casque de protection ou protections auditives, selon l'usage de l'utillement, réduit le risque de blessures.
• Evitez toute mise en marche impromptue. Assurez-vous que le commutateur se trouve en position eteinte avant de brancher la fiche secteur dans la prise. Un risque d'accident existe si vous doigt se trouve sur le commutateur de l'outil electrique lorsque vous portez celui-ci ou lorsque vous le raccordez au secteur en position allumée.
• Retirez les outils de réglage ou les clés de serrage avant demettre l'outil électrique en circuit. Un outil ou une clé se trouvant dans une partie rotative de l'outil électrique est susceptible de provoquer des blessures.
• Ne tendez pas les bras trop loin. Veillez à conserver une position sure et maintenez votre équilibre à tout moment. Cela vous permettra de很好地 contrôler l'outil électrique dans les situations inattendues.

POWDP15301 FR

• Portez des vêtements appropriés. Ne portez pas de vêtements larges ni de bijoux. Maintenez les cheveux, vêtements et gants à l'écart de l'outil électrique. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pieces mobiles.
  Si des disposits d'aspiration et de reception de la poussiere sont montés, assurez-vous que ceux-ci sont raccordés et correctement employés. L'utilisation de ces disposits réduit les risques inherents à la poussière.

5.4 Précautions de manipulation et d'utilisation d'outils électriques

• Ne surchargez pas l'outil électrique. Utilisez l'outil électrique adapté à votre travail. Un outil électrique adapté vous permettra d'effectuer un travail plus efficace et plus sur dans le champ d'application concerné.
  N'utilisez aucun outil electrique dont le commutateur est defectueux. Un outil electrique ne pouvant plus etre allumé ou eteint est dangereux et doit etre réparé.
• Retirez la fiche secteur de la prise avant de procéder à des réglages, de replacer des accessoires ou de ranger l'outil électrique. Cette mesure de précaution empêche la mise en marche impromptue de l'outil électrique.
• Conservez les outils électriques inutilisés hors d'atteinte des enfants. Ne laissez pas des personnes ne connaissant pas l'appareil ou n'ayant pas pris connaissance de ces consignes utiliser l'appareil. Les outils électriques sont dangereux lorsqu'ils sont utilisés par des personnes inexpliméntées.
• Entretenez l'appareil avec soin. Contrôlez qu'aucune piece mobile de l'appareil n'est décentré ou grippée, qu'aucune piece n'est cassée ou endommagée au point d'entraver le fonctionnement de l'appareil. Faites réparer les pieces endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à un entretien défailleant des outils électriques.
• Maintenez la propriété et l'affutage des outils tranchants. Des outils tranchants entretenus avec soin, équipés de lames affuétées, sebloquent moins souvent et sont plus facies à diriger.
  Utilisez l'outil electrique, les accessoires, les outils de coupe ou autres en respectant ces consignes et de la manière prescrite pour le type d'outil electrique concerné. Tenez compte des conditions d'emploi et du travail à accomplir. L'utilisation d'outils electriques à des fins autres que les applications prévues peut aboutir à des situations dangereuses.

5.5 Utilisation et entretien d'un outil sur batterie

• Rechargez uniquement à l'aide du chargeur spécifique par le fabricant. Un chargeur adapté à un type de bloc-batterie peut entraîner un risque d'incendie lorsqu'il est utilisé avec un autre bloc-batterie.
• Utilisez des outils électriques uniquement avec les blocs-batteries dédiés. L'utilisation d'autres blocs-batteries peut entraîner un risque de blessures et d'incendie.
  Lorsque le bloc-batterie n'est pas utilisé, tenez-le éloigné des autres objets en métal, tels que les agrafes, les pieces de monnaie, les clés, les clous, les vis ou d'autres petits objets en métal, qui peuvent creer un contact d'une borne à l'autre. Un court-circuit aux bornes des batteries pourrait entraîner des brûlures ou un incendie.
• Dans des conditions d'utilisation incorrecte, du liquide pourrait être ejecté de la batterie, évitez tout contact avec ce liquide. En cas de contact accidentel, rincez à l'eau. Si du liquide penètre dans les yeux, consultez un médecin. Le liquide ejecté de la batterie peut entraîner des irritations ou des brûlures.
• N'utilisez pas un bloc-batterie ou un outil endommagé ou modifié. Les batteries endommagées ou modifiées peuvent se comporter de manière imprévisible, ce qui peut entraîner un incendie, une explosion ou des blessures.
• N'exposez pas un bloc-batterie ou un outil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130°C peut entraîner une explosion.
  Respectez toutes les instructions de charge et ne chargez pas le bloc-batterie ou l'util en dehors de la plage de températures indiquée dans les instructions. Une charge incorrente

POWDP15301 FR

ou à des températures en dehors de la plage spécifiée peut endommager la batterie et augmenter le risque d'incendie.

5.6 Entretien

• Ne faites réparer vous outil électrique que par du personnel qualifié, au moyen de pièces de rechange d'origine uniquement, de manière à préserver la sécurité de l'appareil.

6 CONSIGNES DE SECURITE SUPPLEMENTAIRES POUR LES PERCEUSES

• Tenir l'appareil par les parties isolées lors d'opérations au cours desquelles l'outil de coupe risque d'entrée en contact avec un fil caché ou le cable d'alimentation de l'outil lui-même. Tout contact de l'outil avec un fil sous tension peut égalementmettre sous tension les pieces métalliques non protégées de l'appareil et exposer l'utilisateur à un risque d'électrocution.

• Laisser refroidir avant de toucher, modifier ou régler l'appareil. Les extrémités peuvent chauffer de façon importante et brûler l'utilisateur.

Garder les etiquettes et les plaques signalétiques sur l'outil. Ces dernières comportent des informations de sécurité importantes.

• Éviter tout démarrage involontaire. Préparer le travail avant d'allumer l'outil.

• Ne pas déposer l'outil sur le sol avant que ce dernier ne soit complètement à l'arrêt. Les parties mobiles peuvent accrocher la surface et empêcher le contrôle de l'outil.

• Lors de l'utilisation d'un outil électrique portable, garder les deux mains fermement sur l'outil, afin de résister au couple de démarrage.

• Ne pas laisser l'outil sans surveillance lorsqu'il est branché sur la batterie. Éteindre l'appareil et retarder le bloc de batteries.

• Le chargeur de la batterie chauffe pendant la charge. La chaleur du chargeur peut s'accumuler jusqu'à des niveaux dangereux et constituer un risque d'incendie en cas de ventilation insuffisante, de défaillance électrique ou d'utilisation dans un environnement chaud. Ne pas placer le chargeur sur une surface inflammable. Ne pas obstruer les ouïes du chargeur. Éviter en particulier de placer le chargeur sur du tapis ou de la moquette ; ces matières sont inflammables et obstruant les ouïes du chargeur. Placer le chargeur sur une surface stable, solide, ininflammable (établi métallique stable ou sol en béton) à au moins 30 cm d'objects inflammables, tels que des rideaux ou des cloisons. La zone de travail doit comprendre un extincteur et un détecteur de fumée. Surveiller régulièrement le chargeur et le bloc batteries pendant la charge.

• Ce produit n'est pas un jouet. Garder hors de portée des enfants.

• Les averissements, précautions et instructions containes dans le present manuel d'utilisation ne visent pas à couvir toutes les conditions et situations susceptibles de survenir. L'utilisateur doit faire preuve de sens pratique et prendre les précautions qui s'imposent lors de l'installation, de l'utilisation et de l'entretien de l'appareil.

7 CONSIGNES DE SECURITE SUPPLEMENTaires POUR LES BATTERIES ET LES CHARGEURS

Utiliser uniquement des batteries et des chargeurs adaptés à cette machine.

7.1 Batteries

N'essavez en aucun cas d'ouvrir une batterie.

• Ne rangez pas une batterie dans un endroit où la température depasse 40°C .

• Chargez la batterie uniquement à une température ambiante comprise entre 4 °C et 40 °C.

POWDP15301 FR

Lors de la mise au rebut de la batterie, suivez les instructions fournies à la section « Protection de l'environnement »
- Ne provoquez pas de court-circuit. En cas de connexion directe entre les bornes positive (+) et négative (-) ou de contact accidentel avec des objets métalliques, la batterie est court-circuitée et un courant intense la traverse, générant une chaleur susceptible de provoquer unerupture du carter ou un incendie.
- Ne chauffez pas la batterie. Si la batterie chauffe à une température supérieure à 100°C , les séparateurs de scellement et d'isoation et les autres composants polymères risquent d'être endommages, ce qui entraîrerait une fuite d'électrolyte et/ou un court-circuit interne générant une chaleur susceptible de provoquer une rupture ou un incendie. En outre, ne jetez pas la batterie au feu, ce qui risquerait d'entrainer une explosion et/ou une flamme intense.
- Dans certaines conditions extrêmes, une fuite de batterie peut se produit. Si vous remarquez du liquide sur la batterie, précédez comme suit :

-Essuvez soigneusement le liquide à l'aide d'un chiffon. Evitez tout contact cutané.

• En cas de contact oculaire, suivez les instructions ci-dessous :

✓ Rincez immédiatement à l'eau. Neutralisez à l'aide d'un acide doux comme du jus de citron ou du vinajre.
En cas de contact oculaire, rincez abondament à l'eau propre pendant au moins 10 minutes. Consultez un médecin.

Risque d'incendie! Evitez de court-circuiter les contacts d'une batterie detachée. N'incinérez pas la batterie.

7.2 Chargeurs

• Ne tentez jamais de charger des batteries non rechargeables.
• Remplacez immédiatement tout cordon d'alimentation défectueux.
  N'exposez pas le chargeur à l'eau.
  N'ouvrez pas le chargeur.
• Ne sondez pas le chargeur.
• Le chargeur est destiné à un usage en interieur uniquement.

7.3 Risques résiduels

• Meme si l'outil est utilisé comme prescrit, il est impossible d'éliminer tous les risques résiduels. Les risques suivants peuvent survenir en rapport avec la conception et la fabrication de l'outil:
  Lésions pulmonaires en l'absence de masque antipoussière efficace.
  Deterioration de l'ouje en l'absence de protection auditive efficace.
• Problèmes de santé resultant de l'émission de vibrations si l'outil électrique est utilisé de manière prolongée ou s'il n'est pas correctement utilisé ou entretenu.

8 CHARACTERISTIQUES

8.1 Batterie li-ion (5)

Avantages des batteries Li-ion :

• Les batteries Li-ion représentent un meilleur rapport capacité/ poids (batterie plus puissant et plus légère, plus compacte)
• Pas d'effet de mémoire (perte de capacité après plusieurs cycles de charge/décharge) comme avec d'autres types de batterie (Ni-Cd, Ni-MeH)
  Autodécharge limite (voir également section : Entreposage)

8.2 Poignée à revêtementouple «soft grip»TPR

Votre perceuse sans fil est équipée d'une poignee à revêtement souple « soft grip » en caoutchouc thermoplastique (TPR). Le TPR est elastique et ecologique (recyclable) et absorbe les chocs.

9 FONCTIONNEMENT

9.1 Charge de la batterie

La batterie de cet outil est fournie faiblement chargée pour éviter tout problème possible, vous nevez des lors charger la batterie avant de l'utiliser pour la première fois.

Remarque : Les batteries ne se charge pas complètement la première fois qu'elles sont chargées. Pour que la batterie se charge complètement, effectuez plusieurs cycles de charge. La batterie doit être chargée uniquement en interieur.

Après une utilisation normale, il convient de recharger la batterie pendant environ une heures pour qu'elle soit complètement chargée.

Pendant la charge, la batterie devient relativement chaude. Ce processus est normal et n'indique aucun problème.

Ne place pas le chargeur dans un endroit extrément chaud ou froid. Le比较好 est de l'utiliser à une température ambiente normale. Une fois la batterie entièrement chargee, debranchez le chargeur de la prise de courant et retirez la batterie du chargeur.

Remarque :

• Avant de charger la batterie, laissez-la complètement refroidir.
  Avant de charger la batterie, inspectez-la; ne chargez pas de batterie fissurée ou qui fuit.

9.2 Indication de charge (Fig.B)

Brancher le chargeur sur la prise de courant électrique.

• Vert fixe: prét à charger
• Rouge clignotant : en charge
• Vert fixe : charge
• Vert et rouge fixe : batterie ou chargeur endommagé.

Remarque : Si la batterie ne tient pas correctement dans le chargeur, retirez-la et vérifie qu'il s'agit du modele approprié à ce chargeur, comme indiqué dans le tableau de specifications. Ne chargez aucune autre batterie ni aucune batterie qui ne tient pas correctement dans le chargeur.

• Surveiller régulierement le chargeur et la batterie pendant le processus de charge.
• ÀpRES la charge, débrancher le chargeur de la prise etsterolir la batterie.
  Laisser la batterie refroidir complètement avant de l'utiliser.
  Ranger le chargeur et la batterie dans un endroit sur, hors de portee des enfants.

REMARQUE: Si, après une utilisation continue de l'outil, la batterie est chaude, laissez-la refroidir à température ambiente avant de la charger. Cela permettra de prolonger sa durée de vie.

REMARQUE: Retirez la batterie du socle du chargeur à l'aide du pouce et des autres doigts en appuyant sur le bouton de déblocage de la batterie tout en tirant sur la batterie pour la dégager.

9.3 Indicateur de capacité de la batterie (Fig. A)

Le bloc de batteries compte des indicateurs de capacité (9). Pour vérifier l'etat de la batterie, appuyer sur le bouton (10). Avant d'utiliser l'appareil, appuyer sur l'interrupteur-gachette pour vérifier si la batterie est suffisamment chargée pour fonctionner correctement.

Trois LED indiquent le niveau de capacité de la batterie :

3 LED allumés : batterie entièrement chargee.

2 LED allumés : batterie chargée à 60 %

1 LED allumé : batterie presque déchargee

9.4 Insertion et retrait de la batterie (Fig. A)

AVERTISSEMENT : Avant tout réglage, vérifie que la perceuse est hors tension et que le sélection du sens de rotation se trouve en position centrale.

Tenir l'outil d'une main et le bloc batteries (7) de I'autre.
Installation: pousser et glisser le bloc batteries dans le port prévu à cet effet, s'assurer que le loquet à l'arrière de la batterie est en place et que la batterie est sécurisée avant de démarrer l'opération.
Retrait: appuyer sur le loquet d'ouverture de la batterie et retarder la batterie en même temps.

9.5 Pose et dépose d'une mèche ou d'un foret (Fig. C)

Cette perceuse est equipée d'un mandrin sans clé (1) qui empêche la mèche ou le foret de se desserrer.

• Tenir fermement d'une main la poignée couple de la perceuse sans fil.
  Tournez I'anneau A dans le sens antihoraire de I'autre main jusqu'a ce que I'ouverture du mandrin de la perceuse soit suffisamment grande pour recevoir I'outil.
• Insérez le foret ou la mèche du tournevis dans le mandrin de la perceuse.
  Tournez I'anneau A dans le sens horaire jusqu'à ce que I'outil soit fermement serré.

Pour retirer l'outil, procedez dans le sens inverse.

9.6 Interrupteur (Fig. A)

La perceuse est mise en marche et arrêtée en,enfantant et en relachant l'interrupteur a gachette.

9.7 Vitesse variable (Fig. A)

• Cet outil est équipé d'un commutateur de vitesse variable (4) qui augmente la vitesse et le couple en fonction de la pression exercée sur la gachette. La vitesse est contrôle par la pression exercée sur la gachette de l'interrupteur.

9.8 Verrouillage du commutateur à gachette (Fig. A)

• L'interrupteur à gachette (4) peut être verrouillé en position centrale.
• Cela permet de réduire le risque de démarriage accidentel lorsqu'il n'est pas utilisé. Pourverrouiller le commutateur à gachette (4), placez le sélecteur du sens de rotation (5) en position centrale.

9.9 Sens de rotation (Fig. A)

Le sens de rotation est controlé par le sélecteur du sens de rotation (5) situé au-dessus du commutateur à gachette.

9.9.1 Rotation dans le sens des aiguilles d'une montre :

Pour selectionner la rotation dans le sens des aiguilles d'une montre, relachez le commutateur et enforcez le selecteur du sens de rotation (6) vers le cote gauche de l'outil.

9.9.2 Rotation dans le sens inverse des aiguilles d'une montre :

Pour selectionner la rotation dans le sens inverse des aiguilles d'une montre, relachez le commutateur et enforcez le selecteur du sens de rotation (6) vers le cote croit de l'outil.

9.10 Reglage du couple (Fig. A)

Le couple est reglé en tournant l'anneau de réglage du couple (2) ; le couple est supérieur lorsque le réglage est sur une position supérieure. Le couple est inférieur lorsque l'anneau de réglage du couple est sur une position basse. « 1 » correspond au couple le plus faible et « 25 » correspond au couple le plus élevé.

Le couple est reglé en fonction des différentes vis utilisées et des différents matériaux à travailler, si la vis est longue et si le matériel est dur, vous pouvez désir un réglage supérieur.

9.11 Selecteur de vitesse (Fig. A et D)

La perceuse est équipée d'un train à deux vitesses concu pour percer à la vitesse 1 (INFÉRIEURE) ou 2 (SUPÉRIEURE). Un sélection de vitesse (3) se trouve sur le dessus de la perceuse, vous permettant de sélectionner l'une ou l'autre vitesse. Lorsque vous appuyez sur le bouton vers l'avant et que vous sélectionnez la vitesse inférieure, la vitesse diminue tout en fournissant davantage de puissance et de couple. Lorsque vous sélectionnez la vitesse supérieure, la vitesse augmente, mais la puissance et le couple diminuent. Utilisez la vitesse inférieure pour les applications nécessitant une puissance et un couple élevés et la vitesse supérieure pour les applications nécessitant un percage rapide.

Important: Ne reglez JAMAIS le sélection à deux vitesses alors que la perceuse fonctionne. Attendez toujours qu'elle soit complètement à l'arrêt.

9.12 Lampe LED (Fig. A)

Si vous appuyez légèrement sur le commutateur, vous pouvez allumer la lampe de travail LED (6) avant de démarrer le moteur. La zone de travail est ainsi éclairée, vous permettant de l'inspector avec attention avant le perçage. La lampe continue de fonctionnerpendant l'utilisation de l'outil.

AVERTISSEMENT: Ne regardez pas directement le faisceau lumineux. Ne dirigez jamais le faisceau vers une personne ou un objet autre que la surface à usiner.

Ne dirigez pas volontairement le faisceau vers des personnes et voirlez à ce qu'il ne soit pas dirigé vers les yeux d'une personne pendant plus de 0,25 s.

9.13 Perçage

Avant de percer, la bague de fonction doit etre reglee sur le mode perage " 1. Si vous perzez une surface dure et lisse, utilisez un poincon pour repérer I'emplacement de I'orifice souhaite. Cela empêche la mèche de la perceuse de glisser hors du centre une fois I'orifice commencé. Tenez fermement l'outil et placez l'extrémité du foret ou de la mèche dans la surface à usiner en appliquant suffisamment de pression pour que I'outil continue à pincer. Ne forcez pas et n'appliquez pas de pression laterale pour allonger un trou.

9.14 Perçage du bois

Pour des performances maximales, utilisez des mèches en acier rapide pour percer du bois. Tournez l'anneau de réglage sur la perceuse sur le réglage de couple souhaité. Commencez

à pincer à une vitesse très lente pour empêcher la mèche de glisser en dehors de la position initiale. Augmentez la vitesse alors que la perceuseerce le matériel. Lors du perçage de trough traversants, placez un bloc de bois derrière la piece à travailler pour éviter d'obtenir des bords déchiquétés ou en éclats à l'arrête du trou.

9.15 Perçage du métal

Pour des performances maximales, utilisez des forets en acier rapide pour percer du métal ou de l'acier. Tournez l'anneau de réglage du couple de la perceuse vers le couple souhaité. Commencez à percer à une vitesse très lente pour empêcher le foret de glisser en dehors du point de perçage. Maintenez une vitesse et une pression qui permettent la découverte sans surchauffe du foret.

L'exercice d'une trop grande pression entrainera :

La surchauffe du foret

L'usure des supports

Le cintrage ou la brûlure des forets

Le décentre ou des formes de troussirégulières

Lors du perçage de grands trou dans du métal, il est recommandé de percer d'abord un petit trou, puis de finir par un plus grand trou. Il est également recommandé de lubrifier le foret avec de l'huile pour améliorer le perçage et augmenter la durée de vie du foret.

9.16 Vissage

• Réglez un couple suffisamment bas pour laisser une marge de sécurité. Commencez avec un réglage de couple bas lorsque vous vissez pour la première fois des vis dans un matériel. Ajustez ensuite le réglage en fonction de la force requise.
  La taille de la vis combinée à la durée du matériel déterminé le réglage de couple.
• Le couple commence au réglage « 1 » (couple le plus bas) jusqu'àu réglage « 25 » (couple le plus haut).

10 NETTOYAGE ET ENTRETIEN

10.1 Nettoyage

• Maintenez les fentes de ventilation propres afin d'eviter la surchauffe du moteur.
• Nettoyez régulierement le bati de la machine avec un chiffon doux, de préférence après chaque utilisation.
• Maintenez les fentes de ventilation exemples de poussière et de saleté.
  Si la saleté est tenace, utilisez un chiffon doux mouillé avec de l'eau savonneuse.
  N'utilisez jamais de solvants comme l'essence, l'alcool, l'ammoniaque, etc. Ces solvants peuvent endommager les pieces en plastique.

10.2 Entretien

• Nos machines sont conçues pour fonctionner longtemps avec un entretien minimal. Un fonctionnement satisfaisant permanent peut être obtenu grâce à un entretien approprié de la machine et à un nettoyage régulier.

11 TECHNICAL DETAILS

modèle	POWDP15301
Alimentation électrique	20 Volt CC
Train d'engrenage	2 vitesses
Vitesse en rotation	0-400 min-1
Couple	25+1 Positions

12 BRUIT

Valeurs des émissions acoustiques mesurées selon la norme applicable. (K=5)
Pression acoustique LpA 80 dB(A)

ATTENTION! Lorsque la pression acoustique dépasse la valeur de 85 dB(A), il est nécessaire de porter des dispositifs individuels de protection de l'ouïe.

aw (Vibrations):

Max 4,4 m/s²

K = 1,5 m/s²

13 GARANTIE

• Ce produit est garanti pour une période de 36 mois effective à compter de la date d'achat par le premier utilisateur.
• Cette garantie couvre toutes les defaillances matérielles ou les defaults de fabrication, elle n'inclut pas : les batteries, les chargeurs, les defaults dus à l'usure normale des pieces, telles que les roulements, brosses, cables, fiches ou les accessoires tels que les foreuses, forets, lames de scie, etc. ; les dommages ou les defaults résultat d'une utilisation incorrecte, d'accidents ou de modifications ; ni ne couvre les frais de transport.
• Les dommages et/ou les défauts résultat d'une utilisation incorrecte n'entrent pas non plus dans les clauses de garantie.
• Nous rejetons toute responsabilité pour toute blessure corporelle resultant d'une utilisation inappropriée de l'outil.
• Les réparations ne peuvent être réalisées que par un service après-vente/agréé pour les outils Powerplus.
• Vous pouvez obtenir davantage d'informations au numéro 00 32 3 292 92 90.
• Tous les frais de transport doivent toujours être supportés par le client, sauf indication contraire écrite.
• De plus, aucune réclamation ne peut être émise dans le cadre de la garantie si l'endommagement de l'appareil résultat d'une négligence d'entretien ou d'une surcharge.
• Tout dommage résultat d'une détention de fluide, d'une détention d'une grande quantité de poussière, d'un endommagement volontaire (délibérément ou par grave néligence), d'une utilisation inappropriée (utilisations pour lesquelles l'appareil n'est pas adapté), d'une utilisation incorrecte (par exemple, non respect des consignes indiquées dans le manuel), d'un montage incorrect, de la foudre, d'une tension incorrecte, n'entre pas dans la garantie. Cette liste n'est pas restrictive.
• L'acceptation des réclamations sous garantie ne peut enaucun cas entrainer la prolongation de la période de garantie ni le début d'une nouvelle période de garantie en cas de remplacement de l'appareil.
• Les apparciels ou pieces remplaçé(e)s sous garantie sont par conséquent la propriété de Varo NV.
• Nous nous réservons le droit de rejoeter toute réclamation dans les cas ou l'achat ne peut être vérifié ni lorsqu'il est évident que le produit n'a pas été correctement entretenu. (nettoyage des orifices de ventilation, entretien régulier des balais de charbon, etc.)
• Vo rre reçu d'achat doit être conservé comme preuve de la date d'achat.
• Voitre outil non démontré doit être renvoyé à votre revendeur dans un état de propreté acceptable, (dans son coffret moulé par soufflage d'origine le cas échéant), accompagné de votre preuve d'achat.
• Voitre outil doit être charge au moins 1 fois par mois afin de garantir un fonctionnement optimal de cet outil.

14 ENVIRONNEMENT

Si vous appeareil doit etre remplace, après une utilisation prolongee, ne vous en débarrasssez pas avec les ordures menagères mais destinez-le a un traitement respectieux de l'environnement.

Les outils electriques usages ne peuvent etre traites de la meme maniere que les ordures menagereos ordinaires.Procedez a leur recyclage,la ou il existe des installations adequates.Renseignez-vous a propos des procedes de collecte et de traitement apres des autorites locales competentes ou de suaive revendeur.

15 DÉCLARATION DE CONFORMITE

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIQUE, déclare que :

appareil : Perceuse 20V

marque : PowerPlus

modèle:POWDP15301

est en conformité avec les exigences essentielles et les autres dispositions pertinentes des Directives européennes applicables, basées sur l'application des normes européennes harmonisées. Toute modification non autorisée de l'appareil annule cette déclaration.

Directives européennes (y compris, le cas échéant, leurs amendements à la date de la signature):

2011/65/EU

2006/42/EC

2014/30/EU

Normes européennes harmonisées (y compris, le cas échéant, leurs amendements à la date de la signature):

EN62841-1:2015

EN62841-2-1:2018

EN55014-1:2017

EN55014-2:2015

Detenteur de la Documentation technique : Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Le soussigné agit au nom du PDG de l'entreprise,

MertensLdo

Ludo Mertens

Réglementation - Directeur de la conformité
