Aurora R16 - Ordinateur de bureau ALIENWARE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Processeur	Intel Core i7 ou i9 de 13ème génération
Carte graphique	NVIDIA GeForce RTX 4060, 4070 ou 4080
RAM	Jusqu'à 64 Go DDR5
Stockage	SSD NVMe jusqu'à 2 To
Connectivité	Wi-Fi 6E, Bluetooth 5.2, ports USB 3.2, HDMI, DisplayPort
Système d'exploitation	Windows 11 Home ou Pro
Dimensions	Hauteur : 51 cm, Largeur : 24 cm, Profondeur : 50 cm
Peso	Environ 12 kg
Utilisation recommandée	Jeux vidéo, création de contenu, tâches intensives
Maintenance	Accès facile aux composants internes pour mise à niveau
Sécurité	Châssis sécurisé, options de verrouillage physique
Garantie	1 an de garantie standard

FOIRE AUX QUESTIONS - Aurora R16 ALIENWARE

Comment mettre à jour les pilotes de l'ALIENWARE Aurora R16 ?

Vous pouvez mettre à jour les pilotes en visitant le site officiel d'ALIENWARE, en naviguant vers la section de support et en téléchargeant les derniers pilotes pour votre modèle.

Que faire si mon ALIENWARE Aurora R16 ne s'allume pas ?

Vérifiez que l'ordinateur est correctement branché à une prise électrique fonctionnelle. Essayez de débrancher le câble d'alimentation, d'attendre 30 secondes, puis de le rebrancher.

Comment réinitialiser mon ALIENWARE Aurora R16 aux paramètres d'usine ?

Accédez à 'Paramètres', puis à 'Système', et sélectionnez 'Récupération'. Vous trouverez l'option pour réinitialiser votre PC aux paramètres d'usine.

Mon ALIENWARE Aurora R16 surchauffe, que faire ?

Assurez-vous que les ventilateurs fonctionnent correctement et que les grilles d'aération ne sont pas obstruées. Vous pouvez également envisager d'appliquer de la pâte thermique sur le processeur si cela n'a pas été fait récemment.

Comment augmenter la mémoire RAM de mon ALIENWARE Aurora R16 ?

Ouvrez le panneau latéral de l'ordinateur, localisez les emplacements de RAM et insérez de nouveaux modules de RAM compatibles. Consultez le manuel pour les spécifications exactes.

Pourquoi mon ALIENWARE Aurora R16 ne détecte pas mon moniteur ?

Vérifiez que le câble vidéo est correctement connecté au PC et au moniteur. Essayez un autre câble ou un autre port sur la carte graphique pour isoler le problème.

Comment accéder au BIOS de l'ALIENWARE Aurora R16 ?

Redémarrez votre ordinateur et appuyez sur la touche F2 ou DEL pendant le démarrage pour accéder au BIOS.

Mon ALIENWARE Aurora R16 a des problèmes de connectivité Wi-Fi, que faire ?

Assurez-vous que le mode avion est désactivé et que le Wi-Fi est activé. Vous pouvez également essayer de redémarrer votre routeur ou de mettre à jour le pilote de la carte réseau.

Comment nettoyer l'intérieur de mon ALIENWARE Aurora R16 ?

Éteignez l'ordinateur, débranchez-le et utilisez un spray d'air comprimé pour enlever la poussière des composants internes. Évitez de toucher les circuits imprimés directement.

Que faire si l'ALIENWARE Aurora R16 affiche un écran bleu ?

Redémarrez l'ordinateur et vérifiez les messages d'erreur. Cela peut être causé par des pilotes défectueux ou un matériel défaillant. Pensez à démarrer en mode sans échec pour diagnostiquer le problème.

MODE D'EMPLOI Aurora R16 ALIENWARE

AlienwareAuroraR16 Manuel du propriétaire Modèle réglementaire: D30M Type réglementaire: D30M004 Octobre 2024 Rév. A11Remarques, précautions et avertissements REMARQUE : Une REMARQUE indique des informations importantes qui peuvent vous aider à mieux utiliser votre produit. PRÉCAUTION : ATTENTION vous avertit d’un risque de dommage matériel ou de perte de données et vous indique comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT signale un risque d’endommagement du matériel, de blessure corporelle, voire

• de décès. ©2023-2024 DellInc. ou ses filiales. Tous droits réservés. Dell Technologies, Dell et les autres marques sont des marques de DellInc. ou de ses filiales. Les autres marques peuvent être des marques de leurs détenteurs respectifs.Table des matières Chapitre 1: Vues de l’ordinateur AlienwareAuroraR16 p. 7
• Avant p. 7
• Arrière p. 8
• Panneau arrière p. 10
• Informations sur la zone d’éclairage Alienware p. 12
• Numéro de série p. 13
• Chapitre 2: Configurez votre ordinateur p. 15

Chapitre 3: Caractéristiques de l’ordinateur AlienwareAuroraR16..................................................20

• Dimensions et poids p. 20
• Processeur p. 20
• Chipset p. 21
• Système d’exploitation p. 21
• Mémoire p. 21
• Ports et connecteurs p. 22
• Ethernet p. 23
• Module sans fil p. 23
• Audio p. 24
• Stockage p. 24
• Valeurs nominales d’alimentation p. 25
• Connecteur de bloc d’alimentation p. 25
• Vidéo p. 26
• Résolution des ports vidéo p. 27
• Environnement de stockage et de fonctionnement p. 30
• Chapitre 4: Intervention à l’intérieur de votre ordinateur p. 31
• Consignes de sécurité p. 31
• Avant d’intervenir à l’intérieur de votre ordinateur p. 31
• Instructions relatives à la sécurité p. 32
• Protection contre les décharges électrostatiques p. 32
• Kit d’entretien sur le terrain contre les décharges électrostatiques p. 33
• Transport des composants sensibles p. 34
• Après une intervention à l’intérieur de votre ordinateur p. 34
• Outils recommandés p. 34
• Liste des vis p. 34
• Principaux composants de l’ordinateur AlienwareAuroraR16 p. 36
• Composants de la carte système p. 38
• Chapitre 5: Matrice de solution thermique p. 40

Chapitre 6: Retrait et installation de composants remplaçables par le client (CRU)..........................42

• Antenne p. 42
• Retrait de l’antenne p. 42
• Table des matières 3Installation de l’antenne p. 43
• Panneau latéral gauche p. 44
• Retrait du panneau latéral gauche p. 44
• Installation du panneau latéral gauche p. 44
• Panneau latéral droit p. 45
• Retrait du panneau latéral droit p. 45
• Installation du panneau latéral droit p. 46
• Cadre avant p. 47
• Retrait du panneau avant p. 47
• Installation du panneau avant p. 49
• Capot supérieur p. 51
• Retrait du capot supérieur p. 51
• Installation du capot supérieur p. 52
• Disque dur de 3,5pouces p. 53
• Retrait du disque dur de 3,5pouces p. 53
• Installation du disque dur de 3,5pouces p. 55
• Identification du périphérique de stockage dans le gestionnaire de périphériques p. 57
• Identification du périphérique de stockage dans la configuration du système (BIOS) p. 57
• Pile bouton p. 57
• Retrait de la pile bouton p. 57
• Installation de la pile bouton p. 58
• Module de mémoire p. 59
• Retrait du module de mémoire p. 59
• Installation du module de mémoire p. 60
• Carte graphique unique p. 62
• Retrait de la carte graphique simple p. 62
• Installation de la carte graphique simple p. 63
• Support de la carte graphique et support d’extrémité de la carte graphique p. 65
• DisqueSSD p. 65
• Retrait du disqueSSD M.22230 p. 65
• Installation du disqueSSD M.22230 p. 66
• Retrait du disqueSSD M.22280 p. 68
• Installation du disqueSSD M.22280 p. 69
• Carte sans fil p. 70
• Retrait de la carte sans fil p. 70
• Installation de la carte sans fil p. 71
• Ventilateur inférieur avant du boîtier p. 72
• Retrait du ventilateur inférieur avant du boîtier p. 72
• Installation du ventilateur inférieur avant du boîtier p. 74
• Ventilateur arrière du boîtier p. 76
• Retrait du ventilateur arrière du boîtier p. 76
• Installation du ventilateur arrière du boîtier p. 77
• Ventilateur haut du châssis p. 79
• Retrait du ventilateur supérieur du châssis p. 79
• Installation du ventilateur haut du châssis p. 79

Chapitre 7: Retrait et installation des unités remplaçables sur site (FRU)..........................................81

• Bloc d’alimentation p. 81
• Retrait du bloc d’alimentation p. 81
• 4 Table des matièresInstallation du bloc d’alimentation p. 83
• Ensemble ventilateur du processeur et dissipateur thermique p. 86
• Retrait de l’assemblage de dissipateur de chaleur et ventilateur de processeur p. 86
• Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur p. 87
• Unité de refroidissement liquide du processeur p. 88
• Retrait de l’assemblage de refroidissement liquide du processeur (120mm) p. 88
• Installation de l’assemblage de refroidissement liquide du processeur (120mm) p. 91
• Retrait de l’assemblage de refroidissement liquide du processeur (240mm) p. 93
• Installation de l’assemblage de refroidissement liquide du processeur (240mm) p. 94
• Ventilateur de l’assemblage de refroidissement liquide p. 96
• Retirer le ventilateur de l’assemblage de refroidissement liquide p. 96
• Installation du ventilateur de l’assemblage de refroidissement liquide p. 97
• Processeur p. 99
• Retrait du processeur p. 99
• Installation du processeur p. 100
• CâbleSMA p. 102
• Retrait du câbleSMA p. 102
• Installation du câbleSMA p. 104
• Dissipateur de chaleur du régulateur de tension p. 105
• Retrait du dissipateur de chaleur du régulateur de tension p. 105
• Installation du dissipateur de chaleur du régulateur de tension p. 107
• Carte système p. 109
• Retrait de la carte système p. 109
• Installation de la carte système p. 112
• Chapitre 8: AlienwareCommandCenter p. 117
• Chapitre 9: Logiciel p. 118
• Système d’exploitation p. 118
• Pilotes et téléchargements p. 118
• Chapitre 10: configuration du BIOS p. 119
• Accès au programme de configuration BIOS p. 119
• Touches de navigation p. 119
• Menu Démarrage ponctuel (F12) p. 119
• Options de configuration du système p. 120
• Mise à jour du BIOS p. 125
• Mise à jour du BIOS dans Windows p. 125
• Mise à jour du BIOS à l’aide d’une cléUSB dansWindows p. 126
• Mise à jour du BIOS depuis le menu Démarrage ponctuel F12 p. 126
• Mot de passe système et de configuration p. 127
• Attribution d’un mot de passe système ou de configuration p. 127
• Suppression ou modification d’un mot de passe système ou de configuration existant p. 127
• Effacement des paramètres CMOS p. 128
• Effacer les mots de passe système et du BIOS (configuration système) p. 129
• Chapitre 11: Dépannage p. 130
• Diagnostics DellSupportAssist de vérification des performances système avant démarrage p. 130
• Exécution de la vérification des performances système avant démarrageSupportAssist p. 130
• Table des matières 5Voyants de diagnostic du système p. 130
• Récupération du système d’exploitation p. 132
• Cycle de marche/arrêt Wi-Fi p. 132
• Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) p. 132
• Chapitre 12: Obtenir de l’aide et contacter Alienware 6 Table des matièresVues de l’ordinateur AlienwareAuroraR16 Avant p. 134

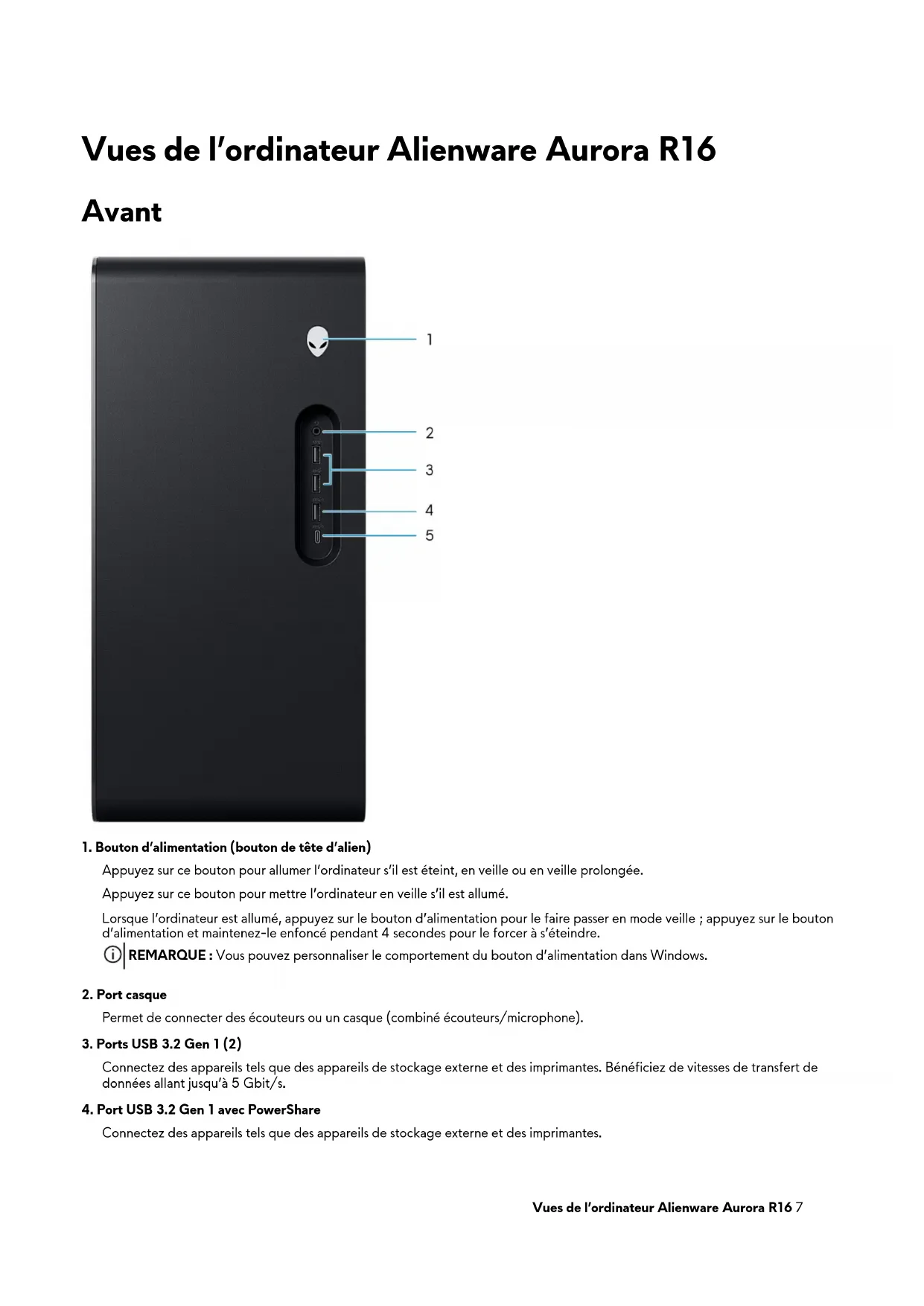

1. Bouton d’alimentation (bouton de tête d’alien)

Appuyez sur ce bouton pour allumer l’ordinateur s’il est éteint, en veille ou en veille prolongée. Appuyez sur ce bouton pour mettre l’ordinateur en veille s’il est allumé. Lorsque l’ordinateur est allumé, appuyez sur le bouton d’alimentation pour le faire passer en mode veille; appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 4secondes pour le forcer à s’éteindre. REMARQUE : Vous pouvez personnaliser le comportement du bouton d’alimentation dans Windows.

Permet de connecter des écouteurs ou un casque (combiné écouteurs/microphone).

3. Ports USB3.2 Gen1 (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 5Gbit/s.

4. Port USB3.2 Gen1 avec PowerShare

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Vues de l’ordinateur AlienwareAuroraR16 7Bénéficiez de vitesses de transfert de données allant jusqu’à 5Gbit/s. PowerShare vous permet de recharger des périphériques USB connectés. REMARQUE : La veille profonde est activée par défaut. Désactivez la mise en veille prolongée lors de la configuration du BIOS pour activer la fonction PowerShare sur votre ordinateur. REMARQUE : PowerShare permet de charger les appareils USB même lorsque l’ordinateur est éteint.

5. Port USB-C3.2 Gen2 avec PowerShare

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez d’une vitesse de transfert de données allant jusqu’à 10Gbit/s. Prend en charge PowerDelivery qui permet de fournir une alimentation dans les deux sens entre les périphériques. Fournit une sortie d’alimentation jusqu’à 15W qui permet un chargement plus rapide. PowerShare vous permet de recharger des périphériques USB connectés. REMARQUE : La veille profonde est activée par défaut. Désactivez la mise en veille prolongée lors de la configuration du BIOS pour activer la fonction PowerShare sur votre ordinateur. REMARQUE : PowerShare permet de charger les appareils USB même lorsque l’ordinateur est éteint. Arrière

1. Logement pour câble de sécurité (pour verrous Kensington)

Permet d’attacher un câble de sécurité pour empêcher les déplacements non autorisés de votre ordinateur. 8 Vues de l’ordinateur AlienwareAuroraR162. Anneaux pour cadenas Attachez un cadenas standard pour empêcher tout accès non autorisé à l’intérieur de votre ordinateur.

3. Loquet de déverrouillage du panneau latéral

Tirez sur le loquet pour libérer rapidement le panneau latéral de votre ordinateur.

4. Connecteurs d’antenneSMA externe intégrés

Connectez l’antenne externe pour augmenter la puissance et la stabilité de la communication sans fil de votre ordinateur.

5. Voyant de diagnostic de l’alimentation

Indique l’état de l’alimentation.

6. Port de l’adaptateur d’alimentation

Permet de brancher un adaptateur secteur pour pouvoir mettre votre ordinateur sous tension.

7. Logement PCI-Expressx4

Connectez une carte PCI-Express comme une carte audio, réseau ou d’extension pour étendre les capacités de votre ordinateur.

8. Logement PCI-Expressx4

Connectez une carte PCI-Express comme une carte audio, réseau ou d’extension pour étendre les capacités de votre ordinateur.

Connectez une carte graphique PCI-Express pour des performances graphiques optimales. 10.Étiquette du numéro de série Le numéro de série est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie.

Permet de connecter des périphériques USB, audio, vidéo et autres. Vues de l’ordinateur AlienwareAuroraR16 9Panneau arrière

1. Voyant d’activité du disque dur

Le voyant d’activité s’allume lorsque l’ordinateur lit ou écrit des données sur le disque dur.

2. Port S/PDIF optique

Permet de connecter un amplificateur, des haut-parleurs ou un téléviseur pour disposer d’une sortie audio numérique via un câble optique.

3. Port surround gauche/droit arrière

Connectez des périphériques de sortie audio tels que des enceintes et des amplificateurs. Dans une configuration de haut- parleurs5.1 ou 7.1, connectez les haut-parleurs arrière gauche et arrière droit.

4. Port surround gauche et droit latéral

Connectez des périphériques de sortie audio tels que des enceintes et des amplificateurs. Dans une configuration de haut- parleurs7.1, connectez les haut-parleurs latéraux gauche et droit.

Permet de connecter un microphone externe pour obtenir une entrée audio.

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 480Mbit/s.

7. Port USB-C3.2 Gen2

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 10Gbit/s.

8. Port USB-C3.2 Gen2x2 Type-C

10 Vues de l’ordinateur AlienwareAuroraR16Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 20Gbit/s.

9. Ports USB2.0 avec mise sous tension intelligente (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 480Mbit/s. REMARQUE : La veille profonde est activée par défaut. Désactivez la mise en veille profonde lors de la configuration du BIOS pour activer la fonctionnalité Smart Power On sur votre ordinateur. REMARQUE : La mise sous tension intelligente est la possibilité de sortir un système des états de veille S0ix, S4 et S5 en déplaçant la souris ou en appuyant sur une touche du clavier. REMARQUE : Ce port ne prend pas en charge le streaming vidéo/audio ni l’alimentation. 10.Port réseau (avec voyants) Permet de connecter un câble Ethernet (RJ45) d’un routeur ou d’un modem haut débit pour accéder au réseau ou à Internet. Les deux voyants près du connecteur signalent l’état de la connectivité et l’activité réseau.

11. Ports USB3.2 Gen1 (2)

Connectez des appareils tels que des appareils de stockage externe et des imprimantes. Bénéficiez de vitesses de transfert de données allant jusqu’à 5Gbit/s.

12. Port sortie surround droite/gauche frontal

Connectez des périphériques de sortie audio tels que des enceintes et des amplificateurs. Pour une configuration de haut- parleurs 2.1, connectez les haut-parleurs gauche et droit. Dans une configuration de haut-parleurs5.1 ou 7.1, connectez les haut-parleurs avant gauche et avant droit.

13. Port d’entrée audio

Permet de connecter des périphériques d’enregistrement ou de lecture comme des microphones ou un lecteur CD. 14.Port surround LFE caisson de graves/enceinte centrale Connectez le haut-parleur central ou le caisson de graves. REMARQUE : Pour plus d’informations sur la configuration des haut-parleurs, reportez-vous à la documentation expédiée avec les haut-parleurs. 15.Port S/PDIF coaxial Permet de connecter un amplificateur, des haut-parleurs ou un téléviseur pour disposer d’une sortie audio numérique via un câble coaxial. Vues de l’ordinateur AlienwareAuroraR16 11Informations sur la zone d’éclairage Alienware Figure 1. Zone d’éclairage Alienware 12 Vues de l’ordinateur AlienwareAuroraR16Figure 2. Zone d’éclairage Alienware Tableau 1. Zone d’éclairage Alienware Légende Description 1 Éclairage du bouton d’alimentation 2 Anneau de lumière du panneau avant 3 Éclairage du ventilateur de l’ordinateur RVB 4 Zone d’éclairage 1 de la pompe de refroidissement LC 5 Zone d’éclairage 2 de la pompe de refroidissement LC Numéro de série Le numéro de série est un identifiant alphanumérique unique qui permet aux techniciens de maintenance Dell d’identifier les composants matériels de votre ordinateur et d’accéder aux informations de garantie. Vues de l’ordinateur AlienwareAuroraR16 1314 Vues de l’ordinateur AlienwareAuroraR16Configurez votre ordinateur À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes 1. Connectez le clavier et la souris filaires aux ports disponibles. Pour connecter un clavier et une souris sans fil, reportez-vous aux instructions relatives à la connexion dans la documentation fournie avec le clavier et la souris sans fil.

2. Connectez-vous à votre réseau à l’aide d’un câble Ethernet.

Réseau filaire: Configurez votre ordinateur 15Réseau sans fil: Cet ordinateur est livré avec une antenne Puck externe. Connectez l’antenne externe lors de la configuration pour vous connecter au Wi-Fi et au Bluetooth. L’antenne externe augmente la puissance et la stabilité de la communication sans fil lors de la configuration de votre système d’exploitation. Pour connecter les câblesSMA, suivez la procédure ci-dessous: a. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur. b. Alignez et raccordez les câblesSMA aux connecteursSMA sur le boîtier. c. Serrez les boulons pour fixer les câblesSMA aux connecteursSMA sur le boîtier. 16 Configurez votre ordinateurInstallez l’antenne dans un emplacement approprié. Configurez votre ordinateur 173. Branchement de l’écran. Pour savoir comment configurer l’écran, reportez-vous à la documentation qui l’accompagne. REMARQUE : Branchez l’écran sur la carte graphique séparée de votre ordinateur.

4. Connectez le câble d’alimentation à l’ordinateur puis branchez-le sur la prise murale.

18 Configurez votre ordinateur5. Appuyez sur le bouton d’alimentation situé à l’avant de l’ordinateur pour mettre ce dernier sous tension. Configurez votre ordinateur 19Caractéristiques de l’ordinateur AlienwareAuroraR16 Dimensions et poids Le tableau suivant répertorie la hauteur, la largeur, la profondeur et le poids de votre ordinateur AlienwareAuroraR16. Tableau 2. Dimensions et poids Description Valeurs Hauteur: Hauteur à l’avant 418mm (16,46pouces) Hauteur arrière 418mm (16,46pouces) Largeur 197mm (7,75pouces) Profondeur 458,40mm (18,05pouces) Poids (maximal) 15,37kg (33,88lb) REMARQUE : Le poids de votre ordinateur dépend de la configuration commandée et de divers facteurs liés à la fabrication. Processeur Le tableau suivant répertorie les détails des processeurs pris en charge par votre ordinateur AlienwareAuroraR16. Tableau 3. Processeur Description Optionun Optiondeux Optiontrois Optionquatre Type de processeur IntelCorei7-13700F de 13egénération IntelCorei9-13900F de 13egénération IntelCorei9-12900F de 12egénération Intel Corei714700F Puissance du processeur 65W 65W 65W 65W Nombre de cœurs du processeur 16 24 16 8+12 Nombre de threads du processeur

Vitesse du processeur Jusqu’à 5,20GHz Jusqu’à 5,50GHz Jusqu’à 5,10GHz Jusqu’à 5,40GHz Mémoire cache de processeur 30Mo 36Mo 30Mo 33Mo Carte graphique intégrée Non applicable Non applicable Non applicable Non applicable Tableau 4. Processeur Description Optioncinq Optionsix Optionsept Type de processeur Intel Corei914900F Intel Corei714700KF Intel Corei914900KF Puissance du processeur 65W 125W 125W 20 Caractéristiques de l’ordinateur AlienwareAuroraR16Tableau 4. Processeur(suite) Description Optioncinq Optionsix Optionsept Nombre de cœurs du processeur 8+16 20 24 Nombre de threads du processeur

Vitesse du processeur Jusqu’à 5,60GHz Jusqu’à 5,60GHz Jusqu’à 5,80GHz Mémoire cache de processeur 36Mo 33Mo 36Mo Carte graphique intégrée Non applicable Non applicable Non applicable Chipset Le tableau suivant répertorie les détails du chipset pris en charge par votre ordinateurAlienwareAuroraR16. Tableau 5. Chipset Description Valeurs Chipset Intel Z690 Processeur ● IntelCorei7/i9 ● IntelCorei7-i9 de 13egénération ● Intel Corei9 de 12egénération Largeur de bus DRAM 128 bits EPROM Flash 32 Mo Bus PCIe Jusqu’à la 5egénération Système d’exploitation Votre ordinateur AlienwareAuroraR16 prend en charge les systèmes d’exploitation suivants: ● Windows11Professionnel 64bits ● Windows11 Famille 64bits Mémoire Le tableau suivant répertorie les caractéristiques techniques de la mémoire de votre ordinateur AlienwareAuroraR16. Tableau 6. Caractéristiques de la mémoire Description Valeurs Logements de mémoire Deux Type de mémoire DDR5 Vitesse de la mémoire ● Jusqu’à 4800MT/s (pour les ordinateurs expédiés avec les processeurs IntelCore de 12egénération) ● Jusqu’à 5600MT/s (pour les ordinateurs expédiés avec les processeurs IntelCore et IntelCore de 13egénération) Caractéristiques de l’ordinateur AlienwareAuroraR16 21Tableau 6. Caractéristiques de la mémoire(suite) Description Valeurs Configuration mémoire maximale 64Go Configuration mémoire minimale 8Go Taille de la mémoire par logement 8Go, 16Go et 32Go Configurations de mémoire reconnues Pour les ordinateurs expédiés avec les processeurs IntelCore de 12egénération ● 16Go, 2x8Go, DDR5, 4800MT/s, bicanale ● 32Go, 2x16Go, DDR5, 4800MT/s, bicanale ● 64Go, 2x32Go, DDR5, 4800MT/s, bicanale Pour les ordinateurs expédiés avec les processeurs IntelCore de 13egénération ● 16Go, 2x8Go, DDR5, 5600MT/s, bicanale ● 32Go, 2x16Go, DDR5, 5600MT/s, bicanale ● 64Go, 2x32Go, DDR5, 5200MT/s, bicanale Pour les ordinateurs équipés d’un processeur IntelCore ● 16Go, 2x8Go, DDR5, 5600MT/s, bicanale ● 32Go, 2x16Go, DDR5, 5600MT/s, bicanale ● 64Go, 2x32Go, DDR5, 5200MT/s, bicanale ● 16Go, 2x8Go, DDR5, 5600MT/s, bicanale, XMP ● 32Go, 2x16Go, DDR5, 5600MT/s, bicanale, XMP Ports et connecteurs Le tableau suivant répertorie les ports externes et internes disponibles sur votre ordinateur AlienwareAuroraR16. Tableau 7. Ports et connecteurs Description Valeurs Externes: Réseau Un portRJ45 Killer E3100 GigabitEthernet (2,5Gbit/s) USB Ports avant ● Deuxports USB3.2 Gen1 ● Unport USB3.2 Gen1 avec PowerShare ● Un port USB-C3.2 Gen2 avec PowerShare Ports arrière ● Deux ports USB2.0 ● Deuxports USB2.0 avec SmartPower activé ● Unport USB-C3.2 Gen2 ● Deuxports USB3.2 Gen1 ● Unport USB-C3.2 Gen2x2 Audio ● Port pour casque - prise jack audio universelle de 3,5mm ● Un port optique S/PDIF - Optique ● Un port coaxial S/PDIF - RCA ● Un port d’entrée audio/microphone - 3,5mm, 6piles ● Un port d’entrée audio - 3,5mm, 6piles ● Un port surround LFE caisson de graves/enceinte centrale - 3,5mm, 6piles 22 Caractéristiques de l’ordinateur AlienwareAuroraR16Tableau 7. Ports et connecteurs(suite) Description Valeurs ● Un port de sortie audio surround droite/gauche frontal - 3,5 mm, 6piles ● Un port surround droite/gauche arrière - 3,5mm, 6piles ● Un port surround droite/gauche latéral - 3,5mm, 6piles Vidéo Pris en charge par le processeur graphique discret Lecteur de carte multimédia Non pris en charge Port d’alimentation 110V/220V Sécurité ● Un logement pour câble de sécurité (en coin) ● Un logement pour cadenas Internes: Logements de carte d’extension PCIe ● Un logement PCIe x16 mécanique/x16 électrique Gen5 ● Deux emplacements pour carte PCIeGen 3 x4 mSATA Non pris en charge SATA Deux M.2 ● Un logement M.22230 pour carte combinée Wi-Fi et Bluetooth ● Deux logements de carte M.2 2230/2280 pour disque SSD REMARQUE : Pour en savoir plus sur les caractéristiques des différents types de cartes M.2, consultez l’article de la base de connaissances sur le site de support Dell. Ethernet Le tableau suivant répertorie les caractéristiques du réseau local (LAN) Ethernet de votre ordinateur AlienwareAuroraR16. Tableau 8. Caractéristiques Ethernet Description Valeurs Numéro de modèle Contrôleur EthernetKillerE3100G intégré sur la carte système Taux de transfert 10/100/1000/2500Mbit/s Module sans fil Le tableau suivant répertorie les modulesWLAN (réseau local sansfil) pris en charge par l’ordinateur AlienwareAuroraR16. Tableau 9. Caractéristiques du module sans fil Description Optionun Optiondeux Numéro de modèle IntelAX210 IntelKillerAX1675x Taux de transfert Jusqu’à 2400Mbit/s Jusqu’à 2400Mbit/s Caractéristiques de l’ordinateur AlienwareAuroraR16 23Tableau 9. Caractéristiques du module sans fil(suite) Description Optionun Optiondeux Bandes de fréquence prises en charge 2,4GHz/5GHz/6GHz 2,4GHz/5GHz/6GHz Normes de la technologie sans fil ● Wi-Fi802.11a/b/g ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6E (WiFi802.11ax) ● Wi-Fi802.11a/b/g ● Wi-Fi4 (WiFi802.11n) ● Wi-Fi5 (WiFi802.11ac) ● Wi-Fi6E (WiFi802.11ax) Chiffrement ● WEP64bits/128bits ● AES-CCMP ● TKIP ● WEP64bits/128bits ● AES-CCMP ● TKIP Carte sans fil Bluetooth Bluetooth5.3 Bluetooth5.3 REMARQUE : La version de la carte sans fil Bluetooth peut varier en fonction du système d’exploitation installé sur votre ordinateur. Audio Le tableau suivant répertorie les caractéristiques audio de votre ordinateur AlienwareAuroraR16. Tableau 10. Caractéristiques audio Description Valeurs Type d’audio Canal audio intégré7.1 avec port S/PDIF Contrôleur audio RealtekALC1220 Interface audio interne Audio haute définition Interface audio externe ● Pile de 6connecteurs audio7.1 de ports audio réaffectables ● Connecteur S/PDIF optique ● Port S/PDIF coaxial ● Casque Stockage Cette section répertorie les options de stockage sur votre ordinateur AlienwareAuroraR16. Votre ordinateur AlienwareAuroraR16 prend en charge l’une des configurations de stockage suivantes: ● Jusqu’à deuxdisquesSSDM.22230/2280PCIeNVMe ● Jusqu’à deuxdisquesSSDM.22230/2280PCIeNVMe et undisque dur de 3,5pouces REMARQUE : Les disquesSSDM.22230 sont vendus séparément. Le logement n°1 du disqueSSD de votre ordinateur est le disque principal. Tableau 11. Caractéristiques du stockage Type de stockage Type d’interface Capacité DisqueSSDM.22230 PCIe Gen4 x4 NVMe, jusqu’à 64Gbit/s Jusqu’à 1To DisqueSSDM.22280 PCIe Gen4 x4 NVMe, jusqu’à 64Gbit/s Jusqu’à 4To 24 Caractéristiques de l’ordinateur AlienwareAuroraR16Tableau 11. Caractéristiques du stockage(suite) Type de stockage Type d’interface Capacité Disque dur de 3,5pouces SATAAHCI 6Gbit/s Jusqu’à 1To Valeurs nominales d’alimentation Le tableau suivant répertorie les caractéristiques de puissances nominales des systèmesAlienwareAuroraR16. Tableau 12. Valeurs nominales d’alimentation Description Option1 Option2 Type 500W SFF Platinum 1000W SFF Platinum Tension d’entrée

90VCA - 264VCA 90VCA - 264VCA

Fréquence d’entrée 47Hz - 63Hz 47Hz - 63Hz Courant d’entrée (maximal) 7A 13,60A Courant de sortie (en continu) Fonctionnement: ● 12VA - 18A ● 12VB - 18A ● 12VC - 18A Veille: ● 12VA - 1,50A ● 12VB - 3,30A ● 12VC - 0A Fonctionnement: ● 12VA - 36A ● 12VB - 27A ● 12VC - 36A Veille: ● 12VA - 1,50A ● 12VB - 5A ● 12VC - 0A Tension de sortie nominale ● 12 VA ● 12 VB ● 12 VC ● 12 VA ● 12 VB ● 12 VC Plage de températures En fonctionnement de 5°C à 45°C (de 41°F à 113°F) de 5°C à 45°C (de 41°F à 113°F) Stockage De -40°C à 70°C (de -40°F à 158°F) De -40°C à 70°C (de -40°F à 158°F) Connecteur de bloc d’alimentation Le tableau suivant répertorie les connecteurs d’alimentation de votre ordinateur. Tableau 13. Connecteur de bloc d’alimentation Bloc d’alimentation Connecteurs du bloc d’alimentation 500W SFF Platinum ● Deuxconnecteurs à 4broches pour le processeur ● Un connecteur à 8broches pour la carte système ● Un connecteur à 6broches et un connecteur à 2+6broches pour la carte graphique 1000W SFF Platinum ● Deuxconnecteurs à 4broches pour le processeur ● Un connecteur à 10broches pour la carte système ● Deuxconnecteurs à 6broches et un connecteur à 6+2broches pour la carte graphique Caractéristiques de l’ordinateur AlienwareAuroraR16 25Vidéo Le tableau suivant répertorie les caractéristiques détaillées de la carte graphique séparée de votre ordinateur AlienwareAuroraR16. Tableau 14. Caractéristiques de la carte graphique séparée Carte graphique séparée Contrôleur Nombre de cartes Prise en charge d’affichage externe Taille de mémoire Type de mémoire Version PCIe Consommation électrique Bloc d’alimentation recommandé NVIDIAGeF orceRTX30

1 Trois portsDisplay Port1.4a, un portHDMI2 .1a 24Go GDDR6X 4 450W >=1000W NVIDIAGeF orceRTX40 90D REMAR QUE : Cette carte est uniquem ent disponibl e à l’achat en Chine et à Hong Kong. 1 Trois portsDisplay Port1.4a, un portHDMI2 .1a 24Go GDDR6X 4 425 W >= 850W Résolution des ports vidéo Le tableau suivant répertorie la résolution des ports vidéo de votre ordinateur AlienwareAuroraR16. Tableau 15. Résolution des ports vidéo Carte graphique Ports vidéo Résolution maximale prise en charge NVIDIAGeForceRTX3050 ● Troisports DisplayPort1.4a

● Un port HDMI2.1 ● Horloge de pixels maximale

: jusqu’à 2660mégapixels parseconde ● Bande passante brute maximale

DisplayPort: Caractéristiques de l’ordinateur AlienwareAuroraR16 27Tableau 15. Résolution des ports vidéo(suite) Carte graphique Ports vidéo Résolution maximale prise en charge ● Unport HDMI2.1a

HDMI: ● 7680x4320 à 60Hz ● 3840x2160 à 120Hz ● 4096x2160 à 120Hz 28 Caractéristiques de l’ordinateur AlienwareAuroraR16Tableau 15. Résolution des ports vidéo(suite) Carte graphique Ports vidéo Résolution maximale prise en charge NVIDIAGeForceRTX4070Ti SUPER ● Troisports DisplayPort1.4a

HDMI: ● 7680x4320 à 60Hz ● 3840x2160 à 120Hz ● 4096x2160 à 120Hz NVIDIAGeForceRTX4090D REMARQUE : Cette carte est uniquement disponible à l’achat en Chine et à Hong Kong. ● Troisports DisplayPort1.4a

HDMI: ● 7680x4320 à 60Hz Caractéristiques de l’ordinateur AlienwareAuroraR16 29Tableau 15. Résolution des ports vidéo(suite) Carte graphique Ports vidéo Résolution maximale prise en charge ● 3840x2160 à 120Hz ● 4096x2160 à 120Hz

Port DisplayPort1.2 certifié, compatible avec DisplayPort1.3/1.4.

En fonction des ressources du processeur graphique appliquées au port.

La bande passante brute maximale représente la bande passante brute de quatre voies HBR3.

Nécessite deux liaisons DisplayPort1.4a et la compressionDSC.

Nécessite une liaison DisplayPort1.4a unique avec compression DSC ou deux liaisons DP sans compression.

Utilisation de la compressionDSC.

Le processeur graphiqueNVIDIA prend en charge le formatHDR 4K 120Hz/HDR 8K 60Hz et la VRR (variable refresh rate ou fréquence de rafraîchissement variable) selon les spécifications de la normeHDMI2.1a. Environnement de stockage et de fonctionnement Ce tableau répertorie les spécifications du stockage et du fonctionnement pour votre ordinateur AlienwareAuroraR16. Niveau de contaminants atmosphériques: G1 selon la norme ISA-S71.04-1985 Tableau 16. Environnement de l’ordinateur Description En fonctionnement Stockage Plage de températures De 10°C à 35°C (de 50°F à 95°F) -40°C à 65°C (-40°F à 149°F) Humidité relative (maximale) De 20% à 80% (sans condensation) De 5% à 95% (sans condensation) Vibrations (maximales)

0,26GRMS 1,37GRMS Choc (maximal) 40g pendant 2ms avec changement de vitesse de 51cm/s (20pouces/s)† 105G pour 2ms avec un changement de vélocité de 133cm/s (52,5pouce/s)† Plage d’altitudes -15,20m à 3048m (-49,87pieds à 10000pieds) -15,20m à 10668m (de -49,87pieds à 35000pieds) PRÉCAUTION : Les plages de température de fonctionnement et de stockage peuvent différer d’un composant à l’autre. Le fonctionnement ou le stockage de l’appareil en dehors de ces plages pourrait avoir un impact sur les performances de composants spécifiques. *Mesurées à l’aide d’un spectre de vibrations aléatoire simulant l’environnement utilisateur. † Mesuré à l’aide d’une impulsion semi-sinusoïdale de2ms. 30 Caractéristiques de l’ordinateur AlienwareAuroraR16Intervention à l’intérieur de votre ordinateur Consignes de sécurité Suivez les consignes de sécurité ci-dessous pour protéger votre ordinateur des dégâts potentiels et pour assurer votre sécurité personnelle. Sauf indication contraire, chaque procédure figurant dans ce document suppose que vous avez lu les consignes de sécurité fournies avec votre ordinateur.

AVERTISSEMENT : Avant d’intervenir à l’intérieur de votre ordinateur, lisez les informations de sécurité fournies avec

votre ordinateur. Pour plus de pratiques d’excellence en matière de sécurité, voir la page d’accueil de conformité à la réglementation de Dell.

AVERTISSEMENT : Déconnectez toutes les sources d’alimentation avant d’ouvrir le capot ou les panneaux de l’ordinateur.

À la fin de l’intervention à l’intérieur de votre ordinateur, remettez en place l’ensemble des capots, panneaux et vis avant de brancher l’ordinateur sur une prise électrique. PRÉCAUTION : Pour éviter d’endommager l’ordinateur, assurez-vous que la surface de travail est plane, propre et sèche. PRÉCAUTION : Pour éviter d’endommager les composants et les cartes, tenez-les par les bords en évitant de toucher les broches et les éléments de contact. PRÉCAUTION : N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe d’assistance techniqueDell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Consultez les consignes de sécurité fournies avec le produit ou sur la page d’accueil Dell Regulatory Compliance. PRÉCAUTION : Avant de toucher quoi que ce soit à l’intérieur de l’ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, par exemple la partie métallique à l’arrière de l’ordinateur. Pendant votre intervention, touchez régulièrement une surface métallique non peinte de l’ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes. PRÉCAUTION : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la languette de retrait, mais jamais sur le câble lui-même. Certains câbles sont équipés de connecteurs à languettes de verrouillage ou à vis moletées que vous devez libérer avant de débrancher le câble. Lorsque vous débranchez des câbles, gardez-les alignés pour éviter de tordre les broches des connecteurs. Lorsque vous branchez les câbles, vérifiez que les ports et les connecteurs sont correctement orientés et alignés. PRÉCAUTION : Appuyez pour éjecter toute carte insérée dans le lecteur de carte mémoire. PRÉCAUTION : Soyez prudent lors de la manipulation des batteries lithium-ion rechargeables des ordinateurs portables. Les batteries gonflées ne doivent pas être utilisées. Elles doivent être remplacées et mises au rebut de façon adaptée. REMARQUE : La couleur de votre ordinateur et de certains composants peut différer de ceux illustrés dans ce document. Avant d’intervenir à l’intérieur de votre ordinateur À propos de cette tâche REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Étapes

1. Enregistrez et fermez tous les fichiers et quittez tous les programmes ouverts.

2. Arrêtez l’ordinateur. Cliquez sur Démarrer > Marche/Arrêt > Arrêter.

REMARQUE : Si vous utilisez un autre système d’exploitation, consultez la documentation correspondante pour connaître les instructions relatives à l’arrêt de l’ordinateur. Intervention à l’intérieur de votre ordinateur 313. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise électrique. 4. Déconnectez de votre ordinateur tous les appareils et périphériques réseau qui y sont raccordés (clavier, souris et écran). PRÉCAUTION : Pour retirer un câble réseau, déconnectez-le d’abord de l’ordinateur, puis du périphérique réseau.

5. Retirez toute carte multimédia et tout disque optique de votre ordinateur, le cas échéant.

Instructions relatives à la sécurité Le chapitre Consignes de sécurité détaille les principales mesures à adopter avant d’exécuter une instruction de démontage. Appliquez les consignes de sécurité ci-dessous avant toute procédure d’installation, de dépannage ou de réparation impliquant une opération de démontage/remontage: ● Éteignez l’ordinateur et tous les périphériques connectés. ● Débranchez l’ordinateur et tous les périphériques connectés de l’alimentation secteur. ● Déconnectez tous les câbles réseau, téléphoniques et de télécommunications de l’ordinateur. ● Utilisez un kit d’entretien sur le terrain contre les décharges électrostatiques pour travailler à l’intérieur de votre ordinateur de bureau afin d’éviter les décharges électrostatiques. ● Après avoir retiré un composant de l’ordinateur, placez-le avec précaution sur un tapis antistatique. ● Portez des chaussures avec des semelles en caoutchouc non conductrices afin de réduire les risques d’électrocution. ● Débranchez le système, appuyez sur le bouton d’alimentation et maintenez-le enfoncé pendant 15secondes pour décharger l’électricité résiduelle dans la carte système. Alimentation de secours Les produitsDell avec alimentation de secours doivent être débranchés avant d’en ouvrir le boîtier. Les systèmes qui intègrent une alimentation de secours restent alimentés lorsqu’ils sont éteints. L’alimentation interne permet de mettre l’ordinateur sous tension (Wake-on-LAN) et de le basculer en mode veille à distance; elle offre différentes fonctions de gestion avancée de l’alimentation. Liaison La liaison permet de connecter plusieurs conducteurs de terre à un même potentiel électrique. L’opération s’effectue à l’aide d’un kit de protection antistatique portable. Lorsque vous connectez un fil de liaison, vérifiez que celui-ci est en contact avec du matériel vierge (et non avec une surface peinte ou non métallique). Le bracelet antistatique doit être sécurisé et entièrement en contact avec votre peau. Retirez tous vos bijoux (montres, bracelets ou bagues) avant d’assurer votre liaison avec l’équipement. Protection contre les décharges électrostatiques Les décharges électrostatiques constituent une préoccupation majeure lorsque vous manipulez des composants électroniques, en particulier des composants sensibles tels que les cartes d’extension, les processeurs, les modules de mémoire et les cartes système. De légères charges peuvent endommager les circuits d’une manière qui n’est pas toujours évidente, menant par exemple à des problèmes intermittents ou une durée de vie plus courte du produit. Alors que le secteur s’efforce de réduire les besoins en énergie et de renforcer la densité, la protection contre les décharges électrostatiques est une préoccupation croissante. Suite à la plus grande densité de semi-conducteurs dans les produits Dell les plus récents, ils sont dorénavant plus sensibles aux décharges électrostatiques que tout autre précédent produit Dell. Pour cette raison, certaines méthodes de manipulation de pièces approuvées précédemment ne sont plus applicables. Deux types de dommages liés aux décharges électrostatiques sont reconnus: les défaillances catastrophiques et les pannes intermittentes. ● Catastrophiques – Les défaillances catastrophiques représentent environ 20% des pannes liées aux décharges électrostatiques. Les dommages provoquent un arrêt immédiat et complet des fonctionnalités de l’appareil. Comme exemple de panne catastrophique, on peut citer le cas d’une barrette DIMM de mémoire qui a précédemment reçu un choc statique et qui génère immédiatement un symptôme de type «Pas de POST/Pas de vidéo» et émet un code sonore indiquant une mémoire manquante ou non opérationnelle. ● Intermittentes – Les pannes intermittentes représentent environ 80% des pannes liées aux décharges électrostatiques. Le taux élevé de pannes intermittentes signifie que la plupart du temps, lorsque des dommages se produisent, ils ne sont pas immédiatement reconnaissables. La barretteDIMM reçoit un choc statique dont la trace est faible et dont les dommages ne 32 Intervention à l’intérieur de votre ordinateurs’accompagnent d’aucun symptôme immédiat. La trace affaiblie peut prendre des semaines ou des mois à disparaître et, dans l’intervalle, peut entraîner une dégradation de l’intégrité de la mémoire, des erreurs intermittentes de mémoire, etc. Le type de dommage le plus difficile à reconnaître et à dépanner est l’échec intermittent (aussi appelé «blessure latente»). Procédez comme suit pour éviter tout dommage causé par les décharges électrostatiques: ● Portez un bracelet antistatique filaire correctement mis à la terre. Les bracelets antistatiques sans fil n’offrent pas une protection adéquate. Toucher le châssis avant de manipuler les pièces ne garantit pas une protection adéquate contre les décharges électrostatiques sur les pièces présentant une sensibilité accrue aux dommages électrostatiques. ● Manipulez tous les composants sensibles dans une zone antistatique. Si possible, utilisez des tapis de sol et de plan de travail antistatiques. ● Lorsque vous déballez un composant sensible à l’électricité statique de son carton, ne le retirez pas de son emballage antistatique avant d’être prêt à l’installer dans votre appareil. Avant d’ôter l’emballage antistatique, veillez à décharger toute l’électricité statique de votre corps. ● Avant de transporter un composant sensible à l’électricité statique, placez-le dans un emballage ou une boîte antistatique. Kit d’entretien sur le terrain contre les décharges électrostatiques Un Service Kit sur le terrain non surveillé est le plus souvent utilisé. Chaque kit d’entretien comprend trois composants principaux : un tapis antistatique, une dragonne et un fil de connexion. Composants d’un Service Kit sur le terrain contre les décharges électrostatiques Les composants d’un Service Kit sur le terrain contre les décharges électrostatiques sont les suivants: ● Tapis antistatique: ce tapis dissipatif vous permet de poser vos pièces lors des procédures d’entretien. Lorsque vous utilisez un tapis antistatique, votre dragonne doit être bien ajustée et le fil de connexion doit être raccordé au tapis et au matériel vierge de l’ordinateur sur lequel vous travaillez. Une fois déployées correctement, les pièces de rechange peuvent être retirées du sac ESD et placées directement sur le tapis. Les composants sensibles aux décharges électrostatiques sont protégés dans votre main, sur le tapis ESD, dans l’ordinateur ou à l’intérieur d’un sac ESD. ● Bracelet antistatique et fil de liaison: ces deux éléments peuvent être directement connectés à votre poignet et au matériel vierge de l’équipement lorsque l’utilisation du tapis antistatique n’est pas requise. Dans le cas contraire, ils peuvent être connectés au tapis antistatique afin de protéger les composants qui sont temporairement placés sur ce dernier. La connexion physique du bracelet et du fil de connexion entre votre peau, le tapis ESD et le matériel est connue sous le nom de liaison. N’utilisez que des kits d’entretien sur site avec une dragonne, un tapis et un fil de connexion. N’utilisez jamais de bracelets sans fil. N’oubliez pas que les fils internes d’un bracelet antistatique sont sujets à des dommages liés à l’usure normale et doivent être vérifiés régulièrement avec un testeur de bracelet antistatique afin d’éviter les dommages accidentels du matériel liés à l’électricité statique. Il est recommandé de tester le bracelet et le fil de liaison au moins une fois par semaine. ● Testeur pour bracelet antistatique: les fils à l’intérieur du bracelet antistatique sont sujets à l’usure. Lorsque vous utilisez un kit non surveillé, il est recommandé de tester régulièrement le bracelet avant chaque demande d’intervention et, au minimum, une fois par semaine. Un testeur de bracelet est la meilleure méthode pour effectuer ce test. Si vous ne disposez pas de votre propre testeur de bracelet, adressez-vous à votre bureau régional pour savoir s’il en possède un. Pour effectuer le test, branchez le fil de liaison du bracelet antistatique sur le testeur lorsque vous le portez au poignet et appuyez sur le bouton. Une LED verte s’allume si le test est réussi; une LED rouge s’allume et une alarme retentit si le test échoue. ● Éléments isolants: il est essentiel de tenir les périphériques sensibles aux décharges électrostatiques, tels que les boîtiers en plastique des dissipateurs de chaleur, à l’écart des pièces internes qui sont des isolants et souvent hautement chargés. ● Environnement de travail: évaluez les installations du client avant de déployer votre kit d’entretien sur le terrain. Par exemple, le déploiement du kit pour un environnement serveur est différent de celui d’un environnement de bureau ou portable. Les serveurs sont généralement installés dans un rack à l’intérieur d’un datacenter; les ordinateurs de bureau ou portables sont généralement placés sur des bureaux ou des armoires. Prévoyez toujours un grand espace de travail plat et ouvert, sans encombrement et suffisamment grand pour déployer le kit ESD avec un espace supplémentaire pour accueillir le type d’ordinateur à réparer. L’espace de travail doit également être exempt d’isolants susceptibles de provoquer un événement ESD. Sur la zone de travail, les isolants tels que le polystyrène expansé et autres plastiques doivent toujours être éloignés d’au moins 12 pouces ou 30 centimètres des pièces sensibles avant de manipuler physiquement tout composant de matériel. ● Emballage antistatique: tous les composants sensibles à l’électricité statique doivent être expédiés dans un emballage antistatique sécurisé. Les sacs métalliques blindés contre l’électricité statique sont préférables. Cependant, vous devez toujours retourner la pièce endommagée en utilisant le même sac ESD et l’emballage dans lequel la nouvelle pièce est arrivée. Le sac ESD doit être plié et fermé avec du ruban adhésif et le même matériau d’emballage en mousse doit être utilisé dans la boîte d’origine dans laquelle la nouvelle pièce est arrivée. Les appareils sensibles aux décharges électrostatiques ne doivent être retirés de l’emballage que sur une surface de travail protégée contre les décharges électrostatiques, et les pièces ne doivent jamais être placées sur le dessus du sac ESD, car seul l’intérieur du sac est protégé. Placez toujours les pièces dans votre main, sur le tapis ESD, dans l’ordinateur ou dans un sac antistatique. Intervention à l’intérieur de votre ordinateur 33● Transport des composants sensibles: pour transporter des composants sensibles aux décharges électrostatiques, tels que les pièces de rechange ou les pièces à retourner àDell, il est essentiel de les insérer dans des sachets antistatiques pour assurer la sécurité du transport. Résumé de la protection antistatique Il est conseillé de toujours utiliser la dragonne de mise à la terre ESD traditionnelle et le tapis de protection antistatique lors de l’entretien des produitsDell. De plus, il est essentiel de séparer les pièces sensibles de toutes les pièces isolantes pendant l’entretien et d’utiliser des sacs antistatiques pour transporter les composants sensibles. Transport des composants sensibles Afin de garantir le transport sécurisé des composants sensibles à l’électricité statique (remplacement ou retour de pièces àDell, par exemple), il est essentiel d’insérer ces derniers dans des sachets antistatiques. Après une intervention à l’intérieur de votre ordinateur À propos de cette tâche PRÉCAUTION : Laisser des vis mal installées à l’intérieur de votre ordinateur peut l’endommager gravement. Étapes

1. Remettez en place toutes les vis et assurez-vous qu’elles sont toutes bien fixées à l’intérieur de l’ordinateur.

2. Branchez les dispositifs externes, les périphériques et les câbles que vous avez retirés avant d’intervenir sur votre ordinateur. 3. Remettez en place les cartes mémoire, les disques et tout autre composant que vous avez retiré avant d’intervenir sur votre ordinateur.

4. Branchez l’ordinateur et tous les périphériques connectés à leurs prises électriques respectives.

5. Allumez votre ordinateur.

Outils recommandés Les procédures dans ce document peuvent nécessiter les outils suivants: ● Tournevis cruciforme Philips nº1 ● Tournevis cruciformen°2 ● Tournevis à tête plate ● Pointe en plastique Liste des vis REMARQUE : Lors du retrait des vis d’un composant, il est recommandé de noter leur type et leur nombre, puis de les placer dans une boîte. Cela permet de vous assurer que le nombre et le type corrects de vis spécifiques sont réutilisés lors de la remise en place du composant. REMARQUE : Certains ordinateurs sont dotés de surfaces magnétiques. Assurez-vous que les vis n’y restent pas collées lors de la remise en place du composant. REMARQUE : La couleur des vis peut varier en fonction de la configuration commandée. 34 Intervention à l’intérieur de votre ordinateurTableau 17. Liste des vis Composant Type de vis Quantité Image de vis Panneau avant N°6-32x1/4" 4 Support du bloc d’alimentation N°6-32x1/4" 2 Support du bloc d’alimentation (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) N°6-32x1/4" 2 Bloc d’alimentation N°6-32x1/4" 4 Bloc d’alimentation (pour les ordinateurs livrés avec un panneau d’effacement latéral gauche) N°6-32x1/4" 4 Assemblage du radiateur et du ventilateur pour le ventilateur à refroidissement liquide M3x5 2 Ventilateur arrière du boîtier M3x5 1 Ventilateur inférieur avant du boîtier M3x5 1 DisqueSSD (logementun/ logementdeuxM.2) M2x3,5 1 Carte sans fil M2x3,5 1 Carte système N°6-32x1/4" 9 Support d’E/S avant N°6-32x1/4" 1 Ventilateur de l’assemblage de refroidissement liquide N°6-32x1/4" 8 Intervention à l’intérieur de votre ordinateur 35Principaux composants de l’ordinateur AlienwareAuroraR16 Figure 3. Principaux composants de l’ordinateur AlienwareAuroraR16

Panneau avant 2. Panneau latéral gauche 36 Intervention à l’intérieur de votre ordinateur3. Pile bouton 4. Carte sans fil

5. Assemblage de refroidissement liquide (en option) 6. DisqueSSDM.22280

7. DisqueSSDM.22230 (vendu séparément) 8. Carte système

9. Boîtier 10. Disque dur de 3,5pouces

11. Bloc d’alimentation 12. Support du bloc d’alimentation

13. Dissipateur de chaleur du régulateur de tension 14. Support d’extrémité de la carte graphique

15. Ventilateur inférieur avant du boîtier 16. Ventilateur arrière du boîtier

17. Assemblage du ventilateur et du dissipateur de chaleur du

processeur (en option)

19. Support de carte graphique (en option) 20.Module de mémoire

21. Processeur 22.Antenne

23.CâblesSMA REMARQUE : Les composants en option peuvent être absents de votre ordinateur, en fonction de sa configuration. Intervention à l’intérieur de votre ordinateur 37Composants de la carte système Figure 4. Composants de la carte système

Pile bouton 2. Connecteur du ventilateur inférieur avant du boîtier (FRONT_SYS2)

3. Connecteur de lecteurSATA 6Gbit/s (HDD1) 4. Connecteur de lecteurSATA 6Gbit/s (HDD2)

5. Connecteur de bloc d’alimentation (ATX1) 6. Emplacement du disqueSSD (M.2PCIe SSD-2)

7. Emplacement du disqueSSD (M.2PCIe SSD-1) 8. Emplacement de module de mémoire, DIMM1

9. Emplacement de module de mémoire, DIMM2 10. Socket du processeur

11. Logement de la carte PCIExpressx16 mécanique/x16

12. Logement de la carte PCI-Expressx4 (SLOT3)

38 Intervention à l’intérieur de votre ordinateur13. Logement PCI-Expressx4 (SLOT2) 14. Connecteur du ventilateur arrière du boîtier (FAN SYS1)

15. Connecteur LED du ventilateur arrière du boîtier (LED FAN

16. Connecteur du ventilateur de la pompe à refroidissement

17. Connecteur LED de la pompe à refroidissement liquide 18. Connecteur n°1 du ventilateur supérieur du boîtier

19. Connecteur de bloc d’alimentation (ATX3) 20.Connecteur d’alimentation (ATX2)

21. Connecteur du ventilateur de refroidissement par air

(processeur du ventilateur) 22.Connecteur n°2 du ventilateur supérieur du boîtier (FAN_SYS5) 23.Connecteur d’alimentation SATA (SATA PWR) 24.Logement de la carte sans fil 25.Câble du panneau avant des E/S Intervention à l’intérieur de votre ordinateur 39Matrice de solution thermique REMARQUE : La carte NVIDIA GeForce RTX4090D est uniquement disponible à l’achat en Chine et à Hong Kong. Tableau 18. Matrice de solution thermique Processeur Processeurs Intel sériesi7, i9 non-K (65W) Processeurs Intel sériesi7, i9 non-K (65W) Processeu rs Intel sériesi7, i9 K (125W) Alimentation 500W 1000W 1000W Processeur ● i7-13700F ● i9-12900F ● i9-13900F ● i7-14700F ● i9-14900F ● i7-13700F ● i9-12900F ● i9-13900F ● i7-14700F ● i9-14900F ● i7-147 00KF ● i9-149 00KF Consommation électrique de la carte graphique Jusqu’à 225W Jusqu’à 225W Jusqu’à 225W Jusqu’à 225W Jusqu’à 450W Jusqu’à 450W Jusqu’à 450W Carte graphique ● RTX30

● RTX4 090D Type de refroidisseur de processeur Refroidisse ur par air Refroidisse ur liquide de 120mm Refroidisse ur liquide de 240mm Refroidisse ur par air Refroidisse ur par air Refroidisse ur liquide

240mm Ventilat eur Nom du ventilateur Emplacem ent du connecteu r du ventilateur sur la carte système 40 Matrice de solution thermiqueTableau 18. Matrice de solution thermique(suite) Processeur Processeurs Intel sériesi7, i9 non-K (65W) Processeurs Intel sériesi7, i9 non-K (65W) Processeu rs Intel sériesi7, i9 K (125W) Ventilateur

processeur PROCESS EUR DU VENTILAT EUR Présent Non présent

Présent Présent Non présent

Ventilateur arrière FAN SYS1 Présent Présent

Présent Présent Présent Présent Présent Ventilateur inférieur avant FAN SYS2 Présent Présent Présent Présent Présent Présent Présent Ventilateur supérieur1 FAN SYS4 Absent Absent Présent

Ventilateur supérieur2 FAN SYS5 Absent Absent Présent

Dissipateur de chaleur du régulateur de tension Absent Absent Absent Présent Présent Présent Présent

Le module de refroidissement liquide de 120mm s’intègre avec une pompe à eau (connecteur: FAN PUMP) et unventilateur arrière de 120mm avec radiateur (connecteur: FAN SYS1).

Le module de refroidissement liquide de 240mm s’intègre avec une pompe à eau (connecteur: FAN PUMP) et deuxventilateurs supérieurs de 120mm avec radiateur (connecteur: FAN SYS4 et 5).

Le module de ventilation supérieur s’intègre avec deuxventilateurs supérieurs de 120mm. Matrice de solution thermique 41Retrait et installation de composants remplaçables par le client (CRU) Les composants remplaçables dans ce chapitre sont des composants remplaçables par le client (CRU). PRÉCAUTION : Les clients ne peuvent remplacer que les composants remplaçables par l’utilisateur (CRU), en respectant les consignes de sécurité et les procédures de remplacement. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Antenne Retrait de l’antenne Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

À propos de cette tâche Cet ordinateur est livré avec une antenne Puck externe. Connectez l’antenne externe lors de la configuration, pour vous connecter au Wi-Fi et au Bluetooth, et augmenter la puissance et la stabilité de la communication sans fil de votre ordinateur. Pour connecter les câblesSMA, suivez la procédure ci-dessous: Figure 5. Retrait de l’antenne 42 Retrait et installation de composants remplaçables par le client (CRU)Étapes

1. Desserrez les boulons qui connectent les câblesSMA aux connecteursSMA sur le boîtier.

2. Retirez les câblesSMA des connecteursSMA situés sur le boîtier pour déconnecter l’antenne externe de l’ordinateur.

Installation de l’antenne À propos de cette tâche Cet ordinateur est livré avec une antenne Puck externe. Connectez l’antenne externe lors de la configuration, pour vous connecter au Wi-Fi et au Bluetooth, et augmenter la puissance et la stabilité de la communication sans fil de votre ordinateur. Pour connecter les câblesSMA, suivez la procédure ci-dessous. Figure 6. Installation de l’antenne Étapes

1. Alignez et raccordez les câblesSMA aux connecteursSMA sur le boîtier.

2. Serrez les boulons pour fixer les câblesSMA aux connecteursSMA du boîtier afin de connecter l’antenne externe à l’ordinateur. Étapes suivantes

1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation de composants remplaçables par le client (CRU) 43Panneau latéral gauche Retrait du panneau latéral gauche Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral gauche et fournissent une représentation visuelle de la procédure de retrait. REMARQUE : Le panneau latéral gauche transparent est livré avec certains ordinateurs. Figure 7. Retrait du panneau latéral gauche Étapes

1. Desserrez la vis imperdable (#6-32) qui fixe le loquet de déverrouillage du panneau latéral au boîtier.

2. Tirez sur le loquet de déverrouillage du panneau latéral pour libérer le panneau latéral gauche du châssis.

3. Soulevez le panneau latéral gauche pour le dégager du châssis.

Installation du panneau latéral gauche Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral gauche et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le panneau latéral gauche transparent est livré avec certains ordinateurs. 44 Retrait et installation de composants remplaçables par le client (CRU)Figure 8. Installation du panneau latéral gauche Étapes

1. Localisez les languettes situées sur le panneau latéral gauche avec les fentes de fixation sur le châssis.

2. Faites pivoter le panneau latéral gauche vers le châssis jusqu’à ce qu’il s’enclenche.

3. Resserrez la vis imperdable (#6-32) qui fixe le loquet de déverrouillage du panneau latéral au boîtier.

1. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Panneau latéral droit Retrait du panneau latéral droit Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral droit et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 45Figure 9. Retrait du panneau latéral droit Étapes Tirez et soulevez le capot latéral droit pour le retirer du boîtier. Installation du panneau latéral droit Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau latéral droit et fournissent une représentation visuelle de la procédure d’installation. 46 Retrait et installation de composants remplaçables par le client (CRU)Figure 10. Installation du panneau latéral droit Étapes

1. Alignez les languettes du panneau latéral droit avec les emplacements sur le boîtier.

2. Poussez le panneau latéral droit vers le boîtier jusqu’à ce qu’il soit en place.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Cadre avant Retrait du panneau avant Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau avant et montrent la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 47Figure 11. Retrait du panneau avant Étapes

1. Mettez l’ordinateur en position relevée.

2. Déconnectez le câble du panneau d’E/S avant de la carte système.

°6-32x1/4") qui fixent le cadre avant au panneau avant.

4. Tirez les languettes situées sur le cadre avant dans les emplacements situés sur le panneau avant.

REMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant.

5. Acheminez le panneau d’E/S avant via l’emplacement situé sur le panneau avant.

48 Retrait et installation de composants remplaçables par le client (CRU)6. Tirez sur le panneau avant et sur le câble du panneau d’E/S avant pour le retirer lentement du châssis. Installation du panneau avant Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du panneau avant et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 49Figure 12. Installation du panneau avant Étapes

1. Alignez le panneau avant avec le panneau avant.

2. Acheminez le panneau d’E/S avant via l’emplacement situé sur le panneau avant.

3. Poussez le cadre avant vers le panneau avant et assurez-vous que les languettes s’attachent aux emplacements du panneau avant. REMARQUE : Commencez par la languette du haut, passez aux languettes situées à gauche du panneau avant, puis aux languettes situées à droite du panneau avant.

4. Remettez en place les quatrevis (n

°6-32x1/4") qui fixent le cadre avant au panneau avant.

5. Connectez le câble du panneau d’E/S avant à la carte système.

50 Retrait et installation de composants remplaçables par le client (CRU)Étapes suivantes

1. Installez le panneau latéral droit.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Capot supérieur Retrait du capot supérieur Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

4. Retirez le panneau avant.

À propos de cette tâche Les images suivantes indiquent l’emplacement du capot supérieur et fournissent une représentation visuelle de la procédure de retrait. Figure 13. Retrait du capot supérieur Retrait et installation de composants remplaçables par le client (CRU) 51Étapes Appuyez sur le loquet à partir du côté avant, puis poussez/faites glisser le capot vers le côté arrière, puis soulevez le capot. REMARQUE : Le capot supérieur est solidement fixé au boîtier par quatre loquets. Installation du capot supérieur Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du capot supérieur et fournissent une représentation visuelle de la procédure d’installation. Figure 14. Installation du capot supérieur Étapes Alignez les pattes du capot supérieur avec les logements situés sur le châssis et enclenchez le capot supérieur. 52 Retrait et installation de composants remplaçables par le client (CRU)Étapes suivantes

1. Installez le panneau avant.

2. Installez le panneau latéral droit.

3. Installez le panneau latéral gauche.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Disque dur de 3,5pouces Retrait du disque dur de 3,5pouces Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du disque dur de 3,5pouces et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 53Figure 15. Retrait du disque dur de 3,5pouces Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez les câbles d’alimentation et de données du disque dur.

3. Appuyez sur les pattes de dégagement situées sur le support du disque dur et sortez le disque dur de son bâti.

4. Faites levier sur le support de disque dur pour dégager les languettes du support des fentes du disque dur.

5. Soulevez le disque dur et retirez-le de son support.

54 Retrait et installation de composants remplaçables par le client (CRU)Figure 16. Disque dur et son support REMARQUE : Notez l’orientation du disque dur afin de pouvoir le remettre en place correctement. Installation du disque dur de 3,5pouces Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du disque dur de 3,5pouces et fournissent une représentation visuelle de la procédure d’installation. Figure 17. Disque dur et son support REMARQUE : Veillez à bien noter l’orientation du disque dur, pour le replacer correctement par la suite. Retrait et installation de composants remplaçables par le client (CRU) 55Figure 18. Installation du disque dur de 3,5pouces Étapes

1. Alignez le disque dur avec les broches du support.

2. À l’aide des languettes situées sur le côté opposé, ouvrez le support afin d’insérer les broches sur l’autre côté.

3. Insérez l’assemblage de disque dur dans le bâti de disque dur jusqu’à ce qu’il s’enclenche.

4. Branchez les câbles de données et d’alimentation sur le disque dur.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. 56 Retrait et installation de composants remplaçables par le client (CRU)b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre appareil de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usine Dell à l’aide du support de récupération de la base de connaissances sur site de supportDell. Identification du périphérique de stockage dans le gestionnaire de périphériques Étapes

1. Dans la barre des tâches, cliquez sur la zone de recherche, puis saisissez Gestionnaire de périphériques.

2. Cliquez sur Gestionnaire de périphériques.

La fenêtre Gestionnaire de périphériques s’affiche.

3. Développez Lecteurs de disque.

Identification du périphérique de stockage dans la configuration du système (BIOS) Étapes

1. Allumez ou redémarrez votre ordinateur.

2. Appuyez sur la touche «F2» lorsque le logo Dell s’affiche à l’écran pour accéder au programme de configuration du BIOS. La liste des disques durs est affichée dans les System Information dans le groupe General. Pile bouton Retrait de la pile bouton Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

AVERTISSEMENT : Avant d’intervenir à l’intérieur de votre ordinateur, lisez les informations de sécurité fournies avec

votre ordinateur. Pour plus de pratiques d’excellence en matière de sécurité, voir la page d’accueil de conformité à la réglementation de Dell. PRÉCAUTION : Le retrait de la pile bouton réinitialise les paramètres du système BIOS aux valeurs d’usine. Avant de retirer la pile bouton, il est recommandé de noter les paramètres du BIOS.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la pile bouton et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 57Figure 19. Retrait de la pile bouton Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Appuyez sur le levier d’éjection de la pile pour l’écarter de la pile jusqu’à éjection de cette dernière.

3. Soulevez la pile bouton pour la retirer de son socket.

Installation de la pile bouton Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la pile bouton et fournissent une représentation visuelle de la procédure d’installation. 58 Retrait et installation de composants remplaçables par le client (CRU)Figure 20. Installation de la pile bouton Étapes Insérez une nouvelle pile bouton (CR2032) dans le socket de la pile avec le pôle positif vers le haut, puis appuyez sur la pile pour la fixer. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Module de mémoire Retrait du module de mémoire Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du module de mémoire et montrent la procédure de retrait. Retrait et installation de composants remplaçables par le client (CRU) 59Figure 21. Retrait du module de mémoire Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Poussez les attaches de fixation à l’opposé du module de mémoire.

3. Soulevez le module de mémoire hors de son emplacement.

REMARQUE : Répétez les étapes2 et3 pour retirer tout autre module de mémoire installé sur votre ordinateur. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants ou les contacts métalliques du module de mémoire, car les décharges électrostatiques peuvent gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges électrostatiques, reportez-vous à la section Protection contre les décharges électrostatiques. Installation du module de mémoire Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du module de mémoire et illustrent la procédure d’installation. 60 Retrait et installation de composants remplaçables par le client (CRU)Figure 22. Installation du module de mémoire Étapes

1. Assurez-vous que les clips de fixation ne verrouillent pas le logement du module de mémoire.

2. Alignez l’encoche du module de mémoire avec la languette située sur son logement.

3. Insérez le module de mémoire dans son logement, et appuyez sur le module de mémoire jusqu’à ce qu’il s’enclenche et que les clips de fixation soient en position de verrouillage. PRÉCAUTION : Pour éviter d’endommager le module de mémoire, tenez-le par les bords. Ne touchez pas les composants ou les contacts métalliques du module de mémoire, car les décharges électrostatiques peuvent gravement endommager les composants. Pour en savoir plus sur la protection contre les décharges électrostatiques, reportez-vous à la section Protection contre les décharges électrostatiques. REMARQUE : Répétez les étapes1 à3 pour remettre en place tout autre module de mémoire installé sur votre ordinateur. Tableau 19. Tableau des configurations de mémoire Configuration Logement DIMM1 DIMM2 16Go DDR5 8Go 8Go 32Go DDR5 16Go 16Go 64Go DDR5 32 Go 32 Go Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation de composants remplaçables par le client (CRU) 61Carte graphique unique Retrait de la carte graphique simple Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte graphique simple et fournissent une représentation visuelle de la procédure de retrait. Figure 23. Retrait de la carte graphique simple 62 Retrait et installation de composants remplaçables par le client (CRU)Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Faites glisser le loquet de déverrouillage vers sa position de déverrouillage et soulevez le support d’extrémité de la carte graphique pour le retirer du ventilateur inférieur avant du boîtier. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 3. Faites glisser le loquet vers sa position de déverrouillage et soulevez le support de la carte graphique pour le retirer du boîtier. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support de carte graphique. REMARQUE : Le retrait du support de la carte graphique peut nécessiter le retrait d’une vis. 4. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation de la carte graphique et déconnectez les câbles d’alimentation de la carte graphique de la carte graphique.

5. Soulevez la languette de retrait pour ouvrir le panneau de la carte d’extension.

6. Poussez la languette de fixation située sur l’emplacement PCIe à l’opposé de la carte graphique, saisissez cette dernière par ses coins supérieurs et dégagez-la de son logement. Dimensions de la carte graphique Tableau 20. Dimensions maximales de la carte graphique prise en charge Description Valeurs Longueur 312mm (12,28pouces) Hauteur 152mm (5,98pouces) Largeur 55,12mm (2,17pouces) Poids 2 kg (4,41livres) Installation de la carte graphique simple Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte graphique simple et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 63Figure 24. Installation de la carte graphique simple Étapes

1. Placez la carte graphique simple dans le logement PCIe, puis appuyez fermement jusqu’à ce qu’elle s’enclenche.

2. Fermez le capot de la carte d’extension et enclenchez le loquet pour le remettre en position.

3. Replacez le support d’extrémité de la carte graphique sur le ventilateur inférieur avant du boîtier et faites glisser le loquet dans sa position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. 4. Alignez et placez le support de la carte graphique sur le boîtier, puis faites glisser le loquet en position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique ou un support de carte graphique. 64 Retrait et installation de composants remplaçables par le client (CRU)REMARQUE : Le retrait du support de la carte graphique peut nécessiter l’installation d’une vis.

5. Connectez les câbles d’alimentation de la carte graphique à celle-ci.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Support de la carte graphique et support d’extrémité de la carte graphique Le tableau suivant indique si le support de la carte graphique ou/et le support d’extrémité de la carte graphique est/sont fourni(s) avec votre ordinateur AlienwareAuroraR16. Tableau 21. Support de la carte graphique et support d’extrémité de la carte graphique Carte graphique Support de la carte graphique Support d’extrémité de la carte graphique NVIDIAGeForceRTX3050 Non Non NVIDIA GeForce RTX4060 Non Non NVIDIAGeForceRTX4060Ti Oui Oui NVIDIA GeForce RTX4070 Oui Oui NVIDIAGeForceRTX4070Ti Oui Oui NVIDIAGeForceRTX4070 SUPER Oui Oui NVIDIAGeForceRTX4070Ti SUPER Oui Oui NVIDIA GeForce RTX4080 Oui Oui NVIDIAGeForceRTX4080 SUPER Oui Oui NVIDIAGeForceRTX4090 Oui Oui NVIDIAGeForceRTX4090D REMARQUE : Cette carte est uniquement disponible à l’achat en Chine et à Hong Kong. Oui Oui DisqueSSD Retrait du disqueSSD M.22230 Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disqueSSDM.22230 installé dans le logementSSD un/deux. REMARQUE : Les disquesSSDM.22230 sont vendus séparément. Retrait et installation de composants remplaçables par le client (CRU) 65Les images suivantes indiquent l’emplacement du disqueSSDM.22230 installé dans le logementSSD un/deux et fournissent une représentation visuelle de la procédure de retrait. Figure 25. Retrait du disqueSSD M.22230 Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez la vis (M2x3,5) qui fixe le disqueSSDM.22230 à la carte système.

3. Faites glisser et soulevez le disqueSSDM.22230 hors du logementSSD un/deux situé sur la carte système.

REMARQUE : Le disqueSSD de remplacement n’est pas expédié avec le patin de refroidissementSSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin. Installation du disqueSSD M.22230 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disqueSSDM.22230 installé dans le logementSSD un/deux. REMARQUE : Les disquesSSDM.22230 sont vendus séparément. REMARQUE : Selon la configuration commandée, votre ordinateur peut prendre en charge soit un disqueSSDM.22230 ou un disqueSSDM.22280 dans le logementSSD un/deux. Si vous souhaitez remplacer votre disqueSSDM.22230 par un disqueSSDM.22280, le support de vis du disqueSSD doit être décalé pour s’adapter au disque SSDM.22280. 66 Retrait et installation de composants remplaçables par le client (CRU)Figure 26. Support de vis du disqueSSD Suivez la procédure décrite dans la section Installation du disqueSSDM.22280 pour installer un disqueSSDM.22280. Les images suivantes indiquent l’emplacement du disqueSSDM.22230 installé dans le logementSSD un/deux et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le disqueSSD de remplacement n’est pas expédié avec le patin de refroidissementSSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin avant d’installer le disqueSSD. Figure 27. Installation du disqueSSD M.22230 Étapes

1. Alignez l’encoche du disqueSSDM.22230 avec la languette du logementSSD un/deux sur la carte système.

2. Insérez le disqueSSDM.22230 dans la carte système en respectant un angle de 45degrés.

3. Appuyez sur l’autre extrémité du disqueSSDM.22230 et remettez en place la vis (M2x3.5) qui fixe le disqueSSDM.22230 à

la carte système. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. Retrait et installation de composants remplaçables par le client (CRU) 67b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre appareil de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usine Dell à l’aide du support de récupération de la base de connaissances sur site de supportDell. Retrait du disqueSSD M.22280 Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disqueSSDM.22280 installé dans le logementSSD un/deux. Les images suivantes indiquent l’emplacement du disqueSSDM.22280 installé dans le logementSSD un/deux et fournissent une représentation visuelle de la procédure de retrait. Figure 28. Retrait du disqueSSD M.22280 Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez la vis (M2x3,5) qui fixe le disqueSSDM.22280 à la carte système.

3. Faites glisser et soulevez le disqueSSDM.22280 hors du logementSSD un/deux de la carte système.

REMARQUE : Le disqueSSD de remplacement n’est pas expédié avec le patin de refroidissementSSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin. 68 Retrait et installation de composants remplaçables par le client (CRU)Installation du disqueSSD M.22280 Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Les disques SSD sont fragiles. Faites particulièrement attention lorsque vous manipulez le disque SSD. À propos de cette tâche REMARQUE : Cette procédure ne s’applique qu’aux ordinateurs équipés d’un disqueSSDM.22280 installé dans le logementSSD un/deux. REMARQUE : Selon la configuration commandée, votre ordinateur peut prendre en charge soit un disqueSSDM.22280 ou un disqueSSDM.22230 dans le logementSSD un/deux. Si vous souhaitez remplacer votre disqueSSDM.22280 par un disqueSSDM.22230, le support de vis du disqueSSD doit être décalé pour s’adapter au disque SSDM.22230. Figure 29. Support de vis du disqueSSD Suivez la procédure décrite dans la section Installation du disqueSSDM.22230 pour installer un disqueSSDM.22230. Les images suivantes indiquent l’emplacement du disqueSSDM.22280 installé dans le logementSSD un/deux et fournissent une représentation visuelle de la procédure d’installation. REMARQUE : Le disqueSSD de remplacement n’est pas expédié avec le patin de refroidissementSSD, qui est un composant remplaçable distinct. Si le patin de refroidissement est endommagé, décollez-le du logement du disqueSSD sur la carte système et remplacez-le par un nouveau patin. Retrait et installation de composants remplaçables par le client (CRU) 69Figure 30. Installation du disqueSSD M.22280 Étapes

1. Alignez l’encoche du disqueSSDM.22280 avec la languette du logementSSD un sur la carte système.

2. Insérez le disqueSSDM.22280 dans la carte système en respectant un angle de 45degrés.

3. Appuyez sur l’autre extrémité du disqueSSDM.22280 et remettez en place la vis (M2x3.5) qui fixe le disqueSSDM.22280 à

la carte système. Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

3. Assurez-vous que le périphérique de stockage est installé correctement (facultatif):

a. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification du périphérique de stockage dans le gestionnaire de périphériques. b. Si vous remplacez un périphérique de stockage qui ne dispose pas d’un système d’exploitation, suivez les étapes décrites dans la section Identification de votre périphérique de stockage dans la configuration du système (BIOS). REMARQUE : Pour installer le système d’exploitation sur votre appareil de stockage, reportez-vous à la rubrique Réinstaller Windows à partir de l’image d’usine Dell à l’aide du support de récupération de la base de connaissances sur site de supportDell. Carte sans fil Retrait de la carte sans fil Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure de retrait. 70 Retrait et installation de composants remplaçables par le client (CRU)Figure 31. Retrait de la carte sans fil Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez la vis (M2x3,5) qui fixe la carte sans fil à la carte système.

3. Soulevez le support de la carte sans fil pour le retirer de cette dernière.

4. Débranchez les câblesSMA de la carte sans fil.

5. Faites glisser la carte sans fil et retirez-la de son logement.

Installation de la carte sans fil Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Pour éviter d’endommager la carte sans fil, ne placez aucun câble sous cette dernière. À propos de cette tâche Les images suivantes indiquent l’emplacement de la carte sans fil et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 71Figure 32. Installation de la carte sans fil Étapes

1. Connectez les câblesSMA à la carte sans fil.

2. Placez le support de la carte sansfil sur cette dernière.

3. Alignez l’encoche de la carte sans fil avec la languette située sur le logement de cette dernière.

4. Insérez la carte sans fil dans son logement en l’inclinant.

5. Remettez en place la vis (M2x3,5) qui fixe la carte sans fil à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Ventilateur inférieur avant du boîtier Retrait du ventilateur inférieur avant du boîtier PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

72 Retrait et installation de composants remplaçables par le client (CRU)À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur inférieur avant du boîtier et fournissent une représentation visuelle de la procédure de retrait. Figure 33. Retrait du ventilateur inférieur avant du boîtier Étapes 1. Faites glisser le loquet de déverrouillage vers sa position de déverrouillage et soulevez le support d’extrémité de la carte graphique pour le retirer du ventilateur inférieur avant du boîtier. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique.

2. Couchez l’ordinateur sur son côté droit.

Retrait et installation de composants remplaçables par le client (CRU) 733. Déconnectez le câble du ventilateur inférieur avant du boîtier de la carte système.

4. Retirez la vis (M3x5) qui fixe le ventilateur inférieur avant du boîtier au boîtier.

5. Poussez la languette pour dégager le ventilateur inférieur avant du boîtier.

6. Faites glisser et soulevez le ventilateur inférieur avant du boîtier pour le retirer du boîtier.

Installation du ventilateur inférieur avant du boîtier PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur inférieur avant du boîtier et fournissent une représentation visuelle de la procédure d’installation. 74 Retrait et installation de composants remplaçables par le client (CRU)Figure 34. Installation du ventilateur inférieur avant du boîtier Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez les languettes situées sur le ventilateur inférieur avant du boîtier avec les logements situés sur le boîtier.

3. Faites glisser et poussez le ventilateur jusqu’à ce que le clip de dégagement se mette en place sur le boîtier.

4. Remettez en place lavis (M3x5) qui fixe le ventilateur inférieur avant du boîtier au boîtier.

5. Branchez le câble du ventilateur inférieur avant du boîtier sur la carte système.

6. Replacez le support d’extrémité de la carte graphique et faites glisser le loquet de déverrouillage en position de verrouillage. REMARQUE : Ignorez cette étape si votre carte graphique n’est pas livrée avec un support d’extrémité de carte graphique. Retrait et installation de composants remplaçables par le client (CRU) 75Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Ventilateur arrière du boîtier Retrait du ventilateur arrière du boîtier PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur arrière du boîtier et fournissent une représentation visuelle de la procédure de retrait. 76 Retrait et installation de composants remplaçables par le client (CRU)Figure 35. Retrait du ventilateur arrière du boîtier Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez le câble du ventilateur arrière du boîtier de la carte système.

3. Retirez la vis (M3x5) qui fixe le ventilateur arrière du boîtier arrière au boîtier.

4. Faites glisser et soulevez le ventilateur arrière du boîtier pour le retirer du boîtier.

Installation du ventilateur arrière du boîtier PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 77À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur arrière du boîtier et fournissent une représentation visuelle de la procédure d’installation. Figure 36. Installation du ventilateur arrière du boîtier Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez le ventilateur arrière du boîtier avec le logement situé sur le boîtier.

3. Remettez en place la vis (M3x5) qui fixe le ventilateur arrière du boîtier au boîtier.

4. Branchez le câble du ventilateur arrière du châssis à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

78 Retrait et installation de composants remplaçables par le client (CRU)Ventilateur haut du châssis Retrait du ventilateur supérieur du châssis Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur supérieur du boîtier et fournissent une représentation visuelle de la procédure de retrait. Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez les câbles du ventilateur supérieur du boîtier de la carte système.

3. Retirez les deuxvis (M3x5) qui fixent le ventilateur supérieur du boîtier au boîtier.

4. Appuyez sur le clip de dégagement du ventilateur supérieur du boîtier.

5. Faites glisser et soulevez le ventilateur supérieur du boîtier hors du boîtier.

Installation du ventilateur haut du châssis À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur supérieur du boîtier et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation de composants remplaçables par le client (CRU) 79Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Alignez et placez le ventilateur supérieur du boîtier sur le boîtier.

3. Connectez les câbles du ventilateur supérieur du boîtier à la carte système.

4. Remettez en place les deuxvis (M3x5) qui fixent le ventilateur supérieur du boîtier au boîtier.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

80 Retrait et installation de composants remplaçables par le client (CRU)Retrait et installation des unités remplaçables sur site (FRU) Les composants remplaçables dans ce chapitre sont des unités remplaçables sur site (FRU). PRÉCAUTION : Les informations contenues dans cette section sur l’installation et le retrait desFRU sont destinées exclusivement aux techniciens de maintenance agréés. PRÉCAUTION : Pour éviter d’endommager le composant ou de perdre des données, assurez-vous que le remplacement des composants remplaçables sur site (FRU) est assuré par un technicien de maintenance agréé. PRÉCAUTION : DellTechnologies recommande que cet ensemble de réparations, si nécessaire, soit effectué par des experts techniques formés en réparation. PRÉCAUTION : Pour rappel, votre garantie ne couvre pas les dommages susceptibles de se produire lors de réparations de composants FRU qui ne sont pas autorisées parDellTechnologies. REMARQUE : En fonction de la configuration que vous avez commandée, les images présentées dans ce document peuvent être différentes de votre ordinateur. Bloc d’alimentation Retrait du bloc d’alimentation PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

REMARQUE : Avant de retirer les câbles, notez la façon dont ils sont acheminés de manière à pouvoir les repositionner correctement après avoir remis en place le bloc d’alimentation. À propos de cette tâche Les images suivantes indiquent l’emplacement du bloc d’alimentation et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 81Figure 37. Retrait du bloc d’alimentation 82 Retrait et installation des unités remplaçables sur site (FRU)Figure 38. Retrait du bloc d’alimentation Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez les câbles du bloc d’alimentation des câbles d’extension du bloc d’alimentation sur le côté droit de l’ordinateur. 3. Veillez à bien noter l’acheminement des câbles lors de leur retrait du bloc d’alimentation par le logement situé sur le côté droit de l’ordinateur.

4. Dégagez les câbles du bloc d’alimentation du clip de fixation.

5. Appuyez sur les clips de dégagement situés sur les connecteurs du bloc d’alimentation, puis déconnectez les câbles du bloc d’alimentation de la carte système. 6. Appuyez sur les clips de dégagement situés sur les connecteurs d’alimentation de la carte graphique, puis déconnectez les câbles d’alimentation de la carte graphique du bloc d’alimentation. 7. Faites glisser le loquet de déverrouillage en position de déverrouillage et soulevez le support de la carte graphique pour le retirer de la carte graphique.

8. Retirez les deux vis (#6-32x1/4") qui fixent le support du bloc d’alimentation au bloc d’alimentation.

9. Faites glisser le capot du bloc d’alimentation du bloc d’alimentation.

10.Retirez les quatre vis (#6-32x1/4») qui fixent le bloc d’alimentation au boîtier. REMARQUE : Le nombre de vis dans le bloc d’alimentation varie en fonction de la configuration commandée.

11. Faites glisser le bloc d’alimentation et ses câbles et soulevez-les pour les dégager du boîtier.

Installation du bloc d’alimentation PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation.

AVERTISSEMENT : Les câbles et ports à l’arrière du bloc d’alimentation disposent d’un code couleur pour indiquer

les différentes tensions d’alimentation. Veillez à brancher le câble au port approprié. Le cas échéant, vous risqueriez d’endommager le bloc d’alimentation et/ou les composants du système. À propos de cette tâche Les images suivantes indiquent l’emplacement du bloc d’alimentation et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 83Figure 39. Installation du bloc d’alimentation 84 Retrait et installation des unités remplaçables sur site (FRU)Figure 40. Installation du bloc d’alimentation Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Faites glisser et placez le bloc d’alimentation sur le boîtier.

3. Alignez les trous de vis situés sur le bloc avec ceux situés sur le boîtier.

4. Replacez les quatre vis (#6-32x1/4") qui fixent le bloc d’alimentation au châssis.

5. Alignez et placez le support du bloc d’alimentation sur bloc d’alimentation.

6. Replacez les deuxvis (#6-32x1/4») qui fixent le support du bloc d’alimentation sur le bâti du bloc d’alimentation.

7. Replacez le support de la carte graphique et faites glisser le loquet de déverrouillage en position de verrouillage.

8. Acheminez les câbles du bloc d’alimentation dans les clips de fixation.

9. Connectez les câbles du bloc d’alimentation à la carte système.

10.Connectez les câbles d’alimentation de la carte graphique au bloc d’alimentation.

11. Mettez l’ordinateur en position relevée.

12. Acheminez les câbles du bloc d’alimentation dans le logement situé sur le côté droit de l’ordinateur.

13. Connectez les câbles du bloc d’alimentation sur les câbles d’extension du bloc d’alimentation sur le côté droit de l’ordinateur. Étapes suivantes

1. Installez le panneau latéral droit.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU) 85Ensemble ventilateur du processeur et dissipateur thermique Retrait de l’assemblage de dissipateur de chaleur et ventilateur de processeur PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage du dissipateur de chaleur et du ventilateur du processeur et fournissent une représentation visuelle de la procédure de retrait. 86 Retrait et installation des unités remplaçables sur site (FRU)Figure 41. Retrait de l’assemblage de dissipateur de chaleur et ventilateur de processeur Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Déconnectez de la carte système le câble du ventilateur du processeur.

3. En suivant l’ordre inverse indiqué, desserrez les quatre vis imperdables qui fixent l’assemblage du dissipateur de chaleur et du ventilateur du processeur à la carte système.

4. Dégagez de la carte système l’assemblage du dissipateur de chaleur et du ventilateur du processeur.

Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage du dissipateur de chaleur et du ventilateur du processeur et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 87Figure 42. Installation de l’assemblage du ventilateur et du dissipateur de chaleur du processeur Étapes

1. Placez l’assemblage du dissipateur de chaleur et du ventilateur du processeur sur le processeur.

2. Alignez les vis imperdables de l’assemblage du dissipateur de chaleur et du ventilateur du processeur avec les trous de vis situés sur la carte système. 3. En suivant l’ordre indiqué, serrez les quatre vis imperdables qui fixent l’assemblage du dissipateur de chaleur et du ventilateur du processeur à la carte système.

4. Connectez le câble du ventilateur du processeur à la carte système.

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Unité de refroidissement liquide du processeur Retrait de l’assemblage de refroidissement liquide du processeur (120mm) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. 88 Retrait et installation des unités remplaçables sur site (FRU)Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

AVERTISSEMENT : Malgré sa protection en plastique, l’assemblage de refroidissement liquide du processeur peut

devenir brûlant au cours du fonctionnement normal de l’ordinateur. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 89Figure 43. Retrait de l’assemblage de refroidissement liquide du processeur Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez la vis (M3x5) qui fixe l’assemblage du radiateur et du ventilateur au boîtier.

3. Déconnectez le câble de l’assemblage du radiateur et du ventilateur de la carte système.

4. Déconnectez les câbles de l’assemblage de refroidissement du processeur de la carte système.

5. Desserrez les quatrevis imperdables qui fixent l’assemblage de refroidissement du processeur à la carte système.

6. Ouvrez le loquet à ressort et faites glisser l’assemblage de refroidissement du processeur et ses câbles hors de la carte système. 90 Retrait et installation des unités remplaçables sur site (FRU)Installation de l’assemblage de refroidissement liquide du processeur (120mm) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Un alignement incorrect de l’assemblage de refroidissement liquide du processeur peut endommager la carte système et le processeur. PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 91Figure 44. Installation de l’assemblage de refroidissement liquide du processeur Étapes 1. Alignez le trou de vis de l’assemblage du radiateur et du ventilateur sur celui du boîtier et assurez-vous que le loquet à ressort est verrouillé. REMARQUE : Assurez-vous que les tuyaux sont orientés vers l’avant de l’ordinateur.

2. Remettez en place les vis (M3x5) qui fixent l’assemblage du radiateur et du ventilateur au boîtier.

3. Connectez le câble de l’assemblage du radiateur et du ventilateur à la carte système.

4. Alignez les trous de vis de l’assemblage de refroidissement du processeur avec ceux de la carte système.

5. Dans l’ordre séquentiel, serrez les quatrevis imperdables qui fixent le l’assemblage de refroidissement du processeur à la carte système.

6. Connectez les câbles de l’assemblage de refroidissement du processeur à la carte système.

92 Retrait et installation des unités remplaçables sur site (FRU)Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section après une intervention à l’intérieur de votre ordinateur.

Retrait de l’assemblage de refroidissement liquide du processeur (240mm) PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

AVERTISSEMENT : Malgré sa protection en plastique, l’assemblage de refroidissement liquide du processeur peut

devenir brûlant au cours du fonctionnement normal de l’ordinateur. Laissez-le refroidir avant de le manipuler. PRÉCAUTION : Pour assurer un refroidissement maximal du processeur, ne touchez pas les zones de transfert de chaleur du dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 93Figure 45. Retrait de l’assemblage de refroidissement liquide du processeur Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Retirez les deuxvis (M3x5) qui fixent l’assemblage du radiateur et du ventilateur au boîtier.

3. Déconnectez le câble de l’assemblage du radiateur et du ventilateur de la carte système.

4. Déconnectez les câbles de l’assemblage de refroidissement du processeur de la carte système.

5. Desserrez les quatrevis imperdables qui fixent l’assemblage de refroidissement du processeur à la carte système.

6. Ouvrez le loquet à ressort et faites glisser l’assemblage de refroidissement du processeur et ses câbles hors de la carte système. Installation de l’assemblage de refroidissement liquide du processeur (240mm) PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. PRÉCAUTION : Un alignement incorrect de l’assemblage de refroidissement liquide du processeur peut endommager la carte système et le processeur. 94 Retrait et installation des unités remplaçables sur site (FRU)PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. À propos de cette tâche Les images suivantes indiquent l’emplacement de l’assemblage de refroidissement liquide du processeur et fournissent une représentation visuelle de la procédure d’installation. Figure 46. Installation de l’assemblage de refroidissement liquide du processeur Étapes 1. Alignez le trou de vis de l’assemblage du radiateur et du ventilateur sur celui du boîtier et assurez-vous que le loquet à ressort est verrouillé. REMARQUE : Assurez-vous que les tuyaux sont orientés vers l’avant de l’ordinateur.

2. Remettez en place les deuxvis (M3x5) qui fixent l’assemblage du radiateur et du ventilateur au boîtier.

3. Connectez le câble de l’assemblage du radiateur et du ventilateur à la carte système.

4. Alignez les trous de vis de l’assemblage de refroidissement du processeur avec ceux de la carte système.

5. Dans l’ordre séquentiel, serrez les quatrevis imperdables qui fixent le l’assemblage de refroidissement du processeur à la carte système.

6. Connectez les câbles de l’assemblage de refroidissement du processeur à la carte système.

1. Installez le panneau latéral gauche.

Retrait et installation des unités remplaçables sur site (FRU) 952. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur. Ventilateur de l’assemblage de refroidissement liquide Retirer le ventilateur de l’assemblage de refroidissement liquide PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur de l’assemblage de refroidissement liquide et fournissent une représentation visuelle de la procédure de retrait. 96 Retrait et installation des unités remplaçables sur site (FRU)Figure 47. Retirer le ventilateur de l’assemblage de refroidissement liquide Étapes 1. Retirez les quatrevis (nº6-32x1/4") qui fixent le ventilateur gauche de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 2. Soulevez le ventilateur gauche de l’assemblage de refroidissement liquide pour le retirer de l’assemblage de refroidissement liquide. 3. Retirez les quatrevis (nº6-32x1/4") qui fixent le ventilateur droit de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 4. Soulevez le ventilateur droit de l’assemblage de refroidissement liquide pour le retirer de l’assemblage de refroidissement liquide. Installation du ventilateur de l’assemblage de refroidissement liquide PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Retrait et installation des unités remplaçables sur site (FRU) 97Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du ventilateur de l’assemblage de refroidissement liquide et fournissent une représentation visuelle de la procédure d’installation. Figure 48. Installation du ventilateur de l’assemblage de refroidissement liquide Étapes 1. Alignez et placez le ventilateur gauche de l’assemblage de refroidissement par liquide sur l’assemblage de refroidissement liquide. 2. Remettez en place les quatrevis (nº6-32x1/4") qui fixent le ventilateur gauche de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 3. Alignez et placez le ventilateur droit de l’assemblage de refroidissement liquide hors de l’assemblage de refroidissement liquide. 4. Remettez en place les quatrevis (nº6-32x1/4") qui fixent le ventilateur droit de l’assemblage de refroidissement liquide à l’assemblage de refroidissement liquide. 98 Retrait et installation des unités remplaçables sur site (FRU)Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Processeur Retrait du processeur PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, le cas échéant. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure de retrait. Retrait et installation des unités remplaçables sur site (FRU) 99Figure 49. Retrait du processeur Étapes

1. Abaissez le levier de dégagement, puis écartez-le du processeur pour le dégager de la languette.

2. Déployez complètement le levier de dégagement et ouvrez le cache du processeur.

3. Soulevez le processeur pour le dégager de son socket.

Installation du processeur PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du processeur et fournissent une représentation visuelle de la procédure d’installation. 100 Retrait et installation des unités remplaçables sur site (FRU)Figure 50. Installation du processeur Étapes 1. Vérifiez que le levier de dégagement du socket du processeur est entièrement déployé et que le cache du processeur est entièrement ouvert. PRÉCAUTION : Positionnez le processeur correctement dans son socket afin d’éviter de l’endommager irrémédiablement.

2. Alignez le coin de la broche1 du processeur avec le coin de la broche1 de son socket, puis insérez le processeur.

PRÉCAUTION : Vérifiez que l’encoche du cache du processeur est bien positionnée sous l’ergot d’alignement.

3. Une fois le processeur installé dans son socket, rabattez son cache.

4. Abaissez le levier de dégagement et positionnez-le sous la languette du cache du processeur.

Étapes suivantes 1. Installez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, selon le cas de figure.

2. Installez le panneau latéral gauche.

3. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Retrait et installation des unités remplaçables sur site (FRU) 101CâbleSMA Retrait du câbleSMA PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

2. Retirez le panneau latéral gauche.

3. Retirez la carte graphique simple.

4. Retirez la carte sans fil.

À propos de cette tâche Les images suivantes indiquent l’emplacement d’un câbleSMA et fournissent une représentation visuelle de la procédure de retrait. Figure 51. Retrait du câbleSMA 102 Retrait et installation des unités remplaçables sur site (FRU)Figure 52. Retrait du câbleSMA Étapes

1. Retirez la rondelle et les écrous qui fixent le connecteur du câbleSMA au boîtier.

2. Acheminez l’assemblage du câbleSMA dans le logement situé sur l’E/S arrière.

3. Retirez le câbleSMA du clip de fixation situé sur la carte système.

4. Retirez le routage du câbleSMA du logementPCIex16.

5. Soulevez le connecteur du câbleSMA pour le dégager du boîtier.

Retrait et installation des unités remplaçables sur site (FRU) 103Installation du câbleSMA PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche Les images suivantes indiquent l’emplacement du câbleSMA et fournissent une représentation visuelle de la procédure d’installation. Figure 53. Installation du câbleSMA 104 Retrait et installation des unités remplaçables sur site (FRU)Figure 54. Installation du câbleSMA Étapes

1. Alignez et placez le connecteur du câbleSMA sur le boîtier.

2. Acheminez le câbleSMA sous le logement PCIex16.

3. Insérez le câbleSMA dans le clip de fixation situé sur la carte système.

4. Acheminez l’assemblage du câbleSMA dans le logement situé sur l’E/S arrière.

5. Replacez la rondelle et les écrous qui fixent le connecteur du câbleSMA au boîtier.

2. Installez la carte graphique simple.

3. Installez le panneau latéral gauche.

4. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Dissipateur de chaleur du régulateur de tension Retrait du dissipateur de chaleur du régulateur de tension PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : Le dissipateur de chaleur se met à chauffer au cours d’un fonctionnement normal. Laissez-le refroidir avant de le manipuler. Retrait et installation des unités remplaçables sur site (FRU) 105PRÉCAUTION : Si vous remplacez le processeur ou le dissipateur de chaleur, utilisez la pâte thermique fournie dans le kit pour garantir une conductivité thermique optimale. REMARQUE : Ne touchez pas les zones de transfert de chaleur sur le dissipateur de chaleur. La graisse sur les doigts peut réduire les capacités de transfert de chaleur de la graisse thermoconductible. REMARQUE : Les dissipateurs de chaleur du régulateur de tension (2) sont livrés en tant qu’unités séparées et ne sont pas livrés avec la nouvelle carte système. Déplacez les dissipateurs de chaleur du régulateur de tension (2) de l’ancienne carte système à la nouvelle carte système.

2. Retirez le panneau latéral gauche.

À propos de cette tâche Les images suivantes indiquent l’emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure de retrait. Figure 55. Retrait du dissipateur de chaleur du régulateur de tension 106 Retrait et installation des unités remplaçables sur site (FRU)Figure 56. Retrait du dissipateur de chaleur du régulateur de tension Étapes

1. Couchez l’ordinateur sur son côté droit.

2. Desserrez les vis imperdables de fixation du dissipateur de chaleur du régulateur de tension à la carte système.

3. Répétez le même processus pour l’autre dissipateur de chaleur du régulateur de tension.

4. Soulevez les dissipateurs de chaleur du régulateur de tension (2) pour les retirer de la carte système.

Installation du dissipateur de chaleur du régulateur de tension PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. REMARQUE : Avant d’installer le nouveau dissipateur de chaleur du régulateur de tension, assurez-vous de retirer le film de protection du tampon thermique. À propos de cette tâche Les images suivantes indiquent l’emplacement du dissipateur de chaleur du régulateur de tension et fournissent une représentation visuelle de la procédure d’installation. Retrait et installation des unités remplaçables sur site (FRU) 107Figure 57. Installation du dissipateur de chaleur du régulateur de tension Figure 58. Installation du dissipateur de chaleur du régulateur de tension Étapes

1. Alignez les vis imperdables du dissipateur de chaleur sur les trous de vis situés sur la carte système.

2. Serrez les deuxvis imperdables qui fixent le dissipateur de chaleur du régulateur de tension sur la carte système.

3. Répétez la même procédure avec l’autre dissipateur de chaleur du régulateur de tension.

108 Retrait et installation des unités remplaçables sur site (FRU)Étapes suivantes

1. Installez le panneau latéral gauche.

2. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

Carte système Retrait de la carte système PRÉCAUTION : Les informations contenues dans cette section retrait sont destinées exclusivement aux techniciens de maintenance agréés. Prérequis

1. Suivez la procédure décrite dans la section Avant d’intervenir à l’intérieur de votre ordinateur.

REMARQUE : L’étiquette de service de votre ordinateur est indiqué sur la carte système. Après avoir remis en place la carte système, vous devez saisir l’étiquette de service dans le programme de configuration du BIOS. REMARQUE : Le remplacement de la carte système supprime toutes modifications apportées au BIOS à l’aide du programme de configuration du BIOS. Vous devez apporter les modifications appropriées à nouveau après la remise en place de la carte système. REMARQUE : Avant de déconnecter les câbles de la carte système, notez l’emplacement des connecteurs afin de replacer les câbles correctement lorsque vous réinstallerez la carte système.

2. Retirez le panneau latéral gauche.

3. Retirez le panneau latéral droit.

4. Retirez le panneau avant.

5. Retirez le module de mémoire.

6. Retirez la carte graphique simple.

7. Retirez le disqueSSDM.22230 ou le disqueSSDM.22280 dans le logementSSD un ou deux, selon le cas.

8. Retirez la carte sans fil.

9. Retirez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, le cas échéant. 10.Retirez le processeur.

11. Retirez le dissipateur de chaleur du régulateur de tension.

À propos de cette tâche L’image suivante montre les connecteurs de la carte système. Retrait et installation des unités remplaçables sur site (FRU) 109Figure 59. Connecteurs de la carte système

Pile bouton 2. Connecteur du ventilateur inférieur avant du boîtier (FRONT_SYS2)

3. Connecteur de lecteurSATA 6Gbit/s (HDD1) 4. Connecteur de lecteurSATA 6Gbit/s (HDD2)

5. Connecteur de bloc d’alimentation (ATX1) 6. Emplacement du disqueSSD (M.2PCIe SSD-2)

7. Emplacement du disqueSSD (M.2PCIe SSD-1) 8. Emplacement de module de mémoire, DIMM1

9. Emplacement de module de mémoire, DIMM2 10. Socket du processeur

11. Logement de la carte PCIExpressx16 mécanique/x16

12. Logement de la carte PCI-Expressx4 (SLOT3)

13. Logement PCI-Expressx4 (SLOT2) 14. Connecteur du ventilateur arrière du boîtier (FAN SYS1)

15. Connecteur LED du ventilateur arrière du boîtier (LED FAN

16. Connecteur du ventilateur de la pompe à refroidissement

liquide (FAN PUMP) 110 Retrait et installation des unités remplaçables sur site (FRU)17. Connecteur LED de la pompe à refroidissement liquide 18. Connecteur n°1 du ventilateur supérieur du boîtier (FAN_SYS4)

19. Connecteur de bloc d’alimentation (ATX3) 20.Connecteur d’alimentation (ATX2)

21. Connecteur du ventilateur de refroidissement par air

(processeur du ventilateur) 22.Connecteur n°2 du ventilateur supérieur du boîtier (FAN_SYS5) 23.Connecteur d’alimentation SATA (SATA PWR) 24.Logement de la carte sans fil 25.Câble du panneau avant des E/S Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure de retrait. Figure 60. Retrait de la carte système Retrait et installation des unités remplaçables sur site (FRU) 111Figure 61. Retrait de la carte système Étapes

1. Déconnectez de la carte système le câble de données du disque dur.

2. Déconnectez les câbles d’alimentation de la carte système.

3. Déconnectez les câbles d’alimentation de la carte système de la carte système.

4. Déconnectez le câble d’alimentation du ventilateur arrière du boîtier de la carte système.

5. Déconnectez le câble d’alimentation SATA de la carte système.

6. Déconnectez tous les câbles connectés à la carte système.

REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système. Pour obtenir des informations sur les connecteurs situés sur la carte système, reportez-vous à la section «Composants de la carte système». REMARQUE : Avant de les retirer, prenez note de la façon dont les câbles sont acheminés de manière à pouvoir les réacheminer correctement après avoir remis en place la carte système.

6-32x1/4") qui fixent la carte système aux entretoises du boîtier.

8. Retirez la vis (#6-32x1/4") qui fixe le support d’E/S avant au châssis, puis retirez le support d’E/S avant.

9. Tenez le bord de la carte système où se trouvent les ports d’E/S avant.

10.Tenez le bord de la carte système où se trouvent les ports arrière.

11. Soulevez la carte système en l’inclinant, puis retirez-la du boîtier.

Installation de la carte système PRÉCAUTION : Les informations contenues dans cette section installation sont destinées exclusivement aux techniciens de maintenance agréés. 112 Retrait et installation des unités remplaçables sur site (FRU)Prérequis Si vous remplacez un composant, retirez le composant existant avant d’exécuter la procédure d’installation. À propos de cette tâche L’image suivante montre les connecteurs de la carte système. Figure 62. Composants de la carte système

Pile bouton 2. Connecteur du ventilateur inférieur avant du boîtier (FRONT_SYS2)

3. Connecteur de lecteurSATA 6Gbit/s (HDD1) 4. Connecteur de lecteurSATA 6Gbit/s (HDD2)

5. Connecteur de bloc d’alimentation (ATX1) 6. Emplacement du disqueSSD (M.2PCIe SSD-2)

7. Emplacement du disqueSSD (M.2PCIe SSD-1) 8. Emplacement de module de mémoire, DIMM1

Retrait et installation des unités remplaçables sur site (FRU) 1139. Emplacement de module de mémoire, DIMM2 10. Socket du processeur

11. Logement de la carte PCIExpressx16 mécanique/x16

12. Logement de la carte PCI-Expressx4 (SLOT3)

13. Logement PCI-Expressx4 (SLOT2) 14. Connecteur du ventilateur arrière du boîtier (FAN SYS1)

15. Connecteur LED du ventilateur arrière du boîtier (LED FAN

16. Connecteur du ventilateur de la pompe à refroidissement

17. Connecteur LED de la pompe à refroidissement liquide 18. Connecteur n°1 du ventilateur supérieur du boîtier

19. Connecteur de bloc d’alimentation (ATX3) 20.Connecteur d’alimentation (ATX2)

21. Connecteur du ventilateur de refroidissement par air

(processeur du ventilateur) 22.Connecteur n°2 du ventilateur supérieur du boîtier (FAN_SYS5) 23.Connecteur d’alimentation SATA (SATA PWR) 24.Logement de la carte sans fil 25.Câble du panneau avant des E/S Les images suivantes indiquent l’emplacement de la carte système et fournissent une représentation visuelle de la procédure d’installation. Figure 63. Installation de la carte système 114 Retrait et installation des unités remplaçables sur site (FRU)Figure 64. Installation de la carte système Étapes 1. Faites glisser les ports d’E/S avant situés sur la carte système dans les emplacements d’E/S avant prévues sur le châssis, puis alignez les trous de vis de la carte système avec ceux situés sur le châssis.

2. Alignez la carte système avec les entretoises du châssis.

3. Alignez le support d’E/S avant sur les ports d’E/S avant et placez le support sur le boîtier.

4. Replacez la vis (#6-32x1/4") qui fixe le support d’E/S avant au châssis.

5. Remettez en place les neufvis (n

°6-32x1/4") qui fixent l’assemblage de la carte système aux entretoises du boîtier.

6. Acheminez et reconnectez tous les câbles que vous avez déconnectés de la carte système.

7. Connectez le câble d’alimentation SATA à la carte système.

8. Connectez le câble d’alimentation du ventilateur arrière du boîtier sur la carte système.

9. Connectez le câble d’alimentation de la carte système sur la carte système.

10.Connectez les câbles d’alimentation du processeur sur la carte système.

11. Connectez les câbles de données du disque dur sur la carte système.

1. Installez le dissipateur de chaleur du régulateur de tension.

2. Installez le processeur.

3. Installez l’assemblage de refroidissement liquide du processeur ou l’assemblage du dissipateur de chaleur et du ventilateur du processeur, selon le cas de figure.

4. Installez la cartesans fil.

Retrait et installation des unités remplaçables sur site (FRU) 1155. Installez le disqueSSDM.22230 ou le disqueSSD2280 dans le logementSSD un ou deux, selon le cas.

6. Installez la carte graphique simple.

7. Installez le module de mémoire.

8. Installez le panneau avant.

9. Installez le panneau latéral droit.

10.Installez le panneau latéral gauche.

11. Suivez la procédure décrite dans la section Après une intervention à l’intérieur de votre ordinateur.

116 Retrait et installation des unités remplaçables sur site (FRU)AlienwareCommandCenter AlienwareCommandCenter (AWCC) offre une interface unique pour personnaliser et améliorer l’expérience de gaming. Le tableau de bordAWCC affiche les derniers jeux joués ou ajoutés et fournit des informations spécifiques au jeu, des thèmes, des profils et l’accès aux paramètres de l’ordinateur. Vous pouvez accéder rapidement aux paramètres tels que les profils et thèmes spécifiques au jeu, l’éclairage, les macros et l’audio qui sont d’une importance cruciale dans l’expérience de gaming. AWCC prend en charge également AlienFX2.0 . AlienFX vous permet de créer, d’assigner et de partager des cartes d’éclairage spécifiques au jeu pour améliorer l’expérience de gaming. Elle permet également de créer vos propres effets lumineux et de les appliquer à l’ordinateur ou aux périphériques qui y sont connectés. AWCC intègre des Commandes Périphériques pour assurer une expérience unifiée et la possibilité de lier ces paramètres à votre ordinateur ou votre jeu. Cet ordinateur est équipé des zones d’éclairageAlienFX suivantes: ● Bouton d’alimentation visage d’Alien ● Panneau - anneau ● Pompe du refroidissement liquide (uniquement sur certaines configurations) ● Ventilateur (uniquement sur certaines configurations) REMARQUE : Des informations concernant l’emplacement des zones d’éclairageAlienFX de votre ordinateur sont disponibles sur AWCC. AWCC offre les options suivantes: ● FX: créer et gérer les zonesAlienFX. ● Fusion: elle comprend la possibilité d’ajuster les fonctionnalités de gestion de l’alimentation, du son et de la température spécifiques au jeu. ● Gestion des périphériques: elle permet aux périphériques d’apparaître et d’être gérés dans AlienwareCommandCenter. Prend en charge les principaux paramètres périphériques et s’associe à d’autres fonctions telles que les profils, les macros, AlienFX et la bibliothèque de jeux. AWCC prend également en charge la gestion du son, le contrôle de la température, le processeur, le processeur graphique et la surveillance de la mémoire (RAM). Pour plus d’informations sur AWCC, reportez-vous à l’aide en ligne d’AlienwareCommandCenter ou à l’article de la base de connaissances sur le site du supportDell. AlienwareCommandCenter 117Logiciel Ce chapitre répertorie les systèmes d’exploitation pris en charge, ainsi que les instructions pour installer les pilotes. Système d’exploitation Votre ordinateur AlienwareAuroraR16 prend en charge les systèmes d’exploitation suivants: ● Windows11Professionnel 64bits ● Windows11 Famille 64bits Pilotes et téléchargements Pour dépanner, télécharger ou installer des pilotes, il est recommandé de lire l’article de la base de connaissancesDell000123347 intitulé «Forum aux questions Pilotes et téléchargements». 118 Logicielconfiguration du BIOS PRÉCAUTION : Sauf si vous êtes un utilisateur expert, ne modifiez pas les paramètres de configuration du BIOS. Certaines modifications peuvent empêcher l’ordinateur de fonctionner correctement. REMARQUE : Selon votre ordinateur et les appareils installés, les éléments répertoriés dans cette section n’apparaîtront pas forcément tels quels dans votre configuration. REMARQUE : Avant d’effectuer des modifications dans la configuration du BIOS, notez les paramètres d’origine afin de pouvoir vous y reporter ultérieurement. Vous pouvez modifier la configuration du BIOS pour les objectifs suivants: ● Renseignez-vous sur le matériel installé sur votre ordinateur, par exemple la quantité deRAM et la taille du périphérique de stockage. ● Modifier les informations de configuration du système. ● Définir ou modifier une option sélectionnable par l’utilisateur, par exemple le mot de passe utilisateur, le type de disque dur installé, l’activation ou la désactivation de périphériques de base. Accès au programme de configuration BIOS À propos de cette tâche Allumez ou redémarrez votre ordinateur, puis appuyez immédiatement sur la touche F2. Touches de navigation REMARQUE : Pour la plupart des options de Configuration du système, les modifications que vous apportez sont enregistrées mais ne sont appliquées qu’au redémarrage de l’ordinateur. Tableau 22. Touches de navigation Touches Navigation Flèche du haut Permet de revenir au champ précédent. Flèche du bas Permet de passer au champ suivant. Entrée Choisit une valeur dans le champ sélectionné (si applicable) ou permet de suivre le lien affiché dans le champ. Barre d’espacement Permet d’étendre ou de réduire la liste déroulante, le cas échéant. Onglet Passe au champ suivant. REMARQUE : Pour l’interface utilisateur graphique standard uniquement. Échap Permet de revenir à la page précédente jusqu’à ce que l’écran principal s’affiche. Si vous appuyez sur «Echap» dans l’écran principal, un message vous invitant à enregistrer les modifications non enregistrées et à redémarrer l’ordinateur s’affiche. Menu Démarrage ponctuel (F12) Pour entrer dans le menu Démarrage ponctuel, allumez votre ordinateur, puis appuyez immédiatement sur la toucheF12. REMARQUE : Il est recommandé d’éteindre l’ordinateur s’il est sous tension. configuration du BIOS 119Le menu Démarrage ponctuel(F12) affiche les périphériques à partir desquels vous pouvez démarrer, ainsi que l’option de diagnostic. Les options du menu de démarrage sont les suivantes: ● Disque amovible (si disponible) ● UnitéSTXXXX (si disponible) REMARQUE : XXX correspond au numéro de disque SATA. ● Lecteur optique (si disponible) ● Disque dur SATA (si disponible) ● Diagnostics L’écran de séquence de démarrage affiche également l’option d’accès la configuration du système. Options de configuration du système REMARQUE : Selon votre ordinateur et les périphériques installés, les éléments répertoriés dans la présente section n’apparaîtront pas forcément tels quels dans votre configuration. Tableau 23. Options de configuration du système – menu principal Principal Heure système Ce champ affiche l’heure actuelle au format hh:mm:ss. Date du système Affiche la date actuelle au format jj/mm/aaaa. Version du BIOS Affiche le numéro de version du BIOS. Nom du produit Indique le nom du produit. Par défaut: AlienwareAuroraR16 Numéro de série Affiche le numéro de série de l’ordinateur. Numéro d’inventaire Ce champ affiche le numéro d’inventaire de l’ordinateur. Type de processeur Affiche le type du processeur. Vitesse du processeur Affiche la vitesse du processeur. CPU ID Affiche le code d’identification du processeur. Cache du CPU Cache L1 Affiche la taille du cache L1 du processeur. Cache L2 Affiche la taille du cache L2 du processeur. Cache L3 Affiche la taille du cache L3 du processeur. Carte graphique séparée1 Affiche la carte graphique séparée principale de votre ordinateur. Premier disque dur Permet de configurer le premier disque dur. M.2 PCIe SSD-1 Active ou désactive le disque SSD-0/1 PCIeM.2. Mémoire système Affiche la quantité totale de mémoire installée. Vitesse de la mémoire Affiche la vitesse de la mémoire. Tableau 24. Options de configuration du système – menu Avancé Avancé Intel(R)SpeedStep Intel(R)SpeedStep Active ou désactive Intel(R)SpeedStep. Par défaut: activé Technologie IntelSpeedShift 120 configuration du BIOSTableau 24. Options de configuration du système – menu Avancé(suite) Avancé Technologie IntelSpeedShift Active ou désactive la technologie Intel Speed Shift. Par défaut: activé HyperThread Control (commande HyperThread) HyperThread Control (commande HyperThread) Active ou désactive le contrôle HyperThread. Par défaut: activé Prise en charge Multiple-Core: Prise en charge Multiple-Core: Permet de configurer la prise en charge Multiple-Core. Par défaut: Tous Plusieurs cœurs Atom Plusieurs cœurs Atom Permet de configurer plusieurs cœurs Atom. Par défaut: Tous Trusted Execution Trusted Execution Permet d’activer ou de désactiver Trusted Execution. Par défaut: désactivé Carte NIC intégrée Carte NIC intégrée Permet d’activer ou de désactiver la carte NIC intégrée. Par défaut: activé OpérationSATA/NVME Mode d’exploitationSATA/NVME Permet de configurer le mode d’exploitation du contrôleur d’appareil de stockage intégré. Par défaut: RAID activé Activer l’audio Vous permet d’activer ou de désactiver le mode audio. Microphone Vous permet d’activer ou de désactiver le microphone. Registre d’adresses de base (BAR) redimensionnable PCIe Registre d’adresses de base (BAR) redimensionnable PCIe Permet d’activer ou de désactiver la fonction BAR (Resizable Base Address Register). Par défaut: désactivé Prise en charge du HTTPIPv4 Prise en charge du HTTPIPv4 Permet d’activer ou de désactiver la prise en charge du HTTPIPv4. Par défaut: désactivé Prise en charge du HTTPIPv6 Prise en charge du HTTPIPv6 Permet d’activer ou de désactiver la prise en charge du HTTPIPv6. Par défaut: désactivé Configuration USB Front USB Ports Permet d’activer ou de désactiver les ports USB avant. Par défaut: activé Rear USB Ports Permet d’activer ou de désactiver les ports USB arrière. Par défaut: activé configuration du BIOS 121Tableau 24. Options de configuration du système – menu Avancé(suite) Avancé Options d’alimentation Restauration de l’alimentation Détermine l’action que l’ordinateur effectue lorsque l’alimentation est rétablie. Par défaut: hors tension Contrôle de la veille profonde Permet de définir les contrôles lorsque la fonction Veille profonde est activée. Par défaut: activé en mode S4 et S5 USBPowerShare en étatS4/S5 Permet de charger des périphériques externes. Par défaut: désactivé État de l’USBPowerShare en mode veille Cette option permet d’activer la sortie de veille du système par les périphériques USB. Par défaut: normal Mise sous tension automatique Permet d’activer ou désactiver le mode de mise en route automatique. Par défaut: désactivé Mode de mise sous tension automatique Permet de mettre sous tension automatiquement l’ordinateur chaque jour ou à une date prédéfinie. Cette option ne peut être configurée que si le mode de mise en route automatique est défini comme Activé tous les jours ou Jour sélectionné. Par défaut: jour sélectionné Date de mise sous tension automatique Permet de définir la date à laquelle l’ordinateur doit être mis sous tension automatiquement. Cette option ne peut être configurée que si le mode Mise sous tension automatique est défini sur Activé 1à31. Par défaut: 15 Heure de mise sous tension automatique Permet de définir l’heure à laquelle l’ordinateur doit être mis sous tension automatiquement. Cette option ne peut être configurée que si le mode Auto Power On (Mise sous tension automatique) est défini sur Enabled hh:mm:ss (Activé hh:mm:ss). Par défaut: 12:30:30 Touche de verrouillage numérique Permet de définir l’état de la touche de verrouillage numérique au cours de l’amorçage sur On (activée) ou Off (désactivée). Par défaut: activé Options de performances Overclocking Feature (fonction de surcadençage) Permet d’activer ou de désactiver la fonctionnalité de surcadençage. Par défaut: désactivé Mémoire XMP Permet de configurer la mémoire XMP. Par défaut: désactivé Maintenance Suppression des données au prochain démarrage Lorsque cette option est activée, le BIOS programme un cycle de nettoyage des données pour tous les appareils de stockage qui sont connectés à la carte système lors du prochain redémarrage. Par défaut: désactivé 122 configuration du BIOSTableau 24. Options de configuration du système – menu Avancé(suite) Avancé Restauration du BIOS à partir du disque dur Permet à l’ordinateur, dans certains cas où le BIOS est endommagé, de récupérer à partir d’un fichier de restauration situé sur son disque dur principal ou sur une clé USB externe. REMARQUE : La récupération du BIOS à partir du disque dur n’est pas disponible pour les disques à autochiffrement (SED). Par défaut: activé Récupération automatique du BIOS Lorsque la récupération automatique est activée, elle est effectuée en cas d’échec de vérification d’intégrité du BIOS et de présence d’une image de récupération sur le disque dur. REMARQUE : La récupération automatique du BIOS n’est pas possible à partir d’autres supports. Par défaut: activé Résolution système SupportAssist Permet de contrôler le flux d’amorçage automatique pour la console SupportAssistSystemResolution, ainsi que pour l’outil de récupération du système d’exploitationDell. Valeur par défaut: 2 Seuil de récupération automatique du système d’exploitation Permet de configurer le seuil de récupération automatique du système d’exploitation. Valeur par défaut: 2 SupportAssist OS Recovery Permet d’activer et de désactiver SupportAssist OS Recovery. Par défaut: activé Tableau 25. Options de configuration du système: menu Sécurité Sécurité État du verrouillage du programme de configuration Affiche l’état de la configuration du déverrouillage. État du mot de passe administrateur Indique si le mot de passe administrateur est défini. Par défaut: non défini État du mot de passe système Indique si le mot de passe système est défini. Par défaut: non défini Mot de passe administrateur Permet à l’utilisateur de définir, modifier ou supprimer le mot de passe administrateur. Mot de passe système Permet de définir, de modifier ou de supprimer le mot de passe système. Modification de mot de passe Permet d’activer ou de désactiver la modification du mot de passe sur l’ordinateur. Par défaut: autorisé Absolute Permet d’activer ou de désactiver l’interface du moduleBIOS du service de module AbsolutePersistence (en option) d’AbsoluteSoftware. Par défaut: activé TPM micrologiciel Affiche l’état du TPM du firmware. Par défaut: activé Dispositif de dérivation PPI pour commandes effacées Permet d’activer ou de désactiver l’interfacePPI (Physical Presence Interface) du moduleTPM. Lorsque cette option configuration du BIOS 123Tableau 25. Options de configuration du système: menu Sécurité(suite) Sécurité est activée, ce paramètre permet au système d’exploitation d’ignorer les invites utilisateur de la PPI du BIOS lors de l’émission de la commande d’effacement. Les changements de ce paramètre prennent effet immédiatement. Par défaut: désactivé Mises à jour des capsules UEFI Permet d’activer ou de désactiver les mises à jour du BIOS au moyen des packages de mises à jour des capsules UEFI. Par défaut: activé WindowsSMM Security Mitigations Table (WSMT) Active ou désactive les protections de la réduction des risques de sécuritéSMM Windows. Par défaut: désactivé Active la protectionDMA avant démarrage Active ou désactive la protection DMA avant démarrage. Par défaut: activé Active le supportDMA du noyau du système d’exploitation Active ou désactive le supportDMA du noyau du système d’exploitation. Par défaut: activé Secure Boot Secure Boot Active Secure Boot à l’aide du logiciel de démarrage validé uniquement. Par défaut: désactivé Mode Secure Boot Modifie le comportement de Secure Boot pour permettre une évaluation ou application des signatures des pilotes UEFI. Le Mode déployé devrait être sélectionné pour le fonctionnement normal de SecureBoot. Par défaut: mode déployé Gestion des clés experte Mode personnalisé Permet d’activer ou de désactiver le mode personnalisé. Lorsqu’il est activé, il permet de modifier les clés de sécurité PK, KEK, db et dbx des bases de données. Par défaut: désactivé Active MicrosoftUEFICA Vous permet d’activer ou de désactiver MicrosoftUEFICA. Par défaut: activé

dbx Réinitialiser toutes les clés Supprimer toutes les clés Permet de sélectionner une base de données de clés. ● Supprimer toutes les clés: supprime la clé sélectionnée. ● Réinitialiser toutes les clés: rétablit les valeurs par défaut des quatre clés. Tableau 26. Options de configuration du système – menu Amorçage Amorçage Option de liste de démarrage Affiche les périphériques de démarrage disponibles. Par défaut: UEFI 124 configuration du BIOSTableau 26. Options de configuration du système – menu Amorçage(suite) Amorçage Ajout d’une option de démarrage à l’explorateur de fichiers Permet de définir le chemin de démarrage dans la liste des options de démarrage. Suppression d’un chemin à l’option de démarrage Permet de supprimer le chemin de démarrage dans la liste des options de démarrage. Priorités des options d’amorçage Affiche les périphériques de démarrage disponibles. Option d’amorçage nº1 Affiche le premier périphérique d’amorçage. Valeur par défaut: Gestionnaire de démarrage de Windows. Option d’amorçage nº2 Affiche le deuxième périphérique d’amorçage. Par défaut: carteNIC intégrée (IPv4PXE) Option d’amorçage nº3 Affiche le troisième périphérique d’amorçage. Par défaut: carteNIC intégrée (IPv6PXE) Tableau 27. Options de configuration du système – menu Quitter Enregistrer et quitter Enregistrer les modifications et réinitialiser Cette option permet de quitter la configuration du système et d’enregistrer les modifications. Annuler les modifications et réinitialiser Cette option permet de quitter la configuration du système et de charger les valeurs précédentes de toutes les options de configuration du système. Rétablir les paramètres par défaut Permet de charger les valeurs par défaut de toutes les options de configuration du système. Ignorer les modifications Permet de quitter les modifications. Enregistrer les modifications Permet d’enregistrer les modifications apportées. Mise à jour du BIOS Mise à jour du BIOS dans Windows Étapes

1. Accédez au site de supportDell.

2. Cliquez sur Support produits. Dans le champ Rechercher dans le support, saisissez l’étiquette de service de votre ordinateur et cliquez sur Rechercher. REMARQUE : Si vous ne connaissez pas l’étiquette de service, utilisez la fonctionnalité de SupportAssist pour identifier automatiquement votre ordinateur. Vous pouvez également utiliser l’ID de produit ou rechercher manuellement le modèle de votre ordinateur.

3. Cliquez sur Pilotes et téléchargements. Développez Rechercher des pilotes.

4. Sélectionnez le système d’exploitation installé sur votre ordinateur.

5. Dans la liste déroulante Catégorie , sélectionnez BIOS.

6. Sélectionnez la version BIOS la plus récente et cliquez sur Télécharger pour télécharger le fichier BIOS de votre ordinateur. 7. Une fois le téléchargement terminé, accédez au dossier dans lequel vous avez enregistré le fichier de mise à jour du BIOS. 8. Double-cliquez sur l’icône du fichier de mise à jour duBIOS et laissez-vous guider par les instructions affichées à l’écran. Pour plus d’informations sur la mise à jour du BIOS système, recherchez l’article dans la base de connaissances sur le site de supportDell. configuration du BIOS 125Mise à jour du BIOS à l’aide d’une cléUSB dansWindows Étapes 1. Suivez la procédure de l’étape1 à l’étape6 de la section«Mise à jour du BIOS dans Windows» pour télécharger la dernière version du fichier d’installation duBIOS. 2. Créez une cléUSB de démarrage. Pour plus d’informations, recherchez l’article dans la base de connaissances sur le site de supportDell.

3. Copiez le fichier d’installation du BIOS sur la cléUSB de démarrage.

4. Connectez la cléUSB de démarrage à l’ordinateur qui nécessite une mise à jour duBIOS.

5. Redémarrez l’ordinateur et appuyez sur la touche F12 .

6. Sélectionnez la cléUSB à partir du menu Démarrage unique.

7. Saisissez le nom du fichier d’installation duBIOS, puis appuyez sur Entrée.

L’utilitaire de mise à jour du BIOS s’affiche.

8. Suivez les instructions qui s’affichent à l’écran pour terminer la mise à jour du BIOS.

Mise à jour du BIOS depuis le menu Démarrage ponctuel F12 Mise à jour du BIOS de votre ordinateur avec le fichier update.exe du BIOS copié sur une cléUSBFAT32 et démarrage à partir du menu Démarrage ponctuel F12. À propos de cette tâche Mise à jour du BIOS Vous pouvez exécuter le fichier de mise à jour du BIOS à partir de Windows avec une cléUSB démarrable ou depuis le menu Démarrage ponctuel F12 de l’ordinateur. La plupart des ordinateursDell fabriqués après2012 disposent de cette fonctionnalité. Vous pouvez le confirmer en démarrant votre ordinateur depuis le menu Démarrage ponctuel F12 et en vérifiant si l’option MISE À JOUR FLASH DU BIOS fait partie des options de démarrage de votre ordinateur. Si l’option est répertoriée, alors le BIOS prend en charge cette option de mise à jour. REMARQUE : Seuls les ordinateurs disposant de l’option Mise à jour flash du BIOS dans le menu de démarrage ponctuelF12 peuvent utiliser cette fonction. Mise à jour à partir du menu Démarrage ponctuel Pour mettre à jour leBIOS à partir du menu Démarrage ponctuel F12, vous devez disposer des éléments suivants: ● Une cléUSB utilisant le système de fichiersFAT32 (il est inutile que la clé soit de démarrage). ● Le fichier exécutable duBIOS que vous avez téléchargé à partir du siteWeb de supportDell et copié à la racine de la cléUSB. ● Un adaptateur secteur branché sur l’ordinateur. ● Une batterie d’ordinateur fonctionnelle pour flasher le BIOS Effectuez les étapes suivantes pour exécuter la mise à jour du BIOS à partir du menu F12: PRÉCAUTION : Ne mettez pas l’ordinateur hors tension pendant la procédure de mise à jour du BIOS. L’ordinateur ne démarre pas si vous le mettez hors tension. Étapes 1. Lorsque l’ordinateur est hors tension, insérez la cléUSB sur laquelle vous avez copié le fichier de flashage dans un portUSB de l’ordinateur. 2. Mettez l’ordinateur sous tension et appuyez sur la toucheF12 pour accéder au menu Démarrage ponctuel, sélectionnez l’option Mise à jour du BIOS à l’aide de la souris ou des touches fléchées, puis appuyez sur Entrée. L’écran de mise à jour du BIOS s’affiche.

3. Cliquez sur Flasher à partir d’un fichier.

4. Sélectionnez un appareilUSB externe.

5. Sélectionnez le fichier et double-cliquez sur le fichier cible du flashage, puis cliquez sur Envoyer.

6. Cliquez sur Mise à jour duBIOS. L’ordinateur redémarre pour flasher le BIOS.

7. L’ordinateur redémarrera une fois la mise à jour du BIOS terminée.

126 configuration du BIOSMot de passe système et de configuration Tableau 28. Mot de passe système et de configuration Type de mot de passe Description Mot de passe système Mot de passe que vous devez saisir pour ouvrir une session sur le système. Mot de passe de configuration Mot de passe que vous devez saisir pour accéder aux paramètres du BIOS de l’ordinateur et les changer. Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l’ordinateur. PRÉCAUTION : Les fonctionnalités de mot de passe fournissent un niveau de sécurité de base pour les données de l’ordinateur. PRÉCAUTION : N’importe quel utilisateur peut accéder aux données de l’ordinateur s’il n’est pas verrouillé et s’il est laissé sans surveillance. REMARQUE : La fonctionnalité de mot de passe système et de configuration est désactivée. Attribution d’un mot de passe système ou de configuration Prérequis Vous pouvez attribuer un nouveau Mot de passe système ou admin uniquement lorsque l’état est Non défini. À propos de cette tâche Pour entrer dans la configuration du BIOS, appuyez sur F2 immédiatement après la mise sous tension ou le redémarrage. Étapes

1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité et appuyez sur Entrée.

L’écran Sécurité s’affiche.

2. Sélectionnez Mot de passe système/admin et créez un mot de passe dans le champ Entrer le nouveau mot de passe.

Suivez les instructions pour définir le mot de passe système: ● Un mot de passe peut contenir jusqu’à 32caractères. ● Au moins un caractère spécial: "( ! " # $ % & ' * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | } )" ● Chiffres de0 à9. ● Lettres majuscules de A à Z. ● Lettres minuscules de a à z.

3. Saisissez le mot de passe système que vous avez saisi précédemment dans le champ Confirmer le nouveau mot de passe et

4. Appuyez sur Échap et enregistrez les modifications lorsque vous y êtes invité.

5. Appuyez sur Y pour les enregistrer.

L’ordinateur redémarre. Suppression ou modification d’un mot de passe système ou de configuration existant Prérequis Vérifiez que l’état du mot de passe est déverrouillé (dans la configuration du système) avant de supprimer ou modifier le mot de passe du système et/ou le mot de passe de configuration existant. Vous ne pouvez pas supprimer ou modifier un mot de passe système ou configuration existant si l’état du mot de passe est verrouillé. configuration du BIOS 127À propos de cette tâche Pour entrer dans la configuration du système, appuyez sur F2 immédiatement après la mise sous tension ou un redémarrage. Étapes

1. Dans l’écran BIOS du système ou Configuration du système, sélectionnez Sécurité du système et appuyez sur Entrée.

L’écran Sécurité du système s’affiche.

2. Dans l’écran Sécurité du système, vérifiez que l’État du mot de passe est Déverrouillé.

3. Sélectionnez Mot de passe du système, mettez à jour ou supprimez le mot de passe du système existant et appuyez sur Entrée ou la touche Tab. 4. Sélectionnez Mot de passe de configuration, mettez à jour ou supprimez le mot de passe de configuration existant et appuyez sur Entrée ou la touche Tab. REMARQUE : Si vous modifiez le mot de passe du système et/ou de configuration, un message vous invite à ressaisir le nouveau mot de passe. Si vous supprimez le mot de passe système et/ou de configuration, confirmez la suppression quand vous y êtes invité.

5. Appuyez sur Echap. Un message vous invite à enregistrer les modifications.

6. Appuyez sur Y pour les enregistrer et quitter la configuration du système.

L’ordinateur redémarre. Effacement des paramètres CMOS À propos de cette tâche PRÉCAUTION : Effacer les paramètres CMOS réinitialise les paramètres du BIOS de votre ordinateur. Les images suivantes indiquent l’emplacement du cavalier CMOS sur la carte système et fournissent une représentation visuelle de la procédure d’effacement des paramètres CMOS. Figure 65. Effacement des paramètres CMOS Étapes

1. Éteignez l’ordinateur et déconnectez le câble d’alimentation de l’ordinateur.

2. Retirez le panneau latéral gauche.

128 configuration du BIOS3. Couchez l’ordinateur sur son côté droit.

4. Repérez le cavalier CMOS sur la carte système, avec ses deux broches.

5. Assurez-vous que le cavalier se trouve sur la paire de broches de mot de passe (JM34).

6. Déplacez le cavalier vers la paire de broches CMOS (JM12).

7. Branchez le câble d’alimentation à l’ordinateur.

8. Attendez dix secondes l’effacement des paramètres CMOS.

9. Déconnectez le câble d’alimentation de l’ordinateur.

10.Déplacez le cavalier vers la paire de broches de mot de passe (JM34).

11. Installez le panneau latéral gauche.

Effacer les mots de passe système et du BIOS (configuration système) À propos de cette tâche Les images suivantes indiquent l’emplacement du cavalier de réinitialisation du mot de passe sur la carte système et fournissent une représentation visuelle de la procédure d’effacement de mots de passe. Figure 66. Effacer les mots de passe système et du BIOS (configuration système) Étapes

1. Éteignez l’ordinateur et déconnectez le câble d’alimentation de l’ordinateur.

2. Retirez le panneau latéral gauche.

3. Couchez l’ordinateur sur son côté droit.

4. Repérez sur la carte système le cavalier de réinitialisation du mot de passe, avec ses deux broches.

5. Assurez-vous que le cavalier se trouve sur la paire de broches de mot de passe (JM34) et retirez le cavalier.

6. Branchez le câble d’alimentation à l’ordinateur et allumez-le pour effacer le mot de passe.

7. Attendez que le bureau soit chargé, puis éteignez l’ordinateur.

8. Déconnectez le câble d’alimentation de l’ordinateur.

9. Replacez le cavalier sur la paire de broches de mot de passe (JM34).

10.Installez le panneau latéral gauche. configuration du BIOS 129Dépannage Diagnostics DellSupportAssist de vérification des performances système avant démarrage À propos de cette tâche Les diagnosticsSupportAssist (également appelés diagnostics système) vérifient entièrement le matériel. Les diagnosticsDellSupportAssist de vérification des performances système avant démarrage sont intégrés au BIOS et démarrés par le BIOS en interne. Les diagnostics du système intégrés offrent des options pour des appareils ou groupes de d’appareils particuliers, vous permettant de: ● Exécuter des tests automatiquement ou dans un mode interactif ● Répéter les tests ● Afficher ou enregistrer les résultats des tests ● Exécuter des tests rigoureux pour présenter des options de tests supplémentaires et fournir des informations complémentaires sur un ou plusieurs appareils défaillants ● Afficher des messages d’état qui indiquent si les tests ont abouti ● Visualiser des messages d’erreur qui vous informent des problèmes rencontrés pendant l’exécution d’un test. REMARQUE : Le test de certains périphériques nécessite l’intervention de l’utilisateur. Assurez-vous toujours d’être présent au terminal de l’ordinateur lorsque les tests de diagnostic sont effectués. Pour plus d’informations, consultez l’article 000180971 de la base de connaissances. Exécution de la vérification des performances système avant démarrageSupportAssist Étapes

1. Allumez votre ordinateur.

2. Durant le démarrage de l’ordinateur, appuyez sur la touche F12 lorsque le logo Dell apparaît.

3. Dans l’écran du menu de démarrage, sélectionnez l’option Diagnostics.

4. Cliquez sur la flèche dans le coin inférieur gauche.

La page d’accueil des diagnostics s’affiche.

5. Cliquez sur la flèche dans le coin inférieur droit pour passer à la page de liste.

Les éléments détectés sont répertoriés. 6. Pour lancer un test de diagnostic sur un périphérique donné, appuyez sur Échap, puis cliquez sur Yes (Oui) pour arrêter le test de diagnostic en cours. 7. Sélectionnez ensuite le périphérique que vous souhaitez diagnostiquer dans le panneau de gauche et cliquez sur Run Tests (Exécuter les tests).

8. En cas de problèmes, des codes d’erreur s’affichent.

Notez le code d’erreur et le numéro de validation et contactez Dell. Voyants de diagnostic du système Le voyant d’état de l’alimentation indique l’état de l’alimentation de l’ordinateur. Les états d’alimentation sont les suivants: Blanc fixe: l’ordinateur est à l’étatS0. Il s’agit de l’état d’alimentation habituel de l’ordinateur. Blanc clignotant: l’ordinateur est dans un état de faible consommation d’énergie, S3. Cela n’indique pas une panne. Orange fixe: l’ordinateur subit un échec de démarrage, y compris le bloc d’alimentation. Orange clignotant: l’ordinateur subit un échec de démarrage, mais le bloc d’alimentation fonctionne correctement. Arrêt: l’ordinateur est en veille prolongée ou hors tension. 130 DépannageLe voyant d’état de l’alimentation peut également être orange clignotant ou blanc en fonction des codes sonores prédéfinis indiquant des défaillances diverses. Par exemple, le voyant d’état de la batterie et de l’alimentation clignote en orange deux fois, suivi d’une pause, puis clignote en blanc trois fois, suivi d’une pause. Ce schéma «2, 3» continue jusqu’à la mise hors tension de l’ordinateur et indique qu’aucune mémoire ou RAM n’est détectée. Le tableau suivant indique les différents codes des voyants d’état de la batterie et de l’alimentation ainsi que les problèmes associés à ces codes. REMARQUE : Les codes des voyants de diagnostic et les solutions recommandées ci-dessous sont destinés aux techniciens de maintenanceDell pour résoudre les problèmes. N’effectuez que les opérations de dépannage et réparations autorisées ou formulées par l’équipe du support techniqueDell. Les dommages causés par une personne non autorisée par Dell ne sont pas couverts par votre garantie. Tableau 29. Codes lumineux des diagnostics Codes des voyants de diagnostic (orange, blanc) Description du problème 1,1 Échec de la détection du moduleTPM 1,2 Défaillance du périphériqueFlashSPI irrécupérable 1,5 Contrôleur intégré (EC) incapable de programmer i-Fuse 1,6 Collecte générique des erreurs subites de flux de code EC 1,7 Flash non RPMC sur le système fusionné Boot Guard 2,1 Défaut de la configuration du processeur ou du processeur proprement dit 2,2 Carte système: défaillance BIOS ou ROM (Read- Only Memory) 2,3 Aucune barrette de mémoire/RAM (Random- Access Memory) détectée 2,4 Défaillance de la mémoire/RAM (Random-Access Memory) 2,5 Mémoire non valide installée 2,6 Erreur de la carte système ou du chipset 3,1 Défaillance de la pile CMOS 3,2 Défaillance d’interfacePCI de carte vidéo/ Défaillance de puce 3,3 Récupération du BIOS1: image de récupération du BIOS introuvable 3,4 Récupération du BIOS2: image de récupération du BIOS trouvée, mais non valide 3,5 Défaillance du rail d’alimentation: l’EC a rencontré une panne de séquencement de l’alimentation 3,6 Détection d’une altération Flash par SBIOS 4,1 Panne du rail d’alimentation de la mémoireDIMM 4,2 Problème de connexion du câble d’alimentation du processeur Dépannage 131Récupération du système d’exploitation Lorsque l’ordinateur ne parvient pas à démarrer sur le système d’exploitation même après plusieurs tentatives, il lance automatiquement l’outil de récupération du système d’exploitation DellSupportAssistOSRecovery. DellSupportAssistOSRecovery est un outil autonome qui est préinstallé sur tous les ordinateursDell dotés du système d’exploitation Windows. Il se compose d’outils pour diagnostiquer et résoudre les problèmes qui peuvent se produire avant que votre ordinateur démarre à partir du système d’exploitation. Il vous permet de diagnostiquer les problèmes matériels, réparer votre ordinateur, sauvegarder vos fichiers, ou restaurer votre ordinateur à son état d’origine. Vous pouvez également le télécharger à partir du site Web de supportDell pour dépanner et corriger votre ordinateur s’il ne parvient pas à démarrer à partir du système d’exploitation principal à cause de défaillances logicielles ou matérielles. Pour plus d’informations sur l’outil DellSupportAssist OSRecovery, consultez le guide de l’utilisateur DellSupportAssist OS Recovery User’sGuide sur la page Serviceability Tools sur le site de supportDell.. Cliquez sur SupportAssist, puis sur SupportAssistOSRecovery. Cycle de marche/arrêt Wi-Fi À propos de cette tâche Si votre ordinateur ne parvient pas à accéder à Internet en raison de problèmes de connectivitéWi-Fi, une procédure de cycle de marche/arrêt Wi-Fi peut être effectuée. La procédure suivante fournit les instructions sur la façon de réaliser un cycle de marche/ arrêt Wi-Fi: REMARQUE : Certains fournisseurs d’accès à Internet proposent un appareil combinant modem et routeur. Étapes

1. Éteignez l’ordinateur.

2. Mettez le modem hors tension.

3. Mettez le routeur sans fil hors tension.

4. Patientez 30secondes.

5. Mettez le routeur sans fil sous tension.

6. Mettez le modem sous tension.

7. Allumez votre ordinateur.

Élimination de l’électricité résiduelle (effectuer une réinitialisation matérielle) À propos de cette tâche L’électricité résiduelle est l’électricité statique résiduelle qui reste sur l’ordinateur même une fois qu’il a été mis hors tension et que la batterie a été retirée. Pour votre sécurité et pour protéger les composants électroniques sensibles de votre ordinateur, vous devez éliminer l’électricité résiduelle avant de retirer ou de remplacer des composants de votre ordinateur. L’élimination de l’électricité résiduelle, également connue sous le nom de «réinitialisation matérielle», est aussi une étape de dépannage courante si l’ordinateur ne se met pas sous tension ou ne démarre pas dans le système d’exploitation. Pour éliminer l’électricité résiduelle (effectuer une réinitialisation matérielle) Étapes

1. Éteignez l’ordinateur.

2. Débranchez l’adaptateur secteur de l’ordinateur.

3. Maintenez le bouton d’alimentation appuyé pendant 20secondes pour éliminer l’électricité résiduelle.

4. Branchez l’adaptateur secteur à l’ordinateur.

5. Allumez votre ordinateur.

132 DépannageREMARQUE : Pour en savoir plus sur la réinitialisation matérielle, consultez l’article de la base de connaissances 000130881 sur le site du support Dell. Dépannage 133Obtenir de l’aide et contacter Alienware Ressources d’aide en libre-service Vous pouvez obtenir des informations et de l’aide sur les produits et services Alienware en utilisant ces ressources d’auto-assistance en ligne: Tableau 30. Produits et ressources d’auto-assistance en ligne Alienware Ressources d’aide en libre-service Emplacement de la ressource Informations sur les produits et services Alienware Site du support Alienware Application MyDell Conseils Contactez le support Dans la recherche Windows, saisissez Contacter le support, puis appuyez sur Entrée. Aide en ligne concernant le système d’exploitation Site du support Windows Accédez aux principaux diagnostics, pilotes, solutions et téléchargements et apprenez-en davantage sur votre ordinateur par le biais de vidéos, manuels et documents. Votre ordinateurAlienware dispose d’une étiquette de service ou d’un code de service express comme identifiant unique. Pour afficher les ressources de support pertinentes pour votre ordinateurDell, saisissez son étiquette de service ou son code de service express sur le site du support Dell. Pour plus d’informations sur l’étiquette de service de votre ordinateur, reportez-vous à la section Instructions de localisation de l’étiquette de service. Vidéos fournissant des instructions détaillées pour l’entretien de l’ordinateur Canal de support Alienware Contacter Alienware Pour contacterAlienware pour des questions commerciales, de support technique ou de service à la clientèle, consultez le site du supportAlienware. REMARQUE : La disponibilité des services peut varier en fonction du pays, de la région et du produit. REMARQUE : Si vous ne disposez pas d’une connexion Internet, les informations de contact figurent sur la preuve d’achat, le bordereau d’expédition, la facture ou le catalogue des produits Dell. 134 Obtenir de l’aide et contacter Alienware
